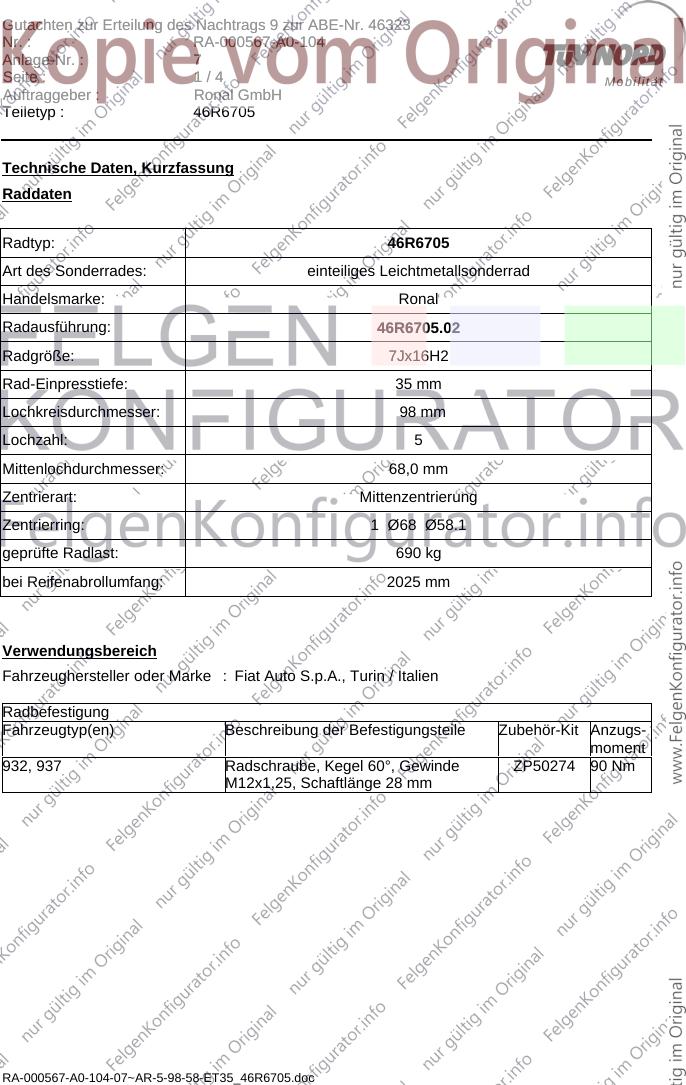

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 46323
Nr. : RA-000567-A0-104
Anlage-Nr. : 7
Seite : 1/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 46R6705.02
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø58.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2025 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Fiat Auto S.p.A., Turin / Italien
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
932, 937 Radschraube, Kegel 60°, Gewinde ZP50274 90 Nm
M12x1,25, Schaftlänge 28 mm
RA-000567-A0-104-07~AR-5-98-58-ET35_46R6705.doc
Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 46323
Nr. : RA-000567-A0-104
Anlage-Nr. : 7
Seite : 2/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 932
ABE / EG-Genehmigung: e3*96/27*0034*.., e3*98/14*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 141 Alfa Romeo 156, 205/50R16 A02) bis A10)
Alfa Romeo 156 S03)
Sportwagon 205/55R16
(außer Crosswagon)
225/45R16
A01)K03)K31)
225/50R16
A01)K03)K31)
e3*98/14*0034*18E 1100/1050 4/98/58
Typ: 937
ABE / EG-Genehmigung: e3*98/14*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 125 Alfa Romeo 147 205/50R16 A02) bis A10)
S03)
205/55R16
A01)K34)
225/45R16
A01)K34)
103 bis 125 Alfa Romeo GT 205/50R16 A02) bis A10)E06)
S03)
205/55R16
225/45R16
A01)K34)
e3*98/14*0070*18 990/980 (980 -1080 ) 5/98/58
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000567-A0-104-07~AR-5-98-58-ET35_46R6705.doc
Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 46323
Nr. : RA-000567-A0-104
Anlage-Nr. : 7
Seite : 3/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
RA-000567-A0-104-07~AR-5-98-58-ET35_46R6705.doc
Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 46323
Nr. : RA-000567-A0-104
Anlage-Nr. : 7
Seite : 4/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
K31) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkanten sind im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte umzulegen,
- die ins Radhaus ragenden Kanten des Stoßfängers sind entsprechend der umgelegten
Radhauskante zu kürzen (von Stoßfängeroberkante bis zur ersten Befestigungsschrau-
be).
K34) An Achse 2 ist der Innenkotflügel im Bereich oberhalb Radmitte an das innere Radhaus-
blech anzulegen (verkleben).
S03) Die auf der Radanlagefläche befindlichen Zentrierstifte sind zu entfernen.
Die Anlage Nr. 7 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.10.2010
