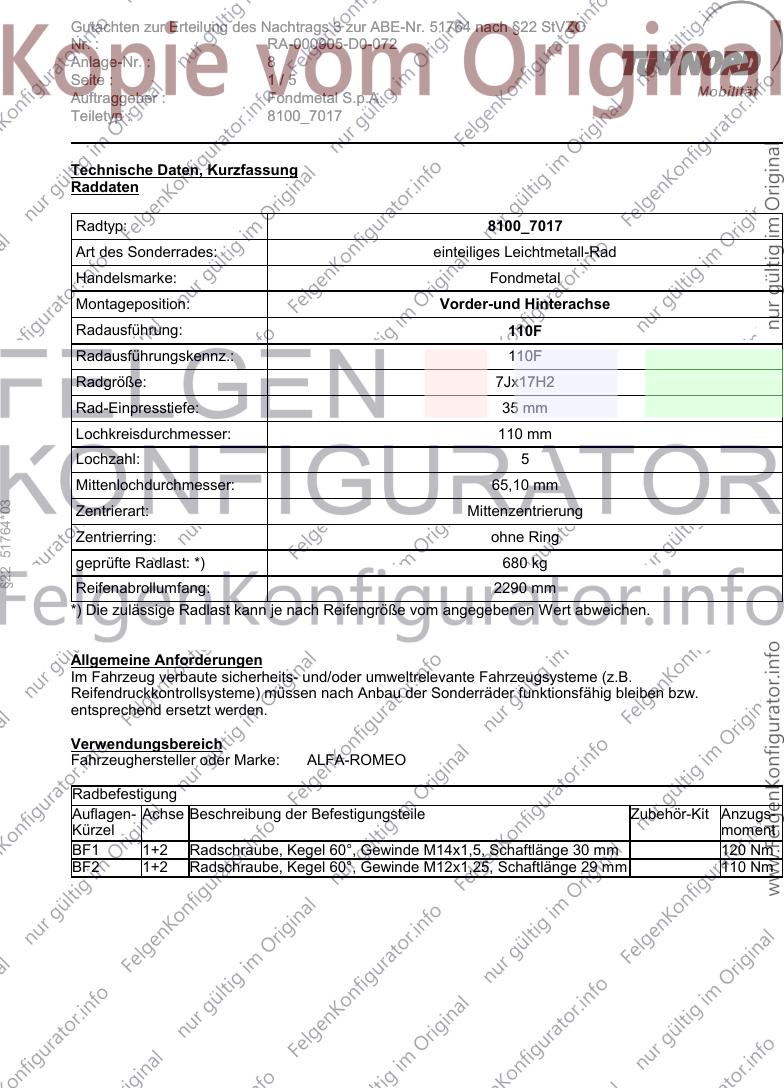

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 8
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 8100_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 110F
Radausführungskennz.: 110F
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 110 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,10 mm
§22 51764*03
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 680 kg
Reifenabrollumfang: 2290 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: ALFA-ROMEO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm 120 Nm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm 110 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 8
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
939 e3*2001/116*0212*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Alfa Romeo 159, 159 205/50R17 A02) bis A10)
Sportwagon A93) ER1) N215) BF1) EB1) EF0) S03)
205/55R17
A93) ER1) N215)
215/50R17
A93) ER1)
215/55R17
A01) ER1) G2C) K14) K20) K23)
225/45R17
A93)
225/50R17
A01) A93) K04)
§22 51764*03
235/50R17
A01) G2C) K04) K14) K20) K23)
Typ(en): ABE / EG-Genehmigung(en):
939 e3*2001/116*0212*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 147 Alfa Romeo Brera & 215/50R17 A02) bis A10)
Spider A93) ER1) BF1) EB1) EF0) S03)
215/55R17
ER1)
225/45R17
A93)
225/50R17
A93)
235/50R17
A01) K04) K14) K20) K23)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 8
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
940 e3*2007/46*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 129 Alfa Romeo Giulietta 205/45R17 A02) bis A10)
A93) BF2) EB2) EB3) EF0)
205/50R17 S03)
215/45R17
225/45R17
A01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
§22 51764*03
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 8
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm
Anzugsmoment: 110 Nm
EB1) Zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. ATE FN3 60 IP4 mit belüfteter Scheibe Ø305x28 mm
§22 51764*03
• Achse 2: 1-Kolben Faustsattel Kennz. TRW A823 38/12 mit belüfteter Scheibe Ø278x12 mm
EB2) Zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. 696 ASFN 357 mit belüfteter Scheibe Ø281x26 mm
• Achse 2: 1-Kolben Faustsattel Kennz. 28/10 mit belüfteter Scheibe Ø265x10 mm
EB3) Zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. ATE FN 357 978 mit belüfteter Scheibe Ø305x29 mm
• Achse 2: 1-Kolben Faustsattel Kennz. 28/10 mit belüfteter Scheibe Ø265x10 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19, 235/45R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 8
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante um 10
mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
nach hinten zu versetzen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
Die Anlage 8 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
8100_7017 des Auftraggebers Fondmetal S.p.A.
§22 51764*03
Geschäftsstelle Essen, 24.10.2019
