Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 52318*01
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 52318*01
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MF1 8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52318*01
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 52318*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.06.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0296-18-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52318*01
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 16
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 52318*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52318*01
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 14.07.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 52318*01
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: Allgemeine Hinweise Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 28.06.2021
_______________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
§22 52318*01
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, dass bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318

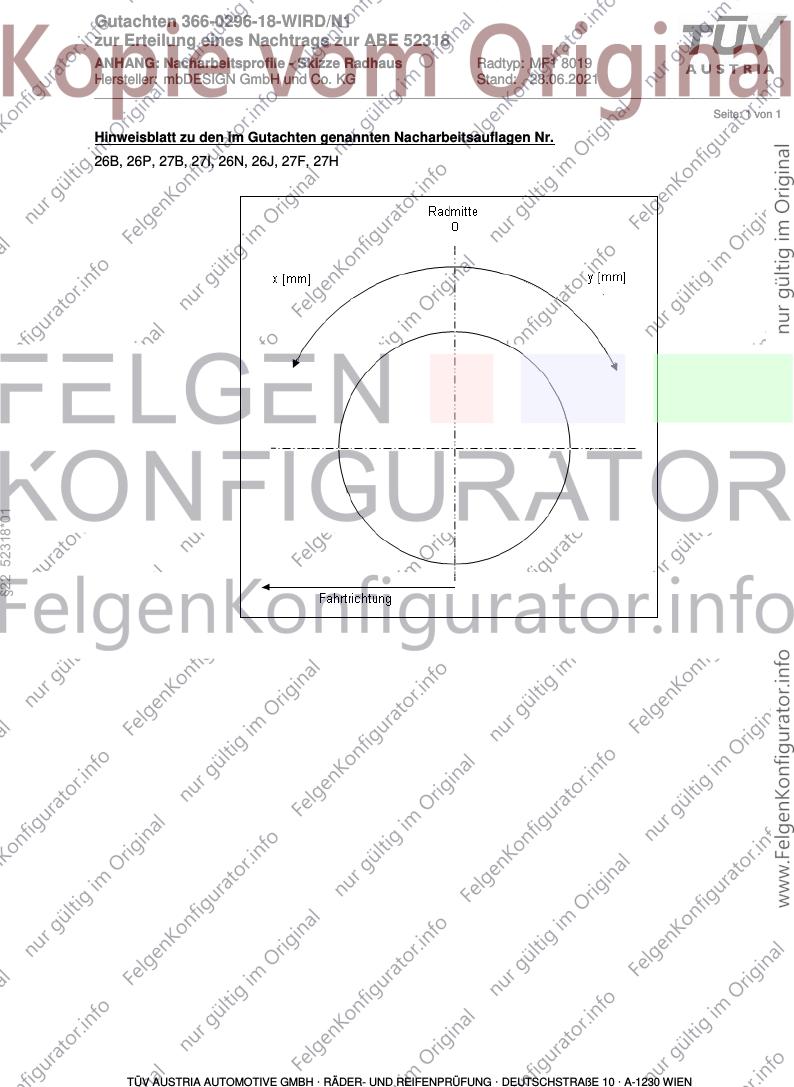

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH und Co. KG Stand: 28.06.2021
_______________________________________________________________________________________________________________
Seite: 1 von 1

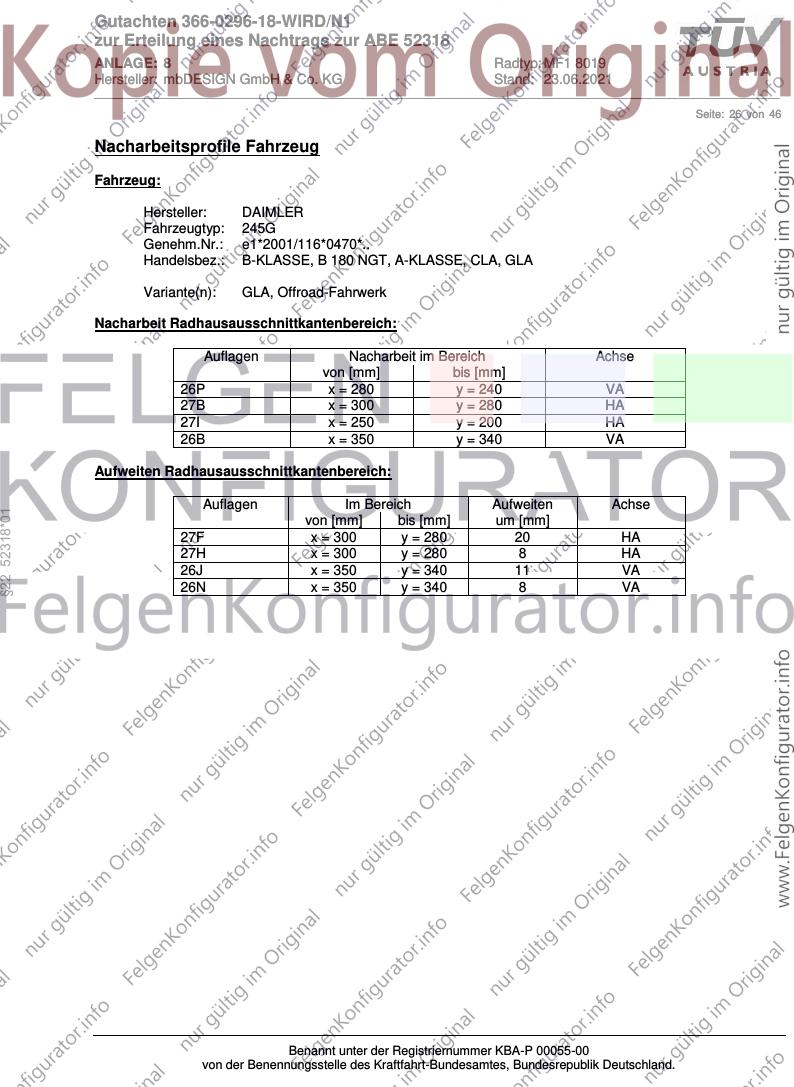

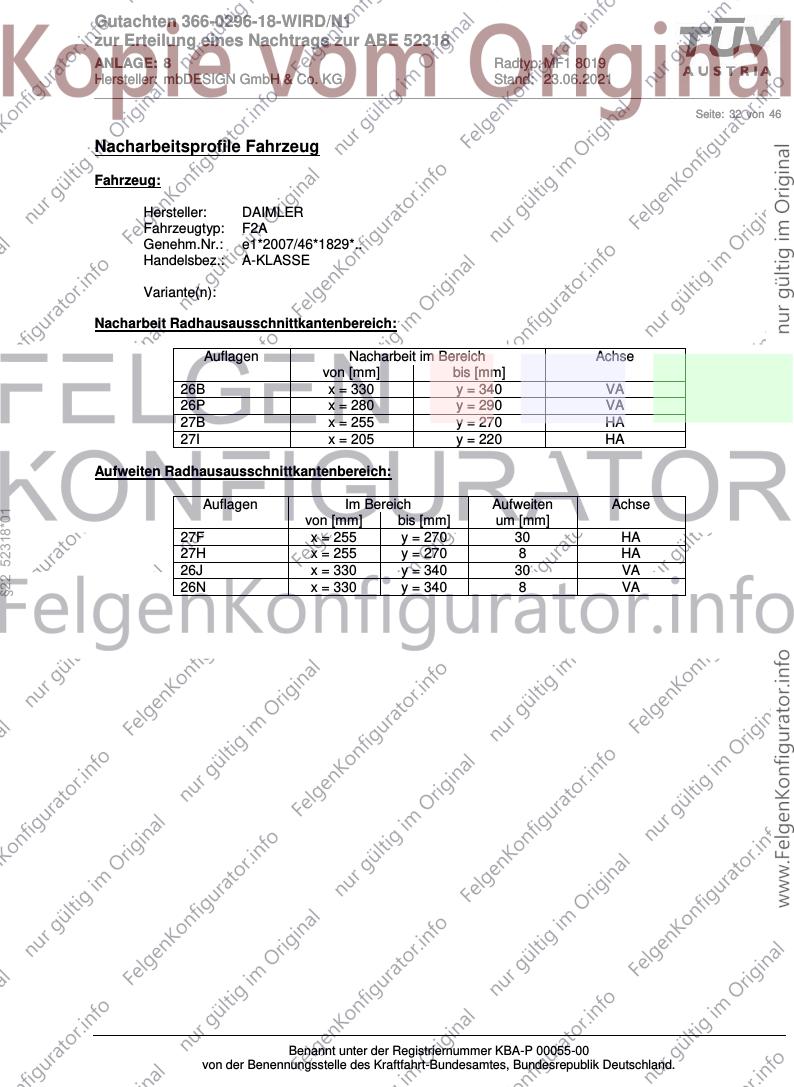

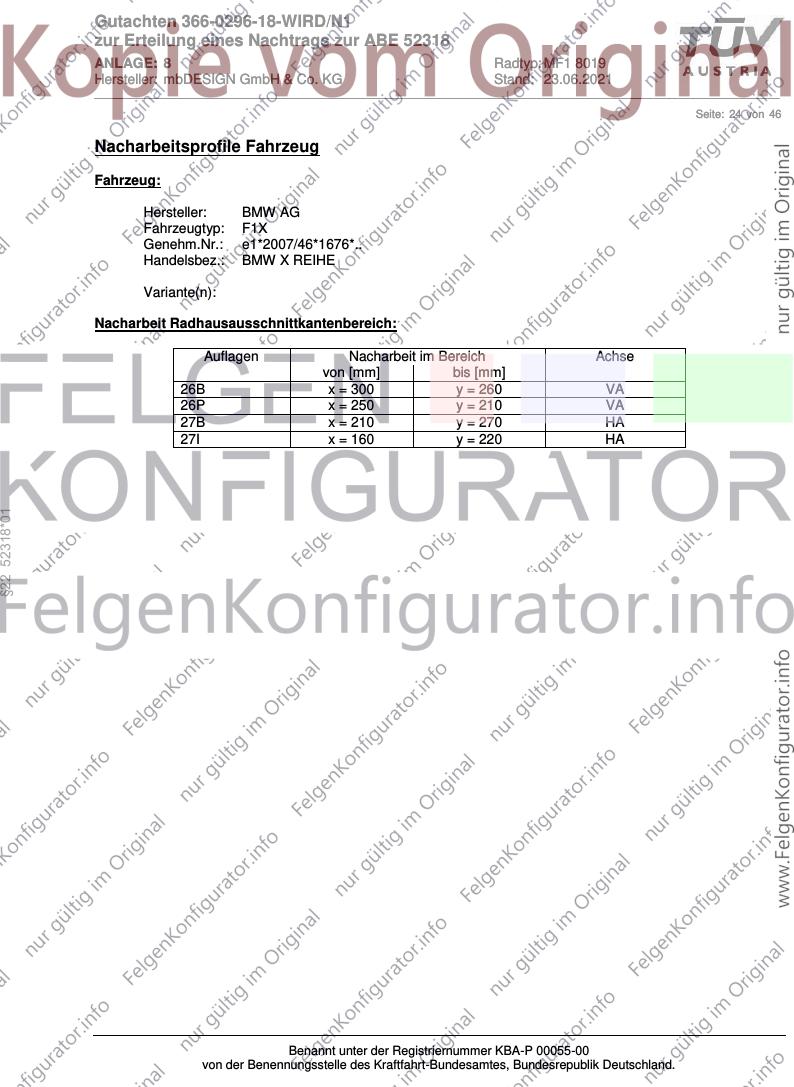

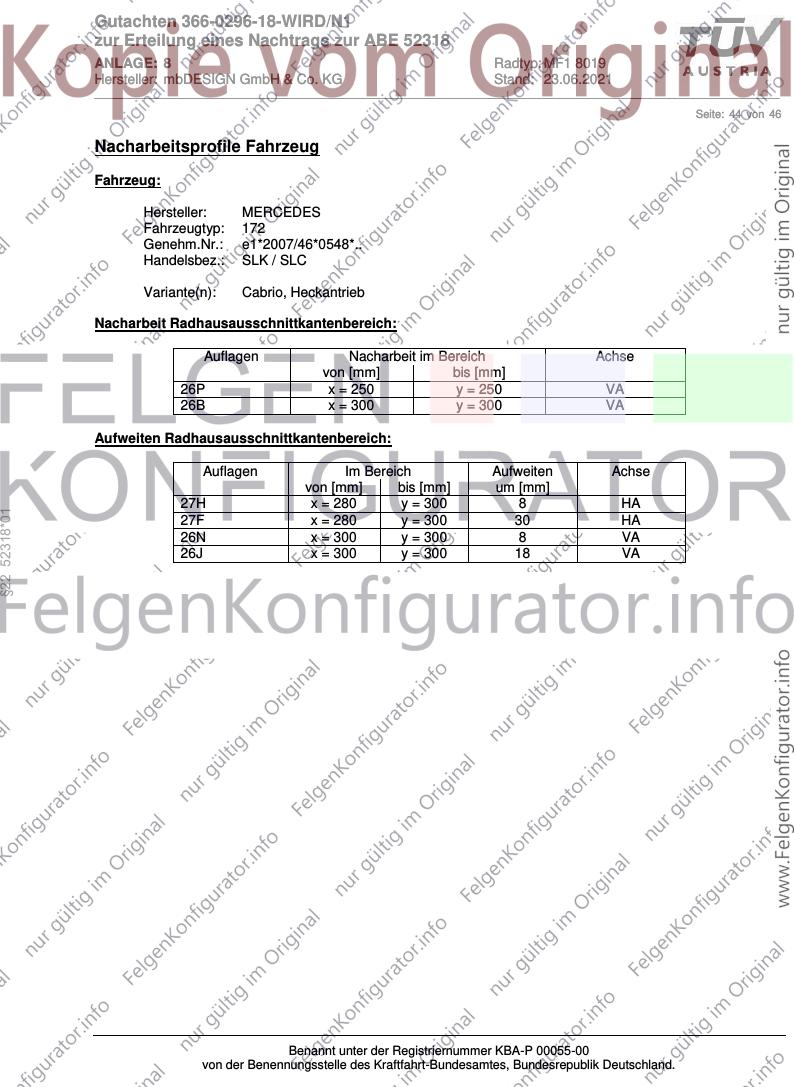

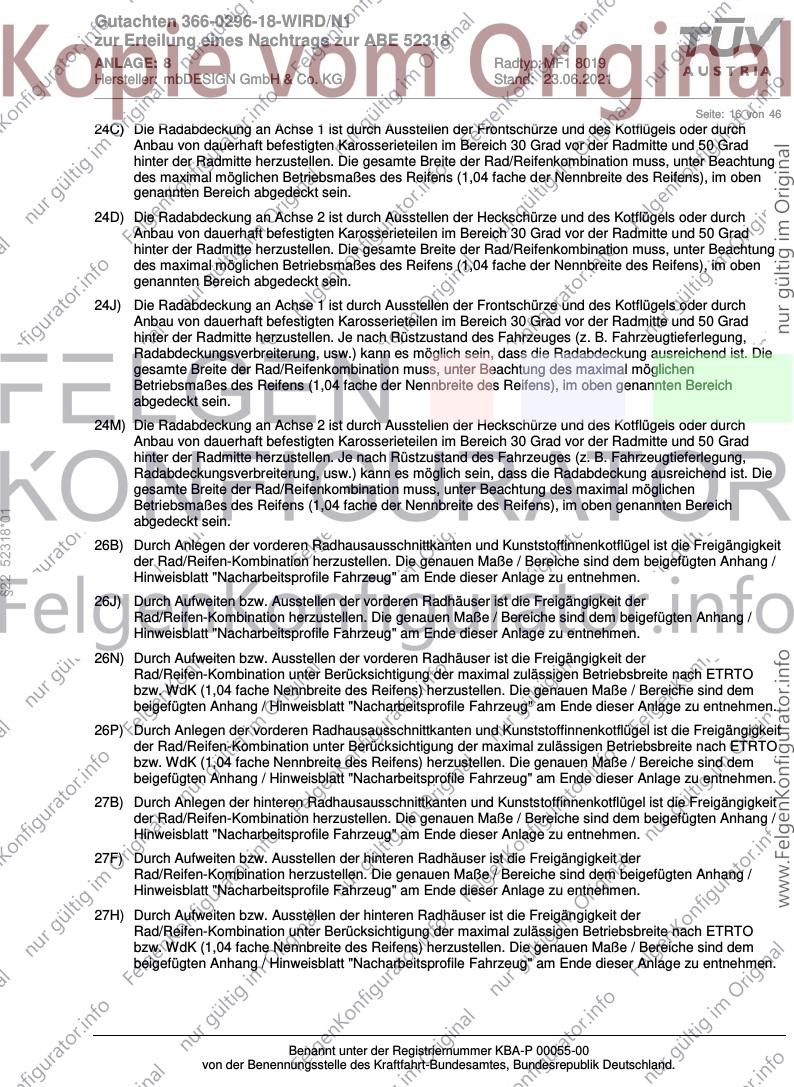

Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
§22 52318*01
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN

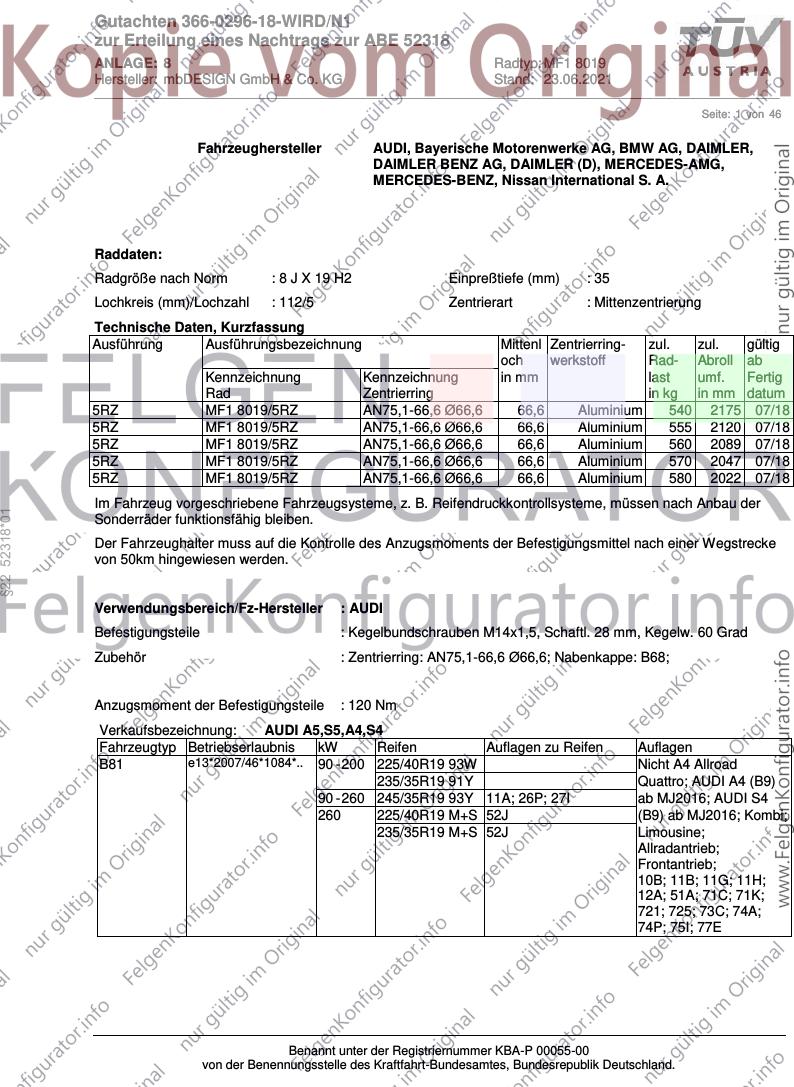

Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 1 von 46
Fahrzeughersteller AUDI, Bayerische Motorenwerke AG, BMW AG, DAIMLER,
DAIMLER BENZ AG, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ, Nissan International S. A.
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
5RZ MF1 8019/5RZ AN75,1-66,6 Ø66,6 66,6 Aluminium 540 2175 07/18
5RZ MF1 8019/5RZ AN75,1-66,6 Ø66,6 66,6 Aluminium 555 2120 07/18
5RZ MF1 8019/5RZ AN75,1-66,6 Ø66,6 66,6 Aluminium 560 2089 07/18
5RZ MF1 8019/5RZ AN75,1-66,6 Ø66,6 66,6 Aluminium 570 2047 07/18
5RZ MF1 8019/5RZ AN75,1-66,6 Ø66,6 66,6 Aluminium 580 2022 07/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
§22 52318*01
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B81 e13*2007/46*1084*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
235/35R19 91Y Quattro; AUDI A4 (B9)
90 - 260 245/35R19 93Y 11A; 26P; 27I ab MJ2016; AUDI S4
260 225/40R19 M+S 52J (B9) ab MJ2016; Kombi;
235/35R19 M+S 52J Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 2 von 46

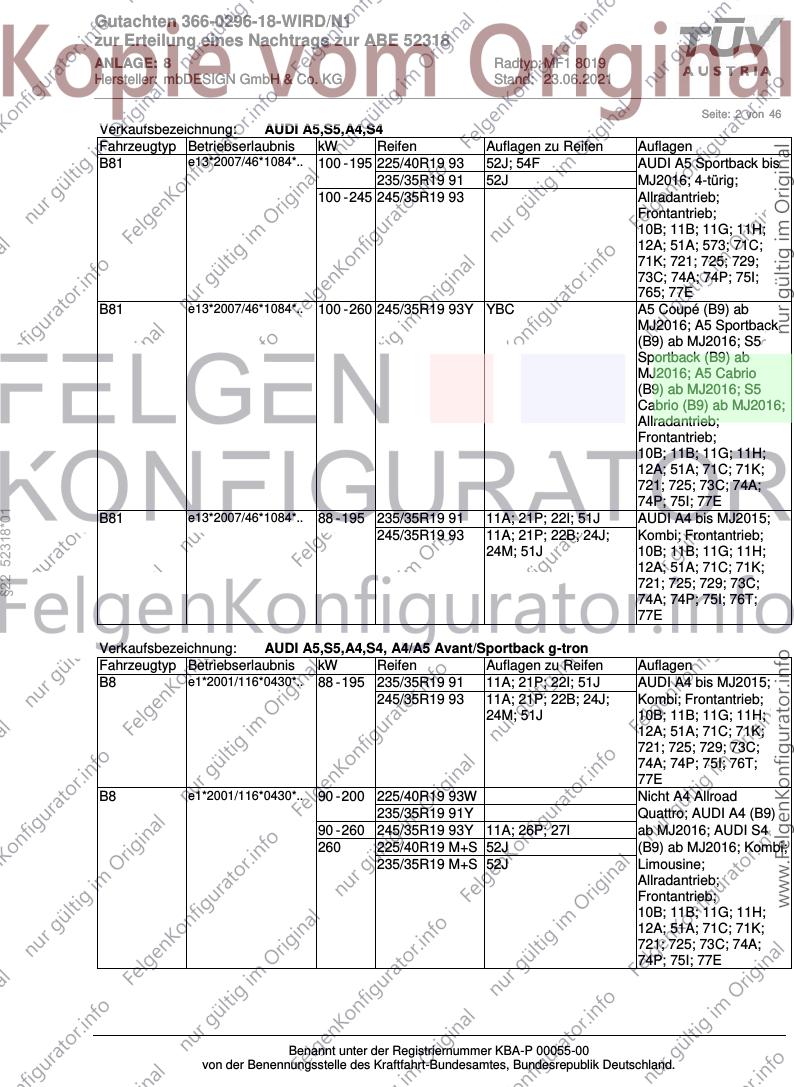

Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B81 e13*2007/46*1084*.. 100 - 195 225/40R19 93 52J; 54F AUDI A5 Sportback bis
235/35R19 91 52J MJ2016; 4-türig;
100 - 245 245/35R19 93 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 75I;
765; 77E
B81 e13*2007/46*1084*.. 100 - 260 245/35R19 93Y YBC A5 Coupé (B9) ab
MJ2016; A5 Sportback
(B9) ab MJ2016; S5
Sportback (B9) ab
MJ2016; A5 Cabrio
(B9) ab MJ2016; S5
Cabrio (B9) ab MJ2016;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I; 77E
§22 52318*01
B81 e13*2007/46*1084*.. 88 - 195 235/35R19 91 11A; 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 11A; 21P; 22B; 24J; Kombi; Frontantrieb;
24M; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I; 76T;
77E

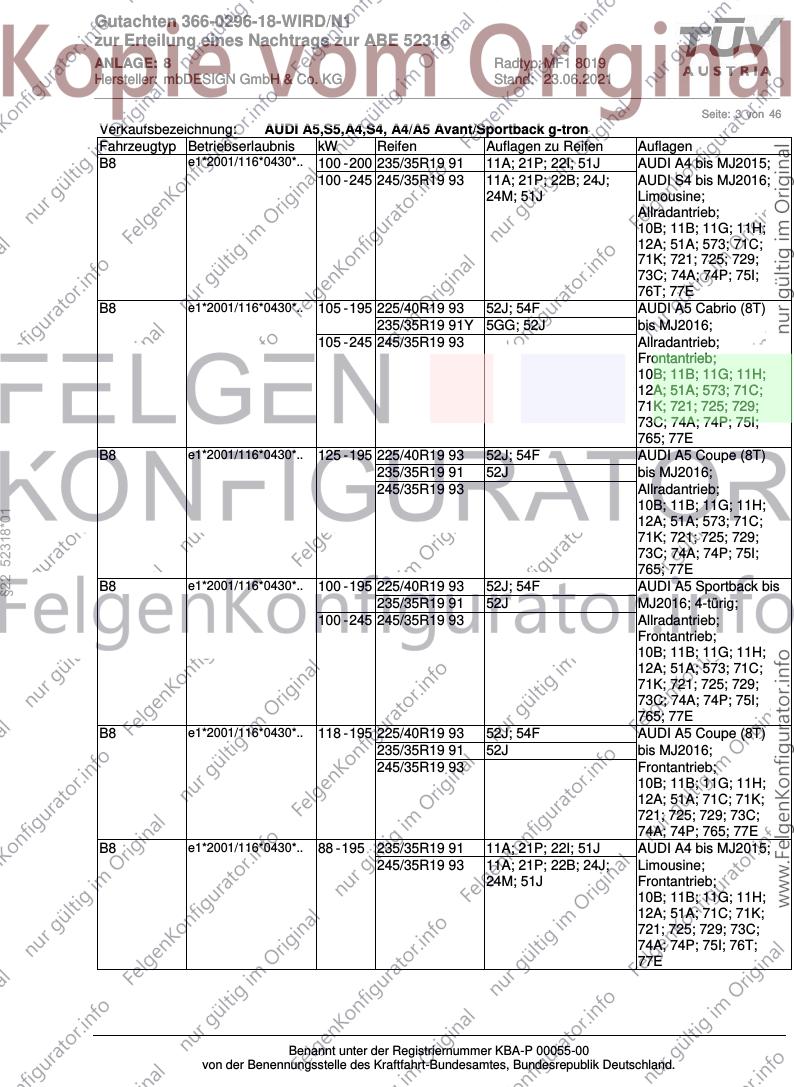

Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 11A; 21P; 22B; 24J; Kombi; Frontantrieb;
24M; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I; 76T;
77E
B8 e1*2001/116*0430*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
235/35R19 91Y Quattro; AUDI A4 (B9)
90 - 260 245/35R19 93Y 11A; 26P; 27I ab MJ2016; AUDI S4
260 225/40R19 M+S 52J (B9) ab MJ2016; Kombi;
235/35R19 M+S 52J Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 3 von 46
Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 11A; 21P; 22I; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 11A; 21P; 22B; 24J; AUDI S4 bis MJ2016;
24M; 51J Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 75I;
76T; 77E
B8 e1*2001/116*0430*.. 105 - 195 225/40R19 93 52J; 54F AUDI A5 Cabrio (8T)
235/35R19 91Y 5GG; 52J bis MJ2016;
105 - 245 245/35R19 93 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 75I;
765; 77E
B8 e1*2001/116*0430*.. 125 - 195 225/40R19 93 52J; 54F AUDI A5 Coupe (8T)
235/35R19 91 52J bis MJ2016;
245/35R19 93 Allradantrieb;
10B; 11B; 11G; 11H;
§22 52318*01
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 75I;
765; 77E
B8 e1*2001/116*0430*.. 100 - 195 225/40R19 93 52J; 54F AUDI A5 Sportback bis
235/35R19 91 52J MJ2016; 4-türig;
100 - 245 245/35R19 93 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 75I;
765; 77E
B8 e1*2001/116*0430*.. 118 - 195 225/40R19 93 52J; 54F AUDI A5 Coupe (8T)
235/35R19 91 52J bis MJ2016;
245/35R19 93 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 765; 77E
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 11A; 21P; 22B; 24J; Limousine;
24M; 51J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I; 76T;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 4 von 46
Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 260 245/35R19 93Y YBC A5 Coupé (B9) ab
MJ2016; A5 Sportback
(B9) ab MJ2016; S5
Sportback (B9) ab
MJ2016; A5 Cabrio
(B9) ab MJ2016; S5
Cabrio (B9) ab MJ2016;
S5 Coupé (B9) ab
MJ2016; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I; 77E
Verwendungsbereich/Fz-Hersteller : Bayerische Motorenwerke AG, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
§22 52318*01
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: BMW X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1X e1*2007/46*1676*.. 85 - 170 225/40R19 93 11A; 244; 245; 26P; 27I BMW X1 (F48);
Allradantrieb;
225/45R19 96 11A; 244; 245; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
F2X e1*2007/46*1824*.. 85 - 225 225/40R19 93 11A; 244; 26N; 26P; BMW X2 (F39);
27I 10B; 11B; 11G; 11H;
225/45R19 92 11A; 244; 26N; 26P; 12A; 51A; 71C; 71K;
27I 721; 725; 73C; 74A;
235/40R19 92 11A; 244; 245; 26B; 74P; 75I
26N; 27I
235/45R19 95 11A; 244; 245; 26B;
26N; 27I
245/40R19 94 11A; 24J; 244; 26B;
26N; 27B; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 5 von 46

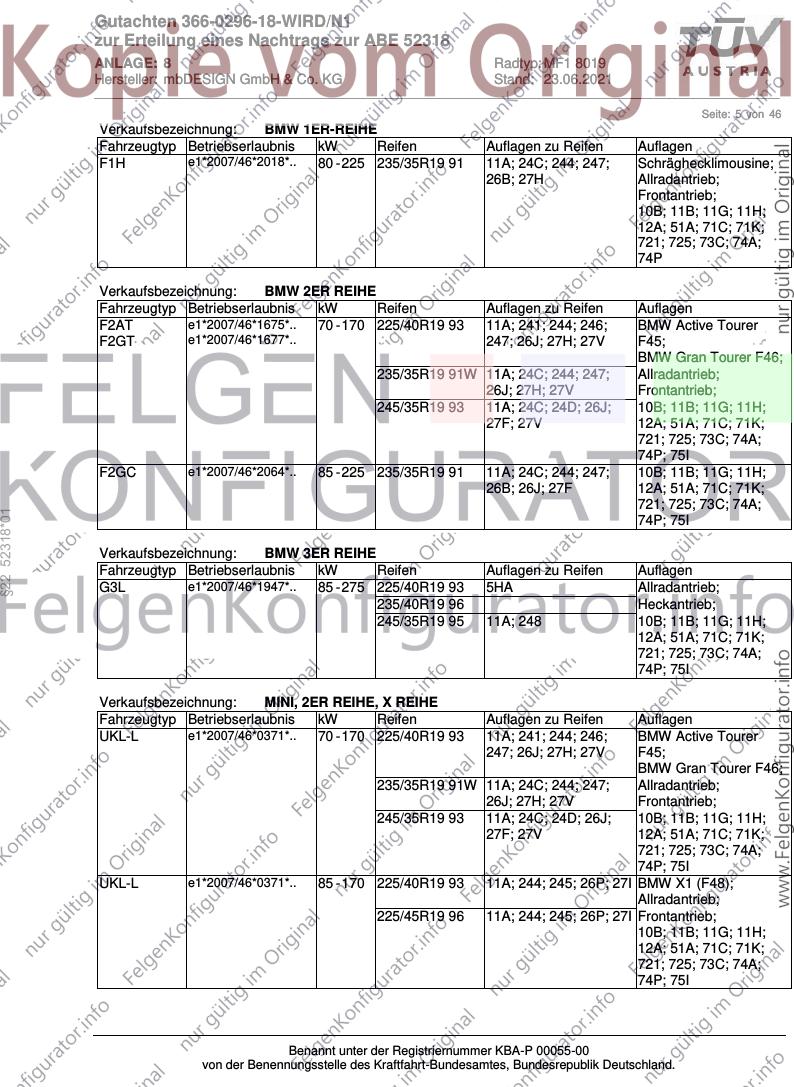

Verkaufsbezeichnung: BMW 1ER-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1H e1*2007/46*2018*.. 80 - 225 235/35R19 91 11A; 24C; 244; 247; Schräghecklimousine;
26B; 27H Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: BMW 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2AT e1*2007/46*1675*.. 70 - 170 225/40R19 93 11A; 241; 244; 246; BMW Active Tourer
F2GT e1*2007/46*1677*.. 247; 26J; 27H; 27V F45;
BMW Gran Tourer F46;
235/35R19 91W 11A; 24C; 244; 247; Allradantrieb;
26J; 27H; 27V Frontantrieb;
245/35R19 93 11A; 24C; 24D; 26J; 10B; 11B; 11G; 11H;
27F; 27V 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
F2GC e1*2007/46*2064*.. 85 - 225 235/35R19 91 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
§22 52318*01
74P; 75I
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3L e1*2007/46*1947*.. 85 - 275 225/40R19 93 5HA Allradantrieb;
235/40R19 96 Heckantrieb;
245/35R19 95 11A; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Verkaufsbezeichnung: MINI, 2ER REIHE, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
UKL-L e1*2007/46*0371*.. 70 - 170 225/40R19 93 11A; 241; 244; 246;
BMW Active Tourer
247; 26J; 27H; 27VF45;
BMW Gran Tourer F46;
235/35R19 91W 11A; 24C; 244; 247; Allradantrieb;
26J; 27H; 27V Frontantrieb;
245/35R19 93 11A; 24C; 24D; 26J; 10B; 11B; 11G; 11H;
27F; 27V 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
UKL-L e1*2007/46*0371*.. 85 - 170 225/40R19 93 11A; 244; 245; 26P; 27I BMW X1 (F48);
Allradantrieb;
225/45R19 96 11A; 244; 245; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 6 von 46

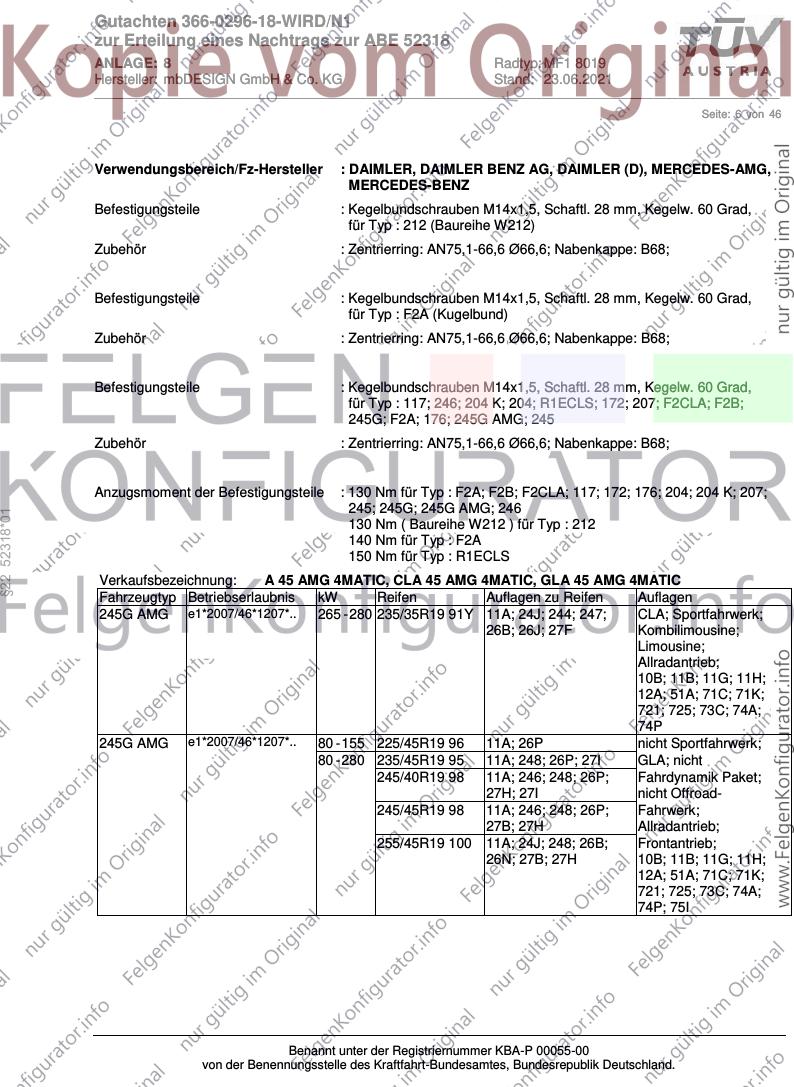

Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER BENZ AG, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 212 (Baureihe W212)
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : F2A (Kugelbund)
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 117; 246; 204 K; 204; R1ECLS; 172; 207; F2CLA; F2B;
245G; F2A; 176; 245G AMG; 245
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2A; F2B; F2CLA; 117; 172; 176; 204; 204 K; 207;
245; 245G; 245G AMG; 246
§22 52318*01
130 Nm ( Baureihe W212 ) für Typ : 212
140 Nm für Typ : F2A
150 Nm für Typ : R1ECLS
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 265 - 280 235/35R19 91Y 11A; 24J; 244; 247; CLA; Sportfahrwerk;
26B; 26J; 27F Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 11A; 26P nicht Sportfahrwerk;
80 - 280 235/45R19 95 11A; 248; 26P; 27I GLA; nicht
245/40R19 98 11A; 246; 248; 26P; Fahrdynamik Paket;
27H; 27I nicht Offroad-
245/45R19 98 11A; 246; 248; 26P; Fahrwerk;
27B; 27H Allradantrieb;
255/45R19 100 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 7 von 46

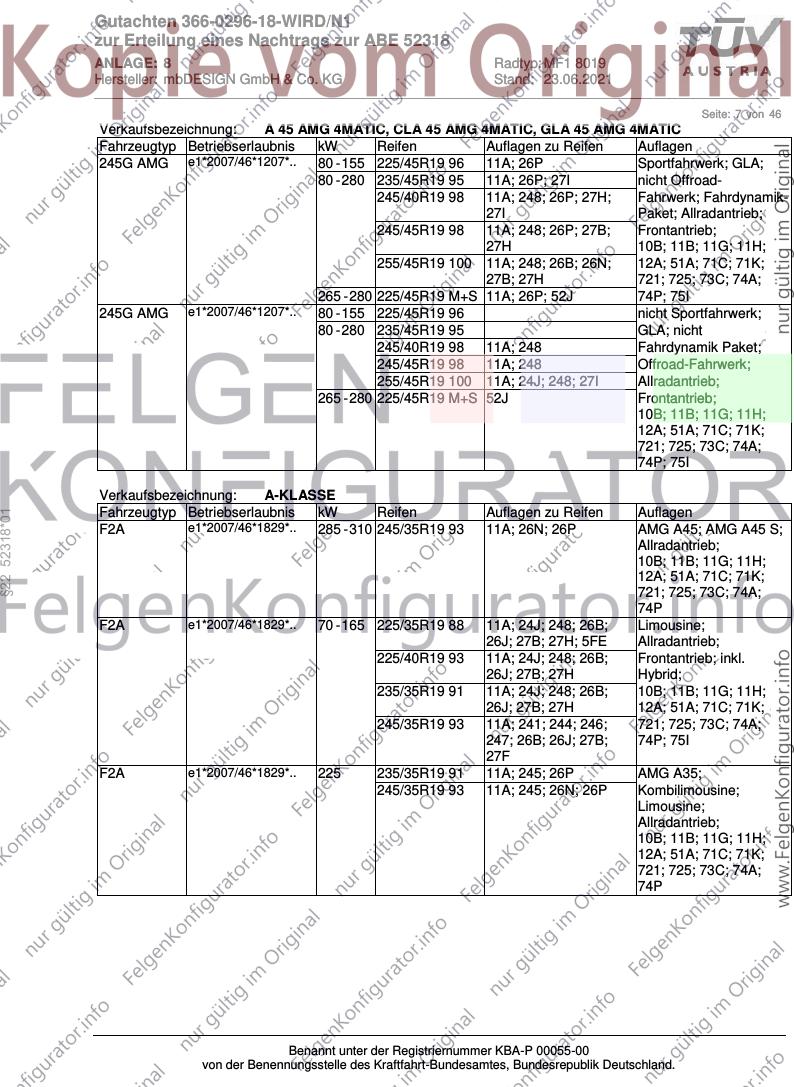

Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 11A; 26P Sportfahrwerk; GLA;
80 - 280 235/45R19 95 11A; 26P; 27I nicht Offroad-
245/40R19 98 11A; 248; 26P; 27H; Fahrwerk; Fahrdynamik-
27I Paket; Allradantrieb;
245/45R19 98 11A; 248; 26P; 27B; Frontantrieb;
27H 10B; 11B; 11G; 11H;
255/45R19 100 11A; 248; 26B; 26N; 12A; 51A; 71C; 71K;
27B; 27H 721; 725; 73C; 74A;
265 - 280 225/45R19 M+S 11A; 26P; 52J 74P; 75I
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 GLA; nicht
245/40R19 98 11A; 248 Fahrdynamik Paket;
245/45R19 98 11A; 248 Offroad-Fahrwerk;
255/45R19 100 11A; 24J; 248; 27I Allradantrieb;
265 - 280 225/45R19 M+S 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§22 52318*01
F2A e1*2007/46*1829*.. 285 - 310 245/35R19 93 11A; 26N; 26P AMG A45; AMG A45 S;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
F2A e1*2007/46*1829*.. 70 - 165 225/35R19 88 11A; 24J; 248; 26B; Limousine;
26J; 27B; 27H; 5FE Allradantrieb;
225/40R19 93 11A; 24J; 248; 26B; Frontantrieb; inkl.
26J; 27B; 27H Hybrid;
235/35R19 91 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26J; 27B; 27H 12A; 51A; 71C; 71K;
245/35R19 93 11A; 241; 244; 246; 721; 725; 73C; 74A;
247; 26B; 26J; 27B; 74P; 75I
27F
F2A e1*2007/46*1829*.. 225 235/35R19 91 11A; 245; 26P AMG A35;
245/35R19 93 11A; 245; 26N; 26P Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 8 von 46
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 225/35R19 88 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H; 27I; 5FE Allradantrieb;
225/40R19 89 11A; 24J; 248; 26B; Frontantrieb; inkl.
26J; 27H; 27I Hybrid;
235/35R19 91 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
26B; 26J; 27B; 27H 12A; 51A; 71C; 71K;
245/35R19 89 11A; 24M; 241; 246; 721; 725; 73C; 74A;
26B; 26J; 27B; 27H 74P
176 e1*2007/46*0928*.. 66 - 160 225/35R19 88W 11A; 24J; 244; 247; A-Klasse;
26B; 26N; 27H 10B; 11B; 11G; 11H;
66 - 280 235/35R19 91Y 11A; 242; 244; 245; 12A; 51A; 71C; 71K;
247; 26B; 26J; 27F 721; 725; 729; 73C;
245/30R19 89Y 11A; 24C; 244; 247; 74A; 74P
26B; 26J; 27F
265 - 280 225/35R19 M+S 11A; 24J; 244; 247;
26B; 26N; 27H; 52J
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 225/35R19 88W 11A; 24J; 248; 26B; B-Klasse ab Mj. 2011;
26J; 27H; 5FE nicht Natural Gas
235/35R19 91 11A; 24J; 244; 247; Drive; nicht Electric
§22 52318*01
26B; 26J; 27H Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 215/35R19 85W 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
225/35R19 88 11A; 21P; 22B; 24C; 12A; 51A; 71C; 71K;
24D; 54A 721; 725; 73C; 74A;
74P
245 e1*2001/116*0314*.. 70 - 142 225/35R19 88 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
24D; 54A 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 9 von 46
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 265 - 280 235/35R19 91Y 11A; 24J; 244; 247; CLA; Sportfahrwerk;
26B; 26J; 27F CLA Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 GLA; nicht
245/40R19 98 11A; 248 Fahrdynamik Paket;
245/45R19 98 11A; 248 Offroad-Fahrwerk;
255/45R19 100 11A; 24J; 248; 27I Allradantrieb;
265 - 280 225/45R19 M+S 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
245G e1*2001/116*0470*.. 80 - 155 225/35R19 88W 11A; 24J; 244; 26B; CLA; Sportfahrwerk;
26J; 27H CLA Limousine; CLA
§22 52318*01
235/35R19 91 11A; 24C; 244; 247; Shooting brake;
26B; 26J; 27F Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
245G e1*2001/116*0470*.. 80 - 155 225/35R19 88Y 11A; 24J; 244; 26B; CLA; nicht
26J; 27H; 5FE Sportfahrwerk; CLA
235/35R19 91 11A; 24C; 244; 247; Limousine; CLA
26B; 26J; 27H Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 765
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 10 von 46
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 11A; 26P nicht Sportfahrwerk;
80 - 280 235/45R19 95 11A; 248; 26P; 27I GLA; nicht
245/40R19 98 11A; 246; 248; 26P; Fahrdynamik Paket;
27H; 27I nicht Offroad-
245/45R19 98 11A; 246; 248; 26P; Fahrwerk;
27B; 27H Komfortfahrwerk;
255/45R19 100 11A; 24J; 248; 26B; Allradantrieb;
26N; 27B; 27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 11A; 26P Sportfahrwerk; GLA;
80 - 280 235/45R19 95 11A; 26P; 27I nicht Offroad-
245/40R19 98 11A; 248; 26P; 27H; Fahrwerk; Fahrdynamik-
27I Paket; Allradantrieb;
245/45R19 98 11A; 248; 26P; 27B; Frontantrieb;
27H 10B; 11B; 11G; 11H;
255/45R19 100 11A; 248; 26B; 26N; 12A; 51A; 71C; 71K;
27B; 27H 721; 725; 73C; 74A;
265 - 280 225/45R19 M+S 11A; 26P; 52J 74P; 75I
245G e1*2001/116*0470*.. 100 - 160 225/35R19 88Y 11A; 24J; 24M; 26B; CLA; CLA Limousine;
§22 52318*01
26J; 27H CLA Shooting brake;
235/35R19 91 11A; 24J; 24M; 26B; Kombilimousine;
26J; 27F Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
245G e1*2001/116*0470*.. 66 - 160 225/35R19 88W 11A; 24J; 244; 247; A-Klasse;
26B; 26N; 27H 10B; 11B; 11G; 11H;
66 - 280 235/35R19 91Y 11A; 242; 244; 245; 12A; 51A; 71C; 71K;
247; 26B; 26J; 27F 721; 725; 729; 73C;
245/30R19 89Y 11A; 24C; 244; 247; 74A; 74P
26B; 26J; 27F
265 - 280 225/35R19 M+S 11A; 24J; 244; 247;
26B; 26N; 27H; 52J
245G e1*2001/116*0470*.. 66 - 155 225/35R19 88W 11A; 24J; 248; 26B; B-Klasse ab Mj. 2011;
26J; 27H; 5FE nicht Natural Gas
235/35R19 91 11A; 24J; 244; 247; Drive; nicht Electric
26B; 26J; 27H Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 11 von 46
Verkaufsbezeichnung: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 70 - 165 225/35R19 96Y 11A; 24J; 248; 26B; B-Klasse;
26J; 27B; 27H Kombilimousine;
225/40R19 96 11A; 24J; 248; 26B; Allradantrieb;
26J; 27B; 27H Frontantrieb; inkl.
235/40R19 92 11A; 241; 244; 246; Hybrid;
26B; 26J; 27B; 27H Verbundlenkerhinterach
se;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
245/35R19 95 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 120 - 200 225/35R19 88Y 11A; 21P; 22I; 24J; Nur Baureihe 204; Nur
24M; 5FE 4-MATIC; Limousine;
235/35R19 91 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
120 - 225 235/35R19 91Y 11A; 21P; 22I; 24J; 721; 725; 729; 73C;
§22 52318*01
24M 74A; 74P; 75I
204 e1*2001/116*0431*.. 88 - 225 225/35R19 88Y 11A; 21P; 22I; 24J; Nur Baureihe 204;
24M; 5FE Limousine;
235/35R19 91Y 11A; 21P; 22I; 24J; Heckantrieb;
24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
204 e1*2001/116*0431*.. 85 - 245 225/40R19 93Y XFC; 11A; 24J; 248; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 26B; 26N; 6AE; 672 neue C-KLASSE;
Cabrio;
245/35R19 93Y 11A; 24J; 26B; 26J; Kombilimousine; Coupe;
68V; 99E Limousine;
Allradantrieb;
Heckantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
204 e1*2001/116*0431*.. 115 - 225 225/35R19 88Y 11A; 24J; 26B; 26N; bis
27I; 5FE e1*2001/116*0431*36;
235/35R19 91 11A; 24J; 26B; 26N; Coupe; Heckantrieb;
27H; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 12 von 46
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 K e1*2001/116*0457*.. 88 - 225 235/35R19 91Y 11A; 21B; 22I; 22M; bis
24J; 24M e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 285 - 310 245/35R19 95 11A; 26N; 26P; 27I AMG CLA 45; AMG
CLA
45S; Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
F2CLA e1*2007/46*1912*.. 85 - 165 225/40R19 93 11A; 24J; 244; 26B; Kombi; Limousine;
26N; 27H; 27I Allradantrieb;
235/40R19 92 11A; 24J; 244; 247; Frontantrieb; inkl.
26B; 26J; 27B; 27H Hybrid;
§22 52318*01
245/35R19 93 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
247; 26B; 26J; 27B; 12A; 51A; 71C; 71K;
27F
721; 725; 73C; 74A;
74P; 75I
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 225/35R19 88Y 11A; 24J; 244; 26B; CLA; nicht
26J; 27H; 5FE Sportfahrwerk; CLA
235/35R19 91 11A; 24C; 244; 247; Limousine; CLA
26B; 26J; 27H Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 765
117 e1*2007/46*1007*.. 80 - 155 225/35R19 88W 11A; 24J; 244; 26B; CLA; Sportfahrwerk;
26J; 27H CLA Limousine; CLA
235/35R19 91 11A; 24C; 244; 247; Shooting brake;
26B; 26J; 27F Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 13 von 46
Verkaufsbezeichnung: CLS-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1ECLS e1*2007/46*1818*.. 143 - 270 245/40R19 98 10B; 11B; 11G; 11H;
M+S
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 100 - 150 235/35R19 91Y 11A; 21P; 51J Baureihe W212; nicht
100 - 245 245/35R19 93Y 11A; 21P; 24J; 248 AMG-Paket;
Stufenheck;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I; 76T
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 245 235/35R19 91Y 11A; 21P; 5GG Cabrio; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
§22 52318*01
721; 725; 729; 73C;
74A; 74P; 75I
207 e1*2001/116*0502*.. 120 - 245 235/35R19 91Y 11A; 21P; 248 Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 75I
Verkaufsbezeichnung: SLK / SLC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 115 - 225 225/35R19 88 11A; 26P Cabrio; Heckantrieb;
235/35R19 91 11A; 26P 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verwendungsbereich/Fz-Hersteller : Nissan International S. A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Zentrierring: AN75,1-66,6 Ø66,6; Nabenkappe: B68;
Anzugsmoment der Befestigungsteile : 130 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 14 von 46
Verkaufsbezeichnung: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H15 e11*2007/46*2977*.., 80 - 155 225/45R19 92 11A; 26P; 27H Q30; Allradantrieb;
e5*2007/46*1030*.. 235/45R19 95 11A; 26B; 26N; 27H Frontantrieb;
245/40R19 94 11A; 248; 26B; 26N; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
§22 52318*01
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 15 von 46
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
§22 52318*01
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 16 von 46
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
§22 52318*01
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 17 von 46
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27V) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
§22 52318*01
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 18 von 46
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 245/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
§22 52318*01
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 19 von 46
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
99E) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
§22 52318*01
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YBC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 245/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 20 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 300 y = 350 8 HA
27F x = 300 y = 350 25 HA
26N x = 300 y = 250 8 VA
26J x = 300 y = 250 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 21 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Allradantrieb, BMW X1 (F48), Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
§22 52318*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 22 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Allradantrieb, BMW Active Tourer F45, BMW Gran Tourer F46, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 140 y = 220 HA
27V y = 140 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 280 23 HA
§22 52318*01
27H x = 270 y = 280 8 HA
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 23 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1H
Genehm.Nr.: e1*2007/46*2018*..
Handelsbez.: BMW 1ER-REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 270 VA
26P x = 195 y = 220 VA
27B x = 280 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 52318*01
27F x = 280 y = 330 25 HA
27H x280 y = 330 8 HA
26J x245 y = 270 18 VA
26N x = 245 y = 270 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 24 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1X
Genehm.Nr.: e1*2007/46*1676*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
§22 52318*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 25 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2X
Genehm.Nr.: e1*2007/46*1824*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 26 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): GLA, Offroad-Fahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 20 HA
27H x = 300 y = 280 8 HA
26J x = 350 y = 340 11 VA
26N x = 350 y = 340 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 27 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 28 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
§22 52318*01
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 29 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Fahrdynamik-Paket, GLA, Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 30 HA
27H x = 300 y = 280 8 HA
26J x = 350 y = 340 25 VA
26N x = 350 y = 340 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 30 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
§22 52318*01
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 34 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 31 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
§22 52318*01
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 32 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 340 VA
26P x = 280 y = 290 VA
27B x = 255 y = 270 HA
27I x = 205 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 255 y = 270 30 HA
27H x = 255 y = 270 8 HA
26J x = 330 y = 340 30 VA
26N x = 330 y = 340 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 33 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
§22 52318*01
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 34 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
§22 52318*01
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 35 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
§22 52318*01
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 36 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 290 y = 230 VA
26B x = 340 y = 280 VA
27I x = 250 y = 240 HA
27B x = 300 y = 290 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 300 y = 290 8 HA
27F x = 300 y = 290 20 HA
26N x = 340 y = 280 8 VA
26J x = 340 y = 280 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 37 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 325 y = 310 VA
26P x = 275 y = 260 VA
27B x = 280 y = 280 HA
27I x = 230 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 280 y = 280 20 HA
27H x = 280 y = 280 8 HA
26J x = 325 y = 310 20 VA
26N x = 325 y = 310 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 38 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 K
Genehm.Nr.: e1*2001/116*0457*..
Handelsbez.: C-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 39 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 40 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 41 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 310 VA
26P x = 260 y = 260 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 270 y = 290 30 HA
27H x = 270 y = 290 8 HA
26J x = 310 y = 310 30 VA
26N x = 310 y = 310 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 42 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 43 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 330 VA
26P x = 240 y = 270 VA
27B x = 280 y = 285 HA
27I x = 230 y = 235 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 52318*01
von [mm] bis [mm] um [mm]
27F x = 280 y = 285 25 HA
27H x = 280 y = 285 8 HA
26J x = 290 y = 330 30 VA
26N x = 290 y = 330 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 44 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK / SLC
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 300 8 HA
§22 52318*01
27F x = 280 y = 300 30 HA
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 45 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e11*2007/46*2977*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n): Allradantrieb, Frontantrieb, Q30
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 250 VA
26P x = 250 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 230 y = 220 8 HA
§22 52318*01
27F x = 280 y = 270 30 HA
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: 8 Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH & Co. KG Stand: 23.06.2021
_______________________________________________________________________________________________________________
Seite: 46 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e5*2007/46*1030*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 250 VA
26P x = 250 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 230 y = 220 8 HA
§22 52318*01
27F x = 280 y = 270 30 HA
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0296-18-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 52318
ANLAGE: Radabdeckung Radtyp: MF1 8019
Hersteller: mbDESIGN GmbH und Co. KG Stand: 28.06.2021
_______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
§22 52318*01
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
