TÜV AUSTRIA Deutschstraße 10 2024-AT-AUT-EX-0-000859
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
T E I L E G U T A C HT E N
TGA-Art: 13.1
366-0414-23-WIRD-TG
Hersteller: JMS-Fahrzeugteile GmbH
D-72654 Neckartenzlingen
Art: Sonderrad 8 1/2 J X 19 EH2+
Typ: Y2331D 8.5J X 19
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XI X StV ZO die Abnahme des Ein -
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraft fahrzeugverkehr oder durch einen Kraft fahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführt en Fahrzeugtypen entsprechen auch nach erfolgt er Umrüstung den heute
gültigen Vorschrift en der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 2 von 7
Weitere Hinweise
Die Kombination unterschiedlicher Radausführungen dieses Radtyps Y2331D 8.5J X 19 ist, sofern nicht explizit
ausgenommen, möglich. Es sind insbesondere die Auflagen in den Verwendungs bereic hen bzgl. der
Rad-./Reifenkombinationen zu beachten!
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten- Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm / in mm tiefe last umf. Fertig.
Rad Zentrierring -zahl in mm in kg in mm Datum
510840634 Y2331D 8.5J X 19 5/108 Ø73,1 - Ø63,4 108/5 63,4 40 750 2364 09/23
ET40
510840634 Y2331D 8.5J X 19 5/108 Ø73,1 - Ø63,4 108/5 63,4 40 800 2200 09/23
ET40
510840634DS05 Y2331D 8.5J X 19 5/108 BCF10208 108/5 63,4 35 750 2364 09/23
ET40
510840634DS05 Y2331D 8.5J X 19 5/108 SCC 10208 5mm 108/5 63,4 35 800 2200 09/23
ET40
510840731 Y2331D 8.5J X 19 5/108 ohne 108/5 73,1 40 800 2200 09/23
ET40
511243571 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø57,1 112/5 57,1 43 765 2297 09/23
ET43
511243571 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø57,1 112/5 57,1 43 800 2200 09/23
ET43
511243571DS05 Y2331D 8.5J X 19 5/112 BCF22028 112/5 57,1 38 765 2297 09/23
ET43
511243571DS05 Y2331D 8.5J X 19 5/112 BCF22028 112/5 57,1 38 800 2200 09/23
ET43
511243571DS10 Y2331D 8.5J X 19 5/112 BCF22029 112/5 57,1 33 765 2297 09/23
ET43
511243571DS10 Y2331D 8.5J X 19 5/112 BCF22029 112/5 57,1 33 800 2200 09/23
ET43
511243665 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø66,5 112/5 66,5 43 740 2394 09/23
ET43
511243665 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø66,5 112/5 66,5 43 760 2327 09/23
ET43
511243665 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø66,5 112/5 66,5 43 790 2223 09/23
ET43
511243665 Y2331D 8.5J X 19 5/112 Ø73,1 - Ø66,5 112/5 66,5 43 800 2200 09/23
ET43
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 112/5 66,5 38 760 2327 09/23
ET43
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 112/5 66,5 38 780 2260 09/23
ET43
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 112/5 66,5 38 800 2200 09/23
ET43
511243665DS10 Y2331D 8.5J X 19 5/112 BCF22023 112/5 66,5 33 740 2394 09/23
ET43
511243665DS10 Y2331D 8.5J X 19 5/112 BCF22023 112/5 66,5 33 760 2327 09/23
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________

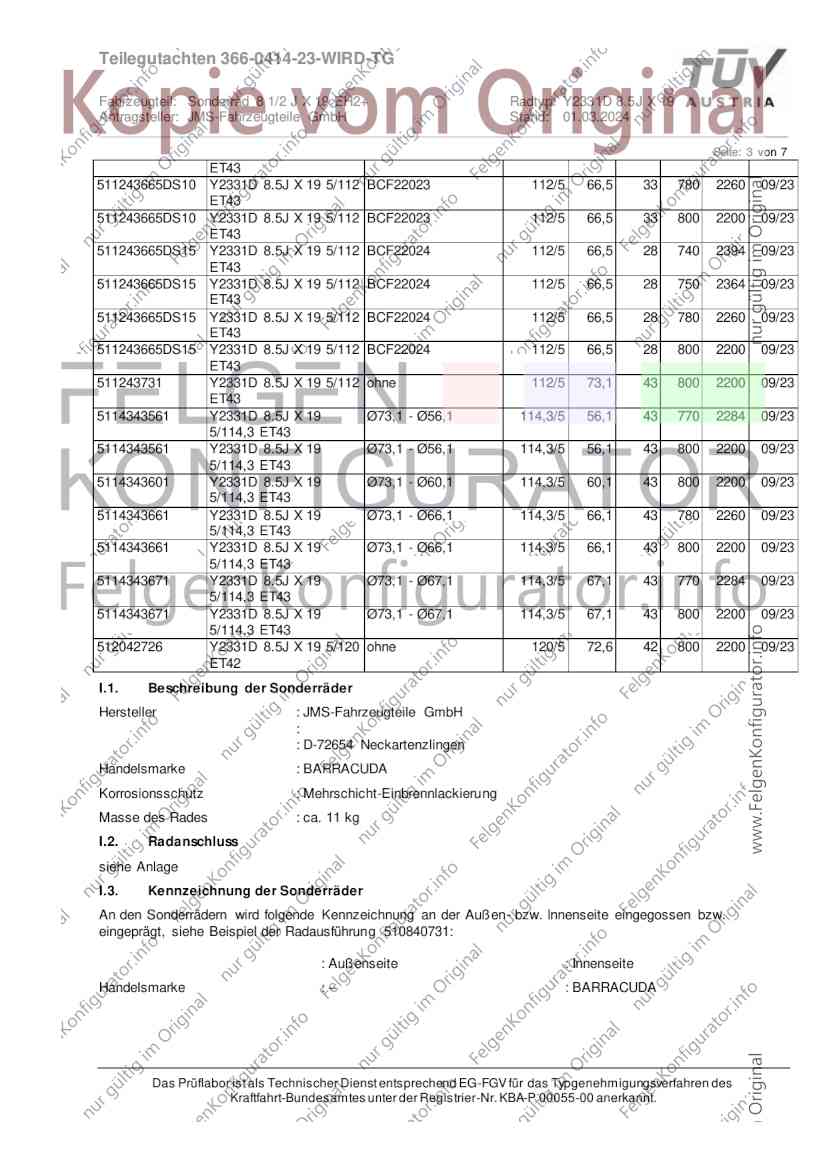

Seite: 3 von 7
ET43
511243665DS10 Y2331D 8.5J X 19 5/112 BCF22023 112/5 66,5 33 780 2260 09/23
ET43
511243665DS10 Y2331D 8.5J X 19 5/112 BCF22023 112/5 66,5 33 800 2200 09/23
ET43
511243665DS15 Y2331D 8.5J X 19 5/112 BCF22024 112/5 66,5 28 740 2394 09/23
ET43
511243665DS15 Y2331D 8.5J X 19 5/112 BCF22024 112/5 66,5 28 750 2364 09/23
ET43
511243665DS15 Y2331D 8.5J X 19 5/112 BCF22024 112/5 66,5 28 780 2260 09/23
ET43
511243665DS15 Y2331D 8.5J X 19 5/112 BCF22024 112/5 66,5 28 800 2200 09/23
ET43
511243731 Y2331D 8.5J X 19 5/112 ohne 112/5 73,1 43 800 2200 09/23
ET43
5114343561 Y2331D 8.5J X 19 Ø73,1 - Ø56,1 114,3/5 56,1 43 770 2284 09/23
5/114,3 ET43
5114343561 Y2331D 8.5J X 19 Ø73,1 - Ø56,1 114,3/5 56,1 43 800 2200 09/23
5/114,3 ET43
5114343601 Y2331D 8.5J X 19 Ø73,1 - Ø60,1 114,3/5 60,1 43 800 2200 09/23
5/114,3 ET43
5114343661 Y2331D 8.5J X 19 Ø73,1 - Ø66,1 114,3/5 66,1 43 780 2260 09/23
5/114,3 ET43
5114343661 Y2331D 8.5J X 19 Ø73,1 - Ø66,1 114,3/5 66,1 43 800 2200 09/23
5/114,3 ET43
5114343671 Y2331D 8.5J X 19 Ø73,1 - Ø67,1 114,3/5 67,1 43 770 2284 09/23
5/114,3 ET43
5114343671 Y2331D 8.5J X 19 Ø73,1 - Ø67,1 114,3/5 67,1 43 800 2200 09/23
5/114,3 ET43
512042726 Y2331D 8.5J X 19 5/120 ohne 120/5 72,6 42 800 2200 09/23
ET42
I.1. Beschreibung der Sonderräder
Hersteller : JMS-Fahrzeugteile GmbH
:
: D-72654 Neckartenzlingen
Handelsmarke : BARRACUDA
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11 kg
I.2. Radanschluss
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 510840731:
: Außenseite : Innenseite
Handelsmarke : -- : BARRACUDA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________

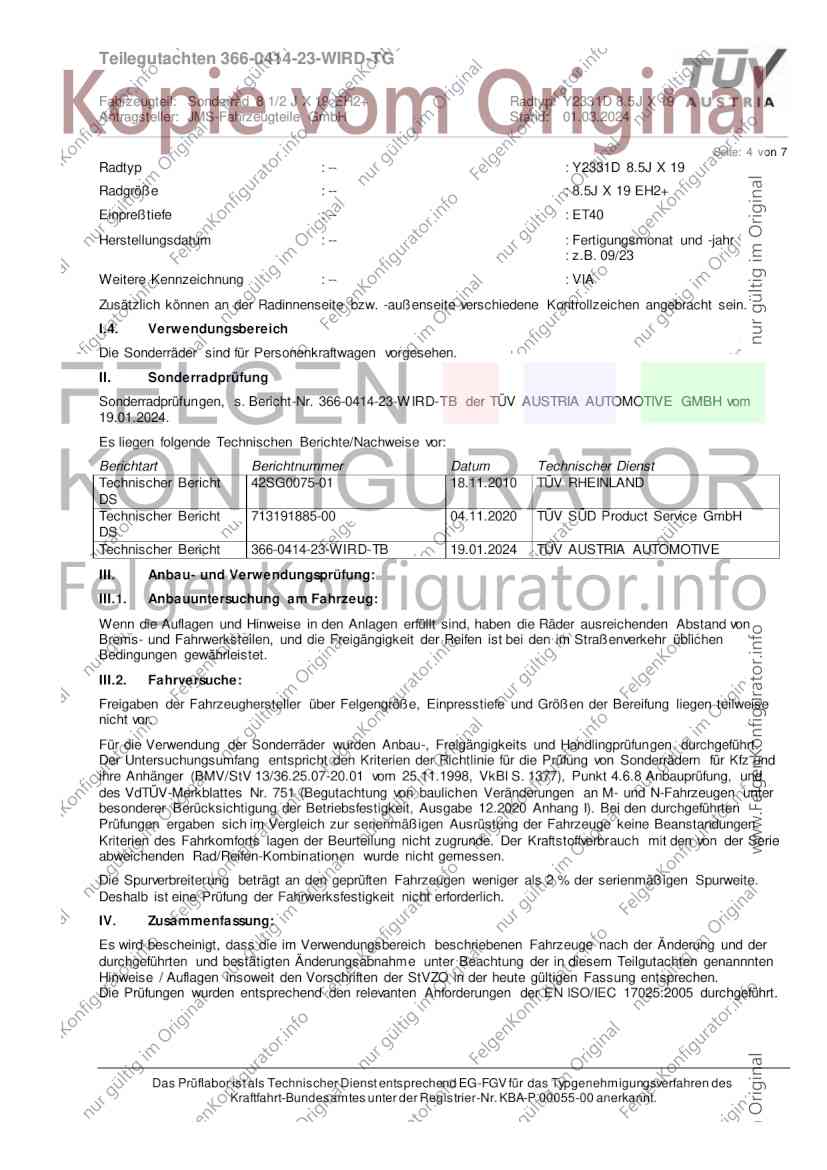

Seite: 4 von 7
Radtyp : -- : Y2331D 8.5J X 19
Radgröße : -- : 8.5J X 19 EH2+
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 09/23
Weitere Kennzeichnung : -- : VIA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0414-23-W IRD-TB der TÜV AUSTRIA AUTOMOTIVE GMBH vom
19.01.2024.
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht 42SG0075-01 18.11.2010 TÜV RHEINLAND
DS
Technischer Bericht 713191885-00 04.11.2020 TÜV SÜD Product Service GmbH
DS
Technischer Bericht 366-0414-23-WIRD-TB 19.01.2024 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpresstiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 12.2020 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften Fahrzeugen weniger als 2 % der serienmäßigen Spurweite.
Deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 5 von 7

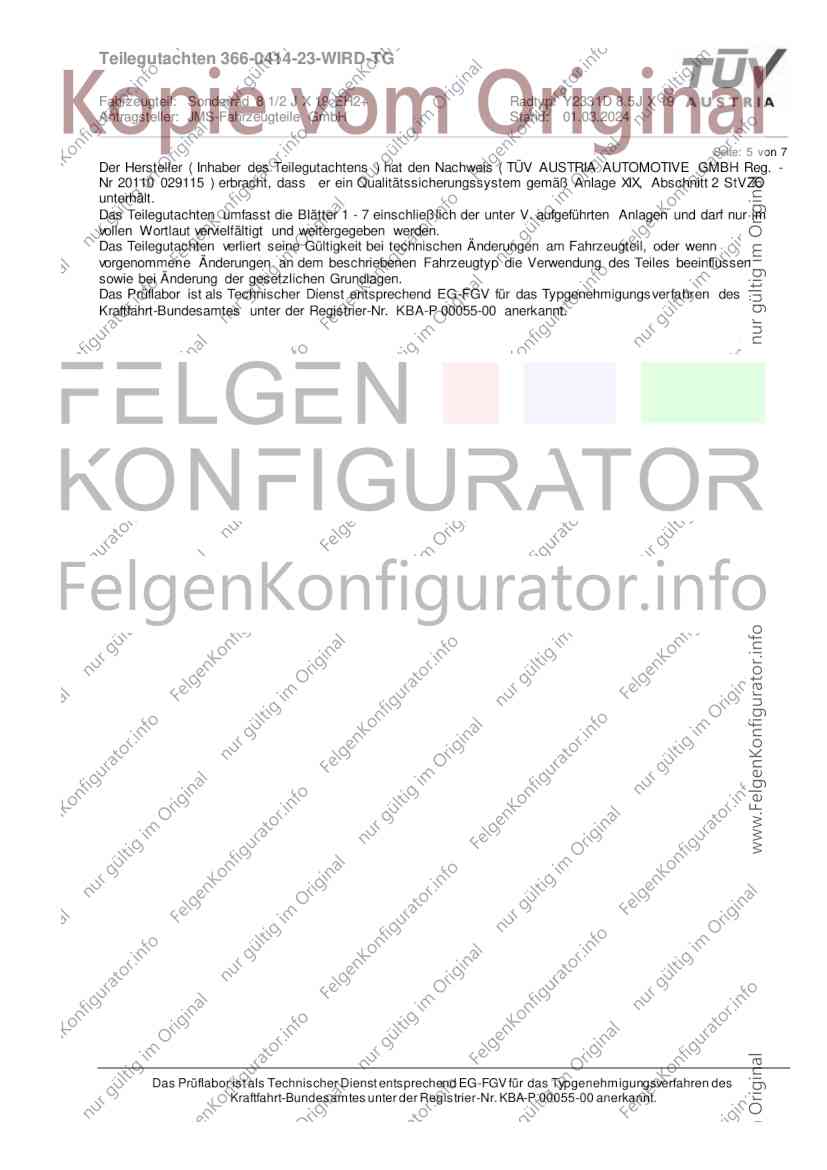

Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA AUTOMOTIVE GMBH Reg. -
Nr 20110 029115 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 7 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungs verfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________

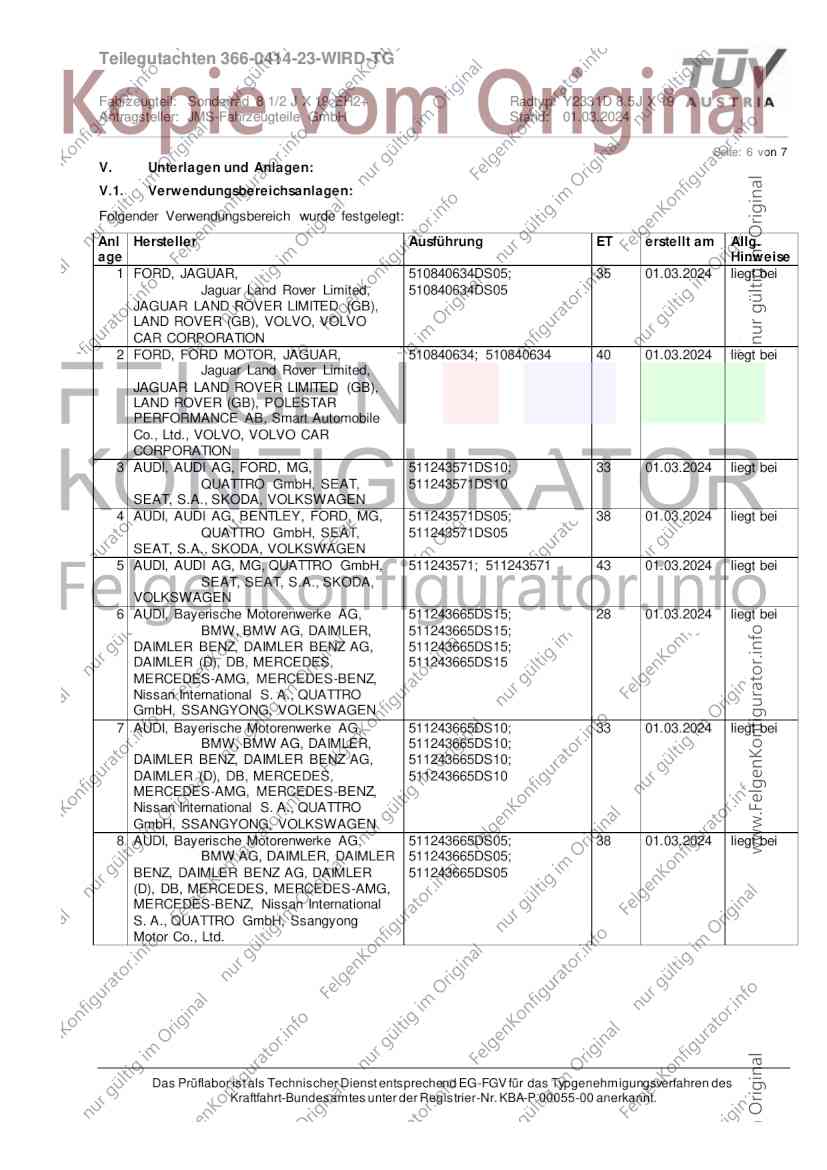

Seite: 6 von 7
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD, JAGUAR, 510840634DS05; 35 01.03.2024 liegt bei
Jaguar Land Rover Limited, 510840634DS05
JAGUAR LAND ROVER LIMITED (GB),
LAND ROVER (GB), VOLVO, VOLVO
CAR CORPORATION
2 FORD, FORD MOTOR, JAGUAR, 510840634; 510840634 40 01.03.2024 liegt bei
Jaguar Land Rover Limited,
JAGUAR LAND ROVER LIMITED (GB),
LAND ROVER (GB), POLESTAR
PERFORMANCE AB, Smart Automobile
Co., Ltd., VOLVO, VOLVO CAR
CORPORATION
3 AUDI, AUDI AG, FORD, MG, 511243571DS10; 33 01.03.2024 liegt bei
QUATTRO GmbH, SEAT, 511243571DS10
SEAT, S.A., SKODA, VOLKSWAGEN
4 AUDI, AUDI AG, BENTLEY, FORD, MG, 511243571DS05; 38 01.03.2024 liegt bei
QUATTRO GmbH, SEAT, 511243571DS05
SEAT, S.A., SKODA, VOLKSWAGEN
5 AUDI, AUDI AG, MG, QUATTRO GmbH, 511243571; 511243571 43 01.03.2024 liegt bei
SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
6 AUDI, Bayerische Motorenwerke AG, 511243665DS15; 28 01.03.2024 liegt bei
BMW, BMW AG, DAIMLER, 511243665DS15;
DAIMLER BENZ, DAIMLER BENZ AG, 511243665DS15;
DAIMLER (D), DB, MERCEDES, 511243665DS15
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A., QUATTRO
GmbH, SSANGYONG, VOLKSWAGEN
7 AUDI, Bayerische Motorenwerke AG, 511243665DS10; 33 01.03.2024 liegt bei
BMW, BMW AG, DAIMLER, 511243665DS10;
DAIMLER BENZ, DAIMLER BENZ AG, 511243665DS10;
DAIMLER (D), DB, MERCEDES, 511243665DS10
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A., QUATTRO
GmbH, SSANGYONG, VOLKSWAGEN
8 AUDI, Bayerische Motorenwerke AG, 511243665DS05; 38 01.03.2024 liegt bei
BMW AG, DAIMLER, DAIMLER 511243665DS05;
BENZ, DAIMLER BENZ AG, DAIMLER 511243665DS05
(D), DB, MERCEDES, MERCEDES-AMG,
MERCEDES-BENZ, Nissan International
S. A., QUATTRO GmbH, Ssangyong
Motor Co., Ltd.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: Y2331D 8.5J X 19
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 7 von 7
9 AUDI, Bayerische Motorenwerke AG, 511243665; 511243665; 43 01.03.2024 liegt bei
BMW AG, DAIMLER, DAIMLER 511243665; 511243665
BENZ, DAIMLER BENZ AG, DAIMLER
(D), DB, MERCEDES-BENZ, Nissan
International S. A., QUATTRO GmbH,
Ssangyong Motor Co., Ltd.
10 FUJI HEAVY IND.(J), SUBARU, 5114343561; 5114343561 43 01.03.2024 liegt bei
SUBARU CORPORATION
11 SUZUKI, TOYOTA, 5114343601 43 01.03.2024 liegt bei
Toyota Motor Europe NV/SA,
TOYOTA MOTOR EUROPE NV/SA
12 NISSAN EUROPE (F), 5114343661; 5114343661 43 01.03.2024 liegt bei
Nissan International S. A.,
RENAULT
13 HYUNDAI, 5114343671; 5114343671 43 01.03.2024 liegt bei
HYUNDAI Assan Otomotiv
Sanayi, Hyundai Motor Company,
HYUNDAI Motor Company, HYUNDAI
MOTOR (CZ), HYUNDAI MOTOR
EUROPE, HYUNDAI MOTOR (IND), KIA,
KIA MOTORS (SK), MAZDA, Mazda Motor
Corporation, Mazda Motor Logistics
Europe
14 BMW AG 512042726 42 01.03.2024 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Fleischer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025:2017
Wien, 01.03.2024
HOT
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG

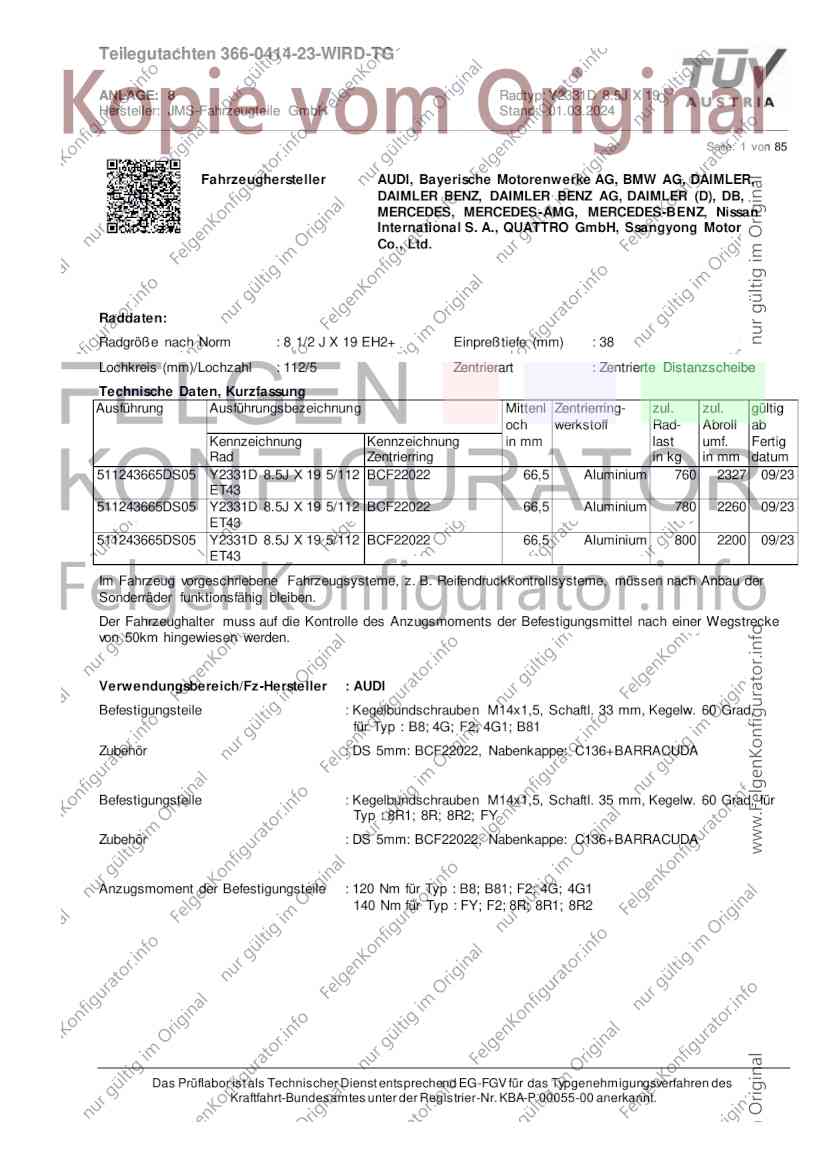

ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 85
Fahrzeughersteller AUDI, Bayerische Motorenwerke AG, BMW AG, DAIMLER,
DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER (D), DB,
MERCEDES, MERCEDES-AMG, MERCEDES-BENZ, Nissan
International S. A., QUATTRO GmbH, Ssangyong Motor
Co., Ltd.
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 EH2+ Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Zentrierte Distanzscheibe
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 66,5 Aluminium 760 2327 09/23
ET43
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 66,5 Aluminium 780 2260 09/23
ET43
511243665DS05 Y2331D 8.5J X 19 5/112 BCF22022 66,5 Aluminium 800 2200 09/23
ET43
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : B8; 4G; F2; 4G1; B81
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 35 mm, Kegelw. 60 Grad, für
Typ : 8R1; 8R; 8R2; FY
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; F2; 4G; 4G1
140 Nm für Typ : FY; F2; 8R; 8R1; 8R2
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 2 von 85

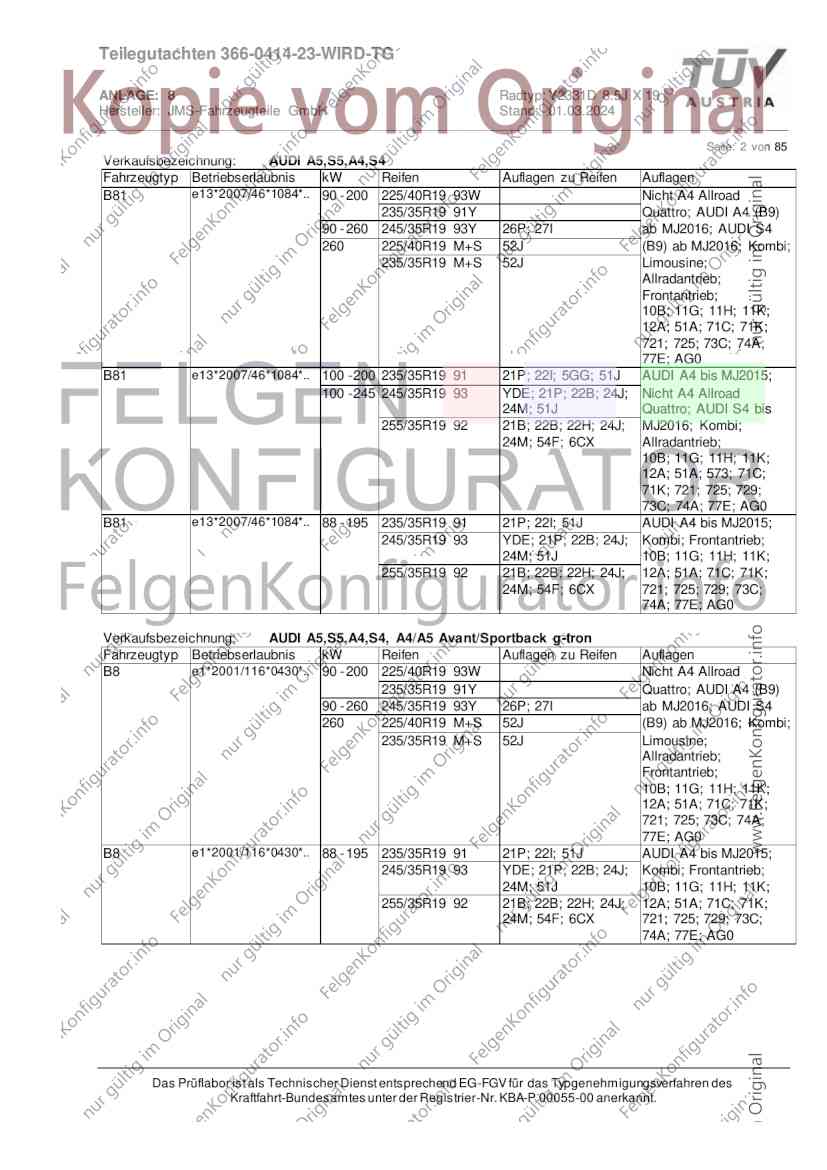

Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B81 e13*2007/46*1084*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
235/35R19 91Y Quattro; AUDI A4 (B9)
90 - 260 245/35R19 93Y 26P; 27I ab MJ2016; AUDI S4
260 225/40R19 M+S 52J (B9) ab MJ2016; Kombi;
235/35R19 M+S 52J Limousine;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E; AG0
B81 e13*2007/46*1084*.. 100 - 200 235/35R19 91 21P; 22I; 5GG; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 YDE; 21P; 22B; 24J; Nicht A4 Allroad
24M; 51J Quattro; AUDI S4 bis
255/35R19 92 21B; 22B; 22H; 24J; MJ2016; Kombi;
24M; 54F; 6CX Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 77E; AG0
B81 e13*2007/46*1084*.. 88 - 195 235/35R19 91 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 YDE; 21P; 22B; 24J; Kombi; Frontantrieb;
24M; 51J 10B; 11G; 11H; 11K;
255/35R19 92 21B; 22B; 22H; 24J; 12A; 51A; 71C; 71K;
24M; 54F; 6CX 721; 725; 729; 73C;
74A; 77E; AG0
Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
235/35R19 91Y Quattro; AUDI A4 (B9)
90 - 260 245/35R19 93Y 26P; 27I ab MJ2016; AUDI S4
260 225/40R19 M+S 52J (B9) ab MJ2016; Kombi;
235/35R19 M+S 52J Limousine;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E; AG0
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 YDE; 21P; 22B; 24J; Kombi; Frontantrieb;
24M; 51J 10B; 11G; 11H; 11K;
255/35R19 92 21B; 22B; 22H; 24J; 12A; 51A; 71C; 71K;
24M; 54F; 6CX 721; 725; 729; 73C;
74A; 77E; AG0
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 3 von 85

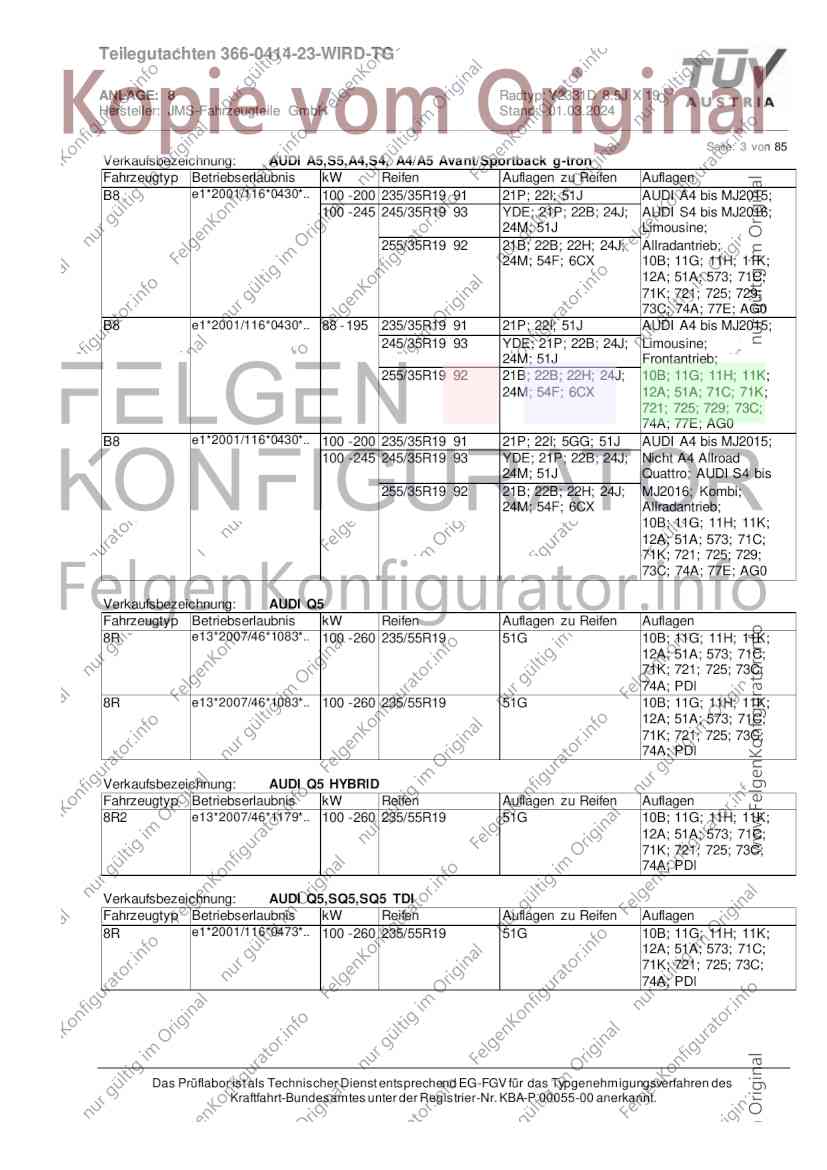

Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 21P; 22I; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 YDE; 21P; 22B; 24J; AUDI S4 bis MJ2016;
24M; 51J Limousine;
255/35R19 92 21B; 22B; 22H; 24J; Allradantrieb;
24M; 54F; 6CX 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 77E; AG0
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 21P; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 YDE; 21P; 22B; 24J; Limousine;
24M; 51J Frontantrieb;
255/35R19 92 21B; 22B; 22H; 24J; 10B; 11G; 11H; 11K;
24M; 54F; 6CX 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 77E; AG0
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 21P; 22I; 5GG; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 YDE; 21P; 22B; 24J; Nicht A4 Allroad
24M; 51J Quattro; AUDI S4 bis
255/35R19 92 21B; 22B; 22H; 24J; MJ2016; Kombi;
24M; 54F; 6CX Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 77E; AG0
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
8R e13*2007/46*1083*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI

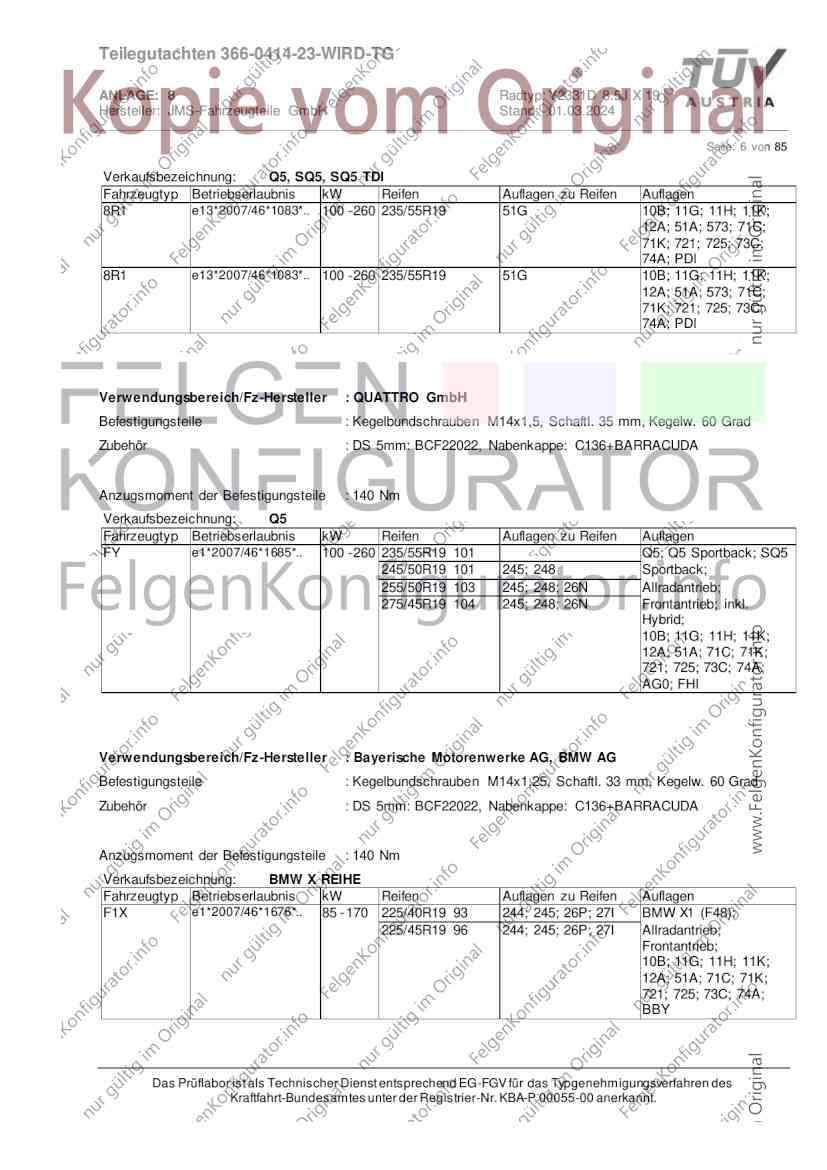

Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 4 von 85

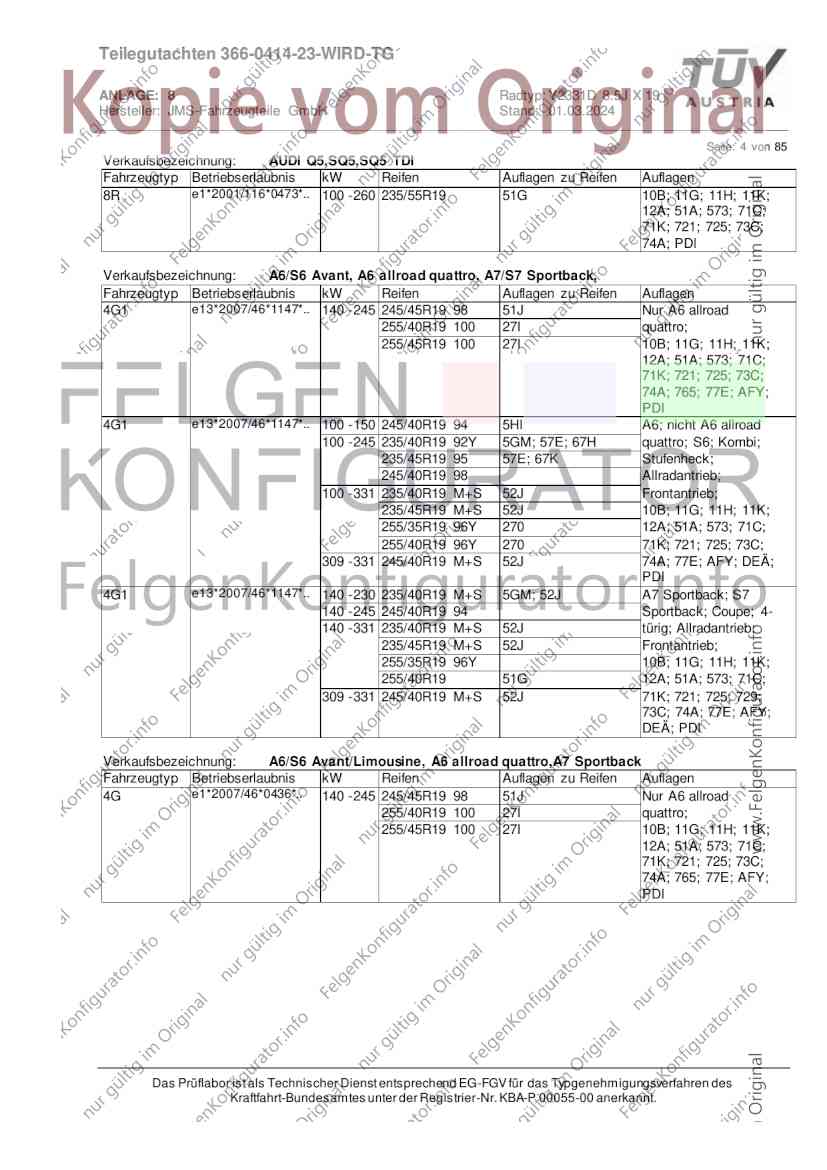

Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
Verkaufsbezeichnung: A6/S6 Avant, A6 allroad quattro, A7/S7 Sportback,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G1 e13*2007/46*1147*.. 140 - 245 245/45R19 98 51J Nur A6 allroad
255/40R19 100 27I quattro;
255/45R19 100 27I 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 765; 77E; AFY;
PDI
4G1 e13*2007/46*1147*.. 100 - 150 245/40R19 94 5HI A6; nicht A6 allroad
100 - 245 235/40R19 92Y 5GM; 57E; 67H quattro; S6; Kombi;
235/45R19 95 57E; 67K Stufenheck;
245/40R19 98 Allradantrieb;
100 - 331 235/40R19 M+S 52J Frontantrieb;
235/45R19 M+S 52J 10B; 11G; 11H; 11K;
255/35R19 96Y 270 12A; 51A; 573; 71C;
255/40R19 96Y 270 71K; 721; 725; 73C;
309 - 331 245/40R19 M+S 52J 74A; 77E; AFY; DEÄ;
PDI
4G1 e13*2007/46*1147*.. 140 - 230 235/40R19 M+S 5GM; 52J A7 Sportback; S7
140 - 245 245/40R19 94 Sportback; Coupe; 4-
140 - 331 235/40R19 M+S 52J türig; Allradantrieb;
235/45R19 M+S 52J Frontantrieb;
255/35R19 96Y 10B; 11G; 11H; 11K;
255/40R19 51G 12A; 51A; 573; 71C;
309 - 331 245/40R19 M+S 52J 71K; 721; 725; 729;
73C; 74A; 77E; AFY;
DEÄ; PDI
Verkaufsbezeichnung: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 245/45R19 98 51J Nur A6 allroad
255/40R19 100 27I quattro;
255/45R19 100 27I 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 765; 77E; AFY;
PDI
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 5 von 85
Verkaufsbezeichnung: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 100 - 150 245/40R19 94 5HI A6; nicht A6 allroad
100 - 245 235/40R19 92Y 5GM; 57E; 67H quattro; S6; Kombi;
235/45R19 95 57E; 67K Stufenheck;
245/40R19 98 Allradantrieb;
100 - 331 235/40R19 M+S 52J Frontantrieb;
235/45R19 M+S 52J 10B; 11G; 11H; 11K;
255/35R19 96Y 270 12A; 51A; 573; 71C;
255/40R19 96Y 270 71K; 721; 725; 73C;
309 - 331 245/40R19 M+S 52J 74A; 77E; AFY; DEÄ;
PDI
4G e1*2007/46*0436*.. 140 - 230 235/40R19 M+S 5GM; 52J A7 Sportback; S7
140 - 245 245/40R19 94 Sportback; Coupe; 4-
140 - 331 235/40R19 M+S 52J türig; Allradantrieb;
235/45R19 M+S 52J Frontantrieb;
255/35R19 96Y 10B; 11G; 11H; 11K;
255/40R19 51G 12A; 51A; 573; 71C;
309 - 331 245/40R19 M+S 52J 71K; 721; 725; 729;
73C; 74A; 77E; AFY;
DEÄ; PDI
Verkaufsbezeichnung: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55
TFSI e
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 100 - 250 225/45R19 96 5IE A6; Kombilimousine;
235/45R19 99 5JK Limousine;
235/50R19 103 26P Allradantrieb;
245/45R19 102 Frontantrieb;
255/40R19 100 26P 10B; 11G; 11H; 11K;
255/45R19 100 26P 12A; 51A; 71C; 71K;
265/45R19 102 248; 26P 721; 725; 73C; 74A;
98A
F2 e1*2007/46*1801*.. 150 - 257 235/50R19 99 A6 ALLROAD
QUATTRO;
245/45R19 102 Allradantrieb; Hybrid;
245/50R19 101 26P 10B; 11G; 11H; 11K;
255/40R19 100 12A; 51A; 71C; 71K;
255/45R19 100 721; 725; 73C; 74A;
255/50R19 103 248; 26N; 26P 765; 98A; DEÄ
265/45R19 102 26P
Verkaufsbezeichnung: Q5-, SQ5-, Q5 50 TFSI e-, Q5 55 TFSI e-, / -Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 235/55R19 101 Q5; SQ5; Q5 Sportback;
245/50R19 101 245; 248 SQ5 Sportback;
255/50R19 103 245; 248; 26N Allradantrieb;
275/45R19 104 245; 248; 26N Frontantrieb; inkl.
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
AG0; FHI
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 6 von 85
Verkaufsbezeichnung: Q5, SQ5, SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R1 e13*2007/46*1083*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
8R1 e13*2007/46*1083*.. 100 - 260 235/55R19 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; PDI
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 35 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 235/55R19 101 Q5; Q5 Sportback; SQ5
245/50R19 101 245; 248 Sportback;
255/50R19 103 245; 248; 26N Allradantrieb;
275/45R19 104 245; 248; 26N Frontantrieb; inkl.
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
AG0; FHI
Verwendungsbereich/Fz-Hersteller : Bayerische Motorenwerke AG, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: BMW X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1X e1*2007/46*1676*.. 85 - 170 225/40R19 93 244; 245; 26P; 27I BMW X1 (F48);
225/45R19 96 244; 245; 26P; 27I Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
BBY
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 7 von 85

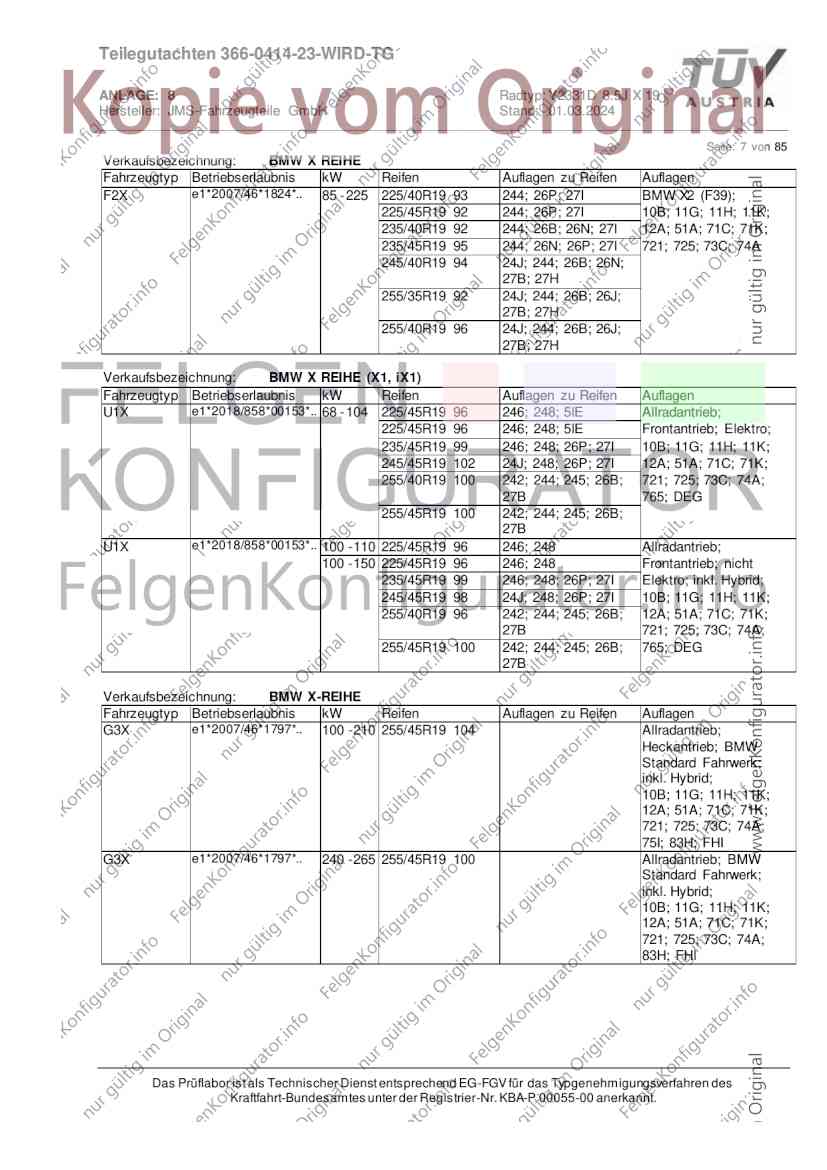

Verkaufsbezeichnung: BMW X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2X e1*2007/46*1824*.. 85 - 225 225/40R19 93 244; 26P; 27I BMW X2 (F39);
225/45R19 92 244; 26P; 27I 10B; 11G; 11H; 11K;
235/40R19 92 244; 26B; 26N; 27I 12A; 51A; 71C; 71K;
235/45R19 95 244; 26N; 26P; 27I 721; 725; 73C; 74A
245/40R19 94 24J; 244; 26B; 26N;
27B; 27H
255/35R19 92 24J; 244; 26B; 26J;
27B; 27H
255/40R19 96 24J; 244; 26B; 26J;
27B; 27H
Verkaufsbezeichnung: BMW X REIHE (X1, iX1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U1X e1*2018/858*00153*.. 68 - 104 225/45R19 96 246; 248; 5IE Allradantrieb;
225/45R19 96 246; 248; 5IE Frontantrieb; Elektro;
235/45R19 99 246; 248; 26P; 27I 10B; 11G; 11H; 11K;
245/45R19 102 24J; 248; 26P; 27I 12A; 51A; 71C; 71K;
255/40R19 100 242; 244; 245; 26B; 721; 725; 73C; 74A;
27B 765; DEG
255/45R19 100 242; 244; 245; 26B;
27B
U1X e1*2018/858*00153*.. 100 - 110 225/45R19 96 246; 248 Allradantrieb;
100 - 150 225/45R19 96 246; 248 Frontantrieb; nicht
235/45R19 99 246; 248; 26P; 27I Elektro; inkl. Hybrid;
245/45R19 98 24J; 248; 26P; 27I 10B; 11G; 11H; 11K;
255/40R19 96 242; 244; 245; 26B; 12A; 51A; 71C; 71K;
27B 721; 725; 73C; 74A;
255/45R19 100 242; 244; 245; 26B; 765; DEG
27B
Verkaufsbezeichnung: BMW X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3X e1*2007/46*1797*.. 100 - 210 255/45R19 104 Allradantrieb;
Heckantrieb; BMW
Standard Fahrwerk;
inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I; 83H; FHI
G3X e1*2007/46*1797*.. 240 - 265 255/45R19 100 Allradantrieb; BMW
Standard Fahrwerk;
inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
83H; FHI
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 8 von 85

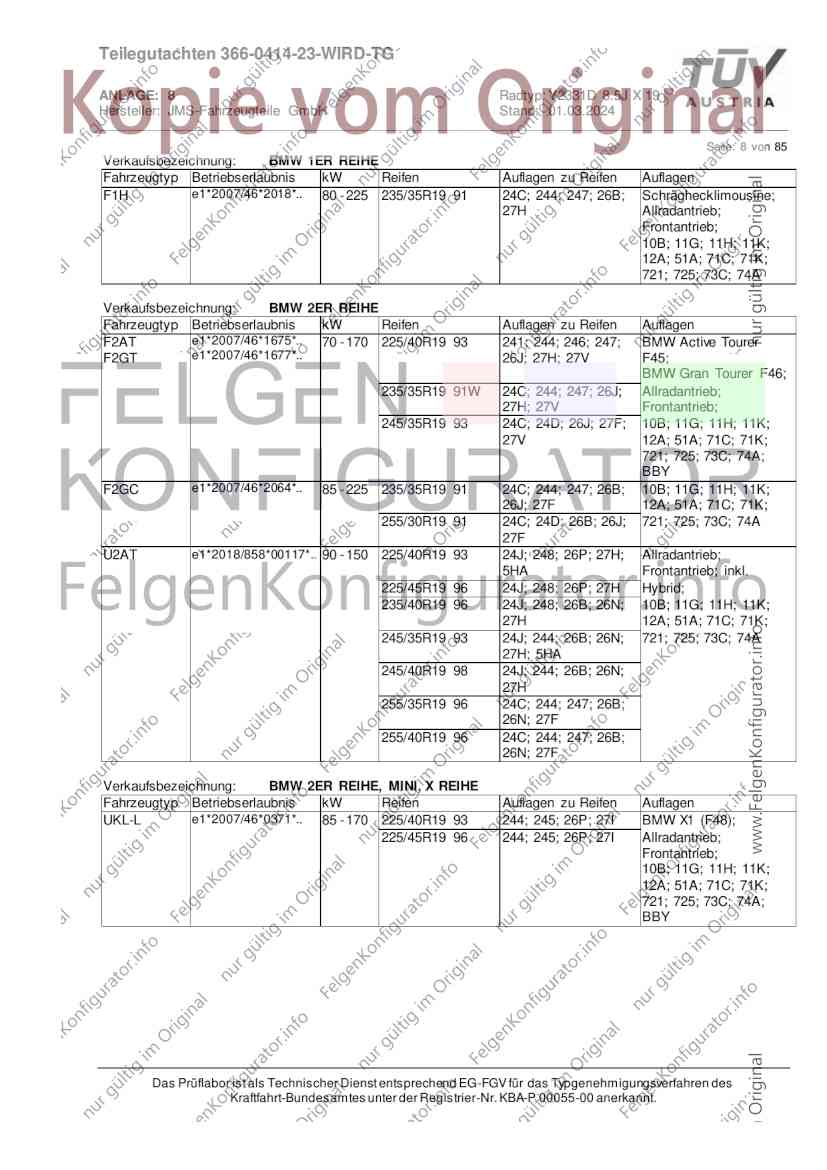

Verkaufsbezeichnung: BMW 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1H e1*2007/46*2018*.. 80 - 225 235/35R19 91 24C; 244; 247; 26B; Schräghecklimousine;
27H Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: BMW 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2AT e1*2007/46*1675*.. 70 - 170 225/40R19 93 241; 244; 246; 247; BMW Active Tourer
F2GT e1*2007/46*1677*.. 26J; 27H; 27V F45;
BMW Gran Tourer F46;
235/35R19 91W 24C; 244; 247; 26J; Allradantrieb;
27H; 27V Frontantrieb;
245/35R19 93 24C; 24D; 26J; 27F; 10B; 11G; 11H; 11K;
27V 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
BBY
F2GC e1*2007/46*2064*.. 85 - 225 235/35R19 91 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
26J; 27F 12A; 51A; 71C; 71K;
255/30R19 91 24C; 24D; 26B; 26J; 721; 725; 73C; 74A
27F
U2AT e1*2018/858*00117*.. 90 - 150 225/40R19 93 24J; 248; 26P; 27H; Allradantrieb;
5HA Frontantrieb; inkl.
225/45R19 96 24J; 248; 26P; 27H Hybrid;
235/40R19 96 24J; 248; 26B; 26N; 10B; 11G; 11H; 11K;
27H 12A; 51A; 71C; 71K;
245/35R19 93 24J; 244; 26B; 26N; 721; 725; 73C; 74A
27H; 5HA
245/40R19 98 24J; 244; 26B; 26N;
27H
255/35R19 96 24C; 244; 247; 26B;
26N; 27F
255/40R19 96 24C; 244; 247; 26B;
26N; 27F
Verkaufsbezeichnung: BMW 2ER REIHE, MINI, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-L e1*2007/46*0371*.. 85 - 170 225/40R19 93 244; 245; 26P; 27I BMW X1 (F48);
225/45R19 96 244; 245; 26P; 27I Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
BBY
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 9 von 85

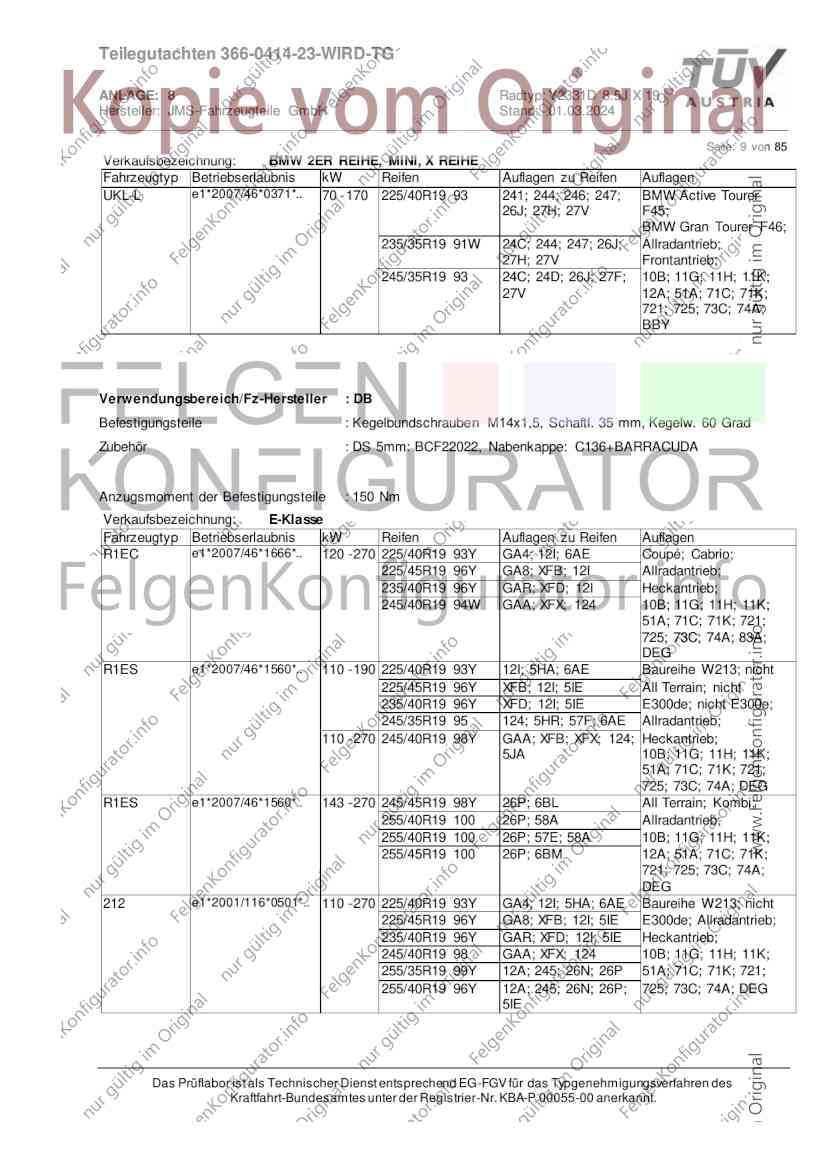

Verkaufsbezeichnung: BMW 2ER REIHE, MINI, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-L e1*2007/46*0371*.. 70 - 170 225/40R19 93 241; 244; 246; 247; BMW Active Tourer
26J; 27H; 27V F45;
BMW Gran Tourer F46;
235/35R19 91W 24C; 244; 247; 26J; Allradantrieb;
27H; 27V Frontantrieb;
245/35R19 93 24C; 24D; 26J; 27F; 10B; 11G; 11H; 11K;
27V 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
BBY
Verwendungsbereich/Fz-Hersteller : DB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 35 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 150 Nm

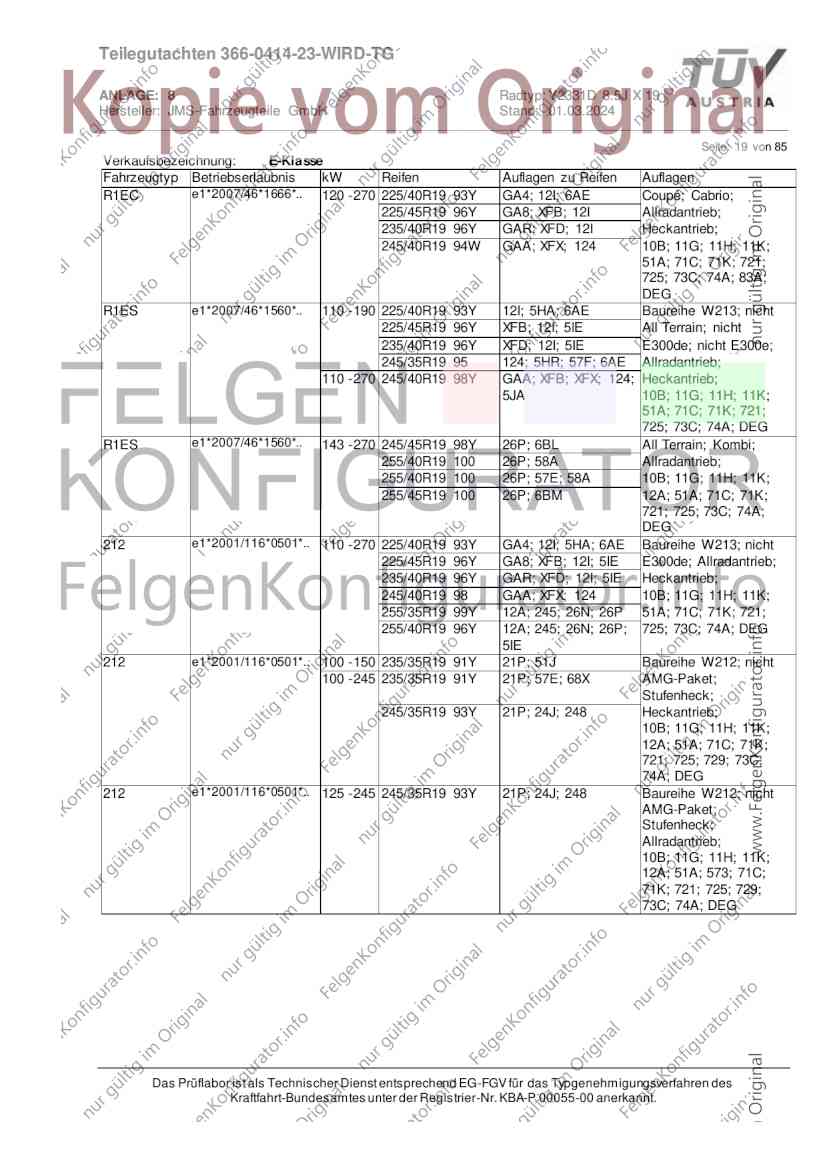

Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 225/40R19 93Y GA4; 12I; 6AE Coupé; Cabrio;
225/45R19 96Y GA8; XFB; 12I Allradantrieb;
235/40R19 96Y GAR; XFD; 12I Heckantrieb;
245/40R19 94W GAA; XFX; 124 10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; 83A;
DEG
R1ES e1*2007/46*1560*.. 110 - 190 225/40R19 93Y 12I; 5HA; 6AE Baureihe W213; nicht
225/45R19 96Y XFB; 12I; 5IE All Terrain; nicht
235/40R19 96Y XFD; 12I; 5IE E300de; nicht E300e;
245/35R19 95 124; 5HR; 57F; 6AE Allradantrieb;
110 - 270 245/40R19 98Y GAA; XFB; XFX; 124; Heckantrieb;
5JA 10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; DEG
R1ES e1*2007/46*1560*.. 143 - 270 245/45R19 98Y 26P; 6BL All Terrain; Kombi;
255/40R19 100 26P; 58A Allradantrieb;
255/40R19 100 26P; 57E; 58A 10B; 11G; 11H; 11K;
255/45R19 100 26P; 6BM 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
DEG
212 e1*2001/116*0501*.. 110 - 270 225/40R19 93Y GA4; 12I; 5HA; 6AE Baureihe W213; nicht
225/45R19 96Y GA8; XFB; 12I; 5IE E300de; Allradantrieb;
235/40R19 96Y GAR; XFD; 12I; 5IE Heckantrieb;
245/40R19 98 GAA; XFX; 124 10B; 11G; 11H; 11K;
255/35R19 99Y 12A; 245; 26N; 26P 51A; 71C; 71K; 721;
255/40R19 96Y 12A; 245; 26N; 26P; 725; 73C; 74A; DEG
5IE
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 10 von 85
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 100 - 150 235/35R19 91Y 21P; 51J Baureihe W212; nicht
100 - 245 235/35R19 91Y 21P; 57E; 68X AMG-Paket;
Stufenheck;
245/35R19 93Y 21P; 24J; 248 Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; DEG
212 e1*2001/116*0501*.. 125 - 245 245/35R19 93Y 21P; 24J; 248 Baureihe W212; nicht
AMG-Paket;
Stufenheck;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; DEG
Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER (D),
MERCEDES-AMG, MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 212K; R2CS; R2CW; R2CS; R2CW; 212K
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 212 (Baureihe W212)
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 639/4; 245; F2B; 212; 207; 245G AMG; 172; 117; 204; 245G;
F2CLA; 176; F2A; 639; 221; R2CS; 246; 204 K; 639/2; R2CLECA;
639/5
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 35 mm, Kegelw. 60 Grad,
für Typ : 221; 222; 220; 204 X; R1EC; F2B; E2EQEW; 215; 140 C;
E2EQSW; 140
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M15x1,25, Schaftl. 35 mm, Kegelw. 60 Grad,
für Typ : H1GLE
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 11 von 85
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2A; F2B; F2CLA; 117; 172; 176; 204; 204 K; 207;
212K; 245; 245G; 245G AMG; 246
130 Nm ( Baureihe W212 ) für Typ : 212
140 Nm für Typ : F2A; F2B; F2CLA
150 Nm für Typ : E2EQEW; E2EQSW; F2B; H1GLE; R1EC;
R2CLECA; R2CS; R2CW; 140; 140 C; 204 X; 215; 220; 221; 222;
639; 639/2; 639/4; 639/5
150 Nm ( GLC ) für Typ : 204 X
150 Nm ( GLK ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
180 Nm für Typ : 639/2; 639/4; 639/5
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 248; 26P; 27I GLA; nicht
245/40R19 98 246; 248; 26P; 27I Fahrdynamik Paket;
245/45R19 98 246; 248; 26P; 27B; nicht Offroad-
27H Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 Sportfahrwerk; GLA;
80 - 280 235/45R19 95 26P; 27I nicht Offroad-
245/40R19 98 248; 26P; 27I Fahrwerk; Fahrdynamik-
245/45R19 98 248; 26P; 27B; 27H Paket; Allradantrieb;
265 - 280 225/45R19 M+S 52J Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G AMG e1*2007/46*1207*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 GLA; nicht
245/40R19 98 248 Fahrdynamik Paket;
245/45R19 98 248 Offroad-Fahrwerk;
265 - 280 225/45R19 M+S 52J Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: A-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 225/35R19 88 24J; 248; 26B; 26J; Kombilimousine;
27I; 5FE Allradantrieb;
225/40R19 89 24J; 248; 26B; 26J; Frontantrieb; inkl.
27I Hybrid;
235/35R19 91 241; 246; 248; 26B; 10B; 11G; 11H; 11K;
26J; 27B; 27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 12 von 85
Verkaufsbezeichnung: A-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 225/35R19 88 245; 248; 26B; 26J; Limousine;
27B; 27H; 5FE Allradantrieb;
225/40R19 93 245; 248; 26B; 26J; Frontantrieb; inkl.
27B; 27H Hybrid;
235/35R19 91 24J; 248; 26B; 26J; 10B; 11G; 11H; 11K;
27B; 27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
176 e1*2007/46*0928*.. 66 - 160 225/35R19 88W 24J; 244; 26B; 26N; A-Klasse;
27H 10B; 11G; 11H; 11K;
66 - 280 235/35R19 91Y 24J; 244; 247; 26B; 12A; 51A; 71C; 71K;
26J; 27F 721; 725; 729; 73C;
245/30R19 89Y 24C; 244; 247; 26B; 74A
26J; 27F
265 - 280 225/35R19 M+S 24J; 244; 26B; 26N;
27H; 52J
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 225/35R19 88 21P; 22B; 24C; 24D; 10B; 11G; 11H; 11K;
54A 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
246 e1*2007/46*0751*.. 66 - 155 225/35R19 88W 24J; 248; 26B; 26N; B-Klasse ab Mj. 2011;
5FE nicht Natural Gas
Drive; nicht Electric
Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A
Verkaufsbezeichnung: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/35R19 88W 24J; 244; 26B; 26J; CLA; Sportfahrwerk;
27H CLA Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 13 von 85
Verkaufsbezeichnung: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/35R19 88Y YDF; 24J; 244; 26B; CLA; nicht
26N; 5FE Sportfahrwerk; CLA
Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
765
245G e1*2001/116*0470*.. 66 - 155 225/35R19 88W 24J; 248; 26B; 26N; B-Klasse ab Mj. 2011;
5FE nicht Natural Gas
Drive; nicht Electric
Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 Sportfahrwerk; GLA;
80 - 280 235/45R19 95 26P; 27I nicht Offroad-
245/40R19 98 248; 26P; 27I Fahrwerk; Fahrdynamik-
245/45R19 98 248; 26P; 27B; 27H Paket; Allradantrieb;
265 - 280 225/45R19 M+S 52J Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 248; 26P; 27I GLA; nicht
245/40R19 98 246; 248; 26P; 27I Fahrdynamik Paket;
245/45R19 98 246; 248; 26P; 27B; nicht Offroad-
27H Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G e1*2001/116*0470*.. 66 - 160 225/35R19 88W 24J; 244; 26B; 26N; A-Klasse;
27H 10B; 11G; 11H; 11K;
66 - 280 235/35R19 91Y 24J; 244; 247; 26B; 12A; 51A; 71C; 71K;
26J; 27F 721; 725; 729; 73C;
245/30R19 89Y 24C; 244; 247; 26B; 74A
26J; 27F
265 - 280 225/35R19 M+S 24J; 244; 26B; 26N;
27H; 52J
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 14 von 85
Verkaufsbezeichnung: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/45R19 96 nicht Sportfahrwerk;
80 - 280 235/45R19 95 GLA; nicht
245/40R19 98 248 Fahrdynamik Paket;
245/45R19 98 248 Offroad-Fahrwerk;
265 - 280 225/45R19 M+S 52J Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G e1*2001/116*0470*.. 100 - 160 225/35R19 88Y 24J; 248; 26B; 26J; CLA; CLA Limousine;
27H CLA Shooting brake;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 95 - 139 235/50R19 99 24C; 244; 247; 26B EQB-Klasse; Elektro;
245/45R19 102 24M; 242; 245; 26P 10B; 11G; 11H; 11K;
245/50R19 101 24C; 244; 247; 26B 12A; 51A; 71C; 71K;
255/45R19 100 24C; 244; 247; 26B 721; 725; 73C; 74A
F2B e1*2007/46*1909*.. 80 - 139 235/50R19 99 24C; 244; 247; 26B EQA-Klasse; Elektro;
245/45R19 98 24M; 242; 245; 26P 10B; 11G; 11H; 11K;
245/50R19 101 24C; 244; 247; 26B 12A; 51A; 71C; 71K;
255/45R19 100 24C; 244; 247; 26B 721; 725; 73C; 74A
F2B e1*2007/46*1909*.. 85 - 165 235/50R19 99 24J; 24M; 26B GLB-KLASSE;
245/45R19 98 24J; 24M; 26B Allradantrieb;
245/50R19 101 24C; 24D; 26B; 26N Frontantrieb;
255/45R19 100 24J; 24M; 26B 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
F2B e1*2007/46*1909*.. 85 - 165 235/45R19 95 24J; 248; 26B GLA-KLASSE;
235/50R19 99 24C; 244; 247; 26B Allradantrieb;
245/45R19 98 242; 244; 245; 247; Frontantrieb; inkl.
26B Hybrid;
245/50R19 101 24C; 24D; 26B 10B; 11G; 11H; 11K;
255/45R19 100 24C; 244; 247; 26B 12A; 51A; 71C; 71K;
265/45R19 102 24C; 244; 247; 26B 721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 15 von 85
Verkaufsbezeichnung: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 70 - 165 225/35R19 96Y 24J; 248; 26B; 26J; B-Klasse;
27B; 27H Kombilimousine;
225/40R19 96 24J; 248; 26B; 26J; Allradantrieb;
27B; 27H Frontantrieb;
235/40R19 92 24J; 248; 26B; 26J; Verbundlenkerhinterach
27B; 27H se;
Mehrlenkerhinterachse;
inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
F2B e1*2007/46*1909*.. 225 235/50R19 99 24J; 248; 26B AMG GLB 35;
245/45R19 98 245; 26P Allradantrieb;
255/45R19 100 24J; 248; 26B 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CS e1*2018/858*00017*.. 147 - 150 225/45R19 96 5IE All-Terrain;
235/40R19 96 5IE Allradantrieb;
245/40R19 98 246; 26P 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
R2CS e1*2018/858*00017*.. 120 - 195 225/40R19 93 GA4; 26P; 57E; 58X nicht All-Terrain;
nicht C 300 e; nicht
C 300 de; nicht C 300
de 4MATIC;
Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
R2CS e1*2018/858*00017*.. 120 - 195 255/35R19 96 GA4; 24M; 27I; 5IE; nicht All-Terrain;
57F nicht C 300 e; nicht
C 300 de; nicht C 300
de 4MATIC;
Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 16 von 85
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CW e1*2018/858*00016*.. 120 - 195 225/40R19 93 GA4; 26P; 57E; 58X nicht C 300 e; nicht
C 300 e 4MATIC; nicht
C 400 e 4MATIC; nicht
C 300 de; nicht C 300
de 4MATIC; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
R2CW e1*2018/858*00016*.. 120 - 195 255/35R19 96 GA4; 24M; 27I; 57F nicht C 300 e; nicht
C 300 e 4MATIC; nicht
C 400 e 4MATIC; nicht
C 300 de; nicht C 300
de 4MATIC; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
204 e1*2001/116*0431*.. 115 - 225 225/35R19 88Y 24J; 26B; 26N; 27I; bis
5FE e1*2001/116*0431*36;
235/35R19 91 24J; 26B; 26N; 27H; Coupe; Heckantrieb;
27I 10B; 11G; 11H; 11K;
255/30R19 91 24M; 27B; 27F; 57F; 12A; 51A; 71C; 71K;
673 721; 725; 729; 73C;
74A
204 e1*2001/116*0431*.. 85 - 245 225/40R19 93Y XFC; 24J; 248; 26B; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 26N; 6AE; 672 Cabrio;
245/35R19 93Y 24J; 248; 26B; 26J; Kombilimousine; Coupe;
68V; 99E Limousine;
Allradantrieb;
Heckantrieb; nicht
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
204 e1*2001/116*0431*.. 135 - 190 225/40R19 93Y 24J; 248; 26B; 26N; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 5HA Cabrio;
245/35R19 95 24J; 248; 26B; 26J; Kombilimousine; Coupe;
5HR Limousine;
Allradantrieb;
Heckantrieb; nur
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 17 von 85
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 88 - 225 225/35R19 88Y 21P; 22I; 24J; 24M; Nur Baureihe 204;
5FE; 670; 673 Limousine;
235/35R19 91Y 21P; 22I; 24J; 24M; Heckantrieb;
671; 68X 10B; 11G; 11H; 11K;
255/30R19 91Y 22B; 24D; 57F; 671; 12A; 51A; 71C; 71K;
673 721; 725; 73C; 74A
204 e1*2001/116*0431*.. 120 - 200 225/35R19 88Y 21P; 22I; 24J; 24M; Nur Baureihe 204; Nur
5FE 4-MATIC; Limousine;
235/35R19 91 21P; 22I; 24J; 24M 10B; 11G; 11H; 11K;
120 - 225 235/35R19 91Y 21P; 22I; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
204 K e1*2001/116*0457*.. 88 - 225 225/35R19 88Y 21P; 24J; 57E; 670; bis
673 e1*2001/116*0457*24;
235/35R19 91Y 21P; 22I; 22M; 24J; Kombi; Heckantrieb;
24M 10B; 11G; 11H; 11K;
255/30R19 91Y 22B; 22H; 22L; 24D; 12A; 51A; 71C; 71K;
57F; 671; 673 721; 725; 73C; 74A
204 K e1*2001/116*0457*.. 120 - 170 235/35R19 91W 21P; 22I; 22M; 24J; Nur 4-MATIC; bis
24M e1*2001/116*0457*24;
Kombi;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 225 235/35R19 91 24J; 24M; 26J; 27B; AMG CLA 35; Kombi;
27H Limousine;
245/35R19 93 24C; 24M; 26J; 27B; Allradantrieb;
27F Frontantrieb;
255/35R19 92 24C; 24D; 26J; 27B; 10B; 11G; 11H; 11K;
27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
F2CLA e1*2007/46*1912*.. 85 - 165 225/40R19 93 24J; 244; 26B; 26N; Kombi; Limousine;
27H; 27I Allradantrieb;
235/40R19 92 24J; 244; 26B; 26J; Frontantrieb; inkl.
27B; 27H Hybrid;
245/35R19 93 241; 244; 246; 247; 10B; 11G; 11H; 11K;
26B; 26J; 27B; 27H 12A; 51A; 71C; 71K;
255/35R19 92 24C; 244; 247; 26B; 721; 725; 73C; 74A
26J; 27B; 27F
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 18 von 85
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 225/35R19 88Y YDF; 24J; 244; 26B; CLA; nicht
26N; 5FE Sportfahrwerk; CLA
Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
765
117 e1*2007/46*1007*.. 80 - 155 225/35R19 88W 24J; 244; 26B; 26J; CLA; Sportfahrwerk;
27H CLA Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: CLE-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CLECA e1*2018/858*00311*.. 280 245/40R19 M+S 24J; 248; 26B; 27H; Coupe; Allradantrieb;
52J 10B; 11G; 11H; 11K;
255/35R19 M+S 24J; 248; 26B; 27H; 12A; 51A; 71C; 71K;
52J 721; 725; 73C; 74A;
765
R2CLECA e1*2018/858*00311*.. 145 - 190 245/40R19 98 24J; 248; 26B; 27H nicht e-/de Modelle
255/35R19 96 24J; 248; 26B; 27H (PHEV); Coupe;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
765
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 220 - 326 245/40R19 21B; 21J; 21L; 22L; 10B; 11G; 11H; 11K;
24J; 24M; 53S 12A; 51A; 71C; 71K;
255/40R19 96 21B; 21J; 21L; 22F; 721; 725; 729; 73C;
22L; 24J; 24M; 367 74A; AGD
215 e1*98/14*0113*.. 368 245/40R19 21B; 21J; 21L; 22L; 10B; 11G; 11H; 11K;
24J; 24M; 53S 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 19 von 85
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 225/40R19 93Y GA4; 12I; 6AE Coupé; Cabrio;
225/45R19 96Y GA8; XFB; 12I Allradantrieb;
235/40R19 96Y GAR; XFD; 12I Heckantrieb;
245/40R19 94W GAA; XFX; 124 10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; 83A;
DEG
R1ES e1*2007/46*1560*.. 110 - 190 225/40R19 93Y 12I; 5HA; 6AE Baureihe W213; nicht
225/45R19 96Y XFB; 12I; 5IE All Terrain; nicht
235/40R19 96Y XFD; 12I; 5IE E300de; nicht E300e;
245/35R19 95 124; 5HR; 57F; 6AE Allradantrieb;
110 - 270 245/40R19 98Y GAA; XFB; XFX; 124; Heckantrieb;
5JA 10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; DEG
R1ES e1*2007/46*1560*.. 143 - 270 245/45R19 98Y 26P; 6BL All Terrain; Kombi;
255/40R19 100 26P; 58A Allradantrieb;
255/40R19 100 26P; 57E; 58A 10B; 11G; 11H; 11K;
255/45R19 100 26P; 6BM 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
DEG
212 e1*2001/116*0501*.. 110 - 270 225/40R19 93Y GA4; 12I; 5HA; 6AE Baureihe W213; nicht
225/45R19 96Y GA8; XFB; 12I; 5IE E300de; Allradantrieb;
235/40R19 96Y GAR; XFD; 12I; 5IE Heckantrieb;
245/40R19 98 GAA; XFX; 124 10B; 11G; 11H; 11K;
255/35R19 99Y 12A; 245; 26N; 26P 51A; 71C; 71K; 721;
255/40R19 96Y 12A; 245; 26N; 26P; 725; 73C; 74A; DEG
5IE
212 e1*2001/116*0501*.. 100 - 150 235/35R19 91Y 21P; 51J Baureihe W212; nicht
100 - 245 235/35R19 91Y 21P; 57E; 68X AMG-Paket;
Stufenheck;
245/35R19 93Y 21P; 24J; 248 Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; DEG
212 e1*2001/116*0501*.. 125 - 245 245/35R19 93Y 21P; 24J; 248 Baureihe W212; nicht
AMG-Paket;
Stufenheck;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; DEG
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 20 von 85
Verkaufsbezeichnung: E-Klasse COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 215 255/30R19 91Y 22I; 248; 5GG; 57F; Coupe; Heckantrieb;
673 10B; 11G; 11H; 11K;
120 - 245 235/35R19 91Y 21P; 248 12A; 51A; 71C; 71K;
125 - 215 225/35R19 88Y 5FE; 57E; 670; 673 721; 725; 729; 73C;
225 - 245 255/30R19 91Y GCP; 22I; 248; 5GG; 74A
57F
207 e1*2001/116*0502*.. 120 - 215 225/35R19 88Y 5FE; 57E; 670; 673 Cabrio; Heckantrieb;
255/30R19 91Y 22I; 248; 5GG; 57F; 10B; 11G; 11H; 11K;
673 12A; 51A; 71C; 71K;
120 - 245 235/35R19 91Y 21P; 5GG 721; 725; 729; 73C;
225 - 245 255/30R19 91Y GCP; 22I; 248; 5GG; 74A
57F
Verkaufsbezeichnung: E-Klasse (212) KOMBI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212K e1*2007/46*0200*.. 125 - 245 275/30R19 96Y GAQ; 248; 5IE; 56G; Kombi; Allradantrieb;
57F 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
212K e1*2007/46*0200*.. 125 - 245 245/35R19 93 GAQ; 245; 57E Kombi; Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
Verkaufsbezeichnung: EQE-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E2EQEW e1*2018/858*00036*.. 109 - 135 235/50R19 103 248 nicht AMG EQE 43
245/50R19 105 246; 248 4MATIC; Limousine;
255/45R19 104 248 Allradantrieb;
265/45R19 102 246; 248 Heckantrieb; Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I; 765
Verkaufsbezeichnung: EQS-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E2EQSW e1*2018/858*00035*.. 109 - 135 235/55R19 105 Allradantrieb;
245/50R19 104 Heckantrieb; Elektro;
255/50R19 107 10B; 11G; 11H; 11K;
265/45R19 105 12A; 51A; 71C; 71K;
275/45R19 104 721; 725; 73C; 74A;
75I; 765
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 21 von 85
Verkaufsbezeichnung: GLC-Klasse, GLK-Klasse, EQC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/45R19 99 GLK-Klasse;
235/50R19 99 GDD; YDG; 24J; 24M Allradantrieb;
245/45R19 98 CF1; 24J; 24M Heckantrieb;
255/40R19 100 CF2; 24J; 24M 10B; 11G; 11H; 11K;
255/45R19 100 CF3; GDD; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
765; DEG
204 X e1*2001/116*0480*.. 100 - 243 235/50R19 99 GLC Coupé;
255/45R19 100 Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
DEG
204 X e1*2001/116*0480*.. 100 - 243 235/50R19 99 GLC-Klasse;
255/45R19 100 Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
DEG
Verkaufsbezeichnung: GLE-Klasse, GLS-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H1GLE e1*2007/46*1885*.. 180 - 270 255/50R19 107 26P inkl. Hybrid; GLE SUV;
255/55R19 107 26P 10B; 11G; 11H; 11K;
265/50R19 106 24J; 26N; 26P 12A; 51A; 71C; 71K;
275/45R19 108 26P 721; 725; 73C; 74A;
74E; 75I; 765; DEÄ;
FGC; NAV
Verkaufsbezeichnung: Marco Polo,V-Klasse,Vito,(e-)Vito Tourer, EQV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 176 235/45R19 99 24J; 248; 5JK V-Klasse; Vito; Vito
245/45R19 102 22Q; 241; 244; 246; Tourer; Vito Mixto;
26U; 5LA ab
e1*2007/46*0459*06;
255/40R19 100 24C; 244; 26U; 27P; ab
5KA e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Marco Polo; EQV;
Allradantrieb;
Frontantrieb;
Heckantrieb; inkl.
Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 22 von 85
Verkaufsbezeichnung: S- / CL-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
140 e1*96/27*0056*.., 110 - 300 255/40R19 100 21B; 21L; 22B; 22G 10B; 11G; 11H; 11K;
F690 255/40R19 96Y 21B; 21L; 22B; 22G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
140 C e1*96/27*0057*.., 205 - 290 255/40R19 100 21B; 21L; 22B; 22G 10B; 11G; 11H; 11K;
G165 255/40R19 96Y 21B; 21L; 22B; 22G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2S e1*2007/46*2115*.. 210 235/50R19 103 124 nicht S 580 e; nicht
210 - 370 255/45R19 100 124; 5KA S 580 e 4MATIC; nicht
S 450 e; inkl. Hybrid;
10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; 75I
220 e1*97/27*0099*.. 145 - 326 245/40R19 94Y 21B; 22B; 24J; 24M; Nicht für Fz. m.
367; 5HI; 51J Länge 6158 mm; nicht
für gepanzerte Fz;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
220 e1*97/27*0099*.. 145 - 165 245/40R19 94Y 21B; 22B; 24J; 24M; Nicht für Fz. m.
367; 5HI; 51J Länge 6158 mm;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; MBN
220 e1*97/27*0099*.. 180 - 225 245/40R19 94Y YDN; 5HI; 51J Nicht für Fz. m.
255/40R19 96Y CF2; 22B; 22L; 367 Länge 6158 mm; nicht
für gepanzerte Fz;
Nur 4-MATIC;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
221 e1*2001/116*0335*.. 430 255/45R19 100 GAO; 12O ab Mj.2014 (Baureihe
217); Coupe;
Allradantrieb;
10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A
221 e1*2001/116*0335*.. 150 - 285 255/35R19 96Y bis Mj.2013 (Baureihe
150 - 380 255/40R19 96Y GAN 221); Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 530; 573;
71C; 71K; 721; 725;
729; 73C; 74A; 83F;
83G
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 23 von 85
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
221 e1*2001/116*0335*.. 150 - 335 245/45R19 102 GAE ab Mj.2013 (Baureihe
222 e1*2007/46*0960*.. 255/40R19 100 222); nicht AMG Sport-
Paket; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 83F; 83G
Verkaufsbezeichnung: SLK / SLC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 115 - 225 225/35R19 88 26P Cabrio; Heckantrieb;
235/35R19 91 26P; 6C3 10B; 11G; 11H; 11K;
255/30R19 91 22M; 270; 57F; 673 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 L275 65 - 170 255/40R19 100 21P; 24C; 24D; 54A 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
639/4 e1*2007/46*0458*.. 70 - 165 255/40R19 100 21P; 24C; 244; 247; bis
639/5 e1*2007/46*0459*.., 5KA; 54A e1*2007/46*0459*05;
L720 70 - 190 245/45R19 102W 24C; 244; 247; 5LA bis
190 255/40R19 100W 21P; 24C; 244; 247; e1*2007/46*0458*07;
5KA; 54A Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I
Verkaufsbezeichnung: VITO, VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639 e9*2001/116*0048*.. 65 - 170 255/40R19 100 21P; 24C; 24D; 54A Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: VITO,VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 70 - 165 255/40R19 100 21P; 24C; 244; 247; bis
5KA; 54A e1*2007/46*0457*08;
70 - 190 245/45R19 102W 24C; 244; 247; 5LA Allradantrieb;
190 255/40R19 100W 21P; 24C; 244; 247; Heckantrieb;
5KA; 54A 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 24 von 85
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 176 235/45R19 99 24J; 248; 5JK V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 245/45R19 102 22Q; 241; 244; 246; Tourer; Vito Mixto;
26U; 5LA ab
e1*2007/46*0459*06;
255/40R19 100 24C; 244; 26U; 27P; ab
5KA e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Marco Polo;
Allradantrieb;
Frontantrieb;
Heckantrieb; inkl.
Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I
Verwendungsbereich/Fz-Hersteller : MERCEDES
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 35 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2S e1*2007/46*2115*.. 210 235/50R19 103 124 nicht S 580 e; nicht
210 - 370 255/45R19 100 124; 5KA S 580 e 4MATIC; nicht
S 450 e; inkl. Hybrid;
10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A; 75I
220 e1*97/27*0099*.. 145 - 326 245/40R19 94Y 21B; 22B; 24J; 24M; Nicht für Fz. m.
367; 5HI; 51J Länge 6158 mm; nicht
für gepanzerte Fz;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
220 e1*97/27*0099*.. 145 - 165 245/40R19 94Y 21B; 22B; 24J; 24M; Nicht für Fz. m.
367; 5HI; 51J Länge 6158 mm;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; MBN
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 25 von 85
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 180 - 225 245/40R19 94Y YDN; 5HI; 51J Nicht für Fz. m.
255/40R19 96Y CF2; 22B; 22L; 367 Länge 6158 mm; nicht
für gepanzerte Fz;
Nur 4-MATIC;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
221 e1*2001/116*0335*.. 430 255/45R19 100 GAO; 12O ab Mj.2014 (Baureihe
217); Coupe;
Allradantrieb;
10B; 11G; 11H; 11K;
51A; 71C; 71K; 721;
725; 73C; 74A
221 e1*2001/116*0335*.. 150 - 285 255/35R19 96Y bis Mj.2013 (Baureihe
150 - 380 255/40R19 96Y GAN 221); Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 530; 573;
71C; 71K; 721; 725;
729; 73C; 74A; 83F;
83G
221 e1*2001/116*0335*.. 150 - 335 245/45R19 102 GAE ab Mj.2013 (Baureihe
222 e1*2007/46*0960*.. 255/40R19 100 222); nicht AMG Sport-
Paket; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 6AA; 71C;
71K; 721; 725; 73C;
74A; 83F; 83G
Verwendungsbereich/Fz-Hersteller : Nissan International S. A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H15 e11*2007/46*2977*.., 125 225/45R19 92 26P QX30; Allradantrieb;
e5*2007/46*1030*.. 235/45R19 95 26P; 27H 10B; 11G; 11H; 11K;
245/40R19 94 26B; 27H 12A; 51A; 71C; 71K;
245/45R19 98 26B; 27H 721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 26 von 85
Verkaufsbezeichnung: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H15 e11*2007/46*2977*.., 80 - 155 225/45R19 92 26P; 27H Q30; Allradantrieb;
e5*2007/46*1030*.. 235/45R19 95 26B; 26N; 27H Frontantrieb;
245/40R19 94 248; 26B; 26N; 27F 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verwendungsbereich/Fz-Hersteller : Ssangyong Motor Co., Ltd.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 35 mm, Kegelw. 60 Grad
Zubehör : DS 5mm: BCF22022, Nabenkappe: C136+BARRACUDA
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: Korando, Torres
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CW e8*2007/46*0360*.. 100 - 120 235/45R19 95 26P Korando; nicht
Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegut achten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 27 von 85
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 28 von 85
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzust ellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radm itte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, us w.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen B etriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 29 von 85
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26U) Durch Kürzen der Stoßstangenbefestigung ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt
"Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen B etriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 30 von 85
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
27V) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
53S) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTEL LER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMME R auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 31 von 85
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
58A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
58X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
5IE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1420kg.
5JA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1500kg.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 32 von 85
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
5KA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1600kg.
5LA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1700kg.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 33 von 85
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R19
Hinterachse: 265/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlic h; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es wird empfohlen eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge
einzuholen und den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 245/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 34 von 85
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BL) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es wid empfohlen eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BM) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6C3) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 235/35R19.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6CX) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R19
Hinterachse: 255/35R19.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 35 von 85
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74E) Die Verwendung von Befestigungsmitteln mit entkoppeltem Schraubenbund ist erforderlich.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83A) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 370mm an der
Vorderachse nicht zulässig.
83F) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
335x32mm an der Vorderachse nicht zulässig.
83G) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
350x32mm an der Vorderachse nicht zulässig.
83H) Die Verwendung der Räder ist an Fahrzeugausführungen, die mit M-Sportbremse ausgerüstet sind, nicht
zulässig.
98A) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 318x30mm an
der Vorderachse nicht zulässig.
99E) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
AFY) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 36 von 85
AG0) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350x34mm an
der Vorderrachse nicht zulässig.
AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
Vorderachse nicht zulässig.
BBY) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm
(Dicke 30mm) in Verbindung mit Bremssätteln des Herstellers "Brembo" an der Vorderachse nicht
zulässig.
CF1) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 245/45R19
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
CF2) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 255/40R19
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
CF3) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/45R19
Hinterachse: 255/45R19
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
DEG) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
der Vorderachse nicht zulässig.
DEÄ) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser von 400mm
an der Vorderachse nicht zulässig.
FGC) Die Verwendung der Räder ist an Fahrzeugausführungen mit BREMBO-Festsattel (innenbelüftet) an der
Vorderachse nicht zulässig.
FHI) Die Verwendung der Räder ist an Fahrzeugausführungen mit der verbauten Bremsanlage des Herstellers
BREMBO nicht zulässig.
FKA) Die Kombination gleicher bzw. unterschiedlicher Radausführungen des beschriebenen Radtyps ist,
sofern nicht explizit ausgenommen, möglich. Es sind insbesondere die Auflagen in den jeweiligen
Verwendungsbereichen bzgl. der Rad/Reifenkombinationen zu beachten.
GA4) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GA8) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/45R19
Hinterachse: 255/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 37 von 85
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstell ers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAA) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAE) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAN) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAO) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 255/45R19
Hinterachse: 285/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAQ) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstel lers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAR) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 38 von 85
GCP) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GDD) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/50R19
Hinterachse: 255/45R19
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
MBN) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 314
mm (Dicke 28mm) an der Vorderachse zulässig.
NAV) Die Verwendung ist "nur zulässig" an Fahrzeugausführungen, bei denen die Reifengröße 235/60R18
bzw. 255/50R19 bzw. 265/45R20 serienmäßig vom Fahrzeuhersteller in den Fahrzeugpapieren
eingetragen ist.
PDI) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
der Vorderachse nicht zulässig.
XFB) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R19
Hinterachse: 245/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise z u beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFD) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 39 von 85
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFX) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YDE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 245/35R19.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YDF) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 235/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YDG) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/50R19
Hinterachse: 235/50R19.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YDN) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 245/40R19.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 40 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Variante(n): Nur A6 allroad quattro
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 450 y = 270 VA
26P x = 400 y = 220 VA
27B x = 325 y = 390 HA
27I x = 275 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 450 y = 270 7 VA
27H x = 325 y = 390 8 HA
27F x = 325 y = 390 18 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 41 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 250 8 VA
26J x = 300 y = 250 25 VA
27H x = 300 y = 350 8 HA
27F x = 300 y = 350 25 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 42 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: F2
Genehm.Nr.: e1*2007/46*1801*..
Handelsbez.: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55 TFSI e
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 30 VA
27H x = 200 y = 350 8 HA
27F x = 200 y = 350 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 43 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1550*..
Handelsbez.: Q5-, SQ5-, Q5 50 TFSI e-, Q5 55 TFSI e-, / -Sportback
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27B x = 250 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 44 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: U2AT
Genehm.Nr.: e1*2018/858*00117*..
Handelsbez.: BMW 2ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 250 VA
26P x = 195 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 245 y = 250 25 VA
26N x = 245 y = 250 8 VA
27F x = 270 y = 315 30 HA
27H x = 270 y = 315 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 45 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2X
Genehm.Nr.: e1*2007/46*1824*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 46 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: BMW 2ER REIHE, MINI, X REIHE
Variante(n): Allradantrieb, BMW Active Tourer F45, BMW Gran Tourer F46, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 140 y = 220 HA
27V y = 140 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 280 23 HA
27H x = 270 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 47 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1X
Genehm.Nr.: e1*2007/46*1676*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 48 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: BMW 2ER REIHE, MINI, X REIHE
Variante(n): Allradantrieb, BMW X1 (F48), Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 49 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2GT
Genehm.Nr.: e1*2007/46*1677*..
Handelsbez.: BMW 2ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 140 y = 220 HA
27V y = 140 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 280 23 HA
27H x = 270 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 50 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2AT
Genehm.Nr.: e1*2007/46*1675*..
Handelsbez.: BMW 2ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 140 y = 220 HA
27V y = 140 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 280 23 HA
27H x = 270 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 51 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: U1X
Genehm.Nr.: e1*2018/858*00153*..
Handelsbez.: BMW X REIHE (X1, iX1)
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 320 y = 330 HA
27I x = 270 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 20 VA
26N x = 300 y = 250 8 VA
27F x = 320 y = 330 15 HA
27H x = 320 y = 330 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 52 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1H
Genehm.Nr.: e1*2007/46*2018*..
Handelsbez.: BMW 1ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 270 VA
26P x = 195 y = 220 VA
27B x = 280 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x245 y = 270 18 VA
26N x = 245 y = 270 8 VA
27F x = 280 y = 330 25 HA
27H x280 y = 330 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 53 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-Klasse
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 54 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 55 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 56 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-Klasse
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 57 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 58 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/5
Genehm.Nr.: e1*2007/46*0459*..
Handelsbez.: V-Klasse, Vito, Vito Tourer
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27P x = 250 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 59 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 280 y = 280 HA
27I x = 230 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 310 30 VA
26N x = 325 y = 310 8 VA
27F x = 280 y = 280 30 HA
27H x = 280 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 60 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 K
Genehm.Nr.: e1*2001/116*0457*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 61 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/4
Genehm.Nr.: e1*2007/46*0458*..
Handelsbez.: V-Klasse, Vito, Vito Tourer
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27P x = 250 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 62 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/2
Genehm.Nr.: e1*2007/46*0457*..
Handelsbez.: Marco Polo,V-Klasse,Vito,(e-)Vito Tourer, EQV
Variante(n): ab e1*2007/46*0457*09, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27P x = 250 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 63 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Variante(n): Fahrdynamik-Paket, GLA, Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 340 25 VA
26N x = 350 y = 340 8 VA
27F x = 300 y = 280 30 HA
27H x = 300 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 64 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 310 VA
26P x = 260 y = 260 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 310 30 VA
26N x = 310 y = 310 8 VA
27F x = 270 y = 290 30 HA
27H x = 270 y = 290 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 65 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 66 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 67 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 68 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-Klasse
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 69 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 330 VA
26P x = 240 y = 270 VA
27B x = 280 y = 285 HA
27I x = 230 y = 235 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 330 30 VA
26N x = 290 y = 330 8 VA
27F x = 280 y = 285 25 HA
27H x = 280 y = 285 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 70 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 400 VA
26B x = 300 y = 450 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 450 20 VA
26N x = 300 y = 450 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 71 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 20 VA
26N x = 300 y = 300 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 72 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-Klasse, GLB, GLA, EQA, EQB, AMG GLA, AMG GLB;
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 315 y = 300 VA
26P x = 265 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 315 y = 300 10 VA
26N x = 315 y = 300 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 73 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: H1GLE
Genehm.Nr.: e1*2007/46*1885*..
Handelsbez.: GLE-Klasse, GLS-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 270 VA
26P x = 320 y = 320 VA
27I x = 280 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 320 8 VA
26N x = 320 y = 320 30 VA
27F x = 280 y = 330 8 HA
27H x = 280 y = 330 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 74 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CS
Genehm.Nr.: e1*2018/858*00017*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 305 y = 255 VA
26P x = 255 y = 205 VA
27B x = 285 y = 360 HA
27I x = 235 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 305 y = 255 30 VA
26N x = 305 y = 255 8 VA
27F x = 285 y = 360 30 HA
27H x = 285 y = 360 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 75 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CLECA
Genehm.Nr.: e1*2018/858*00311*..
Handelsbez.: CLE-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 290 VA
26P x = 250 y = 240 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 290 8 VA
26J x = 300 y = 290 30 VA
27H x = 310 y = 320 8 HA
27F x = 310 y = 320 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 76 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK / SLC
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
27H x = 280 y = 300 8 HA
27F x = 280 y = 300 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 77 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CW
Genehm.Nr.: e1*2018/858*00016*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 305 y = 255 VA
26P x = 255 y = 205 VA
27B x = 285 y = 360 HA
27I x = 235 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 305 y = 255 30 VA
26N x = 305 y = 255 8 VA
27F x = 285 y = 360 30 HA
27H x = 285 y = 360 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 78 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 290 y = 390 HA
27I x = 240 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 20 VA
26N x = 350 y = 300 8 VA
27F x = 290 y = 390 30 HA
27H x = 290 y = 390 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 79 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CS
Genehm.Nr.: e1*2018/858*00017*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 285 VA
26P x = 220 y = 235 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 285 30 VA
26N x = 270 y = 285 8 VA
27F x = 285 y = 325 25 HA
27H x = 285 y = 325 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 80 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e11*2007/46*2977*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n): Allradantrieb, Frontantrieb, Q30
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 250 VA
26P x = 250 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 30 VA
27H x = 230 y = 220 8 HA
27F x = 280 y = 270 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 81 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e5*2007/46*1030*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 25 VA
26N x = 350 y = 300 8 VA
27F x = 300 y = 250 20 HA
27H x = 300 y = 250 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 82 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e5*2007/46*1030*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 250 VA
26P x = 250 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 30 VA
27H x = 230 y = 220 8 HA
27F x = 280 y = 270 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 83 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e11*2007/46*2977*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n): Allradantrieb, QX30
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 25 VA
26N x = 350 y = 300 8 VA
27F x = 300 y = 250 20 HA
27H x = 300 y = 250 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 84 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1685*..
Handelsbez.: Q5
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27B x = 250 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: 8 Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 85 von 85
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: Ssangyong
Fahrzeugtyp: CW
Genehm.Nr.: e8*2007/46*0360*..
Handelsbez.: Korando, Torres
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 370 VA
26P x = 300 y = 320 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 370 15 VA
26N x = 350 y = 370 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: Technische Unterlagen Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
DS 10mm 83-BCF22024-J-00 01.10.2018
DS 10mm 83-BCF22029-J-00 01.10.2018
DS 10mm 83-BCF22023-J-00 01.10.2018
DS 5mm 10208 17.04.2003
DS 5mm 83-BCF22028-J-00 01.10.2018
DS 5mm 83-BCF22028-J-00 01.10.2018
Radzeichnung Y2331D-1985-TUV-20231213 13.12.2023
Technischer Bericht 366-0414-23-WIRD-TB 19.01.2024
Technischer Bericht DS 42SG0075-01 18.11.2010
Technischer Bericht DS 713191885-00 04.11.2020
Zentrierring 57,1 TR.100.000.004.B 11.01.2010
Zentrierring 60,1 TR.100.000.007.B 11.01.2010
Zentrierring 63,4 TR.100.000.008.B 11.01.2010
Zentrierring 66,1 TR.100.000.011.B 11.01.2010
Zentrierring 66,6 TR.100.000.012.B 11.01.2010
Zentrierring 67,1 TR.100.000.013.B 11.01.2010
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: Allgemeine Hinweise Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, dass bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zuläs sig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0414-23-WIRD-TG
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H, 26Q, 26T, 26U, 26V, 27P, 27Q, 27U, 27V
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Teilegutachten 366-0414-23-WIRD-TG
ANLAGE: Radabdeckung Radtyp: Y2331D 8.5J X 19
Hersteller: JMS-Fahrzeugteile GmbH Stand: 01.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND REIFENPRÜFUNG
Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: Y2331D 8.5J X 19
des Herstellers /Importeurs: JMS-Fahrzeugteile GmbH D-72654 Neckartenzlingen Datum:
01.03.2024
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschei n /Anbaubestätigung /Teile-ABE *)
wurden berücksichtigt.
Bemerkungen /Hinweise /Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen
Zulassungsbehörde bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht/Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahm e: a.a.S.o.P./Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
