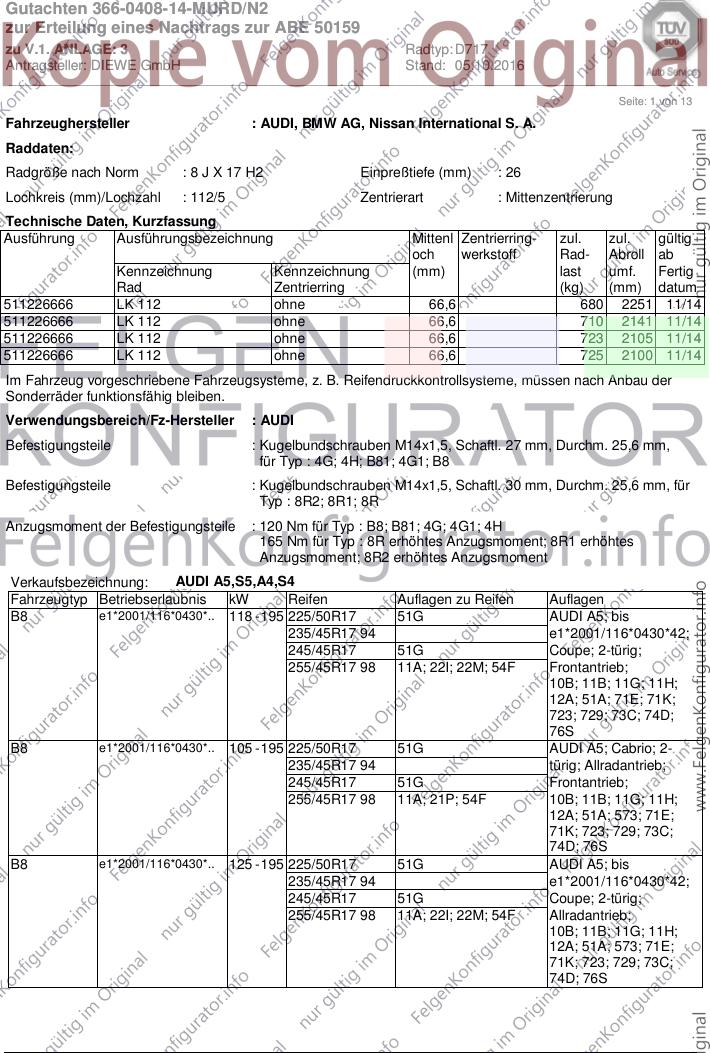

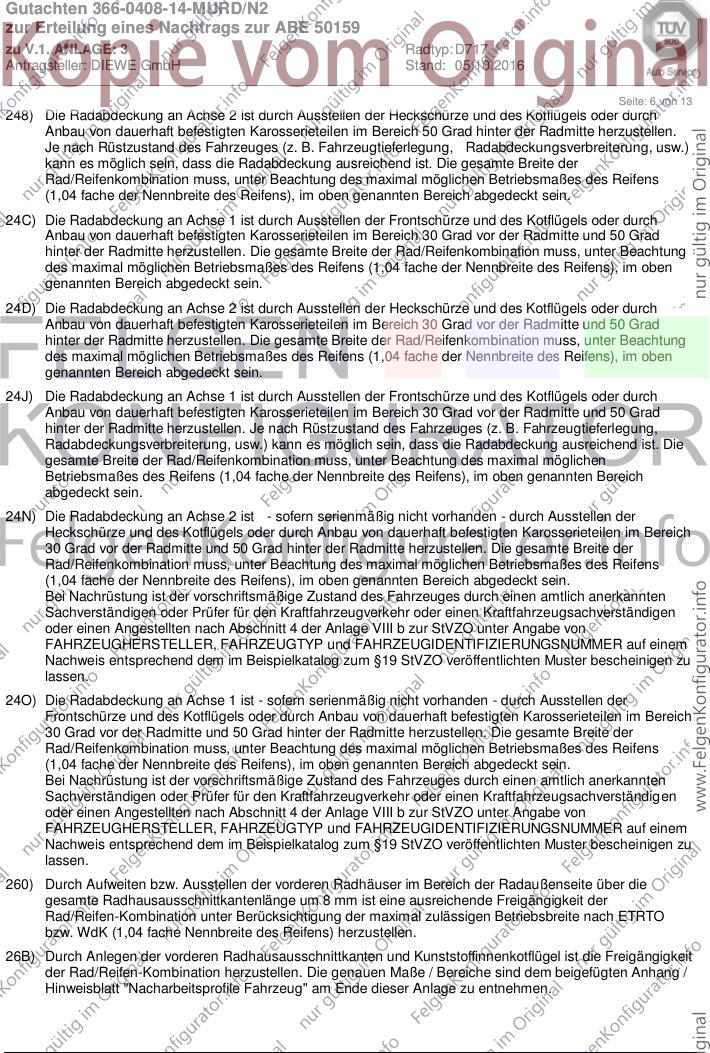

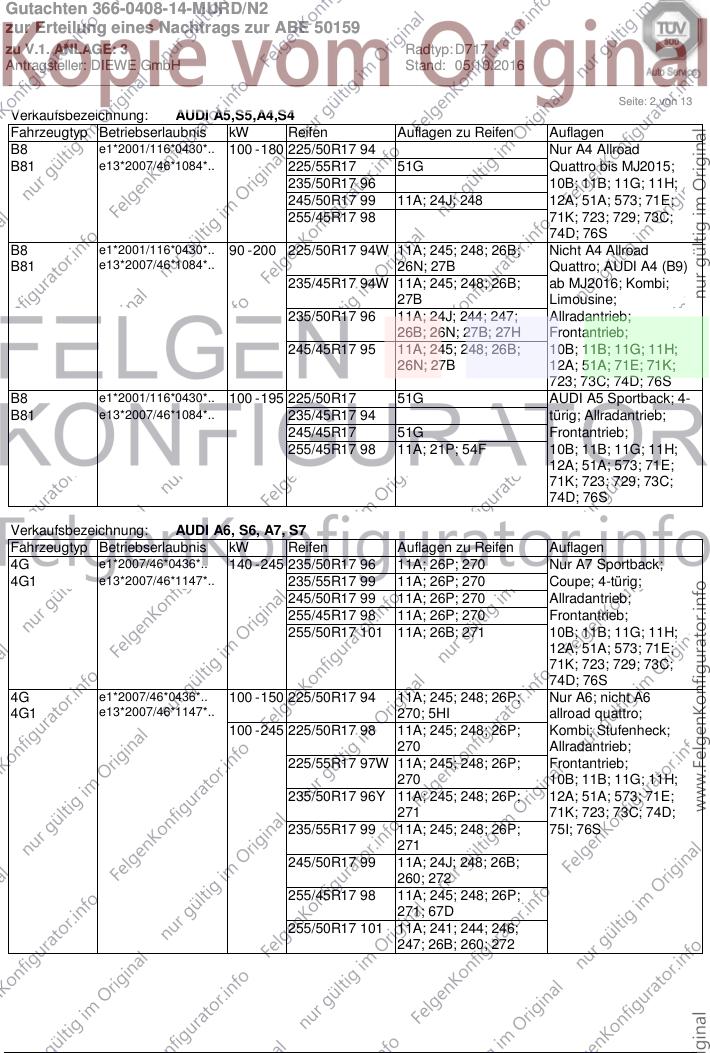

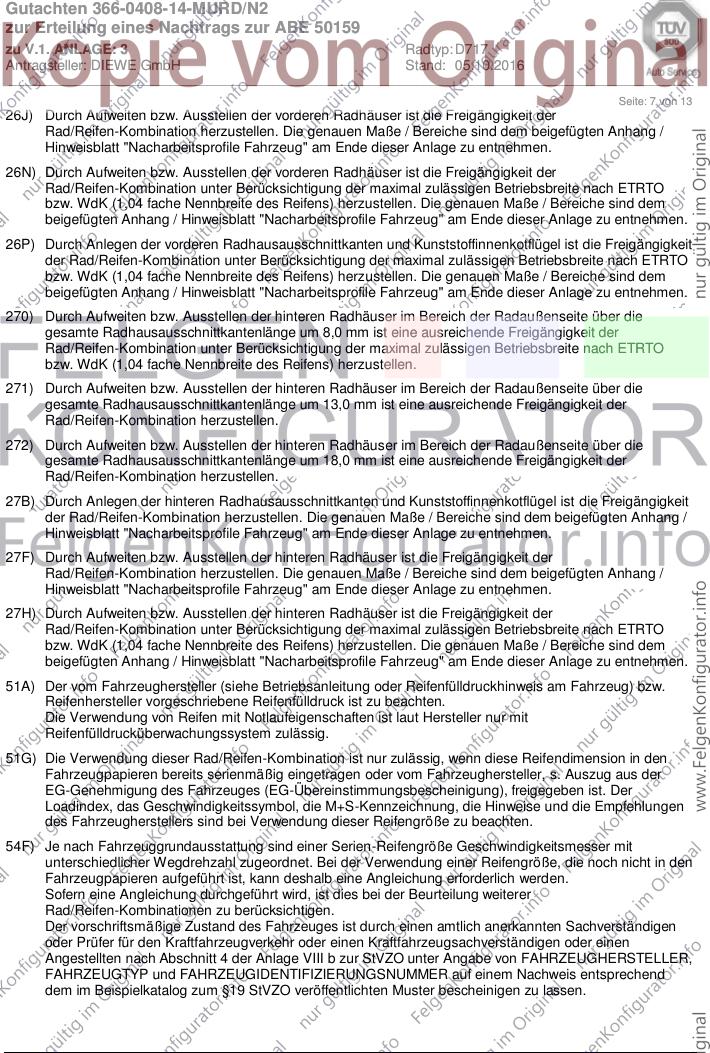

Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : AUDI, BMW AG, Nissan International S. A.
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 26
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
511226666 LK 112 ohne 66,6 680 2251 11/14
511226666 LK 112 ohne 66,6 710 2141 11/14
511226666 LK 112 ohne 66,6 723 2105 11/14
511226666 LK 112 ohne 66,6 725 2100 11/14
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 4G; 4H; B81; 4G1; B8
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
Typ : 8R2; 8R1; 8R
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; 4G; 4G1; 4H
165 Nm für Typ : 8R erhöhtes Anzugsmoment; 8R1 erhöhtes
Anzugsmoment; 8R2 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 118 - 195 225/50R17 51G AUDI A5; bis
235/45R17 94 e1*2001/116*0430*42;
245/45R17 51G Coupe; 2-türig;
255/45R17 98 11A; 22I; 22M; 54F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 71K;
723; 729; 73C; 74D;
76S
B8 e1*2001/116*0430*.. 105 - 195 225/50R17 51G AUDI A5; Cabrio; 2-
235/45R17 94 türig; Allradantrieb;
245/45R17 51G Frontantrieb;
255/45R17 98 11A; 21P; 54F 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 729; 73C;
74D; 76S
B8 e1*2001/116*0430*.. 125 - 195 225/50R17 51G AUDI A5; bis
235/45R17 94 e1*2001/116*0430*42;
245/45R17 51G Coupe; 2-türig;
255/45R17 98 11A; 22I; 22M; 54F Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 729; 73C;
74D; 76S
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 2 von 13
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 180 225/50R17 94 Nur A4 Allroad
B81 e13*2007/46*1084*.. 225/55R17 51G Quattro bis MJ2015;
235/50R17 96 10B; 11B; 11G; 11H;
245/50R17 99 11A; 24J; 248 12A; 51A; 573; 71E;
255/45R17 98 71K; 723; 729; 73C;
74D; 76S
B8 e1*2001/116*0430*.. 90 - 200 225/50R17 94W 11A; 245; 248; 26B; Nicht A4 Allroad
B81 e13*2007/46*1084*.. 26N; 27B Quattro; AUDI A4 (B9)
235/45R17 94W 11A; 245; 248; 26B; ab MJ2016; Kombi;
27B Limousine;
235/50R17 96 11A; 24J; 244; 247; Allradantrieb;
26B; 26N; 27B; 27H Frontantrieb;
245/45R17 95 11A; 245; 248; 26B; 10B; 11B; 11G; 11H;
26N; 27B 12A; 51A; 71E; 71K;
723; 73C; 74D; 76S
B8 e1*2001/116*0430*.. 100 - 195 225/50R17 51G AUDI A5 Sportback; 4-
B81 e13*2007/46*1084*.. 235/45R17 94 türig; Allradantrieb;
245/45R17 51G Frontantrieb;
255/45R17 98 11A; 21P; 54F 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 729; 73C;
74D; 76S
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 235/50R17 96 11A; 26P; 270 Nur A7 Sportback;
4G1 e13*2007/46*1147*.. 235/55R17 99 11A; 26P; 270 Coupe; 4-türig;
245/50R17 99 11A; 26P; 270 Allradantrieb;
255/45R17 98 11A; 26P; 270 Frontantrieb;
255/50R17 101 11A; 26B; 271 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 729; 73C;
74D; 76S
4G e1*2007/46*0436*.. 100 - 150 225/50R17 94 11A; 245; 248; 26P; Nur A6; nicht A6
4G1 e13*2007/46*1147*.. 270; 5HI allroad quattro;
100 - 245 225/50R17 98 11A; 245; 248; 26P; Kombi; Stufenheck;
270 Allradantrieb;
225/55R17 97W 11A; 245; 248; 26P; Frontantrieb;
270 10B; 11B; 11G; 11H;
235/50R17 96Y 11A; 245; 248; 26P; 12A; 51A; 573; 71E;
271 71K; 723; 73C; 74D;
235/55R17 99 11A; 245; 248; 26P; 75I; 76S
271
245/50R17 99 11A; 24J; 248; 26B;
260; 272
255/45R17 98 11A; 245; 248; 26P;
271; 67D
255/50R17 101 11A; 241; 244; 246;
247; 26B; 260; 272
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________

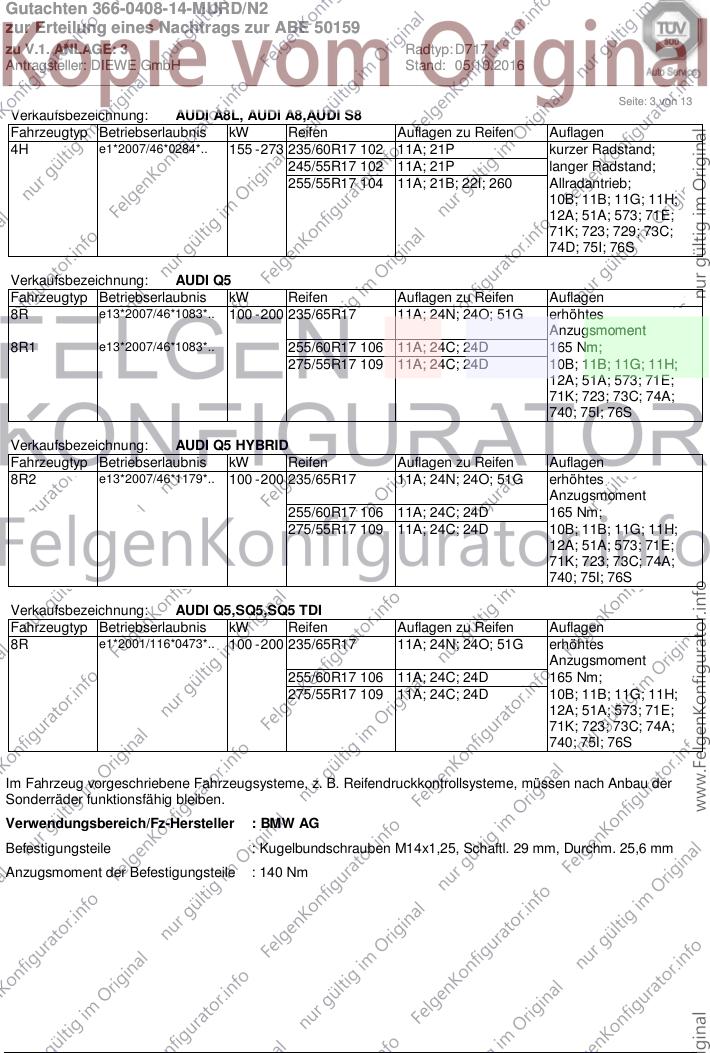

Seite: 3 von 13
Verkaufsbezeichnung: AUDI A8L, AUDI A8,AUDI S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4H e1*2007/46*0284*.. 155 - 273 235/60R17 102 11A; 21P kurzer Radstand;
245/55R17 102 11A; 21P langer Radstand;
255/55R17 104 11A; 21B; 22I; 260 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 729; 73C;
74D; 75I; 76S
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 200 235/65R17 11A; 24N; 24O; 51G erhöhtes
Anzugsmoment
8R1 e13*2007/46*1083*.. 255/60R17 106 11A; 24C; 24D 165 Nm;
275/55R17 109 11A; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 73C; 74A;
740; 75I; 76S
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 200 235/65R17 11A; 24N; 24O; 51G erhöhtes
Anzugsmoment
255/60R17 106 11A; 24C; 24D 165 Nm;
275/55R17 109 11A; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 73C; 74A;
740; 75I; 76S
Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 200 235/65R17 11A; 24N; 24O; 51G erhöhtes
Anzugsmoment
255/60R17 106 11A; 24C; 24D 165 Nm;
275/55R17 109 11A; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
71K; 723; 73C; 74A;
740; 75I; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kugelbundschrauben M14x1,25, Schaftl. 29 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 140 Nm
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________

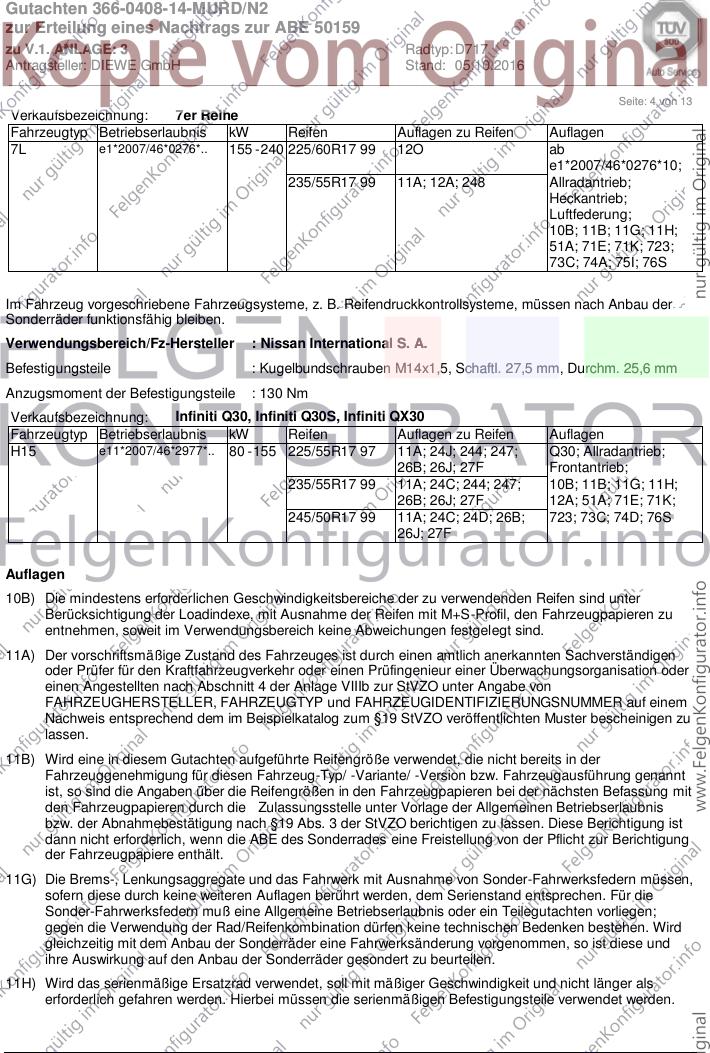

Seite: 4 von 13
Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 240 225/60R17 99 12O ab
e1*2007/46*0276*10;
235/55R17 99 11A; 12A; 248 Allradantrieb;
Heckantrieb;
Luftfederung;
10B; 11B; 11G; 11H;
51A; 71E; 71K; 723;
73C; 74A; 75I; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : Nissan International S. A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27,5 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H15 e11*2007/46*2977*.. 80 - 155 225/55R17 97 11A; 24J; 244; 247; Q30; Allradantrieb;
26B; 26J; 27F Frontantrieb;
235/55R17 99 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71E; 71K;
245/50R17 99 11A; 24C; 24D; 26B; 723; 73C; 74D; 76S
26J; 27F
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________

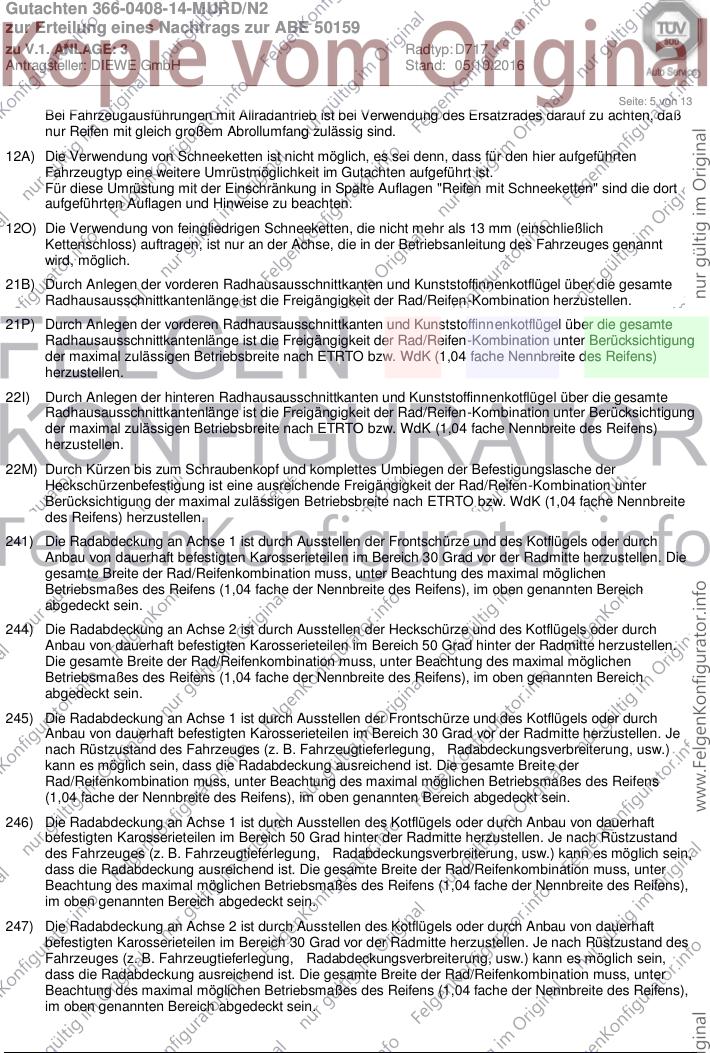

Seite: 5 von 13
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 6 von 13
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

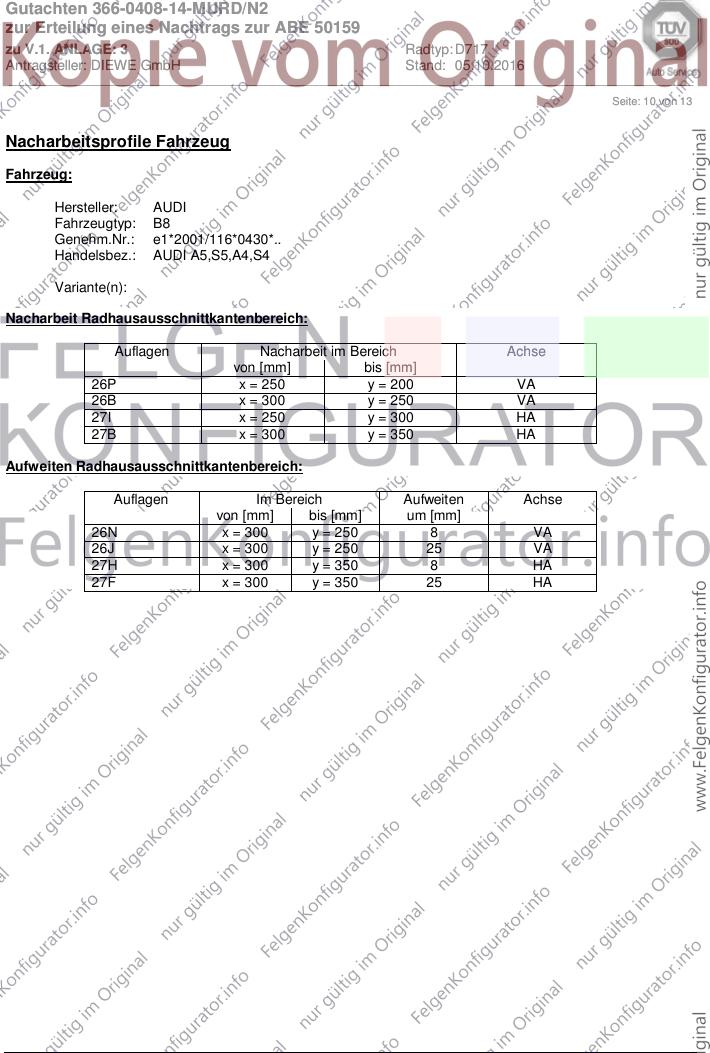

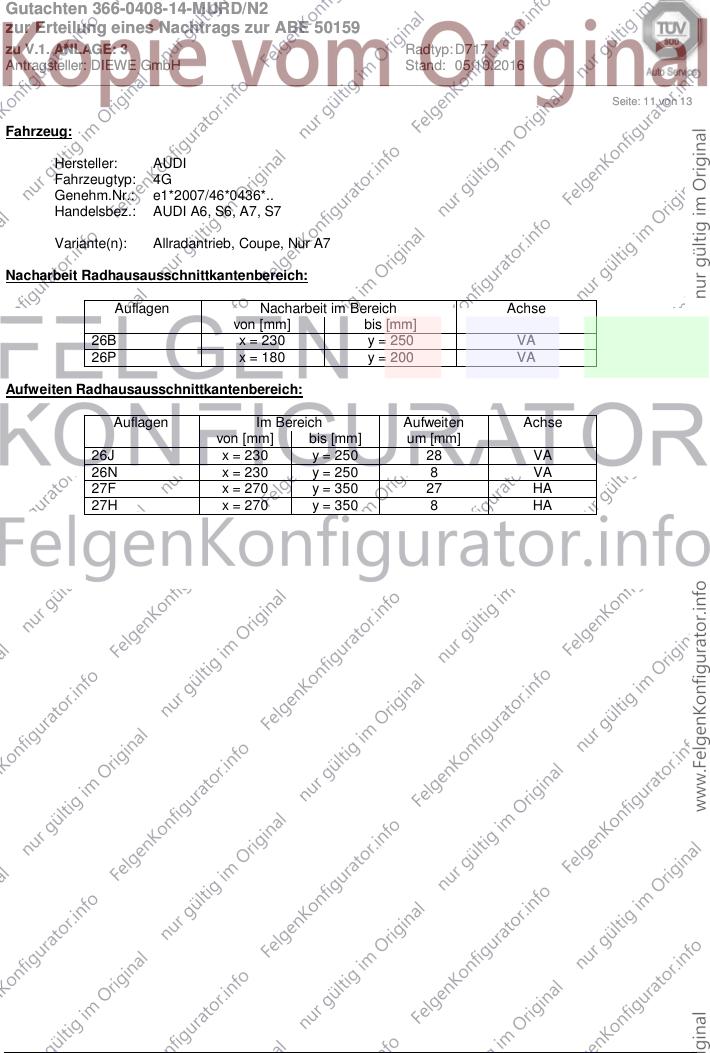

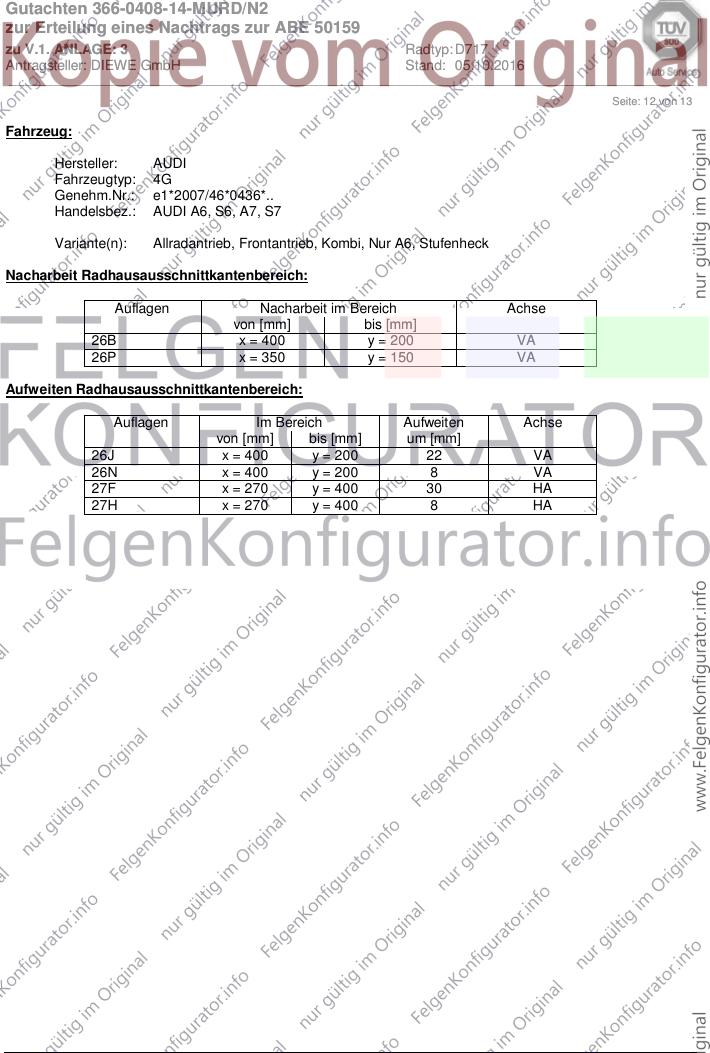

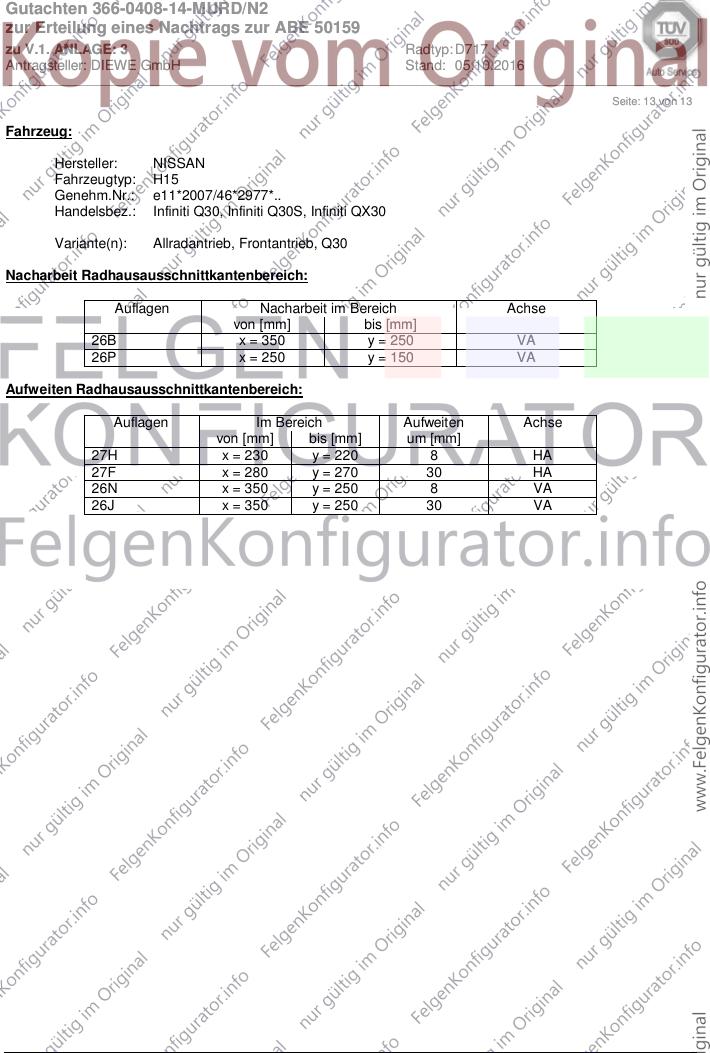

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 7 von 13
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

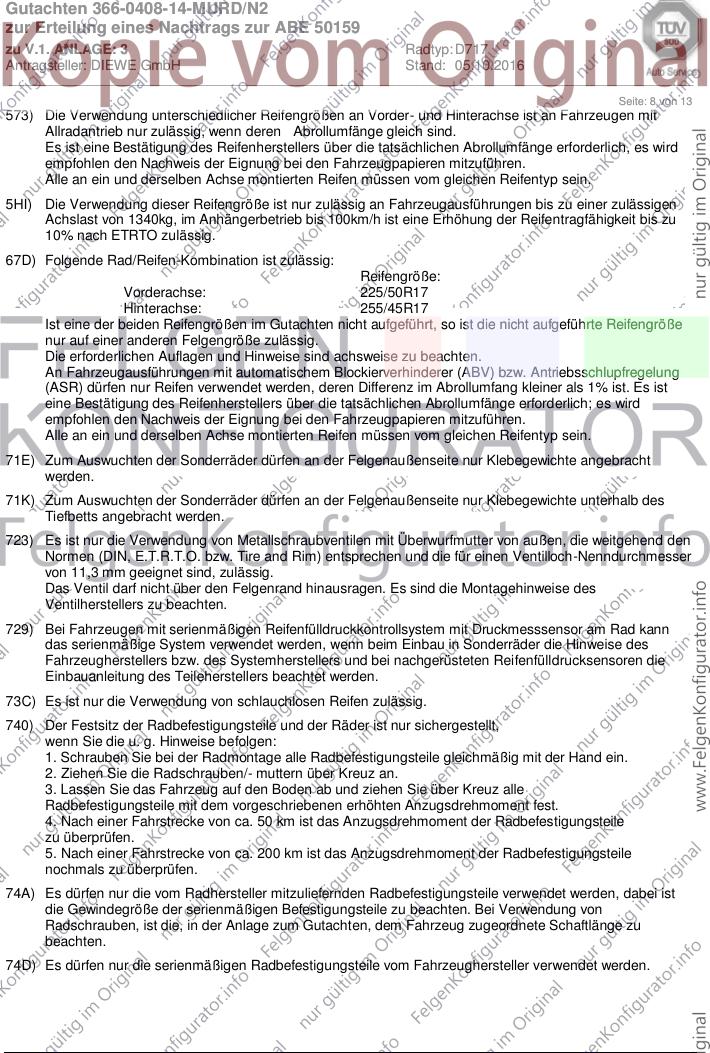

Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 8 von 13
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67D) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 255/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________

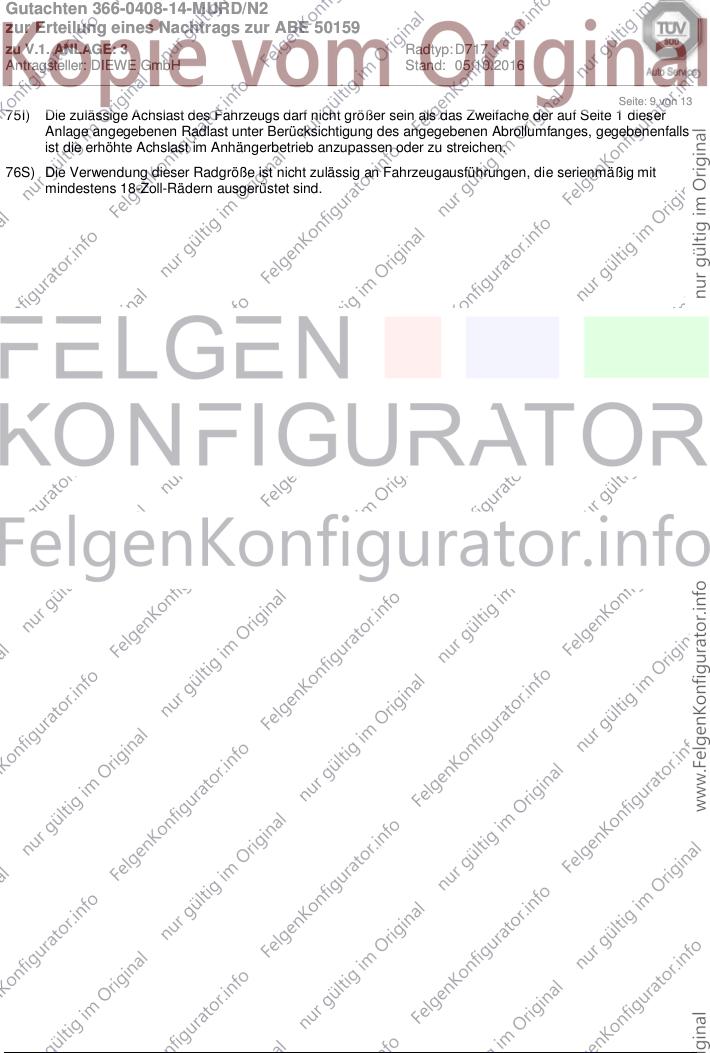

Seite: 9 von 13
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 10 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 250 8 VA
26J x = 300 y = 250 25 VA
27H x = 300 y = 350 8 HA
27F x = 300 y = 350 25 HA
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 11 von 13
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Allradantrieb, Coupe, Nur A7
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 250 VA
26P x = 180 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 230 y = 250 28 VA
26N x = 230 y = 250 8 VA
27F x = 270 y = 350 27 HA
27H x = 270 y = 350 8 HA
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Allradantrieb, Frontantrieb, Kombi, Nur A6, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 200 VA
26P x = 350 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 200 22 VA
26N x = 400 y = 200 8 VA
27F x = 270 y = 400 30 HA
27H x = 270 y = 400 8 HA
Gutachten 366-0408-14-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50159
zu V.1. ANLAGE: 3 Radtyp: D717
Antragsteller: DIEWE GmbH Stand: 05.10.2016
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: H15
Genehm.Nr.: e11*2007/46*2977*..
Handelsbez.: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Variante(n): Allradantrieb, Frontantrieb, Q30
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 250 VA
26P x = 250 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 230 y = 220 8 HA
27F x = 280 y = 270 30 HA
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 30 VA
