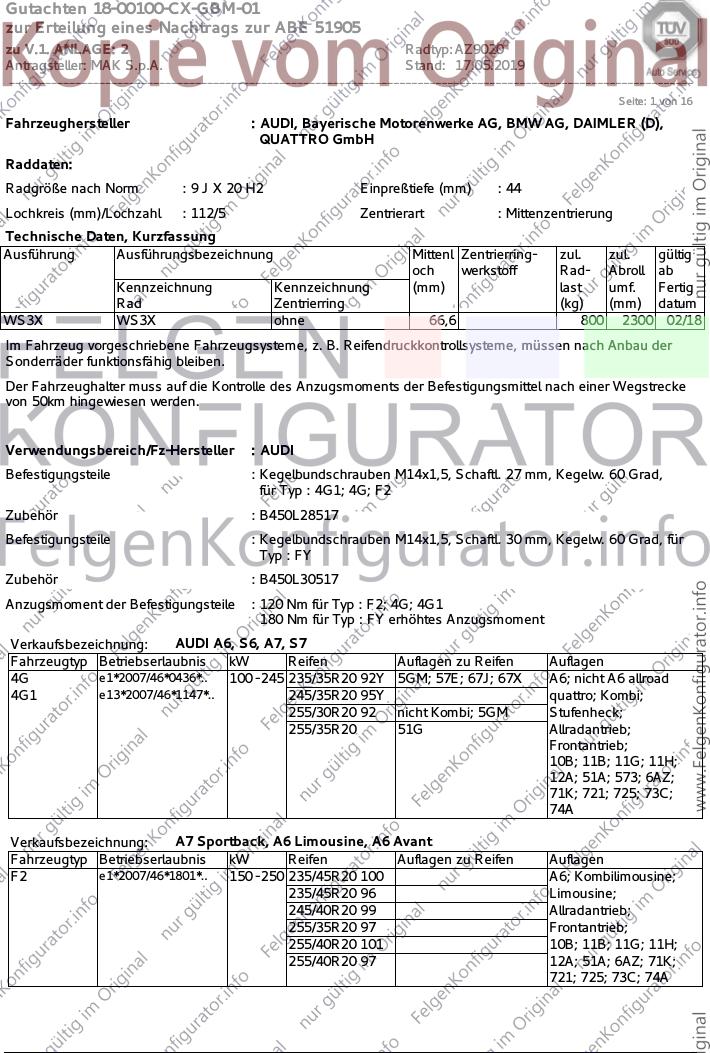

Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 1 von 16
Fahrzeughersteller : AUDI, Bayerische Motorenwerke AG, BMW AG, DAIMLER (D),
QUATTRO GmbH
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 44
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WS3X WS3X ohne 66,6 800 2300 02/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 4G1; 4G; F2
Zubehör : B450L28517
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad, für
Typ : FY
Zubehör : B450L30517
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : F2; 4G; 4G1
180 Nm für Typ : FY erhöhtes Anzugsmoment
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 100 - 245 235/35R20 92Y 5GM; 57E; 67J; 67X A6; nicht A6 allroad
4G1 e13*2007/46*1147*.. 245/35R20 95Y quattro; Kombi;
255/30R20 92 nicht Kombi; 5GM Stufenheck;
255/35R20 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 73C;
74A
Verkaufsbezeichnung: A7 Sportback, A6 Limousine, A6 Avant
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 150 - 250 235/45R20 100 A6; Kombilimousine;
235/45R20 96 Limousine;
245/40R20 99 Allradantrieb;
255/35R20 97 Frontantrieb;
255/40R20 101 10B; 11B; 11G; 11H;
255/40R20 97 12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 2 von 16

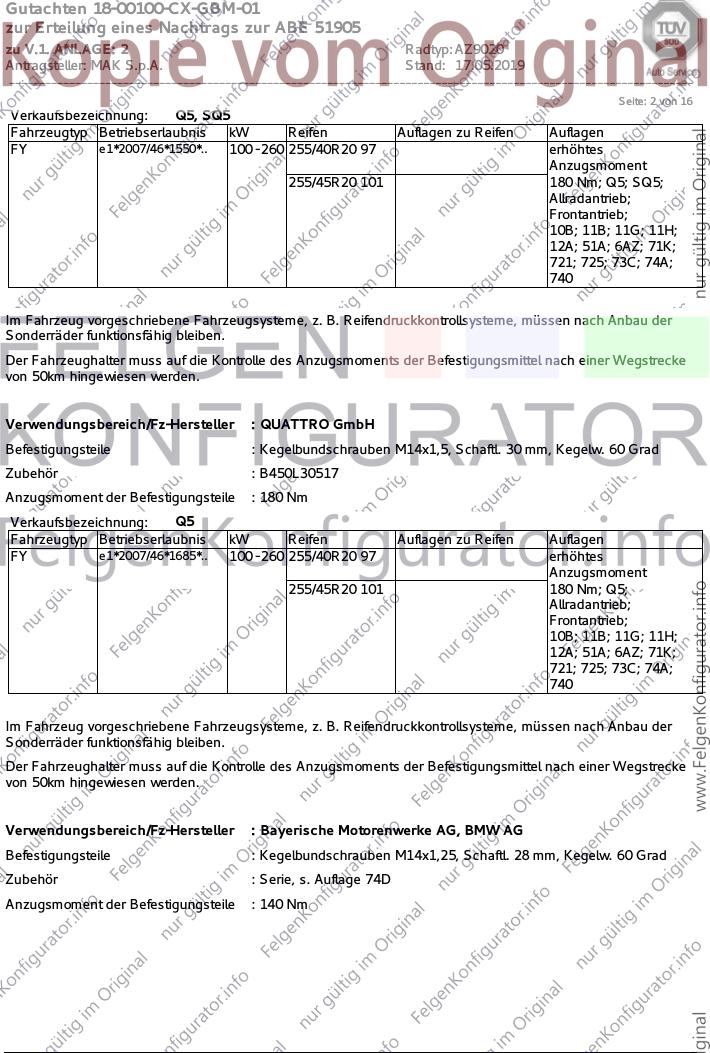

Verkaufsbezeichnung: Q5, SQ5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 255/40R20 97 erhöhtes
Anzugsmoment
255/45R20 101 180 Nm; Q5; SQ5;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : B450L30517
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 255/40R20 97 erhöhtes
Anzugsmoment
255/45R20 101 180 Nm; Q5;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : Bayerische Motorenwerke AG, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 140 Nm
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

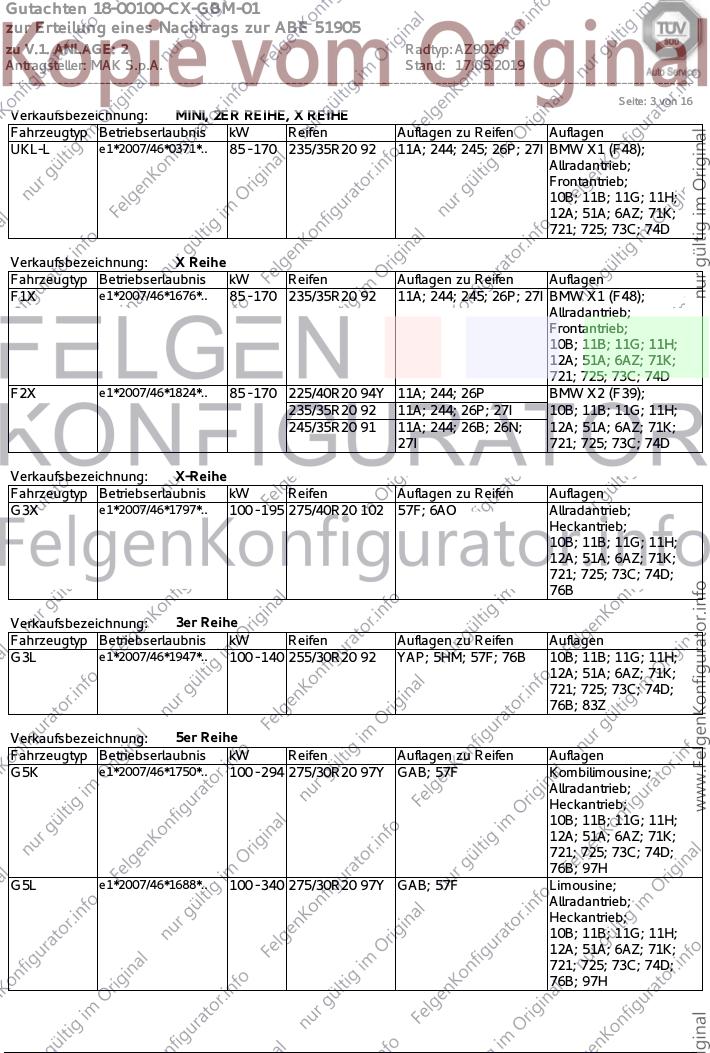

Seite: 3 von 16
Verkaufsbezeichnung: MINI, 2ER REIHE, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-L e1*2007/46*0371*.. 85 - 170 235/35R20 92 11A; 244; 245; 26P; 27I BMW X1 (F48);
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: X Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1X e1*2007/46*1676*.. 85 - 170 235/35R20 92 11A; 244; 245; 26P; 27I BMW X1 (F48);
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D
F2X e1*2007/46*1824*.. 85 - 170 225/40R20 94Y 11A; 244; 26P BMW X2 (F39);
235/35R20 92 11A; 244; 26P; 27I 10B; 11B; 11G; 11H;
245/35R20 91 11A; 244; 26B; 26N; 12A; 51A; 6AZ; 71K;
27I 721; 725; 73C; 74D
Verkaufsbezeichnung: X-Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3X e1*2007/46*1797*.. 100 - 195 275/40R20 102 57F; 6AO Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
76B
Verkaufsbezeichnung: 3er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3L e1*2007/46*1947*.. 100 - 140 255/30R20 92 YAP; 5HM; 57F; 76B 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
76B; 83Z
Verkaufsbezeichnung: 5er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G5K e1*2007/46*1750*.. 100 - 294 275/30R20 97Y GAB; 57F Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
76B; 97H
G5L e1*2007/46*1688*.. 100 - 340 275/30R20 97Y GAB; 57F Limousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
76B; 97H
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

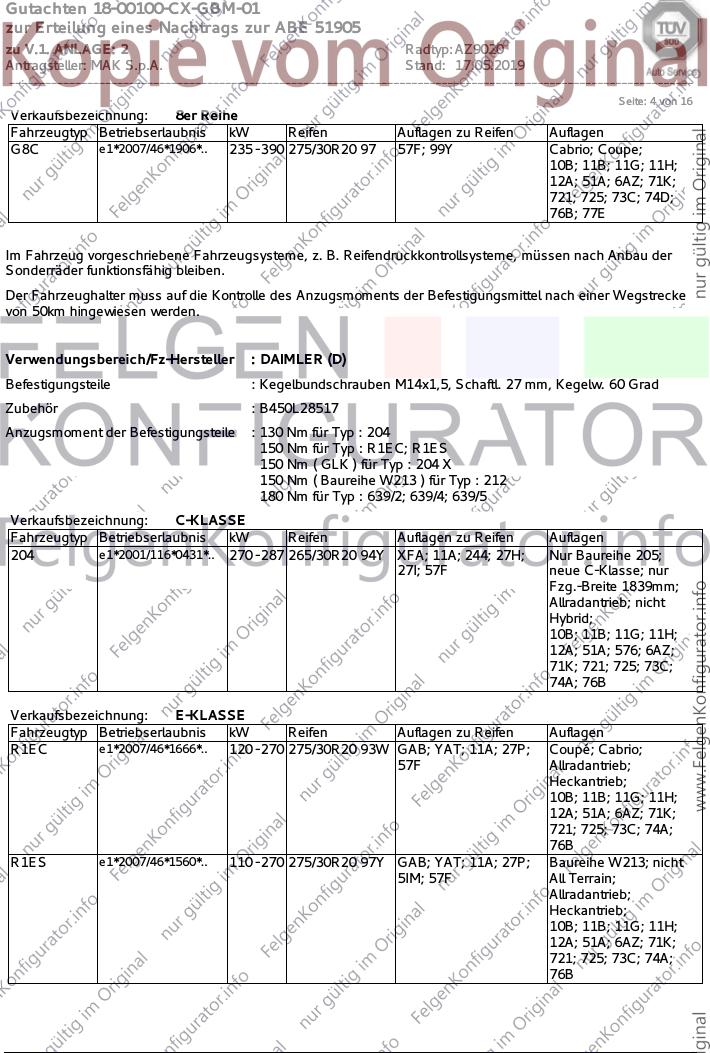

Seite: 4 von 16
Verkaufsbezeichnung: 8er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G8C e1*2007/46*1906*.. 235 - 390 275/30R20 97 57F; 99Y Cabrio; Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
76B; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : B450L28517
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 204
150 Nm für Typ : R1EC; R1ES
150 Nm ( GLK ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
180 Nm für Typ : 639/2; 639/4; 639/5
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 270 - 287 265/30R20 94Y XFA; 11A; 244; 27H; Nur Baureihe 205;
27I; 57F neue C-Klasse; nur
Fzg.-Breite 1839mm;
Allradantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 576; 6AZ;
71K; 721; 725; 73C;
74A; 76B
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 275/30R20 93W GAB; YAT; 11A; 27P; Coupé; Cabrio;
57F Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
76B
R1ES e1*2007/46*1560*.. 110 - 270 275/30R20 97Y GAB; YAT; 11A; 27P; Baureihe W213; nicht
5IM; 57F All Terrain;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
76B
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

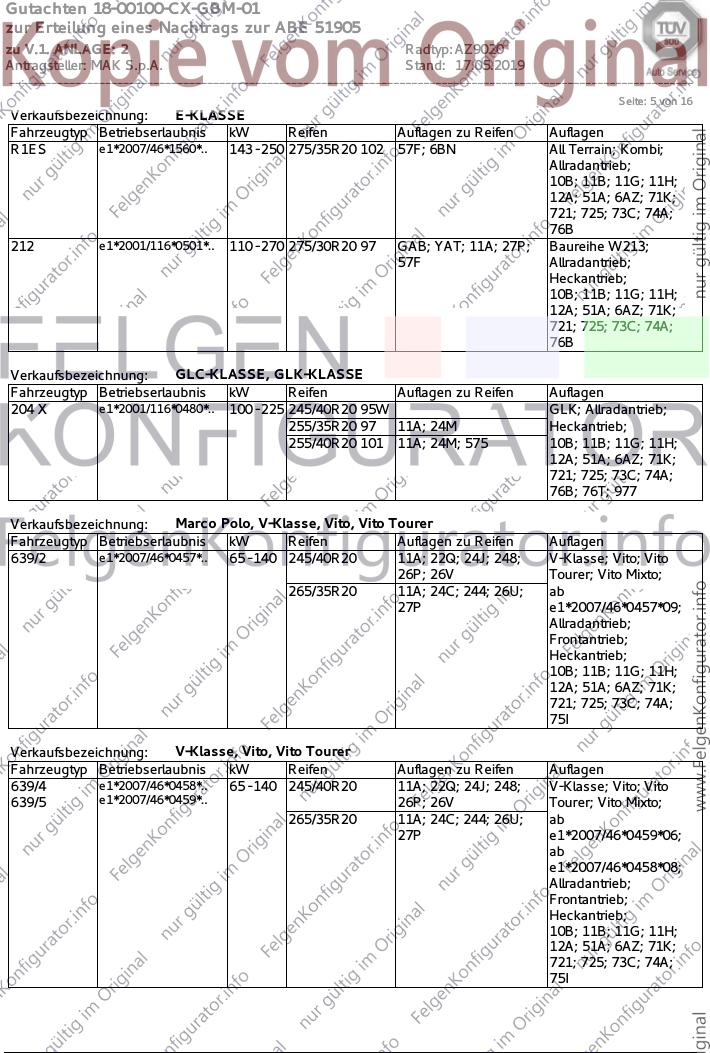

Seite: 5 von 16
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1ES e1*2007/46*1560*.. 143 - 250 275/35R20 102 57F; 6BN All Terrain; Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
76B
212 e1*2001/116*0501*.. 110 - 270 275/30R20 97 GAB; YAT; 11A; 27P; Baureihe W213;
57F Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
76B
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 245/40R20 95W GLK; Allradantrieb;
255/35R20 97 11A; 24M Heckantrieb;
255/40R20 101 11A; 24M; 575 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
76B; 76T; 977
Verkaufsbezeichnung: Marco Polo, V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 140 245/40R20 11A; 22Q; 24J; 248; V-Klasse; Vito; Vito
26P; 26V Tourer; Vito Mixto;
265/35R20 11A; 24C; 244; 26U; ab
27P e1*2007/46*0457*09;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
75I
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 140 245/40R20 11A; 22Q; 24J; 248; V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 26P; 26V Tourer; Vito Mixto;
265/35R20 11A; 24C; 244; 26U; ab
27P e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74A;
75I
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 6 von 16
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

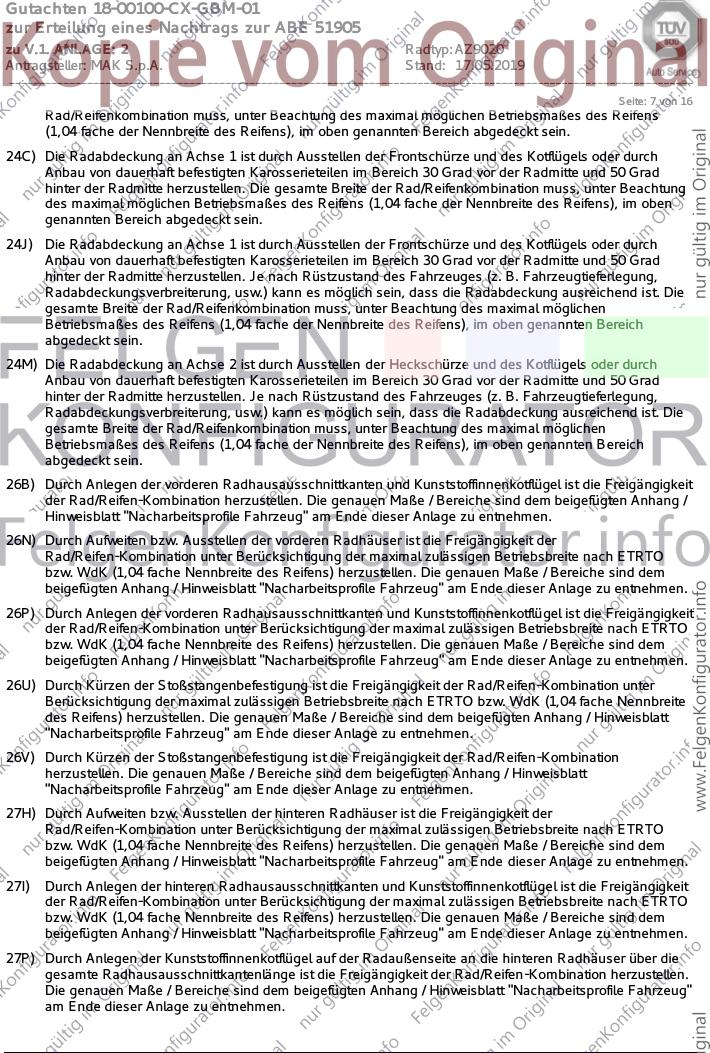

Seite: 7 von 16
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26U) Durch Kürzen der Stoßstangenbefestigung ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt
"Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26V) Durch Kürzen der Stoßstangenbefestigung ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt
"Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 8 von 16

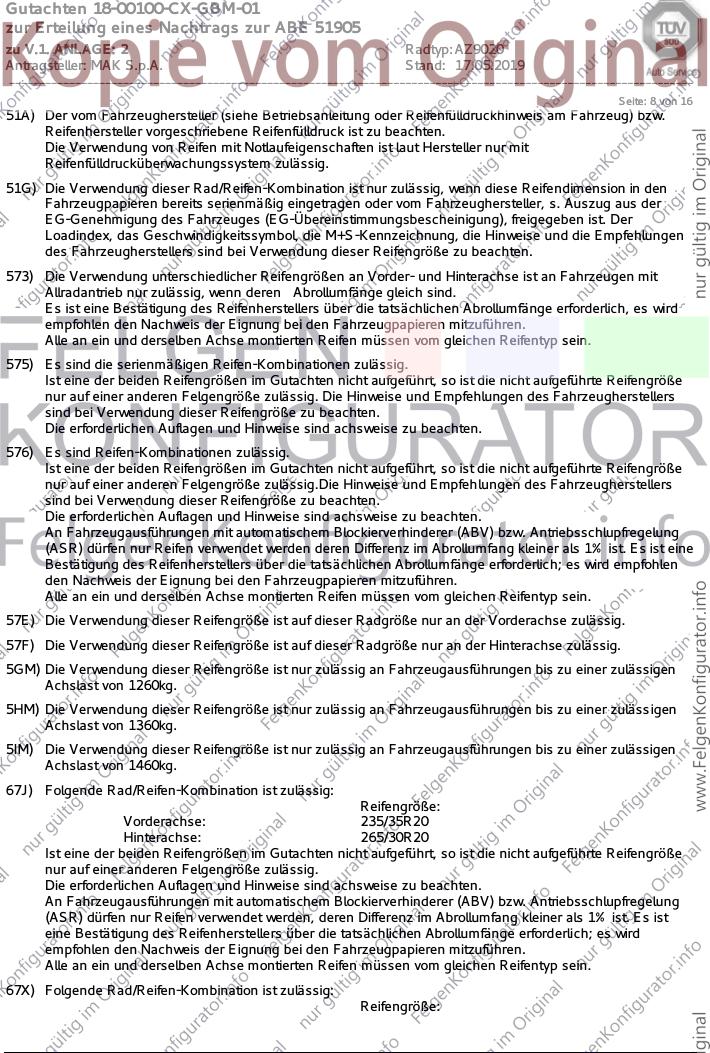

51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
576) Es sind Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden deren Differenz im Abrollumfang kleiner als 1% ist. Es ist eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen
den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1360kg.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 9 von 16

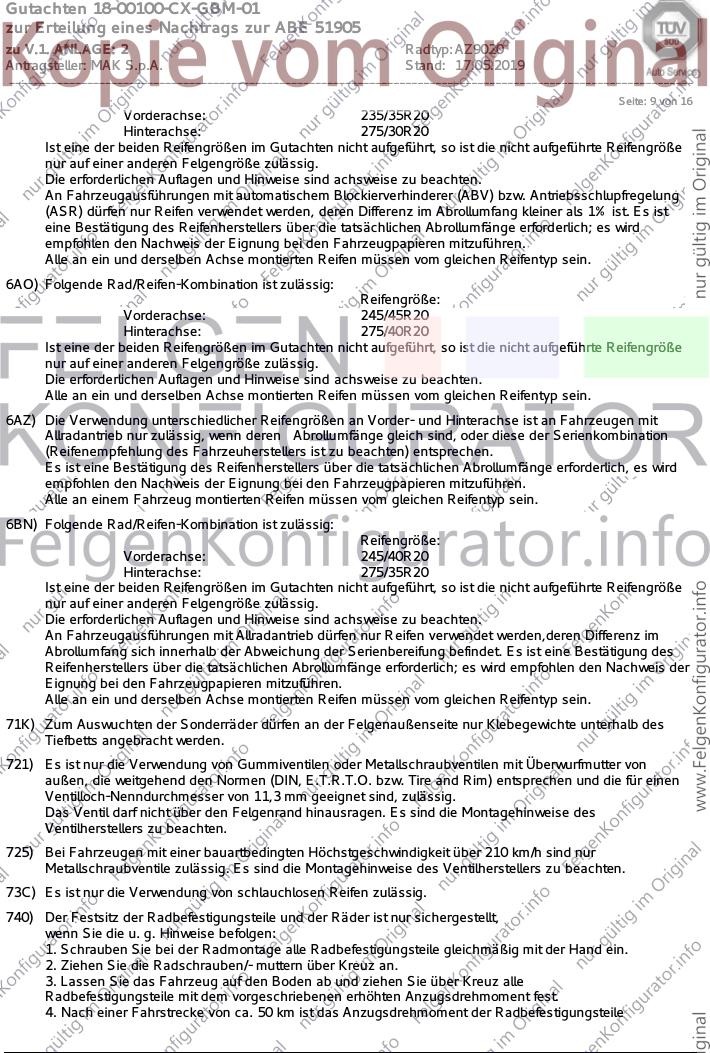

Vorderachse: 235/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AO) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R20
Hinterachse: 275/40R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AZ) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
(Reifenempfehlung des Fahrzeuherstellers ist zu beachten) entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an einem Fahrzeug montierten Reifen müssen vom gleichen Reifentyp sein.
6BN) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R20
Hinterachse: 275/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

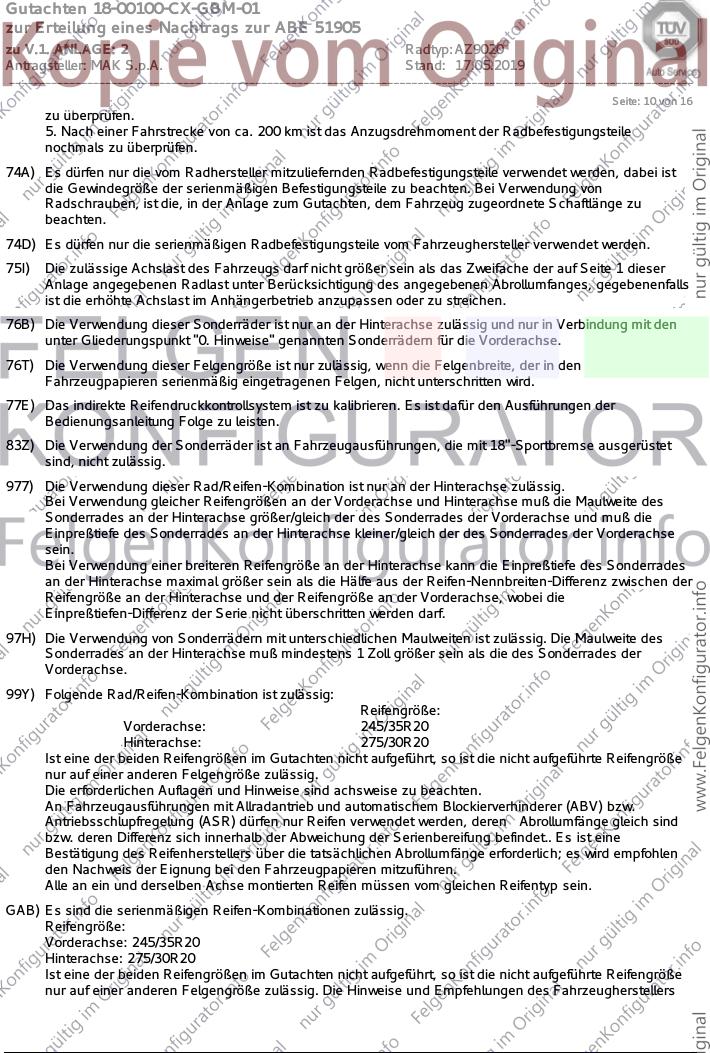

Seite: 10 von 16
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83Z) Die Verwendung der Sonderräder ist an Fahrzeugausführungen, die mit 18"-Sportbremse ausgerüstet
sind, nicht zulässig.
977) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig.
Bei Verwendung gleicher Reifengrößen an der Vorderachse und Hinterachse muß die Maulweite des
Sonderrades an der Hinterachse größer/gleich der des Sonderrades der Vorderachse und muß die
Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des Sonderrades der Vorderachse
sein.
Bei Verwendung einer breiteren Reifengröße an der Hinterachse kann die Einpreßtiefe des Sonderrades
an der Hinterachse maximal größer sein als die Hälfe aus der Reifen-Nennbreiten-Differenz zwischen der
Reifengröße an der Hinterachse und der Reifengröße an der Vorderachse, wobei die
Einpreßtiefen-Differenz der Serie nicht überschritten werden darf.
97H) Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig. Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1 Zoll größer sein als die des Sonderrades der
Vorderachse.
99Y) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind
bzw. deren Differenz sich innerhalb der Abweichung der Serienbereifung befindet.. Es ist eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen
den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GAB) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 11 von 16
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.

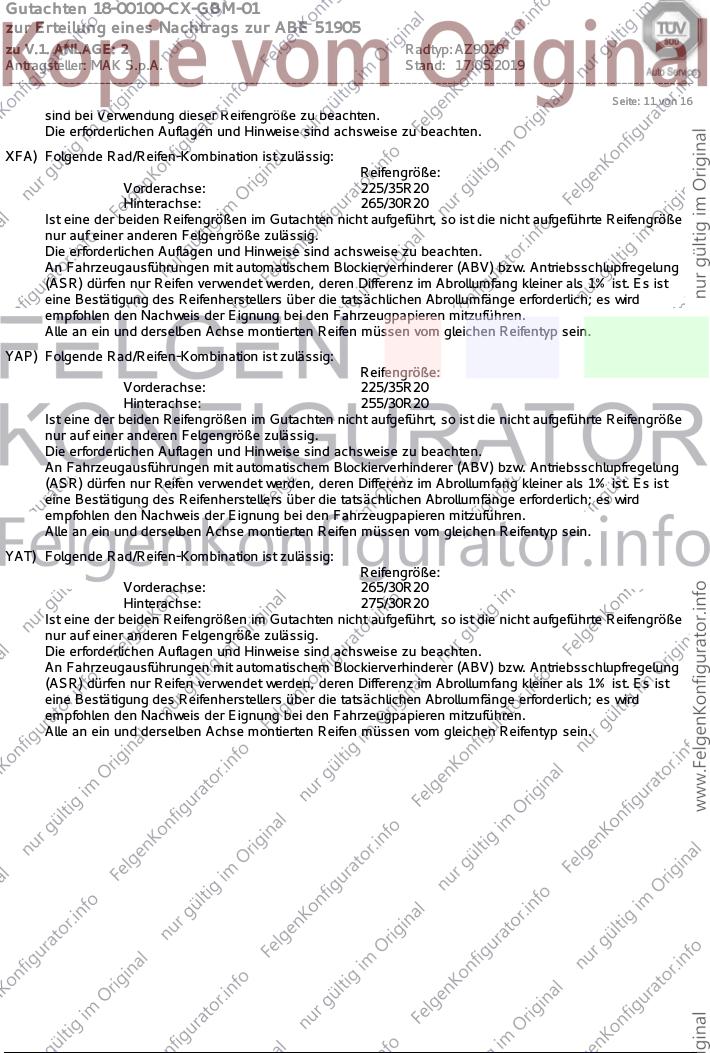

XFA) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAP) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R20
Hinterachse: 255/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAT) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 12 von 16

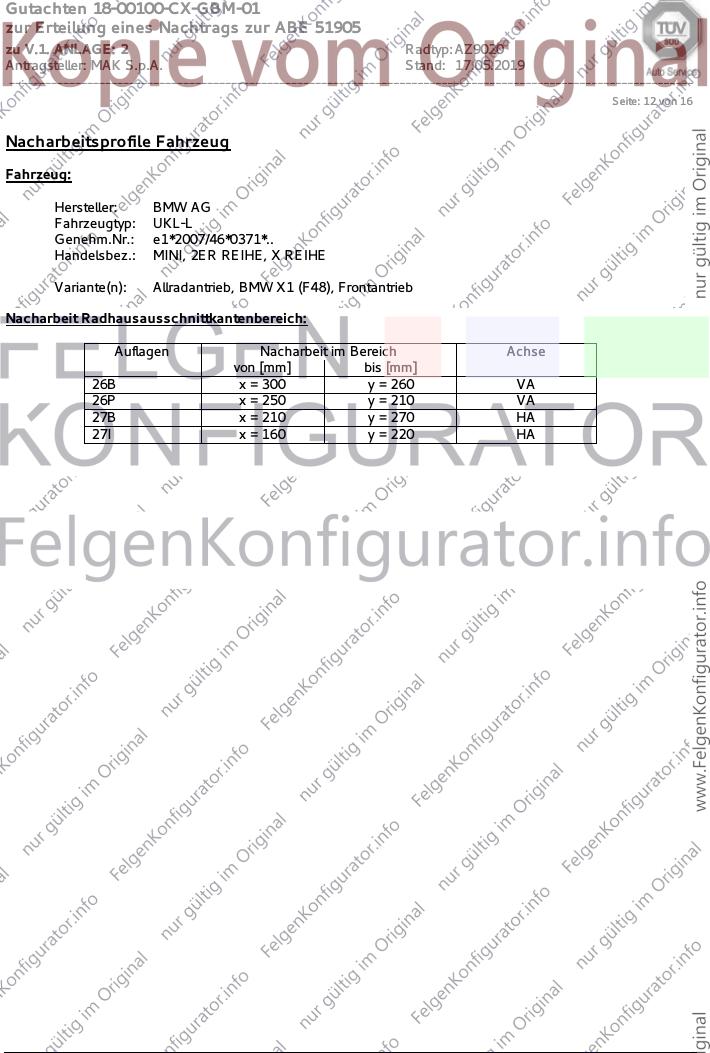

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Allradantrieb, BMW X1 (F48), Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 13 von 16
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2X
Genehm.Nr.: e1*2007/46*1824*..
Handelsbez.: X Reihe
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 14 von 16
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1X
Genehm.Nr.: e1*2007/46*1676*..
Handelsbez.: X Reihe
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 15 von 16

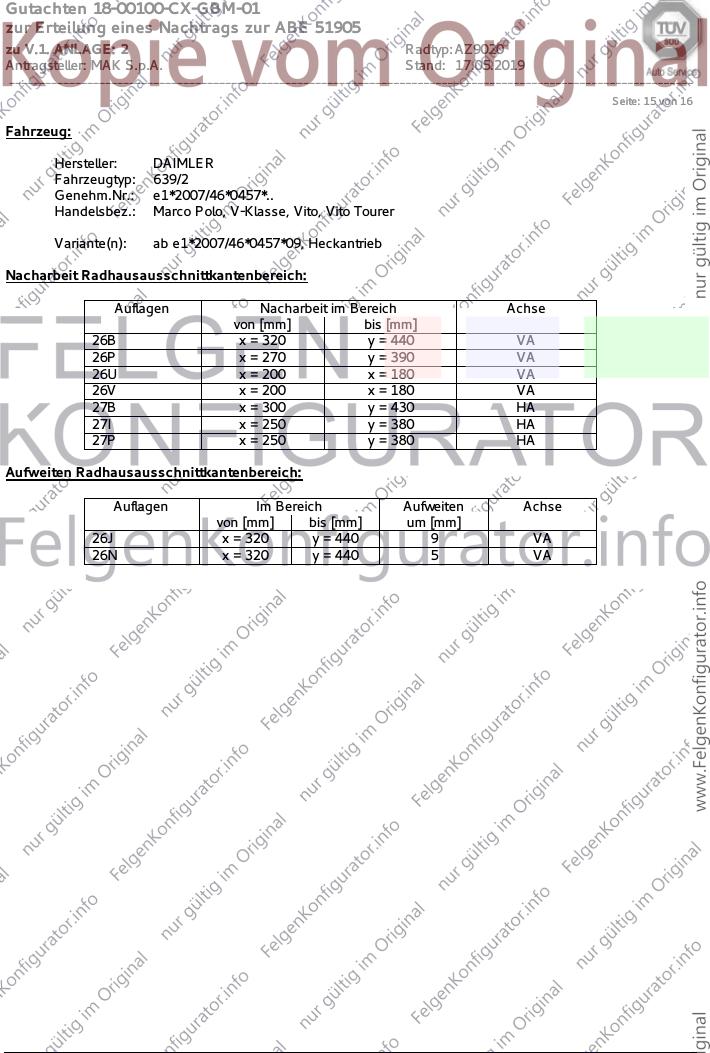

Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/2
Genehm.Nr.: e1*2007/46*0457*..
Handelsbez.: Marco Polo, V-Klasse, Vito, Vito Tourer
Variante(n): ab e1*2007/46*0457*09, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
27P x = 250 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Gutachten 18-00100-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51905
zu V.1. ANLAGE: 2 Radtyp: AZ9020
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 16 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
