Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

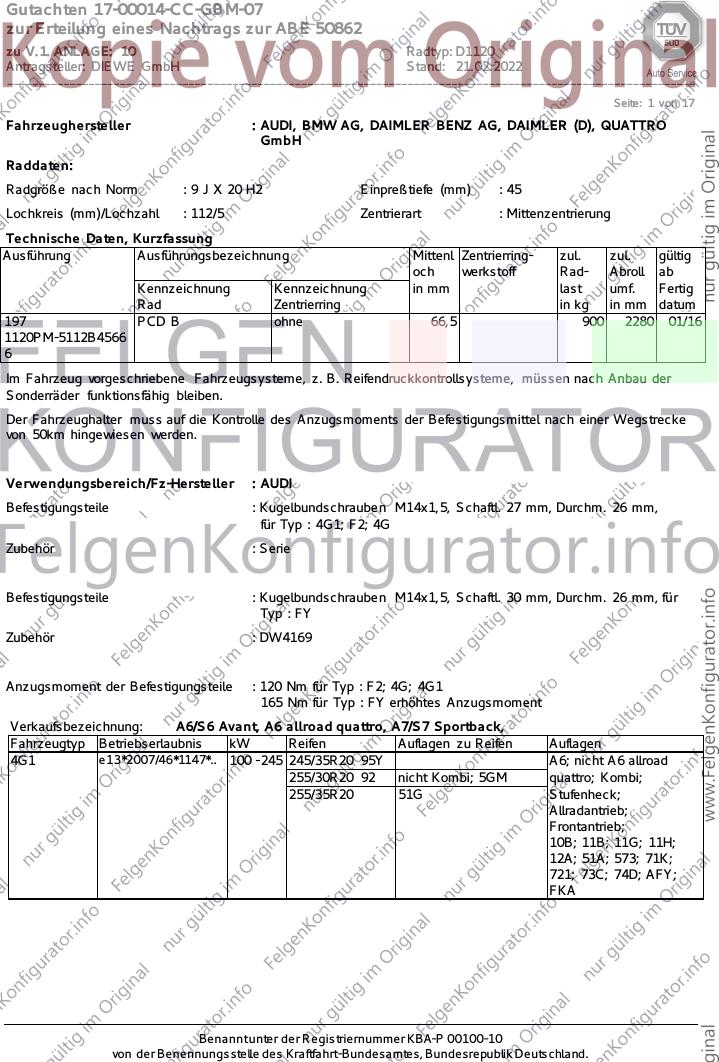

Seite: 1 von 17
Fahrzeughersteller : AUDI, BMW AG, DAIMLER BENZ AG, DAIMLER (D), QUATTRO
GmbH
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
197 PCD B ohne 66,5 900 2280 01/16
1120PM-5112B4566
6
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm,
für Typ : 4G1; F2; 4G
Zubehör : Serie
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 26 mm, für
Typ : FY
Zubehör : DW4169
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : F2; 4G; 4G1
165 Nm für Typ : FY erhöhtes Anzugsmoment
Verkaufsbezeichnung: A6/S6 Avant, A6 allroad quattro, A7/S7 Sportback,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G1 e13*2007/46*1147*.. 100 - 245 245/35R20 95Y A6; nicht A6 allroad
255/30R20 92 nicht Kombi; 5GM quattro; Kombi;
255/35R20 51G Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; AFY;
FKA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 2 von 17

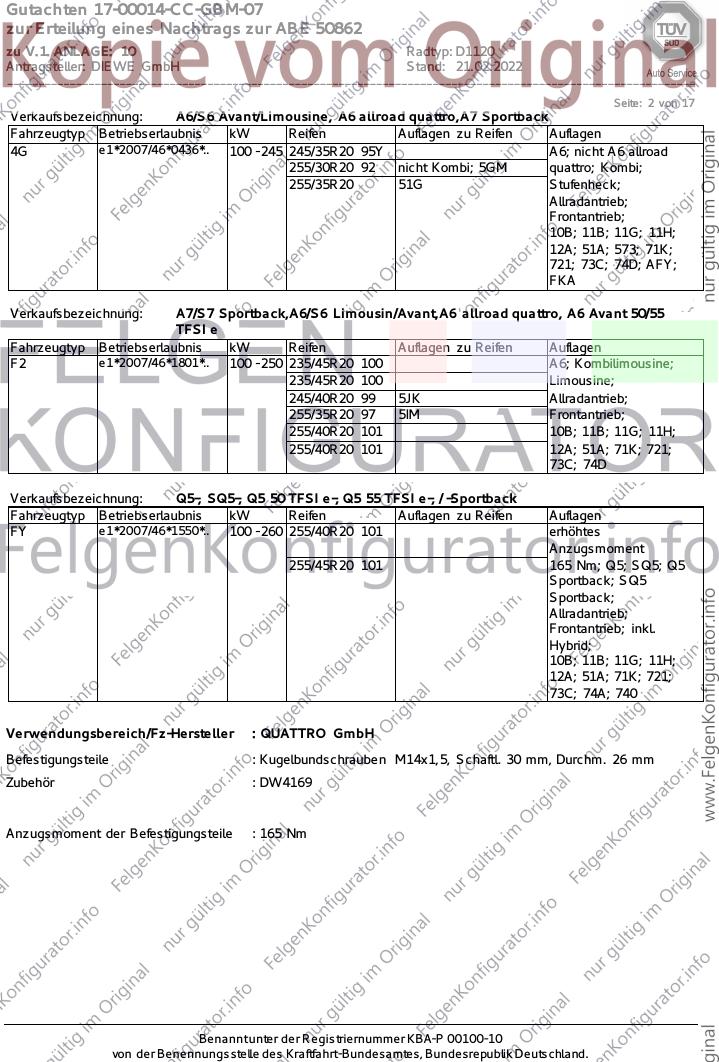

Verkaufsbezeichnung: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 100 - 245 245/35R20 95Y A6; nicht A6 allroad
255/30R20 92 nicht Kombi; 5GM quattro; Kombi;
255/35R20 51G Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; AFY;
FKA
Verkaufsbezeichnung: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55
TFSI e
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 100 - 250 235/45R20 100 A6; Kombilimousine;
235/45R20 100 Limousine;
245/40R20 99 5JK Allradantrieb;
255/35R20 97 5IM Frontantrieb;
255/40R20 101 10B; 11B; 11G; 11H;
255/40R20 101 12A; 51A; 71K; 721;
73C; 74D
Verkaufsbezeichnung: Q5-, SQ5-, Q5 50 TFSI e-, Q5 55 TFSI e-, / -Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 255/40R20 101 erhöhtes
Anzugsmoment
255/45R20 101 165 Nm; Q5; SQ5; Q5
Sportback; SQ5
Sportback;
Allradantrieb;
Frontantrieb; inkl.
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 740
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 26 mm
Zubehör : DW4169
Anzugsmoment der Befestigungsteile : 165 Nm
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 3 von 17

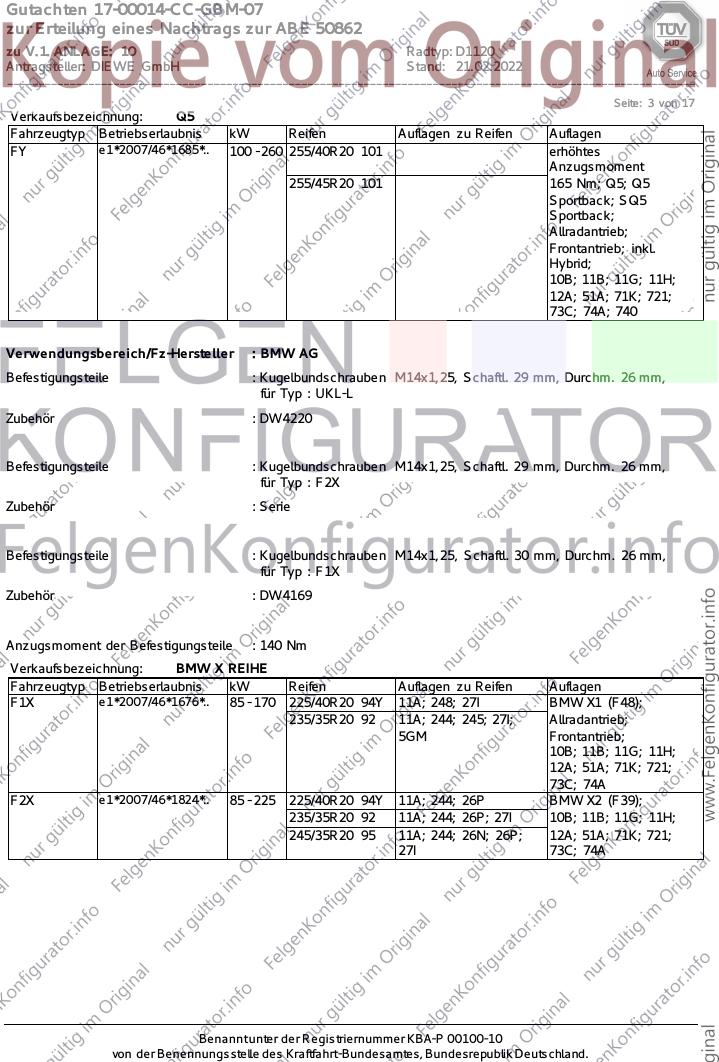

Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 255/40R20 101 erhöhtes
Anzugsmoment
255/45R20 101 165 Nm; Q5; Q5
Sportback; SQ5
Sportback;
Allradantrieb;
Frontantrieb; inkl.
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 740
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kugelbundschrauben M14x1,25, Schaftl. 29 mm, Durchm. 26 mm,
für Typ : UKL-L
Zubehör : DW4220
Befestigungsteile : Kugelbundschrauben M14x1,25, Schaftl. 29 mm, Durchm. 26 mm,
für Typ : F2X
Zubehör : Serie
Befestigungsteile : Kugelbundschrauben M14x1,25, Schaftl. 30 mm, Durchm. 26 mm,
für Typ : F1X
Zubehör : DW4169
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: BMW X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1X e1*2007/46*1676*.. 85 - 170 225/40R20 94Y 11A; 248; 27I BMW X1 (F48);
235/35R20 92 11A; 244; 245; 27I; Allradantrieb;
5GM Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
F2X e1*2007/46*1824*.. 85 - 225 225/40R20 94Y 11A; 244; 26P BMW X2 (F39);
235/35R20 92 11A; 244; 26P; 27I 10B; 11B; 11G; 11H;
245/35R20 95 11A; 244; 26N; 26P; 12A; 51A; 71K; 721;
27I 73C; 74A
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 4 von 17

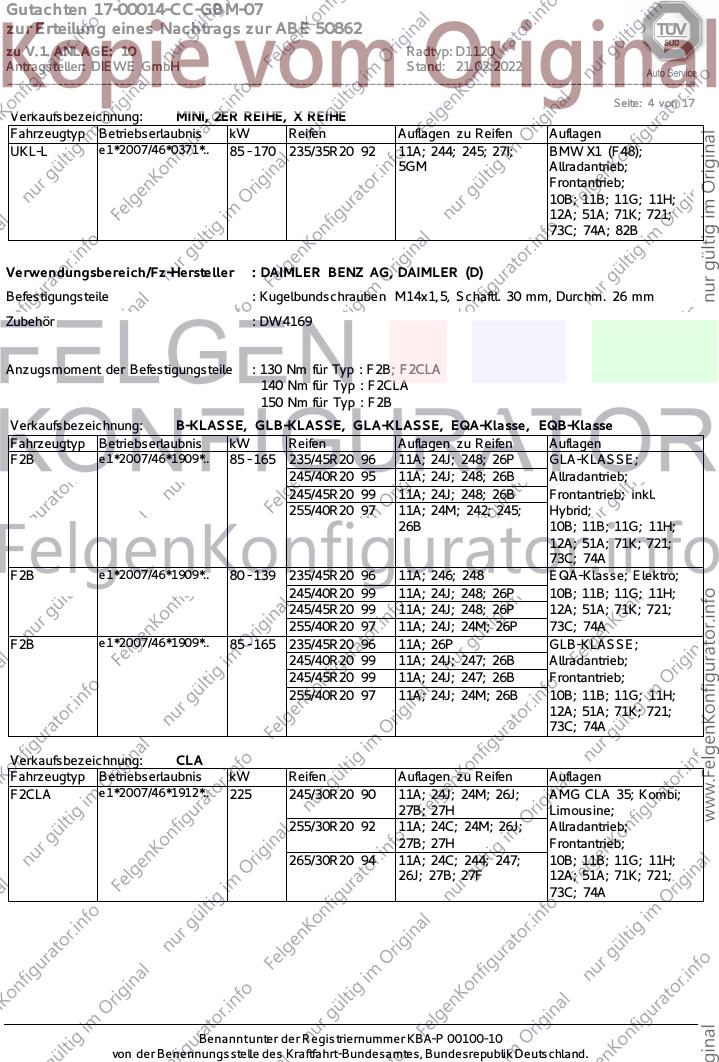

Verkaufsbezeichnung: MINI, 2ER REIHE, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-L e1*2007/46*0371*.. 85 - 170 235/35R20 92 11A; 244; 245; 27I; BMW X1 (F48);
5GM Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 82B
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ AG, DAIMLER (D)
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 26 mm
Zubehör : DW4169
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2B; F2CLA
140 Nm für Typ : F2CLA
150 Nm für Typ : F2B
Verkaufsbezeichnung: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 85 - 165 235/45R20 96 11A; 24J; 248; 26P GLA-KLASSE;
245/40R20 95 11A; 24J; 248; 26B Allradantrieb;
245/45R20 99 11A; 24J; 248; 26B Frontantrieb; inkl.
255/40R20 97 11A; 24M; 242; 245; Hybrid;
26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
F2B e1*2007/46*1909*.. 80 - 139 235/45R20 96 11A; 246; 248 EQA-Klasse; Elektro;
245/40R20 99 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
245/45R20 99 11A; 24J; 248; 26P 12A; 51A; 71K; 721;
255/40R20 97 11A; 24J; 24M; 26P 73C; 74A
F2B e1*2007/46*1909*.. 85 - 165 235/45R20 96 11A; 26P GLB-KLASSE;
245/40R20 99 11A; 24J; 247; 26B Allradantrieb;
245/45R20 99 11A; 24J; 247; 26B Frontantrieb;
255/40R20 97 11A; 24J; 24M; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 225 245/30R20 90 11A; 24J; 24M; 26J; AMG CLA 35; Kombi;
27B; 27H Limousine;
255/30R20 92 11A; 24C; 24M; 26J; Allradantrieb;
27B; 27H Frontantrieb;
265/30R20 94 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26J; 27B; 27F 12A; 51A; 71K; 721;
73C; 74A
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

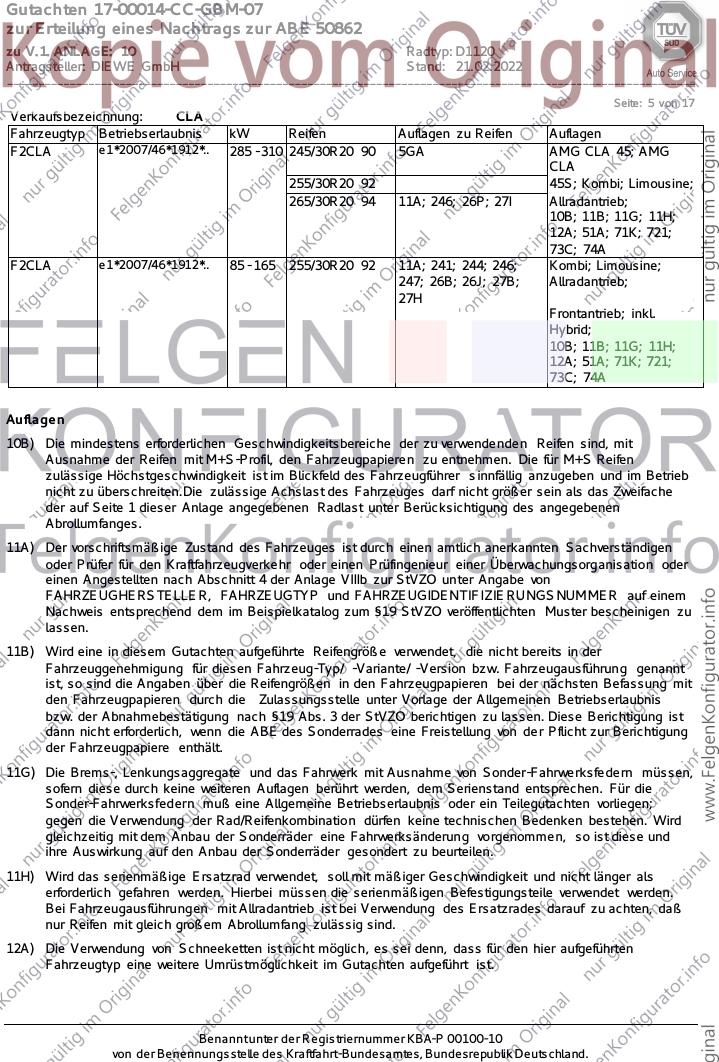

Seite: 5 von 17
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 285 - 310 245/30R20 90 5GA AMG CLA 45; AMG
CLA
255/30R20 92 45S; Kombi; Limousine;
265/30R20 94 11A; 246; 26P; 27I Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
F2CLA e1*2007/46*1912*.. 85 - 165 255/30R20 92 11A; 241; 244; 246; Kombi; Limousine;
247; 26B; 26J; 27B; Allradantrieb;
27H
Frontantrieb; inkl.
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer s innfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröß e verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 6 von 17
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen

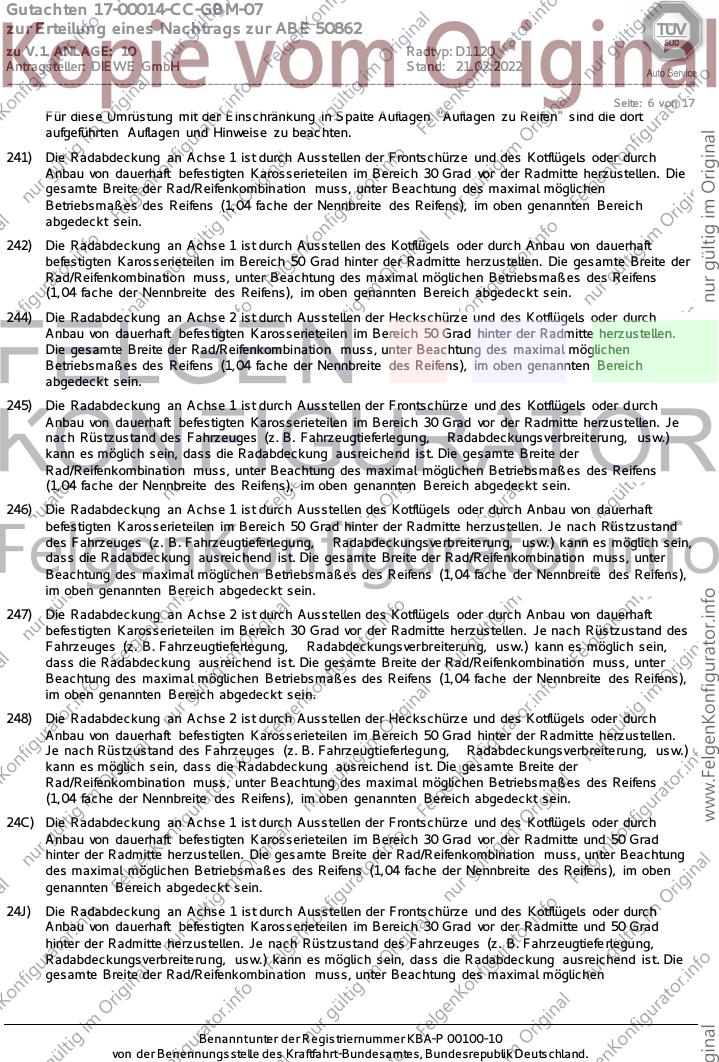

Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 7 von 17
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des max imal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigk eit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beacht en.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

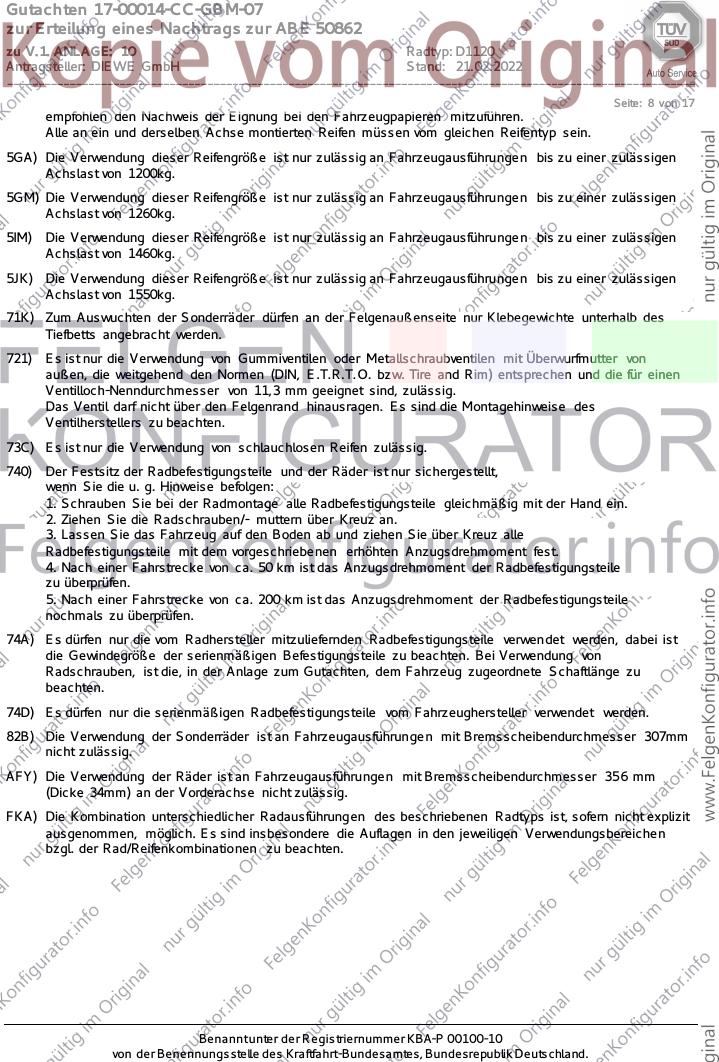

Seite: 8 von 17
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
82B) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 307mm
nicht zulässig.
AFY) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
FKA) Die Kombination unterschiedlicher Radausführungen des beschriebenen Radtyps ist, sofern nicht explizit
ausgenommen, möglich. Es sind insbesondere die Auflagen in den jeweiligen Verwendungsbereichen
bzgl. der Rad/Reifenkombinationen zu beachten.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 9 von 17

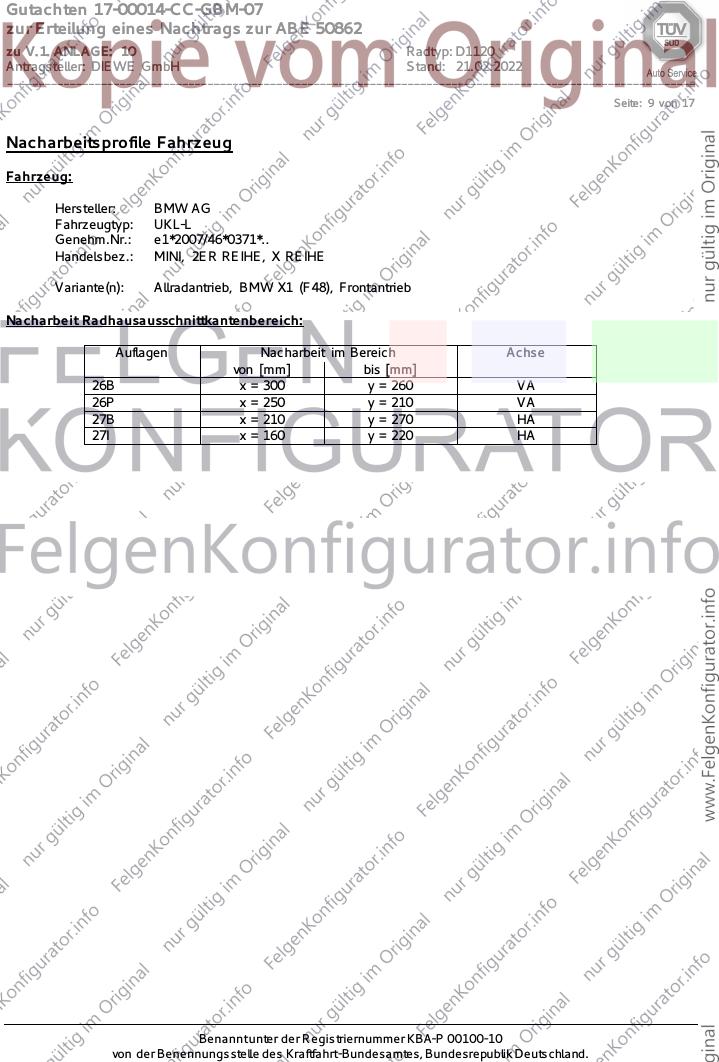

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Allradantrieb, BMW X1 (F48), Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

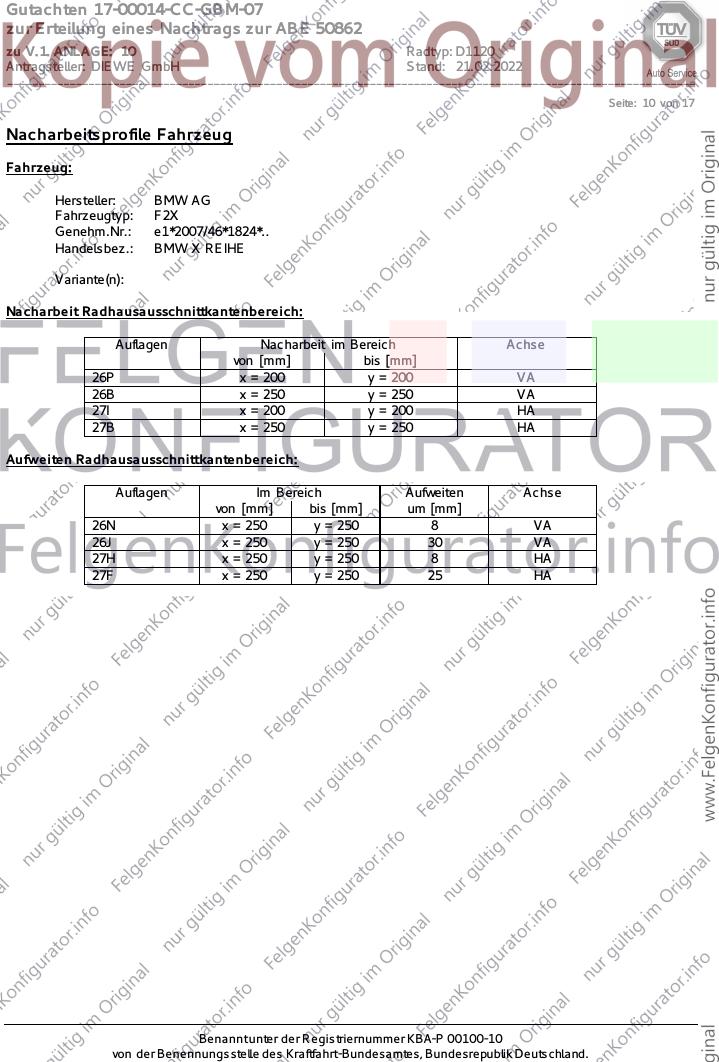

Seite: 10 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2X
Genehm.Nr.: e1*2007/46*1824*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

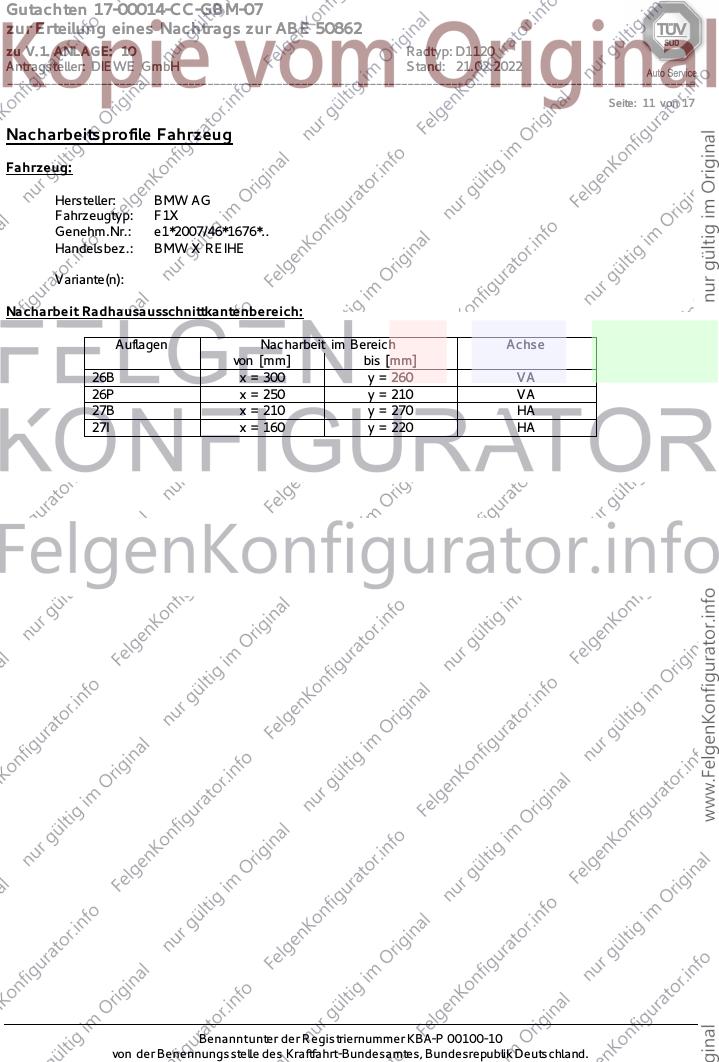

Seite: 11 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F1X
Genehm.Nr.: e1*2007/46*1676*..
Handelsbez.: BMW X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 260 VA
26P x = 250 y = 210 VA
27B x = 210 y = 270 HA
27I x = 160 y = 220 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

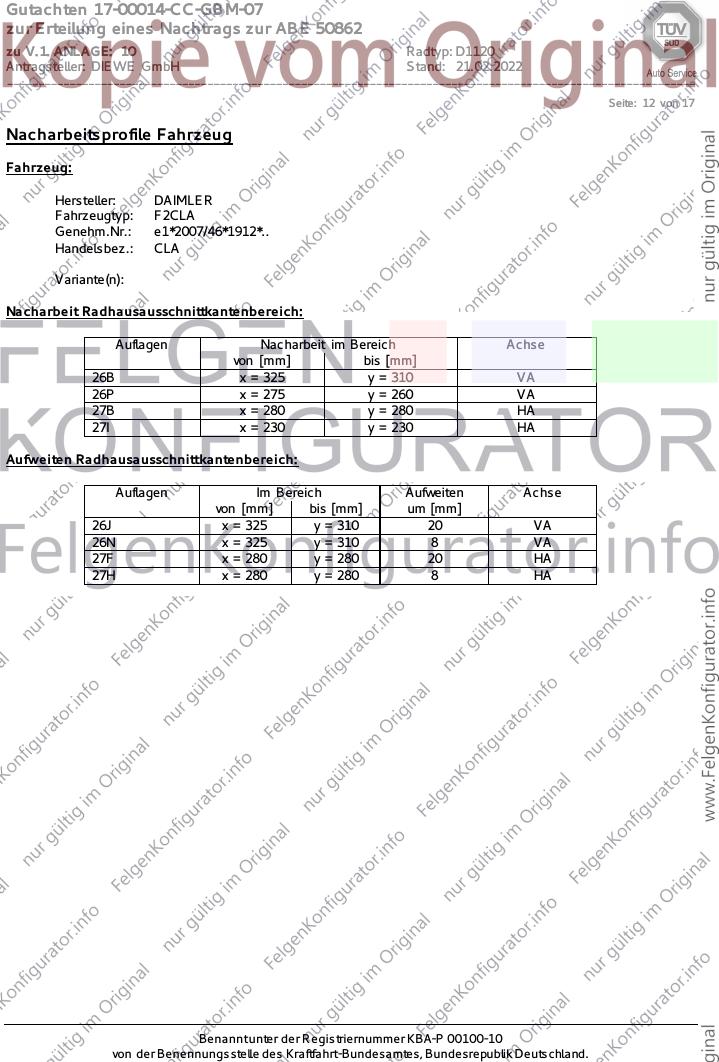

Seite: 12 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 325 y = 310 VA
26P x = 275 y = 260 VA
27B x = 280 y = 280 HA
27I x = 230 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 310 20 VA
26N x = 325 y = 310 8 VA
27F x = 280 y = 280 20 HA
27H x = 280 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

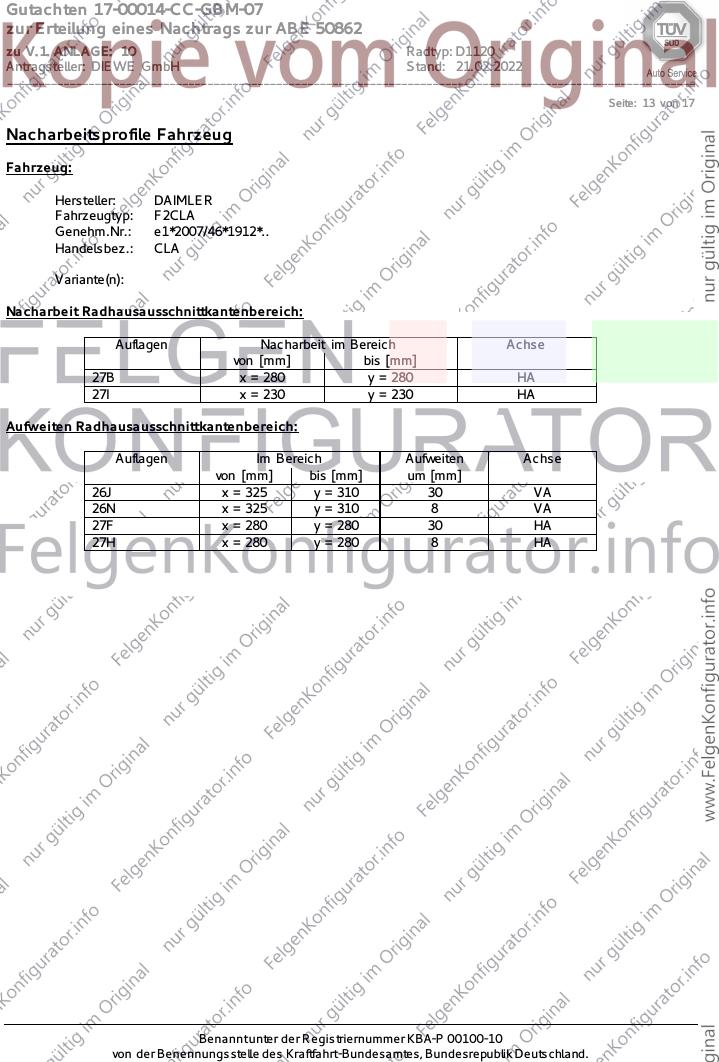

Seite: 13 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 280 y = 280 HA
27I x = 230 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 310 30 VA
26N x = 325 y = 310 8 VA
27F x = 280 y = 280 30 HA
27H x = 280 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 14 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 310 VA
26P x = 260 y = 260 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 310 30 VA
26N x = 310 y = 310 8 VA
27F x = 270 y = 290 30 HA
27H x = 270 y = 290 8 HA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 15 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 20 VA
26N x = 300 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________

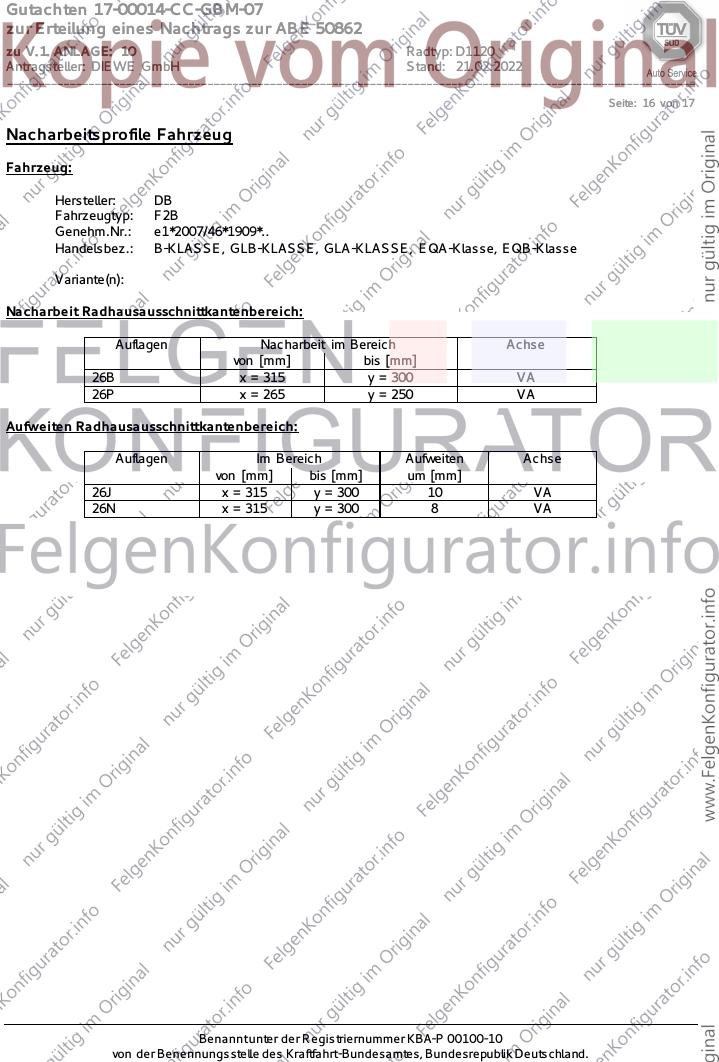

Seite: 16 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 315 y = 300 VA
26P x = 265 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 315 y = 300 10 VA
26N x = 315 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 17-00014-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50862
zu V.1. ANLAGE: 10 Radtyp: D1120
Antragsteller: DIEWE GmbH Stand: 21.02.2022
______________________________________________________________________________________________________________
Seite: 17 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 400 VA
26B x = 300 y = 450 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 450 20 VA
26N x = 300 y = 450 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
