TÜV AUSTRIA Deutschstraße 10 2024-AT-AUT-EX-0-001636
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
T E I L E G U T A C HT E N
TGA-Art: 13.1
366-0141-24-WIRD-TG
Hersteller: JMS-Fahrzeugteile GmbH
D-72654 Neckartenzlingen
Art: Sonderrad 10 J X 20 EH2+
Typ: Y2331DB 10J X 20
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XI X StV ZO die Abnahme des Ein -
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraft fahrzeugverkehr oder durch einen Kraft fahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführt en Fahrzeugtypen entsprechen auch nach erfolgt er Umrüstung den heute
gültigen Vorschrift en der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 2 von 7
Weitere Hinweise
Die Kombination unterschiedlicher Radausführungen dieses Radtyps Y2331DB 10J X 20 ist, sofern nicht
explizit ausgenommen, möglich. Es sind insbesondere die Auflagen in den Verwendungs bereichen bzgl. der
Rad-./Reifenkombinationen zu beachten!
Für Räder der Radausführungen die nur an der Vorderachse zulässig sind, ist an der Hinterachse der Radtyp
Y2331DB 21X10,5 in der Größe 10,5 J x 21 zu verwenden.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
Für Räder der Radausführungen die nur an der Hinterachse zulässig sind, ist an der Vorderachse der Radtyp
Y2331DA 8,5J X 20 in der Größe 8,5 J x 20 zu verwenden.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten- Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm / in mm tiefe last umf. Fertig.
Rad Zentrierring -zahl in mm in kg in mm Datum
511245571 Y2331DB 10J X 20 Ø73,1 - Ø57,1 112/5 57,1 45 820 2275 12/23
5/112 ET45
511245571 Y2331DB 10J X 20 RM 57,1 -73 112/5 57,1 45 850 2200 12/23
5/112 ET45 Barracuda /
Corspeed
511245665 Y2331DB 10J X 20 Ø73,1 - Ø66,6 112/5 66,5 45 790 2385 12/23
5/112 ET45
511245665 Y2331DB 10J X 20 Ø73,1 - Ø66,6 112/5 66,5 45 820 2275 12/23
5/112 ET45
511245665 Y2331DB 10J X 20 RM 66,6 -73 112/5 66,5 45 850 2200 12/23
5/112 ET45 Barracuda /
Corspeed
511245665DS05 Y2331DB 10J X 20 BCF22022 112/5 66,5 40 785 2385 12/23
5/112 ET45
511245665DS05 Y2331DB 10J X 20 BCF22022 112/5 66,5 40 810 2306 12/23
5/112 ET45
511245665DS05 Y2331DB 10J X 20 BCF22022 112/5 66,5 40 820 2275 12/23
5/112 ET45
511245665DS05 Y2331DB 10J X 20 BCF22022 112/5 66,5 40 850 2200 12/23
5/112 ET45
511245665DS10 Y2331DB 10J X 20 BCF22023 112/5 66,5 35 785 2385 12/23
5/112 ET45
511245665DS10 Y2331DB 10J X 20 BCF22023 112/5 66,5 35 810 2306 12/23
5/112 ET45
511245665DS10 Y2331DB 10J X 20 BCF22023 112/5 66,5 35 825 2269 12/23
5/112 ET45
511245665DS10 Y2331DB 10J X 20 BCF22023 112/5 66,5 35 835 2245 12/23
5/112 ET45
511245665DS10 Y2331DB 10J X 20 BCF22023 112/5 66,5 35 850 2200 12/23
5/112 ET45
511245665DS15 Y2331DB 10J X 20 BCF22024 112/5 66,5 30 785 2385 12/23
5/112 ET45
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 3 von 7
511245665DS15 Y2331DB 10J X 20 BCF22024 112/5 66,5 30 795 2361 12/23
5/112 ET45
511245665DS15 Y2331DB 10J X 20 BCF22024 112/5 66,5 30 820 2275 12/23
5/112 ET45
511245665DS15 Y2331DB 10J X 20 BCF22024 112/5 66,5 30 825 2269 12/23
5/112 ET45
511245665DS15 Y2331DB 10J X 20 BCF22024 112/5 66,5 30 850 2200 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 112/5 66,5 25 785 2385 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 112/5 66,5 25 795 2361 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 112/5 66,5 25 810 2306 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 112/5 66,5 25 825 2269 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 112/5 66,5 25 850 2200 12/23
5/112 ET45
511245665DS30 Y2331DB 10J X 20 6055668 112/5 66,5 15 785 2385 12/23
5/112 ET45
511245665DS30 Y2331DB 10J X 20 6055668 112/5 66,5 15 810 2306 12/23
5/112 ET45
511245665DS30 Y2331DB 10J X 20 6055668 112/5 66,5 15 825 2269 12/23
5/112 ET45
511245665DS30 Y2331DB 10J X 20 6055668 112/5 66,5 15 850 2200 12/23
5/112 ET45
511245731 Y2331DB 10J X 20 ohne 112/5 73,1 45 850 2200 12/23
5/112 ET45
5114340641 Y2331DB 10J X 20 Ø73,1 - Ø64,1 114,3/5 64,1 40 840 2220 12/23
5/114,3 ET40
5114340641 Y2331DB 10J X 20 RM 64,1 -73 114,3/5 64,1 40 850 2200 12/23
5/114,3 ET40 Barracuda /
Corspeed
5114340705 Y2331DB 10J X 20 RM 70,5 -73 114,3/5 70,5 40 850 2200 12/23
5/114,3 ET40 Barracuda /
Corspeed
5114340731 Y2331DB 10J X 20 ohne 114,3/5 73,1 40 850 2200 12/23
5/114,3 ET40
I.1. Beschreibung der Sonderräder
Hersteller : JMS-Fahrzeugteile GmbH
:
: D-72654 Neckartenzlingen
Handelsmarke : BARRACUDA
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13 kg
I.2. Radanschluss
siehe Anlage
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 4 von 7
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 5114340731:
: Außenseite : Innenseite
Handelsmarke : -- : BARRACUDA
Radtyp : -- : Y2331DB 10J X 20
Radgröße : -- : 10 J X 20 EH2+
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 12/23
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0141-24-W IRD-TB der TÜV AUSTRIA AUTOMOTIVE GMBH vom
08.03.2024.
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht 42SG0075-01 18.11.2010 TÜV RHEINLAND
DS
Technischer Bericht 42SG0009-06 03.09.2020 TÜV RHEINLAND
DS
Technischer Bericht 366-0141-24-WIRD-TB 08.03.2024 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpresstiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 12.2020 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbr auch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 5 von 7
Die Spurverbreiterung beträgt an den geprüften Fahrzeugen weniger als 2 % der serienmäßigen Spurweite.
Deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlic h.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA AUTOMOTIVE GMBH Reg. -
Nr 20110 029115 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 7 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungs verfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 6 von 7

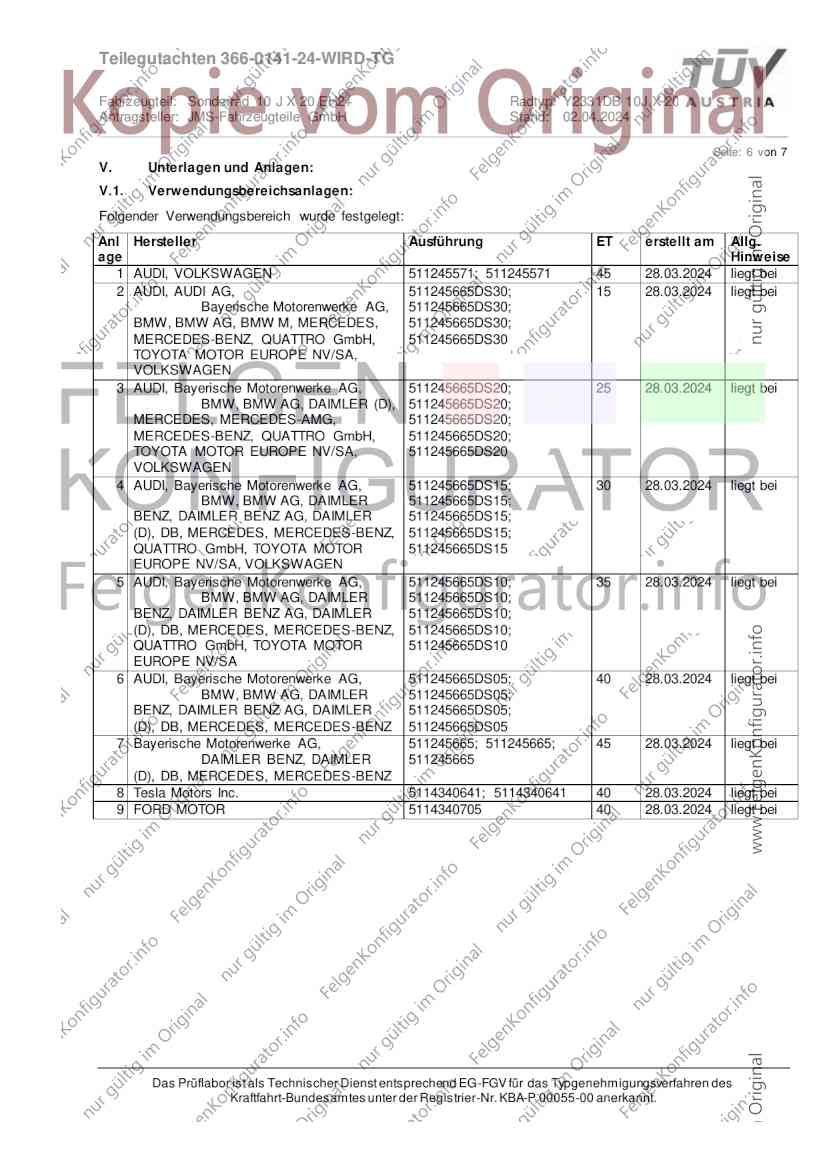

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, VOLKSWAGEN 511245571; 511245571 45 28.03.2024 liegt bei
2 AUDI, AUDI AG, 511245665DS30; 15 28.03.2024 liegt bei
Bayerische Motorenwerke AG, 511245665DS30;
BMW, BMW AG, BMW M, MERCEDES, 511245665DS30;
MERCEDES-BENZ, QUATTRO GmbH, 511245665DS30
TOYOTA MOTOR EUROPE NV/SA,
VOLKSWAGEN
3 AUDI, Bayerische Motorenwerke AG, 511245665DS20; 25 28.03.2024 liegt bei
BMW, BMW AG, DAIMLER (D), 511245665DS20;
MERCEDES, MERCEDES-AMG, 511245665DS20;
MERCEDES-BENZ, QUATTRO GmbH, 511245665DS20;
TOYOTA MOTOR EUROPE NV/SA, 511245665DS20
VOLKSWAGEN
4 AUDI, Bayerische Motorenwerke AG, 511245665DS15; 30 28.03.2024 liegt bei
BMW, BMW AG, DAIMLER 511245665DS15;
BENZ, DAIMLER BENZ AG, DAIMLER 511245665DS15;
(D), DB, MERCEDES, MERCEDES-BENZ, 511245665DS15;
QUATTRO GmbH, TOYOTA MOTOR 511245665DS15
EUROPE NV/SA, VOLKSWAGEN
5 AUDI, Bayerische Motorenwerke AG, 511245665DS10; 35 28.03.2024 liegt bei
BMW, BMW AG, DAIMLER 511245665DS10;
BENZ, DAIMLER BENZ AG, DAIMLER 511245665DS10;
(D), DB, MERCEDES, MERCEDES-BENZ, 511245665DS10;
QUATTRO GmbH, TOYOTA MOTOR 511245665DS10
EUROPE NV/SA
6 AUDI, Bayerische Motorenwerke AG, 511245665DS05; 40 28.03.2024 liegt bei
BMW, BMW AG, DAIMLER 511245665DS05;
BENZ, DAIMLER BENZ AG, DAIMLER 511245665DS05;
(D), DB, MERCEDES, MERCEDES-BENZ 511245665DS05
7 Bayerische Motorenwerke AG, 511245665; 511245665; 45 28.03.2024 liegt bei
DAIMLER BENZ, DAIMLER 511245665
(D), DB, MERCEDES, MERCEDES-BENZ
8 Tesla Motors Inc. 5114340641; 5114340641 40 28.03.2024 liegt bei
9 FORD MOTOR 5114340705 40 28.03.2024 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
Fahrzeugteil: Sonderrad 10 J X 20 EH2+ Radtyp: Y2331DB 10J X 20
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________

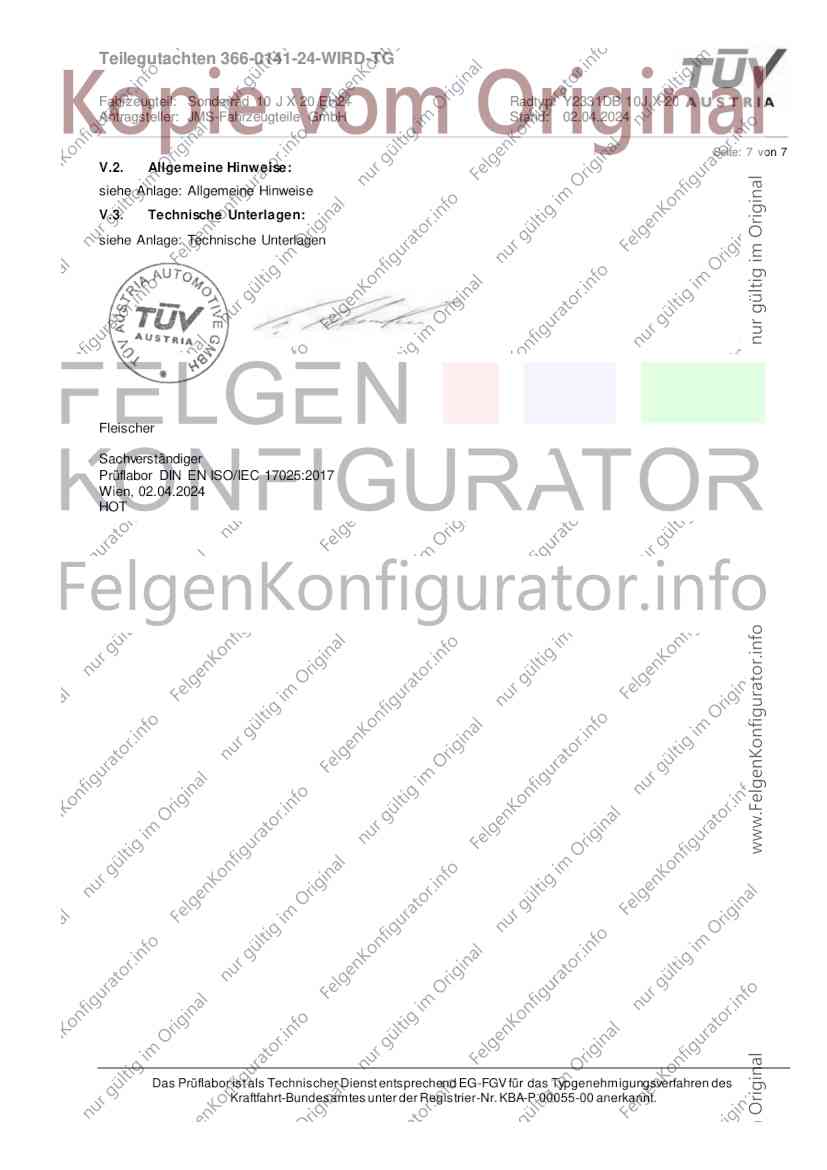

Seite: 7 von 7
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Fleischer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025:2017
Wien, 02.04.2024
HOT
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG

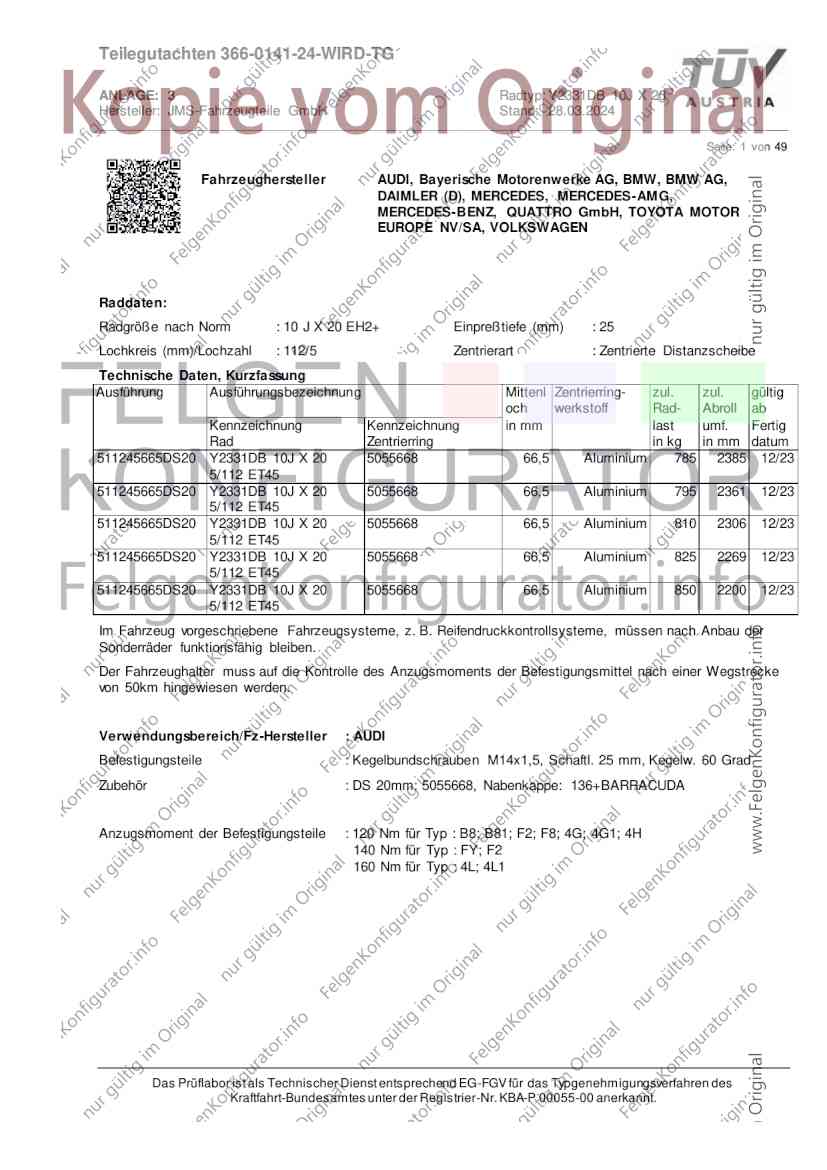

ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 49
Fahrzeughersteller AUDI, Bayerische Motorenwerke AG, BMW, BMW AG,
DAIMLER (D), MERCEDES, MERCEDES-AMG,
MERCEDES-BENZ, QUATTRO GmbH, TOYOTA MOTOR
EUROPE NV/SA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 10 J X 20 EH2+ Einpreßtiefe (mm) : 25
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Zentrierte Distanzscheibe
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
511245665DS20 Y2331DB 10J X 20 5055668 66,5 Aluminium 785 2385 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 66,5 Aluminium 795 2361 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 66,5 Aluminium 810 2306 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 66,5 Aluminium 825 2269 12/23
5/112 ET45
511245665DS20 Y2331DB 10J X 20 5055668 66,5 Aluminium 850 2200 12/23
5/112 ET45
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; F2; F8; 4G; 4G1; 4H
140 Nm für Typ : FY; F2
160 Nm für Typ : 4L; 4L1
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 2 von 49

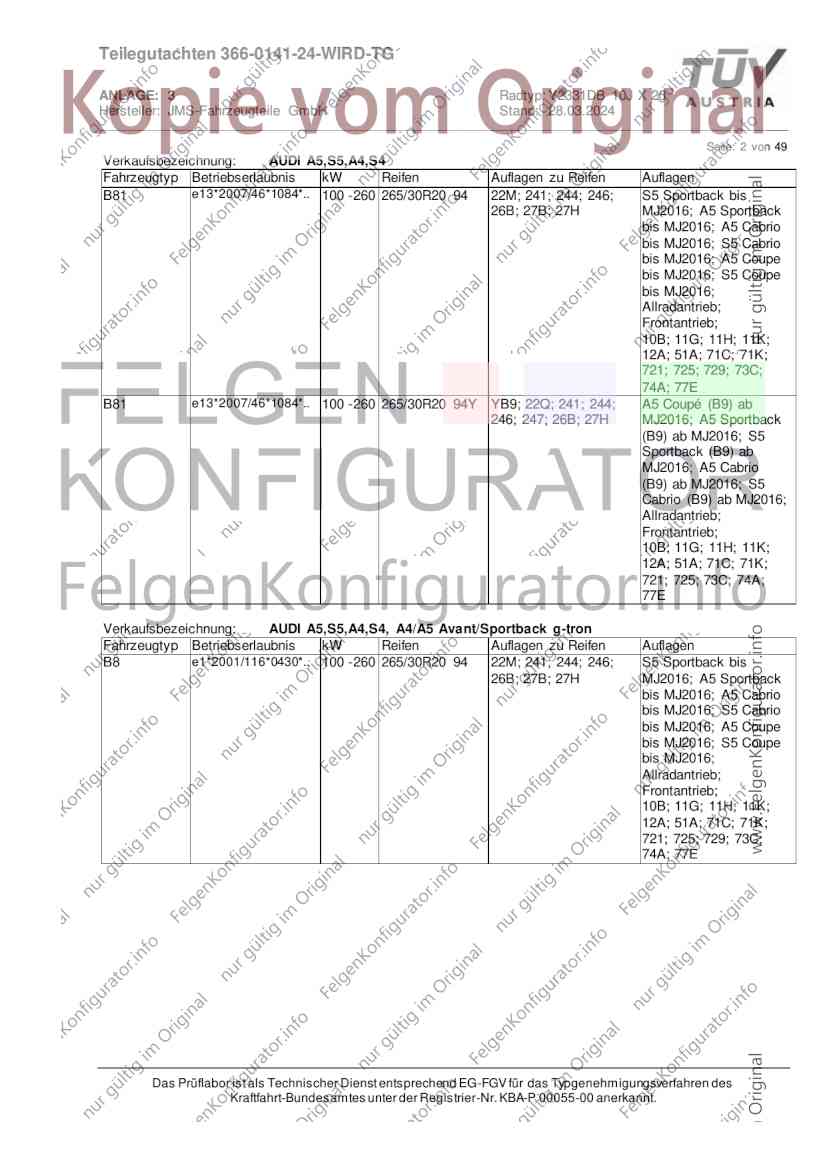

Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B81 e13*2007/46*1084*.. 100 - 260 265/30R20 94 22M; 241; 244; 246; S5 Sportback bis
26B; 27B; 27H MJ2016; A5 Sportback
bis MJ2016; A5 Cabrio
bis MJ2016; S5 Cabrio
bis MJ2016; A5 Coupe
bis MJ2016; S5 Coupe
bis MJ2016;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 77E
B81 e13*2007/46*1084*.. 100 - 260 265/30R20 94Y YB9; 22Q; 241; 244; A5 Coupé (B9) ab
246; 247; 26B; 27H MJ2016; A5 Sportback
(B9) ab MJ2016; S5
Sportback (B9) ab
MJ2016; A5 Cabrio
(B9) ab MJ2016; S5
Cabrio (B9) ab MJ2016;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E
Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 260 265/30R20 94 22M; 241; 244; 246; S5 Sportback bis
26B; 27B; 27H MJ2016; A5 Sportback
bis MJ2016; A5 Cabrio
bis MJ2016; S5 Cabrio
bis MJ2016; A5 Coupe
bis MJ2016; S5 Coupe
bis MJ2016;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 77E
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________

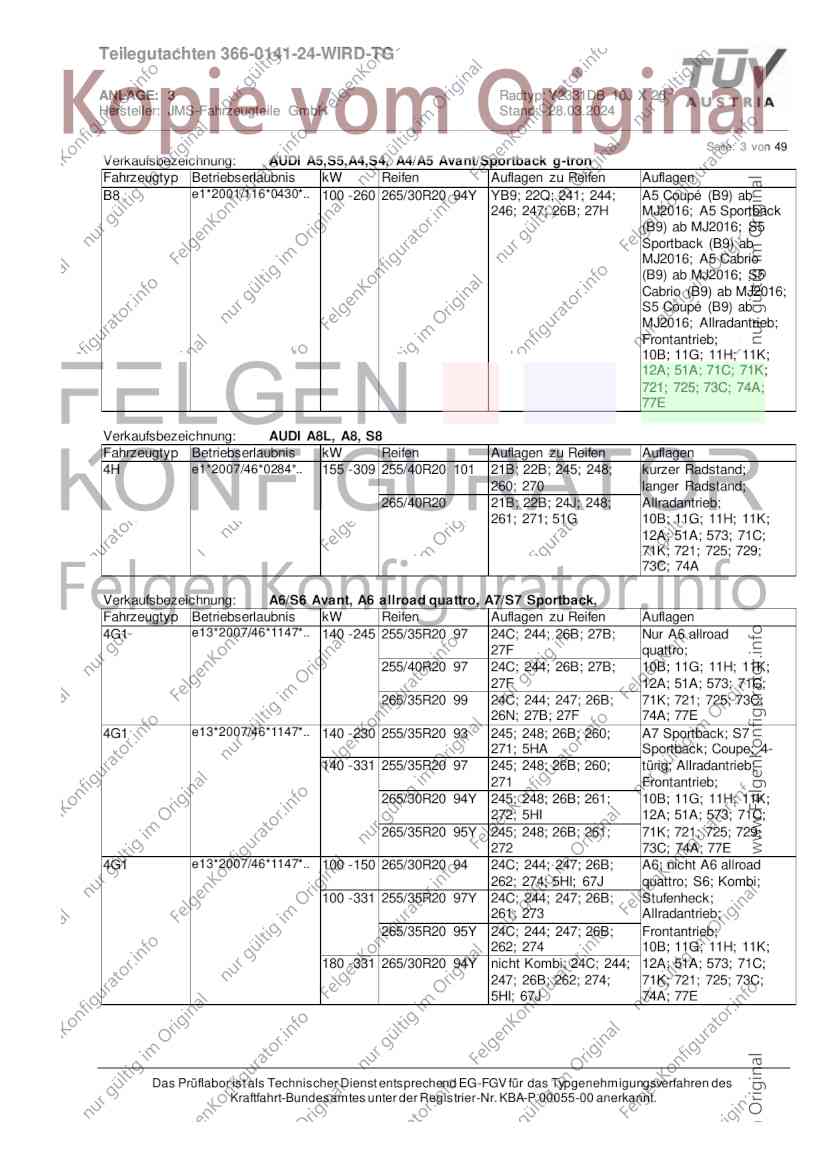

Seite: 3 von 49
Verkaufsbezeichnung: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 260 265/30R20 94Y YB9; 22Q; 241; 244; A5 Coupé (B9) ab
246; 247; 26B; 27H MJ2016; A5 Sportback
(B9) ab MJ2016; S5
Sportback (B9) ab
MJ2016; A5 Cabrio
(B9) ab MJ2016; S5
Cabrio (B9) ab MJ2016;
S5 Coupé (B9) ab
MJ2016; Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E
Verkaufsbezeichnung: AUDI A8L, A8, S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4H e1*2007/46*0284*.. 155 - 309 255/40R20 101 21B; 22B; 245; 248; kurzer Radstand;
260; 270 langer Radstand;
265/40R20 21B; 22B; 24J; 248; Allradantrieb;
261; 271; 51G 10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A
Verkaufsbezeichnung: A6/S6 Avant, A6 allroad quattro, A7/S7 Sportback,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G1 e13*2007/46*1147*.. 140 - 245 255/35R20 97 24C; 244; 26B; 27B; Nur A6 allroad
27F quattro;
255/40R20 97 24C; 244; 26B; 27B; 10B; 11G; 11H; 11K;
27F 12A; 51A; 573; 71C;
265/35R20 99 24C; 244; 247; 26B; 71K; 721; 725; 73C;
26N; 27B; 27F 74A; 77E
4G1 e13*2007/46*1147*.. 140 - 230 255/35R20 93 245; 248; 26B; 260; A7 Sportback; S7
271; 5HA Sportback; Coupe; 4-
140 - 331 255/35R20 97 245; 248; 26B; 260; türig; Allradantrieb;
271 Frontantrieb;
265/30R20 94Y 245; 248; 26B; 261; 10B; 11G; 11H; 11K;
272; 5HI 12A; 51A; 573; 71C;
265/35R20 95Y 245; 248; 26B; 261; 71K; 721; 725; 729;
272 73C; 74A; 77E
4G1 e13*2007/46*1147*.. 100 - 150 265/30R20 94 24C; 244; 247; 26B; A6; nicht A6 allroad
262; 274; 5HI; 67J quattro; S6; Kombi;
100 - 331 255/35R20 97Y 24C; 244; 247; 26B; Stufenheck;
261; 273 Allradantrieb;
265/35R20 95Y 24C; 244; 247; 26B; Frontantrieb;
262; 274 10B; 11G; 11H; 11K;
180 - 331 265/30R20 94Y nicht Kombi; 24C; 244; 12A; 51A; 573; 71C;
247; 26B; 262; 274; 71K; 721; 725; 73C;
5HI; 67J 74A; 77E
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________

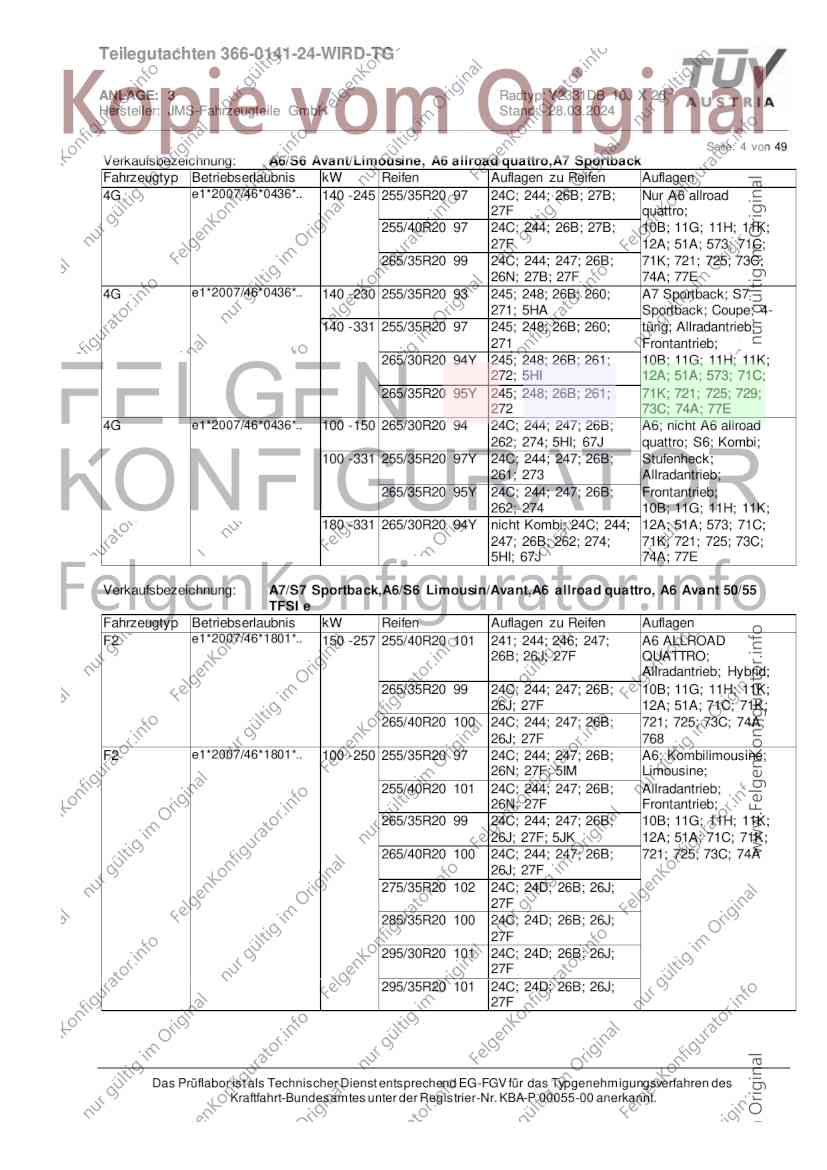

Seite: 4 von 49
Verkaufsbezeichnung: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 255/35R20 97 24C; 244; 26B; 27B; Nur A6 allroad
27F quattro;
255/40R20 97 24C; 244; 26B; 27B; 10B; 11G; 11H; 11K;
27F 12A; 51A; 573; 71C;
265/35R20 99 24C; 244; 247; 26B; 71K; 721; 725; 73C;
26N; 27B; 27F 74A; 77E
4G e1*2007/46*0436*.. 140 - 230 255/35R20 93 245; 248; 26B; 260; A7 Sportback; S7
271; 5HA Sportback; Coupe; 4-
140 - 331 255/35R20 97 245; 248; 26B; 260; türig; Allradantrieb;
271 Frontantrieb;
265/30R20 94Y 245; 248; 26B; 261; 10B; 11G; 11H; 11K;
272; 5HI 12A; 51A; 573; 71C;
265/35R20 95Y 245; 248; 26B; 261; 71K; 721; 725; 729;
272 73C; 74A; 77E
4G e1*2007/46*0436*.. 100 - 150 265/30R20 94 24C; 244; 247; 26B; A6; nicht A6 allroad
262; 274; 5HI; 67J quattro; S6; Kombi;
100 - 331 255/35R20 97Y 24C; 244; 247; 26B; Stufenheck;
261; 273 Allradantrieb;
265/35R20 95Y 24C; 244; 247; 26B; Frontantrieb;
262; 274 10B; 11G; 11H; 11K;
180 - 331 265/30R20 94Y nicht Kombi; 24C; 244; 12A; 51A; 573; 71C;
247; 26B; 262; 274; 71K; 721; 725; 73C;
5HI; 67J 74A; 77E
Verkaufsbezeichnung: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55
TFSI e
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 150 - 257 255/40R20 101 241; 244; 246; 247; A6 ALLROAD
26B; 26J; 27F QUATTRO;
Allradantrieb; Hybrid;
265/35R20 99 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
26J; 27F 12A; 51A; 71C; 71K;
265/40R20 100 24C; 244; 247; 26B; 721; 725; 73C; 74A;
26J; 27F 768
F2 e1*2007/46*1801*.. 100 - 250 255/35R20 97 24C; 244; 247; 26B; A6; Kombilimousine;
26N; 27F; 5IM Limousine;
255/40R20 101 24C; 244; 247; 26B; Allradantrieb;
26N; 27F Frontantrieb;
265/35R20 99 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
26J; 27F; 5JK 12A; 51A; 71C; 71K;
265/40R20 100 24C; 244; 247; 26B; 721; 725; 73C; 74A
26J; 27F
275/35R20 102 24C; 24D; 26B; 26J;
27F
285/35R20 100 24C; 24D; 26B; 26J;
27F
295/30R20 101 24C; 24D; 26B; 26J;
27F
295/35R20 101 24C; 24D; 26B; 26J;
27F
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 5 von 49

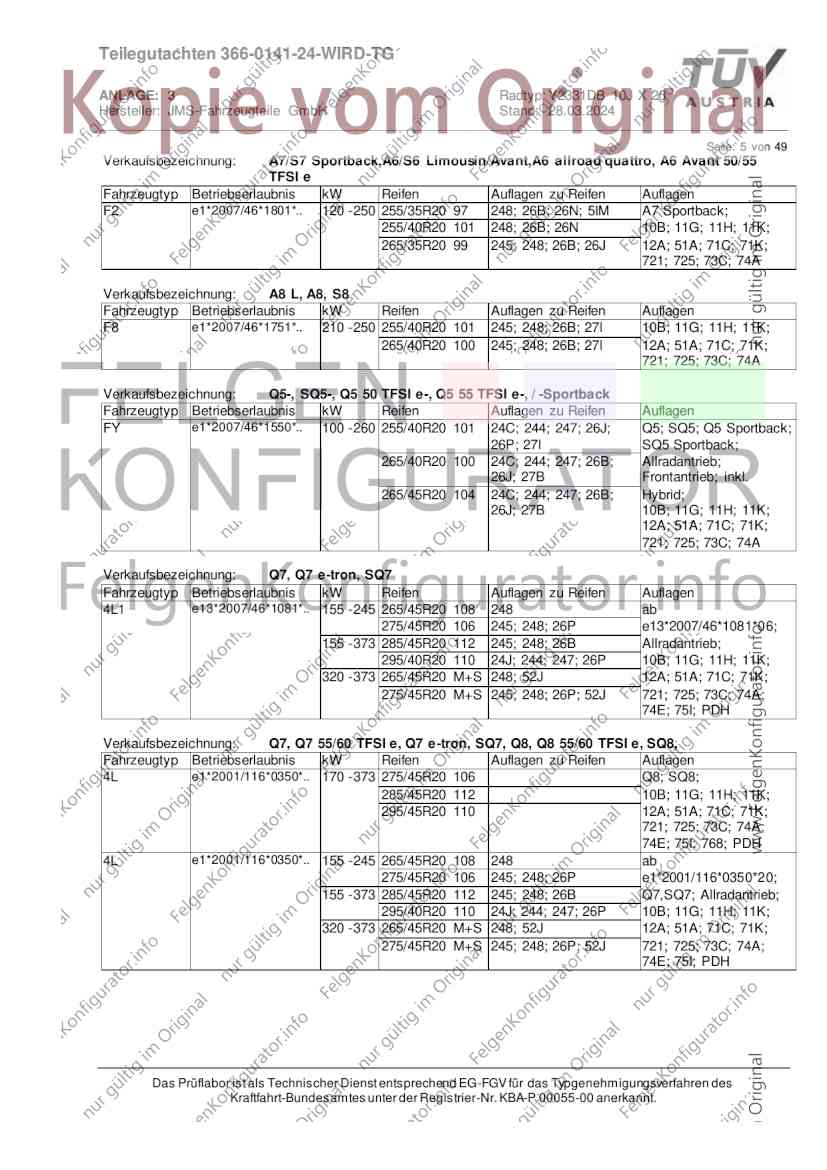

Verkaufsbezeichnung: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55
TFSI e
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 120 - 250 255/35R20 97 248; 26B; 26N; 5IM A7 Sportback;
255/40R20 101 248; 26B; 26N 10B; 11G; 11H; 11K;
265/35R20 99 245; 248; 26B; 26J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: A8 L, A8, S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F8 e1*2007/46*1751*.. 210 - 250 255/40R20 101 245; 248; 26B; 27I 10B; 11G; 11H; 11K;
265/40R20 100 245; 248; 26B; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: Q5-, SQ5-, Q5 50 TFSI e-, Q5 55 TFSI e-, / -Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 255/40R20 101 24C; 244; 247; 26J; Q5; SQ5; Q5 Sportback;
26P; 27I SQ5 Sportback;
265/40R20 100 24C; 244; 247; 26B; Allradantrieb;
26J; 27B Frontantrieb; inkl.
265/45R20 104 24C; 244; 247; 26B; Hybrid;
26J; 27B 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: Q7, Q7 e-tron, SQ7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4L1 e13*2007/46*1081*.. 155 - 245 265/45R20 108 248 ab
275/45R20 106 245; 248; 26P e13*2007/46*1081*06;
155 - 373 285/45R20 112 245; 248; 26B Allradantrieb;
295/40R20 110 24J; 244; 247; 26P 10B; 11G; 11H; 11K;
320 - 373 265/45R20 M+S 248; 52J 12A; 51A; 71C; 71K;
275/45R20 M+S 245; 248; 26P; 52J 721; 725; 73C; 74A;
74E; 75I; PDH
Verkaufsbezeichnung: Q7, Q7 55/60 TFSI e, Q7 e-tron, SQ7, Q8, Q8 55/60 TFSI e, SQ8,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4L e1*2001/116*0350*.. 170 - 373 275/45R20 106 Q8; SQ8;
285/45R20 112 10B; 11G; 11H; 11K;
295/45R20 110 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74E; 75I; 768; PDH
4L e1*2001/116*0350*.. 155 - 245 265/45R20 108 248 ab
275/45R20 106 245; 248; 26P e1*2001/116*0350*20;
155 - 373 285/45R20 112 245; 248; 26B Q7,SQ7; Allradantrieb;
295/40R20 110 24J; 244; 247; 26P 10B; 11G; 11H; 11K;
320 - 373 265/45R20 M+S 248; 52J 12A; 51A; 71C; 71K;
275/45R20 M+S 245; 248; 26P; 52J 721; 725; 73C; 74A;
74E; 75I; PDH
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 6 von 49

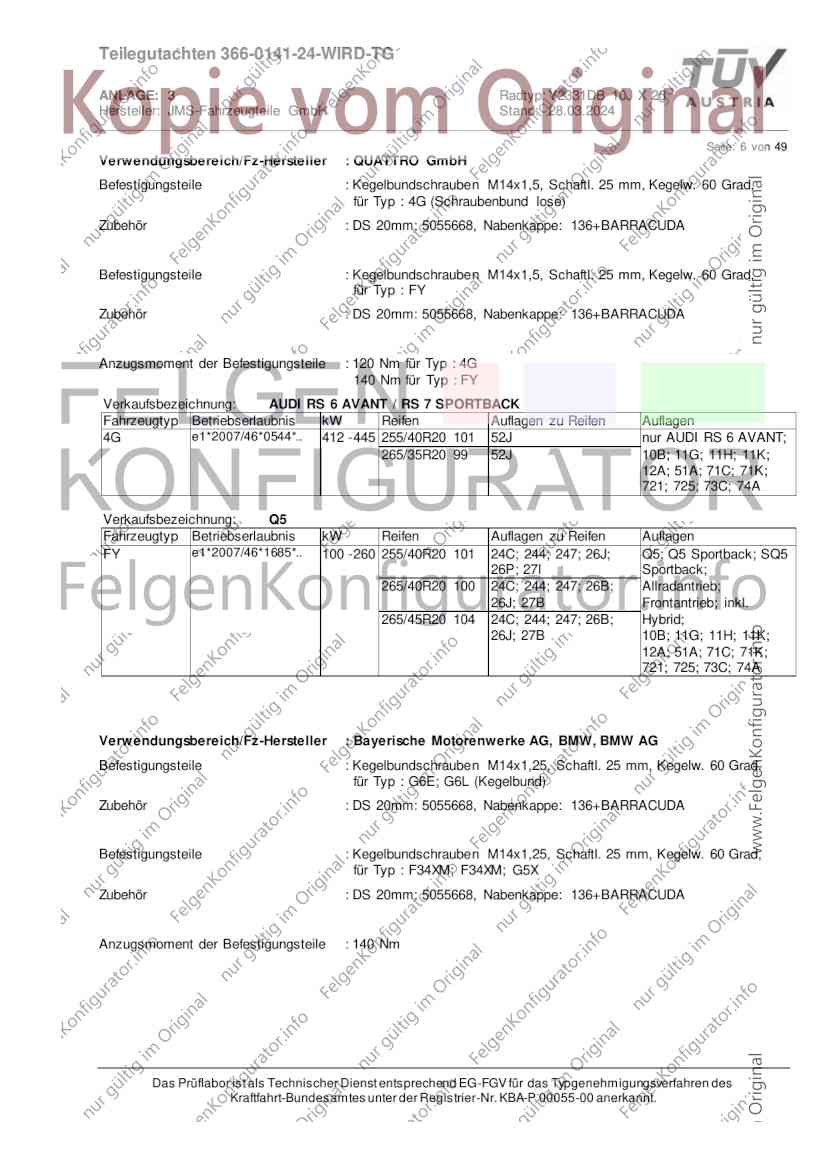

Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 4G (Schraubenbund lose)
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : FY
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4G
140 Nm für Typ : FY
Verkaufsbezeichnung: AUDI RS 6 AVANT / RS 7 SPORTBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0544*.. 412 - 445 255/40R20 101 52J nur AUDI RS 6 AVANT;
265/35R20 99 52J 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 255/40R20 101 24C; 244; 247; 26J; Q5; Q5 Sportback; SQ5
26P; 27I Sportback;
265/40R20 100 24C; 244; 247; 26B; Allradantrieb;
26J; 27B Frontantrieb; inkl.
265/45R20 104 24C; 244; 247; 26B; Hybrid;
26J; 27B 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verwendungsbereich/Fz-Hersteller : Bayerische Motorenwerke AG, BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : G6E; G6L (Kegelbund)
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : F34XM; F34XM; G5X
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 140 Nm
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 7 von 49

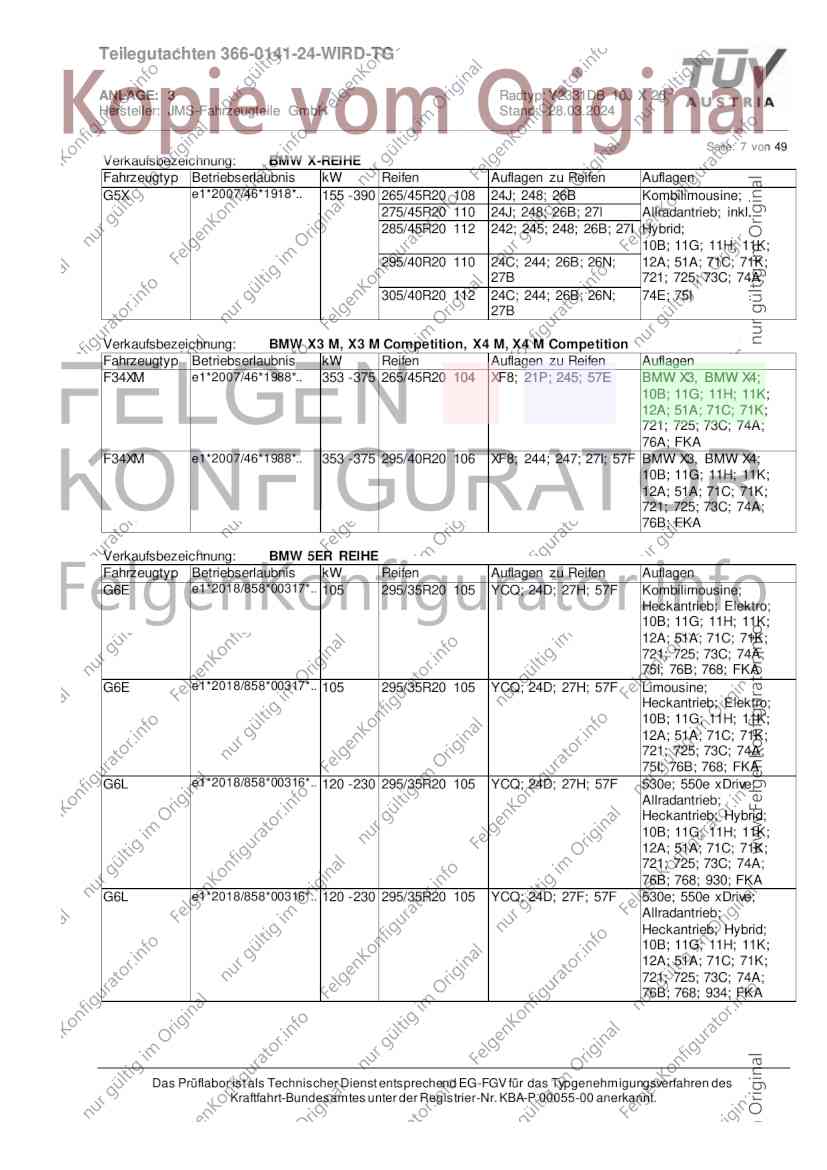

Verkaufsbezeichnung: BMW X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G5X e1*2007/46*1918*.. 155 - 390 265/45R20 108 24J; 248; 26B Kombilimousine;
275/45R20 110 24J; 248; 26B; 27I Allradantrieb; inkl.
285/45R20 112 242; 245; 248; 26B; 27I Hybrid;
10B; 11G; 11H; 11K;
295/40R20 110 24C; 244; 26B; 26N; 12A; 51A; 71C; 71K;
27B 721; 725; 73C; 74A;
305/40R20 112 24C; 244; 26B; 26N; 74E; 75I
27B
Verkaufsbezeichnung: BMW X3 M, X3 M Competition, X4 M, X4 M Competition
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F34XM e1*2007/46*1988*.. 353 - 375 265/45R20 104 XF8; 21P; 245; 57E BMW X3, BMW X4;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
F34XM e1*2007/46*1988*.. 353 - 375 295/40R20 106 XF8; 244; 247; 27I; 57F BMW X3, BMW X4;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G6E e1*2018/858*00317*.. 105 295/35R20 105 YCQ; 24D; 27H; 57F Kombilimousine;
Heckantrieb; Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I; 76B; 768; FKA
G6E e1*2018/858*00317*.. 105 295/35R20 105 YCQ; 24D; 27H; 57F Limousine;
Heckantrieb; Elektro;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
75I; 76B; 768; FKA
G6L e1*2018/858*00316*.. 120 - 230 295/35R20 105 YCQ; 24D; 27H; 57F 530e; 550e xDrive;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; 768; 930; FKA
G6L e1*2018/858*00316*.. 120 - 230 295/35R20 105 YCQ; 24D; 27F; 57F 530e; 550e xDrive;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; 768; 934; FKA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 8 von 49
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-AMG, MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 245G; 245G AMG
150 Nm für Typ : E2EQSW; R2CGLC; R2CS; R2EW; 163; 204 X
150 Nm ( GLC ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26N; nicht Sportfahrwerk;
27B; 27F GLA; nicht
255/40R20 97 24C; 24D; 26B; 26N; Fahrdynamik Paket;
27B; 27F Offroad-Fahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G AMG e1*2007/46*1207*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26J; nicht Sportfahrwerk;
27B; 27F GLA; nicht
255/40R20 97 24C; 24D; 26B; 26J; Fahrdynamik Paket;
27B; 27F nicht Offroad-
Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G AMG e1*2007/46*1207*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26J; Sportfahrwerk; GLA;
27B; 27F nicht Offroad-
255/40R20 97 24C; 24D; 26B; 26J; Fahrwerk; Fahrdynamik-
27B; 27F Paket; Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26N; nicht Sportfahrwerk;
27B; 27F GLA; nicht
255/40R20 97 24C; 24D; 26B; 26N; Fahrdynamik Paket;
27B; 27F Offroad-Fahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 9 von 49
Verkaufsbezeichnung: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26J; nicht Sportfahrwerk;
27B; 27F GLA; nicht
255/40R20 97 24C; 24D; 26B; 26J; Fahrdynamik Paket;
27B; 27F nicht Offroad-
Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
245G e1*2001/116*0470*.. 80 - 280 255/35R20 97 24C; 24D; 26B; 26J; Sportfahrwerk; GLA;
27B; 27F nicht Offroad-
255/40R20 97 24C; 24D; 26B; 26J; Fahrwerk; Fahrdynamik-
27B; 27F Paket; Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CS e1*2018/858*00017*.. 147 - 150 255/35R20 97 24C; 24D; 26B; 26J; All-Terrain;
27F Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2EW e1*2018/858*00213*.. 120 - 150 255/35R20 100 24J; 244; 247; 26B; nicht E 300 e; nicht
26J; 27H; 27I E 300 e 4MATIC; nicht
E 300 de; nicht E 300
de 4MATIC; nicht E
350 e; nicht E 350 e
4MATIC; nicht E 400 e
4MATIC; Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
768
212 e1*2001/116*0501*.. 110 - 270 265/30R20 94Y YAT; 22Q; 24C; 24D; Baureihe W213; nicht
26B; 26J; 27F; 5HI E300de; Allradantrieb;
275/30R20 97 GAB; YAT; 22Q; 24D; Heckantrieb;
27F; 57F 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
FKA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 10 von 49
Verkaufsbezeichnung: EQS-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E2EQSW e1*2018/858*00035*.. 109 - 135 265/40R20 104 24C; 244; 247; 26N; Allradantrieb;
26P Heckantrieb; Elektro;
275/40R20 106 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
26N; 27I 12A; 51A; 71C; 71K;
285/40R20 104 24C; 244; 247; 26B; 721; 725; 73C; 74A;
26J; 27I 75I; 768
Verkaufsbezeichnung: GLC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CGLC e1*2018/858*00186*.. 120 - 270 265/40R20 100 24J; 24M; 26B nicht GLC 300 e
265/45R20 104 24J; 24M; 26B 4MATIC; nicht GLC 300
275/40R20 102 24D; 241; 246; 26B; de 4MATIC; nicht GLC
26N 350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
930
R2CGLC e1*2018/858*00186*.. 120 - 270 295/40R20 106 CFD; GCJ; 24D; 57F nicht GLC 300 e
4MATIC; nicht GLC 300
de 4MATIC; nicht GLC
350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; 930; FKA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 11 von 49
Verkaufsbezeichnung: GLC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CGLC e1*2018/858*00186*.. 120 - 270 265/45R20 104 GCJ; 24J; 26B; 57E nicht GLC 300 e
4MATIC; nicht GLC 300
de 4MATIC; nicht GLC
350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; 930; FKA
R2CGLC e1*2018/858*00186*.. 120 - 270 265/40R20 100 24J; 24M; 26B; 27B nicht GLC 300 e
265/45R20 104 24J; 24M; 26B; 27B 4MATIC; nicht GLC 300
275/40R20 102 24D; 241; 246; 26B; de 4MATIC; nicht GLC
26N; 27B; 27H 350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
934
R2CGLC e1*2018/858*00186*.. 120 - 270 265/45R20 104 GCJ; 24J; 26B; 57E nicht GLC 300 e
4MATIC; nicht GLC 300
de 4MATIC; nicht GLC
350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; 934; FKA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 12 von 49
Verkaufsbezeichnung: GLC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CGLC e1*2018/858*00186*.. 120 - 270 295/40R20 106 CFD; GCJ; 24D; 27B; nicht GLC 300 e
27F; 57F 4MATIC; nicht GLC 300
de 4MATIC; nicht GLC
350 e 4MATIC; nicht
GLC 400 e 4MATIC;
Kombilimousine;
Schräghecklimousine;
mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
Heckantrieb; Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; 934; FKA
Verkaufsbezeichnung: GLC-Klasse, GLK-Klasse, EQC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 243 255/40R20 101 24C; 244 GLC-Klasse;
265/40R20 100 24C; 244; 26P Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
204 X e1*2001/116*0480*.. 100 - 243 255/40R20 101 241; 246 GLC Coupé;
265/40R20 100 24C; 26P Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: M-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
163 e1*96/79*0083*.. 110 - 173 265/45R20 104 24C; 24D 10B; 11G; 11H; 11K;
275/40R20 102 24C; 24D 12A; 51A; 71C; 71K;
110 - 255 285/40R20 104 24C; 24D 721; 725; 729; 73C;
295/40R20 106 24C; 24D 74A; 75I
184 - 215 275/40R20 24C; 24D
102W
184 - 255 265/45R20 104 24C; 24D; 52J
255 275/40R20 102 24C; 24D; 52J
Verwendungsbereich/Fz-Hersteller : MERCEDES
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 13 von 49
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2S e1*2007/46*2115*.. 220 - 270 265/40R20 100 YCQ; 24C; 26P; 57E S 580 e; S 580 e
4MATIC; S 450 e;
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
R2S e1*2007/46*2115*.. 220 - 270 265/40R20 104 24C; 24M; 26P S 580 e; S 580 e
4MATIC; S 450 e;
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
R2S e1*2007/46*2115*.. 220 - 270 295/35R20 105 YCQ; 24D; 27B; 27H; S 580 e; S 580 e
57F 4MATIC; S 450 e;
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
R2S e1*2007/46*2115*.. 210 - 370 285/35R20 104 24D; 27I; 57F; 6CS nicht S 580 e; nicht
295/35R20 101 YCQ; 24D; 27B; 27H; S 580 e 4MATIC; nicht
57F S 450 e; inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
R2S e1*2007/46*2115*.. 210 - 370 255/40R20 101 24J; 26P; 57E; 6CS nicht S 580 e; nicht
265/40R20 100 YCQ; 24C; 26P; 57E S 580 e 4MATIC; nicht
S 450 e; inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
R2S e1*2007/46*2115*.. 210 - 370 255/40R20 101 24J; 24M; 26P nicht S 580 e; nicht
265/35R20 99 24C; 24M; 26P; 5JK S 580 e 4MATIC; nicht
265/40R20 104 24C; 24M; 26P S 450 e; inkl. Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verwendungsbereich/Fz-Hersteller : TOYOTA MOTOR EUROPE NV/SA
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 140 Nm
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 14 von 49
Verkaufsbezeichnung: TOYOTA SUPRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JTSC e1*2007/46*1982*.. 145 - 250 265/30R20 94 GBN; 241; 246; 57E 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76A; FKA
JTSC e1*2007/46*1982*.. 145 - 250 285/30R20 95 GBN; 244; 247; 27H; 10B; 11G; 11H; 11K;
57F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76B; FKA
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : DS 20mm: 5055668, Nabenkappe: 136+BARRACUDA
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: TOUAREG
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR e1*2007/46*1827*.. 170 - 340 265/45R20 104 inkl. Hybrid;
275/45R20 106 10B; 11G; 11H; 11K;
285/45R20 112 245; 248 12A; 51A; 71C; 71K;
295/40R20 106 24J; 248; 27H 721; 725; 73C; 74A;
295/45R20 110 24J; 248; 27H 74E; 75I; 77E
305/40R20 112 24J; 248; 26N; 27H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 15 von 49
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die ges amte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte B reite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 16 von 49
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 17 von 49
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußens eite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm is t eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
274) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 28,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach E TRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 18 von 49
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterac hse kombiniert
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6CS) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R20
Hinterachse: 285/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 19 von 49
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigk eit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74E) Die Verwendung von Befestigungsmitteln mit entkoppeltem Schraubenbund ist erforderlich.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
768) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 21-Zoll-Rädern ausgerüstet
sind.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
930) Diese Rad/Reifenkombination ist nur an Fahrzeugausführungen mit Luftfederung an Achse 2 zulässig.
934) Diese Rad/Reifenkombination ist nur an Fahrzeugausführungen mit Stahlfederung an Achse 2 zulässig.
CFD) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/50R20
Hinterachse: 295/40R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 20 von 49
FKA) Die Kombination gleicher bzw. unterschiedlicher Radausführungen des beschriebenen Radtyps ist,
sofern nicht explizit ausgenommen, möglich. Es sind insbesondere die Auflagen in den jeweiligen
Verwendungsbereichen bzgl. der Rad/Reifenkombinationen zu beachten.
GAB) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GBN) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beac hten.
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge einzuholen und den Nachweis der Eignung mit den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GCJ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/45R20
Hinterachse: 295/40R20
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
PDH) Nicht zulässig für Fzg.-Ausführungen mit Keramik-Bremsscheiben!
XF8) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/45R20
Hinterachse: 295/40R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAT) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 21 von 49
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YB9) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/30R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YCQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/40R20
Hinterachse: 295/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 22 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Variante(n): Allradantrieb, AUDI A5 Coupé (B9) ab MJ2016, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 310 VA
26P x = 230 y = 260 VA
27P x = 240 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 310 11 VA
26N x = 280 y = 310 8 VA
27F x = 240 y = 300 19 HA
27H x = 240 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 23 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: F2
Genehm.Nr.: e1*2007/46*1801*..
Handelsbez.: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55 TFSI e
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 24 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B81
Genehm.Nr.: e13*2007/46*1084*..
Handelsbez.: AUDI A5,S5,A4,S4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 310 VA
26P x = 230 y = 260 VA
27P x = 240 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 310 11 VA
26N x = 280 y = 310 8 VA
27F x = 240 y = 300 19 HA
27H x = 240 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 25 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: F8
Genehm.Nr.: e1*2007/46*1751*..
Handelsbez.: A8 L, A8, S8
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
26P x = 200 y = 200 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 26 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4, A4/A5 Avant/Sportback g-tron
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 250 8 VA
26J x = 300 y = 250 25 VA
27H x = 300 y = 350 8 HA
27F x = 300 y = 350 25 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 27 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1550*..
Handelsbez.: Q5-, SQ5-, Q5 50 TFSI e-, Q5 55 TFSI e-, / -Sportback
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27B x = 250 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 28 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Variante(n): Nur A6 allroad quattro
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 450 y = 270 VA
26P x = 400 y = 220 VA
27B x = 325 y = 390 HA
27I x = 275 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 450 y = 270 7 VA
27H x = 325 y = 390 8 HA
27F x = 325 y = 390 18 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 29 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Variante(n): Allradantrieb, Frontantrieb, Kombi, Nur A6, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 200 VA
26P x = 350 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 200 22 VA
26N x = 400 y = 200 8 VA
27F x = 270 y = 400 30 HA
27H x = 270 y = 400 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 30 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: F2
Genehm.Nr.: e1*2007/46*1801*..
Handelsbez.: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro, A6 Avant 50/55 TFSI e
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 30 VA
27H x = 200 y = 350 8 HA
27F x = 200 y = 350 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 31 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: A6/S6 Avant/Limousine, A6 allroad quattro,A7 Sportback
Variante(n): Allradantrieb, Coupe, Nur A7
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 250 VA
26P x = 180 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 230 y = 250 28 VA
26N x = 230 y = 250 8 VA
27F x = 270 y = 350 27 HA
27H x = 270 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 32 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4L
Genehm.Nr.: e1*2001/116*0350*..
Handelsbez.: Q7, Q7 55/60 TFSI e, Q7 e-tron, SQ7, Q8, Q8 55/60 TFSI e, SQ8,
Variante(n): ab e1*2001/116*0350*20, Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 350 VA
27I x = 260 y = 290 HA
26B x = 350 y = 400 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 33 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: F34XM
Genehm.Nr.: e1*2007/46*1988*..
Handelsbez.: BMW X3 M, X3 M Competition, X4 M, X4 M Competition
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 250 VA
26P x = 310 y = 300 VA
27B x = 255 y = 230 HA
27I x = 305 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 8 VA
26J x = 310 y = 300 20 VA
27H x = 305 y = 280 8 HA
27F x = 305 y = 280 25 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 34 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: G6L
Genehm.Nr.: e1*2018/858*00316*..
Handelsbez.: BMW 5ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 305 y = 300 VA
26P x = 255 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 305 y = 300 20 VA
26N x = 305 y = 300 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 35 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: G6E
Genehm.Nr.: e1*2018/858*00317*..
Handelsbez.: BMW 5ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 255 y = 250 VA
26B x = 305 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 305 y = 300 8 VA
26J x = 305 y = 300 15 VA
27H x = 280 y = 270 8 HA
27F x = 280 y = 270 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 36 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: G5X
Genehm.Nr.: e1*2007/46*1918*..
Handelsbez.: BMW X-REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 10 VA
27H x = 300 y = 300 8 HA
27F x = 300 y = 300 10 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 37 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Variante(n): GLA, Offroad-Fahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 340 11 VA
26N x = 350 y = 340 8 VA
27F x = 300 y = 280 20 HA
27H x = 300 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 38 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 212
Genehm.Nr.: e1*2001/116*0501*..
Handelsbez.: E-Klasse
Variante(n): Baureihe W213
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 39 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 X
Genehm.Nr.: e1*2001/116*0480*..
Handelsbez.: GLC-Klasse, GLK-Klasse, EQC-Klasse
Variante(n): GLC
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 230 y = 230 VA
26B x = 280 y = 280 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 40 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 X
Genehm.Nr.: e1*2001/116*0480*..
Handelsbez.: GLC-Klasse, GLK-Klasse, EQC-Klasse
Variante(n): GLC Coupé
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 280 VA
26P x = 230 y = 230 VA
27B x = 360 y = 350 HA
27I x = 310 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 280 3 VA
26J x = 280 y = 280 6 VA
27H x = 360 y = 350 8 HA
27F x = 360 y = 350 11 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 41 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-Klasse, B 180 NGT, A-Klasse, CLA, GLA
Variante(n): Fahrdynamik-Paket, GLA, Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 340 25 VA
26N x = 350 y = 340 8 VA
27F x = 300 y = 280 30 HA
27H x = 300 y = 280 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 42 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CS
Genehm.Nr.: e1*2018/858*00017*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 285 VA
26P x = 220 y = 235 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 285 30 VA
26N x = 270 y = 285 8 VA
27F x = 285 y = 325 25 HA
27H x = 285 y = 325 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 43 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2S
Genehm.Nr.: e1*2007/46*2115*..
Handelsbez.: S-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 275 y = 295 VA
26P x = 225 y = 245 VA
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 275 y = 295 15 VA
26N x = 275 y = 295 8 VA
27F x = 300 y = 330 25 HA
27H x = 300 y = 330 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 44 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2EW
Genehm.Nr.: e1*2018/858*00213*..
Handelsbez.: E-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 230 VA
26B x = 300 y = 280 VA
27I x = 260 y = 270 HA
27B x = 310 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 280 8 VA
26J x = 300 y = 280 30 VA
27H x = 310 y = 320 8 HA
27F x = 310 y = 320 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 45 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: E2EQSW
Genehm.Nr.: e1*2018/858*00035*..
Handelsbez.: EQS-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 335 VA
26P x = 280 y = 285 VA
27B x = 320 y = 370 HA
27I x = 270 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 335 30 VA
26N x = 330 y = 335 8 VA
27F x = 320 y = 370 20 HA
27H x = 320 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 46 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CGLC
Genehm.Nr.: e1*2018/858*00186*..
Handelsbez.: GLC-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 270 VA
26P x = 260 y = 220 VA
27B x = 275 y = 295 HA
27I x = 225 y = 245 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 270 20 VA
26N x = 310 y = 270 8 VA
27F x = 275 y = 295 30 HA
27H x = 275 y = 295 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 47 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1685*..
Handelsbez.: Q5
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27B x = 250 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 48 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: JTSC
Genehm.Nr.: e1*2007/46*1982*..
Handelsbez.: TOYOTA SUPRA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 315 y = 250 VA
27B x = 300 y = 275 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 315 y = 250 15 VA
26N x = 315 y = 250 8 VA
27F x = 300 y = 275 30 HA
27H x = 300 y = 275 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: 3 Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 28.03.2024
______________________________________________________________________________________________________________
Seite: 49 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: CR
Genehm.Nr.: e1*2007/46*1827*..
Handelsbez.: TOUAREG
Variante(n):
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 300 20 VA
26N x = 200 y = 250 8 VA
27F x = 250 y = 250 25 HA
27H x = 200 y = 200 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: Technische Unterlagen Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
Distanzscheibe 10mm 83-BCF22023-J-00 01.10.2018
Distanzscheibe 15mm 83-BCF22024-J-00 01.10.2018
Distanzscheibe 25mm 85-5055668-P-02 30.11.2018
Distanzscheibe 30mm 85-6055668-P-02 30.11.2018
Distanzscheibe 5mm 83-BCF22022-J-00 01.10.2018
Radzeichnung Y2331DB-2010-20240308-TUV 08.03.2024
Schraube DS 85-1452501-A-02 12.02.2014
Technischer Bericht 366-0141-24-WIRD-TB 08.03.2024
Technischer Bericht DS 42SG0075-01 18.11.2010
Technischer Bericht DS 42SG0009-06 03.09.2020
Zentrierring Barracuda ZR XXX XXX BR 07.03.2016 A1/09.03.2016
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: Allgemeine Hinweise Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, dass bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zuläs sig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0141-24-WIRD-TG
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H, 26Q, 26T, 26U, 26V, 27P, 27Q, 27U, 27V
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Teilegutachten 366-0141-24-WIRD-TG
ANLAGE: Radabdeckung Radtyp: Y2331DB 10J X 20
Hersteller: JMS-Fahrzeugteile GmbH Stand: 02.04.2024
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND REIFENPRÜFUNG
Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: Y2331DB 10J X 20
des Herstellers /Importeurs: JMS-Fahrzeugteile GmbH D-72654 Neckartenzlingen Datum:
02.04.2024
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschei n /Anbaubestätigung /Teile-ABE *)
wurden berücksichtigt.
Bemerkungen /Hinweise /Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen
Zulassungsbehörde bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht/Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahm e: a.a.S.o.P./Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
