Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 19
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ PXA.8018
Radgröße 8Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W8 PXA.8018 W8 / ohne Ring 5/112/66,6 35 750 2284
Kennzeichnungen
KBA-Nummer 50124
Herstellerzeichen ProLine
Radtyp und Ausführung PXA.8018
Radgröße 8Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
S07 Schraube M14x1,5 Kegel 60° 120 30
S08 Schraube M14x1,5 Kegel 60° 130 30
S09 Schraube M14x1,5 Kegel 60° 140 30
S10 Schraube M14x1,5 Kegel 60° 150 30
S11 Schraube M14x1,5 Kegel 60° 150 33
S12 Schraube M12x1,5 Kegel 60° 130 26
S13 Schraube M14x1,5 Kegel 60° 180 30
S14 Schraube M12x1,5 Kegel 60° 130 28
S15 Schraube M14x1,5 (2-tlg.) Kegel 60° 160 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Chrysler, Infiniti, Mercedes-Benz, Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

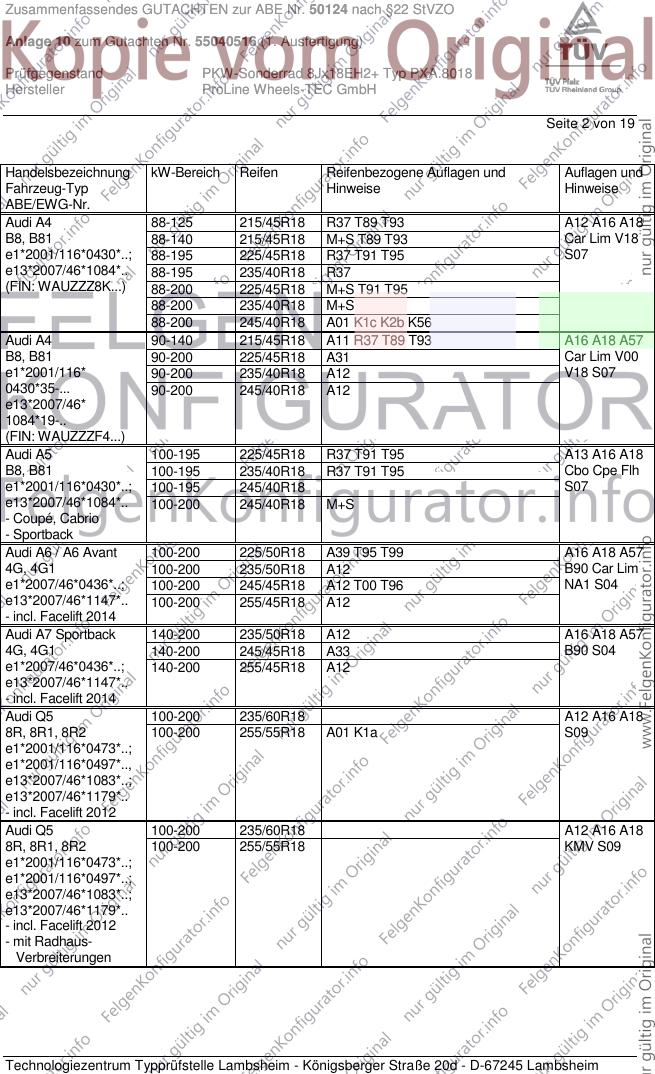

Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A16 A18
B8, B81 88-140 215/45R18 M+S T89 T93 Car Lim V18
e1*2001/116*0430*..; 88-195 225/45R18 R37 T91 T95 S07
e13*2007/46*1084*.. 88-195 235/40R18 R37
(FIN: WAUZZZ8K...) 88-200 225/45R18 M+S T91 T95
88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A16 A18 A57
B8, B81 90-200 225/45R18 A31 Car Lim V00
e1*2001/116* 90-200 235/40R18 A12 V18 S07
0430*35-... 90-200 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A16 A18
B8, B81 100-195 235/40R18 R37 T91 T95 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/40R18 S07
e13*2007/46*1084*.. 100-200 245/40R18 M+S
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-200 225/50R18 A39 T95 T99 A16 A18 A57
4G, 4G1 100-200 235/50R18 A12 B90 Car Lim
e1*2007/46*0436*..; 100-200 245/45R18 A12 T00 T96 NA1 S04
e13*2007/46*1147*.. 100-200 255/45R18 A12
- incl. Facelift 2014
Audi A7 Sportback 140-200 235/50R18 A12 A16 A18 A57
4G, 4G1 140-200 245/45R18 A33 B90 S04
e1*2007/46*0436*..; 140-200 255/45R18 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 A12 A16 A18
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a S09
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A16 A18
8R, 8R1, 8R2 100-200 255/55R18 KMV S09
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

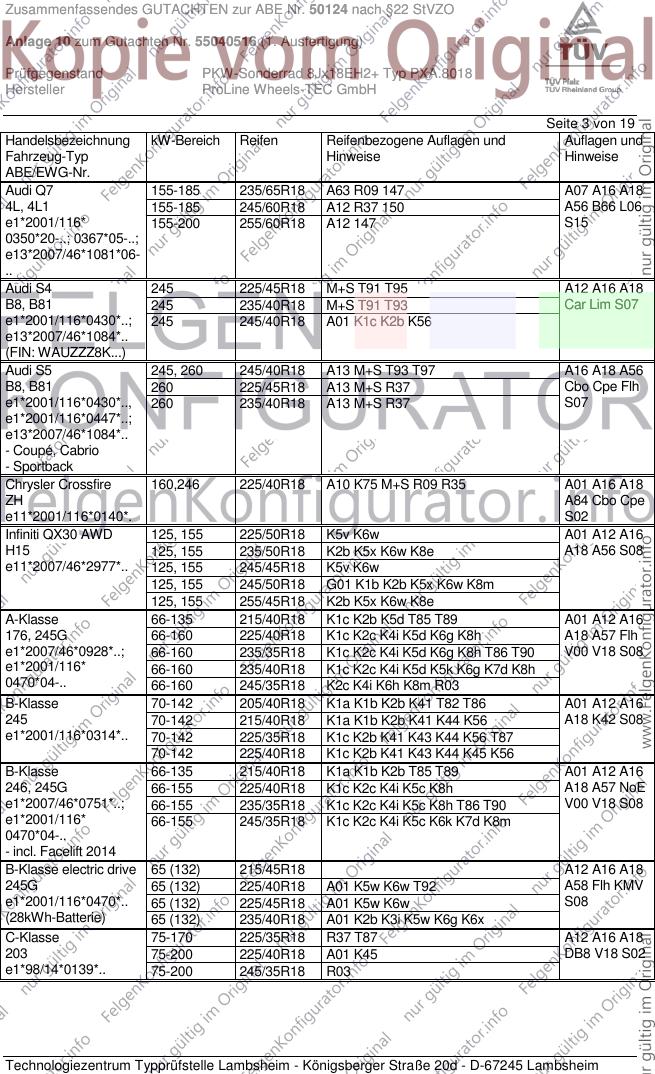

Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 155-185 235/65R18 A63 R09 147 A07 A16 A18
4L, 4L1 155-185 245/60R18 A12 R37 150 A56 B66 L06
e1*2001/116* 155-200 255/60R18 A12 147 S15
0350*20-..; 0367*05-..;
e13*2007/46*1081*06-
..
Audi S4 245 225/45R18 M+S T91 T95 A12 A16 A18
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S07
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A16 A18 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 S07
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A16 A18
ZH A84 Cbo Cpe
e11*2001/116*0140*. S02
Infiniti QX30 AWD 125, 155 225/50R18 K5v K6w A01 A12 A16
H15 125, 155 235/50R18 K2b K5x K6w K8e A18 A56 S08
e11*2007/46*2977*.. 125, 155 245/45R18 K5v K6w
125, 155 245/50R18 G01 K1b K2b K5x K6w K8m
125, 155 255/45R18 K2b K5x K6w K8e
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
176, 245G 66-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S08
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K2c K4i K6h K8m R03
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A12 A16
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A18 K42 S08
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A16
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A18 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S08
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A16 A18
245G 65 (132) 225/40R18 A01 K5w K6w T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 A01 K5w K6w S08
(28kWh-Batterie) 65 (132) 235/40R18 A01 K2b K3i K5w K6g K6x
C-Klasse 75-170 225/35R18 R37 T87 A12 A16 A18
203 75-200 225/40R18 A01 K45 DB8 V18 S02
e1*98/14*0139*.. 75-200 245/35R18 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

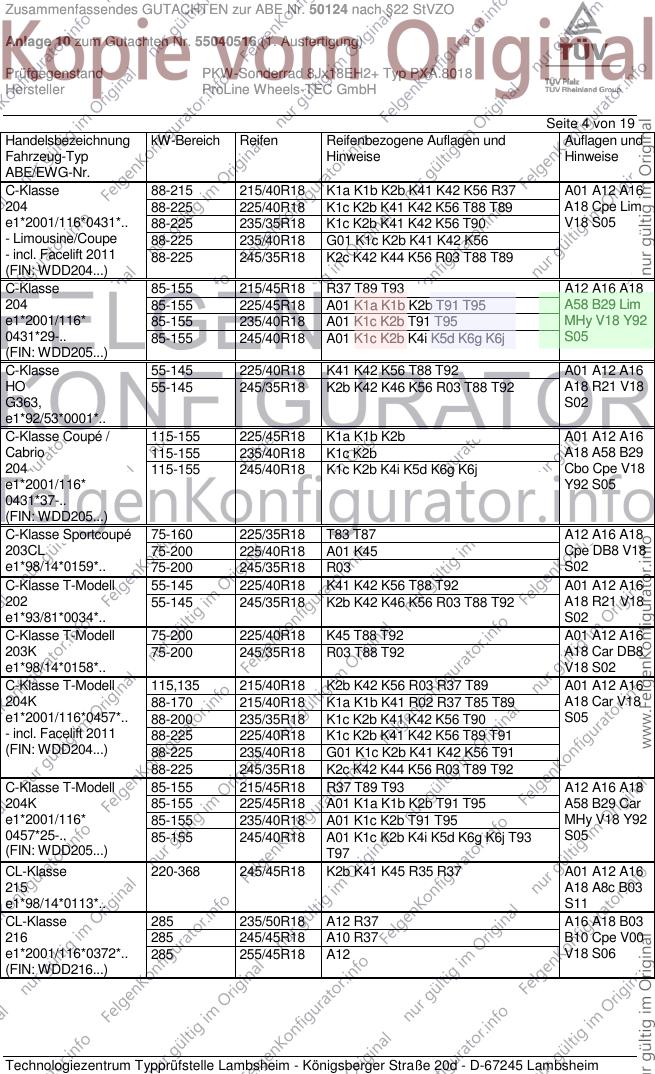

Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A12 A16
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 V18 S05
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 T89 T93 A12 A16 A18
204 85-155 225/45R18 A01 K1a K1b K2b T91 T95 A58 B29 Lim
e1*2001/116* 85-155 235/40R18 A01 K1c K2b T91 T95 MHy V18 Y92
0431*29-.. 85-155 245/40R18 A01 K1c K2b K4i K5d K6g K6j S05
(FIN: WDD205...)
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A16
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A18 R21 V18
G363, S02
e1*92/53*0001*..
C-Klasse Coupé / 115-155 225/45R18 K1a K1b K2b A01 A12 A16
Cabrio 115-155 235/40R18 K1c K2b A18 A58 B29
204 115-155 245/40R18 K1c K2b K4i K5d K6g K6j Cbo Cpe V18
e1*2001/116* Y92 S05
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 A12 A16 A18
203CL 75-200 225/40R18 A01 K45 Cpe DB8 V18
e1*98/14*0159*.. 75-200 245/35R18 R03 S02
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A16
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A18 R21 V18
e1*93/81*0034*.. S02
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A16
203K 75-200 245/35R18 R03 T88 T92 A18 Car DB8
e1*98/14*0158*.. V18 S02
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A12 A16
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A18 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 S05
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91
(FIN: WDD204...) 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 A12 A16 A18
204K 85-155 225/45R18 A01 K1a K1b K2b T91 T95 A58 B29 Car
e1*2001/116* 85-155 235/40R18 A01 K1c K2b T91 T95 MHy V18 Y92
0457*25-.. 85-155 245/40R18 A01 K1c K2b K4i K5d K6g K6j T93 S05
(FIN: WDD205...) T97
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A16
215 A18 A8c B03
e1*98/14*0113*.. S11
CL-Klasse 285 235/50R18 A12 R37 A16 A18 B03
216 285 245/45R18 A10 R37 B10 Cpe V00
e1*2001/116*0372*.. 285 255/45R18 A12 V18 S06
(FIN: WDD216...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

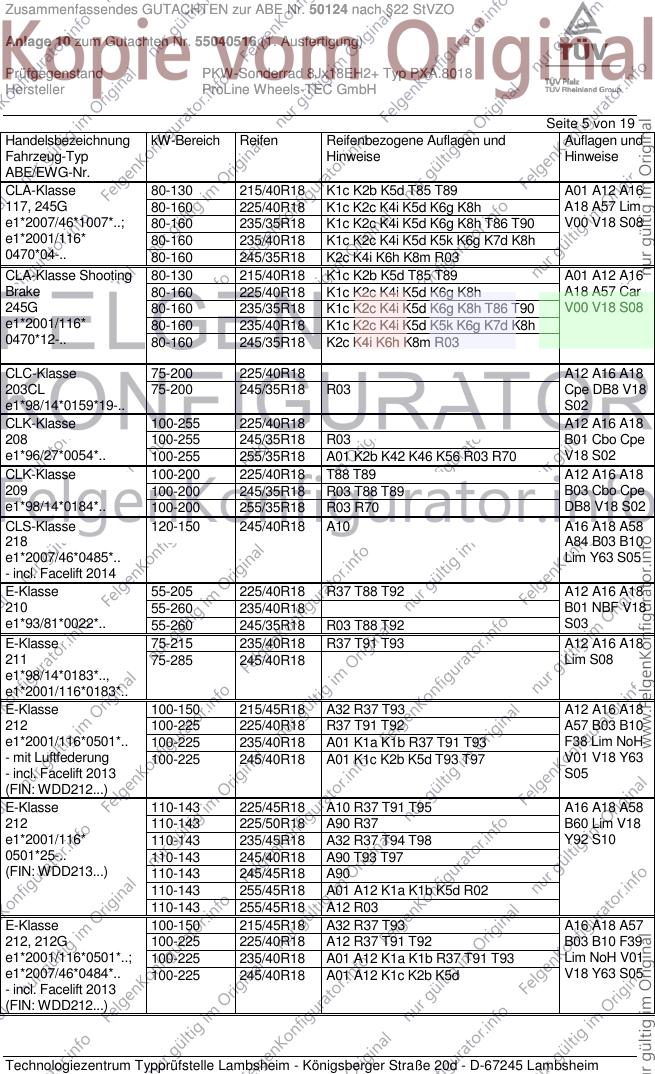

Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
117, 245G 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S08
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
Brake 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S08
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLC-Klasse 75-200 225/40R18 A12 A16 A18
203CL 75-200 245/35R18 R03 Cpe DB8 V18
e1*98/14*0159*19-.. S02
CLK-Klasse 100-255 225/40R18 A12 A16 A18
208 100-255 245/35R18 R03 B01 Cbo Cpe
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 V18 S02
CLK-Klasse 100-200 225/40R18 T88 T89 A12 A16 A18
209 100-200 245/35R18 R03 T88 T89 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 DB8 V18 S02
CLS-Klasse 120-150 245/40R18 A10 A16 A18 A58
218 A84 B03 B10
e1*2007/46*0485*.. Lim Y63 S05
- incl. Facelift 2014
E-Klasse 55-205 225/40R18 R37 T88 T92 A12 A16 A18
210 55-260 235/40R18 B01 NBF V18
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 S03
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A16 A18
211 75-285 245/40R18 Lim S08
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 A32 R37 T93 A12 A16 A18
212 100-225 225/40R18 R37 T91 T92 A57 B03 B10
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-225 245/40R18 A01 K1c K2b K5d T93 T97 V01 V18 Y63
- incl. Facelift 2013 S05
(FIN: WDD212...)
E-Klasse 110-143 225/45R18 A10 R37 T91 T95 A16 A18 A58
212 110-143 225/50R18 A90 R37 B60 Lim V18
e1*2001/116* 110-143 235/45R18 A32 R37 T94 T98 Y92 S10
0501*25-.. 110-143 245/40R18 A90 T93 T97
(FIN: WDD213...) 110-143 245/45R18 A90
110-143 255/45R18 A01 A12 K1a K1b K5d R02
110-143 255/45R18 A12 R03
E-Klasse 100-150 215/45R18 A32 R37 T93 A16 A18 A57
212, 212G 100-225 225/40R18 A12 R37 T91 T92 B03 B10 F39
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-225 245/40R18 A01 A12 K1c K2b K5d V18 Y63 S05
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

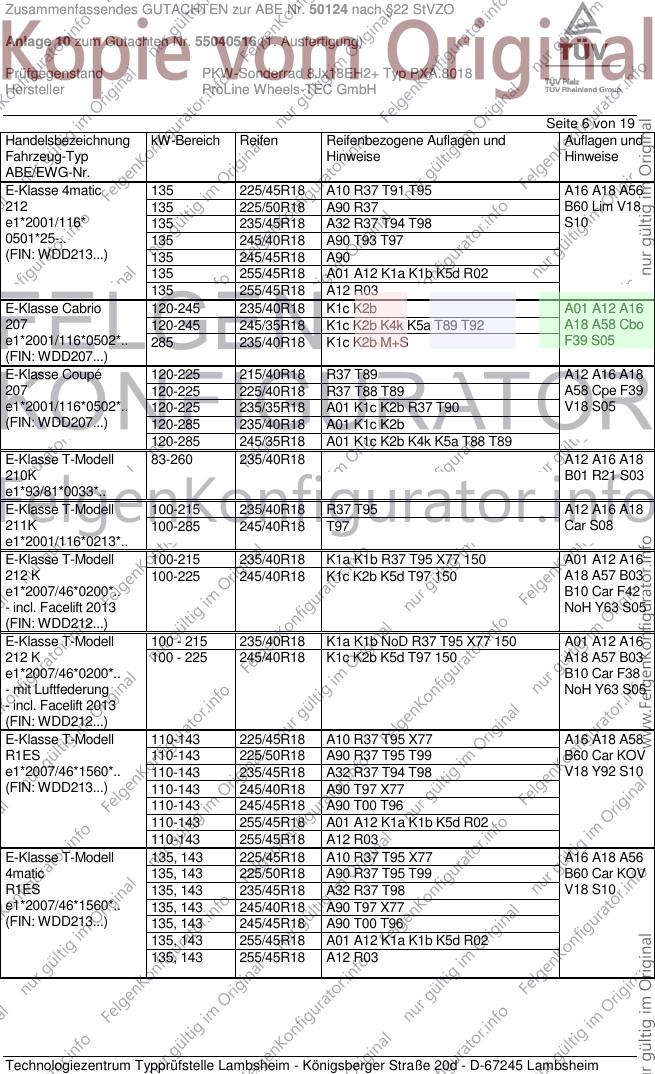

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 135 225/45R18 A10 R37 T91 T95 A16 A18 A56
212 135 225/50R18 A90 R37 B60 Lim V18
e1*2001/116* 135 235/45R18 A32 R37 T94 T98 S10
0501*25-.. 135 245/40R18 A90 T93 T97
(FIN: WDD213...) 135 245/45R18 A90
135 255/45R18 A01 A12 K1a K1b K5d R02
135 255/45R18 A12 R03
E-Klasse Cabrio 120-245 235/40R18 K1c K2b A01 A12 A16
207 120-245 245/35R18 K1c K2b K4k K5a T89 T92 A18 A58 Cbo
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S F39 S05
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 R37 T89 A12 A16 A18
207 120-225 225/40R18 R37 T88 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 V18 S05
(FIN: WDD207...) 120-285 235/40R18 A01 K1c K2b
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
E-Klasse T-Modell 83-260 235/40R18 A12 A16 A18
210K B01 R21 S03
e1*93/81*0033*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A16 A18
211K 100-285 245/40R18 T97 Car S08
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 150 A01 A12 A16
212 K 100-225 245/40R18 K1c K2b K5d T97 150 A18 A57 B03
e1*2007/46*0200*.. B10 Car F42
- incl. Facelift 2013 NoH Y63 S05
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 150 A01 A12 A16
212 K 100 - 225 245/40R18 K1c K2b K5d T97 150 A18 A57 B03
e1*2007/46*0200*.. B10 Car F38
- mit Luftfederung NoH Y63 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-143 225/45R18 A10 R37 T95 X77 A16 A18 A58
R1ES 110-143 225/50R18 A90 R37 T95 T99 B60 Car KOV
e1*2007/46*1560*.. 110-143 235/45R18 A32 R37 T94 T98 V18 Y92 S10
(FIN: WDD213...) 110-143 245/40R18 A90 T97 X77
110-143 245/45R18 A90 T00 T96
110-143 255/45R18 A01 A12 K1a K1b K5d R02
110-143 255/45R18 A12 R03
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 X77 A16 A18 A56
4matic 135, 143 225/50R18 A90 R37 T95 T99 B60 Car KOV
R1ES 135, 143 235/45R18 A32 R37 T98 V18 S10
e1*2007/46*1560*.. 135, 143 245/40R18 A90 T97 X77
(FIN: WDD213...) 135, 143 245/45R18 A90 T00 T96
135, 143 255/45R18 A01 A12 K1a K1b K5d R02
135, 143 255/45R18 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

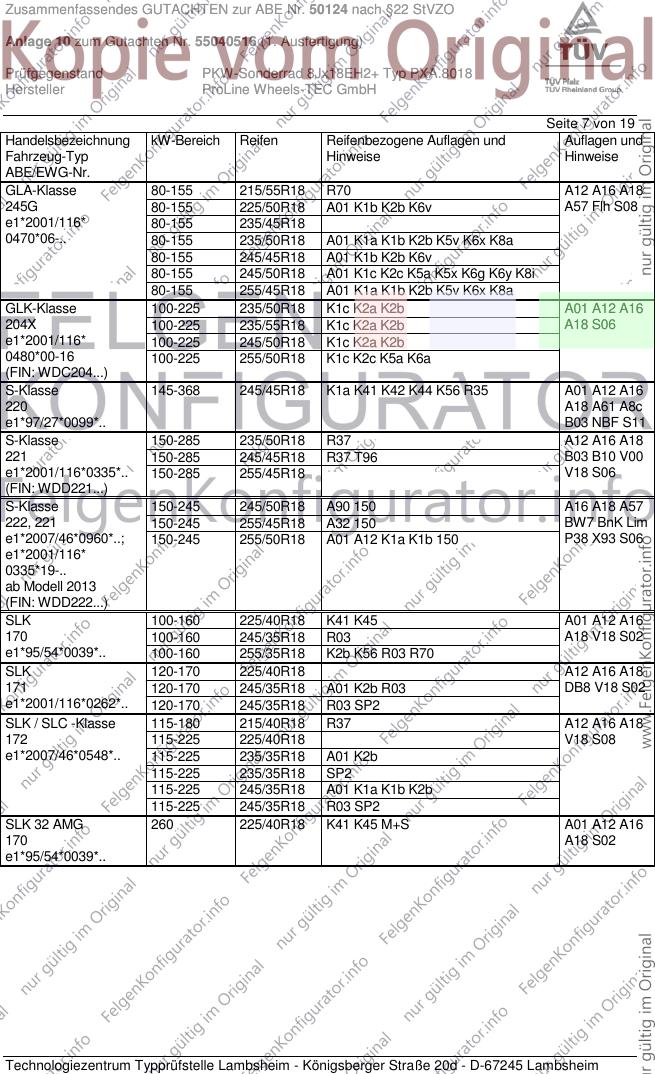

Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/55R18 R70 A12 A16 A18
245G 80-155 225/50R18 A01 K1b K2b K6v A57 Flh S08
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A16
204X 100-225 235/55R18 K1c K2a K2b A18 S06
e1*2001/116* 100-225 245/50R18 K1c K2a K2b
0480*00-16 100-225 255/50R18 K1c K2c K5a K6a
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A16
220 A18 A61 A8c
e1*97/27*0099*.. B03 NBF S11
S-Klasse 150-285 235/50R18 R37 A12 A16 A18
221 150-285 245/45R18 R37 T96 B03 B10 V00
e1*2001/116*0335*.. 150-285 255/45R18 V18 S06
(FIN: WDD221...)
S-Klasse 150-245 245/50R18 A90 150 A16 A18 A57
222, 221 150-245 255/45R18 A32 150 BW7 BnK Lim
e1*2007/46*0960*..; 150-245 255/50R18 A01 A12 K1a K1b 150 P38 X93 S06
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/40R18 K41 K45 A01 A12 A16
170 100-160 245/35R18 R03 A18 V18 S02
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70
SLK 120-170 225/40R18 A12 A16 A18
171 120-170 245/35R18 A01 K2b R03 DB8 V18 S02
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A16 A18
172 115-225 225/40R18 V18 S08
e1*2007/46*0548*.. 115-225 235/35R18 A01 K2b
115-225 235/35R18 SP2
115-225 245/35R18 A01 K1a K1b K2b
115-225 245/35R18 R03 SP2
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A12 A16
170 A18 S02
e1*95/54*0039*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

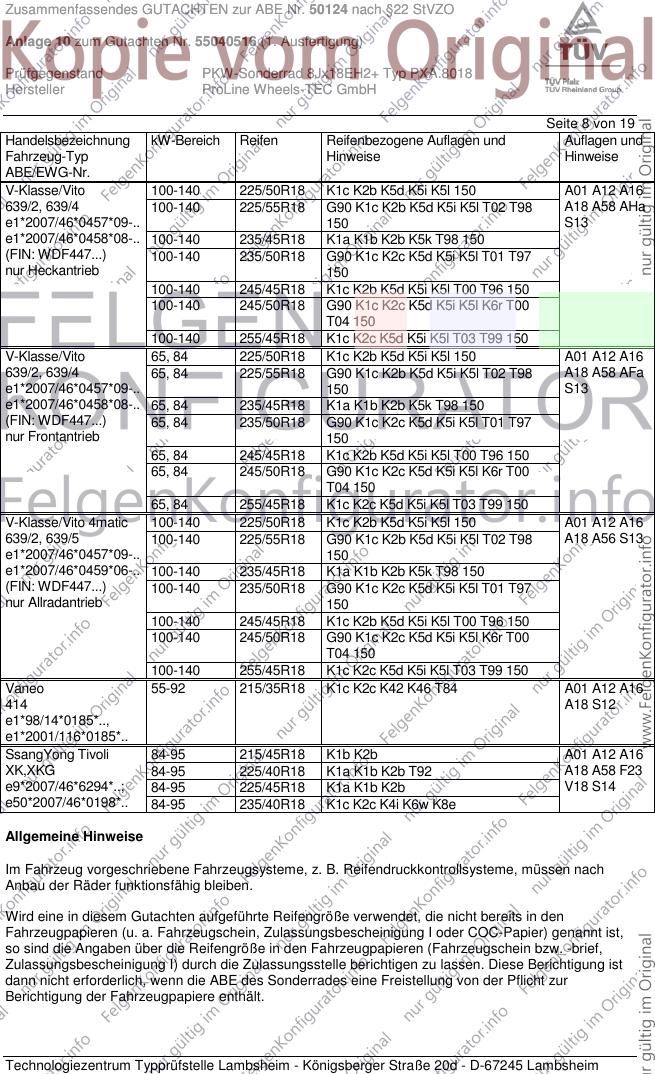

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 100-140 225/50R18 K1c K2b K5d K5i K5l 150 A01 A12 A16
639/2, 639/4 100-140 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A58 AHa
e1*2007/46*0457*09-.. 150 S13
e1*2007/46*0458*08-.. 100-140 235/45R18 K1a K1b K2b K5k T98 150
(FIN: WDF447...) 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97
nur Heckantrieb 150
100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
T04 150
100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
V-Klasse/Vito 65, 84 225/50R18 K1c K2b K5d K5i K5l 150 A01 A12 A16
639/2, 639/4 65, 84 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A58 AFa
e1*2007/46*0457*09-.. 150 S13
e1*2007/46*0458*08-.. 65, 84 235/45R18 K1a K1b K2b K5k T98 150
(FIN: WDF447...) 65, 84 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97
nur Frontantrieb 150
65, 84 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
65, 84 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
T04 150
65, 84 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
V-Klasse/Vito 4matic 100-140 225/50R18 K1c K2b K5d K5i K5l 150 A01 A12 A16
639/2, 639/5 100-140 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A56 S13
e1*2007/46*0457*09-.. 150
e1*2007/46*0459*06-.. 100-140 235/45R18 K1a K1b K2b K5k T98 150
(FIN: WDF447...) 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97
nur Allradantrieb 150
100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
T04 150
100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 A01 A12 A16
414 A18 S12
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 215/45R18 K1b K2b A01 A12 A16
XK,XKG 84-95 225/40R18 K1a K1b K2b T92 A18 A58 F23
e9*2007/46*6294*..; 84-95 225/45R18 K1a K1b K2b V18 S14
e50*2007/46*0198*.. 84-95 235/40R18 K1c K2c K4i K6w K8e
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

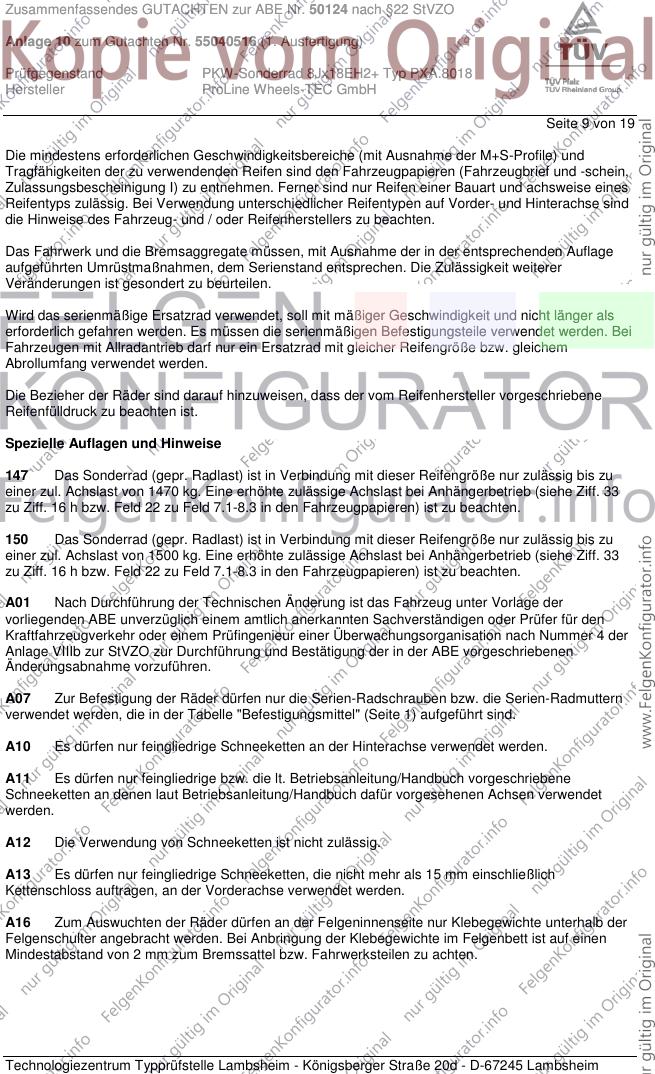

Seite 9 von 19
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

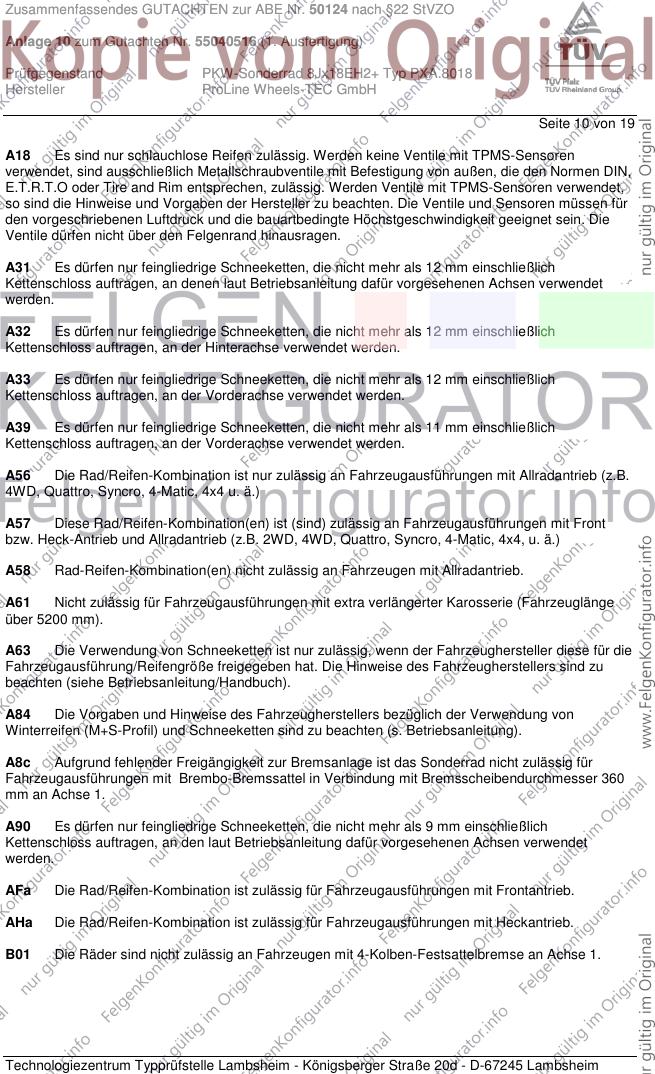

Seite 10 von 19
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A8c Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 360
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 11 von 19

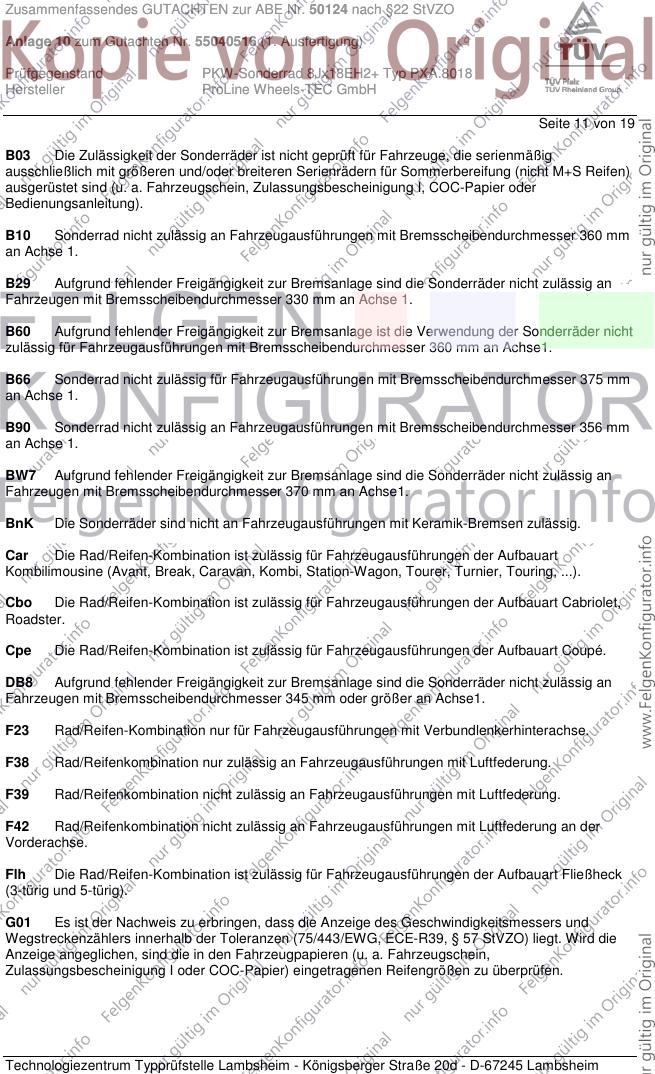

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 12 von 19

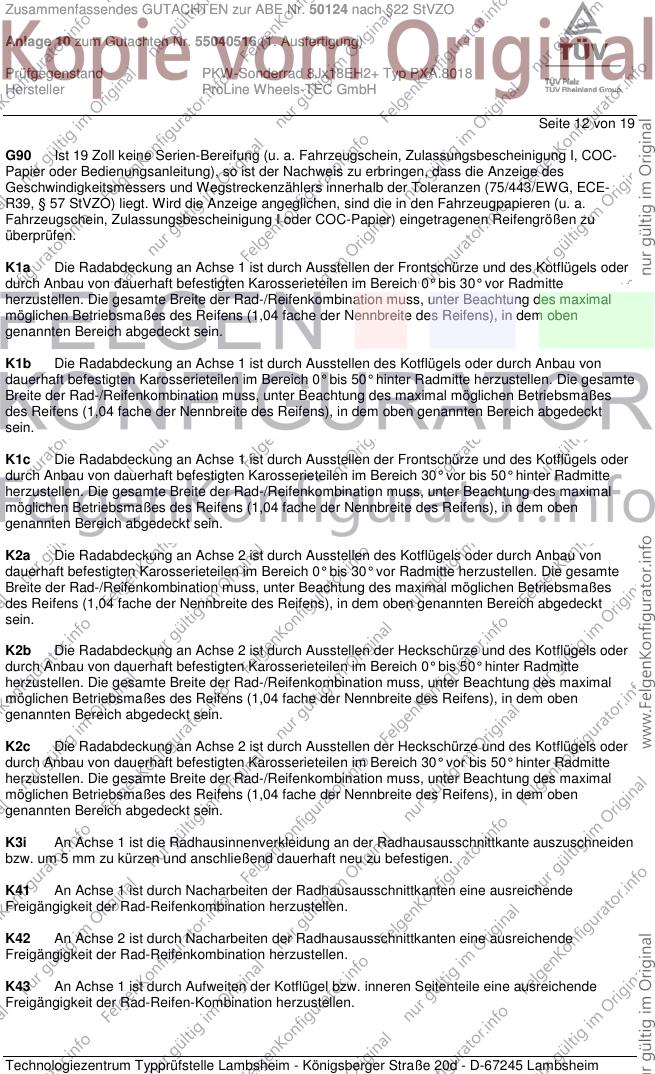

G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 13 von 19

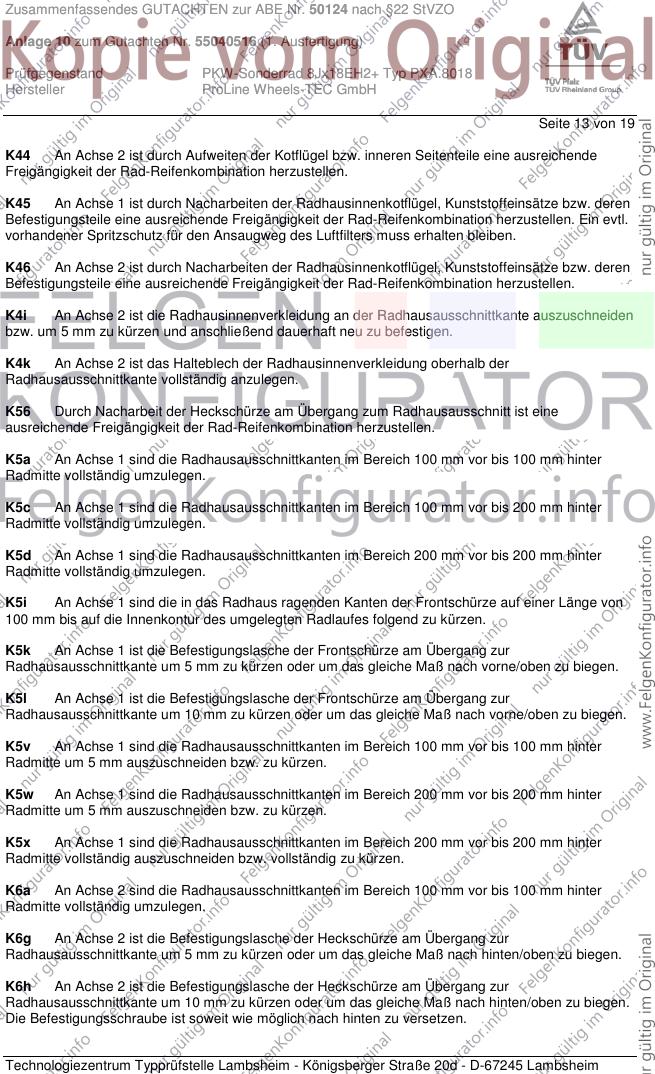

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 14 von 19

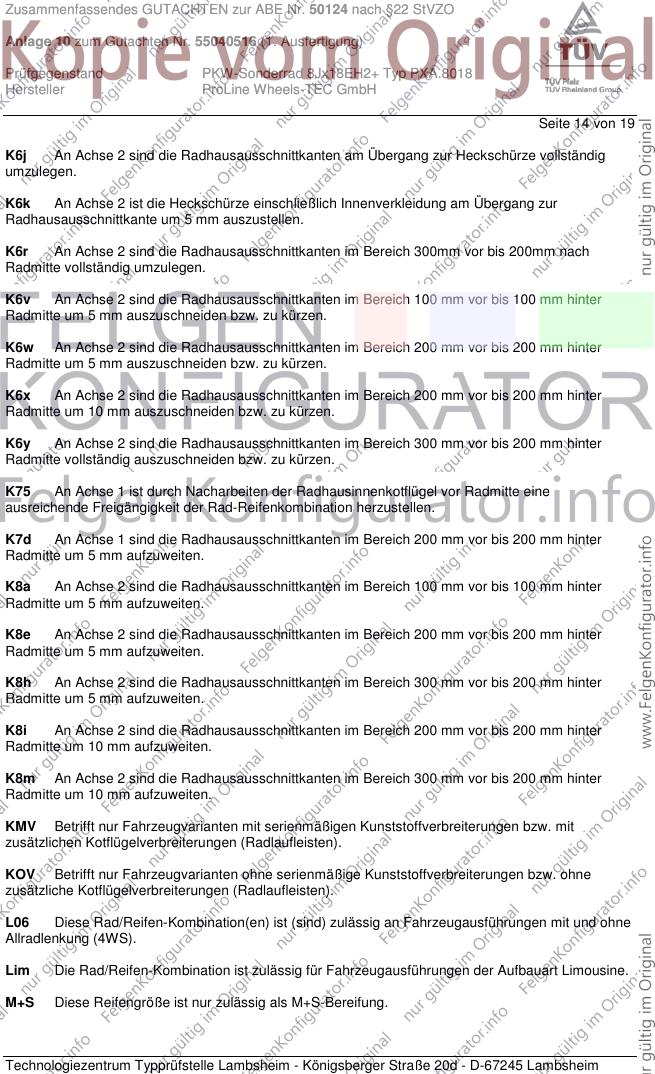

K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

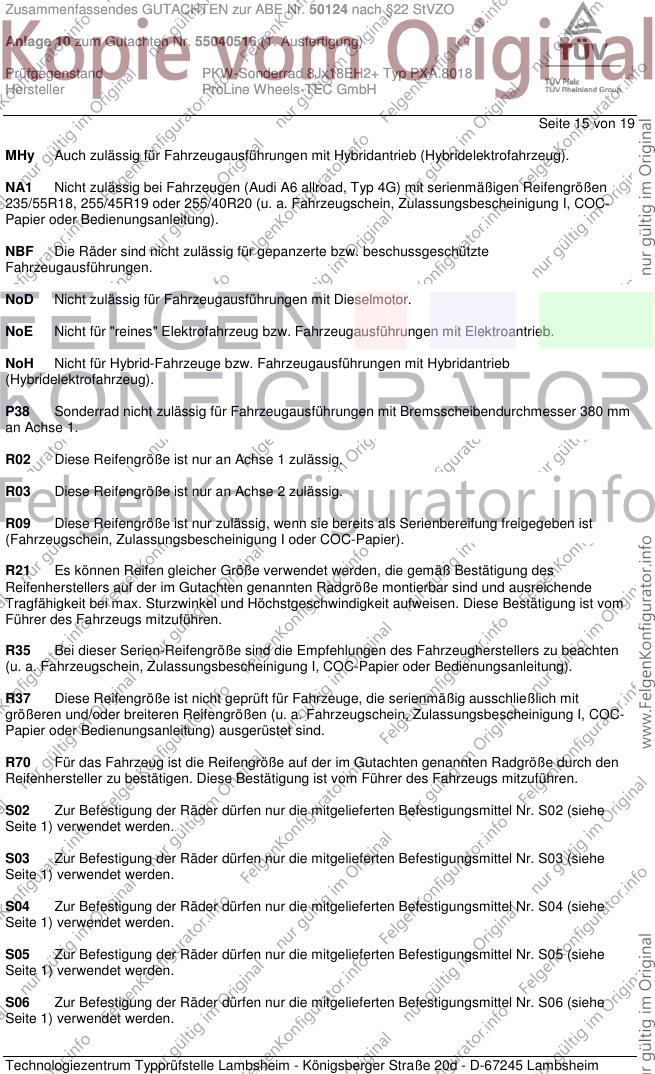

Seite 15 von 19
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

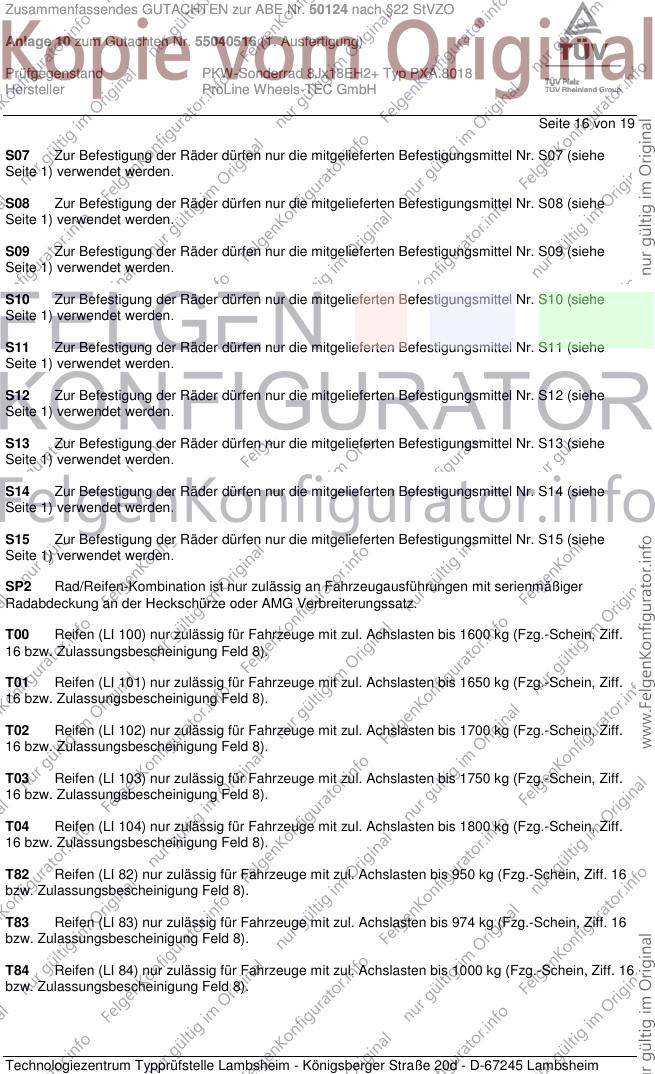

Seite 16 von 19
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe
Seite 1) verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S15 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH

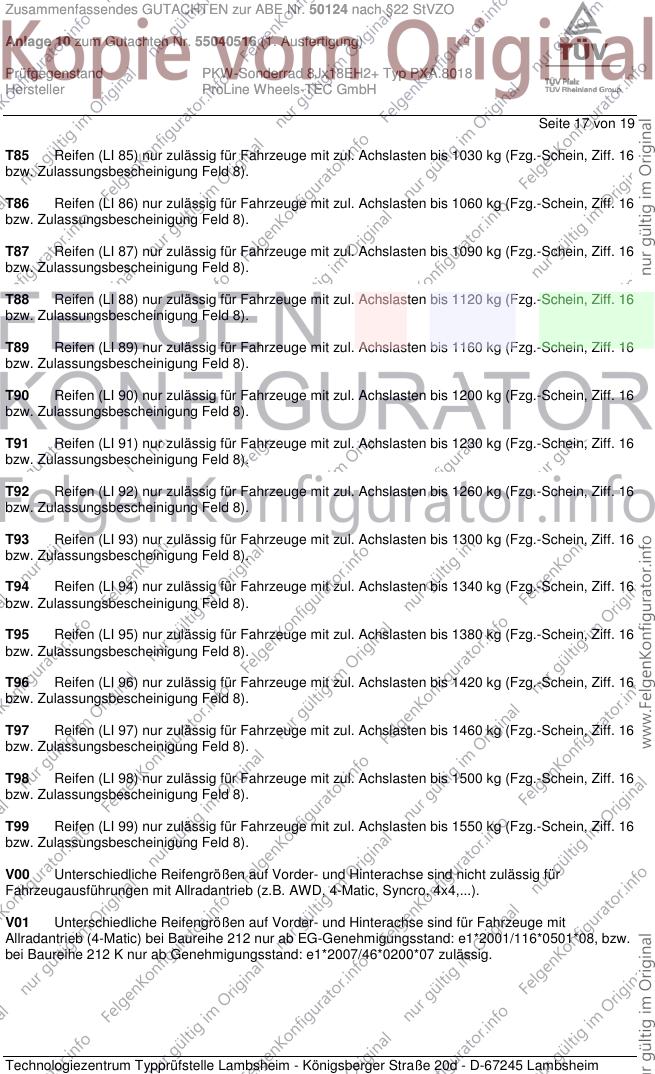

Seite 17 von 19
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 18 von 19
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Dezember 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Die KBA-Nummer ist auf dem lackierten Rad mittels eines Klebeschildes vom Hersteller aufgebracht.
Ein entsprechender Prüfbericht über die Eignung des Klebeschildes liegt vor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50124 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXA.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Dezember 2016
Tufan 00262181.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
