Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 50702, Erweiterung 03
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
TOR 808
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
15.09.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55105015 (4. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
2 - 15 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 50702, Erweiterung 03
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.09.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50702, Erweiterung 03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 21
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 808
Radgröße 8Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 TOR 808 B7 / Z15 Ø70,0-66,6 5/112/66,6 35 680 2250
Kennzeichnungen
KBA-Nummer 50702
§ 22 50702, Erweiterung 03
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 808 (s.o.)
Radgröße 8Jx18 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 26 Multipack: 43
S02 Schraube M14x1,5 Kegel 60° 120 30 Multipack: 44
S03 Schraube M14x1,5 Kegel 60° 130 30 Multipack: 44
S04 Schraube M14x1,5 Kegel 60° 140 30 Multipack: 44
S05 Schraube M14x1,5 Kegel 60° 150 30 Multipack: 44
S06 Schraube M12x1,5 Kegel 60° 130 30,5 Multipack: 43A
S07 Schraube M12x1,5 Kegel 60° 140 30,5 Multipack: 43A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A19 A57
B8, B81 88-140 215/45R18 M+S T89 T93 A99 Car Lim
e1*2001/116* 88-195 225/45R18 R37 T91 T95 V18 S02
0430*00-41; 88-195 235/40R18 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-150 215/45R18 A11 R37 T89 T93 A19 A57 A99
B8, B81 90-210 225/45R18 A31 Car Lim V00
e1*2001/116* 90-210 235/40R18 A12 V18 S02
0430*35-..; 90-210 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A19 A57
§ 22 50702, Erweiterung 03
B8, B81 100-195 235/40R18 R37 T91 T95 A99 Cbo Cpe
e1*2001/116* 100-195 245/40R18 Flh S02
0430*00-49; 100-200 245/40R18 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 225/50R18 A39 T95 T99 136 A19 A57 A99
4G, 4G1 100-245 235/50R18 A12 136 Car Lim NA1
e1*2007/46*0436*..; 100-245 245/45R18 A12 T00 T96 136 S02
e13*2007/46*1147*.. 100-245 255/45R18 A12 136
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A12 136 A19 A57 A99
4G, 4G1 140-245 245/45R18 A33 136 S02
e1*2007/46*0436*..; 140-245 255/45R18 A12 136
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 136 A12 A19 A99
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a 136 S04
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

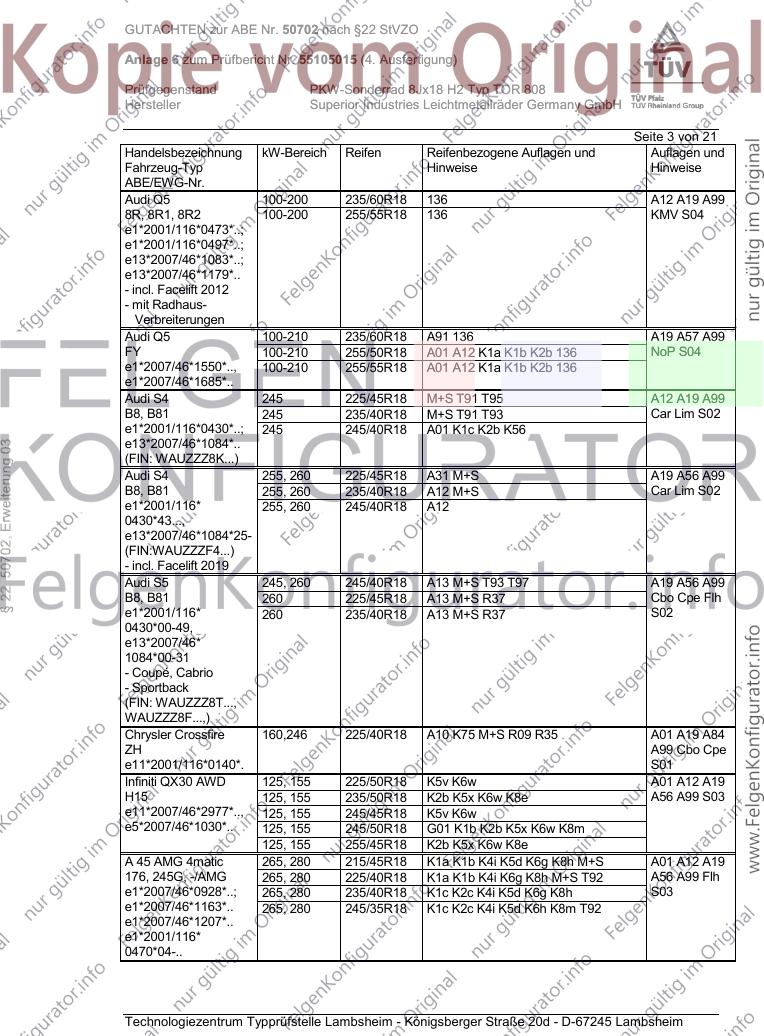

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/60R18 136 A12 A19 A99
8R, 8R1, 8R2 100-200 255/55R18 136 KMV S04
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 A91 136 A19 A57 A99
FY 100-210 255/50R18 A01 A12 K1a K1b K2b 136 NoP S04
e1*2007/46*1550*.., 100-210 255/55R18 A01 A12 K1a K1b K2b 136
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A19 A99
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S02
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56
§ 22 50702, Erweiterung 03
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/45R18 A31 M+S A19 A56 A99
B8, B81 255, 260 235/40R18 A12 M+S Car Lim S02
e1*2001/116* 255, 260 245/40R18 A12
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A19 A56 A99
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116* 260 235/40R18 A13 M+S R37 S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A19 A84
ZH A99 Cbo Cpe
e11*2001/116*0140*. S01
Infiniti QX30 AWD 125, 155 225/50R18 K5v K6w A01 A12 A19
H15 125, 155 235/50R18 K2b K5x K6w K8e A56 A99 S03
e11*2007/46*2977*.., 125, 155 245/45R18 K5v K6w
e5*2007/46*1030*.. 125, 155 245/50R18 G01 K1b K2b K5x K6w K8m
125, 155 255/45R18 K2b K5x K6w K8e
A 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A19
176, 245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A56 A99 Flh
e1*2007/46*0928*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S03
e1*2007/46*1163*.. 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A19
176, 245G 66-160 225/40R18 K1c K2c K4i K5d K6g K8h A57 A99 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S03
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K2c K4i K6h K8m R03
A-Klasse 110-165 215/45R18 K1a K1b K2b K5d K7a R37 A01 A12 A19
F2A 110-165 225/40R18 K1c K2b K5d K6d K7a A57 A99 F24
e1*2007/46*1829*.. 110-165 225/45R18 K1c K2b K5d K6d K7i Lim NoP V00
110-165 235/40R18 K2c K6d K6i K8h R03 V18 Y85 S03
110-165 245/40R18 K2c K6d K6i K8h R03
A-Klasse 70-140 215/45R18 K1a K1b K2b K5d K6f K7a R37 A01 A12 A19
F2A 70-140 225/40R18 K1c K2b K5d K6f K8h A58 A99 F23
e1*2007/46*1829*.. 70-140 225/45R18 K1c K2b K5d K6f K7i K8h Lim NoP V18
70-140 235/40R18 K2c K6f K8m R03 Y85 S03
70-140 245/40R18 K2c K6f K8m R03
A-Klasse A 250e 118 215/45R18 K1a K1b K2b K5d K6f K7a R37 A01 A12 A19
§ 22 50702, Erweiterung 03
F2A 118 225/40R18 K1c K2b K5d K6f K8h T92 A58 A99 F23
e1*2007/46*1829*07-.. 118 225/45R18 K1c K2b K5d K6f K7i K8h Lim V18 Y85
- Plug-in-Hybrid 118 235/40R18 K2c K6f K8m R03 S03
118 245/40R18 K2c K6f K8m R03
AMG A35 225 215/45R18 A94 M+S A19 A56 A99
F2A 225 235/40R18 A01 A12 K5b K6f Y85 S03
e1*2007/46*1829*.. 225 245/40R18 A01 A12 K1c K2b K5b K7a K8h
AMG CLA 35 225 225/45R18 K1a K1b K4i K5d K6f K7a K9v M+S A01 A12 A19
F2CLA 225 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h K9v A56 A99 Lim
e1*2007/46*1912*.. 225 245/40R18 K1c K2c K4i K5d K6f K6i K7i K8h K9v S03
AMG CLA 35 Shooting 225 225/45R18 K1a K1b K4i K5d K6f K7a K9v M+S A01 A12 A19
Brake 225 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h K9v A56 A99 Car
F2CLA 225 245/40R18 K1c K2c K4i K5d K6f K6i K7i K8h K9v S03
e1*2007/46*1912*..
B-Klasse 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A01 A12 A19
245 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A99 K42 S03
e1*2001/116*0314*.. 70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A19
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A57 A99 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S03
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 215/45R18 K1c K2b K4i K5d K6f K7a R37 A01 A12 A19
F2B 70-165 225/40R18 K1c K2c K4i K5d K6f K6i K7a K8h T88 A57 A99 F24
e1*2007/46*1909*.. T92 NoP V00 V18
70-165 225/45R18 K1c K2c K4i K5d K6f K6i K7i K8h S03
70-165 235/40R18 K2c K4i K6f K6i K8h R03
70-165 245/40R18 K2c K4i K6f K6i K8m R03
B-Klasse 70-140 215/45R18 K1c K2b K4i K5d K6f K7a K8h R37 A01 A12 A19
F2B 70-140 225/40R18 K1c K2b K4i K5d K6f K6i K7a K8m A58 A99 F23
e1*2007/46*1909*.. T88 T92 NoP V18 S03
70-140 225/45R18 K1c K2b K4i K5d K6f K6i K7i K8m
70-140 235/40R18 K2c K4i K6f K6i K8m R03
70-140 245/40R18 K2c K4i K6f K6i K8s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

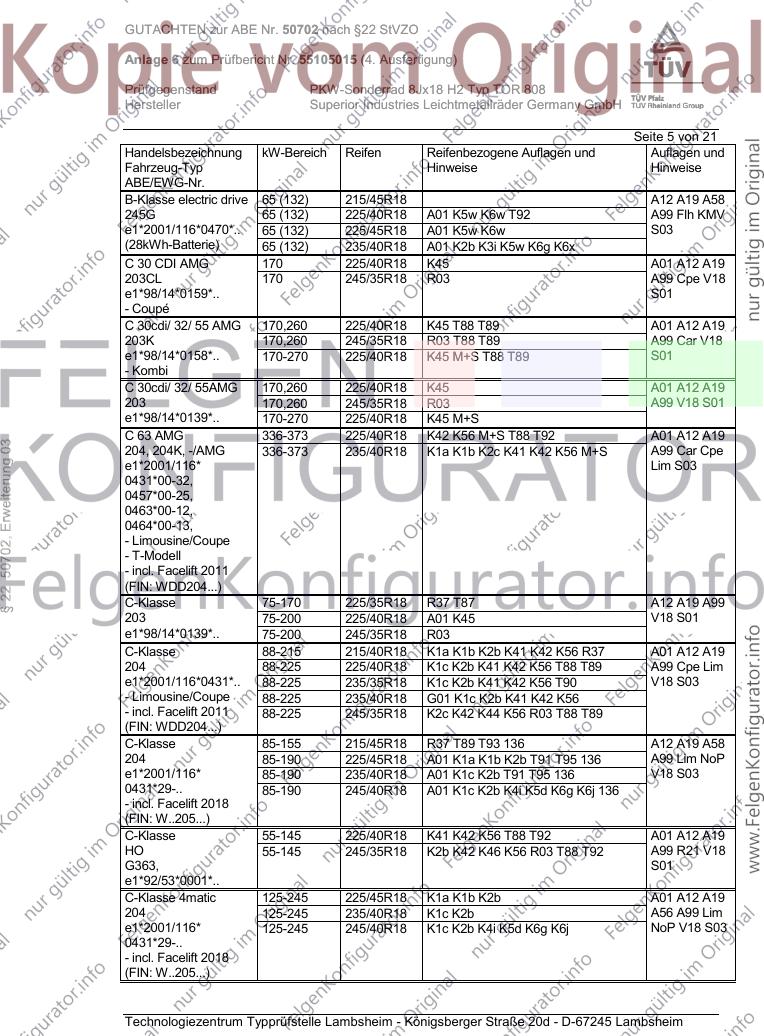

Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 215/45R18 A12 A19 A58
245G 65 (132) 225/40R18 A01 K5w K6w T92 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 A01 K5w K6w S03
(28kWh-Batterie) 65 (132) 235/40R18 A01 K2b K3i K5w K6g K6x
C 30 CDI AMG 170 225/40R18 K45 A01 A12 A19
203CL 170 245/35R18 R03 A99 Cpe V18
e1*98/14*0159*.. S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T89 A01 A12 A19
203K 170,260 245/35R18 R03 T88 T89 A99 Car V18
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T89 S01
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A12 A19
203 170,260 245/35R18 R03 A99 V18 S01
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A12 A19
§ 22 50702, Erweiterung 03
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A99 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-170 225/35R18 R37 T87 A12 A19 A99
203 75-200 225/40R18 A01 K45 V18 S01
e1*98/14*0139*.. 75-200 245/35R18 R03
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A12 A19
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A99 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 V18 S03
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 T89 T93 136 A12 A19 A58
204 85-190 225/45R18 A01 K1a K1b K2b T91 T95 136 A99 Lim NoP
e1*2001/116* 85-190 235/40R18 A01 K1c K2b T91 T95 136 V18 S03
0431*29-.. 85-190 245/40R18 A01 K1c K2b K4i K5d K6g K6j 136
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A19
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A99 R21 V18
G363, S01
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/45R18 K1a K1b K2b A01 A12 A19
204 125-245 235/40R18 K1c K2b A56 A99 Lim
e1*2001/116* 125-245 245/40R18 K1c K2b K4i K5d K6g K6j NoP V18 S03
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic Plug- 155 225/45R18 K1a K1b R02 136 A01 A12 A19
in-Hybrid 155 225/45R18 K2b M+S R03 T95 136 A56 A99 Lim
204 155 235/40R18 K1c K2b M+S T95 136 V18 S03
e1*2001/116* 155 245/40R18 K1c K2b K4i K5d K6g K6j 136
0431*53-..
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/45R18 K1a K1b K2b A01 A12 A19
Cabrio 110-190 235/40R18 K1c K2b A58 A99 Cbo
204 110-190 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/45R18 K1a K1b K2b A01 A12 A19
Cabrio 4matic 125-245 235/40R18 K1c K2b A56 A99 Cbo
204 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S03
§ 22 50702, Erweiterung 03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Plug-in- 143, 155 225/45R18 K1a K1b R02 T95 136 A01 A12 A19
Hybrid 143, 155 225/45R18 K2b M+S R03 T95 136 A58 A99 Lim
204 143, 155 235/40R18 K1c K2b M+S T95 136 V18 S03
e1*2001/116* 143, 155 245/40R18 K1c K2b K4i K5d K6g K6j T93 T97
0431*50-.. 136
(FIN: W..205...)
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 A12 A19 A99
203CL 75-200 225/40R18 A01 K45 Cpe V18 S01
e1*98/14*0159*.. 75-200 245/35R18 R03
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A19
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A99 R21 V18
e1*93/81*0034*.. S01
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A19
203K 75-200 245/35R18 R03 T88 T92 A99 Car V18
e1*98/14*0158*.. S01
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A12 A19
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A99 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 S03
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91
(FIN: WDD204...) 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
C-Klasse T-Modell 125-245 225/45R18 K1a K1b K2b T91 T95 A01 A12 A19
4matic 125-245 235/40R18 K1c K2b T91 T95 A56 A99 Car
204K 125-245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S03
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A19
215 A99 B03 S05
e1*98/14*0113*..

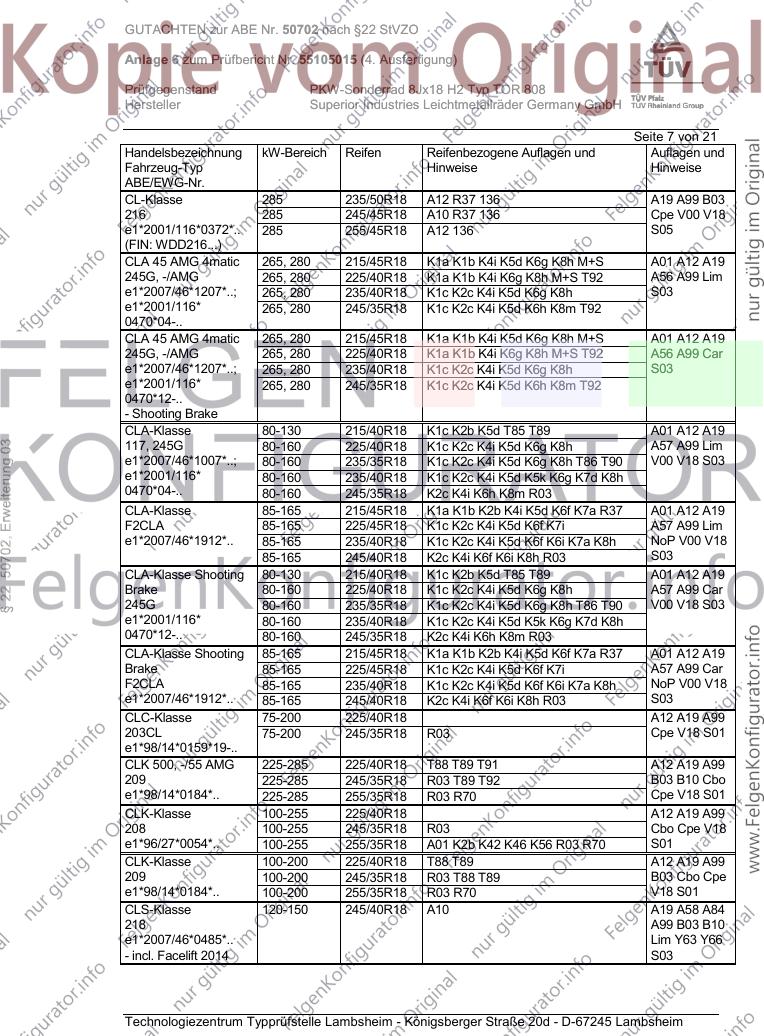

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/50R18 A12 R37 136 A19 A99 B03
216 285 245/45R18 A10 R37 136 Cpe V00 V18
e1*2001/116*0372*.. 285 255/45R18 A12 136 S05
(FIN: WDD216...)
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A19
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A56 A99 Lim
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S03
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A19
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A56 A99 Car
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S03
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A19
§ 22 50702, Erweiterung 03
117, 245G 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A57 A99 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S03
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse 85-165 215/45R18 K1a K1b K2b K4i K5d K6f K7a R37 A01 A12 A19
F2CLA 85-165 225/45R18 K1c K2c K4i K5d K6f K7i A57 A99 Lim
e1*2007/46*1912*.. 85-165 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h NoP V00 V18
85-165 245/40R18 K2c K4i K6f K6i K8h R03 S03
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A19
Brake 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A57 A99 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S03
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse Shooting 85-165 215/45R18 K1a K1b K2b K4i K5d K6f K7a R37 A01 A12 A19
Brake 85-165 225/45R18 K1c K2c K4i K5d K6f K7i A57 A99 Car
F2CLA 85-165 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h NoP V00 V18
e1*2007/46*1912*.. 85-165 245/40R18 K2c K4i K6f K6i K8h R03 S03
CLC-Klasse 75-200 225/40R18 A12 A19 A99
203CL 75-200 245/35R18 R03 Cpe V18 S01
e1*98/14*0159*19-..
CLK 500, -/55 AMG 225-285 225/40R18 T88 T89 T91 A12 A19 A99
209 225-285 245/35R18 R03 T89 T92 B03 B10 Cbo
e1*98/14*0184*.. 225-285 255/35R18 R03 R70 Cpe V18 S01
CLK-Klasse 100-255 225/40R18 A12 A19 A99
208 100-255 245/35R18 R03 Cbo Cpe V18
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 S01
CLK-Klasse 100-200 225/40R18 T88 T89 A12 A19 A99
209 100-200 245/35R18 R03 T88 T89 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 V18 S01
CLS-Klasse 120-150 245/40R18 A10 A19 A58 A84
218 A99 B03 B10
e1*2007/46*0485*.. Lim Y63 Y66
- incl. Facelift 2014 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

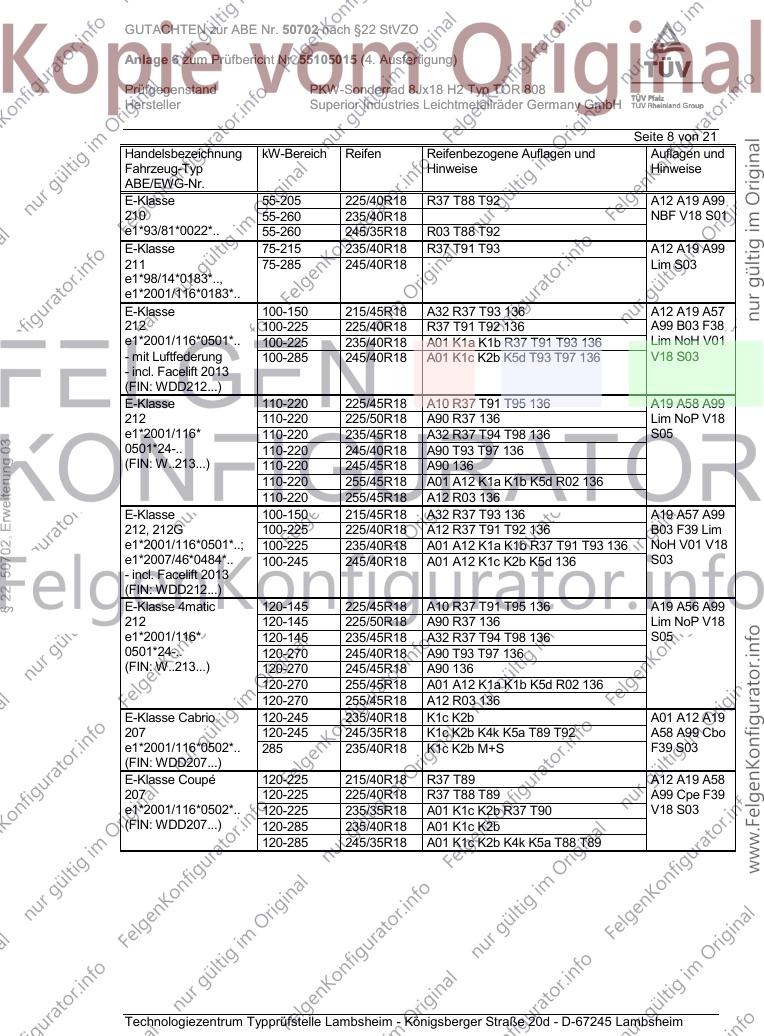

Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/40R18 R37 T88 T92 A12 A19 A99
210 55-260 235/40R18 NBF V18 S01
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A19 A99
211 75-285 245/40R18 Lim S03
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 A32 R37 T93 136 A12 A19 A57
212 100-225 225/40R18 R37 T91 T92 136 A99 B03 F38
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 136 Lim NoH V01
- mit Luftfederung 100-285 245/40R18 A01 K1c K2b K5d T93 T97 136 V18 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/45R18 A10 R37 T91 T95 136 A19 A58 A99
212 110-220 225/50R18 A90 R37 136 Lim NoP V18
e1*2001/116* 110-220 235/45R18 A32 R37 T94 T98 136 S05
§ 22 50702, Erweiterung 03
0501*24-.. 110-220 245/40R18 A90 T93 T97 136
(FIN: W..213...) 110-220 245/45R18 A90 136
110-220 255/45R18 A01 A12 K1a K1b K5d R02 136
110-220 255/45R18 A12 R03 136
E-Klasse 100-150 215/45R18 A32 R37 T93 136 A19 A57 A99
212, 212G 100-225 225/40R18 A12 R37 T91 T92 136 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 136 NoH V01 V18
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1c K2b K5d 136 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/45R18 A10 R37 T91 T95 136 A19 A56 A99
212 120-145 225/50R18 A90 R37 136 Lim NoP V18
e1*2001/116* 120-145 235/45R18 A32 R37 T94 T98 136 S05
0501*24-.. 120-270 245/40R18 A90 T93 T97 136
(FIN: W..213...) 120-270 245/45R18 A90 136
120-270 255/45R18 A01 A12 K1a K1b K5d R02 136
120-270 255/45R18 A12 R03 136
E-Klasse Cabrio 120-245 235/40R18 K1c K2b A01 A12 A19
207 120-245 245/35R18 K1c K2b K4k K5a T89 T92 A58 A99 Cbo
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S F39 S03
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 R37 T89 A12 A19 A58
207 120-225 225/40R18 R37 T88 T89 A99 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 V18 S03
(FIN: WDD207...) 120-285 235/40R18 A01 K1c K2b
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

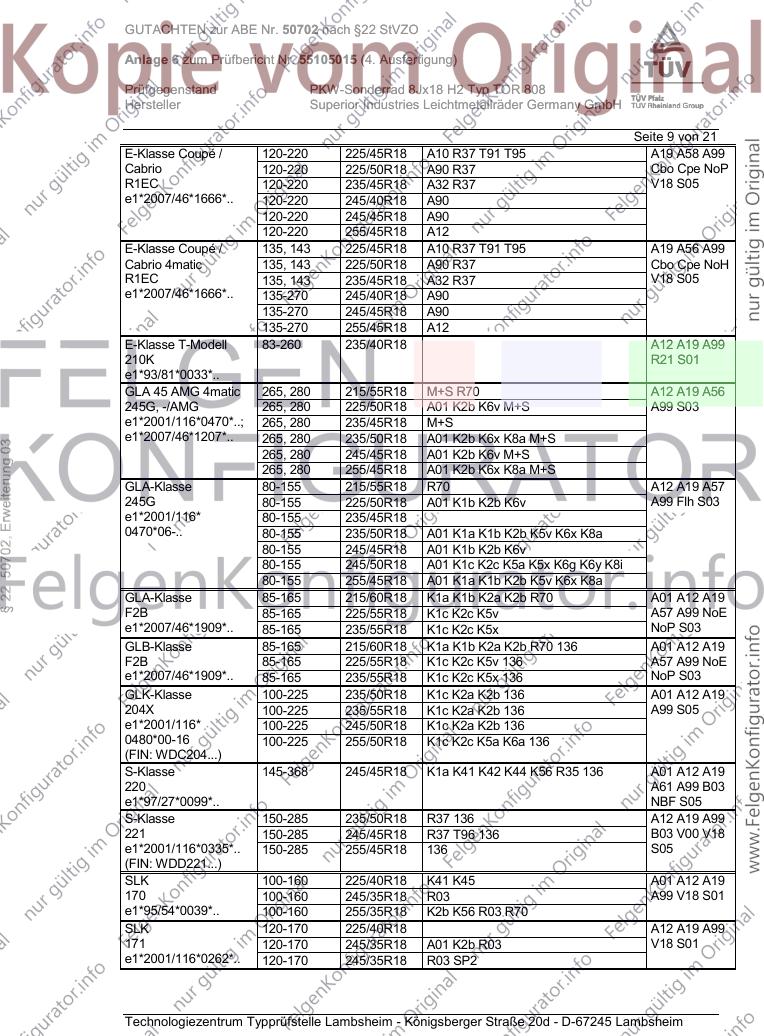

Seite 9 von 21
E-Klasse Coupé / 120-220 225/45R18 A10 R37 T91 T95 A19 A58 A99
Cabrio 120-220 225/50R18 A90 R37 Cbo Cpe NoP
R1EC 120-220 235/45R18 A32 R37 V18 S05
e1*2007/46*1666*.. 120-220 245/40R18 A90
120-220 245/45R18 A90
120-220 255/45R18 A12
E-Klasse Coupé / 135, 143 225/45R18 A10 R37 T91 T95 A19 A56 A99
Cabrio 4matic 135, 143 225/50R18 A90 R37 Cbo Cpe NoH
R1EC 135, 143 235/45R18 A32 R37 V18 S05
e1*2007/46*1666*.. 135-270 245/40R18 A90
135-270 245/45R18 A90
135-270 255/45R18 A12
E-Klasse T-Modell 83-260 235/40R18 A12 A19 A99
210K R21 S01
e1*93/81*0033*..
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A19 A56
245G, -/AMG 265, 280 225/50R18 A01 K2b K6v M+S A99 S03
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6x K8a M+S
§ 22 50702, Erweiterung 03
265, 280 245/45R18 A01 K2b K6v M+S
265, 280 255/45R18 A01 K2b K6x K8a M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A19 A57
245G 80-155 225/50R18 A01 K1b K2b K6v A99 Flh S03
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLA-Klasse 85-165 215/60R18 K1a K1b K2a K2b R70 A01 A12 A19
F2B 85-165 225/55R18 K1c K2c K5v A57 A99 NoE
e1*2007/46*1909*.. 85-165 235/55R18 K1c K2c K5x NoP S03
GLB-Klasse 85-165 215/60R18 K1a K1b K2a K2b R70 136 A01 A12 A19
F2B 85-165 225/55R18 K1c K2c K5v 136 A57 A99 NoE
e1*2007/46*1909*.. 85-165 235/55R18 K1c K2c K5x 136 NoP S03
GLK-Klasse 100-225 235/50R18 K1c K2a K2b 136 A01 A12 A19
204X 100-225 235/55R18 K1c K2a K2b 136 A99 S05
e1*2001/116* 100-225 245/50R18 K1c K2a K2b 136
0480*00-16 100-225 255/50R18 K1c K2c K5a K6a 136
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 136 A01 A12 A19
220 A61 A99 B03
e1*97/27*0099*.. NBF S05
S-Klasse 150-285 235/50R18 R37 136 A12 A19 A99
221 150-285 245/45R18 R37 T96 136 B03 V00 V18
e1*2001/116*0335*.. 150-285 255/45R18 136 S05
(FIN: WDD221...)
SLK 100-160 225/40R18 K41 K45 A01 A12 A19
170 100-160 245/35R18 R03 A99 V18 S01
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70
SLK 120-170 225/40R18 A12 A19 A99
171 120-170 245/35R18 A01 K2b R03 V18 S01
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

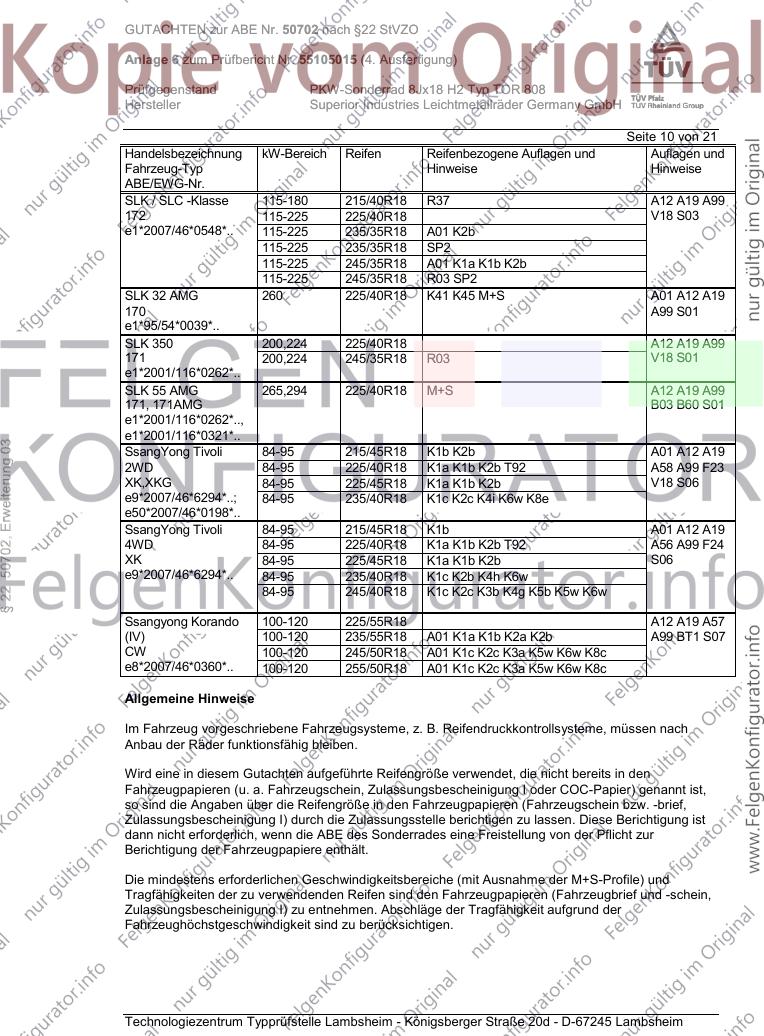

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A19 A99
172 115-225 225/40R18 V18 S03
e1*2007/46*0548*.. 115-225 235/35R18 A01 K2b
115-225 235/35R18 SP2
115-225 245/35R18 A01 K1a K1b K2b
115-225 245/35R18 R03 SP2
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A12 A19
170 A99 S01
e1*95/54*0039*..
SLK 350 200,224 225/40R18 A12 A19 A99
171 200,224 245/35R18 R03 V18 S01
e1*2001/116*0262*..
SLK 55 AMG 265,294 225/40R18 M+S A12 A19 A99
171, 171AMG B03 B60 S01
e1*2001/116*0262*..,
e1*2001/116*0321*..
§ 22 50702, Erweiterung 03
SsangYong Tivoli 84-95 215/45R18 K1b K2b A01 A12 A19
2WD 84-95 225/40R18 K1a K1b K2b T92 A58 A99 F23
XK,XKG 84-95 225/45R18 K1a K1b K2b V18 S06
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K4i K6w K8e
e50*2007/46*0198*..
SsangYong Tivoli 84-95 215/45R18 K1b A01 A12 A19
4WD 84-95 225/40R18 K1a K1b K2b T92 A56 A99 F24
XK 84-95 225/45R18 K1a K1b K2b S06
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2b K4h K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Ssangyong Korando 100-120 225/55R18 A12 A19 A57
(IV) 100-120 235/55R18 A01 K1a K1b K2a K2b A99 BT1 S07
CW 100-120 245/50R18 A01 K1c K2c K3a K5w K6w K8c
e8*2007/46*0360*.. 100-120 255/50R18 A01 K1c K2c K3a K5w K6w K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

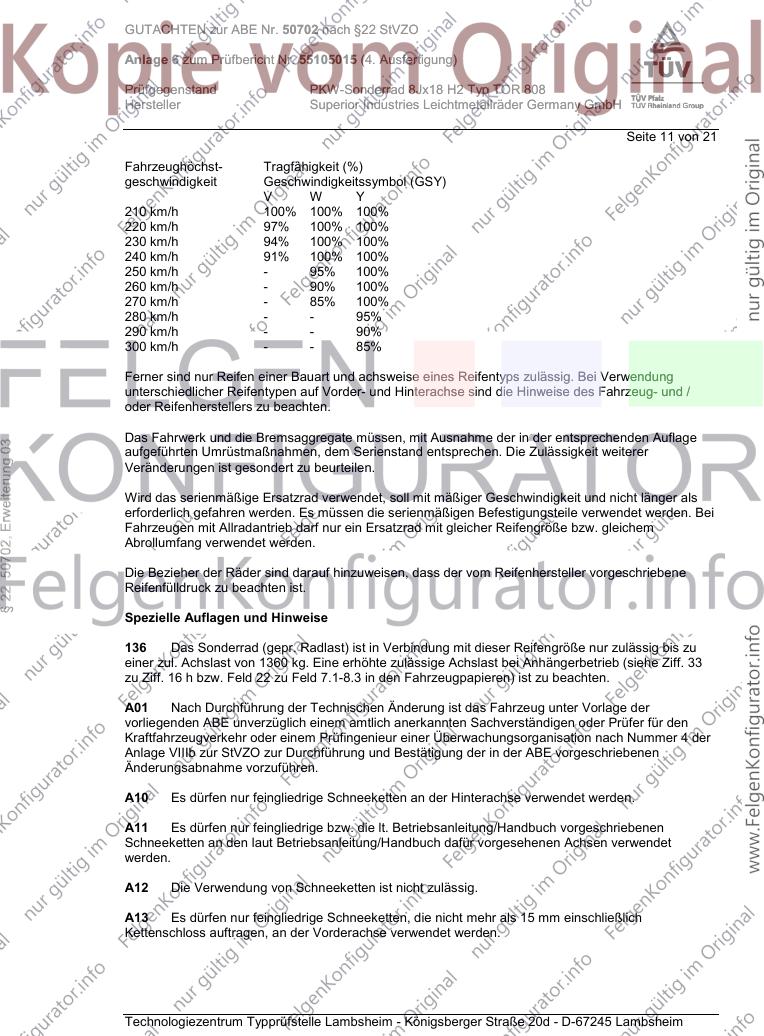

Seite 11 von 21
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 50702, Erweiterung 03
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

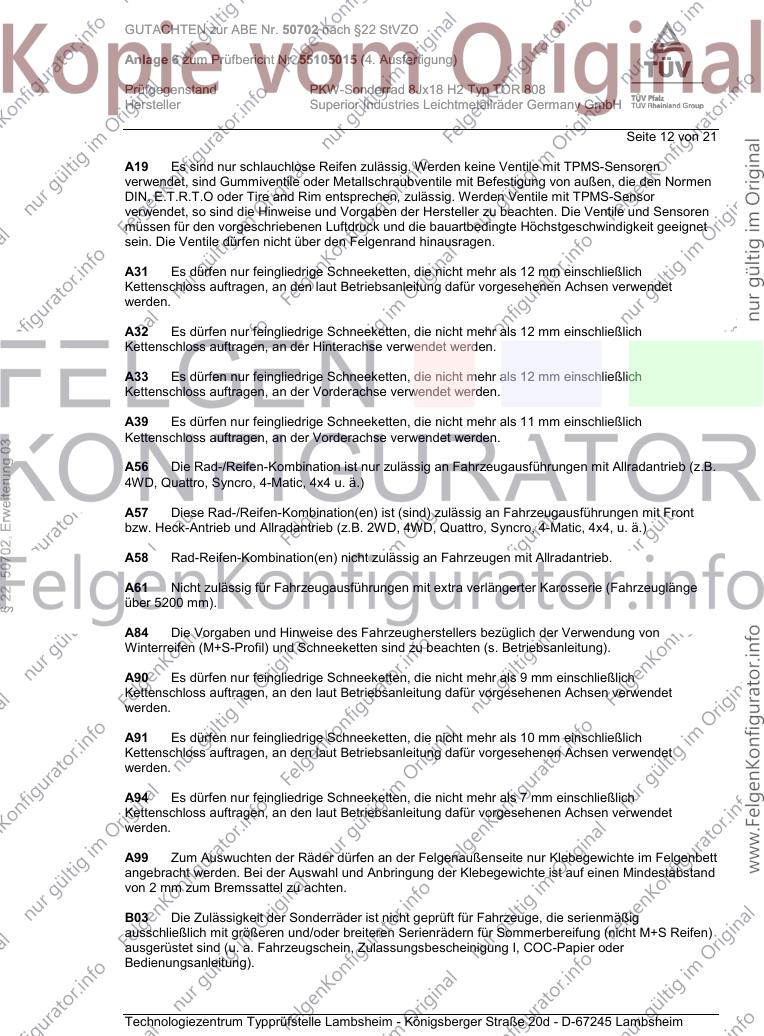

Seite 12 von 21
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 50702, Erweiterung 03
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 21
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
§ 22 50702, Erweiterung 03
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 21
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
§ 22 50702, Erweiterung 03
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 21
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 50702, Erweiterung 03
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 21
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 50702, Erweiterung 03
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 21

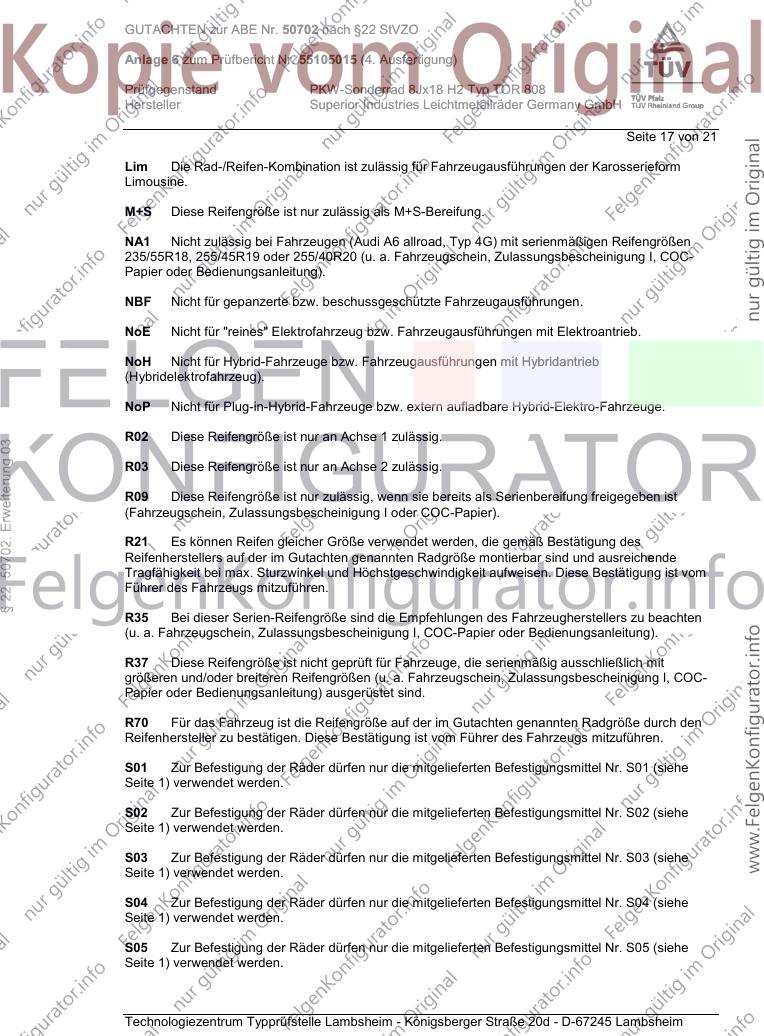

Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§ 22 50702, Erweiterung 03
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 21
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50702, Erweiterung 03
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 21
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50702, Erweiterung 03
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 21
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
§ 22 50702, Erweiterung 03
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 21
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum November 2015.
§ 22 50702, Erweiterung 03
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2020
Blauth 00350932.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
3ÁHJHKLQZHLVH
für RIAL Leichtmetallfelgen
'DPLW6LHODQJH)UHXGHDQ,KUHQ5,$//HLFKWPHWDOOIHOJHQKDEHQEHDFKWHQ6LHELWWHGLHIROJHQGHQ3ÁHJHKLQ-
ZHLVH(LQÁVVHZLH%UHPVVWDXE6FKPXW])HXFKWLJNHLW6DO]XQG6WHLQHODVVHQVLFKQLFKWYHUPHLGHQDEHULKUH
$XVZLUNXQJDXIGLH)HOJHQOlVVWVLFKGXUFKVRUJIlOWLJH3ÁHJHEHVHLWLJHQRGHUPLQLPLHUHQ
5(,1,*81*6,17(59$//(
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
5(,1,*81*60,77(/
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
5(,1,*81*67,336
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
'LH1LFKWEHDFKWXQJGLHVHU3ÁHJHKLQZHLVHIKUWQLFKW]XPJHQHUHOOHQ9HUOXVWGHU*DUDQWLHDQVSUFKHNDQQ
DEHU]X%HVFKlGLJXQJHQGHU/HLFKWPHWDOOIHOJHQIKUHQGLHQDFKGHQYRUVWHKHQGHQ*DUDQWLHEHGLQJXQJHQ
QLFKWXQWHUGLH*DUDQWLHIDOOHQ
*$5$17,($86)$//%(,'(562*(1$117(1Å237,6&+(15$'$8)%(5(,781*´
EinigeWerkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum (UO|VFKHQGHU*DUDQWLH! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com
Bad Dürkheim, Germany, May 24, 2019
&DUHLQVWUXFWLRQV
for RIAL alloy wheels
7RHQVXUH\RXU5,$/DOOR\ZKHHOVEULQJ\RXODVWLQJHQMR\PHQWSOHDVHREVHUYHWKHIROORZLQJLQVWUXFWLRQV:KLOH
EUDNHGXVWGLUWPRLVWXUHVDOWVWRQHVDQGRWKHUKD]DUGVDUHXQDYRLGDEOHLWLVSRVVLEOHWRSUHYHQWRUDWOHDVW
PLQLPL]HDQ\GDPDJHWKURXJKDSSURSULDWHZKHHOFDUH
5(*8/$5&/($1,1*
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
WKHZKHHOVVKRXOGEHFOHDQHGRQFHDZHHN0LQRUGDPDJH FKLSSLQJ WRWKHSDLQWÀQLVKVKRXOGEHUHSDLUHGXVLQJFOHDUFRDW YDUQLVK WR
SUHYHQWFRUURVLRQRIWKHXQGHUO\LQJVXUURXQGLQJPDWHULDO ÀOLIRUPFRUURVLRQ
&/($1,1*$*(176
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
DVWKHVHFDQQHJDWLYHO\LPSDFWWKHSDLQWÀQLVKDQGSRVVLEO\HYHQWKHFDU·VEUDNLQJV\VWHP
$'9,&(21&/($1,1*
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
5HSDLUGDPDJHWRWKHSDLQWÀQLVKLPPHGLDWHO\WRSUHYHQWR[LGDWLRQ
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
)DLOXUHWRIROORZWKHVHLQVWUXFWLRQVGRHVQRWJHQHUDOO\QXOOLI\WKHSURGXFWZDUUDQW\LQLWVHQWLUHW\EXWFDQOHDG
WRGDPDJHWRWKHDOOR\ZKHHOVWKDWLQDFFRUGDQFHZLWKWKHDSSOLFDEOHWHUPVDQGFRQGLWLRQVDUHQRWFRYHUHGE\
WKHZDUUDQW\
,19$/,'$7,212):$55$17<,17+((9(172)5()85%,6+0(17
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar servicesLQYDOLGDWHVWKHSURGXFWZDUUDQW\. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
