GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH

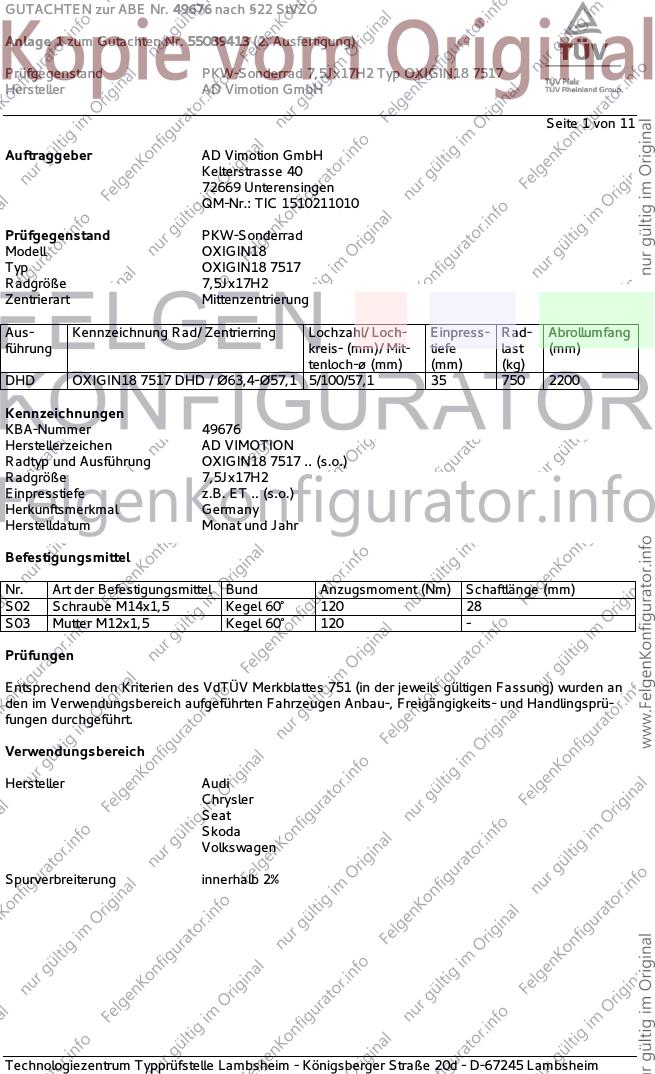

Seite 1 von 11
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: TIC 1510211010
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN18
Typ OXIGIN18 7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
DHD OXIGIN18 7517 DHD / Ø63,4-Ø57,1 5/100/57,1 35 750 2200
Kennzeichnungen
KBA-Nummer 49676
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung OXIGIN18 7517 .. (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe z.B. ET .. (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-141 215/40R17 A12 A14 A18
8X 60-141 225/35R17 A58 AT1 F23
e1*2007/46*0414*..; Flh V17 S02
e1*2007/46*0509*..
Audi A3 66-132 215/40R17 K1c T83 T85 A01 A12 A14
8L 66-132 215/45R17 K1c K2b A18 AT1 B56
e1*95/54*0042*.., 66-132 225/45R17 K1c K2b V17 S02
e1*98/14*0042*.. 66-132 235/40R17 K1c K2b K46 R70
66-132 245/35R17 K2b K46 R03 R70
Audi A3 S3 154-180 225/45R17 R35 A12 A14 A18
8L AT1 S02
e1*98/14*0042*..
Audi S1, -/Sportback 170 215/40R17 A12 A14 A18
8X 170 225/35R17 A56 AT1 F24
e1*2007/46*0414*.. Flh S02
Audi TT (I) 110-140 215/45R17 R37 A12 A14 A18
8N 110-180 225/45R17 AT1 Cbo Cpe
e1*97/27,98/14, V17 S02
2001/116*
0089, 0247*..
Chrysler PT Cruiser 85-164 215/45R17 A01 K1a K2b T87 T88 A12 A14 A18
PT 85-164 225/45R17 A01 K1a K2b AT1 B02 Cbo
e11*98/14*0058*.. 85-164 235/40R17 A01 K1a K2b R70 Flh V17 S03
- mit Handschaltung
Chrysler PT Cruiser 100-110 215/45R17 K1a K2b L02 T87 T88 A01 A12 A14
PT 100-110 225/45R17 K1a K2b L02 A18 AT1 B02
e11*98/14*0058*.. 100-110 235/40R17 K1a K2b L02 R70 Cbo Flh V17
- mit Automatik-Getr. S03
Chrysler Sebring 104-149 215/50R17 K1a K42 K45 K56 L02 A01 A12 A14
JR 104-149 225/45R17 K1a K2b K42 A18 AT1 B02
e11*98/14*0138*.. 104-149 235/45R17 K2b K42 K56 R03 Cbo V17 S03
- Cabrio
Chrysler Sebring 104-149 215/50R17 K1c K42 K56 A01 A12 A14
JR 104-149 225/45R17 K1c K2b K42 A18 AT1 B02
e11*98/14*0138*.. 104-149 235/45R17 K15 K2c K42 K56 R03 Lim V17 S03
- Limousine
Seat Arona 70-110 215/50R17 K1c K2b K6h K6i K6j K6y K8c A01 A12 A14
KJ 70-110 225/45R17 K1c K2b K6g K6i K6j K6y K8c A18 A58 AT1
e9*2007/46*3134*02-.. 70-110 235/45R17 K1c K2b K5w K6h K6i K6j K6y K8c S02
Seat Ibiza 48-110 215/45R17 K1c K2b K6g K8c A01 A12 A14
KJ 48-110 225/45R17 K1c K2c K6h K8o A18 A58 AT1
e9*2007/46*3134*.. Flh S02
Seat Ibiza / Cordoba 44-132 215/35R17 K1c K2a K2b T79 T83 A01 A12 A14
6L 44-132 225/35R17 K1c K2a K2b K46 K90 T82 T86 A18 AT1 B01
e9*98/14*0041*.., Flh Sth V17
e9*2001/116*0041*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 215/35R17 K1c K2b T79 T83 A01 A12 A14
6J, 6JN 44-110 215/40R17 K1c K2b A18 AT1 Car
e9*2001/116*0067*.., 44-110 225/35R17 K1c K2b K44 K46 Flh V17 S02
e9*2007/46*0001*..
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 215/35R17 K1c K2b R37 T83 A01 A12 A14
6J 132, 141 215/40R17 K1c K2b A18 AT1 B91
e9*2001/116*0067*.. 132, 141 225/35R17 K1c K2b K44 K46 Flh V17 S02
Seat Toledo 55-92 215/35R17 A01 K1a K2b K6g K8h T79 T83 A12 A14 A18
NH 55-92 215/40R17 A01 K1a K2b K6g K8h A58 AT1 B56
e11*2007/46*0251*.. 55-92 225/35R17 A01 K1c K2b K3b K6g K8h Lim V17 S02
Seat Toledo / Leon 50-150 215/45R17 R37 A12 A14 A18
1M 50-150 235/40R17 A01 K2c K46 R03 R70 AT1 B56 Flh
e9*97/27*0026*.., 50-154 225/45R17 Lim Se4 V17
e9*98/14*0026*.. S02
Skoda Fabia 44-77 215/35R17 K1c K2b K44 T79 T83 A01 A12 A14
5J 44-77 215/40R17 G11 K1c K2b K44 K56 A18 AT1 Car
e11*2001/116* Flh S02
0291*00-42;
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 215/35R17 K1a K1b K2b T79 T83 A01 A12 A14
5J 44-81 215/40R17 K1a K1b K2b A18 A58 AT1
e11*2001/116* 44-81 225/35R17 K1c K2b K8h B56 Car Flh
0291*43-55; V17 S02
e11*2007/46*
0013*20-..
e8*2007/46*0319*..
ab MJ 2015 (6V)
Skoda Fabia 37-96 215/35R17 K1c K2c K46 T79 T83 A01 A12 A14
6Y A18 AT1 Car
e11*98/14*0123*.. Flh Sth S02
Skoda Fabia RS 132 215/35R17 K1c K2b K44 T83 A01 A12 A14
5J 132 215/40R17 G01 K1c K2b K44 K56 A18 AT1 Flh
e11*2001/116* S02
0291*27-42
Skoda Octavia (I) 44-110 215/40R17 K1c K2b T83 A01 A12 A14
1U 44-132 215/45R17 K1c K2b A18 AT1 B56
e11*95/54*0066*..; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56 Car Lim V17
e11*2001/116*0066*; S02
e11*2007/46*0011*..
Skoda Praktik 51-66 215/35R17 K1c K2c K44 T83 A01 A12 A14
5J 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A18 A58 AT1
N083; S02
e11*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH

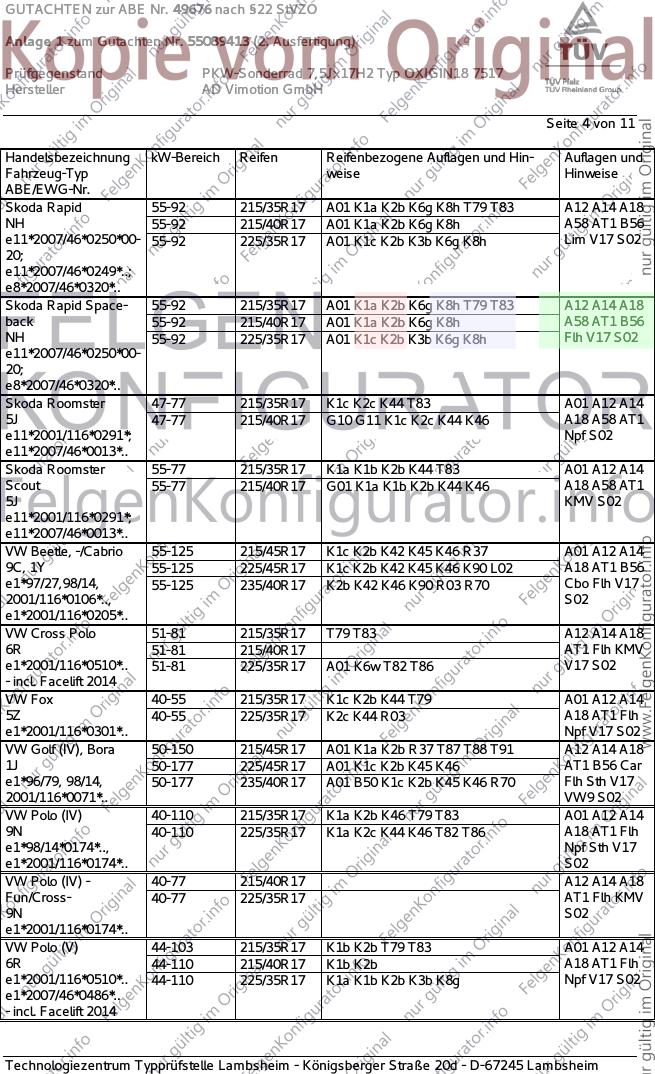

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-92 215/35R17 A01 K1a K2b K6g K8h T79 T83 A12 A14 A18
NH 55-92 215/40R17 A01 K1a K2b K6g K8h A58 AT1 B56
e11*2007/46*0250*00- 55-92 225/35R17 A01 K1c K2b K3b K6g K8h Lim V17 S02
20;
e11*2007/46*0249*..;
e8*2007/46*0320*..
Skoda Rapid Space- 55-92 215/35R17 A01 K1a K2b K6g K8h T79 T83 A12 A14 A18
back 55-92 215/40R17 A01 K1a K2b K6g K8h A58 AT1 B56
NH 55-92 225/35R17 A01 K1c K2b K3b K6g K8h Flh V17 S02
e11*2007/46*0250*00-
20;
e8*2007/46*0320*..
Skoda Roomster 47-77 215/35R17 K1c K2c K44 T83 A01 A12 A14
5J 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A18 A58 AT1
e11*2001/116*0291*; Npf S02
e11*2007/46*0013*..
Skoda Roomster 55-77 215/35R17 K1a K1b K2b K44 T83 A01 A12 A14
Scout 55-77 215/40R17 G01 K1a K1b K2b K44 K46 A18 A58 AT1
5J KMV S02
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A01 A12 A14
9C, 1Y 55-125 225/45R17 K1c K2b K42 K45 K46 K90 L02 A18 AT1 B56
e1*97/27,98/14, 55-125 235/40R17 K2b K42 K46 K90 R03 R70 Cbo Flh V17
2001/116*0106*.., S02
e1*2001/116*0205*..
VW Cross Polo 51-81 215/35R17 T79 T83 A12 A14 A18
6R 51-81 215/40R17 AT1 Flh KMV
e1*2001/116*0510*.. 51-81 225/35R17 A01 K6w T82 T86 V17 S02
- incl. Facelift 2014
VW Fox 40-55 215/35R17 K1c K2b K44 T79 A01 A12 A14
5Z 40-55 225/35R17 K2c K44 R03 A18 AT1 Flh
e1*2001/116*0301*.. Npf V17 S02
VW Golf (IV), Bora 50-150 215/45R17 A01 K1a K2b R37 T87 T88 T91 A12 A14 A18
1J 50-177 225/45R17 A01 K1c K2b K45 K46 AT1 B56 Car
e1*96/79, 98/14, 50-177 235/40R17 A01 B50 K1c K2b K45 K46 R70 Flh Sth V17
2001/116*0071*.. VW9 S02
VW Polo (IV) 40-110 215/35R17 K1a K2b K46 T79 T83 A01 A12 A14
9N 40-110 225/35R17 K1a K2c K44 K46 T82 T86 A18 AT1 Flh
e1*98/14*0174*.., Npf Sth V17
e1*2001/116*0174*.. S02
VW Polo (IV) - 40-77 215/40R17 A12 A14 A18
Fun/Cross- 40-77 225/35R17 AT1 Flh KMV
9N S02
e1*2001/116*0174*..
VW Polo (V) 44-103 215/35R17 K1b K2b T79 T83 A01 A12 A14
6R 44-110 215/40R17 K1b K2b A18 AT1 Flh
e1*2001/116*0510*.. 44-110 225/35R17 K1a K1b K2b K3b K8g Npf V17 S02
e1*2007/46*0486*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo (V) WRC 162 215/40R17 K1b K2b M+S A01 A12 A14
6R A18 AT1 Flh
e1*2001/116*0510*.. Npf S02
VW Polo (VI) 48-85 215/45R17 K1c K2c K4i K8m A01 A12 A14
AW 48-85 225/45R17 K1c K2c K4i K8m A18 A58 AT1
e1*2007/46*1783*.. Flh S02
VW Polo GTI (V) 132, 141 215/40R17 K1b K2b A01 A12 A14
6R 132, 141 225/35R17 K1a K1b K2b K3b K8g A18 AT1 Flh
e1*2001/116*0510*.. Npf S02
- incl. Facelift 2014
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AT1 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile (ausschließlich Metallventile) mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ven-
tile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstge-
schwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH

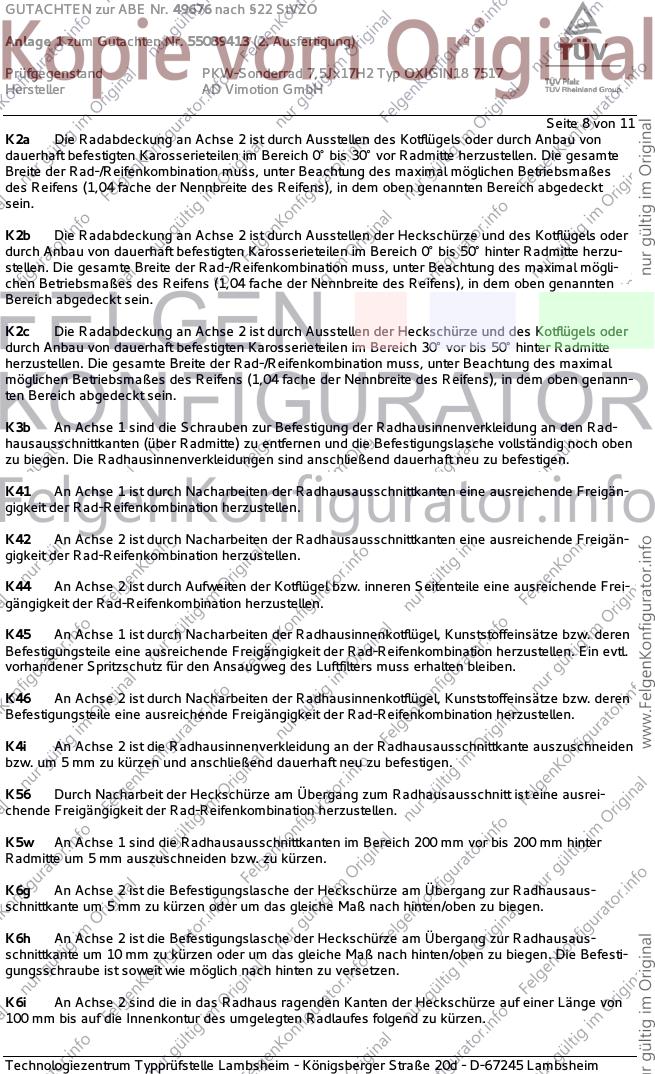

Seite 8 von 11
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH

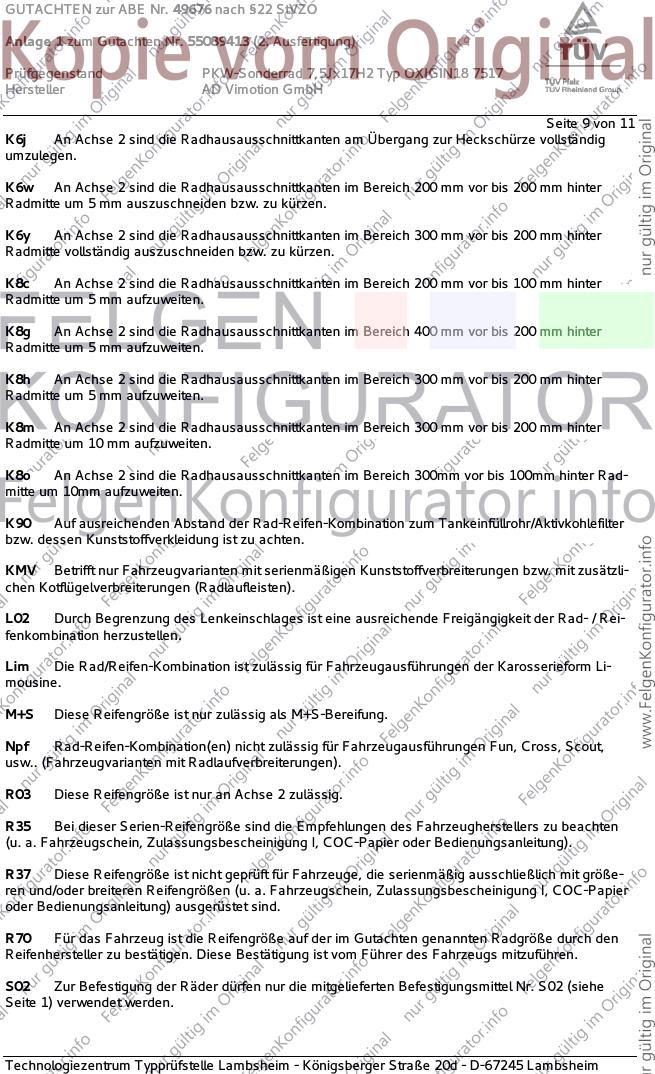

Seite 9 von 11
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Rad-
mitte um 10mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH

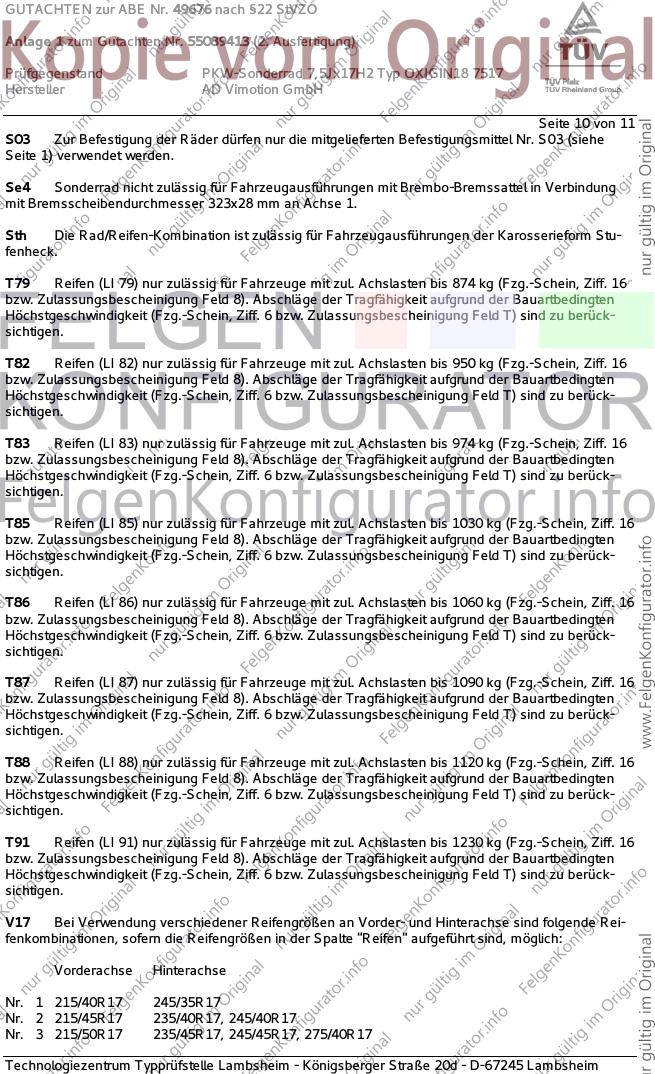

Seite 10 von 11
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/40R17 245/35R17
Nr. 2 215/45R17 235/40R17, 245/40R17
Nr. 3 215/50R17 235/45R17, 245/45R17, 275/40R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ OXIGIN18 7517
Hersteller AD Vimotion GmbH
Seite 11 von 11
Vorderachse Hinterachse (Forts.)
Nr. 4 225/45R17 245/40R17, 255/40R17
Nr. 5 235/45R17 255/40R17, 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. April 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. April 2018
Wagner 00294180.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
