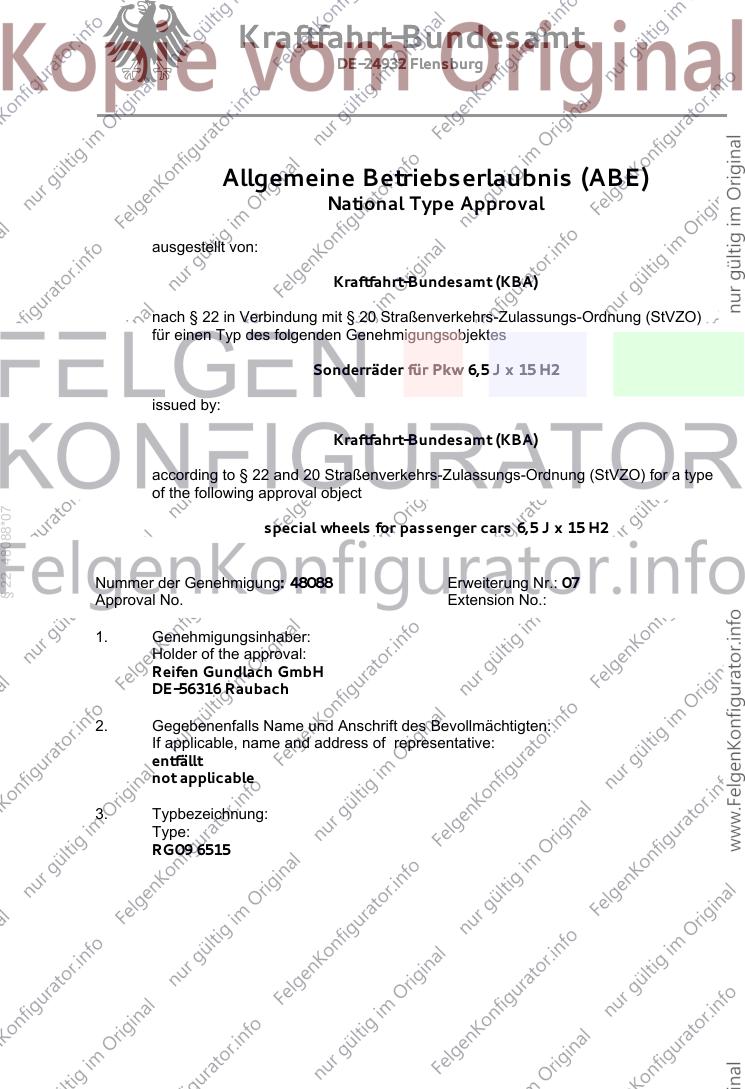

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6,5 J x 15 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 48088*07
special wheels for passenger cars 6,5 J x 15 H2
Nummer der Genehmigung: 48088 Erweiterung Nr.: 07
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
RG09 6515
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 48088 Erweiterung Nr.: 07
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 48088*07
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
26.01.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55056910 (8. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 48088 Erweiterung Nr.: 07
Approval No. Extension No.:

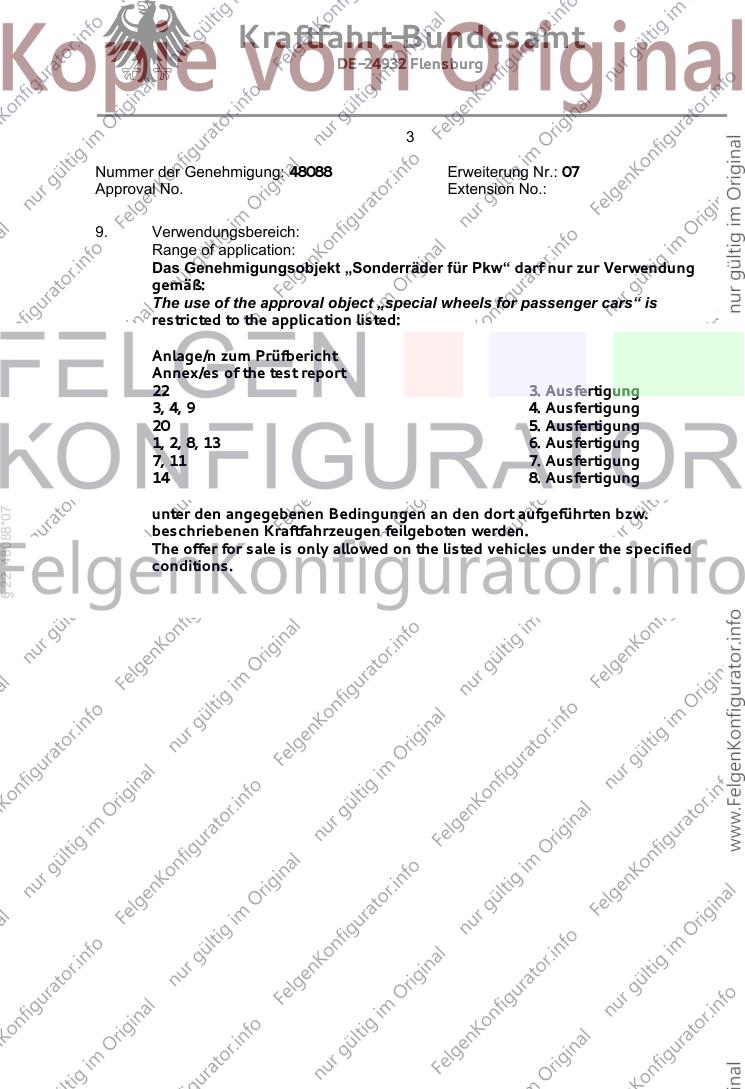

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
22 3. Ausfertigung
3, 4, 9 4. Ausfertigung
20 5. Ausfertigung
1, 2, 8, 13 6. Ausfertigung
7, 11 7. Ausfertigung
14 8. Ausfertigung
§ 22 48088*07
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 48088 Erweiterung Nr.: 07
Approval No. Extension No.:

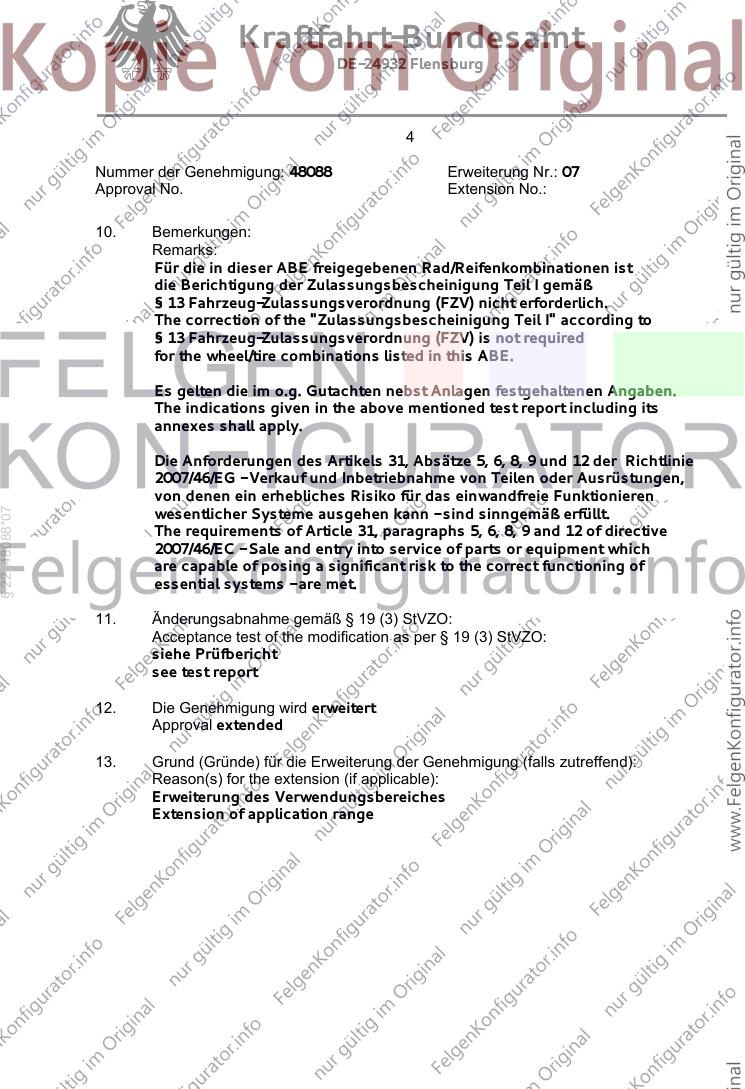

10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
§ 22 48088*07
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range

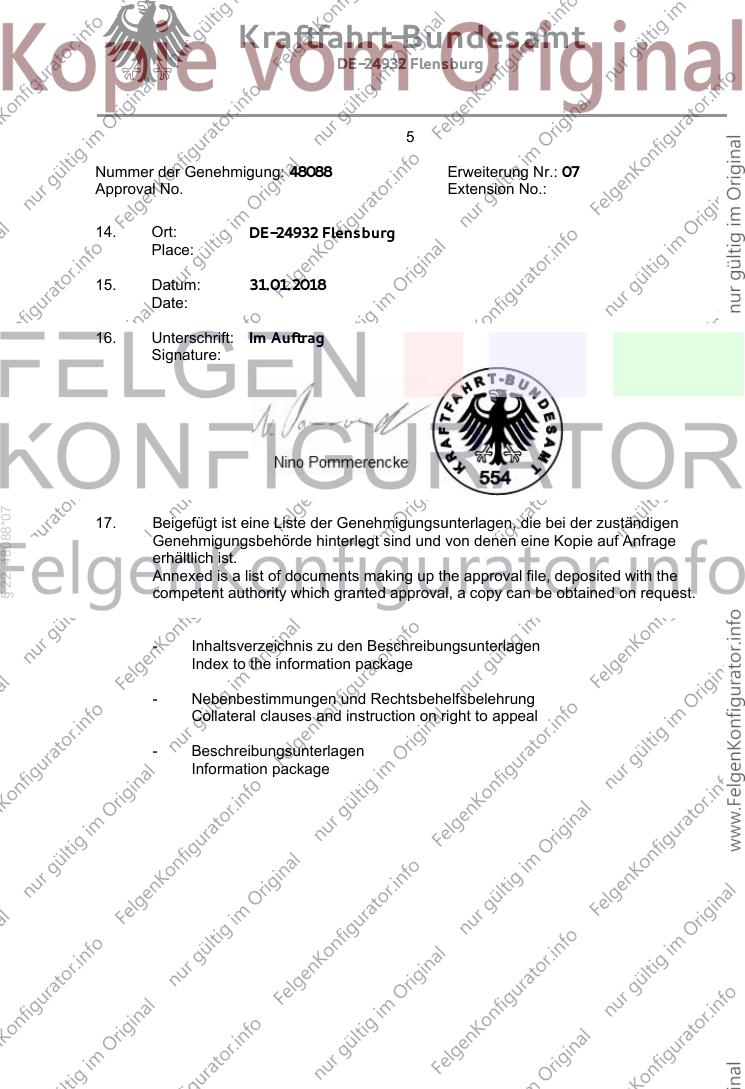

Kraftfahrt-Bundesamt
DE-24932 Flensburg
5
Nummer der Genehmigung: 48088 Erweiterung Nr.: 07
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.01.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 48088*07
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

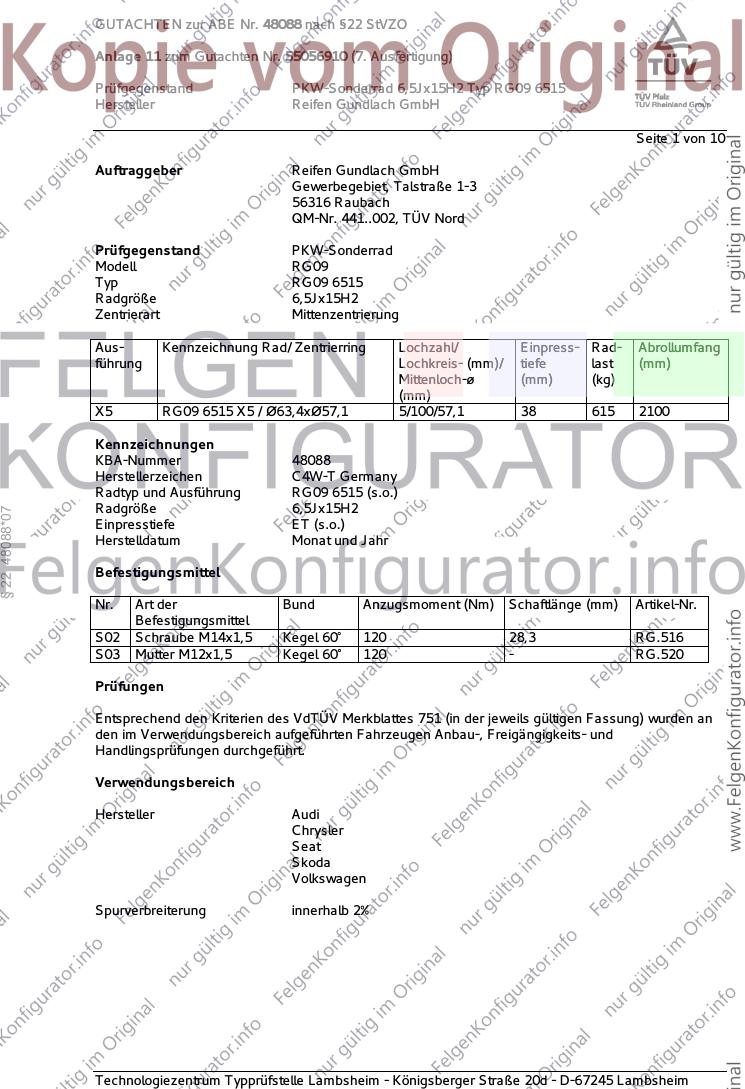

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RG09 6515 X5 / Ø63,4xØ57,1 5/100/57,1 38 615 2100
Kennzeichnungen
KBA-Nummer 48088
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 6515 (s.o.)
Radgröße 6,5Jx15H2
§ 22 48088*07
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S03 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

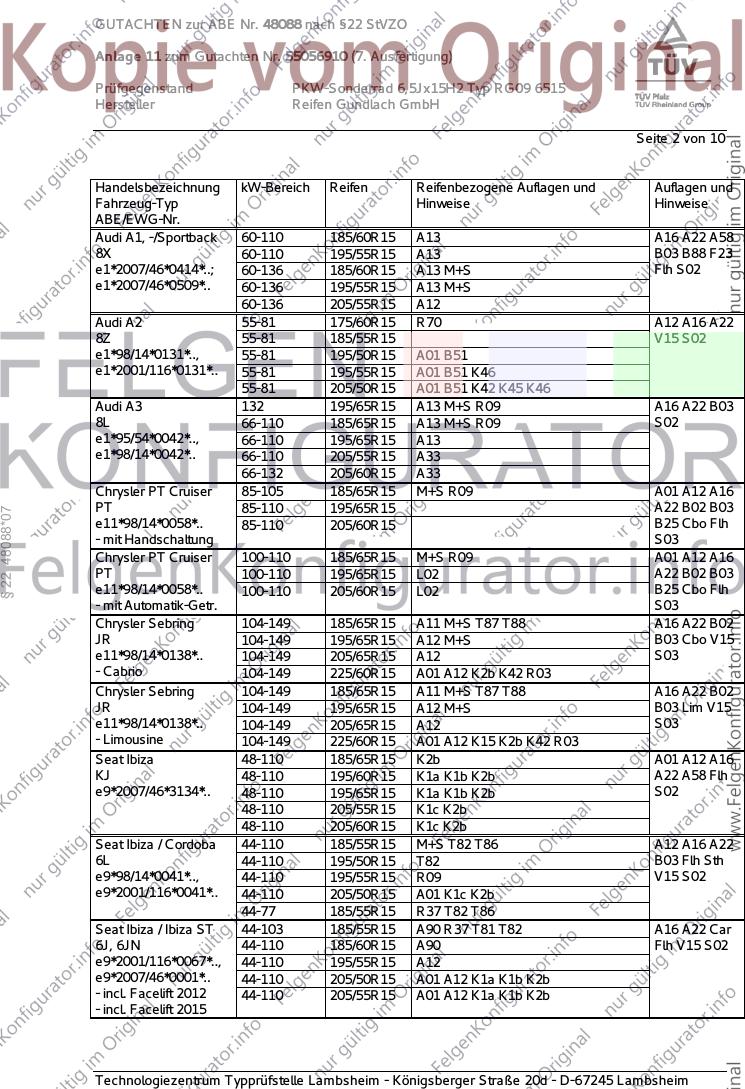

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 185/60R15 A13 A16 A22 A58
8X 60-110 195/55R15 A13 B03 B88 F23
e1*2007/46*0414*..; 60-136 185/60R15 A13 M+S Flh S02
e1*2007/46*0509*.. 60-136 195/55R15 A13 M+S
60-136 205/55R15 A12
Audi A2 55-81 175/60R15 R70 A12 A16 A22
8Z 55-81 185/55R15 V15 S02
e1*98/14*0131*.., 55-81 195/50R15 A01 B51
e1*2001/116*0131*.. 55-81 195/55R15 A01 B51 K46
55-81 205/50R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A13 M+S R09 A16 A22 B03
8L 66-110 185/65R15 A13 M+S R09 S02
e1*95/54*0042*.., 66-110 195/65R15 A13
e1*98/14*0042*.. 66-110 205/55R15 A33
66-132 205/60R15 A33
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 A01 A12 A16
PT 85-110 195/65R15 A22 B02 B03
§ 22 48088*07
e11*98/14*0058*.. 85-110 205/60R15 B25 Cbo Flh
- mit Handschaltung S03
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 A01 A12 A16
PT 100-110 195/65R15 L02 A22 B02 B03
e11*98/14*0058*.. 100-110 205/60R15 L02 B25 Cbo Flh
- mit Automatik-Getr. S03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A16 A22 B02
JR 104-149 195/65R15 A12 M+S B03 Cbo V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Cabrio 104-149 225/60R15 A01 A12 K2b K42 R03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A16 A22 B02
JR 104-149 195/65R15 A12 M+S B03 Lim V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Limousine 104-149 225/60R15 A01 A12 K15 K2b K42 R03
Seat Ibiza 48-110 185/65R15 K2b A01 A12 A16
KJ 48-110 195/60R15 K1a K1b K2b A22 A58 Flh
e9*2007/46*3134*.. 48-110 195/65R15 K1a K1b K2b S02
48-110 205/55R15 K1c K2b
48-110 205/60R15 K1c K2b
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A12 A16 A22
6L 44-110 195/50R15 T82 B03 Flh Sth
e9*98/14*0041*.., 44-110 195/55R15 R09 V15 S02
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1c K2b
44-77 185/55R15 R37 T82 T86
Seat Ibiza / Ibiza ST 44-103 185/55R15 A90 R37 T81 T82 A16 A22 Car
6J, 6JN 44-110 185/60R15 A90 Flh V15 S02
e9*2001/116*0067*.., 44-110 195/55R15 A12
e9*2007/46*0001*.. 44-110 205/50R15 A01 A12 K1a K1b K2b
- incl. Facelift 2012 44-110 205/55R15 A01 A12 K1a K1b K2b
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

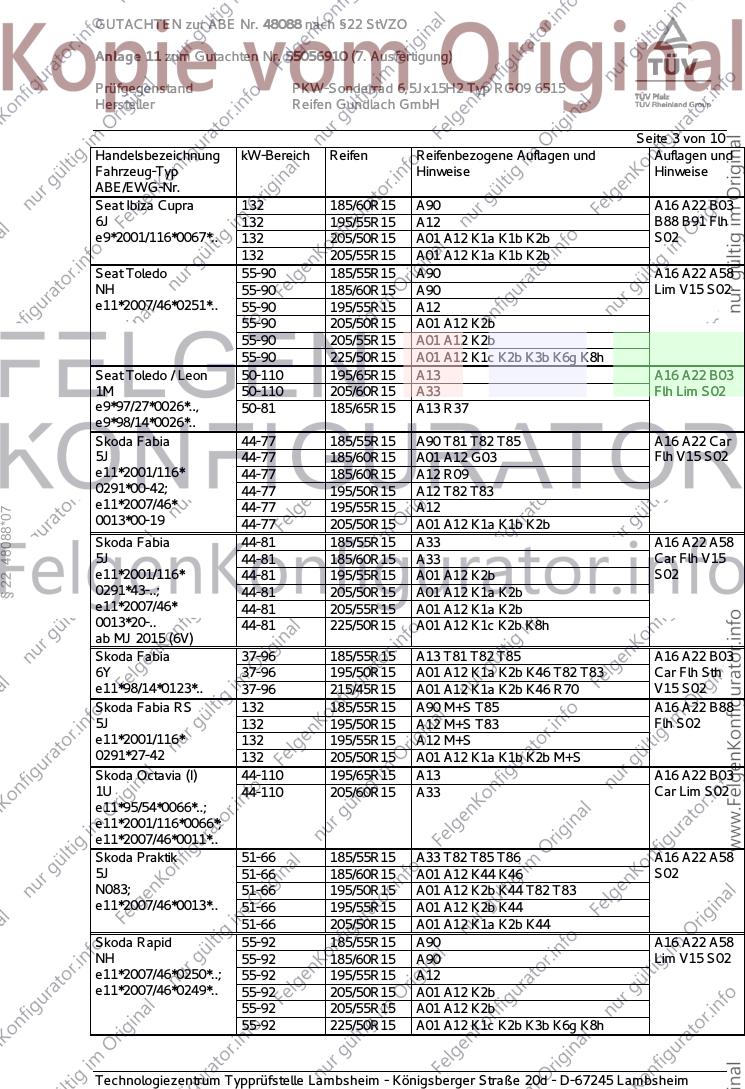

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza Cupra 132 185/60R15 A90 A16 A22 B03
6J 132 195/55R15 A12 B88 B91 Flh
e9*2001/116*0067*.. 132 205/50R15 A01 A12 K1a K1b K2b S02
132 205/55R15 A01 A12 K1a K1b K2b
Seat Toledo 55-90 185/55R15 A90 A16 A22 A58
NH 55-90 185/60R15 A90 Lim V15 S02
e11*2007/46*0251*.. 55-90 195/55R15 A12
55-90 205/50R15 A01 A12 K2b
55-90 205/55R15 A01 A12 K2b
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Seat Toledo / Leon 50-110 195/65R15 A13 A16 A22 B03
1M 50-110 205/60R15 A33 Flh Lim S02
e9*97/27*0026*.., 50-81 185/65R15 A13 R37
e9*98/14*0026*..
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A16 A22 Car
5J 44-77 185/60R15 A01 A12 G03 Flh V15 S02
e11*2001/116* 44-77 185/60R15 A12 R09
0291*00-42; 44-77 195/50R15 A12 T82 T83
e11*2007/46* 44-77 195/55R15 A12
§ 22 48088*07
0013*00-19 44-77 205/50R15 A01 A12 K1a K1b K2b
Skoda Fabia 44-81 185/55R15 A33 A16 A22 A58
5J 44-81 185/60R15 A33 Car Flh V15
e11*2001/116* 44-81 195/55R15 A01 A12 K2b S02
0291*43-..; 44-81 205/50R15 A01 A12 K1a K2b
e11*2007/46* 44-81 205/55R15 A01 A12 K1a K2b
0013*20-.. 44-81 225/50R15 A01 A12 K1c K2b K8h
ab MJ 2015 (6V)
Skoda Fabia 37-96 185/55R15 A13 T81 T82 T85 A16 A22 B03
6Y 37-96 195/50R15 A01 A12 K1a K2b K46 T82 T83 Car Flh Sth
e11*98/14*0123*.. 37-96 215/45R15 A01 A12 K1a K2b K46 R70 V15 S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A16 A22 B88
5J 132 195/50R15 A12 M+S T83 Flh S02
e11*2001/116* 132 195/55R15 A12 M+S
0291*27-42 132 205/50R15 A01 A12 K1a K1b K2b M+S
Skoda Octavia (I) 44-110 195/65R15 A13 A16 A22 B03
1U 44-110 205/60R15 A33 Car Lim S02
e11*95/54*0066*..;
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A33 T82 T85 T86 A16 A22 A58
5J 51-66 185/60R15 A01 A12 K44 K46 S02
N083; 51-66 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A01 A12 K2b K44
51-66 205/50R15 A01 A12 K1a K2b K44
Skoda Rapid 55-92 185/55R15 A90 A16 A22 A58
NH 55-92 185/60R15 A90 Lim V15 S02
e11*2007/46*0250*..; 55-92 195/55R15 A12
e11*2007/46*0249*.. 55-92 205/50R15 A01 A12 K2b
55-92 205/55R15 A01 A12 K2b
55-92 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

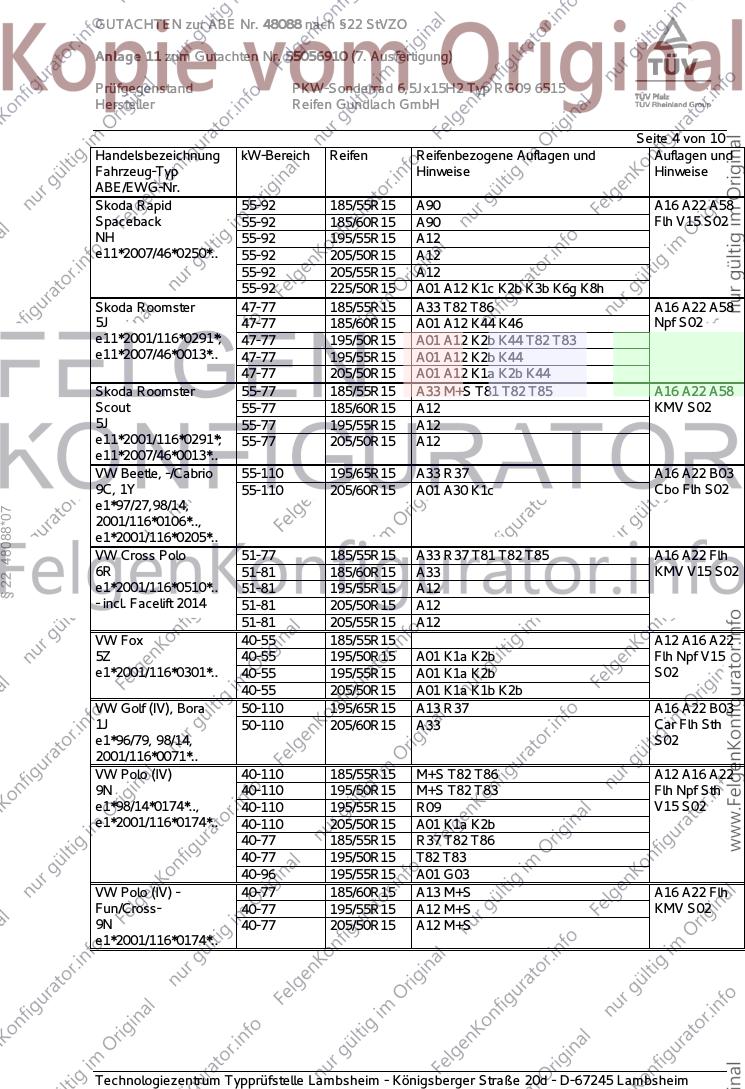

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-92 185/55R15 A90 A16 A22 A58
Spaceback 55-92 185/60R15 A90 Flh V15 S02
NH 55-92 195/55R15 A12
e11*2007/46*0250*.. 55-92 205/50R15 A12
55-92 205/55R15 A12
55-92 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Skoda Roomster 47-77 185/55R15 A33 T82 T86 A16 A22 A58
5J 47-77 185/60R15 A01 A12 K44 K46 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A01 A12 K2b K44
47-77 205/50R15 A01 A12 K1a K2b K44
Skoda Roomster 55-77 185/55R15 A33 M+S T81 T82 T85 A16 A22 A58
Scout 55-77 185/60R15 A12 KMV S02
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A12
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A33 R37 A16 A22 B03
9C, 1Y 55-110 205/60R15 A01 A30 K1c Cbo Flh S02
e1*97/27,98/14,
§ 22 48088*07
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 185/55R15 A33 R37 T81 T82 T85 A16 A22 Flh
6R 51-81 185/60R15 A33 KMV V15 S02
e1*2001/116*0510*.. 51-81 195/55R15 A12
- incl. Facelift 2014 51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 A12 A16 A22
5Z 40-55 195/50R15 A01 K1a K2b Flh Npf V15
e1*2001/116*0301*.. 40-55 195/55R15 A01 K1a K2b S02
40-55 205/50R15 A01 K1a K1b K2b
VW Golf (IV), Bora 50-110 195/65R15 A13 R37 A16 A22 B03
1J 50-110 205/60R15 A33 Car Flh Sth
e1*96/79, 98/14, S02
2001/116*0071*..
VW Polo (IV) 40-110 185/55R15 M+S T82 T86 A12 A16 A22
9N 40-110 195/50R15 M+S T82 T83 Flh Npf Sth
e1*98/14*0174*.., 40-110 195/55R15 R09 V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo (IV) - 40-77 185/60R15 A13 M+S A16 A22 Flh
Fun/Cross- 40-77 195/55R15 A12 M+S KMV S02
9N 40-77 205/50R15 A12 M+S
e1*2001/116*0174*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

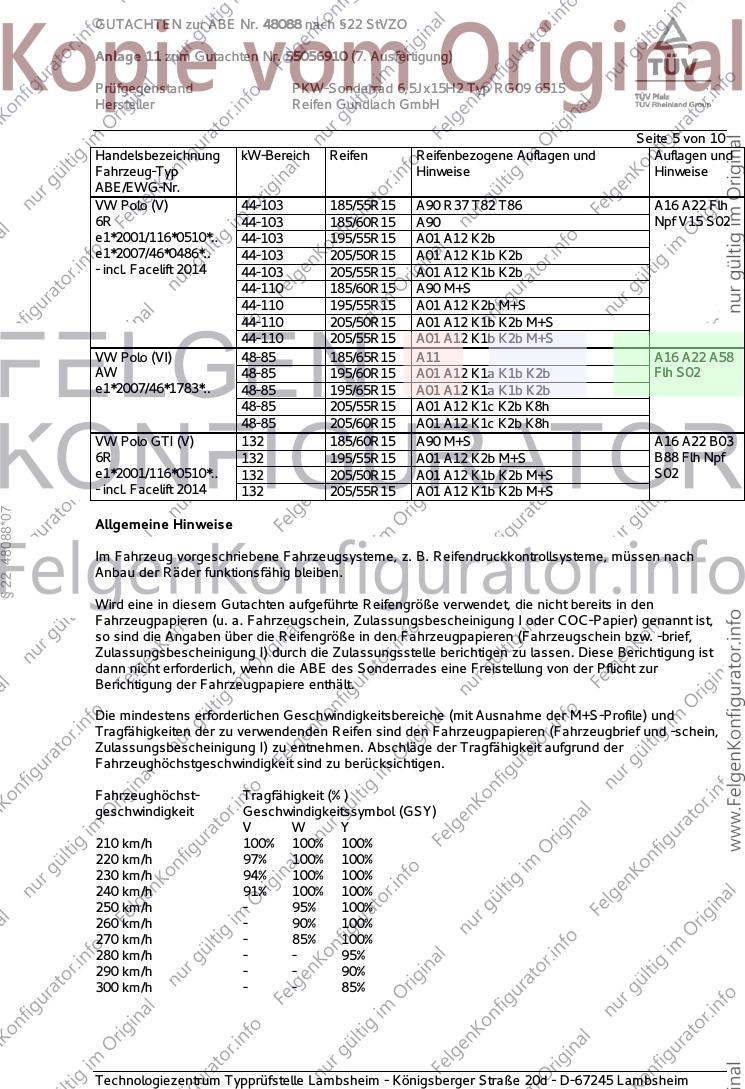

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo (V) 44-103 185/55R15 A90 R37 T82 T86 A16 A22 Flh
6R 44-103 185/60R15 A90 Npf V15 S02
e1*2001/116*0510*.. 44-103 195/55R15 A01 A12 K2b
e1*2007/46*0486*.. 44-103 205/50R15 A01 A12 K1b K2b
- incl. Facelift 2014 44-103 205/55R15 A01 A12 K1b K2b
44-110 185/60R15 A90 M+S
44-110 195/55R15 A01 A12 K2b M+S
44-110 205/50R15 A01 A12 K1b K2b M+S
44-110 205/55R15 A01 A12 K1b K2b M+S
VW Polo (VI) 48-85 185/65R15 A11 A16 A22 A58
AW 48-85 195/60R15 A01 A12 K1a K1b K2b Flh S02
e1*2007/46*1783*.. 48-85 195/65R15 A01 A12 K1a K1b K2b
48-85 205/55R15 A01 A12 K1c K2b K8h
48-85 205/60R15 A01 A12 K1c K2b K8h
VW Polo GTI (V) 132 185/60R15 A90 M+S A16 A22 B03
6R 132 195/55R15 A01 A12 K2b M+S B88 Flh Npf
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K1b K2b M+S S02
- incl. Facelift 2014 132 205/55R15 A01 A12 K1b K2b M+S
§ 22 48088*07
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

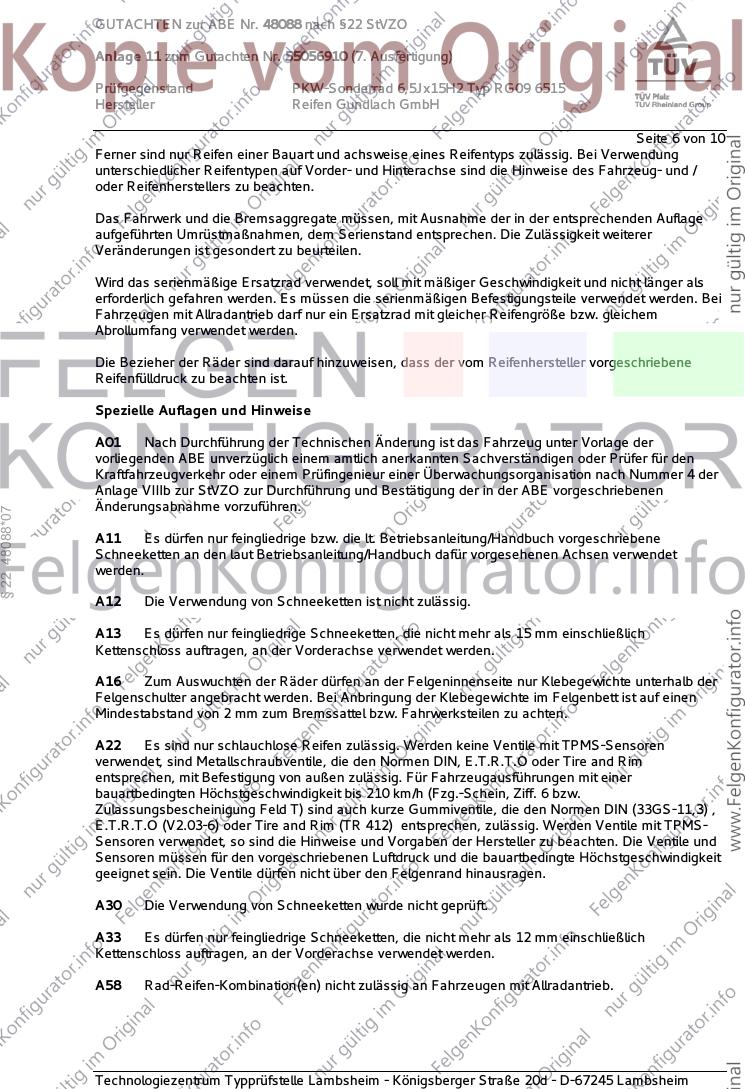

Seite 6 von 10
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 48088*07
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

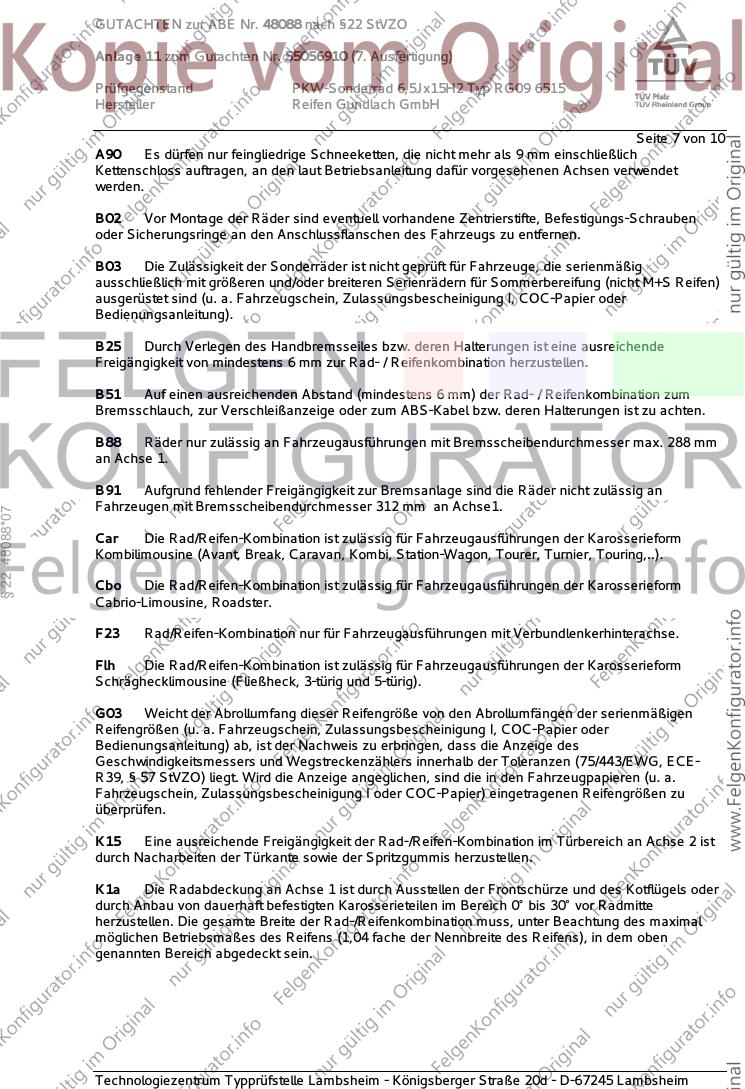

Seite 7 von 10
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
§ 22 48088*07
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

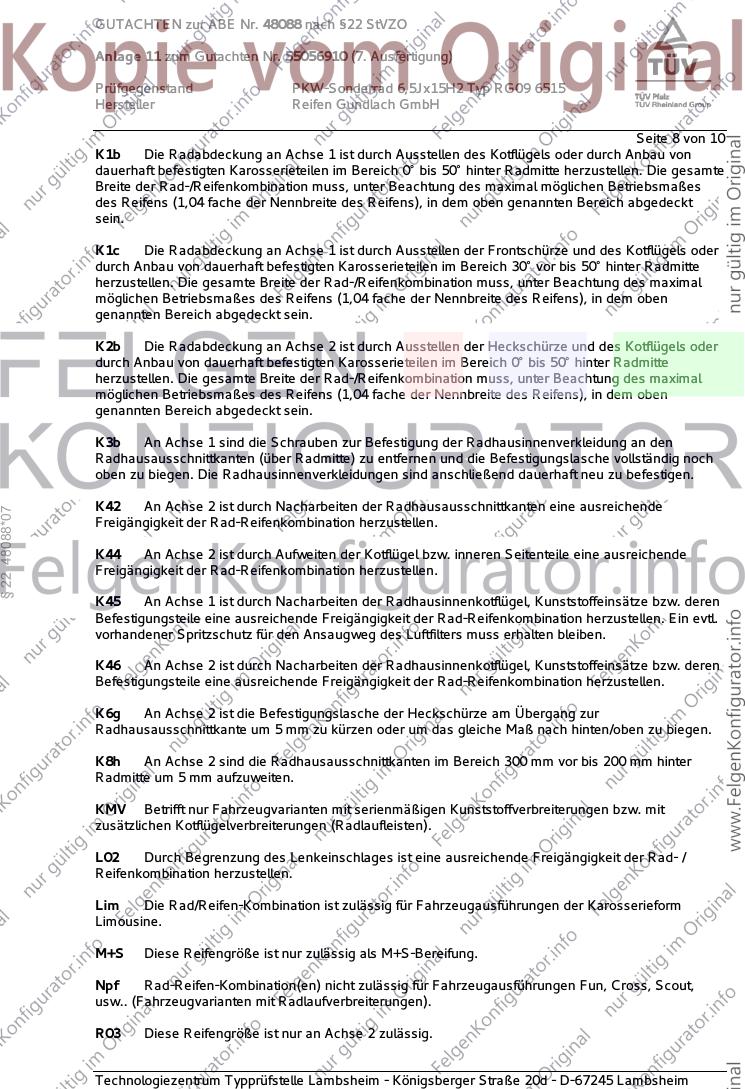

Seite 8 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
§ 22 48088*07
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

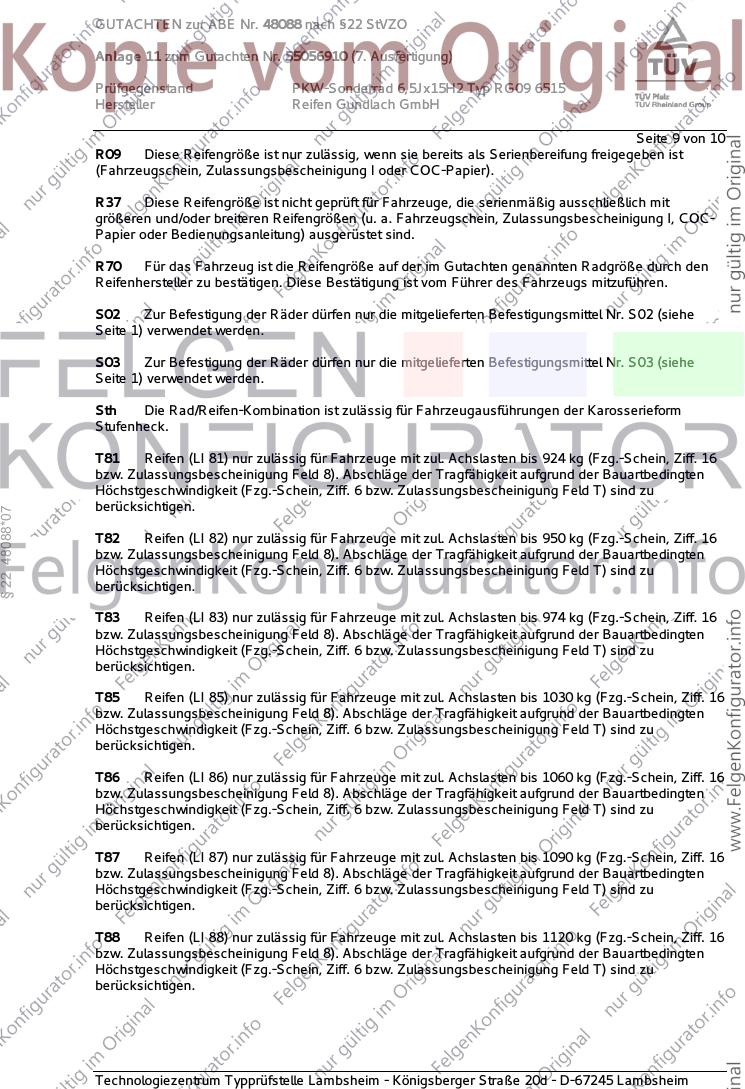

Seite 9 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 48088*07
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH

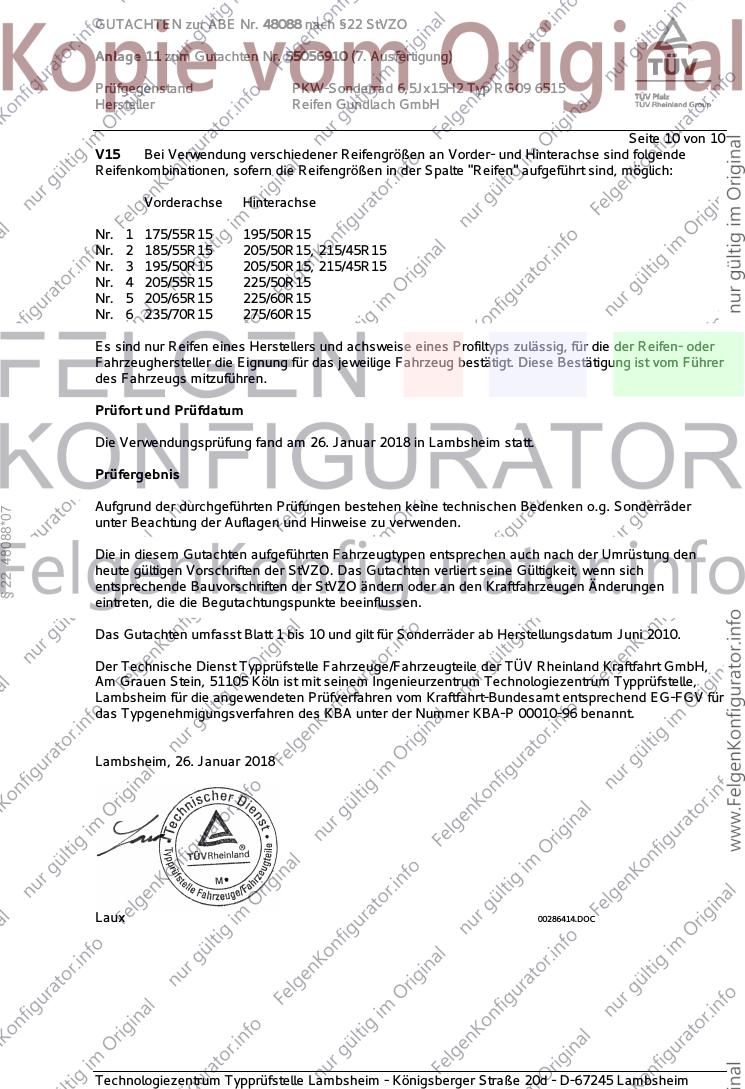

Seite 10 von 10
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
§ 22 48088*07
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Januar 2018
Laux 00286414.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
