GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 ADV10 7016 X5 / Ø63,4xØ57,1 5/100/57,1 40 630 2150
Kennzeichnungen
KBA-Nummer 48491
§ 22 48491, Erweiterung 08
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S02 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1 Sportback 70-110 195/55R16 A39 A14 A21 A58
GB 70-110 205/50R16 A01 A12 K1a K2b Flh V16 S01
e1*2007/46*1892*.. 70-110 205/55R16 A01 A12 K1a K2b
70-110 215/50R16 A01 A12 K1c K2b
70-110 225/45R16 A01 A12 K1a K2b
70-110 225/50R16 A01 A12 K1c K2b
70-147 195/55R16 A39 M+S
70-147 205/50R16 A01 A12 K1a K2b M+S
70-147 205/55R16 A01 A12 K1a K2b M+S
Audi A1, -/Sportback 60-110 195/50R16 A12 A14 A21
8X 60-136 205/50R16 A58 F23 Flh
e1*2007/46*0414*..; 60-141 195/50R16 M+S V16 S01
e1*2007/46*0509*.. 60-141 205/45R16 M+S
60-141 205/50R16 M+S
60-141 215/45R16
§ 22 48491, Erweiterung 08
60-141 225/45R16
63-136 205/45R16
Audi A3 66-110 205/50R16 A12 A14 A21
8L 66-132 205/55R16 V16 S01
e1*95/54*0042*.., 66-132 225/45R16 A01 K1a K2b
e1*98/14*0042*.. 66-132 225/50R16 A01 K2b K42 K46 R03
Audi S1, -/Sportback 170 195/50R16 M+S A12 A14 A21
8X 170 205/45R16 M+S A56 F24 Flh
e1*2007/46*0414*.. 170 205/50R16 M+S S01
170 215/45R16 M+S
Chrysler Sebring 104-149 205/55R16 R37 A12 A14 A21
JR 104-149 205/60R16 B02 Cbo V16
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 S02
- Cabrio 104-149 225/55R16 A01 K42 R03
Chrysler Sebring 104-149 205/55R16 R37 A12 A14 A21
JR 104-149 205/60R16 B02 Lim V16
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 S02
- Limousine 104-149 225/55R16 A01 K42 R03
Seat Arona 70-110 195/60R16 A90 A14 A21 A58
KJ 70-110 195/65R16 A12 S01
e9*2007/46*3134*02-.. 70-110 205/55R16 A01 A12 K1a K1b K2b
70-110 205/60R16 A01 A12 K1a K1b K2b
70-110 215/55R16 A01 A12 K1c K2b K6g K6i K6j K6y
70-110 215/60R16 A01 A12 K1c K2b K6g K6i K6j K6y
70-110 225/50R16 A01 A12 K1c K2b K6g K6i K6j K6y
K8c
70-110 225/55R16 A01 A12 K1c K2b K6g K6i K6j K6y
K8c
Seat Ibiza 48-110 195/55R16 K1a K1b K2b A01 A12 A14
KJ 48-110 205/50R16 K1c K2b A21 A58 Flh
e9*2007/46*3134*.. 48-110 205/55R16 K1c K2b V16 S01
48-110 215/50R16 K1c K2b K6g K8c
48-110 225/45R16 K1c K2b K6g
48-110 225/50R16 K1c K2b K6g K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A12 A14 A21
6L 44-132 205/45R16 B01 B03 Flh
e9*98/14*0041*.., 44-132 215/40R16 A01 K1a K2b T82 T86 Sth V16 S01
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 A12 A14 A21
6J, 6JN 44-110 195/50R16 Car Flh S01
e9*2001/116*0067*.., 44-110 205/45R16
e9*2007/46*0001*.. 44-110 215/45R16
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 195/45R16 T84 A12 A14 A21
6J 132 195/50R16 B03 B91 Flh
e9*2001/116*0067*.. 132 205/45R16 S01
132 215/45R16
141 195/50R16 M+S
141 205/45R16 M+S
141 215/45R16 M+S
§ 22 48491, Erweiterung 08
Seat Toledo 55, 63 195/45R16 T80 T84 A12 A14 A21
NH 55, 63 195/50R16 A58 B56 Lim
e11*2007/46* 55, 63 205/45R16 V16 S01
0251*00-19; 55, 63 215/45R16
e11*2007/46*252*..;
e8*2007/46*0321*..
Seat Toledo / Leon 50-110 205/50R16 R37 A12 A14 A21
1M 50-150 205/55R16 B03 Flh Lim
e9*97/27*0026*.., 50-150 215/50R16 V16 S01
e9*98/14*0026*.. 50-150 225/45R16 A01 K1a K2b
50-150 225/50R16 A01 K2b K46 R03
Skoda Fabia 44-77 195/45R16 T80 T84 A12 A14 A21
5J 44-77 205/40R16 T83 Car Flh V16
e11*2001/116* 44-77 205/45R16 S01
0291*00-42; 44-77 215/40R16 A01 K1a K1b K2b T82 T86
e11*2007/46*
0013*00-19
Skoda Fabia 44-66 195/45R16 A91 T80 T84 A14 A21 A58
5J 44-66 195/50R16 A01 A12 K2b B56 Car Flh
e11*2001/116* 44-66 205/45R16 A12 V16 S01
0291*43-55; 44-66 215/45R16 A01 A12 K2b
e11*2007/46*
0013*20-..
e8*2007/46*0319*..
ab MJ 2015 (6V)
Skoda Fabia 37-85 195/45R16 K46 K90 R37 T80 A01 A12 A14
6Y 37-96 205/45R16 K1a K2b K46 K90 A21 Car Flh
e11*98/14*0123*.. Sth S01
Skoda Fabia RS 132 195/45R16 M+S T84 A12 A14 A21
5J 132 205/45R16 M+S Flh S01
e11*2001/116*
0291*27-42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

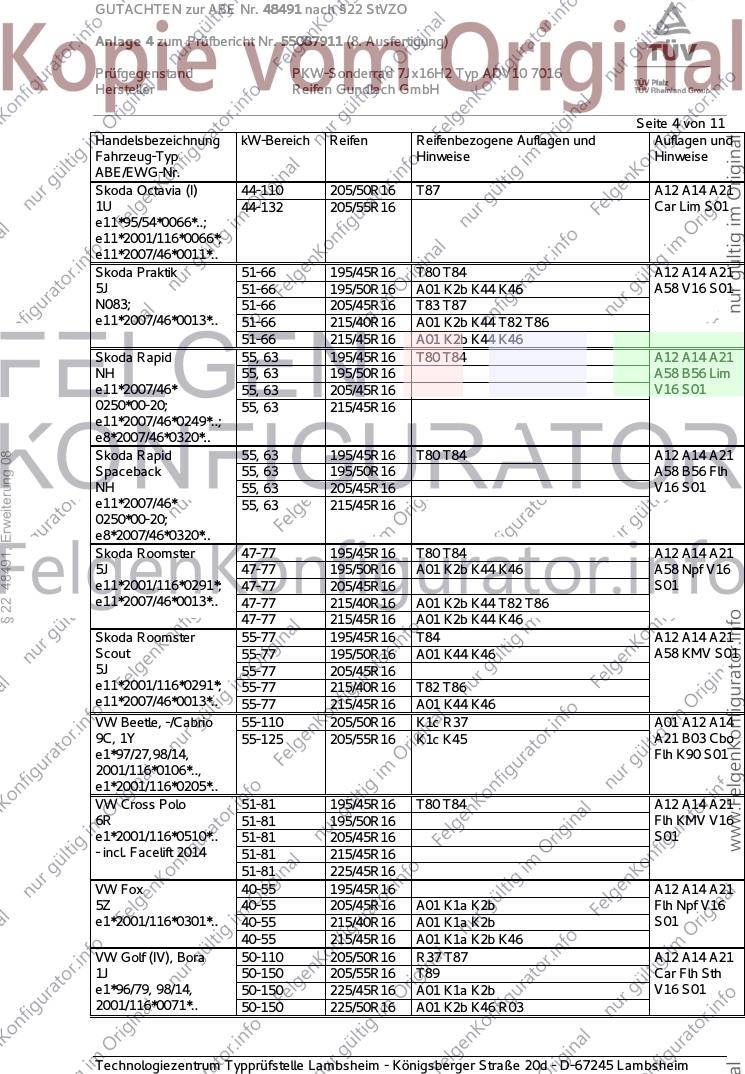

GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (I) 44-110 205/50R16 T87 A12 A14 A21
1U 44-132 205/55R16 Car Lim S01
e11*95/54*0066*..;
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 195/45R16 T80 T84 A12 A14 A21
5J 51-66 195/50R16 A01 K2b K44 K46 A58 V16 S01
N083; 51-66 205/45R16 T83 T87
e11*2007/46*0013*.. 51-66 215/40R16 A01 K2b K44 T82 T86
51-66 215/45R16 A01 K2b K44 K46
Skoda Rapid 55, 63 195/45R16 T80 T84 A12 A14 A21
NH 55, 63 195/50R16 A58 B56 Lim
e11*2007/46* 55, 63 205/45R16 V16 S01
0250*00-20; 55, 63 215/45R16
e11*2007/46*0249*..;
e8*2007/46*0320*..
Skoda Rapid 55, 63 195/45R16 T80 T84 A12 A14 A21
§ 22 48491, Erweiterung 08
Spaceback 55, 63 195/50R16 A58 B56 Flh
NH 55, 63 205/45R16 V16 S01
e11*2007/46* 55, 63 215/45R16
0250*00-20;
e8*2007/46*0320*..
Skoda Roomster 47-77 195/45R16 T80 T84 A12 A14 A21
5J 47-77 195/50R16 A01 K2b K44 K46 A58 Npf V16
e11*2001/116*0291*; 47-77 205/45R16 S01
e11*2007/46*0013*.. 47-77 215/40R16 A01 K2b K44 T82 T86
47-77 215/45R16 A01 K2b K44 K46
Skoda Roomster 55-77 195/45R16 T84 A12 A14 A21
Scout 55-77 195/50R16 A01 K44 K46 A58 KMV S01
5J 55-77 205/45R16
e11*2001/116*0291*; 55-77 215/40R16 T82 T86
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46
VW Beetle, -/Cabrio 55-110 205/50R16 K1c R37 A01 A12 A14
9C, 1Y 55-125 205/55R16 K1c K45 A21 B03 Cbo
e1*97/27,98/14, Flh K90 S01
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-81 195/45R16 T80 T84 A12 A14 A21
6R 51-81 195/50R16 Flh KMV V16
e1*2001/116*0510*.. 51-81 205/45R16 S01
- incl. Facelift 2014 51-81 215/45R16
51-81 225/45R16
VW Fox 40-55 195/45R16 A12 A14 A21
5Z 40-55 205/45R16 A01 K1a K2b Flh Npf V16
e1*2001/116*0301*.. 40-55 215/40R16 A01 K1a K2b S01
40-55 215/45R16 A01 K1a K2b K46
VW Golf (IV), Bora 50-110 205/50R16 R37 T87 A12 A14 A21
1J 50-150 205/55R16 T89 Car Flh Sth
e1*96/79, 98/14, 50-150 225/45R16 A01 K1a K2b V16 S01
2001/116*0071*.. 50-150 225/50R16 A01 K2b K46 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo (IV) 40-110 195/45R16 R37 T80 T84 A12 A14 A21
9N 40-110 205/45R16 Flh Npf Sth
e1*98/14*0174*.., 40-110 215/40R16 A01 K1a K2b T82 T86 V16 S01
e1*2001/116*0174*..
VW Polo (V) 44-103 195/45R16 T80 T84 A12 A14 A21
6R 44-103 195/50R16 Flh Npf S01
e1*2001/116*0510*.. 44-103 205/45R16
e1*2007/46*0486*.. 44-110 195/45R16 M+S T80 T84
- incl. Facelift 2014 44-110 195/50R16 M+S
44-110 205/45R16 M+S
44-110 215/45R16
VW Polo (V) WRC 162 195/50R16 M+S A12 A14 A21
6R 162 205/45R16 M+S Flh Npf S01
e1*2001/116*0510*.. 162 215/45R16 M+S
VW Polo (VI) 48-85 195/55R16 K1a K1b K2b A01 A12 A14
AW 48-85 205/50R16 K1c K2b K8h A21 A58 Flh
§ 22 48491, Erweiterung 08
e1*2007/46*1783*.. 48-85 205/55R16 K1c K2b K8h V16 S01
48-85 215/50R16 K1c K2b K8h
48-85 225/45R16 K1c K2b K8h
48-85 225/50R16 K1c K2c K4i K8m
VW Polo GTI (V) 132 215/45R16 A12 A14 A21
6R 132, 141 195/45R16 M+S T84 Flh Npf S01
e1*2001/116*0510*.. 132, 141 195/50R16 M+S
- incl. Facelift 2014 132, 141 205/45R16 M+S
132, 141 215/45R16 M+S
VW Polo GTI (VI) 147 195/55R16 K1c K2b M+S A01 A12 A14
AW 147 205/50R16 K1c K2b K8h M+S A21 A58 Flh
e1*2007/46*1783*.. 147 205/55R16 K1c K2b K8h M+S S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 48491, Erweiterung 08
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§ 22 48491, Erweiterung 08
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 48491, Erweiterung 08
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
§ 22 48491, Erweiterung 08
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 48491, Erweiterung 08
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. April 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. April 2019
§ 22 48491, Erweiterung 08
Laux 00317556.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
