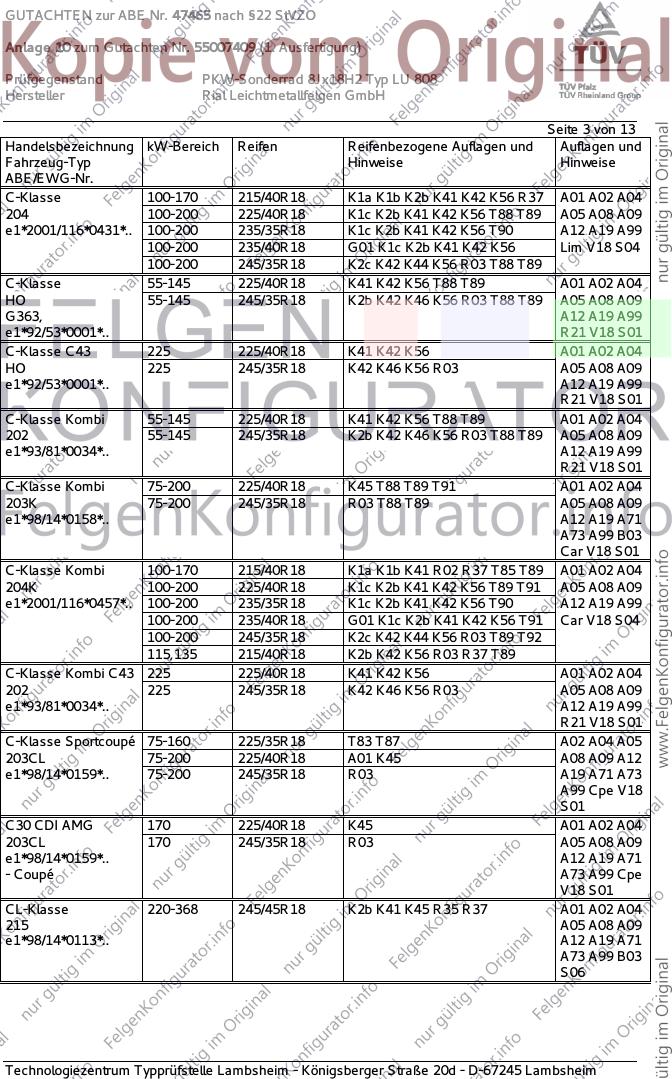

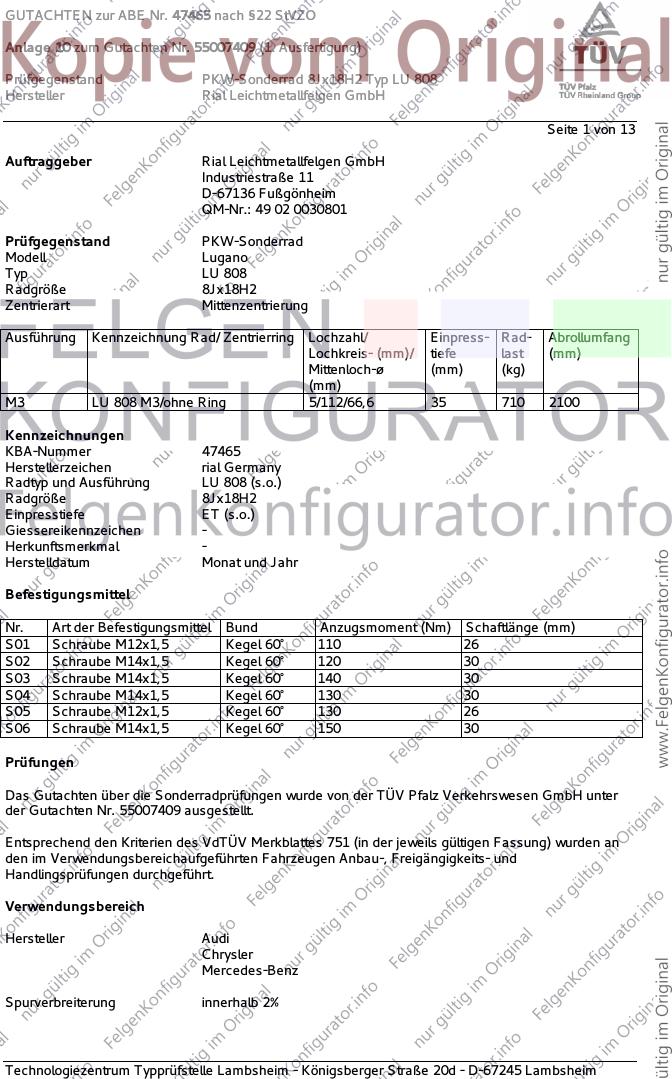

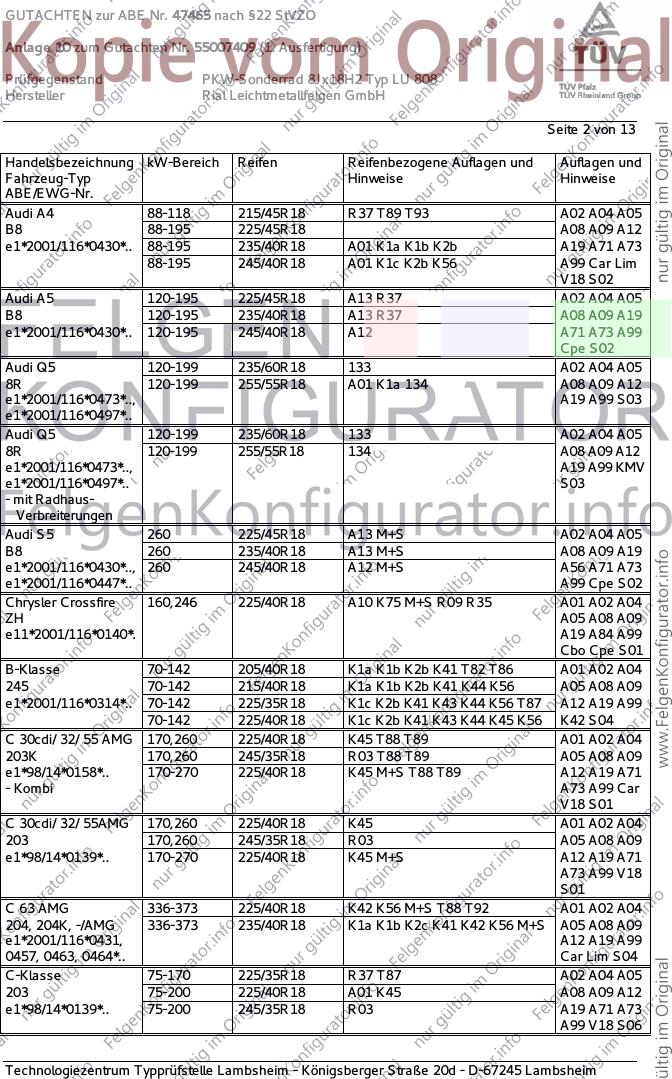

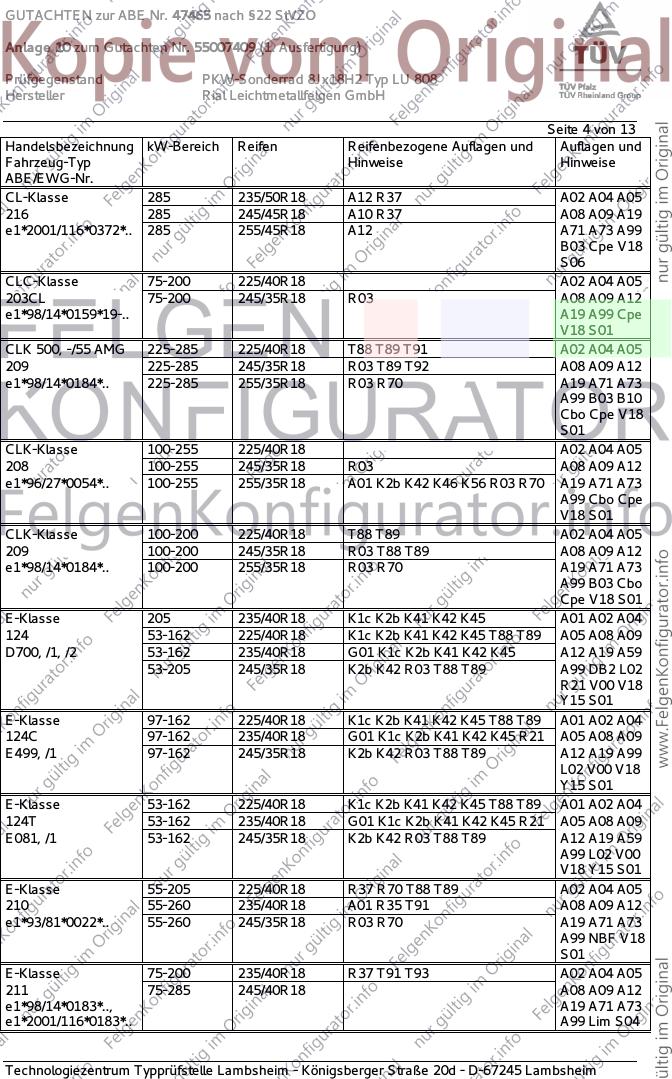

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 13
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
M3 LU 808 M3/ohne Ring 5/112/66,6 35 710 2100
Kennzeichnungen
KBA-Nummer 47465
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M12x1,5 Kegel 60° 130 26
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55007409 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 215/45R18 R37 T89 T93 A02 A04 A05
B8 88-195 225/45R18 A08 A09 A12
e1*2001/116*0430*.. 88-195 235/40R18 A01 K1a K1b K2b A19 A71 A73
88-195 245/40R18 A01 K1c K2b K56 A99 Car Lim
V18 S02
Audi A5 120-195 225/45R18 A13 R37 A02 A04 A05
B8 120-195 235/40R18 A13 R37 A08 A09 A19
e1*2001/116*0430*.. 120-195 245/40R18 A12 A71 A73 A99
Cpe S02
Audi Q5 120-199 235/60R18 133 A02 A04 A05
8R 120-199 255/55R18 A01 K1a 134 A08 A09 A12
e1*2001/116*0473*.., A19 A99 S03
e1*2001/116*0497*..
Audi Q5 120-199 235/60R18 133 A02 A04 A05
8R 120-199 255/55R18 134 A08 A09 A12
e1*2001/116*0473*.., A19 A99 KMV
e1*2001/116*0497*.. S03
- mit Radhaus-
Verbreiterungen
Audi S5 260 225/45R18 A13 M+S A02 A04 A05
B8 260 235/40R18 A13 M+S A08 A09 A19
e1*2001/116*0430*.., 260 245/40R18 A12 M+S A56 A71 A73
e1*2001/116*0447*.. A99 Cpe S02
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A02 A04
ZH A05 A08 A09
e11*2001/116*0140*. A19 A84 A99
Cbo Cpe S01
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A02 A04
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A05 A08 A09
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A12 A19 A99
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 K42 S04
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T89 A01 A02 A04
203K 170,260 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T89 A12 A19 A71
- Kombi A73 A99 Car
V18 S01
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A02 A04
203 170,260 245/35R18 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A12 A19 A71
A73 A99 V18
S01
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A02 A04
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A05 A08 A09
e1*2001/116*0431, A12 A19 A99
0457, 0463, 0464*.. Car Lim S04
C-Klasse 75-170 225/35R18 R37 T87 A02 A04 A05
203 75-200 225/40R18 A01 K45 A08 A09 A12
e1*98/14*0139*.. 75-200 245/35R18 R03 A19 A71 A73
A99 V18 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 100-170 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A02 A04
204 100-200 225/40R18 K1c K2b K41 K42 K56 T88 T89 A05 A08 A09
e1*2001/116*0431*.. 100-200 235/35R18 K1c K2b K41 K42 K56 T90 A12 A19 A99
100-200 235/40R18 G01 K1c K2b K41 K42 K56 Lim V18 S04
100-200 245/35R18 K2c K42 K44 K56 R03 T88 T89
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T89 A01 A02 A04
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A05 A08 A09
G363, A12 A19 A99
e1*92/53*0001*.. R21 V18 S01
C-Klasse C43 225 225/40R18 K41 K42 K56 A01 A02 A04
HO 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*92/53*0001*.. A12 A19 A99
R21 V18 S01
C-Klasse Kombi 55-145 225/40R18 K41 K42 K56 T88 T89 A01 A02 A04
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A05 A08 A09
e1*93/81*0034*.. A12 A19 A99
R21 V18 S01
C-Klasse Kombi 75-200 225/40R18 K45 T88 T89 T91 A01 A02 A04
203K 75-200 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0158*.. A12 A19 A71
A73 A99 B03
Car V18 S01
C-Klasse Kombi 100-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A01 A02 A04
204K 100-200 225/40R18 K1c K2b K41 K42 K56 T89 T91 A05 A08 A09
e1*2001/116*0457*..100-200 235/35R18 K1c K2b K41 K42 K56 T90 A12 A19 A99
100-200 235/40R18 G01 K1c K2b K41 K42 K56 T91 Car V18 S04
100-200 245/35R18 K2c K42 K44 K56 R03 T89 T92
115,135 215/40R18 K2b K42 K56 R03 R37 T89
C-Klasse Kombi C43 225 225/40R18 K41 K42 K56 A01 A02 A04
202 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*93/81*0034*.. A12 A19 A99
R21 V18 S01
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 A02 A04 A05
203CL 75-200 225/40R18 A01 K45 A08 A09 A12
e1*98/14*0159*.. 75-200 245/35R18 R03 A19 A71 A73
A99 Cpe V18
S01
C30 CDI AMG 170 225/40R18 K45 A01 A02 A04
203CL 170 245/35R18 R03 A05 A08 A09
e1*98/14*0159*.. A12 A19 A71
- Coupé A73 A99 Cpe
V18 S01
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A19 A71
A73 A99 B03
S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/50R18 A12 R37 A02 A04 A05
216 285 245/45R18 A10 R37 A08 A09 A19
e1*2001/116*0372*.. 285 255/45R18 A12 A71 A73 A99
B03 Cpe V18
S06
CLC-Klasse 75-200 225/40R18 A02 A04 A05
203CL 75-200 245/35R18 R03 A08 A09 A12
e1*98/14*0159*19-.. A19 A99 Cpe
V18 S01
CLK 500, -/55 AMG 225-285 225/40R18 T88 T89 T91 A02 A04 A05
209 225-285 245/35R18 R03 T89 T92 A08 A09 A12
e1*98/14*0184*.. 225-285 255/35R18 R03 R70 A19 A71 A73
A99 B03 B10
Cbo Cpe V18
S01
CLK-Klasse 100-255 225/40R18 A02 A04 A05
208 100-255 245/35R18 R03 A08 A09 A12
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 A19 A71 A73
A99 Cbo Cpe
V18 S01
CLK-Klasse 100-200 225/40R18 T88 T89 A02 A04 A05
209 100-200 245/35R18 R03 T88 T89 A08 A09 A12
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 A19 A71 A73
A99 B03 Cbo
Cpe V18 S01
E-Klasse 205 235/40R18 K1c K2b K41 K42 K45 A01 A02 A04
124 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A05 A08 A09
D700, /1, /2 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A12 A19 A59
53-205 245/35R18 K2b K42 R03 T88 T89 A99 DB2 L02
R21 V00 V18
Y15 S01
E-Klasse 97-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124C 97-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E499, /1 97-162 245/35R18 K2b K42 R03 T88 T89 A12 A19 A99
L02 V00 V18
Y15 S01
E-Klasse 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124T 53-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E081, /1 53-162 245/35R18 K2b K42 R03 T88 T89 A12 A19 A59
A99 L02 V00
V18 Y15 S01
E-Klasse 55-205 225/40R18 R37 R70 T88 T89 A02 A04 A05
210 55-260 235/40R18 A01 R35 T91 A08 A09 A12
e1*93/81*0022*.. 55-260 245/35R18 R03 R70 A19 A71 A73
A99 NBF V18
S01
E-Klasse 75-200 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A19 A71 A73
e1*2001/116*0183*.. A99 Lim S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Kombi 83-260 235/40R18 R70 A01 A02 A04
210K A05 A08 A09
e1*93/81*0033*.. A12 A19 A71
A73 A99 R21
S01
E-Klasse Kombi 100-200 235/40R18 R37 T95 142 A02 A04 A05
211K 100-285 245/40R18 T97 142 A08 A09 A12
e1*2001/116*0213*.. A19 A71 A73
A99 Car S04
GLK 125-200 235/50R18 K1c K2a K2b A01 A02 A04
204X 125-200 235/55R18 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 125-200 245/50R18 K1c K2a K2b A12 A19 A99
125-200 255/50R18 K1c K2c K5a K6a S06
S-Klasse 110-300 235/50R18 K42 K45 R21 141 A01 A02 A04
140 110-300 245/45R18 K42 K45 R70 142 A05 A08 A09
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 142 A12 A19 A99
e1*96/27*0056*.. V18 S06
S-Klasse 205-290 235/50R18 K42 K45 R21 141 A01 A02 A04
140C 205-290 245/45R18 K42 K45 R70 142 A05 A08 A09
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 142 A12 A19 A99
e1*96/27*0057*.. V18 S06
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 142 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A19 A61
A71 A73 A99
B03 NBF S06
S-Klasse 155-285 235/50R18 A01 K1a K1b R37 141 A02 A04 A05
221 155-285 245/45R18 R37 T96 142 A08 A09 A12
e1*2001/116*0335*.. 155-285 255/45R18 A01 K1a K1b 142 A19 A71 A73
A99 B03 V00
V18 S06
SLK 100-160 225/40R18 K41 K45 A01 A02 A04
170 100-160 245/35R18 R03 A05 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A12 A19 A99
V18 S01
SLK 120-170 225/40R18 A02 A04 A05
171 120-170 245/35R18 A01 K2b R03 A08 A09 A12
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A19 A99 V18
S01
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A02 A04
170 A05 A08 A09
e1*95/54*0039*.. A12 A19 A99
S01
SLK 350 200,224 225/40R18 A02 A04 A05
171 200,224 245/35R18 R03 A08 A09 A12
e1*2001/116*0262*.. A19 A99 V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 55AMG 265,294 225/40R18 M+S A02 A04 A05
171, 171AMG A08 A09 A12
e1*2001/116*0262*.., A19 A99 B03
e1*2001/116*0321*.. B60 S01
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 A01 A02 A04
414 A05 A08 A09
e1*98/14*0185*.., A12 A19 A99
e1*2001/116*0185*.. S05
Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

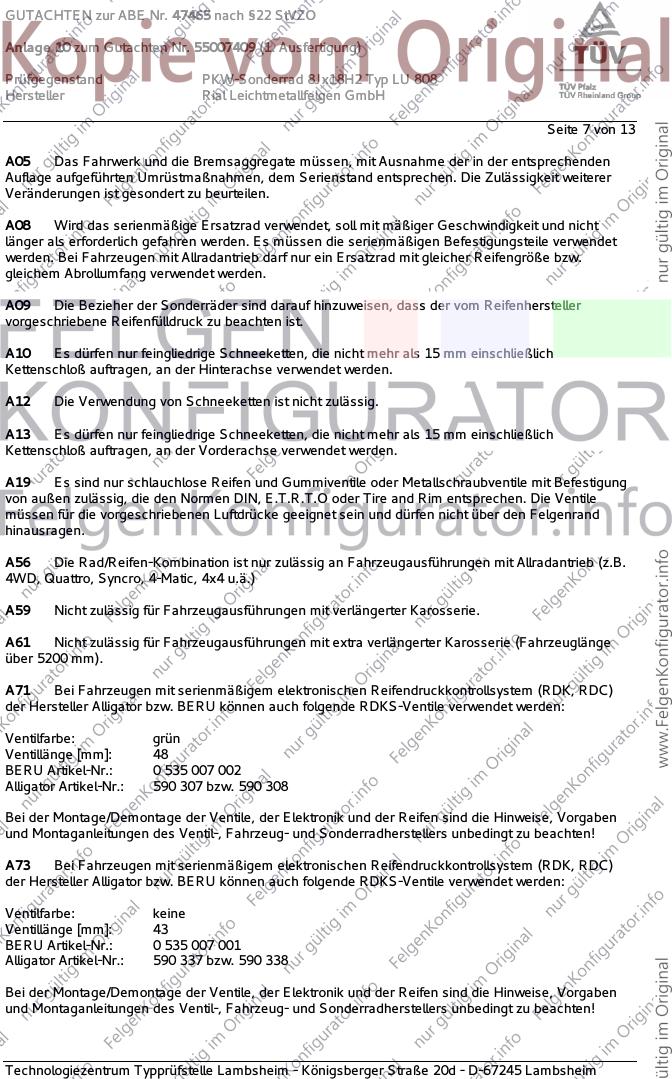

Seite 7 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

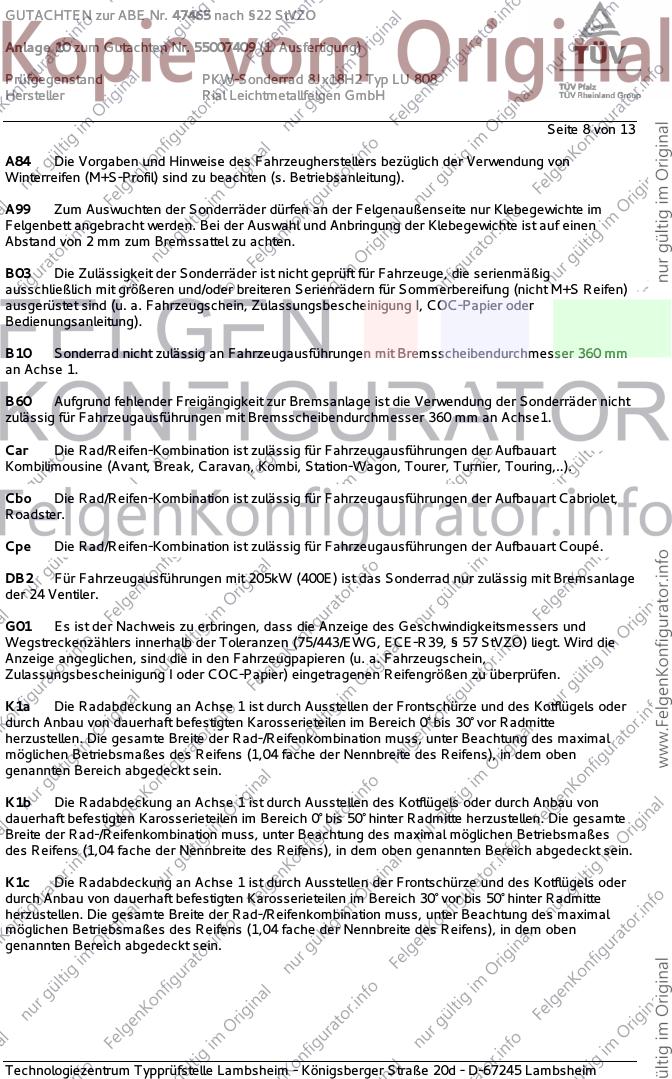

Seite 8 von 13
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) sind zu beachten (s. Betriebsanleitung).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

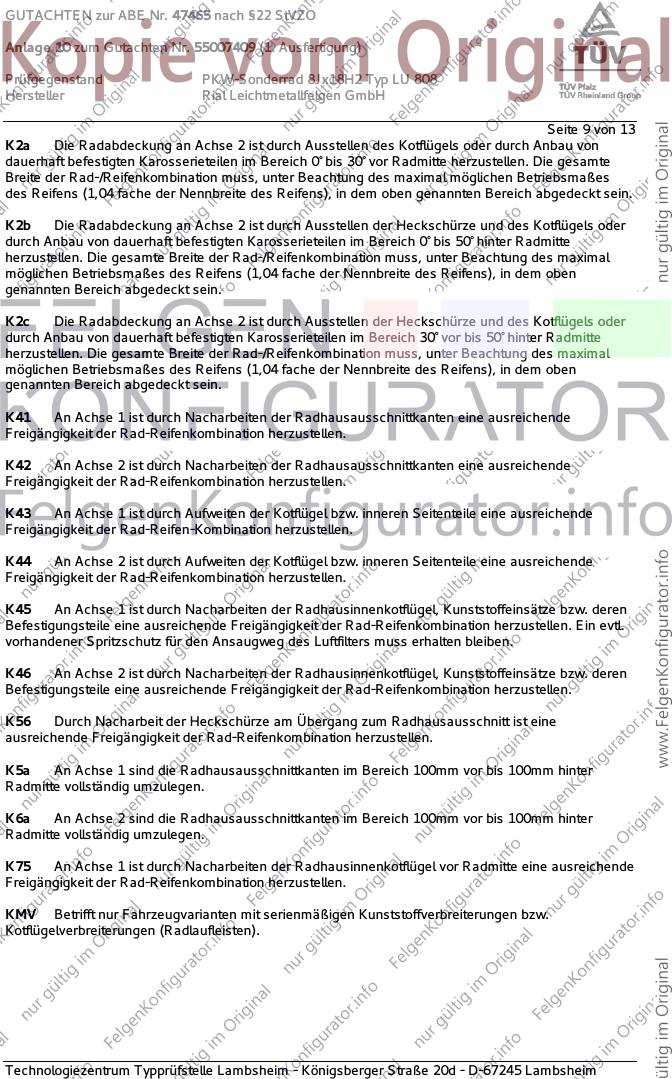

Seite 9 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

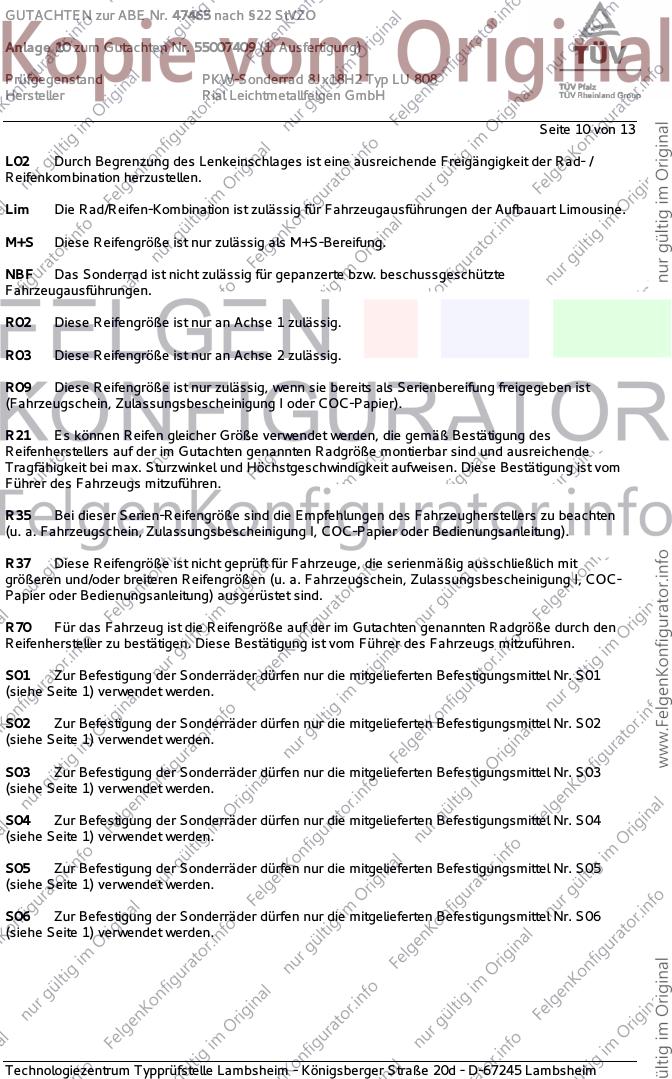

Seite 10 von 13
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

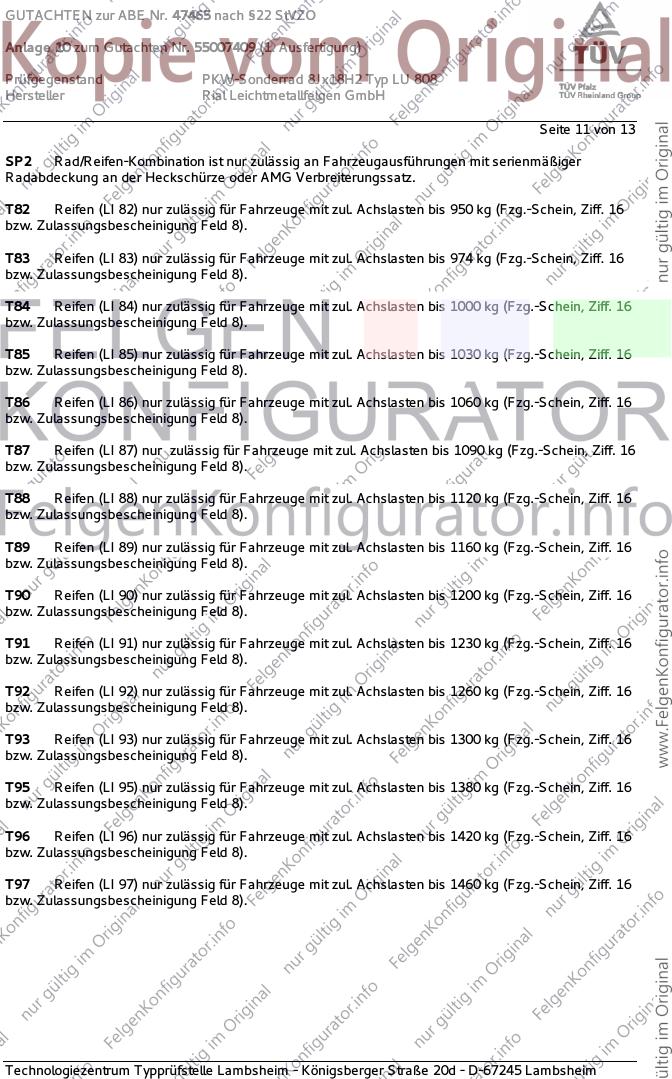

Seite 11 von 13
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

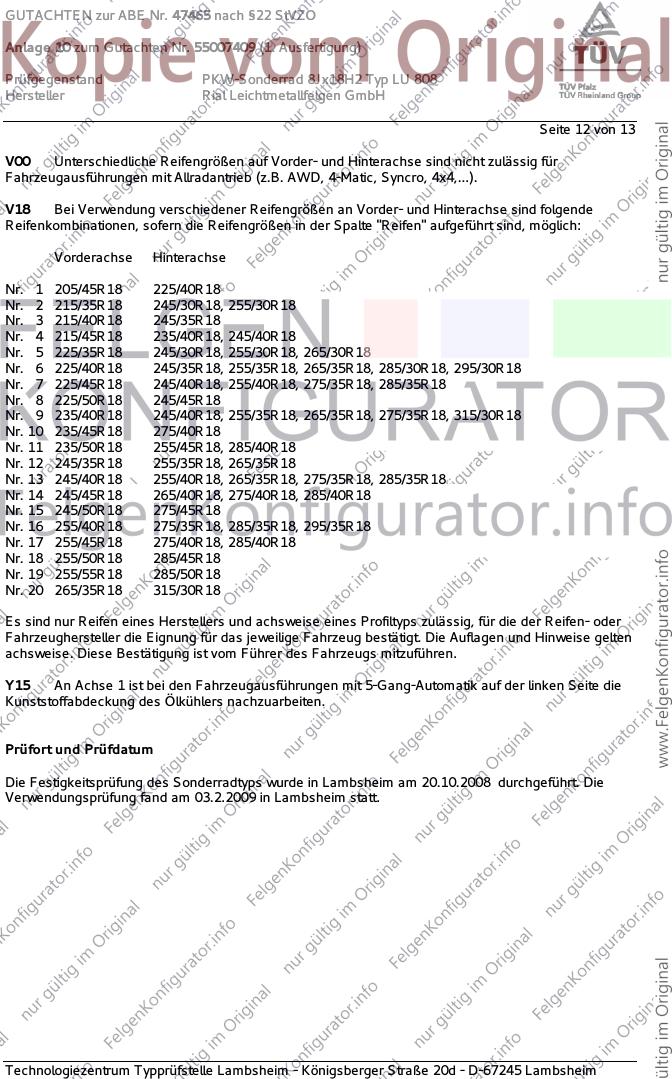

Seite 12 von 13
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim am 20.10.2008 durchgeführt. Die
Verwendungsprüfung fand am 03.2.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55007409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH

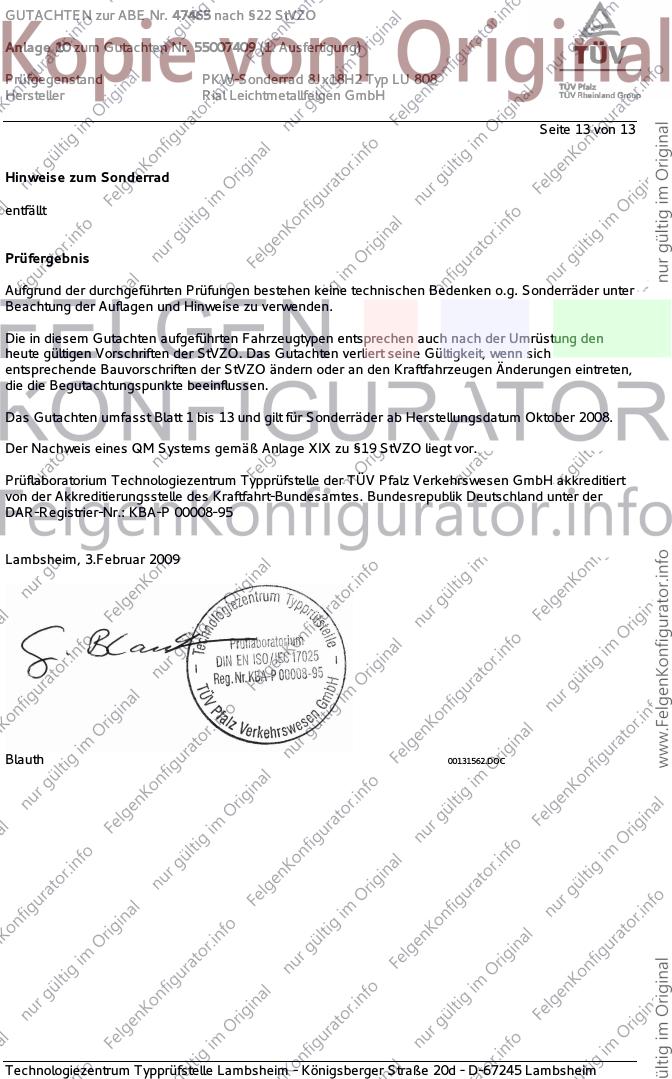

Seite 13 von 13
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.Februar 2009
Blauth 00131562.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
