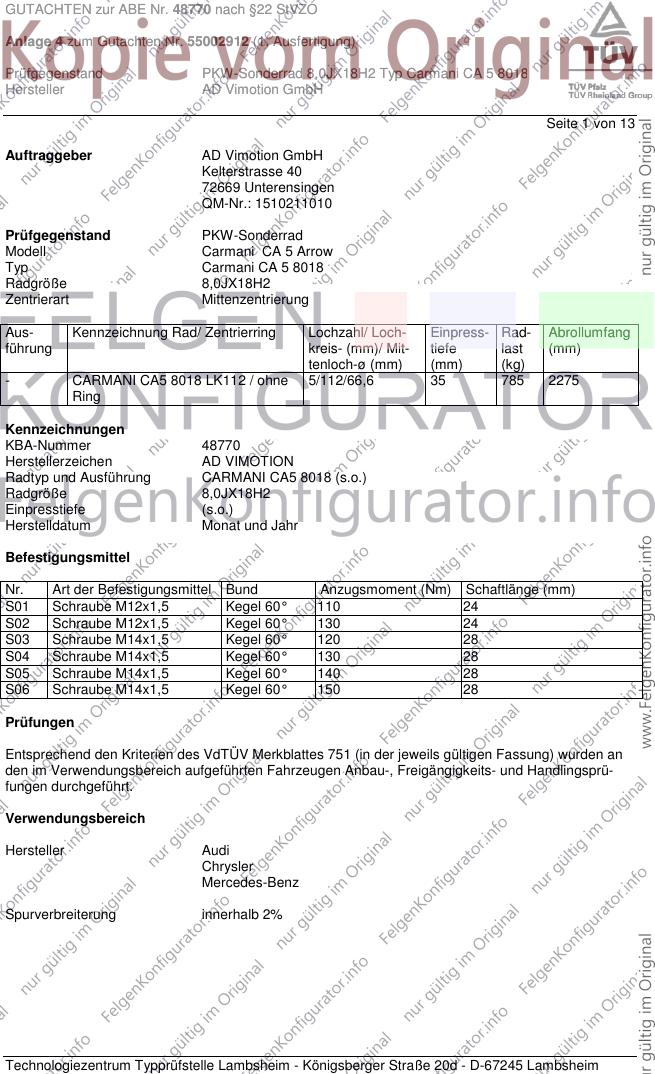

GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 1 von 13
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5 Arrow
Typ Carmani CA 5 8018
Radgröße 8,0JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA5 8018 LK112 / ohne 5/112/66,6 35 785 2275
Ring
Kennzeichnungen
KBA-Nummer 48770
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA5 8018 (s.o.)
Radgröße 8,0JX18H2
Einpresstiefe (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 140 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A02 A04 A05
B8, B81 88-130 215/45R18 M+S T89 T93 A08 A09 A12
e1*2001/116*0430*..; 88-195 225/45R18 R37 A16 A18 Car
e13*2007/46*1084*.. 88-195 235/40R18 R37 Lim V18 S03
88-200 225/45R18 M+S
88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A5 100-195 225/45R18 R37 T91 T95 A02 A04 A05
B8, B81 100-195 235/40R18 R37 T91 T95 A08 A09 A13
e1*2001/116*0430*..; 100-195 245/40R18 A16 A18 Cbo
e13*2007/46*1084*.. 100-200 245/40R18 M+S Cpe Flh S03
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 120-230 225/50R18 A39 T95 T99 A02 A04 A05
4G, 4G1 120-230 235/50R18 A12 A08 A09 A16
e1*2007/46*0436*..; 120-230 245/45R18 A12 T00 T96 A18 A57 Car
e13*2007/46*1147*.. 120-230 255/45R18 A12 Lim S03
Audi A7 Sportback 150-230 235/50R18 A12 A02 A04 A05
4G, 4G1 150-230 245/45R18 A33 A08 A09 A16
e1*2007/46*0436*..; 150-230 255/45R18 A12 A18 A57 S03
e1*2007/46*0544*..;
e13*2007/46*1147*..
Audi A8 150-273 235/55R18 A02 A04 A05
4H 150-273 245/50R18 A08 A09 A12
e1*2007/46*0284*.. 150-273 255/50R18 A16 A18 A57
e1*2007/46*0398*.. NBF P38 S03
Audi Q5 100-199 235/60R18 A02 A04 A05
8R, 8R1, 8R2 100-199 255/55R18 A01 K1a A08 A09 A12
e1*2001/116*0473*..; A16 A18 S05
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
Audi Q5 100-199 235/60R18 A02 A04 A05
8R, 8R1, 8R2 100-199 255/55R18 A08 A09 A12
e1*2001/116*0473*..; A16 A18 KMV
e1*2001/116*0497*..; S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 A02 A04 A05
B8, B81 245 235/40R18 M+S T91 T93 A08 A09 A12
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56 A16 A18 Car
e13*2007/46*1084*.. Lim S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A02 A04 A05
B8, B81 260 225/45R18 A13 M+S R37 A08 A09 A16
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A18 A56 Cbo
e1*2001/116*0447*..; Cpe Flh S03
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A02 A04
ZH A05 A08 A09
e11*2001/116*0140*. A16 A18 A84
Cbo Cpe S01
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A02 A04
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A05 A08 A09
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A12 A16 A18
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 K42 S04
B-Klasse 80-115 215/40R18 K1a K1b K2b T85 T89 A01 A02 A04
246 80-115 225/40R18 K1c K2c K4i K5c K8h A05 A08 A09
e1*2007/46*0751*.. 80-115 235/35R18 K1c K2c K4i K5c K8h T86 T90 A12 A16 A18
80-115 245/35R18 K1c K2c K4i K5c K6k K7d K8m V18 S04
C 43 T-Modell 225 225/40R18 K41 K42 K56 A01 A02 A04
202 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*93/81*0034*.. A12 A16 A18
Mk1 R21 V18
S01
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A02 A04
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A05 A08 A09
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A12 A16 A18
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56 Cpe Lim V18
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 S04
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A02 A04
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A08 A09
G363, A12 A16 A18
e1*92/53*0001*.. Mk1 R21 V18
S01
C-Klasse C43 225 225/40R18 K41 K42 K56 A01 A02 A04
HO 225 245/35R18 K42 K46 K56 R03 A05 A08 A09
e1*92/53*0001*.. A12 A16 A18
Mk1 R21 V18
S01
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A02 A04
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A08 A09
e1*93/81*0034*.. A12 A16 A18
Mk1 R21 V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A02 A04
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A05 A08 A09
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A12 A16 A18
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 Car V18 S04
88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A16 A18
B03 S06
CLK-Klasse 100-255 225/40R18 A02 A04 A05
208 100-255 245/35R18 R03 A08 A09 A12
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 A16 A18 Cbo
Cpe Mk1 V18
S01
CLS-Klasse 150 245/40R18 A10 A02 A04 A05
218 A08 A09 A16
e1*2007/46*0485*.. A18 A58 A84
B03 Lim S04
E-Klasse 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A05 A08 A09
D700, /1, /2 53-162 245/35R18 K2b K42 R03 T88 T89 A12 A16 A18
A59 DB2 L02
Mk1 R21 V00
V18 Y15 S01
E-Klasse 97-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124C 97-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E499, /1 97-162 245/35R18 K2b K42 R03 T88 T89 A12 A16 A18
DB2 L02 Mk1
V00 V18 Y15
S01
E-Klasse 55-205 225/40R18 R37 T88 T92 A02 A04 A05
210 55-260 235/40R18 A08 A09 A12
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 A16 A18 Mk1
NBF V18 S01
E-Klasse 150 215/45R18 A32 R37 T93 A02 A04 A05
212 150-225 225/40R18 R37 T91 T92 A08 A09 A12
e1*2001/116*0501*.. 150-225 235/40R18 A01 K1a K1b R37 T91 T93 A16 A18 F38
- mit Luftfederung 150-285 245/40R18 A01 K1c K2b K5d T93 T97 Lim V01 V18
S04
E-Klasse 100-150 215/45R18 A32 R37 T93 A02 A04 A05
212, 212G 100-225 225/40R18 A12 R37 T91 T92 A08 A09 A16
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 A18 F39 Lim
e1*2007/46*0484*.. 100-225 245/40R18 A01 A12 K1c K2b K5d V01 V18 S04
E-Klasse Cabrio 120-225 235/40R18 K1c K2b A01 A02 A04
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 A05 A08 A09
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S A12 A16 A18
A58 Cbo F39
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 215/40R18 R37 T89 A02 A04 A05
207 120-225 225/40R18 R37 T88 T89 A08 A09 A12
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 A16 A18 A58
120-285 235/40R18 A01 K1c K2b Cpe F39 V18
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89 S04
E-Klasse T-Modell 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A01 A02 A04
124T 53-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A08 A09
E081, /1 53-162 245/35R18 K2b K42 R03 T88 T89 A12 A16 A18
A59 DB2 L02
Mk1 V00 V18
Y15 S01
E-Klasse T-Modell 83-260 235/40R18 A02 A04 A05
210K A08 A09 A12
e1*93/81*0033*.. A16 A18 Mk1
R21 S01
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 A01 A02 A04
212 K 100-225 245/40R18 K1c K2b K5d T97 A05 A08 A09
e1*2007/46*0200*.. A12 A16 A18
Car F42 S04
E-Klasse T-Modell 150-215 235/40R18 K1a K1b NoD R37 T95 X77 A01 A02 A04
212 K 150-285 245/40R18 K1c K2b K5d T97 A05 A08 A09
e1*2007/46*0200*.. A12 A16 A18
- mit Luftfederung Car F38 S04
GLK-Klasse 105-200 235/50R18 K1c K2a K2b A01 A02 A04
204X 105-200 235/55R18 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 105-200 245/50R18 K1c K2a K2b A12 A16 A18
105-200 255/50R18 K1c K2c K5a K6a S06
S-Klasse 110-300 235/50R18 K42 K45 R21 A01 A02 A04
140 110-300 245/45R18 K42 K45 R70 A05 A08 A09
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 A12 A16 A18
e1*96/27*0056*.. V18 S06
S-Klasse 205-290 235/50R18 K42 K45 R21 A01 A02 A04
140C 205-290 245/45R18 K42 K45 R70 A05 A08 A09
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 A12 A16 A18
e1*96/27*0057*.. V18 S06
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A16 A18
A61 B03 NBF
S06
SLK 100-160 225/40R18 K41 K45 A01 A02 A04
170 100-160 245/35R18 R03 A05 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A12 A16 A18
Mk1 V18 S01
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A02 A04
170 A05 A08 A09
e1*95/54*0039*.. A12 A16 A18
Mk1 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135, 150 215/40R18 R37 A02 A04 A05
172 135-225 225/40R18 A08 A09 A12
e1*2007/46*0548*.. 135-225 235/35R18 A01 K2b A16 A18 V18
135-225 235/35R18 SP2 S04
135-225 245/35R18 A01 K1a K1b K2b
135-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 A01 A02 A04
414 A05 A08 A09
e1*98/14*0185*.., A12 A16 A18
e1*2001/116*0185*.. S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 7 von 13
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ket-
tenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanla-
ge der 24 Ventiler.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH

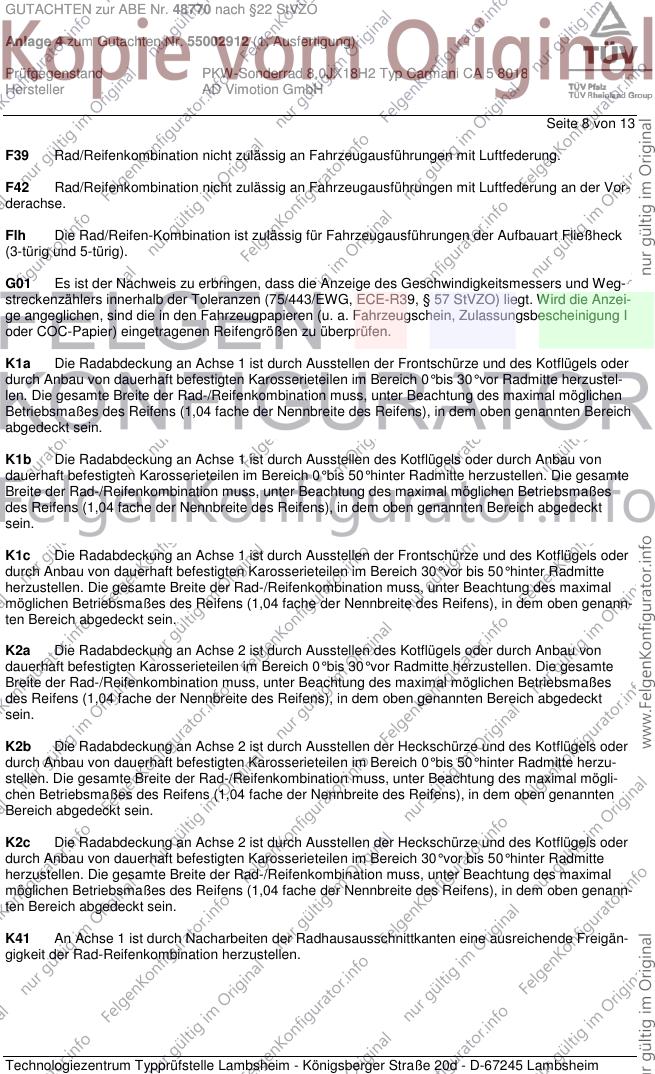

Seite 8 von 13
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH

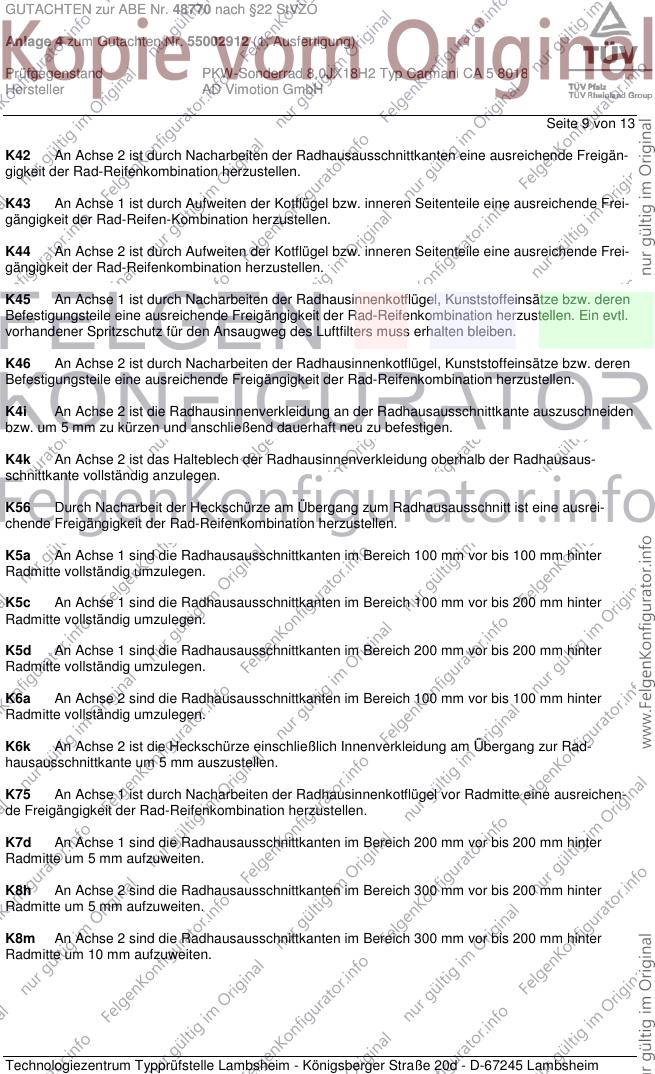

Seite 9 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 5 mm auszustellen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine ausreichen-
de Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH

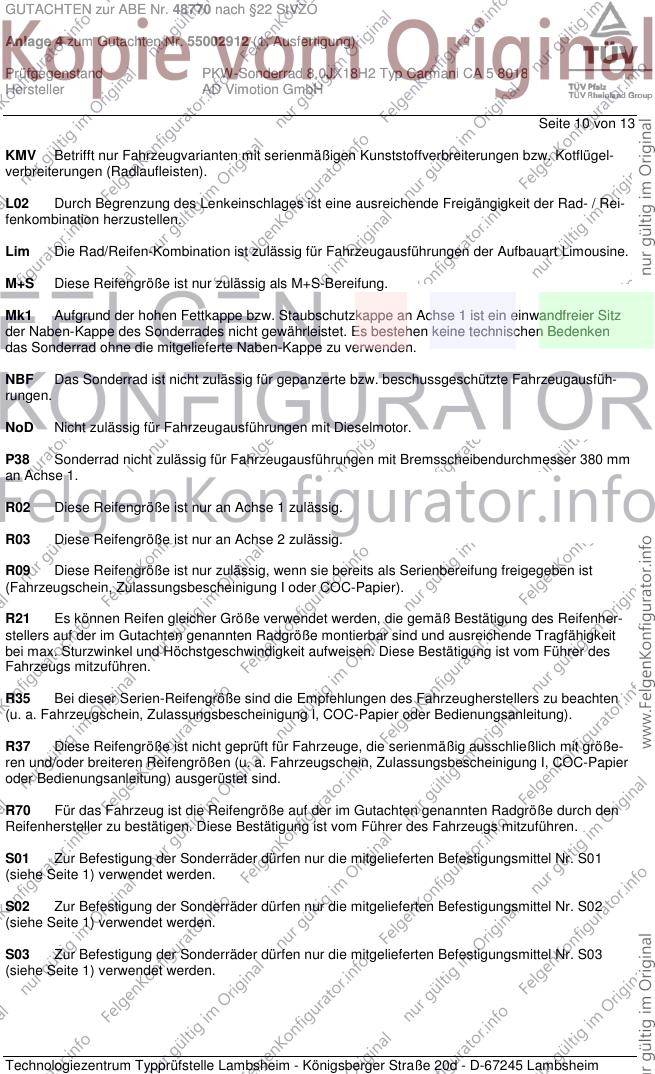

Seite 10 von 13
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Mk1 Aufgrund der hohen Fettkappe bzw. Staubschutzkappe an Achse 1 ist ein einwandfreier Sitz
der Naben-Kappe des Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken
das Sonderrad ohne die mitgelieferte Naben-Kappe zu verwenden.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH

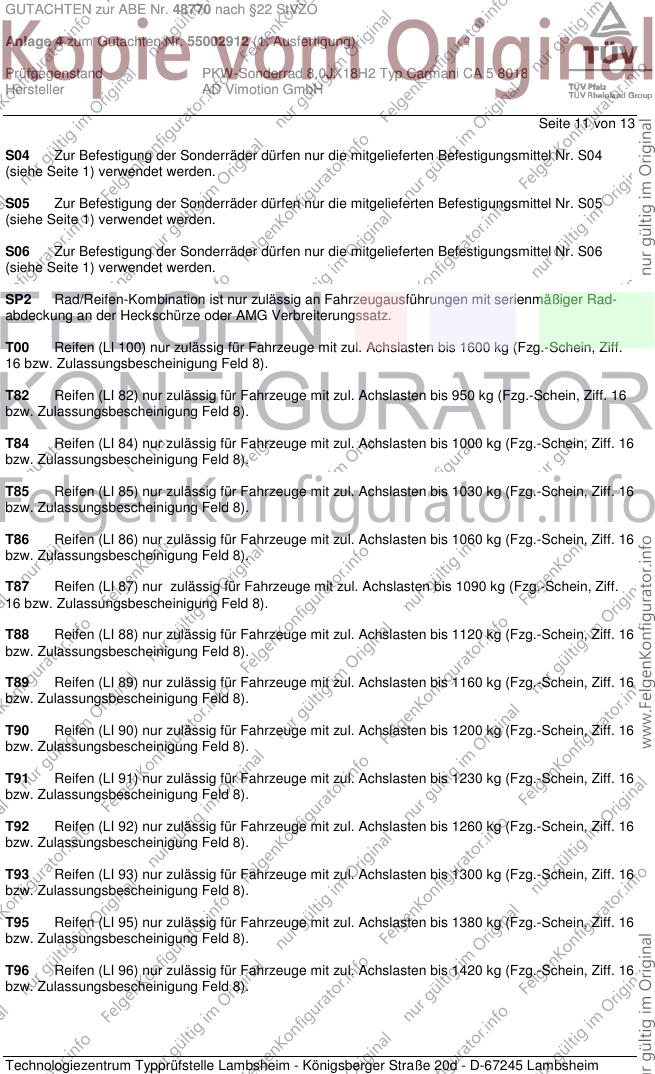

Seite 11 von 13
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 12 von 13
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Februar 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der Benen-
nungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 14. Februar 2012
Haasis 00176292.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
