GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 17
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y8018 LK112/Ø70-Ø66,6 5/112/66,6 35 780 2120
Nr. 2
Kennzeichnungen
KBA-Nummer 48476
Herstellerzeichen AUTEC
Radtyp und Ausführung Y8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 130 26
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Schraube M14x1,5 Kegel 60° 120 30
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M14x1,5 Kegel 60° 130 33
S07 Schraube M14x1,5 Kegel 60° 150 33
S08 Schraube M14x1,5 Kegel 60° 130 28
S09 Schraube M14x1,5 Kegel 60° 150 28
S10 Schraube M14x1,5 Kegel 60° 150 30
S11 Schraube M14x1,5 Kegel 60° 130 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

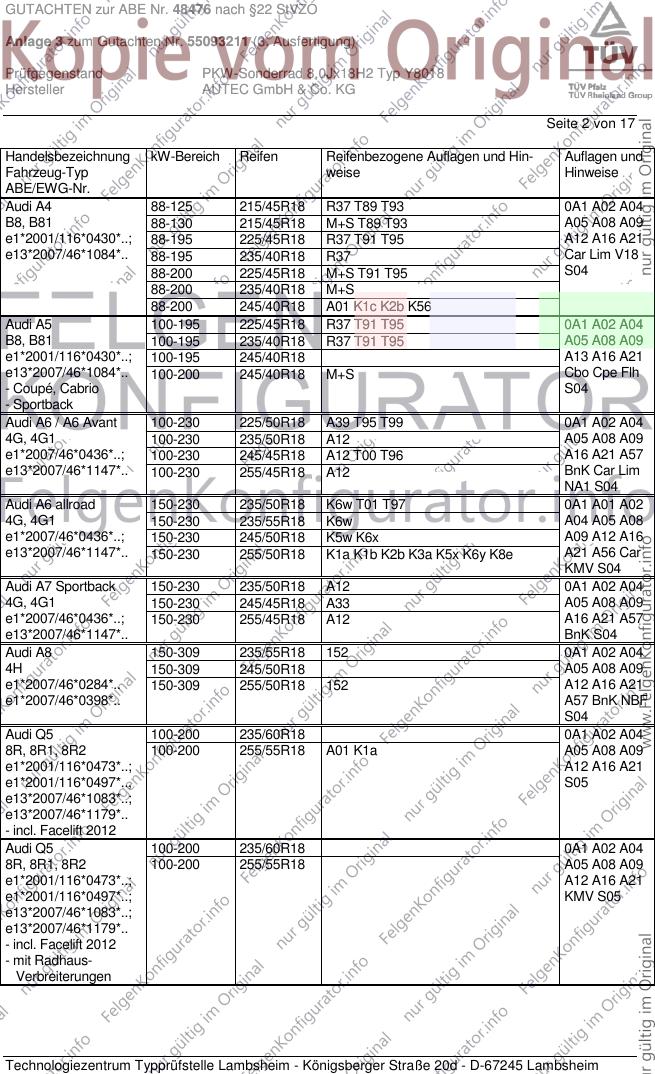

GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 0A1 A02 A04
B8, B81 88-130 215/45R18 M+S T89 T93 A05 A08 A09
e1*2001/116*0430*..; 88-195 225/45R18 R37 T91 T95 A12 A16 A21
e13*2007/46*1084*.. 88-195 235/40R18 R37 Car Lim V18
88-200 225/45R18 M+S T91 T95 S04
88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A5 100-195 225/45R18 R37 T91 T95 0A1 A02 A04
B8, B81 100-195 235/40R18 R37 T91 T95 A05 A08 A09
e1*2001/116*0430*..; 100-195 245/40R18 A13 A16 A21
e13*2007/46*1084*.. 100-200 245/40R18 M+S Cbo Cpe Flh
- Coupé, Cabrio S04
- Sportback
Audi A6 / A6 Avant 100-230 225/50R18 A39 T95 T99 0A1 A02 A04
4G, 4G1 100-230 235/50R18 A12 A05 A08 A09
e1*2007/46*0436*..; 100-230 245/45R18 A12 T00 T96 A16 A21 A57
e13*2007/46*1147*.. 100-230 255/45R18 A12 BnK Car Lim
NA1 S04
Audi A6 allroad 150-230 235/50R18 K6w T01 T97 0A1 A01 A02
4G, 4G1 150-230 235/55R18 K6w A04 A05 A08
e1*2007/46*0436*..; 150-230 245/50R18 K5w K6x A09 A12 A16
e13*2007/46*1147*.. 150-230 255/50R18 K1a K1b K2b K3a K5x K6y K8e A21 A56 Car
KMV S04
Audi A7 Sportback 150-230 235/50R18 A12 0A1 A02 A04
4G, 4G1 150-230 245/45R18 A33 A05 A08 A09
e1*2007/46*0436*..; 150-230 255/45R18 A12 A16 A21 A57
e13*2007/46*1147*.. BnK S04
Audi A8 150-309 235/55R18 152 0A1 A02 A04
4H 150-309 245/50R18 A05 A08 A09
e1*2007/46*0284*.. 150-309 255/50R18 152 A12 A16 A21
e1*2007/46*0398*.. A57 BnK NBF
S04
Audi Q5 100-200 235/60R18 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a A05 A08 A09
e1*2001/116*0473*..; A12 A16 A21
e1*2001/116*0497*.., S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 A05 A08 A09
e1*2001/116*0473*..; A12 A16 A21
e1*2001/116*0497*..; KMV S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

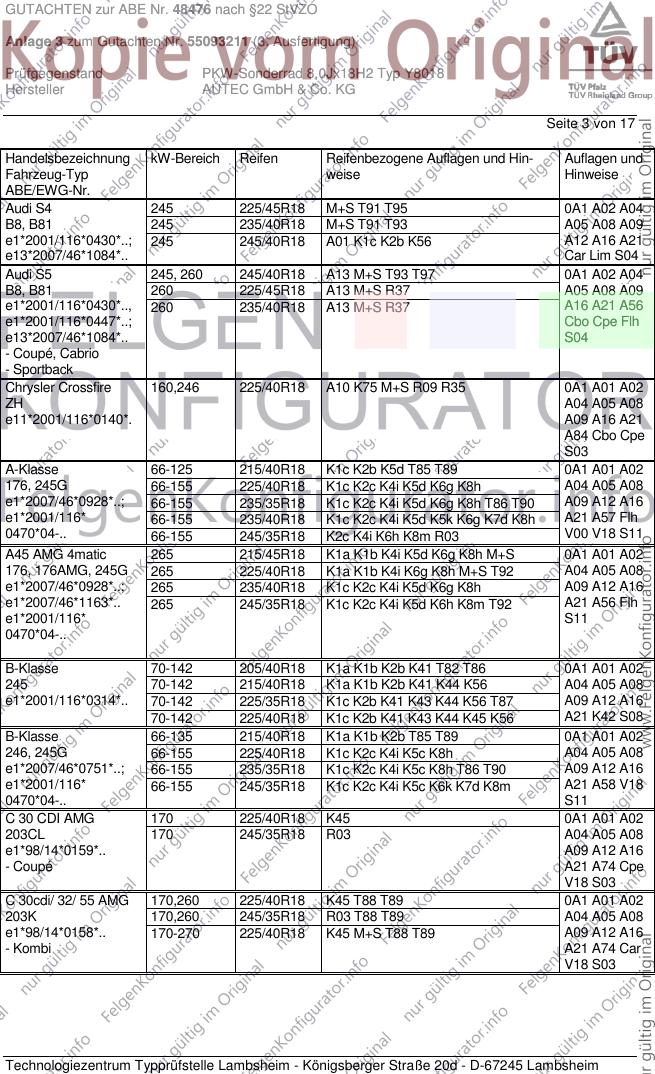

GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi S4 245 225/45R18 M+S T91 T95 0A1 A02 A04
B8, B81 245 235/40R18 M+S T91 T93 A05 A08 A09
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56 A12 A16 A21
e13*2007/46*1084*.. Car Lim S04
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 0A1 A02 A04
B8, B81 260 225/45R18 A13 M+S R37 A05 A08 A09
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A16 A21 A56
e1*2001/116*0447*..; Cbo Cpe Flh
e13*2007/46*1084*.. S04
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 0A1 A01 A02
ZH A04 A05 A08
e11*2001/116*0140*. A09 A16 A21
A84 Cbo Cpe
S03
A-Klasse 66-125 215/40R18 K1c K2b K5d T85 T89 0A1 A01 A02
176, 245G 66-155 225/40R18 K1c K2c K4i K5d K6g K8h A04 A05 A08
e1*2007/46*0928*..; 66-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A16
e1*2001/116* 66-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 Flh
0470*04-.. 66-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S11
A45 AMG 4matic 265 215/45R18 K1a K1b K4i K5d K6g K8h M+S 0A1 A01 A02
176, 176AMG, 245G 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A04 A05 A08
e1*2007/46*0928*..; 265 235/40R18 K1c K2c K4i K5d K6g K8h A09 A12 A16
e1*2007/46*1163*.. 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 A21 A56 Flh
e1*2001/116* S11
0470*04-..
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 0A1 A01 A02
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A04 A05 A08
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A09 A12 A16
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 A21 K42 S08
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 0A1 A01 A02
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A04 A05 A08
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 A09 A12 A16
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m A21 A58 V18
0470*04-.. S11
C 30 CDI AMG 170 225/40R18 K45 0A1 A01 A02
203CL 170 245/35R18 R03 A04 A05 A08
e1*98/14*0159*.. A09 A12 A16
- Coupé A21 A74 Cpe
V18 S03
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T89 0A1 A01 A02
203K 170,260 245/35R18 R03 T88 T89 A04 A05 A08
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T89 A09 A12 A16
- Kombi A21 A74 Car
V18 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 0A1 A01 A02
203 170,260 245/35R18 R03 A04 A05 A08
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A09 A12 A16
A21 A74 V18
S03
C 43 T-Modell 225 225/40R18 K41 K42 K56 0A1 A01 A02
202 225 245/35R18 K42 K46 K56 R03 A04 A05 A08
e1*93/81*0034*.. A09 A12 A16
A21 R21 V18
S03
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 0A1 A01 A02
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A04 A05 A08
e1*2001/116* A09 A12 A16
0457, 0463, 0464, A21 Car Cpe
0431*00-29, Lim S11
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
C-Klasse 75-170 225/35R18 R37 T87 0A1 A02 A04
203 75-200 225/40R18 A01 K45 A05 A08 A09
e1*98/14*0139*.. 75-200 245/35R18 R03 A12 A16 A21
A74 V18 S03
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 0A1 A01 A02
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A04 A05 A08
e1*2001/116* 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A09 A12 A16
0431*00-29 88-225 235/40R18 G01 K1c K2b K41 K42 K56 A21 Cpe Lim
- Limousine/Coupe 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 V18 S08
- incl. Facelift 2011
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A01 A02
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A04 A05 A08
G363, A09 A12 A16
e1*92/53*0001*.. A21 R21 V18
S03
C-Klasse C36 206 225/40R18 K41 K42 K56 0A1 A01 A02
HO 206 245/35R18 K42 K46 K56 R03 A04 A05 A08
G363, A09 A12 A16
e1*92/53*0001*.. A21 R21 V18
S03
C-Klasse C43 225 225/40R18 K41 K42 K56 0A1 A01 A02
HO 225 245/35R18 K42 K46 K56 R03 A04 A05 A08
e1*92/53*0001*.. A09 A12 A16
A21 R21 V18
S03
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 0A1 A02 A04
203CL 75-200 225/40R18 A01 K45 A05 A08 A09
e1*98/14*0159*.. 75-200 245/35R18 R03 A12 A16 A21
A74 Cpe V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A01 A02
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A04 A05 A08
e1*93/81*0034*.. A09 A12 A16
A21 R21 V18
S03
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 0A1 A01 A02
203K 75-200 245/35R18 R03 T88 T92 A04 A05 A08
e1*98/14*0158*.. A09 A12 A16
A21 A74 Car
V18 S03
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 0A1 A01 A02
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A04 A05 A08
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A09 A12 A16
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 A21 Car V18
88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91 S08
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 0A1 A01 A02
215 A04 A05 A08
e1*98/14*0113*.. A09 A12 A16
A21 B03 S07
CL-Klasse 285 235/50R18 A12 R37 0A1 A02 A04
216 285 245/45R18 A10 R37 A05 A08 A09
e1*2001/116*0372*.. 285 255/45R18 A12 A16 A21 A74
B03 Cpe V00
V18 S09
CLA-Klasse 90-125 215/40R18 K1c K2b K5d T85 T89 0A1 A01 A02
117, 245G 90-155 225/40R18 K1c K2c K4i K5d K6g K8h A04 A05 A08
e1*2007/46*1007*..; 90-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A16
e1*2001/116* 90-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 Lim
0470*04-.. 90-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S11
CLC-Klasse 75-200 225/40R18 0A1 A02 A04
203CL 75-200 245/35R18 R03 A05 A08 A09
e1*98/14*0159*19-.. A12 A16 A21
Cpe V18 S03
CLK 500, -/55 AMG 225-285 225/40R18 T88 T89 T91 0A1 A02 A04
209 225-285 245/35R18 R03 T89 T92 A05 A08 A09
e1*98/14*0184*.. 225-285 255/35R18 R03 R70 A12 A16 A21
A74 B03 B10
Cbo Cpe V18
S03
CLK-Klasse 100-255 225/40R18 0A1 A02 A04
208 100-255 245/35R18 R03 A05 A08 A09
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 A12 A16 A21
Cbo Cpe V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-200 225/40R18 T88 T89 0A1 A02 A04
209 100-200 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 A12 A16 A21
A74 B03 Cbo
Cpe V18 S03
CLS-Klasse 150 245/40R18 A10 0A1 A02 A04
218 A05 A08 A09
e1*2007/46*0485*.. A16 A21 A58
A84 B03 Lim
S08
E-Klasse 55-205 225/40R18 R37 T88 T92 0A1 A02 A04
210 55-260 235/40R18 A05 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 A12 A16 A21
NBF V18 S03
E-Klasse 75-215 235/40R18 R37 T91 T93 0A1 A02 A04
211 75-285 245/40R18 A05 A08 A09
e1*98/14*0183*.., A12 A16 A21
e1*2001/116*0183*.. A74 Lim S08
E-Klasse 100-150 215/45R18 A32 R37 T93 0A1 A02 A04
212 100-225 225/40R18 R37 T91 T92 A05 A08 A09
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 A12 A16 A21
- mit Luftfederung 100-285 245/40R18 A01 K1c K2b K5d T93 T97 A57 B03 F38
- incl. Facelift 2013 Lim V01 V18
S08
E-Klasse 100-150 215/45R18 A32 R37 T93 0A1 A02 A04
212, 212G 100-225 225/40R18 A12 R37 T91 T92 A05 A08 A09
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 A16 A21 A57
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1c K2b K5d B03 F39 Lim
- incl. Facelift 2013 V01 V18 S08
E-Klasse Cabrio 120-225 235/40R18 K1c K2b 0A1 A01 A02
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 A04 A05 A08
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S A09 A12 A16
A21 A58 Cbo
F39 S08
E-Klasse Coupé 120-225 215/40R18 R37 T89 0A1 A02 A04
207 120-225 225/40R18 R37 T88 T89 A05 A08 A09
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 A12 A16 A21
120-285 235/40R18 A01 K1c K2b A58 Cpe F39
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89 V18 S08
E-Klasse T-Modell 83-260 235/40R18 0A1 A02 A04
210K A05 A08 A09
e1*93/81*0033*.. A12 A16 A21
R21 S03
E-Klasse T-Modell 100-215 235/40R18 R37 T95 0A1 A02 A04
211K 100-285 245/40R18 T97 A05 A08 A09
e1*2001/116*0213*.. A12 A16 A21
A74 Car S08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

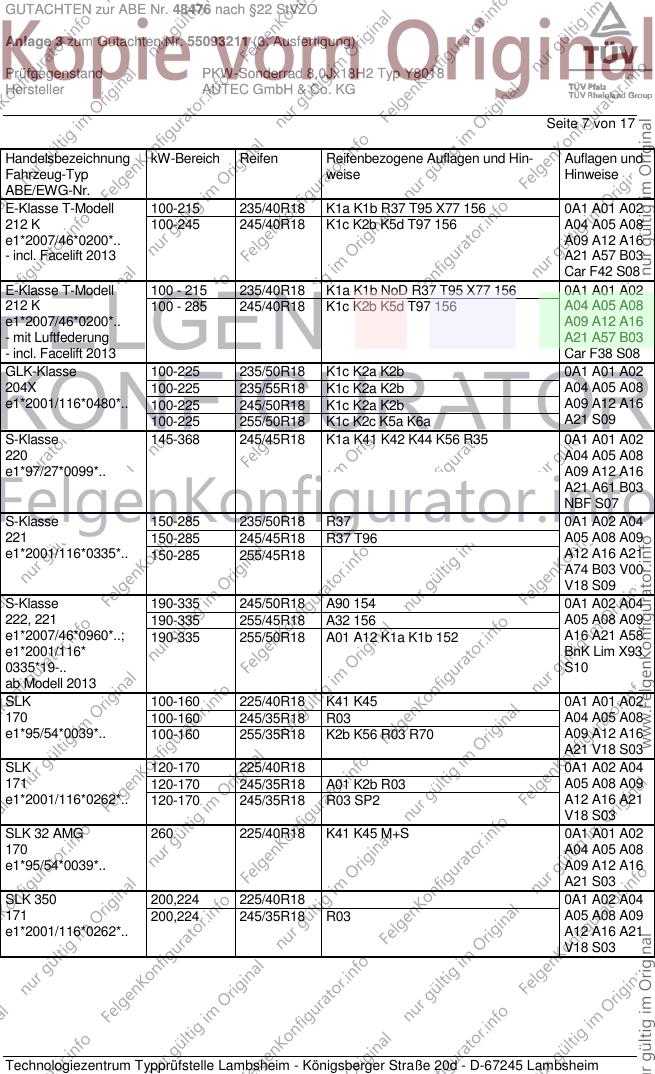

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 156 0A1 A01 A02
212 K 100-245 245/40R18 K1c K2b K5d T97 156 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A16
- incl. Facelift 2013 A21 A57 B03
Car F42 S08
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 156 0A1 A01 A02
212 K 100 - 285 245/40R18 K1c K2b K5d T97 156 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A16
- mit Luftfederung A21 A57 B03
- incl. Facelift 2013 Car F38 S08
GLK-Klasse 100-225 235/50R18 K1c K2a K2b 0A1 A01 A02
204X 100-225 235/55R18 K1c K2a K2b A04 A05 A08
e1*2001/116*0480*.. 100-225 245/50R18 K1c K2a K2b A09 A12 A16
100-225 255/50R18 K1c K2c K5a K6a A21 S09
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 0A1 A01 A02
220 A04 A05 A08
e1*97/27*0099*.. A09 A12 A16
A21 A61 B03
NBF S07
S-Klasse 150-285 235/50R18 R37 0A1 A02 A04
221 150-285 245/45R18 R37 T96 A05 A08 A09
e1*2001/116*0335*.. 150-285 255/45R18 A12 A16 A21
A74 B03 V00
V18 S09
S-Klasse 190-335 245/50R18 A90 154 0A1 A02 A04
222, 221 190-335 255/45R18 A32 156 A05 A08 A09
e1*2007/46*0960*..; 190-335 255/50R18 A01 A12 K1a K1b 152 A16 A21 A58
e1*2001/116* BnK Lim X93
0335*19-.. S10
ab Modell 2013
SLK 100-160 225/40R18 K41 K45 0A1 A01 A02
170 100-160 245/35R18 R03 A04 A05 A08
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A09 A12 A16
A21 V18 S03
SLK 120-170 225/40R18 0A1 A02 A04
171 120-170 245/35R18 A01 K2b R03 A05 A08 A09
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A12 A16 A21
V18 S03
SLK 32 AMG 260 225/40R18 K41 K45 M+S 0A1 A01 A02
170 A04 A05 A08
e1*95/54*0039*.. A09 A12 A16
A21 S03
SLK 350 200,224 225/40R18 0A1 A02 A04
171 200,224 245/35R18 R03 A05 A08 A09
e1*2001/116*0262*.. A12 A16 A21
V18 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
SLK 55AMG 265,294 225/40R18 M+S 0A1 A02 A04
171, 171AMG A05 A08 A09
e1*2001/116*0262*.., A12 A16 A21
e1*2001/116*0321*.. B03 B60 S03
SLK-Klasse 135, 150 215/40R18 R37 0A1 A02 A04
172 135-225 225/40R18 A05 A08 A09
e1*2007/46*0548*.. 135-225 235/35R18 A01 K2b A12 A16 A21
135-225 235/35R18 SP2 V18 S06
135-225 245/35R18 A01 K1a K1b K2b
135-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 0A1 A01 A02
414 A04 A05 A08
e1*98/14*0185*.., A09 A12 A16
e1*2001/116*0185*.. A21 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
154 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1540 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 17
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

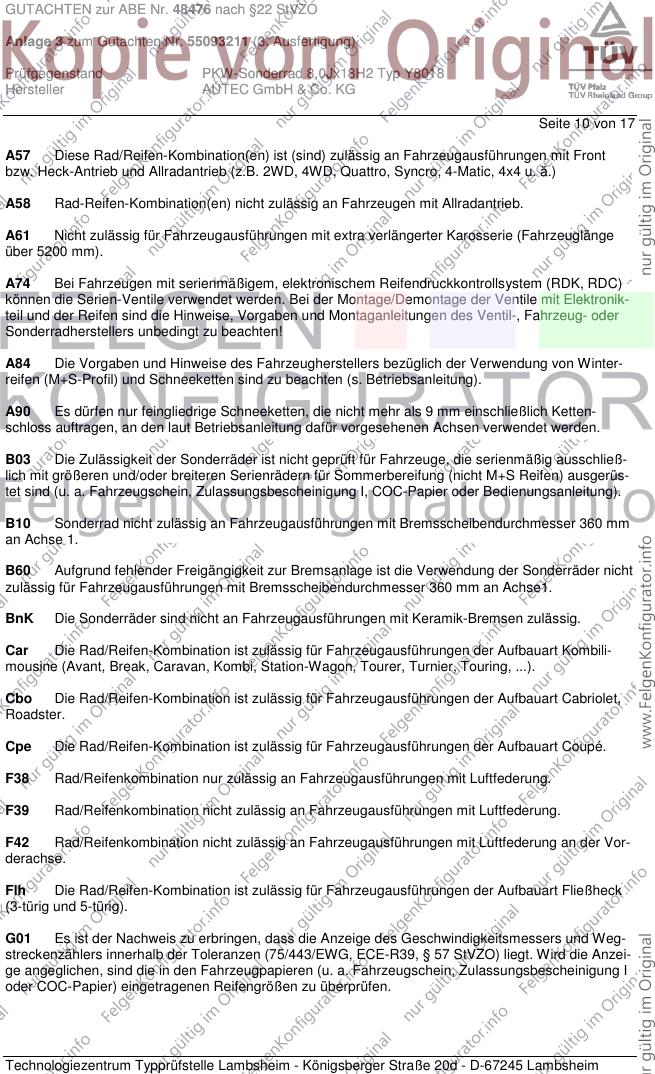

Seite 10 von 17
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elektronik-
teil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-, Fahrzeug- oder
Sonderradherstellers unbedingt zu beachten!
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

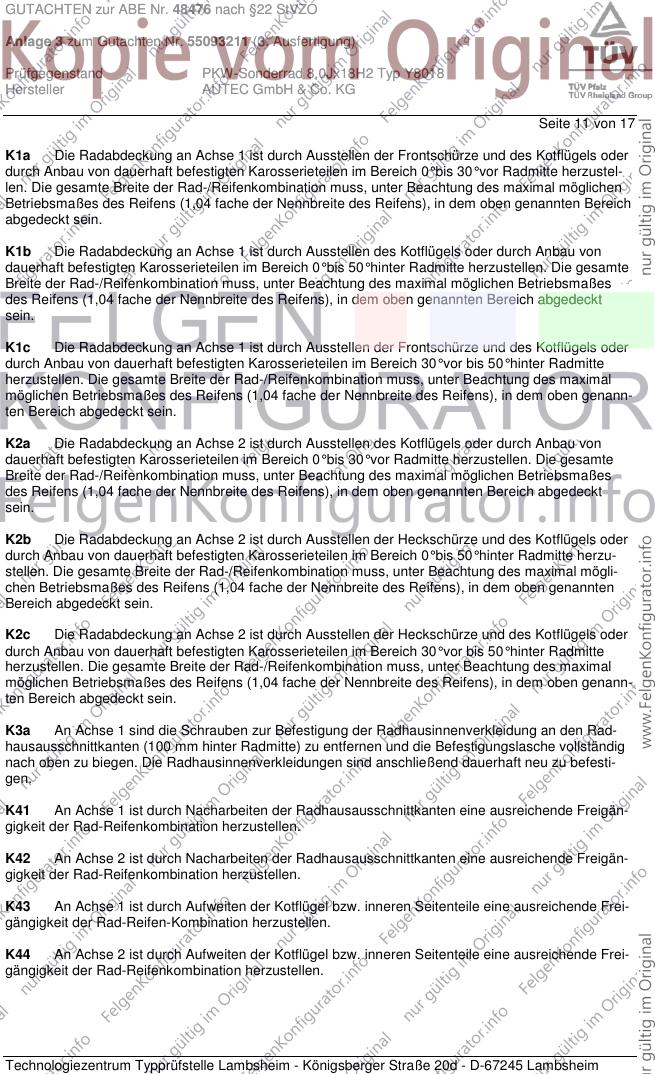

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 17
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.

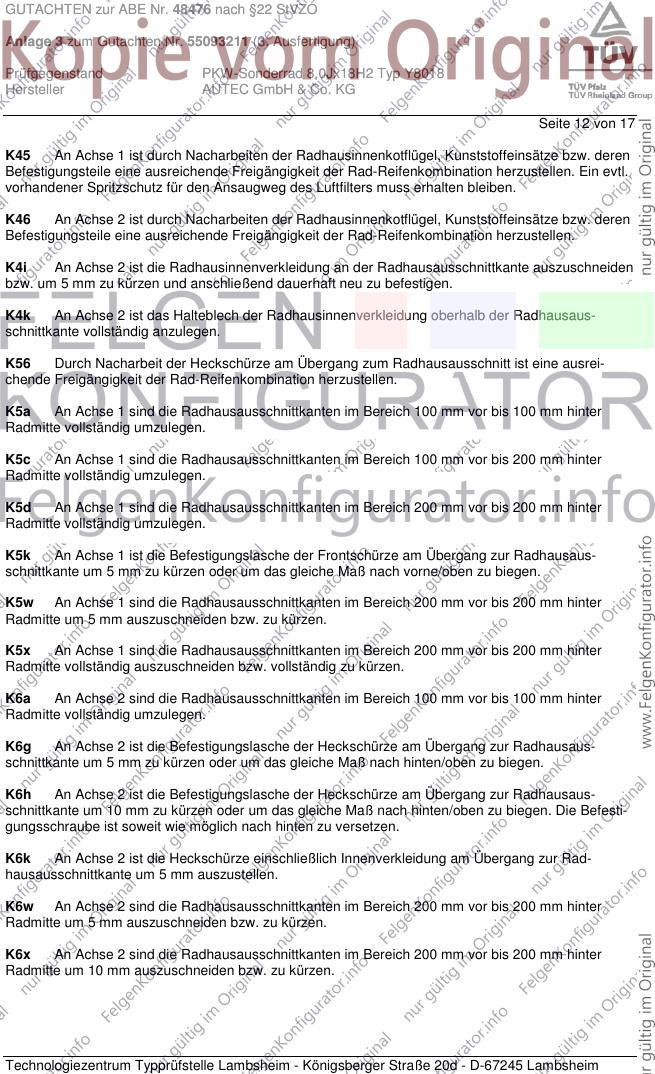

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 17
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 5 mm auszustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.

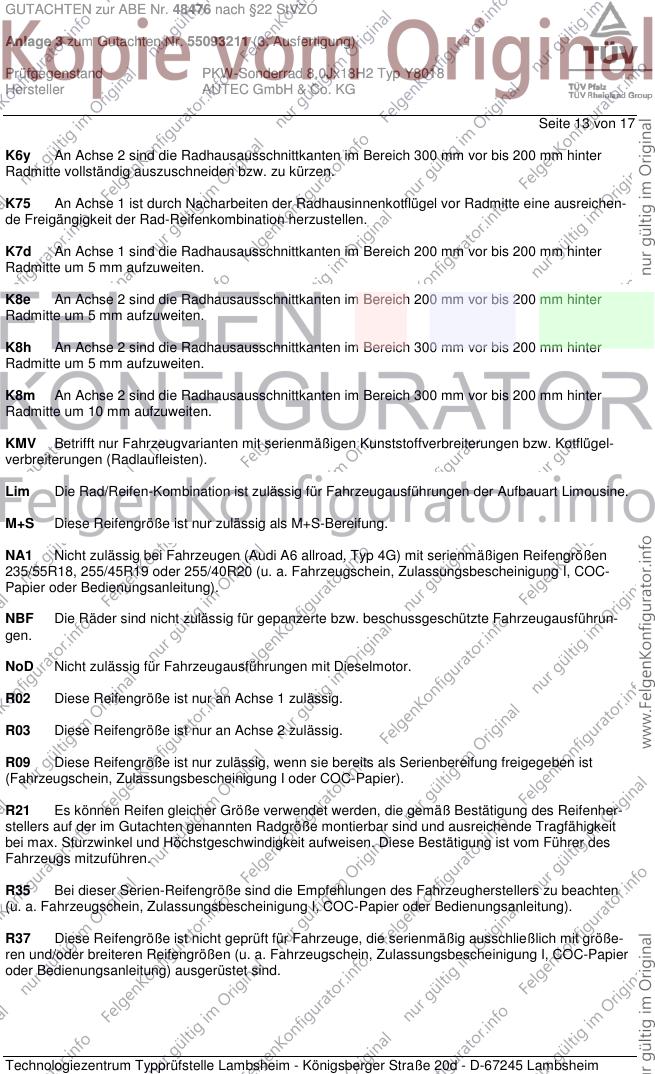

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 17
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine ausreichen-
de Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 17
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
S11 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

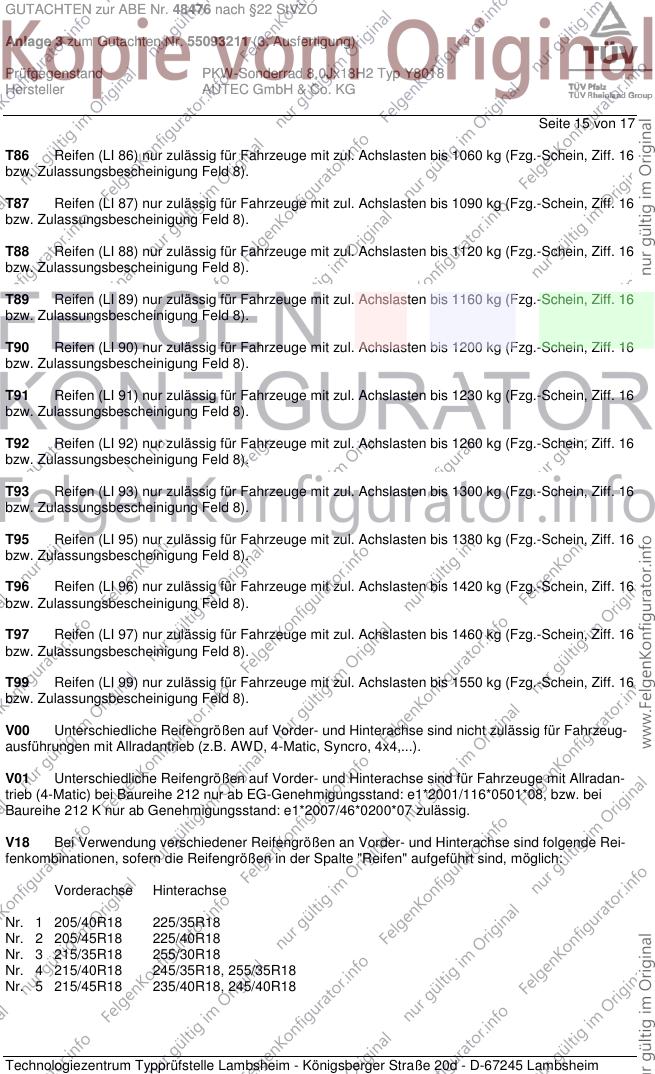

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 17
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

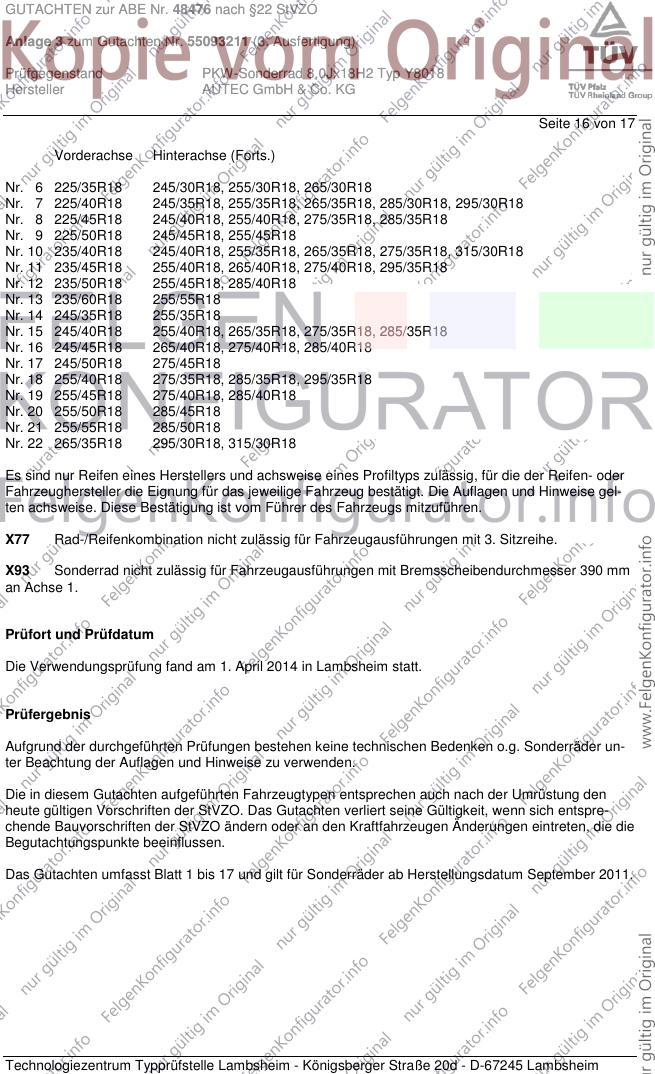

Seite 16 von 17
Vorderachse Hinterachse (Forts.)
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55093211 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 17 von 17
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2014
Haasis 00208976.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
