Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*05
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: SH880
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46943*05
Die ABE-Nr. 46943 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ SH880, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061607 (6. Ausfertigung) vom
12.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
7 (2. Ausfertigung)
6, 8, 22 (4. Ausfertigung)
2 (5. Ausfertigung)
3, 5, 9, 10, 11, 12, 13, 15, 16, 17, 18, (6. Ausfertigung)
20
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 12.06.2014
festgehaltenen Angaben.
Flensburg, 01.07.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061607 (6. Ausfertigung), zur Genehmigung vorgelegt am:
18.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46943*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

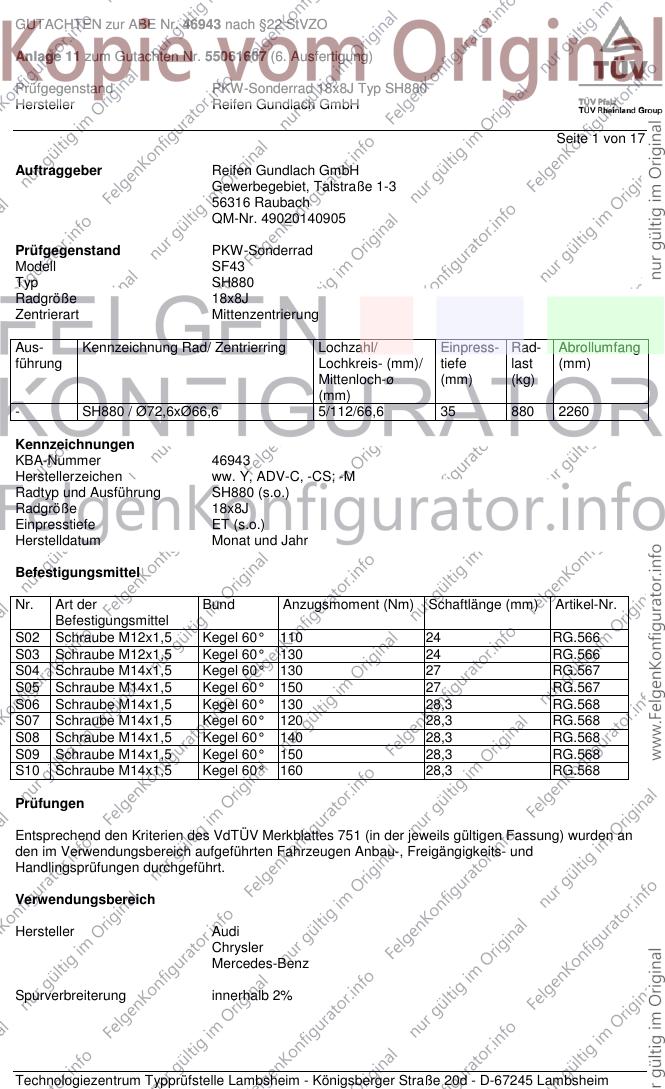

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ66,6 5/112/66,6 35 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M12x1,5 Kegel 60° 130 24 RG.566
S04 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S06 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S10 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

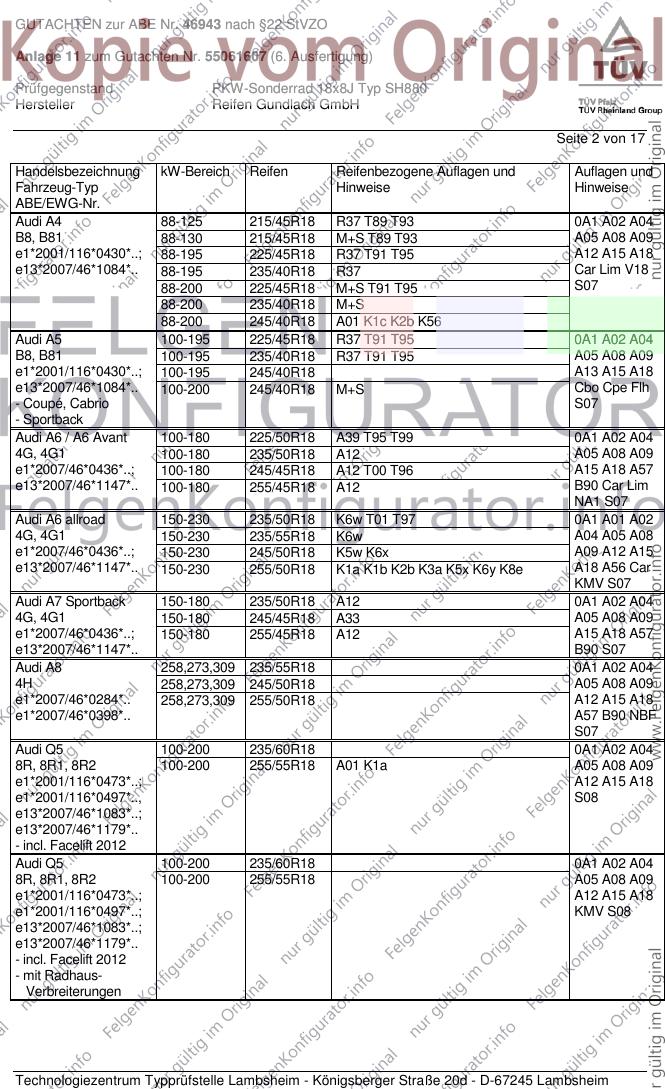

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 0A1 A02 A04
B8, B81 88-130 215/45R18 M+S T89 T93 A05 A08 A09
e1*2001/116*0430*..; 88-195 225/45R18 R37 T91 T95 A12 A15 A18
e13*2007/46*1084*.. 88-195 235/40R18 R37 Car Lim V18
88-200 225/45R18 M+S T91 T95 S07
88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A5 100-195 225/45R18 R37 T91 T95 0A1 A02 A04
B8, B81 100-195 235/40R18 R37 T91 T95 A05 A08 A09
e1*2001/116*0430*..; 100-195 245/40R18 A13 A15 A18
e13*2007/46*1084*.. 100-200 245/40R18 M+S Cbo Cpe Flh
- Coupé, Cabrio S07
- Sportback
Audi A6 / A6 Avant 100-180 225/50R18 A39 T95 T99 0A1 A02 A04
4G, 4G1 100-180 235/50R18 A12 A05 A08 A09
e1*2007/46*0436*..; 100-180 245/45R18 A12 T00 T96 A15 A18 A57
e13*2007/46*1147*.. 100-180 255/45R18 A12 B90 Car Lim
NA1 S07
Audi A6 allroad 150-230 235/50R18 K6w T01 T97 0A1 A01 A02
4G, 4G1 150-230 235/55R18 K6w A04 A05 A08
e1*2007/46*0436*..; 150-230 245/50R18 K5w K6x A09 A12 A15
e13*2007/46*1147*.. 150-230 255/50R18 K1a K1b K2b K3a K5x K6y K8e A18 A56 Car
KMV S07
Audi A7 Sportback 150-180 235/50R18 A12 0A1 A02 A04
4G, 4G1 150-180 245/45R18 A33 A05 A08 A09
e1*2007/46*0436*..; 150-180 255/45R18 A12 A15 A18 A57
e13*2007/46*1147*.. B90 S07
Audi A8 258,273,309 235/55R18 0A1 A02 A04
4H 258,273,309 245/50R18 A05 A08 A09
e1*2007/46*0284*.. 258,273,309 255/50R18 A12 A15 A18
e1*2007/46*0398*.. A57 B90 NBF
S07
Audi Q5 100-200 235/60R18 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a A05 A08 A09
e1*2001/116*0473*..; A12 A15 A18
e1*2001/116*0497*.., S08
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 A05 A08 A09
e1*2001/116*0473*..; A12 A15 A18
e1*2001/116*0497*..; KMV S08
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

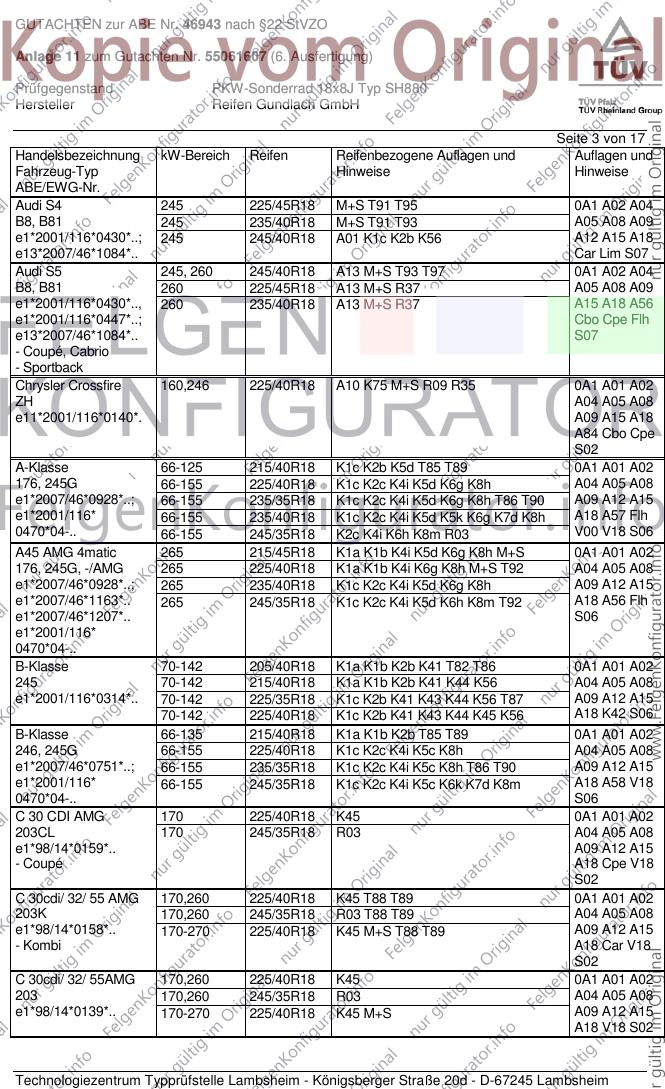

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 225/45R18 M+S T91 T95 0A1 A02 A04
B8, B81 245 235/40R18 M+S T91 T93 A05 A08 A09
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56 A12 A15 A18
e13*2007/46*1084*.. Car Lim S07
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 0A1 A02 A04
B8, B81 260 225/45R18 A13 M+S R37 A05 A08 A09
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A15 A18 A56
e1*2001/116*0447*..; Cbo Cpe Flh
e13*2007/46*1084*.. S07
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 0A1 A01 A02
ZH A04 A05 A08
e11*2001/116*0140*. A09 A15 A18
A84 Cbo Cpe
S02
A-Klasse 66-125 215/40R18 K1c K2b K5d T85 T89 0A1 A01 A02
176, 245G 66-155 225/40R18 K1c K2c K4i K5d K6g K8h A04 A05 A08
e1*2007/46*0928*..; 66-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A15
e1*2001/116* 66-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A18 A57 Flh
0470*04-.. 66-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S06
A45 AMG 4matic 265 215/45R18 K1a K1b K4i K5d K6g K8h M+S 0A1 A01 A02
176, 245G, -/AMG 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A04 A05 A08
e1*2007/46*0928*..; 265 235/40R18 K1c K2c K4i K5d K6g K8h A09 A12 A15
e1*2007/46*1163*.. 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 A18 A56 Flh
e1*2007/46*1207*.. S06
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 0A1 A01 A02
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A04 A05 A08
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A09 A12 A15
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 A18 K42 S06
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 0A1 A01 A02
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A04 A05 A08
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 A09 A12 A15
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m A18 A58 V18
0470*04-.. S06
C 30 CDI AMG 170 225/40R18 K45 0A1 A01 A02
203CL 170 245/35R18 R03 A04 A05 A08
e1*98/14*0159*.. A09 A12 A15
- Coupé A18 Cpe V18
S02
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T89 0A1 A01 A02
203K 170,260 245/35R18 R03 T88 T89 A04 A05 A08
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T89 A09 A12 A15
- Kombi A18 Car V18
S02
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 0A1 A01 A02
203 170,260 245/35R18 R03 A04 A05 A08
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A09 A12 A15
A18 V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

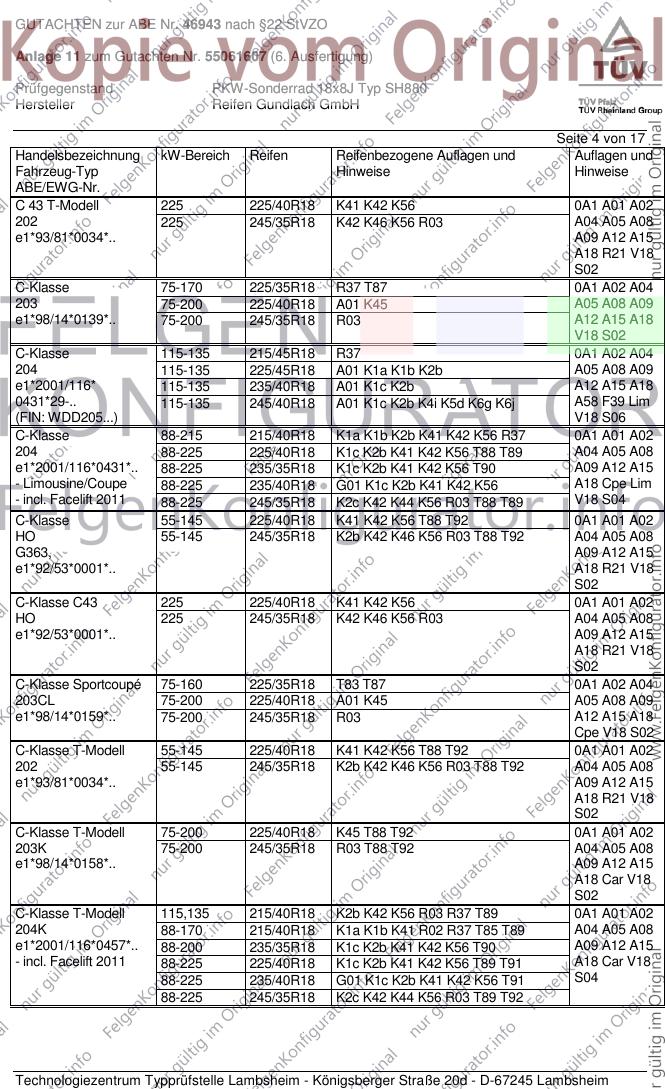

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 43 T-Modell 225 225/40R18 K41 K42 K56 0A1 A01 A02
202 225 245/35R18 K42 K46 K56 R03 A04 A05 A08
e1*93/81*0034*.. A09 A12 A15
A18 R21 V18
S02
C-Klasse 75-170 225/35R18 R37 T87 0A1 A02 A04
203 75-200 225/40R18 A01 K45 A05 A08 A09
e1*98/14*0139*.. 75-200 245/35R18 R03 A12 A15 A18
V18 S02
C-Klasse 115-135 215/45R18 R37 0A1 A02 A04
204 115-135 225/45R18 A01 K1a K1b K2b A05 A08 A09
e1*2001/116* 115-135 235/40R18 A01 K1c K2b A12 A15 A18
0431*29-.. 115-135 245/40R18 A01 K1c K2b K4i K5d K6g K6j A58 F39 Lim
(FIN: WDD205...) V18 S06
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 0A1 A01 A02
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A04 A05 A08
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A09 A12 A15
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56 A18 Cpe Lim
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 V18 S04
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A01 A02
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A04 A05 A08
G363, A09 A12 A15
e1*92/53*0001*.. A18 R21 V18
S02
C-Klasse C43 225 225/40R18 K41 K42 K56 0A1 A01 A02
HO 225 245/35R18 K42 K46 K56 R03 A04 A05 A08
e1*92/53*0001*.. A09 A12 A15
A18 R21 V18
S02
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 0A1 A02 A04
203CL 75-200 225/40R18 A01 K45 A05 A08 A09
e1*98/14*0159*.. 75-200 245/35R18 R03 A12 A15 A18
Cpe V18 S02
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A01 A02
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A04 A05 A08
e1*93/81*0034*.. A09 A12 A15
A18 R21 V18
S02
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 0A1 A01 A02
203K 75-200 245/35R18 R03 T88 T92 A04 A05 A08
e1*98/14*0158*.. A09 A12 A15
A18 Car V18
S02
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 0A1 A01 A02
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A04 A05 A08
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A09 A12 A15
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 A18 Car V18
88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91 S04
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO

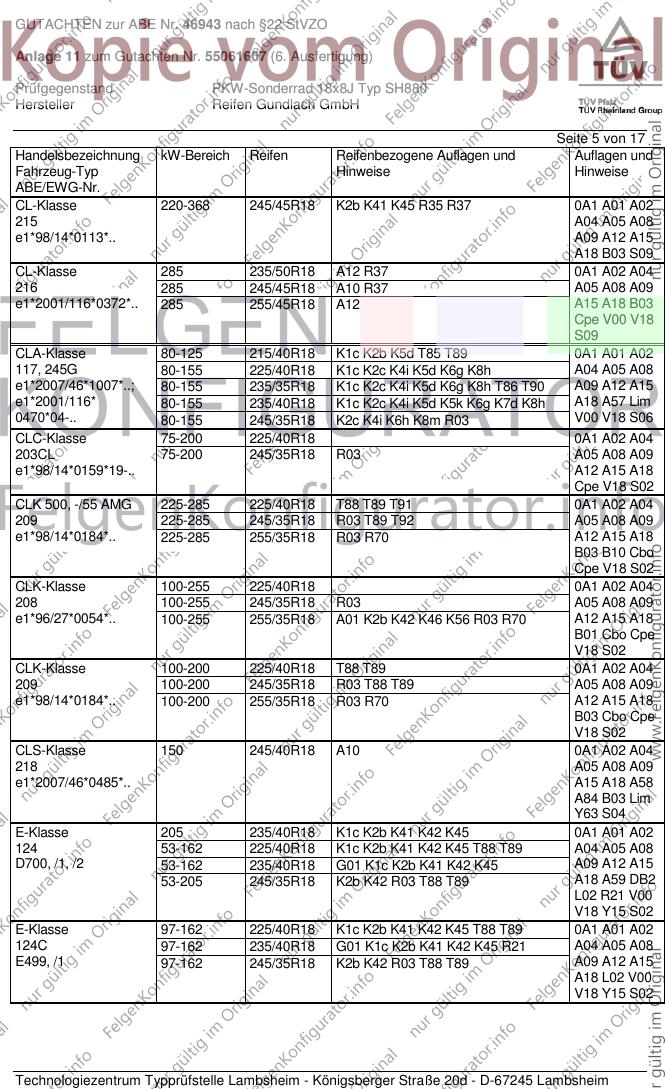

Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 0A1 A01 A02
215 A04 A05 A08
e1*98/14*0113*.. A09 A12 A15
A18 B03 S09
CL-Klasse 285 235/50R18 A12 R37 0A1 A02 A04
216 285 245/45R18 A10 R37 A05 A08 A09
e1*2001/116*0372*.. 285 255/45R18 A12 A15 A18 B03
Cpe V00 V18
S09
CLA-Klasse 80-125 215/40R18 K1c K2b K5d T85 T89 0A1 A01 A02
117, 245G 80-155 225/40R18 K1c K2c K4i K5d K6g K8h A04 A05 A08
e1*2007/46*1007*..; 80-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A15
e1*2001/116* 80-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A18 A57 Lim
0470*04-.. 80-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S06
CLC-Klasse 75-200 225/40R18 0A1 A02 A04
203CL 75-200 245/35R18 R03 A05 A08 A09
e1*98/14*0159*19-.. A12 A15 A18
Cpe V18 S02
CLK 500, -/55 AMG 225-285 225/40R18 T88 T89 T91 0A1 A02 A04
209 225-285 245/35R18 R03 T89 T92 A05 A08 A09
e1*98/14*0184*.. 225-285 255/35R18 R03 R70 A12 A15 A18
B03 B10 Cbo
Cpe V18 S02
CLK-Klasse 100-255 225/40R18 0A1 A02 A04
208 100-255 245/35R18 R03 A05 A08 A09
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 A12 A15 A18
B01 Cbo Cpe
V18 S02
CLK-Klasse 100-200 225/40R18 T88 T89 0A1 A02 A04
209 100-200 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 A12 A15 A18
B03 Cbo Cpe
V18 S02
CLS-Klasse 150 245/40R18 A10 0A1 A02 A04
218 A05 A08 A09
e1*2007/46*0485*.. A15 A18 A58
A84 B03 Lim
Y63 S04
E-Klasse 205 235/40R18 K1c K2b K41 K42 K45 0A1 A01 A02
124 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A04 A05 A08
D700, /1, /2 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A09 A12 A15
53-205 245/35R18 K2b K42 R03 T88 T89 A18 A59 DB2
L02 R21 V00
V18 Y15 S02
E-Klasse 97-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 0A1 A01 A02
124C 97-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A04 A05 A08
E499, /1 97-162 245/35R18 K2b K42 R03 T88 T89 A09 A12 A15
A18 L02 V00
V18 Y15 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/40R18 R37 T88 T92 0A1 A02 A04
210 55-260 235/40R18 A05 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 A12 A15 A18
B01 NBF V18
S02
E-Klasse 75-215 235/40R18 R37 T91 T93 0A1 A02 A04
211 75-285 245/40R18 A05 A08 A09
e1*98/14*0183*.., A12 A15 A18
e1*2001/116*0183*.. Lim S06
E-Klasse 100-150 215/45R18 A32 R37 T93 0A1 A02 A04
212 100-225 225/40R18 R37 T91 T92 A05 A08 A09
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 A12 A15 A18
- mit Luftfederung 100-285 245/40R18 A01 K1c K2b K5d T93 T97 A57 B03 F38
- incl. Facelift 2013 Lim V01 V18
S04
E-Klasse 100-150 215/45R18 A32 R37 T93 0A1 A02 A04
212, 212G 100-225 225/40R18 A12 R37 T91 T92 A05 A08 A09
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 A15 A18 A57
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1c K2b K5d B03 F39 Lim
- incl. Facelift 2013 V01 V18 S04
E-Klasse Cabrio 120-225 235/40R18 K1c K2b 0A1 A01 A02
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 A04 A05 A08
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S A09 A12 A15
A18 A58 Cbo
F39 S06
E-Klasse Coupé 120-225 215/40R18 R37 T89 0A1 A02 A04
207 120-225 225/40R18 R37 T88 T89 A05 A08 A09
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 A12 A15 A18
120-285 235/40R18 A01 K1c K2b A58 Cpe F39
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89 V18 S06
E-Klasse T-Modell 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 0A1 A01 A02
124T 53-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A04 A05 A08
E081, /1 53-162 245/35R18 K2b K42 R03 T88 T89 A09 A12 A15
A18 A59 L02
V00 V18 Y15
S02
E-Klasse T-Modell 83-260 235/40R18 0A1 A02 A04
210K A05 A08 A09
e1*93/81*0033*.. A12 A15 A18
B01 R21 S02
E-Klasse T-Modell 100-215 235/40R18 R37 T95 0A1 A02 A04
211K 100-285 245/40R18 T97 A05 A08 A09
e1*2001/116*0213*.. A12 A15 A18
Car S06
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 0A1 A01 A02
212 K 100-245 245/40R18 K1c K2b K5d T97 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A15
- incl. Facelift 2013 A18 A57 B03
Car F42 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 0A1 A01 A02
212 K 100 - 285 245/40R18 K1c K2b K5d T97 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A15
- mit Luftfederung A18 A57 B03
- incl. Facelift 2013 Car F38 S04
GLA-Klasse 100-155 215/55R18 R70 0A1 A02 A04
245G 100-155 225/50R18 A01 K1b K2b K6v A05 A08 A09
e1*2001/116* 100-155 235/45R18 A12 A15 A18
0470*06-.. 100-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a A57 Flh S06
100-155 245/45R18 A01 K1b K2b K6v
100-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
100-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLK-Klasse 100-225 235/50R18 K1c K2a K2b 0A1 A01 A02
204X 100-225 235/55R18 K1c K2a K2b A04 A05 A08
e1*2001/116*0480*.. 100-225 245/50R18 K1c K2a K2b A09 A12 A15
100-225 255/50R18 K1c K2c K5a K6a A18 S05
M-Klasse 110-173 255/55R18 A01 A10 K2b KOV 0A1 A02 A04
163 110-173 255/55R18 A10 KMV A05 A08 A09
e1*96/79*0083*.. 110-173 285/50R18 A01 A12 K1a K2c KOV A15 A18 B03
110-173 285/50R18 A01 A12 K2b KMV V18 S10
110-215 255/55R18 A01 A10 K2b KOV M+S
110-255 255/55R18 A10 KMV M+S
S-Klasse 110-300 235/50R18 K42 K45 R21 0A1 A01 A02
140 110-300 245/45R18 K42 K45 R70 A04 A05 A08
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 A09 A12 A15
e1*96/27*0056*.. A18 V18 S09
S-Klasse 205-290 235/50R18 K42 K45 R21 0A1 A01 A02
140C 205-290 245/45R18 K42 K45 R70 A04 A05 A08
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 A09 A12 A15
e1*96/27*0057*.. A18 V18 S09
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 0A1 A01 A02
220 A04 A05 A08
e1*97/27*0099*.. A09 A12 A15
A18 A61 B03
NBF S09
S-Klasse 150-285 235/50R18 R37 0A1 A02 A04
221 150-285 245/45R18 R37 T96 A05 A08 A09
e1*2001/116*0335*.. 150-285 255/45R18 A12 A15 A18
B03 V00 V18
S09
S-Klasse 190-245 245/50R18 A90 0A1 A02 A04
222, 221 190-245 255/45R18 A32 A05 A08 A09
e1*2007/46*0960*..; 190-245 255/50R18 A01 A12 K1a K1b A15 A18 A58
e1*2001/116* BW7 BnK Lim
0335*19-.. X93 S09
ab Modell 2013
SL 280-290 235/40R18 R37 T91 T93 0A1 A02 A04
129 280-290 245/40R18 A05 A08 A09
F142, A12 A15 A18
e1*96/27*0058*.. B30 R21 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 100-160 225/40R18 K41 K45 0A1 A01 A02
170 100-160 245/35R18 R03 A04 A05 A08
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A09 A12 A15
A18 V18 S02
SLK 120-170 225/40R18 0A1 A02 A04
171 120-170 245/35R18 A01 K2b R03 A05 A08 A09
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A12 A15 A18
V18 S02
SLK 32 AMG 260 225/40R18 K41 K45 M+S 0A1 A01 A02
170 A04 A05 A08
e1*95/54*0039*.. A09 A12 A15
A18 S02
SLK 350 200,224 225/40R18 0A1 A02 A04
171 200,224 245/35R18 R03 A05 A08 A09
e1*2001/116*0262*.. A12 A15 A18
V18 S02
SLK 55AMG 265,294 225/40R18 M+S 0A1 A02 A04
171, 171AMG A05 A08 A09
e1*2001/116*0262*.., A12 A15 A18
e1*2001/116*0321*.. B03 B60 S02
SLK-Klasse 135, 150 215/40R18 R37 0A1 A02 A04
172 135-225 225/40R18 A05 A08 A09
e1*2007/46*0548*.. 135-225 235/35R18 A01 K2b A12 A15 A18
135-225 235/35R18 SP2 V18 S06
135-225 245/35R18 A01 K1a K1b K2b
135-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 0A1 A01 A02
414 A04 A05 A08
e1*98/14*0185*.., A09 A12 A15
e1*2001/116*0185*.. A18 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

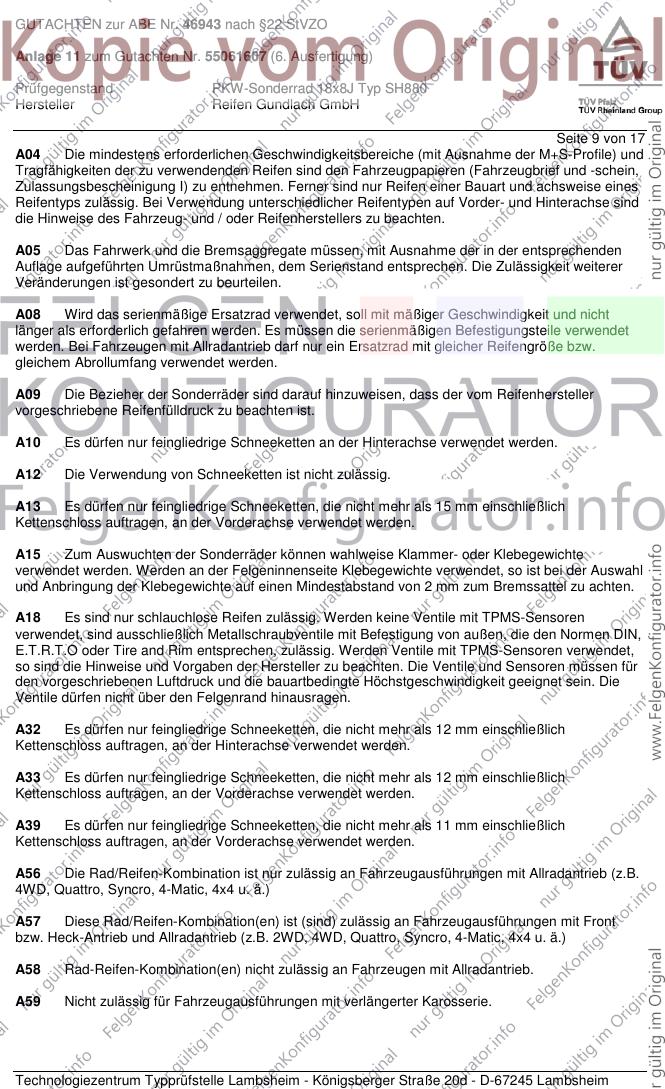

Seite 9 von 17
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

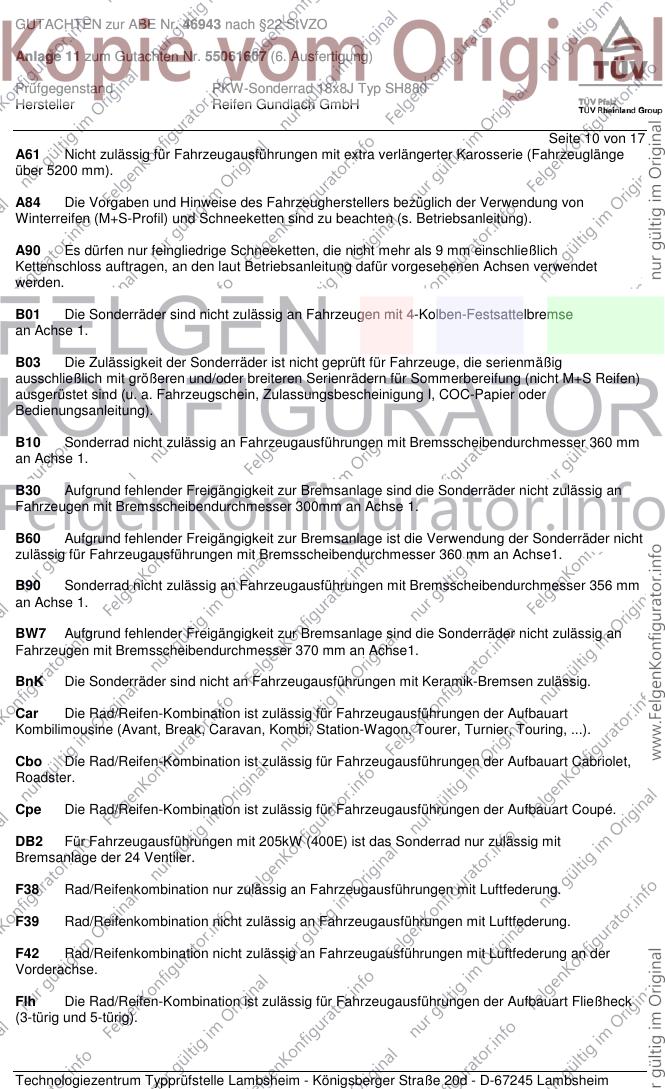

Seite 10 von 17
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

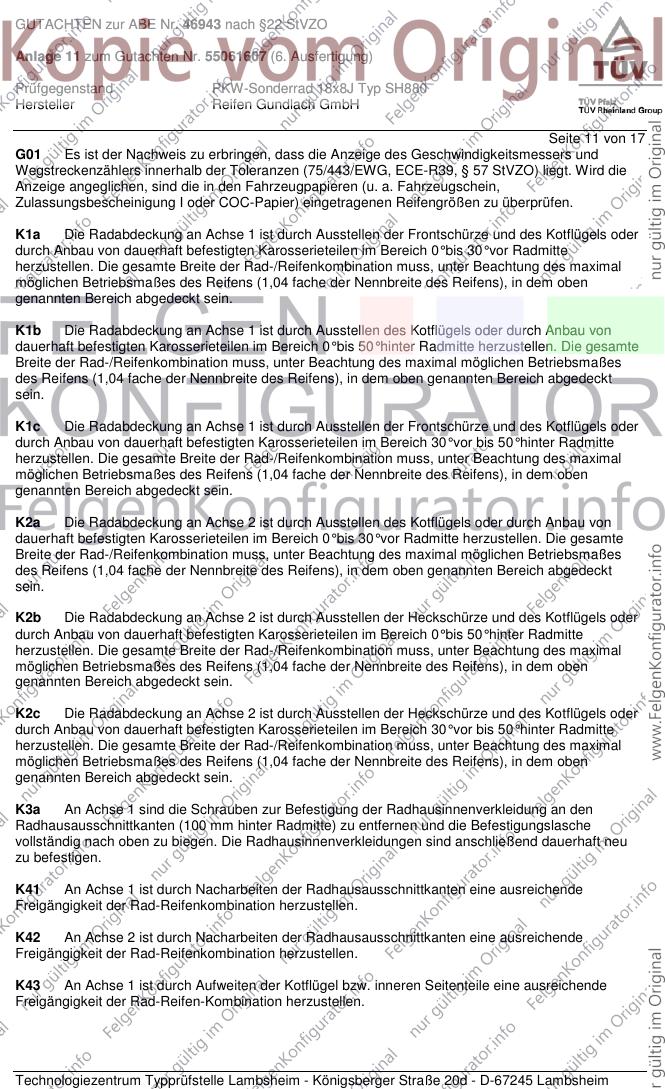

Seite 11 von 17
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 17
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

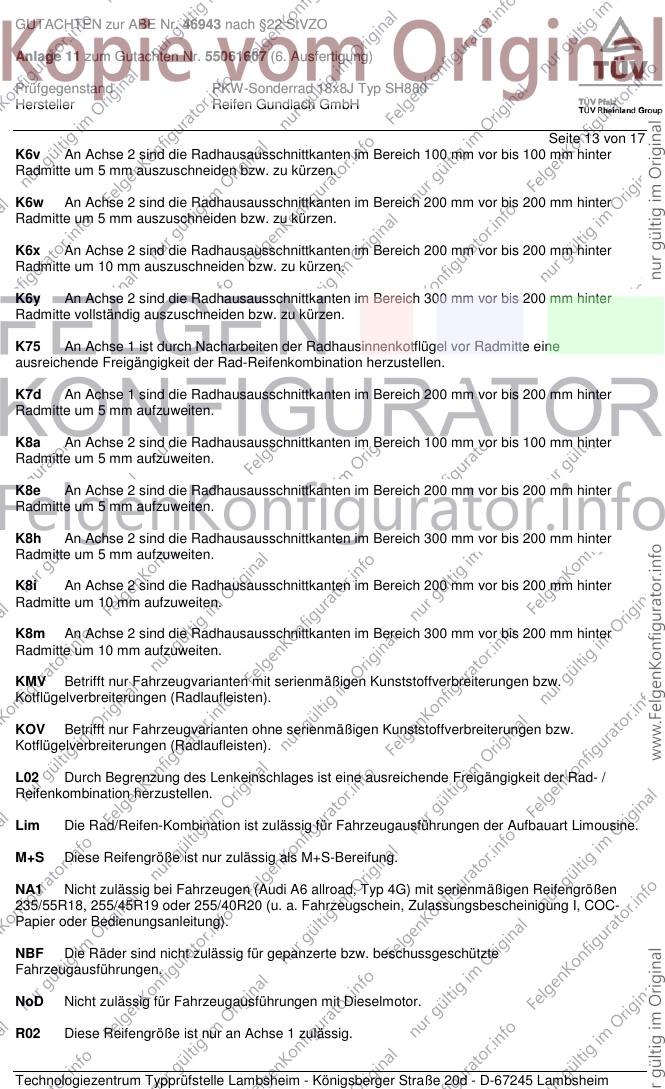

Seite 13 von 17
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

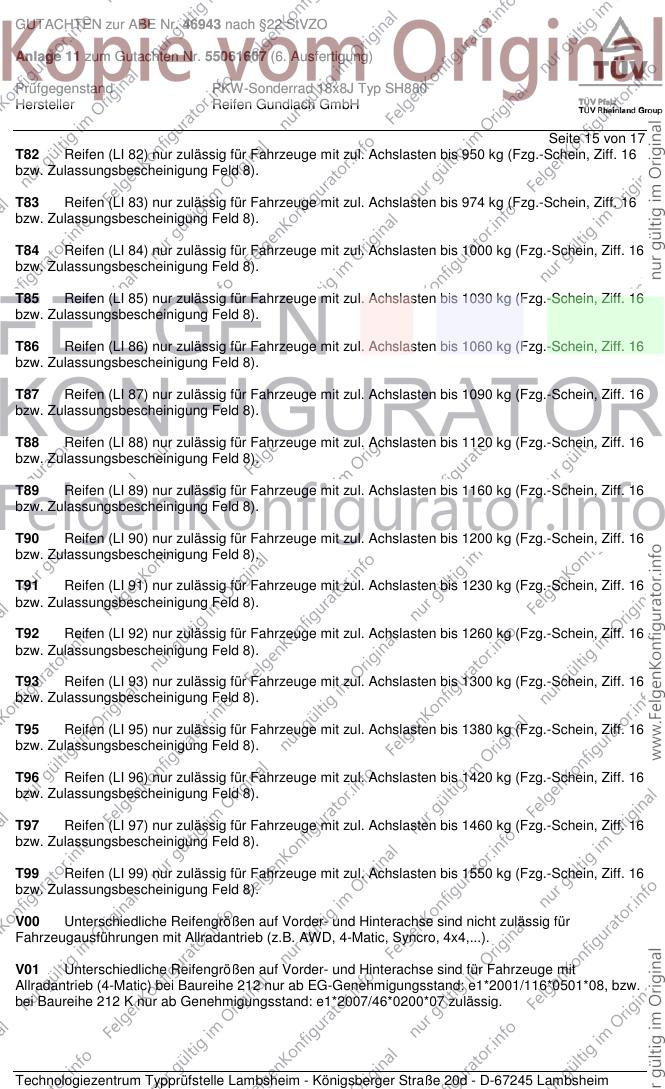

Seite 15 von 17
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

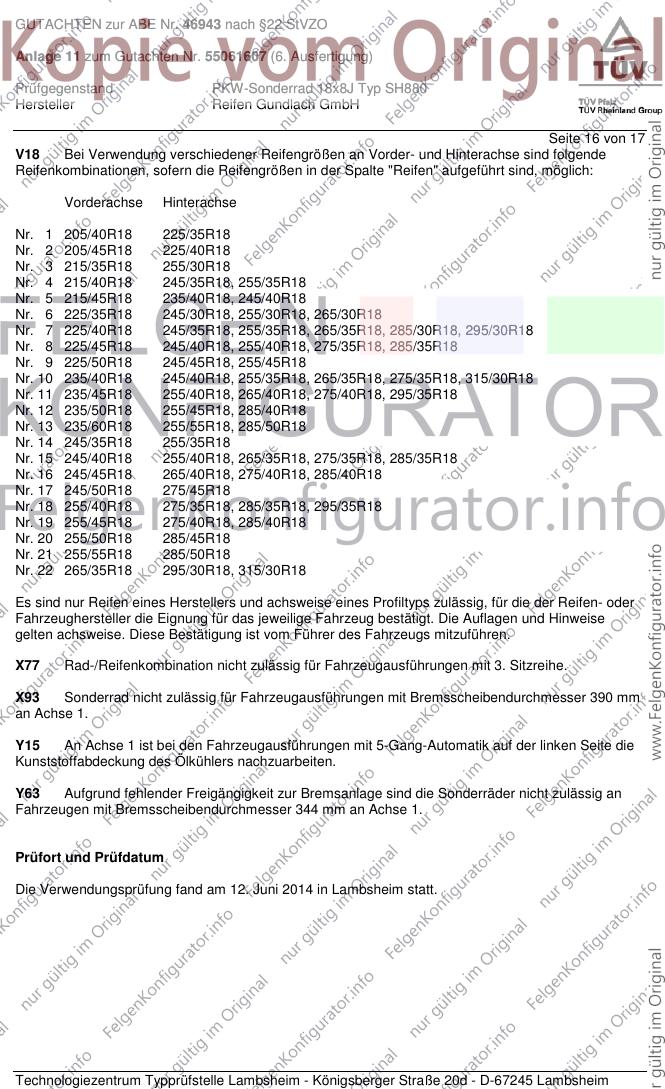

Seite 16 von 17
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Juni 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

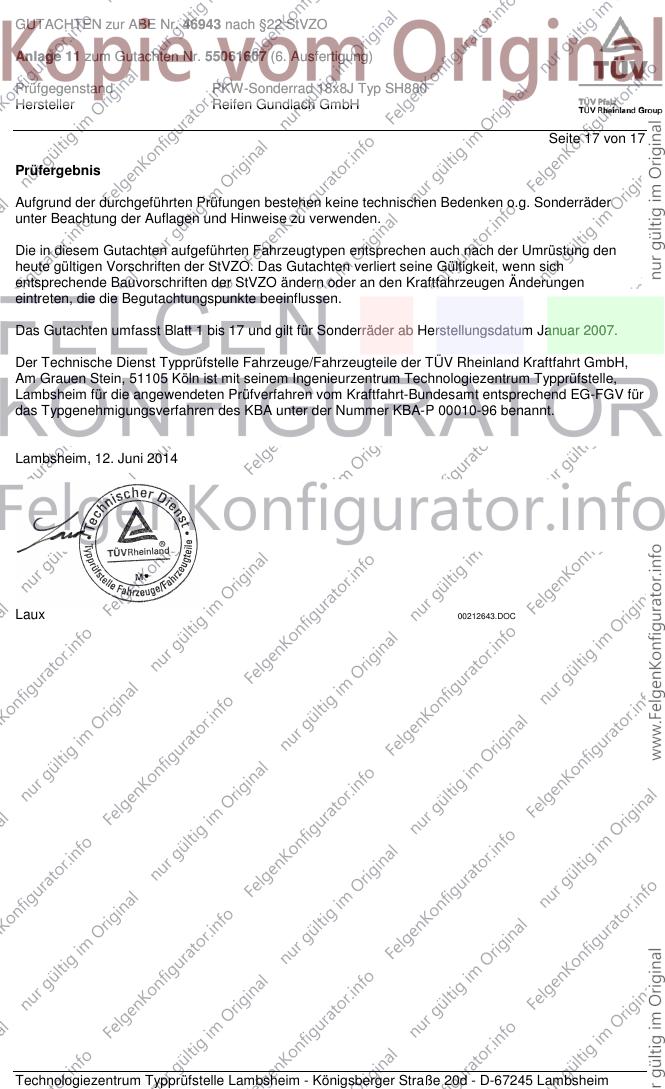

Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Juni 2014
Laux 00212643.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
