Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48576*01
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 18 H2
Typ: ADV11 8518
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48576*01
Die ABE-Nr. 48576 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 18 H2 , Typ ADV11
8518, in den Ausführungen wie im Nachtragsgutachten Nr. 55012312 (2. Ausfertigung) vom
04.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
2, 4, 5, 6, 7, 8, 10, 11, (2. Ausfertigung)
13, 15, 16, 17, 18, 19 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 04.06.2014
festgehaltenen Angaben.
Flensburg, 23.06.2014
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55012312 (2. Ausfertigung), zur Genehmigung vorgelegt am:
12.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48576*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

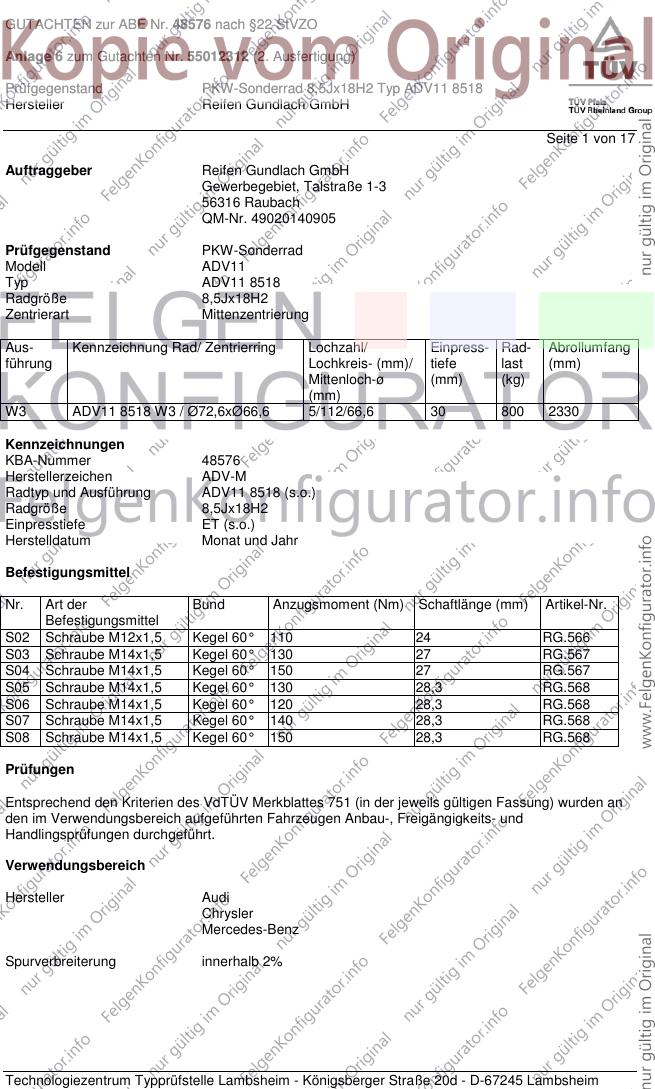

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8518
Radgröße 8,5Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8518 W3 / Ø72,6xØ66,6 5/112/66,6 30 800 2330
Kennzeichnungen
KBA-Nummer 48576
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8518 (s.o.)
Radgröße 8,5Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

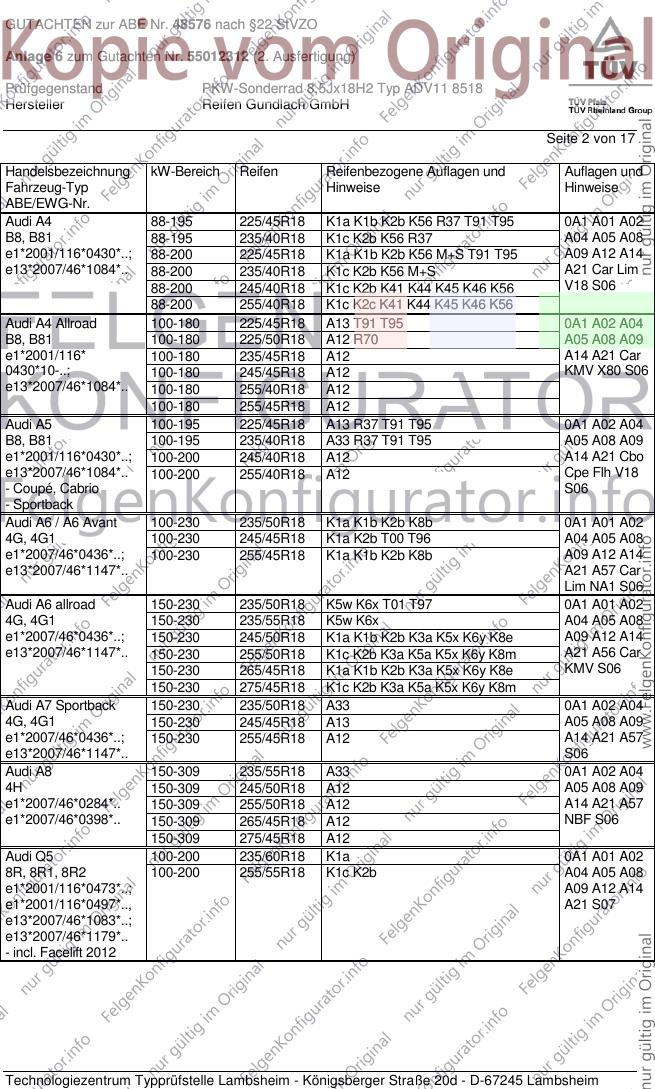

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 K1a K1b K2b K56 R37 T91 T95 0A1 A01 A02
B8, B81 88-195 235/40R18 K1c K2b K56 R37 A04 A05 A08
e1*2001/116*0430*..; 88-200 225/45R18 K1a K1b K2b K56 M+S T91 T95 A09 A12 A14
e13*2007/46*1084*.. 88-200 235/40R18 K1c K2b K56 M+S A21 Car Lim
88-200 245/40R18 K1c K2b K41 K44 K45 K46 K56 V18 S06
88-200 255/40R18 K1c K2c K41 K44 K45 K46 K56
Audi A4 Allroad 100-180 225/45R18 A13 T91 T95 0A1 A02 A04
B8, B81 100-180 225/50R18 A12 R70 A05 A08 A09
e1*2001/116* 100-180 235/45R18 A12 A14 A21 Car
0430*10-..; 100-180 245/45R18 A12 KMV X80 S06
e13*2007/46*1084*.. 100-180 255/40R18 A12
100-180 255/45R18 A12
Audi A5 100-195 225/45R18 A13 R37 T91 T95 0A1 A02 A04
B8, B81 100-195 235/40R18 A33 R37 T91 T95 A05 A08 A09
e1*2001/116*0430*..; 100-200 245/40R18 A12 A14 A21 Cbo
e13*2007/46*1084*.. 100-200 255/40R18 A12 Cpe Flh V18
- Coupé, Cabrio S06
- Sportback
Audi A6 / A6 Avant 100-230 235/50R18 K1a K1b K2b K8b 0A1 A01 A02
4G, 4G1 100-230 245/45R18 K1a K2b T00 T96 A04 A05 A08
e1*2007/46*0436*..; 100-230 255/45R18 K1a K1b K2b K8b A09 A12 A14
e13*2007/46*1147*.. A21 A57 Car
Lim NA1 S06
Audi A6 allroad 150-230 235/50R18 K5w K6x T01 T97 0A1 A01 A02
4G, 4G1 150-230 235/55R18 K5w K6x A04 A05 A08
e1*2007/46*0436*..; 150-230 245/50R18 K1a K1b K2b K3a K5x K6y K8e A09 A12 A14
e13*2007/46*1147*.. 150-230 255/50R18 K1c K2b K3a K5a K5x K6y K8m A21 A56 Car
150-230 265/45R18 K1a K1b K2b K3a K5x K6y K8e KMV S06
150-230 275/45R18 K1c K2b K3a K5a K5x K6y K8m
Audi A7 Sportback 150-230 235/50R18 A33 0A1 A02 A04
4G, 4G1 150-230 245/45R18 A13 A05 A08 A09
e1*2007/46*0436*..; 150-230 255/45R18 A12 A14 A21 A57
e13*2007/46*1147*.. S06
Audi A8 150-309 235/55R18 A33 0A1 A02 A04
4H 150-309 245/50R18 A12 A05 A08 A09
e1*2007/46*0284*.. 150-309 255/50R18 A12 A14 A21 A57
e1*2007/46*0398*.. 150-309 265/45R18 A12 NBF S06
150-309 275/45R18 A12
Audi Q5 100-200 235/60R18 K1a 0A1 A01 A02
8R, 8R1, 8R2 100-200 255/55R18 K1c K2b A04 A05 A08
e1*2001/116*0473*..; A09 A12 A14
e1*2001/116*0497*.., A21 S07
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/60R18 0A1 A02 A04
8R, 8R1, 8R2 A05 A08 A09
e1*2001/116*0473*..; A12 A14 A21
e1*2001/116*0497*..; KMV S07
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 K1a K1b K2b K56 M+S T91 T95 0A1 A01 A02
B8, B81 245 235/40R18 K1c K2b K56 M+S T91 A04 A05 A08
e1*2001/116*0430*..; 245 245/40R18 K1c K2b K41 K44 K45 K46 K56 A09 A12 A14
e13*2007/46*1084*.. 245 255/40R18 K1c K2c K41 K44 K45 K46 K56 A21 Car Lim
S06
Audi S5 245, 260 245/40R18 A12 T93 T97 0A1 A02 A04
B8, B81 245, 260 255/40R18 A12 A05 A08 A09
e1*2001/116*0430*.., 260 225/45R18 A13 M+S R37 A14 A21 A56
e1*2001/116*0447*..; 260 235/40R18 A33 M+S R37 Cbo Cpe Flh
e13*2007/46*1084*.. S06
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160, 246 225/40R18 A32 K1a K75 M+S R09 R35 0A1 A01 A02
ZH A04 A05 A08
e11*2001/116*0140*. A09 A14 A21
A84 Cbo Cpe
S02
500 E 235-240 235/40R18 K42 T91 T92 0A1 A01 A02
124 235-240 245/35R18 K42 T88 T89 A04 A05 A08
D 700/2 235-240 245/40R18 K41 K42 T92 T93 A09 A12 A14
A21 L02 R21
S02
C 30 CDI AMG 170 225/40R18 K1c K45 0A1 A01 A02
203CL 170 245/35R18 K2b K42 K56 R03 A04 A05 A08
e1*98/14*0159*.. 170 255/35R18 K2b K42 K56 R03 A09 A12 A14
- Coupé A21 Cpe V18
S02
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 R03 T88 T89 0A1 A01 A02
203K 170-270 225/40R18 K45 R02 A04 A05 A08
e1*98/14*0158*.. 170-270 245/35R18 K42 K56 R03 T88 T89 A09 A12 A14
- Kombi 170-270 255/35R18 K2b K42 K46 K56 R03 A21 Car V18
S02
C 30cdi/ 32/ 55AMG 170,260 225/40R18 R03 0A1 A01 A02
203 170-270 225/40R18 K45 R02 A04 A05 A08
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A09 A12 A14
170-270 245/35R18 K42 K56 R03 A21 V18 S02
170-270 255/35R18 K2b K42 K46 K56 R03
C-Klasse 75-200 225/40R18 K45 0A1 A01 A02
203 75-200 245/35R18 K2b K42 K56 R03 A04 A05 A08
e1*98/14*0139*.. 75-200 255/35R18 K2b K42 K56 R03 A09 A12 A14
A21 V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

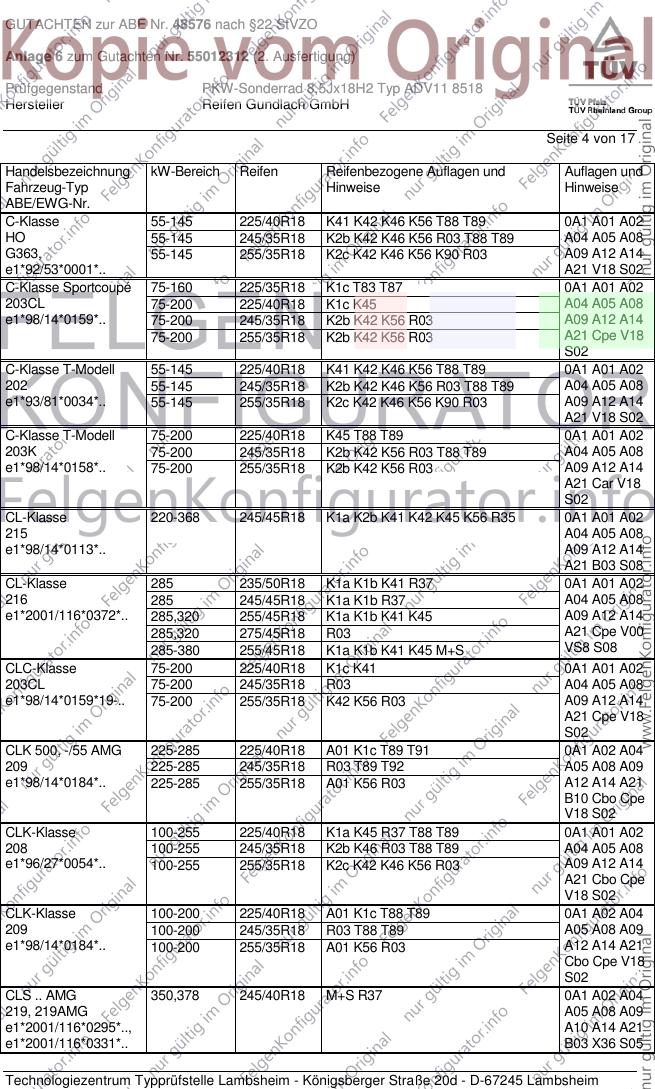

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 225/40R18 K41 K42 K46 K56 T88 T89 0A1 A01 A02
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A04 A05 A08
G363, 55-145 255/35R18 K2c K42 K46 K56 K90 R03 A09 A12 A14
e1*92/53*0001*.. A21 V18 S02
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 0A1 A01 A02
203CL 75-200 225/40R18 K1c K45 A04 A05 A08
e1*98/14*0159*.. 75-200 245/35R18 K2b K42 K56 R03 A09 A12 A14
75-200 255/35R18 K2b K42 K56 R03 A21 Cpe V18
S02
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K46 K56 T88 T89 0A1 A01 A02
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A04 A05 A08
e1*93/81*0034*.. 55-145 255/35R18 K2c K42 K46 K56 K90 R03 A09 A12 A14
A21 V18 S02
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T89 0A1 A01 A02
203K 75-200 245/35R18 K2b K42 K56 R03 T88 T89 A04 A05 A08
e1*98/14*0158*.. 75-200 255/35R18 K2b K42 K56 R03 A09 A12 A14
A21 Car V18
S02
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 0A1 A01 A02
215 A04 A05 A08
e1*98/14*0113*.. A09 A12 A14
A21 B03 S08
CL-Klasse 285 235/50R18 K1a K1b K41 R37 0A1 A01 A02
216 285 245/45R18 K1a K1b R37 A04 A05 A08
e1*2001/116*0372*.. 285,320 255/45R18 K1a K1b K41 K45 A09 A12 A14
285,320 275/45R18 R03 A21 Cpe V00
285-380 255/45R18 K1a K1b K41 K45 M+S VS8 S08
CLC-Klasse 75-200 225/40R18 K1c K41 0A1 A01 A02
203CL 75-200 245/35R18 R03 A04 A05 A08
e1*98/14*0159*19-.. 75-200 255/35R18 K42 K56 R03 A09 A12 A14
A21 Cpe V18
S02
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T89 T91 0A1 A02 A04
209 225-285 245/35R18 R03 T89 T92 A05 A08 A09
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 A12 A14 A21
B10 Cbo Cpe
V18 S02
CLK-Klasse 100-255 225/40R18 K1a K45 R37 T88 T89 0A1 A01 A02
208 100-255 245/35R18 K2b K46 R03 T88 T89 A04 A05 A08
e1*96/27*0054*.. 100-255 255/35R18 K2c K42 K46 K56 R03 A09 A12 A14
A21 Cbo Cpe
V18 S02
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 0A1 A02 A04
209 100-200 245/35R18 R03 T88 T89 A05 A08 A09
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 A12 A14 A21
Cbo Cpe V18
S02
CLS .. AMG 350,378 245/40R18 M+S R37 0A1 A02 A04
219, 219AMG A05 A08 A09
e1*2001/116*0295*.., A10 A14 A21
e1*2001/116*0331*.. B03 X36 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und

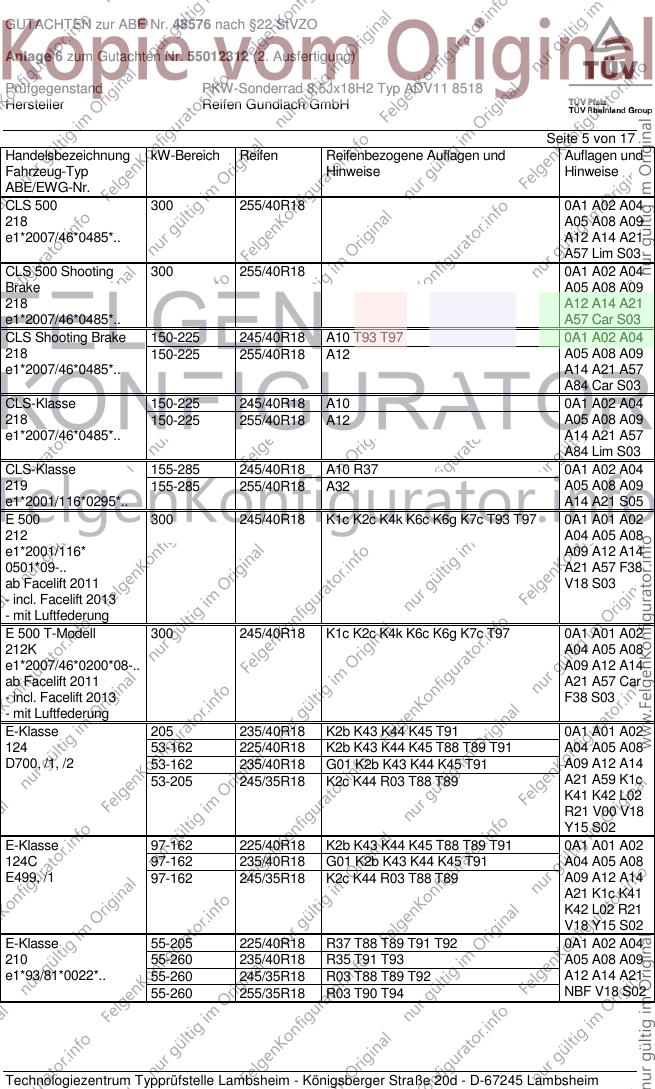

Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS 500 300 255/40R18 0A1 A02 A04
218 A05 A08 A09
e1*2007/46*0485*.. A12 A14 A21
A57 Lim S03
CLS 500 Shooting 300 255/40R18 0A1 A02 A04
Brake A05 A08 A09
218 A12 A14 A21
e1*2007/46*0485*.. A57 Car S03
CLS Shooting Brake 150-225 245/40R18 A10 T93 T97 0A1 A02 A04
218 150-225 255/40R18 A12 A05 A08 A09
e1*2007/46*0485*.. A14 A21 A57
A84 Car S03
CLS-Klasse 150-225 245/40R18 A10 0A1 A02 A04
218 150-225 255/40R18 A12 A05 A08 A09
e1*2007/46*0485*.. A14 A21 A57
A84 Lim S03
CLS-Klasse 155-285 245/40R18 A10 R37 0A1 A02 A04
219 155-285 255/40R18 A32 A05 A08 A09
e1*2001/116*0295*.. A14 A21 S05
E 500 300 245/40R18 K1c K2c K4k K6c K6g K7c T93 T97 0A1 A01 A02
212 A04 A05 A08
e1*2001/116* A09 A12 A14
0501*09-.. A21 A57 F38
ab Facelift 2011 V18 S03
- incl. Facelift 2013
- mit Luftfederung
E 500 T-Modell 300 245/40R18 K1c K2c K4k K6c K6g K7c T97 0A1 A01 A02
212K A04 A05 A08
e1*2007/46*0200*08-.. A09 A12 A14
ab Facelift 2011 A21 A57 Car
- incl. Facelift 2013 F38 S03
- mit Luftfederung
E-Klasse 205 235/40R18 K2b K43 K44 K45 T91 0A1 A01 A02
124 53-162 225/40R18 K2b K43 K44 K45 T88 T89 T91 A04 A05 A08
D700, /1, /2 53-162 235/40R18 G01 K2b K43 K44 K45 T91 A09 A12 A14
53-205 245/35R18 K2c K44 R03 T88 T89 A21 A59 K1c
K41 K42 L02
R21 V00 V18
Y15 S02
E-Klasse 97-162 225/40R18 K2b K43 K44 K45 T88 T89 T91 0A1 A01 A02
124C 97-162 235/40R18 G01 K2b K43 K44 K45 T91 A04 A05 A08
E499, /1 97-162 245/35R18 K2c K44 R03 T88 T89 A09 A12 A14
A21 K1c K41
K42 L02 R21
V18 Y15 S02
E-Klasse 55-205 225/40R18 R37 T88 T89 T91 T92 0A1 A02 A04
210 55-260 235/40R18 R35 T91 T93 A05 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T89 T92 A12 A14 A21
55-260 255/35R18 R03 T90 T94 NBF V18 S02

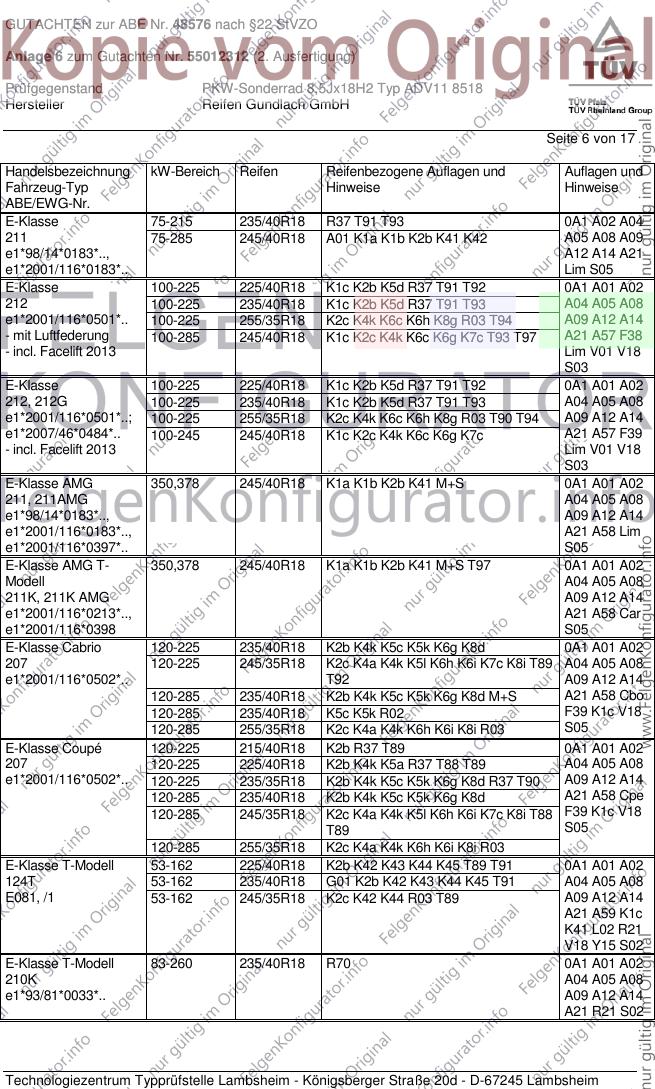

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/40R18 R37 T91 T93 0A1 A02 A04
211 75-285 245/40R18 A01 K1a K1b K2b K41 K42 A05 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.. Lim S05
E-Klasse 100-225 225/40R18 K1c K2b K5d R37 T91 T92 0A1 A01 A02
212 100-225 235/40R18 K1c K2b K5d R37 T91 T93 A04 A05 A08
e1*2001/116*0501*.. 100-225 255/35R18 K2c K4k K6c K6h K8g R03 T94 A09 A12 A14
- mit Luftfederung 100-285 245/40R18 K1c K2c K4k K6c K6g K7c T93 T97 A21 A57 F38
- incl. Facelift 2013 Lim V01 V18
S03
E-Klasse 100-225 225/40R18 K1c K2b K5d R37 T91 T92 0A1 A01 A02
212, 212G 100-225 235/40R18 K1c K2b K5d R37 T91 T93 A04 A05 A08
e1*2001/116*0501*..; 100-225 255/35R18 K2c K4k K6c K6h K8g R03 T90 T94 A09 A12 A14
e1*2007/46*0484*.. 100-245 245/40R18 K1c K2c K4k K6c K6g K7c A21 A57 F39
- incl. Facelift 2013 Lim V01 V18
S03
E-Klasse AMG 350,378 245/40R18 K1a K1b K2b K41 M+S 0A1 A01 A02
211, 211AMG A04 A05 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.., A21 A58 Lim
e1*2001/116*0397*.. S05
E-Klasse AMG T- 350,378 245/40R18 K1a K1b K2b K41 M+S T97 0A1 A01 A02
Modell A04 A05 A08
211K, 211K AMG A09 A12 A14
e1*2001/116*0213*.., A21 A58 Car
e1*2001/116*0398 S05
E-Klasse Cabrio 120-225 235/40R18 K2b K4k K5c K5k K6g K8d 0A1 A01 A02
207 120-225 245/35R18 K2c K4a K4k K5l K6h K6i K7c K8i T89 A04 A05 A08
e1*2001/116*0502*.. T92 A09 A12 A14
120-285 235/40R18 K2b K4k K5c K5k K6g K8d M+S A21 A58 Cbo
120-285 235/40R18 K5c K5k R02 F39 K1c V18
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03 S05
E-Klasse Coupé 120-225 215/40R18 K2b R37 T89 0A1 A01 A02
207 120-225 225/40R18 K2b K4k K5a R37 T88 T89 A04 A05 A08
e1*2001/116*0502*.. 120-225 235/35R18 K2b K4k K5c K5k K6g K8d R37 T90 A09 A12 A14
120-285 235/40R18 K2b K4k K5c K5k K6g K8d A21 A58 Cpe
120-285 245/35R18 K2c K4a K4k K5l K6h K6i K7c K8i T88 F39 K1c V18
T89 S05
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse T-Modell 53-162 225/40R18 K2b K42 K43 K44 K45 T89 T91 0A1 A01 A02
124T 53-162 235/40R18 G01 K2b K42 K43 K44 K45 T91 A04 A05 A08
E081, /1 53-162 245/35R18 K2c K42 K44 R03 T89 A09 A12 A14
A21 A59 K1c
K41 L02 R21
V18 Y15 S02
E-Klasse T-Modell 83-260 235/40R18 R70 0A1 A01 A02
210K A04 A05 A08
e1*93/81*0033*.. A09 A12 A14
A21 R21 S02

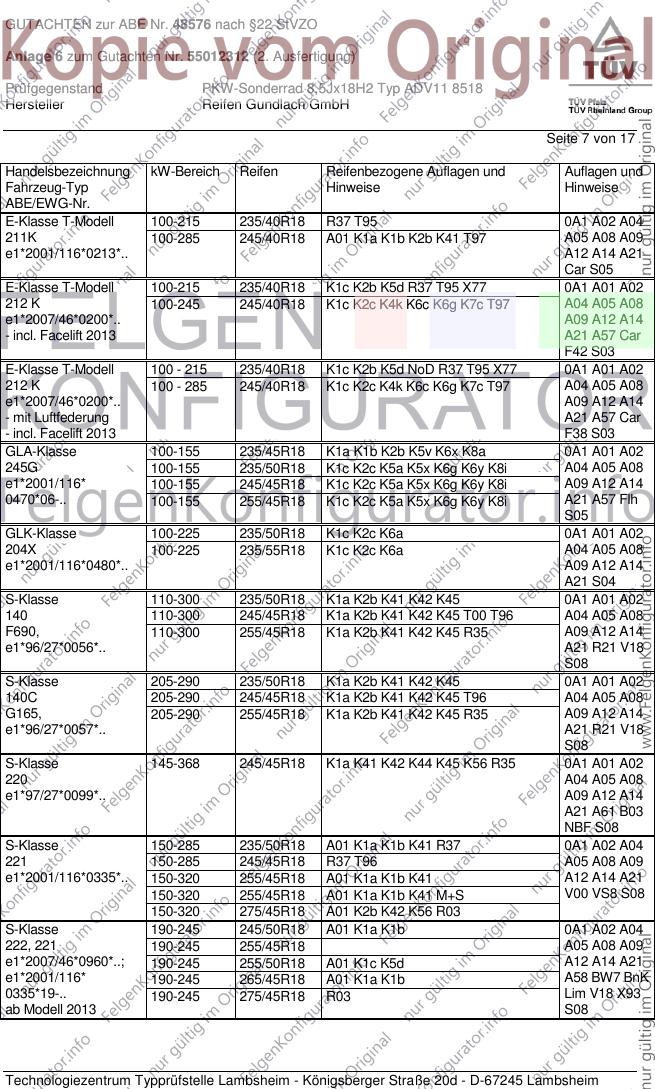

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 R37 T95 0A1 A02 A04
211K 100-285 245/40R18 A01 K1a K1b K2b K41 T97 A05 A08 A09
e1*2001/116*0213*.. A12 A14 A21
Car S05
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 0A1 A01 A02
212 K 100-245 245/40R18 K1c K2c K4k K6c K6g K7c T97 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A14
- incl. Facelift 2013 A21 A57 Car
F42 S03
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 0A1 A01 A02
212 K 100 - 285 245/40R18 K1c K2c K4k K6c K6g K7c T97 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A14
- mit Luftfederung A21 A57 Car
- incl. Facelift 2013 F38 S03
GLA-Klasse 100-155 235/45R18 K1a K1b K2b K5v K6x K8a 0A1 A01 A02
245G 100-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i A04 A05 A08
e1*2001/116* 100-155 245/45R18 K1c K2c K5a K5x K6g K6y K8i A09 A12 A14
0470*06-.. 100-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i A21 A57 Flh
S05
GLK-Klasse 100-225 235/50R18 K1c K2c K6a 0A1 A01 A02
204X 100-225 235/55R18 K1c K2c K6a A04 A05 A08
e1*2001/116*0480*.. A09 A12 A14
A21 S04
S-Klasse 110-300 235/50R18 K1a K2b K41 K42 K45 0A1 A01 A02
140 110-300 245/45R18 K1a K2b K41 K42 K45 T00 T96 A04 A05 A08
F690, 110-300 255/45R18 K1a K2b K41 K42 K45 R35 A09 A12 A14
e1*96/27*0056*.. A21 R21 V18
S08
S-Klasse 205-290 235/50R18 K1a K2b K41 K42 K45 0A1 A01 A02
140C 205-290 245/45R18 K1a K2b K41 K42 K45 T96 A04 A05 A08
G165, 205-290 255/45R18 K1a K2b K41 K42 K45 R35 A09 A12 A14
e1*96/27*0057*.. A21 R21 V18
S08
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K45 K56 R35 0A1 A01 A02
220 A04 A05 A08
e1*97/27*0099*.. A09 A12 A14
A21 A61 B03
NBF S08
S-Klasse 150-285 235/50R18 A01 K1a K1b K41 R37 0A1 A02 A04
221 150-285 245/45R18 R37 T96 A05 A08 A09
e1*2001/116*0335*.. 150-320 255/45R18 A01 K1a K1b K41 A12 A14 A21
150-320 255/45R18 A01 K1a K1b K41 M+S V00 VS8 S08
150-320 275/45R18 A01 K2b K42 K56 R03
S-Klasse 190-245 245/50R18 A01 K1a K1b 0A1 A02 A04
222, 221 190-245 255/45R18 A05 A08 A09
e1*2007/46*0960*..; 190-245 255/50R18 A01 K1c K5d A12 A14 A21
e1*2001/116* 190-245 265/45R18 A01 K1a K1b A58 BW7 BnK
0335*19-.. 190-245 275/45R18 R03 Lim V18 X93
ab Modell 2013 S08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 140-290 235/40R18 R37 T91 T93 0A1 A02 A04
129 140-290 245/40R18 R35 A05 A08 A09
F142, A12 A14 A21
e1*96/27*0058*.. R21 S02
SL 170-285 255/40R18 A32 0A1 A02 A04
230 A05 A08 A09
e1*98/14*0169*.. A14 A21 A63
S05
SL 225, 320 255/40R18 A32 0A1 A02 A04
231 A05 A08 A09
e1*2007/46*0803*.. A14 A21 X36
S05
SL 600 368,380 255/40R18 A32 0A1 A02 A04
230 A05 A08 A09
e1*98/14*0169*.. A14 A21 A63
S05
SL...- AMG 350-386 255/40R18 A32 M+S 0A1 A02 A04
230, 230AMG A05 A08 A09
e1*98/14*0169*.., A14 A21 A63
e1*2001/116*0248*.. B03 S05
SLK 100-160 225/40R18 K1a K41 K42 K45 0A1 A01 A02
170 100-160 245/35R18 K2b K42 K56 R03 A04 A05 A08
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 A09 A12 A14
A21 V18 S02
SLK 120-170 225/40R18 K1a K1b K2b 0A1 A01 A02
171 120-170 225/40R18 K1a K1b SP2 A04 A05 A08
e1*2001/116*0262*.. 120-170 245/35R18 K2b R03 A09 A12 A14
120-170 245/35R18 R03 SP2 A21 V18 S02
120-170 255/35R18 K2b K44 K56 R03
120-170 255/35R18 K2b K44 K56 R03 SP2
SLK 32 AMG 260 225/40R18 K1a K41 K45 R02 0A1 A01 A02
170 260 245/35R18 K42 K56 R03 A04 A05 A08
e1*95/54*0039*.. 260 255/35R18 K2b K42 K56 R03 A09 A12 A14
A21 V18 S02
SLK 350 200,224 225/40R18 K1a K1b 0A1 A01 A02
171 200,224 245/35R18 R03 A04 A05 A08
e1*2001/116*0262*.. 200,224 255/35R18 K2b K44 K56 R03 A09 A12 A14
A21 V18 S02
SLK 55AMG 265,294 225/40R18 K1a K1b R02 0A1 A01 A02
171, 171AMG 265,294 225/40R18 K1a K1b M+S R02 A04 A05 A08
e1*2001/116*0262*.., 265,294 225/40R18 M+S R03 A09 A12 A14
e1*2001/116*0321*.. 265,294 245/35R18 R03 A21 B60 V18
265,294 255/35R18 K2b K44 K56 R03 S02

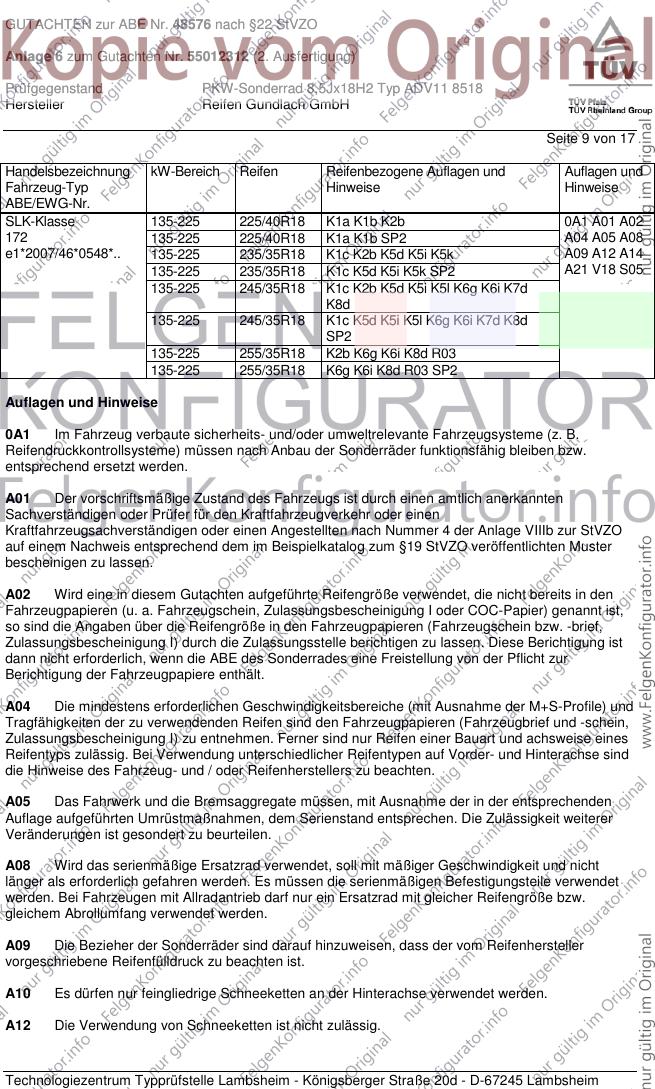

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/40R18 K1a K1b K2b 0A1 A01 A02
172 135-225 225/40R18 K1a K1b SP2 A04 A05 A08
e1*2007/46*0548*.. 135-225 235/35R18 K1c K2b K5d K5i K5k A09 A12 A14
135-225 235/35R18 K1c K5d K5i K5k SP2 A21 V18 S05
135-225 245/35R18 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
135-225 245/35R18 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
135-225 255/35R18 K2b K6g K6i K8d R03
135-225 255/35R18 K6g K6i K8d R03 SP2
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

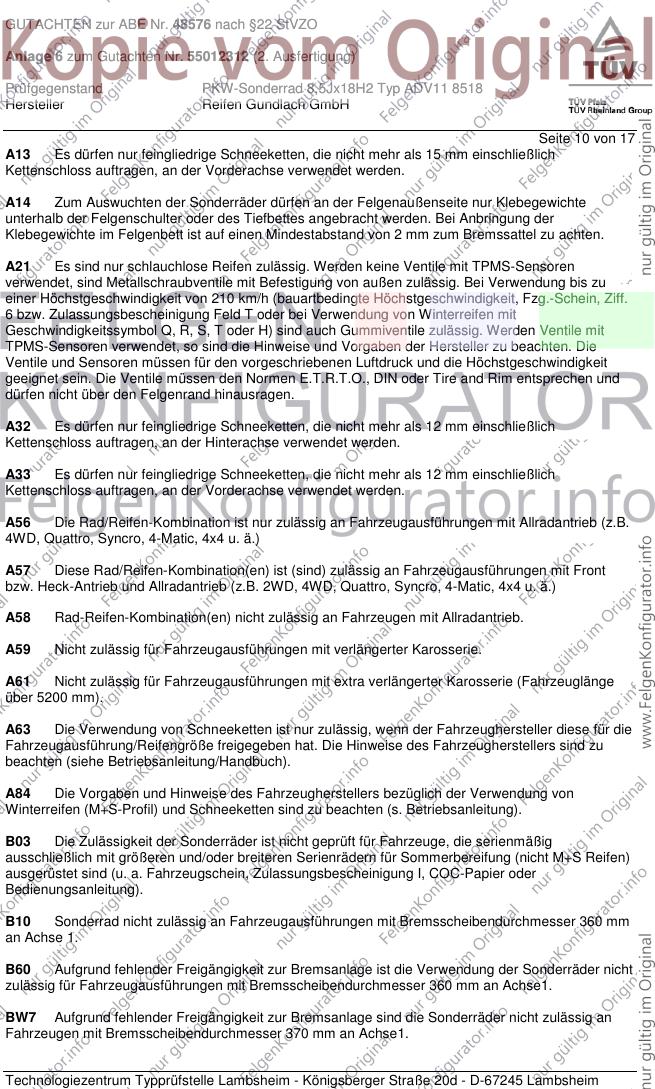

Seite 10 von 17
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 11 von 17
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 12 von 17
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 13 von 17
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 15 von 17
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 16 von 17
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/50R18 255/45R18
Nr. 2 245/45R18 275/40R18, 285/40R18
Nr. 3 255/45R18 275/45R18, 285/40R18
Nr. 4 265/40R18 285/40R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55012312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 17 von 17
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juni 2014
Laux 00212209.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
