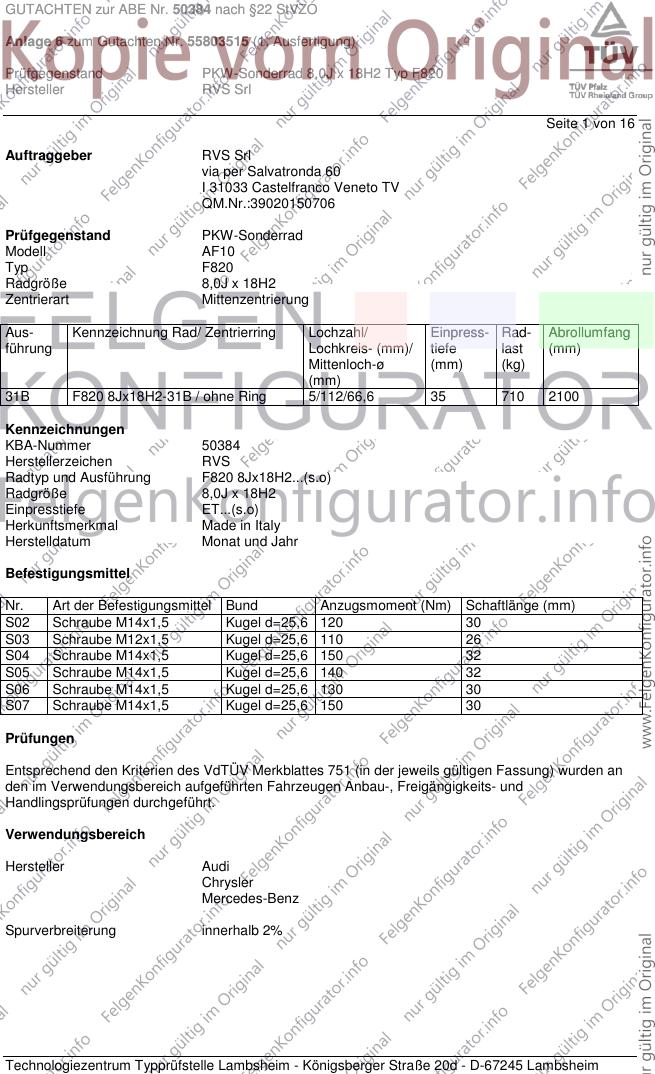

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 1 von 16
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ F820
Radgröße 8,0J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
31B F820 8Jx18H2-31B / ohne Ring 5/112/66,6 35 710 2100
Kennzeichnungen
KBA-Nummer 50384
Herstellerzeichen RVS
Radtyp und Ausführung F820 8Jx18H2...(s.o)
Radgröße 8,0J x 18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel d=25,6 120 30
S03 Schraube M12x1,5 Kugel d=25,6 110 26
S04 Schraube M14x1,5 Kugel d=25,6 150 32
S05 Schraube M14x1,5 Kugel d=25,6 140 32
S06 Schraube M14x1,5 Kugel d=25,6 130 30
S07 Schraube M14x1,5 Kugel d=25,6 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

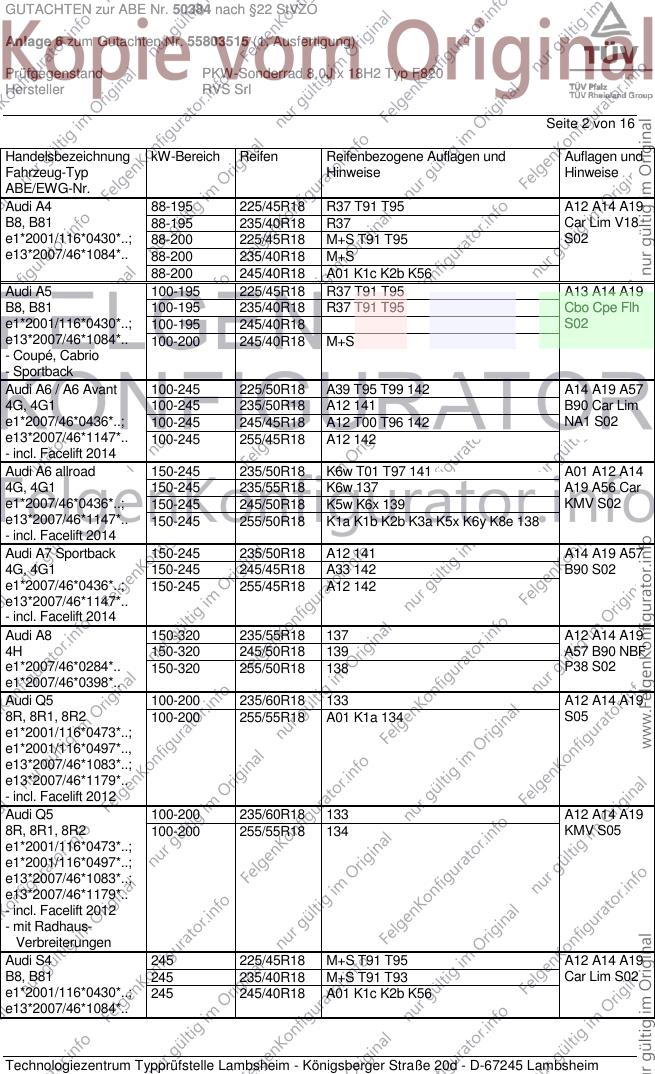

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R37 T91 T95 A12 A14 A19
B8, B81 88-195 235/40R18 R37 Car Lim V18
e1*2001/116*0430*..; 88-200 225/45R18 M+S T91 T95 S02
e13*2007/46*1084*.. 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A14 A19
B8, B81 100-195 235/40R18 R37 T91 T95 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/40R18 S02
e13*2007/46*1084*.. 100-200 245/40R18 M+S
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 225/50R18 A39 T95 T99 142 A14 A19 A57
4G, 4G1 100-245 235/50R18 A12 141 B90 Car Lim
e1*2007/46*0436*..; 100-245 245/45R18 A12 T00 T96 142 NA1 S02
e13*2007/46*1147*.. 100-245 255/45R18 A12 142
- incl. Facelift 2014
Audi A6 allroad 150-245 235/50R18 K6w T01 T97 141 A01 A12 A14
4G, 4G1 150-245 235/55R18 K6w 137 A19 A56 Car
e1*2007/46*0436*..; 150-245 245/50R18 K5w K6x 139 KMV S02
e13*2007/46*1147*.. 150-245 255/50R18 K1a K1b K2b K3a K5x K6y K8e 138
- incl. Facelift 2014
Audi A7 Sportback 150-245 235/50R18 A12 141 A14 A19 A57
4G, 4G1 150-245 245/45R18 A33 142 B90 S02
e1*2007/46*0436*..; 150-245 255/45R18 A12 142
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 137 A12 A14 A19
4H 150-320 245/50R18 139 A57 B90 NBF
e1*2007/46*0284*.. 150-320 255/50R18 138 P38 S02
e1*2007/46*0398*..
Audi Q5 100-200 235/60R18 133 A12 A14 A19
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a 134 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 133 A12 A14 A19
8R, 8R1, 8R2 100-200 255/55R18 134 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 A12 A14 A19
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S02
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56
e13*2007/46*1084*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

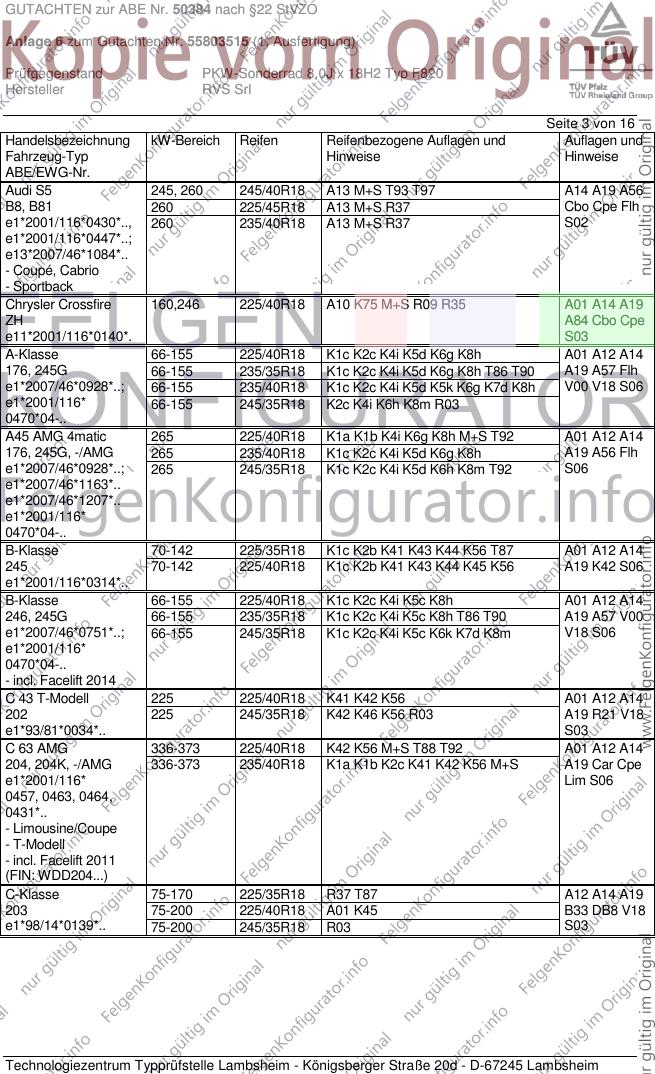

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A14 A19 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 S02
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 A01 A14 A19
ZH A84 Cbo Cpe
e11*2001/116*0140*. S03
A-Klasse 66-155 225/40R18 K1c K2c K4i K5d K6g K8h A01 A12 A14
176, 245G 66-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A19 A57 Flh
e1*2007/46*0928*..; 66-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h V00 V18 S06
e1*2001/116* 66-155 245/35R18 K2c K4i K6h K8m R03
0470*04-..
A45 AMG 4matic 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A01 A12 A14
176, 245G, -/AMG 265 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Flh
e1*2007/46*0928*..; 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 S06
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A01 A12 A14
245 70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 A19 K42 S06
e1*2001/116*0314*..
B-Klasse 66-155 225/40R18 K1c K2c K4i K5c K8h A01 A12 A14
246, 245G 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 A19 A57 V00
e1*2007/46*0751*..; 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m V18 S06
e1*2001/116*
0470*04-..
- incl. Facelift 2014
C 43 T-Modell 225 225/40R18 K41 K42 K56 A01 A12 A14
202 225 245/35R18 K42 K46 K56 R03 A19 R21 V18
e1*93/81*0034*.. S03
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A19 Car Cpe
e1*2001/116* Lim S06
0457, 0463, 0464,
0431*..
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-170 225/35R18 R37 T87 A12 A14 A19
203 75-200 225/40R18 A01 K45 B33 DB8 V18
e1*98/14*0139*.. 75-200 245/35R18 R03 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

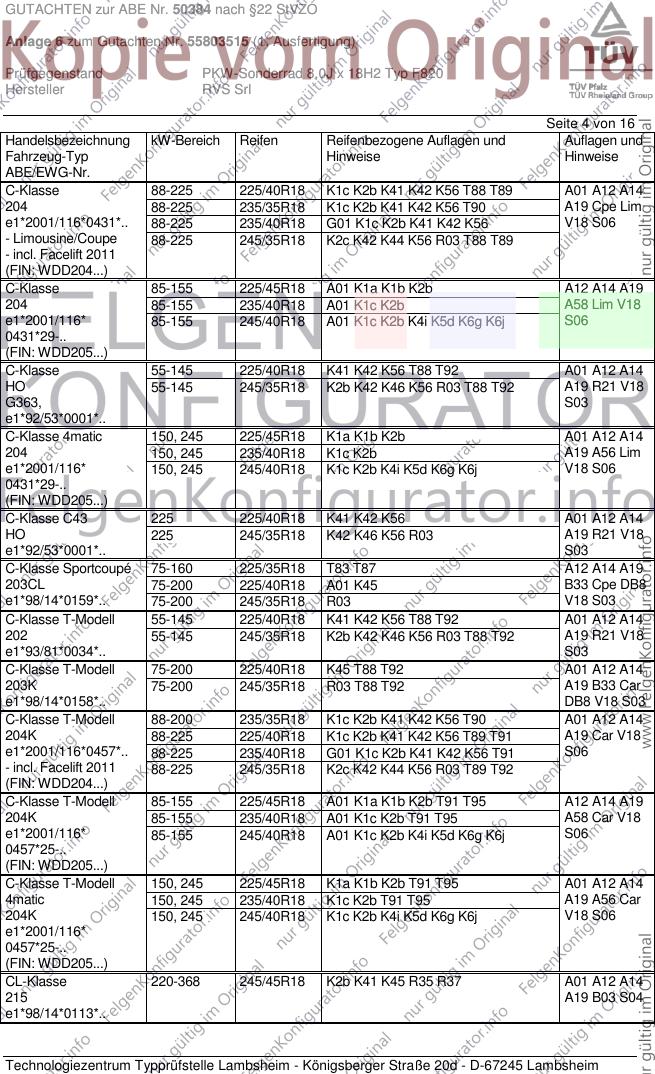

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A01 A12 A14
204 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 235/40R18 G01 K1c K2b K41 K42 K56 V18 S06
- Limousine/Coupe 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 225/45R18 A01 K1a K1b K2b A12 A14 A19
204 85-155 235/40R18 A01 K1c K2b A58 Lim V18
e1*2001/116* 85-155 245/40R18 A01 K1c K2b K4i K5d K6g K6j S06
0431*29-..
(FIN: WDD205...)
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A14
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A19 R21 V18
G363, S03
e1*92/53*0001*..
C-Klasse 4matic 150, 245 225/45R18 K1a K1b K2b A01 A12 A14
204 150, 245 235/40R18 K1c K2b A19 A56 Lim
e1*2001/116* 150, 245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S06
0431*29-..
(FIN: WDD205...)
C-Klasse C43 225 225/40R18 K41 K42 K56 A01 A12 A14
HO 225 245/35R18 K42 K46 K56 R03 A19 R21 V18
e1*92/53*0001*.. S03
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 A12 A14 A19
203CL 75-200 225/40R18 A01 K45 B33 Cpe DB8
e1*98/14*0159*.. 75-200 245/35R18 R03 V18 S03
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 A01 A12 A14
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A19 R21 V18
e1*93/81*0034*.. S03
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A14
203K 75-200 245/35R18 R03 T88 T92 A19 B33 Car
e1*98/14*0158*.. DB8 V18 S03
C-Klasse T-Modell 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A01 A12 A14
204K 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 A19 Car V18
e1*2001/116*0457*.. 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91 S06
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
(FIN: WDD204...)
C-Klasse T-Modell 85-155 225/45R18 A01 K1a K1b K2b T91 T95 A12 A14 A19
204K 85-155 235/40R18 A01 K1c K2b T91 T95 A58 Car V18
e1*2001/116* 85-155 245/40R18 A01 K1c K2b K4i K5d K6g K6j S06
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 150, 245 225/45R18 K1a K1b K2b T91 T95 A01 A12 A14
4matic 150, 245 235/40R18 K1c K2b T91 T95 A19 A56 Car
204K 150, 245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S06
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A14
215 A19 B03 S04
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

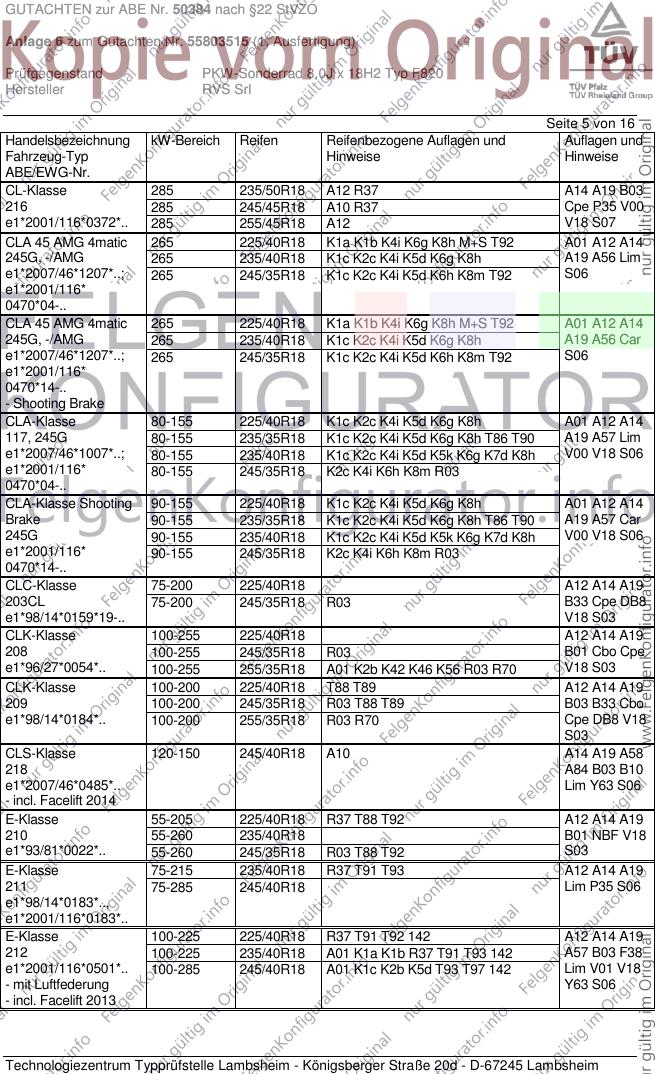

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/50R18 A12 R37 A14 A19 B03
216 285 245/45R18 A10 R37 Cpe P35 V00
e1*2001/116*0372*.. 285 255/45R18 A12 V18 S07
CLA 45 AMG 4matic 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A01 A12 A14
245G, -/AMG 265 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Lim
e1*2007/46*1207*..; 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 S06
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A01 A12 A14
245G, -/AMG 265 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Car
e1*2007/46*1207*..; 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 S06
e1*2001/116*
0470*14-..
- Shooting Brake
CLA-Klasse 80-155 225/40R18 K1c K2c K4i K5d K6g K8h A01 A12 A14
117, 245G 80-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A19 A57 Lim
e1*2007/46*1007*..; 80-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h V00 V18 S06
e1*2001/116* 80-155 245/35R18 K2c K4i K6h K8m R03
0470*04-..
CLA-Klasse Shooting 90-155 225/40R18 K1c K2c K4i K5d K6g K8h A01 A12 A14
Brake 90-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A19 A57 Car
245G 90-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h V00 V18 S06
e1*2001/116* 90-155 245/35R18 K2c K4i K6h K8m R03
0470*14-..
CLC-Klasse 75-200 225/40R18 A12 A14 A19
203CL 75-200 245/35R18 R03 B33 Cpe DB8
e1*98/14*0159*19-.. V18 S03
CLK-Klasse 100-255 225/40R18 A12 A14 A19
208 100-255 245/35R18 R03 B01 Cbo Cpe
e1*96/27*0054*.. 100-255 255/35R18 A01 K2b K42 K46 K56 R03 R70 V18 S03
CLK-Klasse 100-200 225/40R18 T88 T89 A12 A14 A19
209 100-200 245/35R18 R03 T88 T89 B03 B33 Cbo
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 Cpe DB8 V18
S03
CLS-Klasse 120-150 245/40R18 A10 A14 A19 A58
218 A84 B03 B10
e1*2007/46*0485*.. Lim Y63 S06
- incl. Facelift 2014
E-Klasse 55-205 225/40R18 R37 T88 T92 A12 A14 A19
210 55-260 235/40R18 B01 NBF V18
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 S03
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A19
211 75-285 245/40R18 Lim P35 S06
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/40R18 R37 T91 T92 142 A12 A14 A19
212 100-225 235/40R18 A01 K1a K1b R37 T91 T93 142 A57 B03 F38
e1*2001/116*0501*.. 100-285 245/40R18 A01 K1c K2b K5d T93 T97 142 Lim V01 V18
- mit Luftfederung Y63 S06
- incl. Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

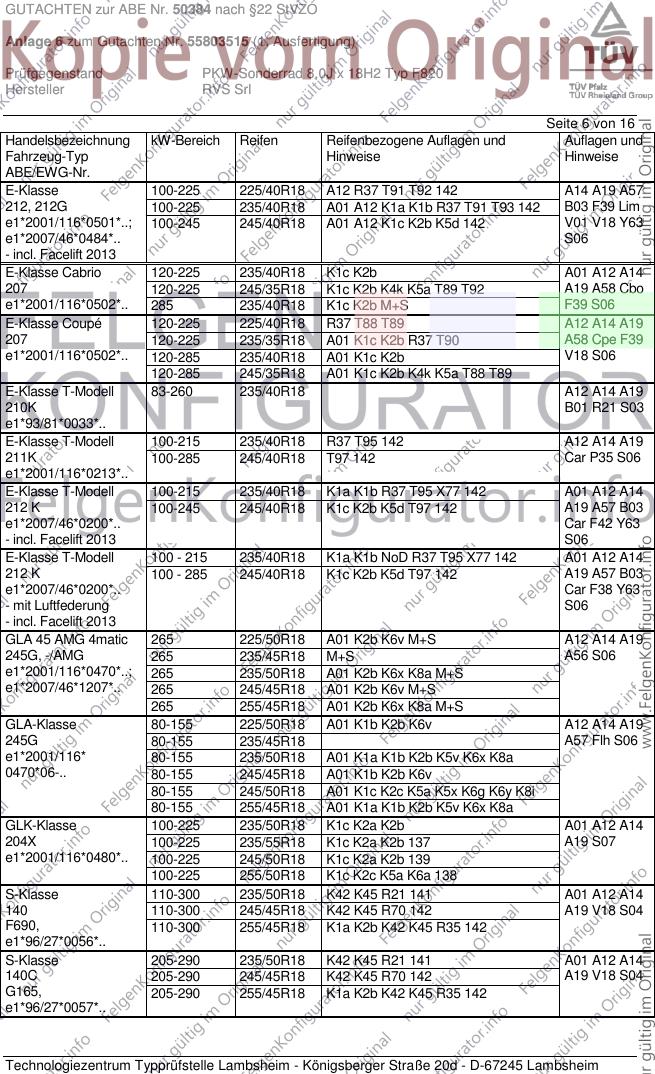

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 225/40R18 A12 R37 T91 T92 142 A14 A19 A57
212, 212G 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 142 B03 F39 Lim
e1*2001/116*0501*..; 100-245 245/40R18 A01 A12 K1c K2b K5d 142 V01 V18 Y63
e1*2007/46*0484*.. S06
- incl. Facelift 2013
E-Klasse Cabrio 120-225 235/40R18 K1c K2b A01 A12 A14
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 A19 A58 Cbo
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S F39 S06
E-Klasse Coupé 120-225 225/40R18 R37 T88 T89 A12 A14 A19
207 120-225 235/35R18 A01 K1c K2b R37 T90 A58 Cpe F39
e1*2001/116*0502*.. 120-285 235/40R18 A01 K1c K2b V18 S06
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
E-Klasse T-Modell 83-260 235/40R18 A12 A14 A19
210K B01 R21 S03
e1*93/81*0033*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 142 A12 A14 A19
211K 100-285 245/40R18 T97 142 Car P35 S06
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 142 A01 A12 A14
212 K 100-245 245/40R18 K1c K2b K5d T97 142 A19 A57 B03
e1*2007/46*0200*.. Car F42 Y63
- incl. Facelift 2013 S06
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 142 A01 A12 A14
212 K 100 - 285 245/40R18 K1c K2b K5d T97 142 A19 A57 B03
e1*2007/46*0200*.. Car F38 Y63
- mit Luftfederung S06
- incl. Facelift 2013
GLA 45 AMG 4matic 265 225/50R18 A01 K2b K6v M+S A12 A14 A19
245G, -/AMG 265 235/45R18 M+S A56 S06
e1*2001/116*0470*..; 265 235/50R18 A01 K2b K6x K8a M+S
e1*2007/46*1207*.. 265 245/45R18 A01 K2b K6v M+S
265 255/45R18 A01 K2b K6x K8a M+S
GLA-Klasse 80-155 225/50R18 A01 K1b K2b K6v A12 A14 A19
245G 80-155 235/45R18 A57 Flh S06
e1*2001/116* 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
0470*06-.. 80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A14
204X 100-225 235/55R18 K1c K2a K2b 137 A19 S07
e1*2001/116*0480*.. 100-225 245/50R18 K1c K2a K2b 139
100-225 255/50R18 K1c K2c K5a K6a 138
S-Klasse 110-300 235/50R18 K42 K45 R21 141 A01 A12 A14
140 110-300 245/45R18 K42 K45 R70 142 A19 V18 S04
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 142
e1*96/27*0056*..
S-Klasse 205-290 235/50R18 K42 K45 R21 141 A01 A12 A14
140C 205-290 245/45R18 K42 K45 R70 142 A19 V18 S04
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 142
e1*96/27*0057*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

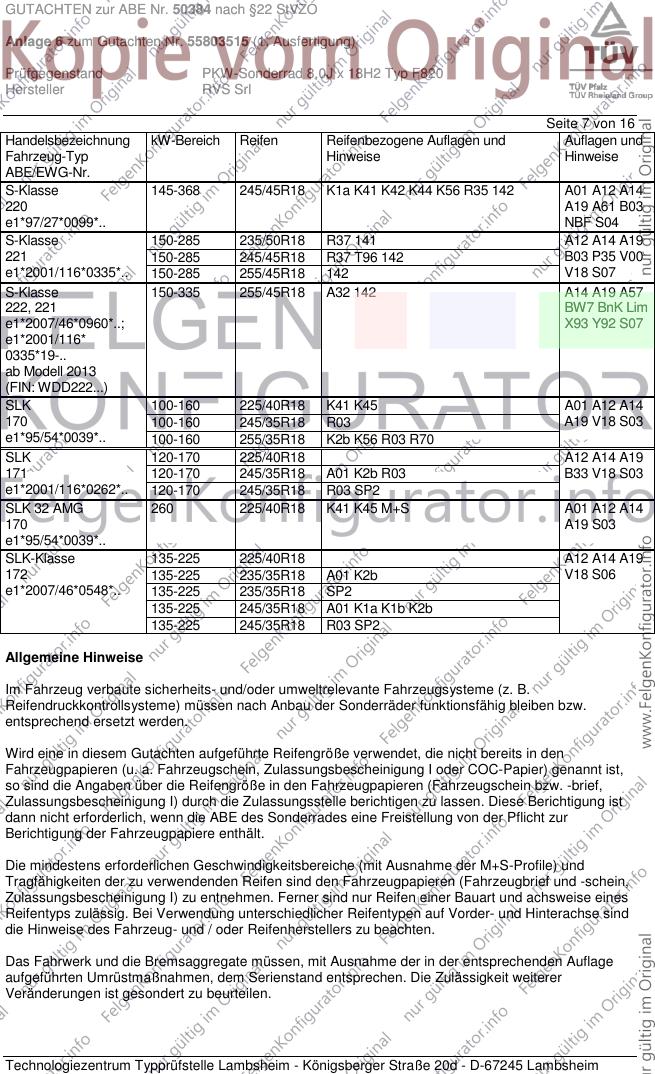

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 142 A01 A12 A14
220 A19 A61 B03
e1*97/27*0099*.. NBF S04
S-Klasse 150-285 235/50R18 R37 141 A12 A14 A19
221 150-285 245/45R18 R37 T96 142 B03 P35 V00
e1*2001/116*0335*.. 150-285 255/45R18 142 V18 S07
S-Klasse 150-335 255/45R18 A32 142 A14 A19 A57
222, 221 BW7 BnK Lim
e1*2007/46*0960*..; X93 Y92 S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/40R18 K41 K45 A01 A12 A14
170 100-160 245/35R18 R03 A19 V18 S03
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70
SLK 120-170 225/40R18 A12 A14 A19
171 120-170 245/35R18 A01 K2b R03 B33 V18 S03
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
SLK 32 AMG 260 225/40R18 K41 K45 M+S A01 A12 A14
170 A19 S03
e1*95/54*0039*..
SLK-Klasse 135-225 225/40R18 A12 A14 A19
172 135-225 235/35R18 A01 K2b V18 S06
e1*2007/46*0548*.. 135-225 235/35R18 SP2
135-225 245/35R18 A01 K1a K1b K2b
135-225 245/35R18 R03 SP2
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

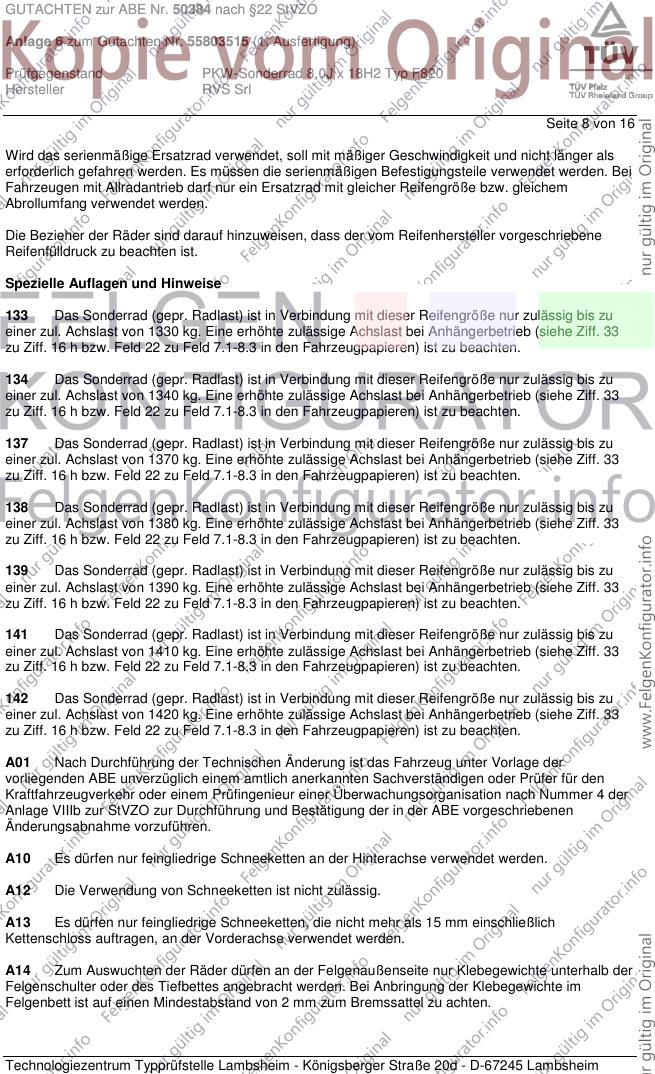

Seite 8 von 16
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

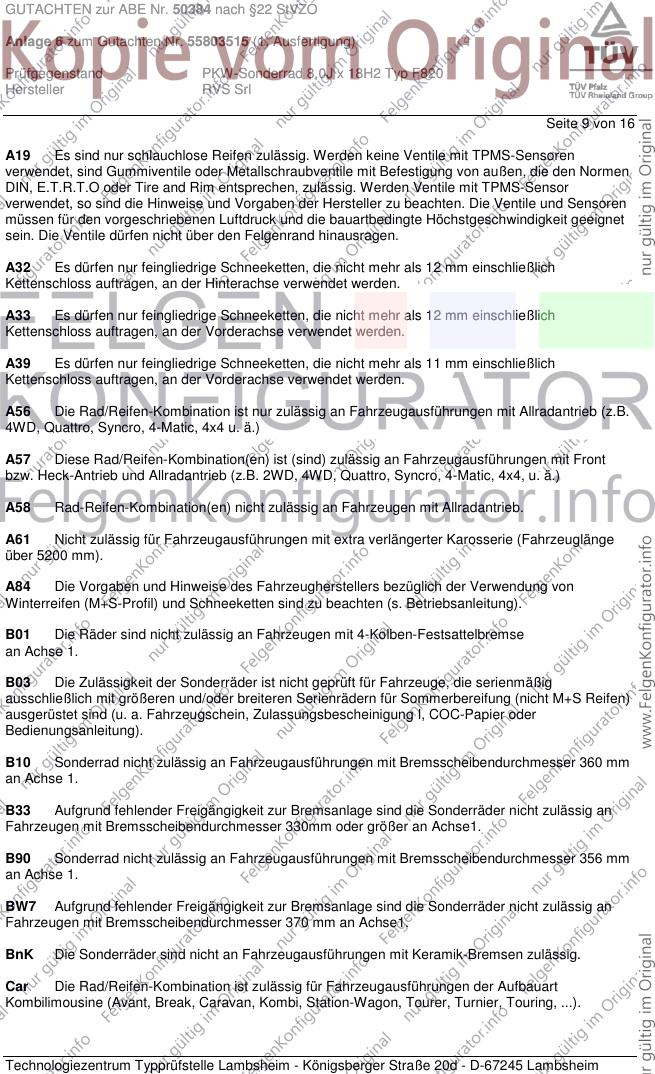

Seite 9 von 16
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

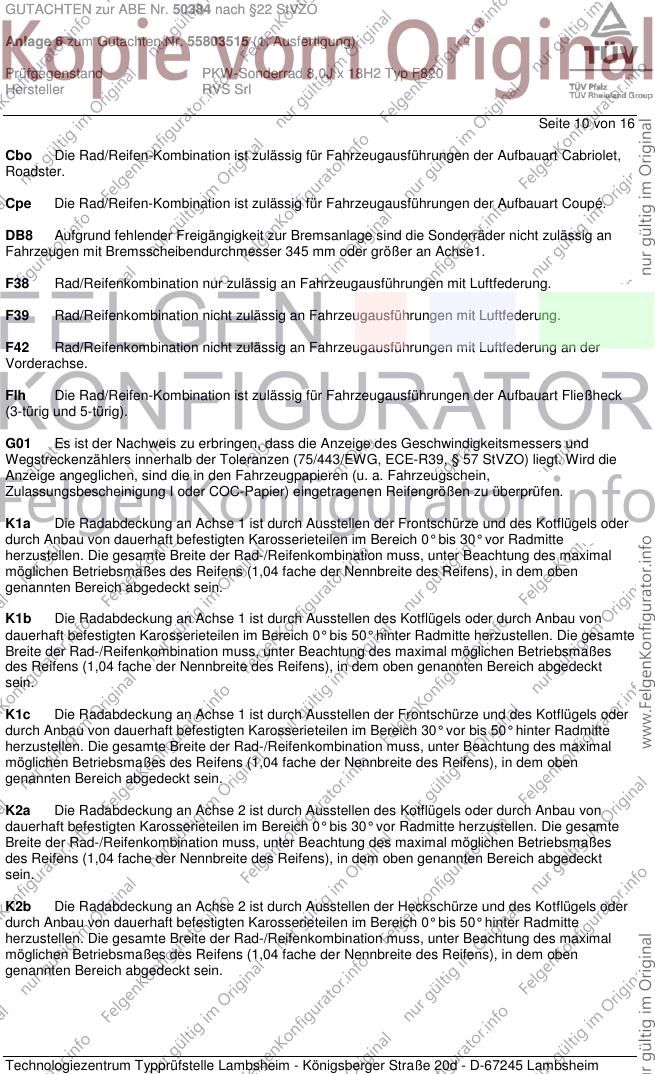

Seite 10 von 16
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

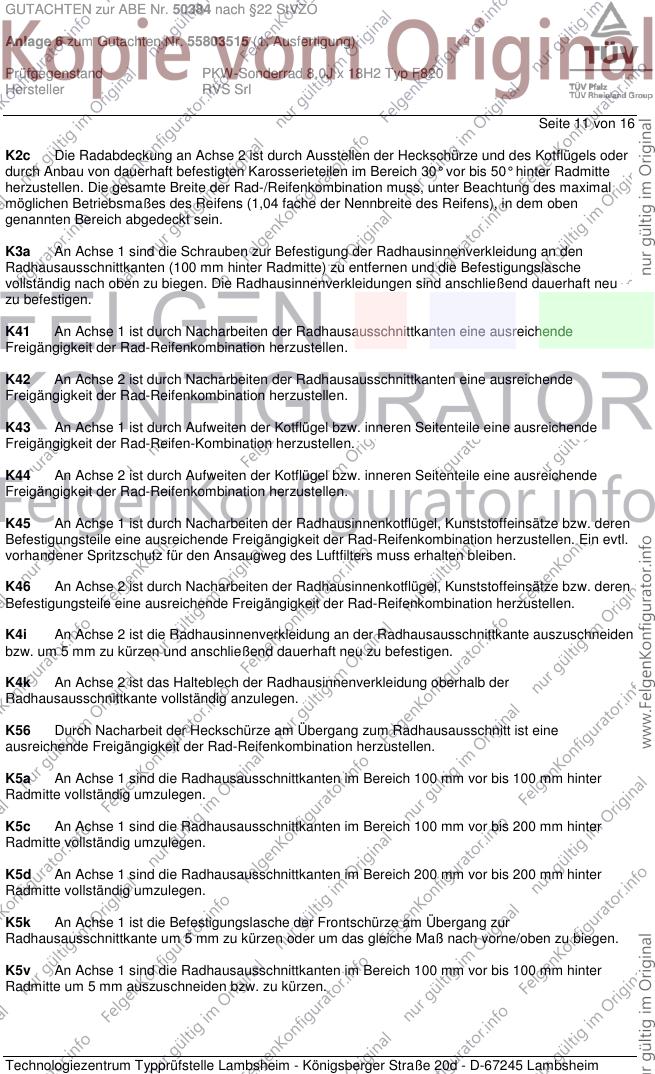

Seite 11 von 16
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

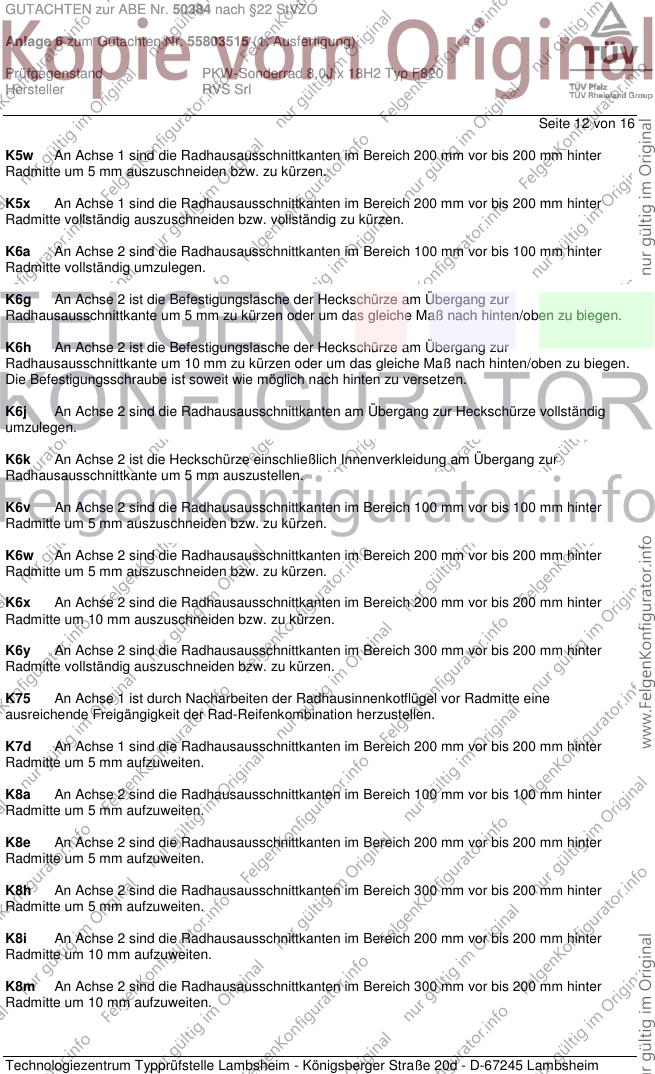

Seite 12 von 16
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

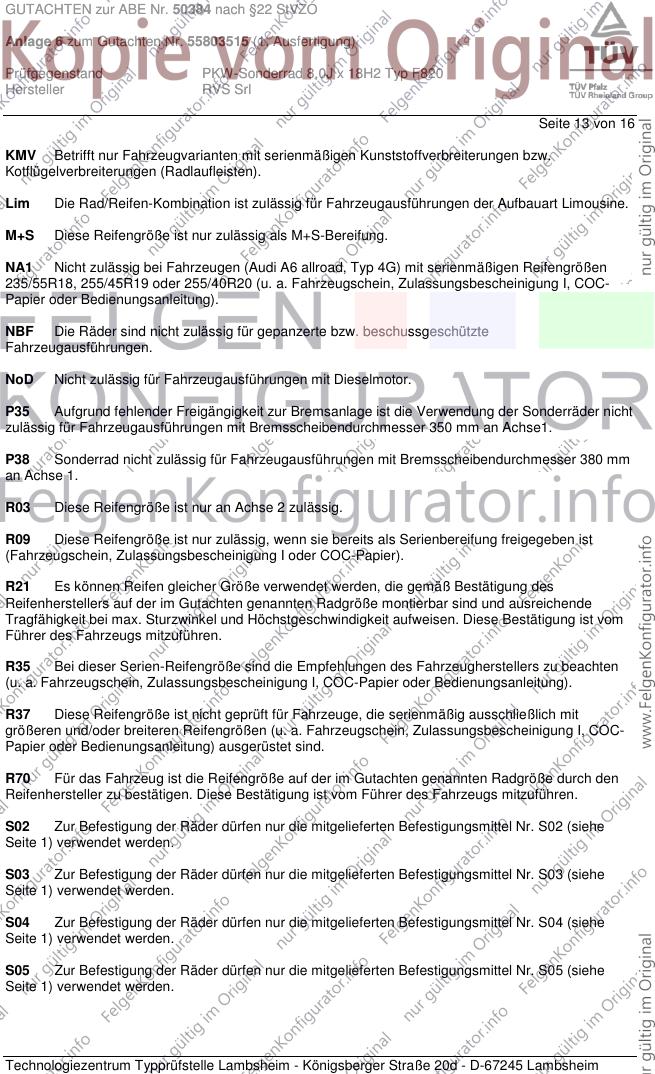

Seite 13 von 16
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

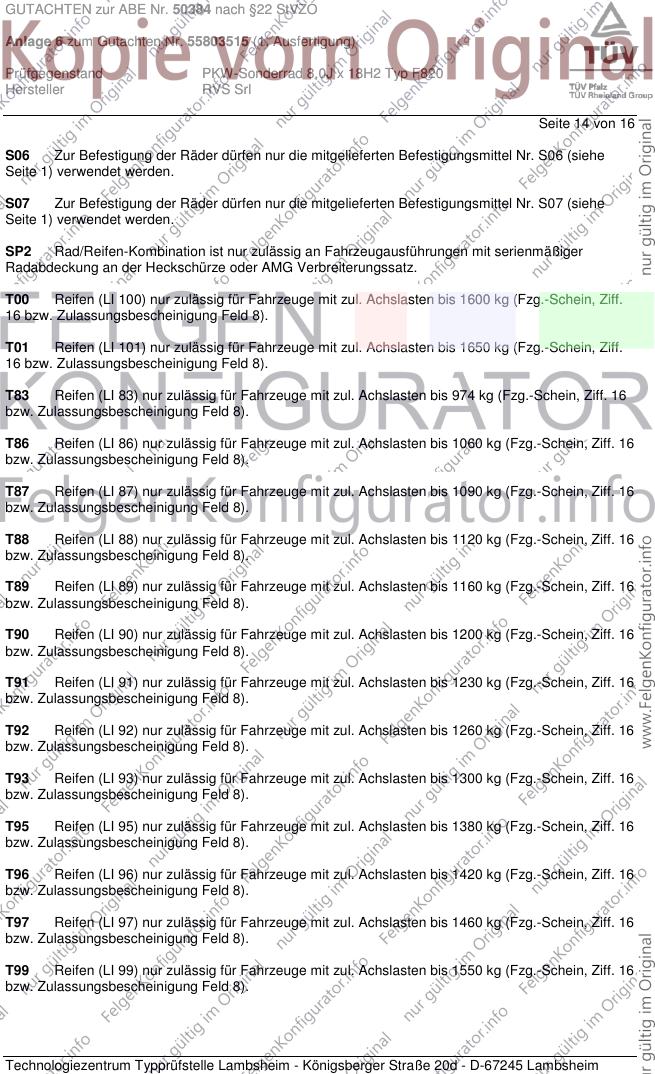

Seite 14 von 16
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

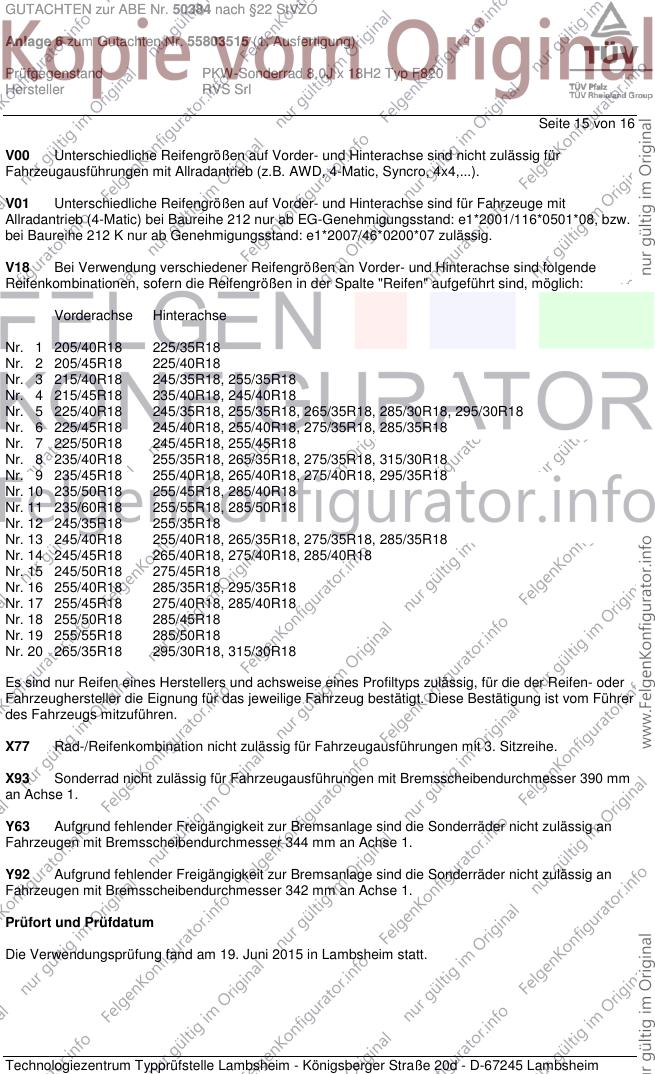

Seite 15 von 16
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

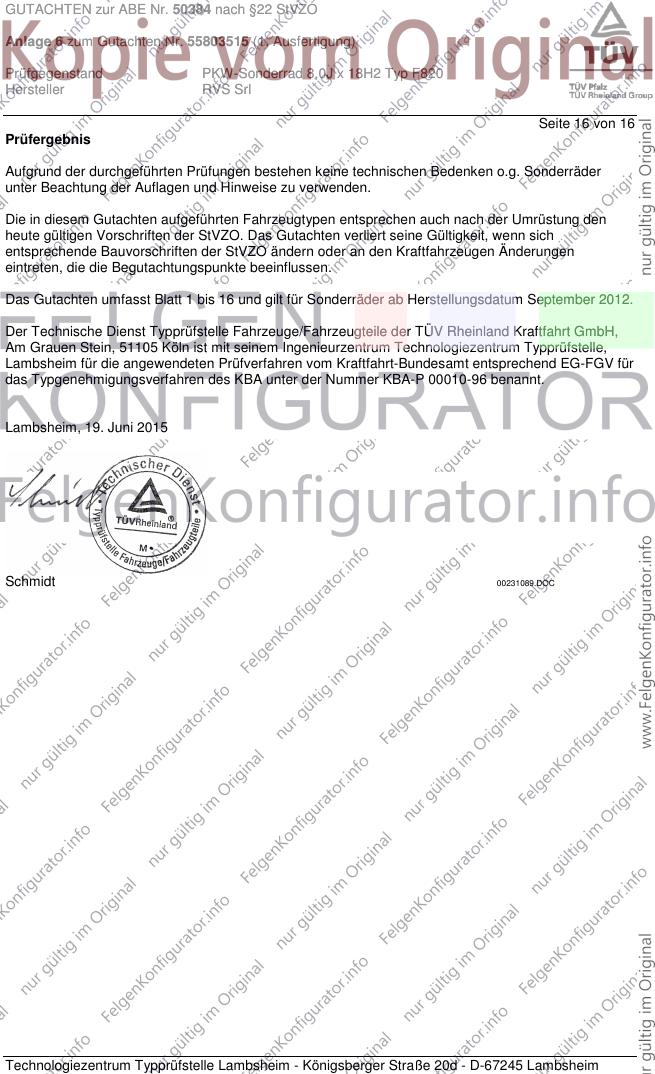

Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum September 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Juni 2015
Schmidt 00231089.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
