GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B33
Typ B33-807
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 B33-807 X5 / BA03 N5 Ø63,4-Ø57,1 5/100/57,1 35 650 2150
Kennzeichnungen
KBA-Nummer 49234
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B33-807 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

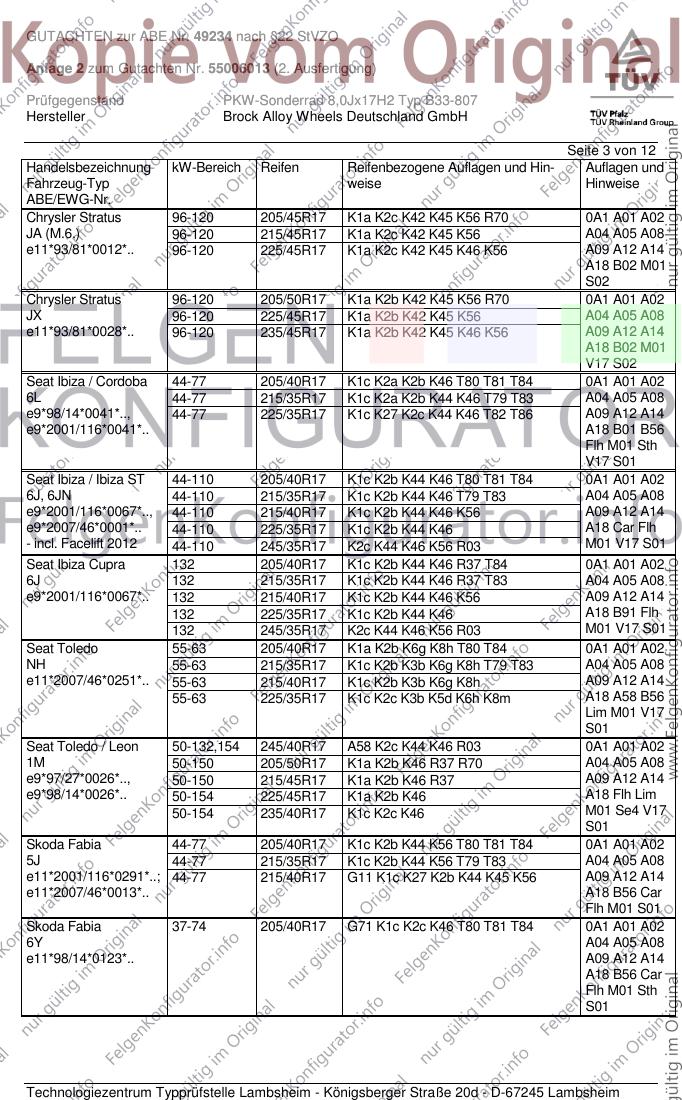

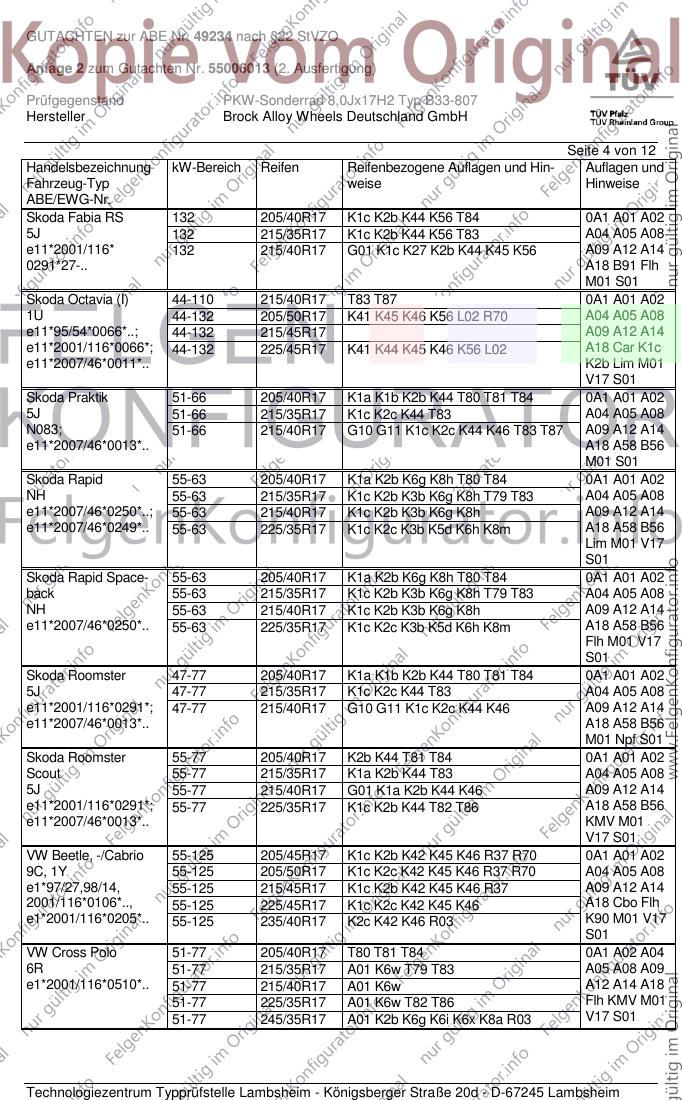

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 0A1 A02 A04
8X 63-136 205/45R17 R37 A05 A08 A09
e1*2007/46*0414*..; 63-136 215/40R17 A12 A14 A18
e1*2007/46*0509*.. 63-136 225/35R17 A58 B56 Flh
63-136 235/40R17 A01 K2b K3s M01 V17 S01
63-136 245/35R17 A01 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 0A1 A01 A02
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A04 A05 A08
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b A09 A12 A14
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46 A18 M01 V17
66-132 235/40R17 K1c K2b K46 S01
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi A3 S3 154-180 225/45R17 R35 0A1 A01 A02
8L 154-180 235/40R17 A04 A05 A08
e1*98/14*0042*.. A09 A12 A14
A18 L02 M01
S01
Audi TT 110-180 225/45R17 0A1 A01 A02
8N 110-180 235/40R17 A04 A05 A08
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 A09 A12 A14
2001/116* A18 Cbo Cpe
0089, 0247*.. L02 M01 V17
S01
Chrysler PT Cruiser 85-110 205/45R17 K1a K2b R70 T88 0A1 A01 A02
PT 85-164 205/50R17 K1c K2c R70 A04 A05 A08
e11*98/14*0058*.. 85-164 215/45R17 K1a K2b A09 A12 A14
- mit Handschaltung 85-164 225/45R17 K1c K2c A18 B02 Cbo
85-164 235/40R17 K1c K2c Flh M01 V17
85-164 245/40R17 K2c K44 R03 W21 S02
85-164 255/40R17 K2c K44 R03 R70
Chrysler PT Cruiser 100-110 205/45R17 K1a K2b L02 R70 T88 0A1 A01 A02
PT 100-110 205/50R17 K1c K2c L02 R70 A04 A05 A08
e11*98/14*0058*.. 100-110 215/45R17 K1a K2b L02 T87 T88 A09 A12 A14
- mit Automatik-Getr. 100-110 225/45R17 K1c K2c L02 A18 B02 Cbo
100-110 235/40R17 K1c K2c L02 Flh M01 V17
100-110 245/40R17 K2c K44 R03 W21 S02
100-110 255/40R17 K2c K44 R03 R70
Chrysler Sebring 104-149 205/50R17 K42 R70 0A1 A01 A02
JR 104-149 215/50R17 K1a K42 K45 K56 R70 A04 A05 A08
e11*98/14*0138*.. 104-149 225/45R17 K1a K2b K42 A09 A12 A14
- Cabrio 104-149 235/45R17 K2b K42 K56 R03 A18 B02 Cbo
104-149 245/40R17 K2c K42 K56 R03 M01 V17 S02
Chrysler Sebring 104-149 205/50R17 K42 R70 0A1 A01 A02
JR 104-149 215/50R17 K15 K1c K42 K45 K56 R70 A04 A05 A08
e11*98/14*0138*.. 104-149 225/45R17 K15 K1c K2b K42 A09 A12 A14
- Limousine 104-149 235/45R17 K15 K2c K42 K56 R03 A18 B02 Lim
M01 V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 R70 0A1 A01 A02
JA (M.6.) 96-120 215/45R17 K1a K2c K42 K45 K56 A04 A05 A08
e11*93/81*0012*.. 96-120 225/45R17 K1a K2c K42 K45 K46 K56 A09 A12 A14
A18 B02 M01
S02
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 R70 0A1 A01 A02
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A04 A05 A08
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A09 A12 A14
A18 B02 M01
V17 S02
Seat Ibiza / Cordoba 44-77 205/40R17 K1c K2a K2b K46 T80 T81 T84 0A1 A01 A02
6L 44-77 215/35R17 K1c K2a K2b K44 K46 T79 T83 A04 A05 A08
e9*98/14*0041*.., 44-77 225/35R17 K1c K27 K2c K44 K46 T82 T86 A09 A12 A14
e9*2001/116*0041*.. A18 B01 B56
Flh M01 Sth
V17 S01
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 0A1 A01 A02
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A04 A05 A08
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 A09 A12 A14
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46 A18 Car Flh
- incl. Facelift 2012 44-110 245/35R17 K2c K44 K46 K56 R03 M01 V17 S01
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 0A1 A01 A02
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A04 A05 A08
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 A09 A12 A14
132 225/35R17 K1c K2b K44 K46 A18 B91 Flh
132 245/35R17 K2c K44 K46 K56 R03 M01 V17 S01
Seat Toledo 55-63 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
NH 55-63 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
e11*2007/46*0251*.. 55-63 215/40R17 K1c K2b K3b K6g K8h A09 A12 A14
55-63 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 B56
Lim M01 V17
S01
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 0A1 A01 A02
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A04 A05 A08
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 A09 A12 A14
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46 A18 Flh Lim
50-154 235/40R17 K1c K2c K46 M01 Se4 V17
S01
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 0A1 A01 A02
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A04 A05 A08
e11*2001/116*0291*..; 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 A09 A12 A14
e11*2007/46*0013*.. A18 B56 Car
Flh M01 S01
Skoda Fabia 37-74 205/40R17 G71 K1c K2c K46 T80 T81 T84 0A1 A01 A02
6Y A04 A05 A08
e11*98/14*0123*.. A09 A12 A14
A18 B56 Car
Flh M01 Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 0A1 A01 A02
5J 132 215/35R17 K1c K2b K44 K56 T83 A04 A05 A08
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56 A09 A12 A14
0291*27-.. A18 B91 Flh
M01 S01
Skoda Octavia (I) 44-110 215/40R17 T83 T87 0A1 A01 A02
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A04 A05 A08
e11*95/54*0066*..; 44-132 215/45R17 A09 A12 A14
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 A18 Car K1c
e11*2007/46*0011*.. K2b Lim M01
V17 S01
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 0A1 A01 A02
5J 51-66 215/35R17 K1c K2c K44 T83 A04 A05 A08
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A09 A12 A14
e11*2007/46*0013*.. A18 A58 B56
M01 S01
Skoda Rapid 55-63 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
NH 55-63 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
e11*2007/46*0250*..; 55-63 215/40R17 K1c K2b K3b K6g K8h A09 A12 A14
e11*2007/46*0249*.. 55-63 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 B56
Lim M01 V17
S01
Skoda Rapid Space- 55-63 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
back 55-63 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
NH 55-63 215/40R17 K1c K2b K3b K6g K8h A09 A12 A14
e11*2007/46*0250*.. 55-63 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 B56
Flh M01 V17
S01
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 0A1 A01 A02
5J 47-77 215/35R17 K1c K2c K44 T83 A04 A05 A08
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A09 A12 A14
e11*2007/46*0013*.. A18 A58 B56
M01 Npf S01
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 0A1 A01 A02
Scout 55-77 215/35R17 K1a K2b K44 T83 A04 A05 A08
5J 55-77 215/40R17 G01 K1a K2b K44 K46 A09 A12 A14
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86 A18 A58 B56
e11*2007/46*0013*.. KMV M01
V17 S01
VW Beetle, -/Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 0A1 A01 A02
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A04 A05 A08
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A09 A12 A14
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46 A18 Cbo Flh
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03 K90 M01 V17
S01
VW Cross Polo 51-77 205/40R17 T80 T81 T84 0A1 A02 A04
6R 51-77 215/35R17 A01 K6w T79 T83 A05 A08 A09
e1*2001/116*0510*.. 51-77 215/40R17 A01 K6w A12 A14 A18
51-77 225/35R17 A01 K6w T82 T86 Flh KMV M01
51-77 245/35R17 A01 K2b K6g K6i K6x K8a R03 V17 S01

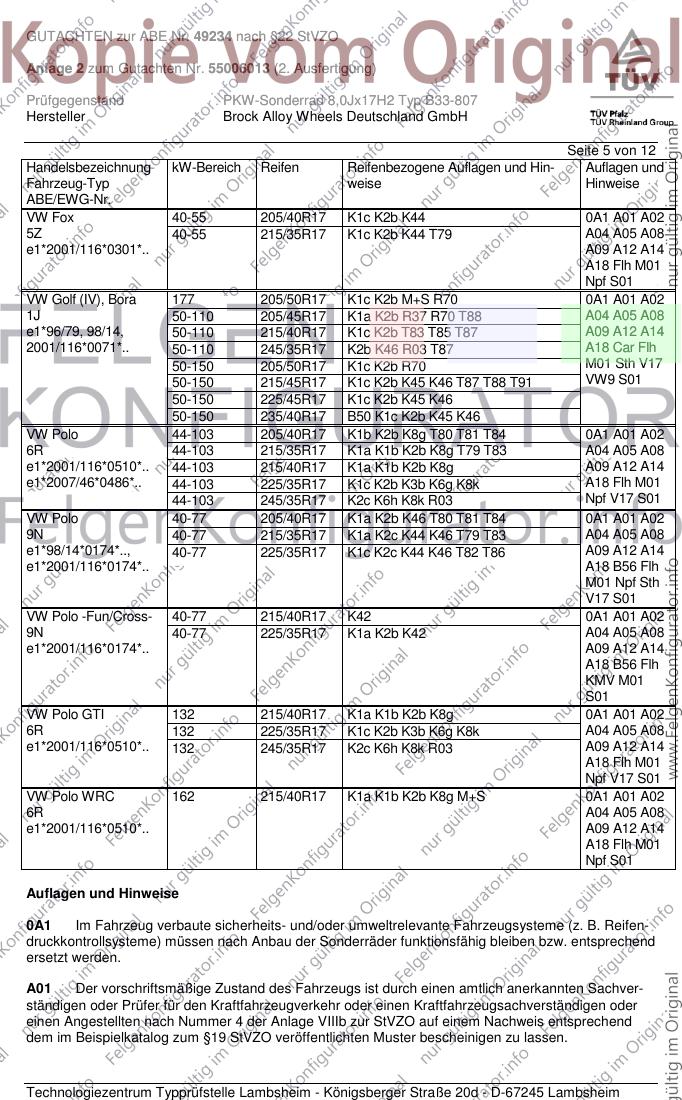

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Fox 40-55 205/40R17 K1c K2b K44 0A1 A01 A02
5Z 40-55 215/35R17 K1c K2b K44 T79 A04 A05 A08
e1*2001/116*0301*.. A09 A12 A14
A18 Flh M01
Npf S01
VW Golf (IV), Bora 177 205/50R17 K1c K2b M+S R70 0A1 A01 A02
1J 50-110 205/45R17 K1a K2b R37 R70 T88 A04 A05 A08
e1*96/79, 98/14, 50-110 215/40R17 K1c K2b T83 T85 T87 A09 A12 A14
2001/116*0071*.. 50-110 245/35R17 K2b K46 R03 T87 A18 Car Flh
50-150 205/50R17 K1c K2b R70 M01 Sth V17
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91 VW9 S01
50-150 225/45R17 K1c K2b K45 K46
50-150 235/40R17 B50 K1c K2b K45 K46
VW Polo 44-103 205/40R17 K1b K2b K8g T80 T81 T84 0A1 A01 A02
6R 44-103 215/35R17 K1a K1b K2b K8g T79 T83 A04 A05 A08
e1*2001/116*0510*.. 44-103 215/40R17 K1a K1b K2b K8g A09 A12 A14
e1*2007/46*0486*.. 44-103 225/35R17 K1c K2b K3b K6g K8k A18 Flh M01
44-103 245/35R17 K2c K6h K8k R03 Npf V17 S01
VW Polo 40-77 205/40R17 K1a K2b K46 T80 T81 T84 0A1 A01 A02
9N 40-77 215/35R17 K1a K2c K44 K46 T79 T83 A04 A05 A08
e1*98/14*0174*.., 40-77 225/35R17 K1c K2c K44 K46 T82 T86 A09 A12 A14
e1*2001/116*0174*.. A18 B56 Flh
M01 Npf Sth
V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 K42 0A1 A01 A02
9N 40-77 225/35R17 K1a K2b K42 A04 A05 A08
e1*2001/116*0174*.. A09 A12 A14
A18 B56 Flh
KMV M01
S01
VW Polo GTI 132 215/40R17 K1a K1b K2b K8g 0A1 A01 A02
6R 132 225/35R17 K1c K2b K3b K6g K8k A04 A05 A08
e1*2001/116*0510*.. 132 245/35R17 K2c K6h K8k R03 A09 A12 A14
A18 Flh M01
Npf V17 S01
VW Polo WRC 162 215/40R17 K1a K1b K2b K8g M+S 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A18 Flh M01
Npf S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12

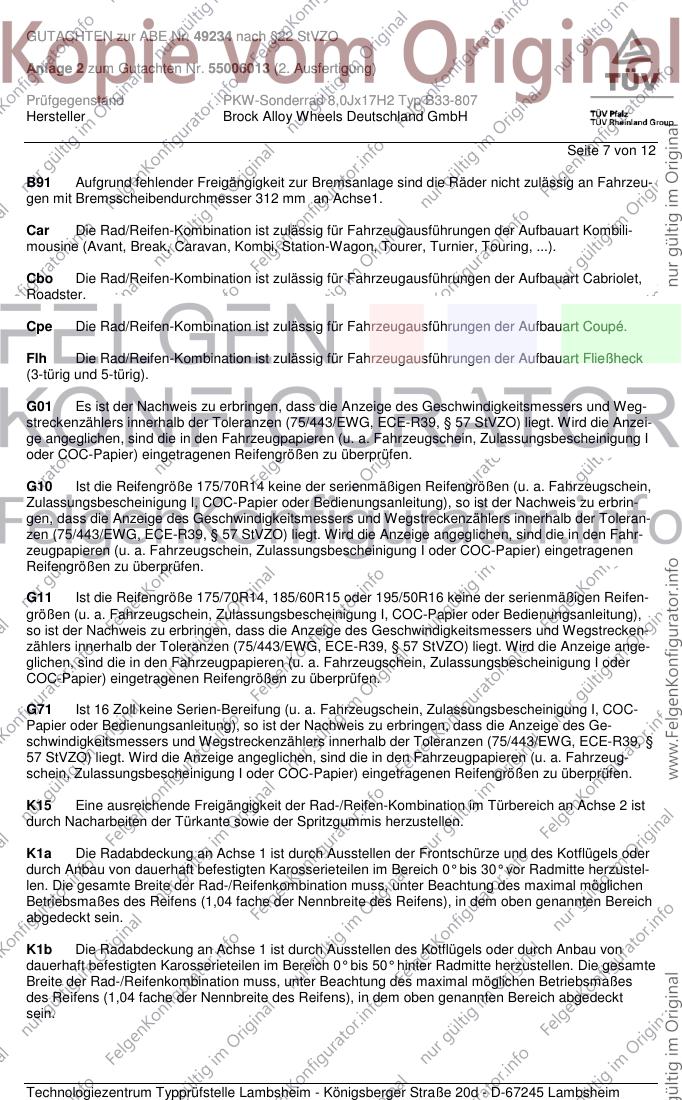

B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 12
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

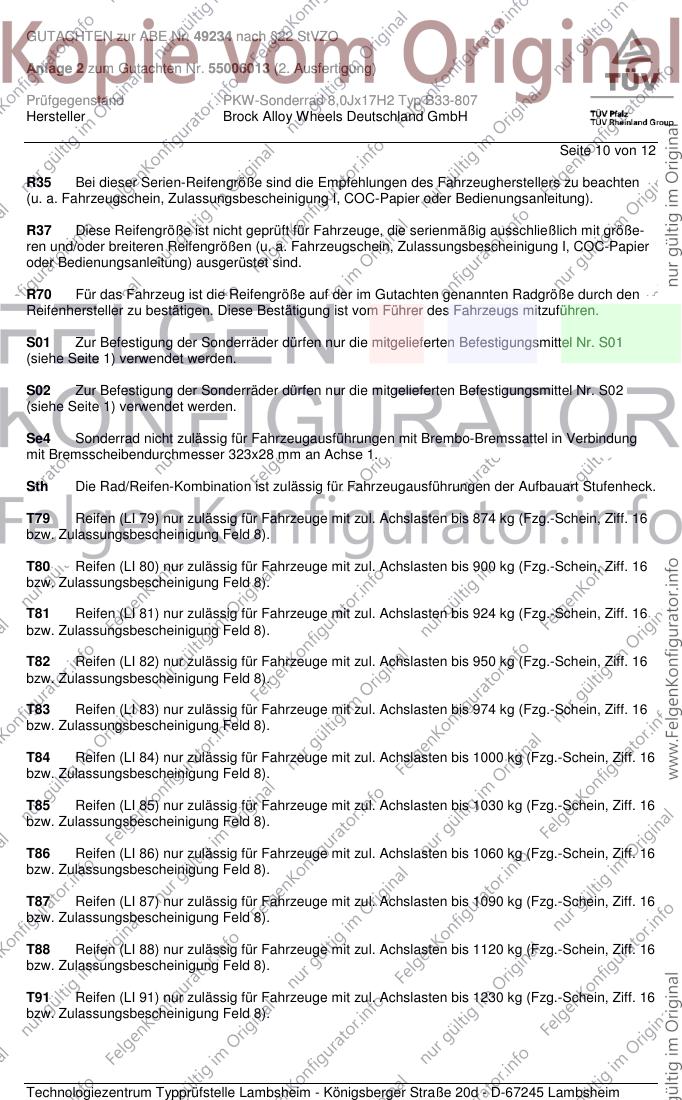

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
W21 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 280x28 mm an Achse1 (PT Cruiser GT 2,4
Tubo mit 164kW).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.

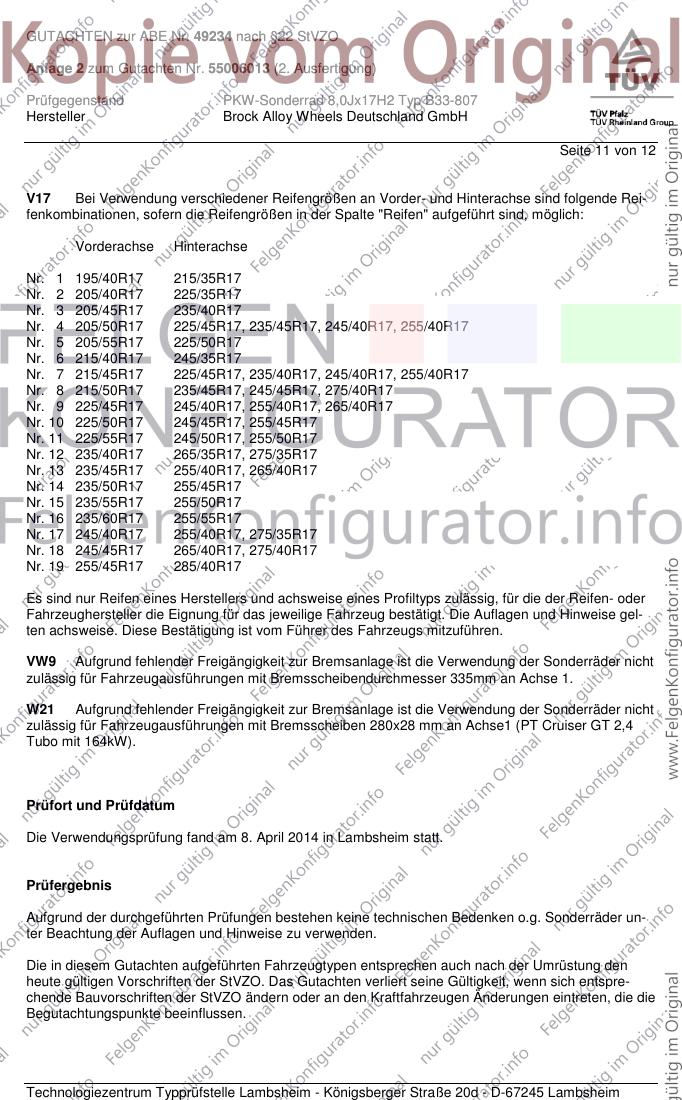

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2014
Bohlander 00209438.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B33 807
KBA 49234
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi nein
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
