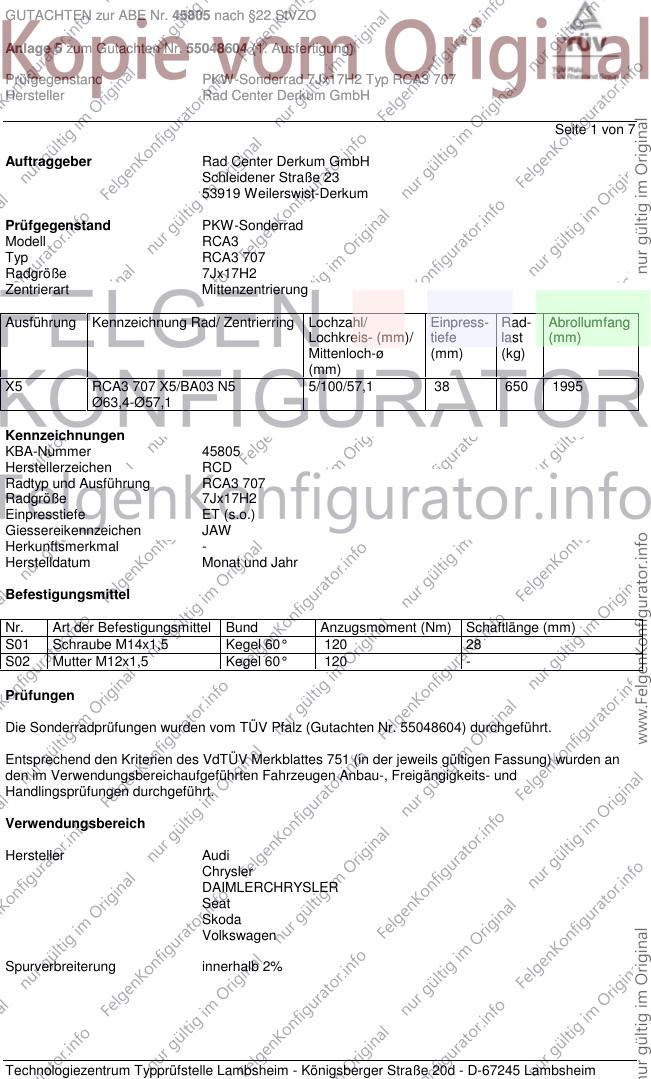

GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH
Seite 1 von 7
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RCA3
Typ RCA3 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RCA3 707 X5/BA03 N5 5/100/57,1 38 650 1995
Ø63,4-Ø57,1
Kennzeichnungen
KBA-Nummer 45805
Herstellerzeichen RCD
Radtyp und Ausführung RCA3 707
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55048604) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
DAIMLERCHRYSLER
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 205/40R17 B51 K45 K46 A01 A02 A04
8Z A05 A08 A09
e1*98/14*0131*.., A12 A14 A18
e1*2001/116*0131*.. S01
Audi A3 66-132 205/50R17 A02 A04 A05
8L 66-132 215/40R17 T83 A08 A09 A12
e1*95/54*0042*.., 66-132 215/45R17 A14 A18 V17
e1*98/14*0042*.. 66-132 225/45R17 A01 K49 K50 S01
66-132 225/45R17 R09 R35
Chrysler Sebring 104-149 205/50R17 A02 A04 A05
JR 104-149 225/45R17 A01 K42 K45 K49 K50 A08 A09 A12
e11*98/14*0138*.. A14 A18 B02
- Cabrio Cbo V17 S02
Chrysler Sebring 104-149 205/50R17 A02 A04 A05
JR 104-149 225/45R17 A01 K42 K45 K49 K50 A08 A09 A12
e11*98/14*0138*.. A14 A18 B02
- Limousine Lim V17 S02
Chrysler Stratus 96-120 205/45R17 K45 A01 A02 A04
JA (M.6.) 96-120 205/50R17 K42 K45 K49 K50 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 215/45R17 K42 K45 K49 K50 K56 A12 A14 A18
96-120 225/45R17 K42 K45 K49 K50 K56 B02 V17 S02
Chrysler Stratus 96-120 205/50R17 K42 K45 K49 K50 K56 A01 A02 A04
JX 96-120 225/45R17 K42 K45 K49 K50 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K42 K45 K46 K49 K50 K56 R70 A12 A14 A18
B02 V17 S02
Chrysler PT Cruiser 100,104 205/45R17 L02 T88 A01 A02 A04
PT 100,104 205/50R17 L02 A05 A08 A09
e11*98/14*0058*.. 100,104 215/45R17 L02 T88 A12 A14 A18
- mit Automatik-Getr. 100,104 225/45R17 K49 K50 L02 B02 V17 S02
Chrysler PT Cruiser 85-104 205/45R17 T88 A02 A04 A05
PT 85-104 205/50R17 A08 A09 A12
e11*98/14*0058*.. 85-104 215/45R17 T88 A14 A18 B02
- mit Handschaltung 85-104 225/45R17 A01 K49 K50 V17 S02
Seat Ibiza / Cordoba 47-96 205/40R17 K49 K50 T80 T81 T84 A01 A02 A04
6L 47-96 215/35R17 K49 K50 T79 T83 A05 A08 A09
e9*98/14*0041*.. A12 A14 A18
Flh Sth S01
Seat Toledo / Leon 154 225/45R17 M+S A02 A04 A05
1M 50-150 205/50R17 R37 A08 A09 A12
e9*97/27*0026*.., 50-150 215/45R17 R37 A14 A18 B03
e9*98/14*0026*.. 50-150 225/45R17 Flh Lim Se4
V17 S01
Skoda Fabia 37-96 205/40R17 G71 K46 K49 K50 T80 T81 T84 A01 A02 A04
6Y 37-96 215/35R17 K46 K49 K50 K90 T79 T83 A05 A08 A09
e11*98/14*0123*.. A12 A14 A18
Car Flh Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

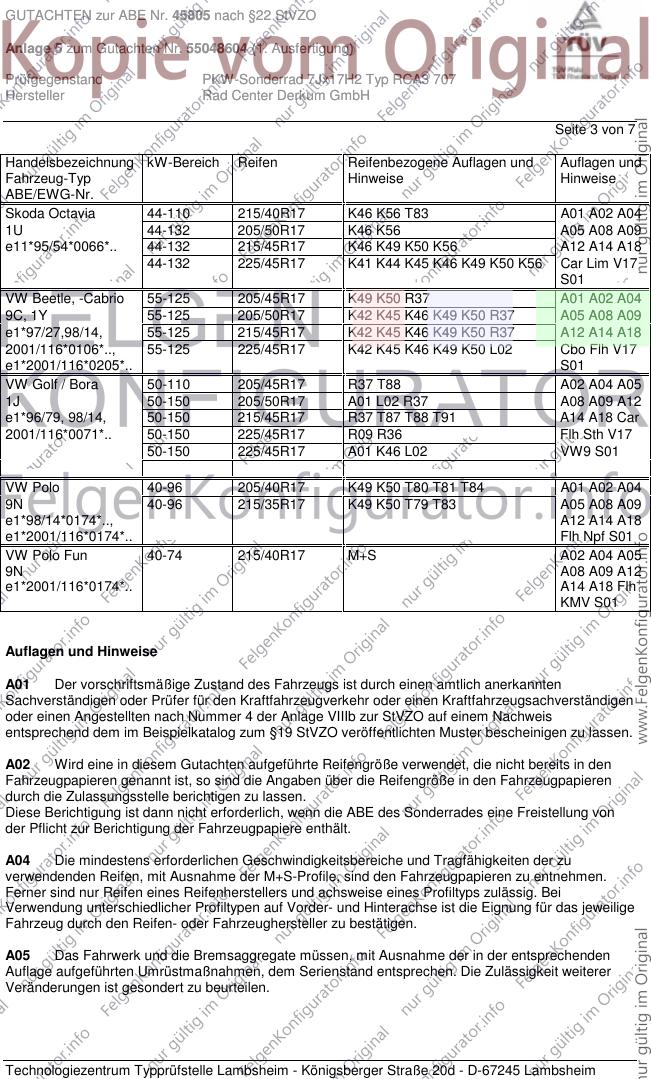

GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 44-110 215/40R17 K46 K56 T83 A01 A02 A04
1U 44-132 205/50R17 K46 K56 A05 A08 A09
e11*95/54*0066*.. 44-132 215/45R17 K46 K49 K50 K56 A12 A14 A18
44-132 225/45R17 K41 K44 K45 K46 K49 K50 K56 Car Lim V17
S01
VW Beetle, -Cabrio 55-125 205/45R17 K49 K50 R37 A01 A02 A04
9C, 1Y 55-125 205/50R17 K42 K45 K46 K49 K50 R37 A05 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K42 K45 K46 K49 K50 R37 A12 A14 A18
2001/116*0106*.., 55-125 225/45R17 K42 K45 K46 K49 K50 L02 Cbo Flh V17
e1*2001/116*0205*.. S01
VW Golf / Bora 50-110 205/45R17 R37 T88 A02 A04 A05
1J 50-150 205/50R17 A01 L02 R37 A08 A09 A12
e1*96/79, 98/14, 50-150 215/45R17 R37 T87 T88 T91 A14 A18 Car
2001/116*0071*.. 50-150 225/45R17 R09 R36 Flh Sth V17
50-150 225/45R17 A01 K46 L02 VW9 S01
VW Polo 40-96 205/40R17 K49 K50 T80 T81 T84 A01 A02 A04
9N 40-96 215/35R17 K49 K50 T79 T83 A05 A08 A09
e1*98/14*0174*.., A12 A14 A18
e1*2001/116*0174*.. Flh Npf S01
VW Polo Fun 40-74 215/40R17 M+S A02 A04 A05
9N A08 A09 A12
e1*2001/116*0174*.. A14 A18 Flh
KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

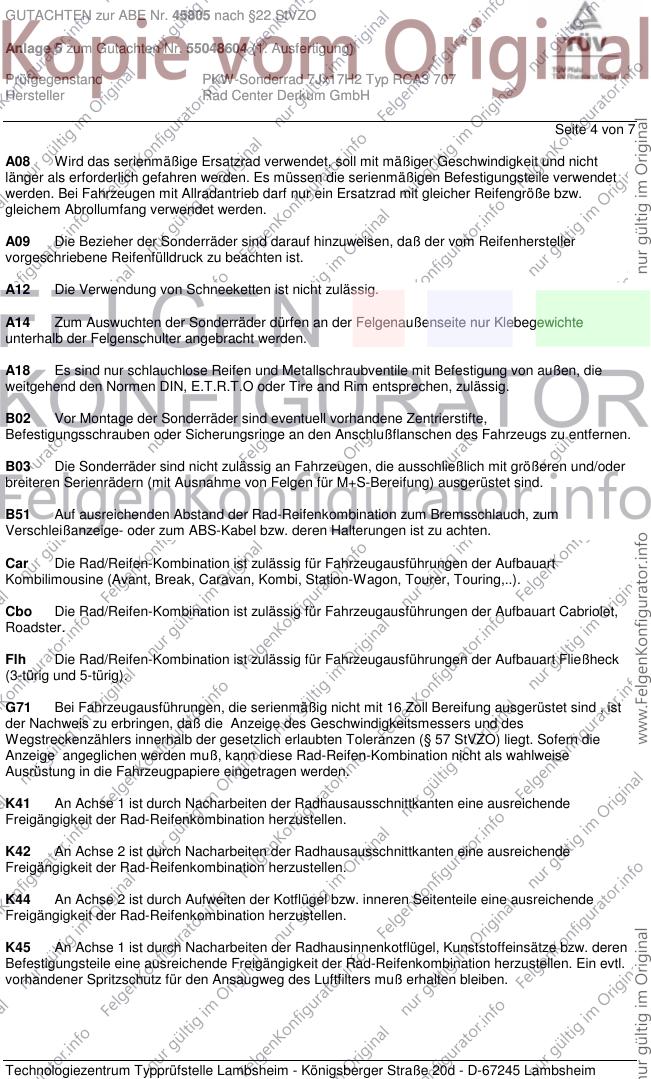

GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B51 Auf ausreichenden Abstand der Rad-Reifenkombination zum Bremsschlauch, zum
Verschleißanzeige- oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G71 Bei Fahrzeugausführungen, die serienmäßig nicht mit 16 Zoll Bereifung ausgerüstet sind , ist
der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

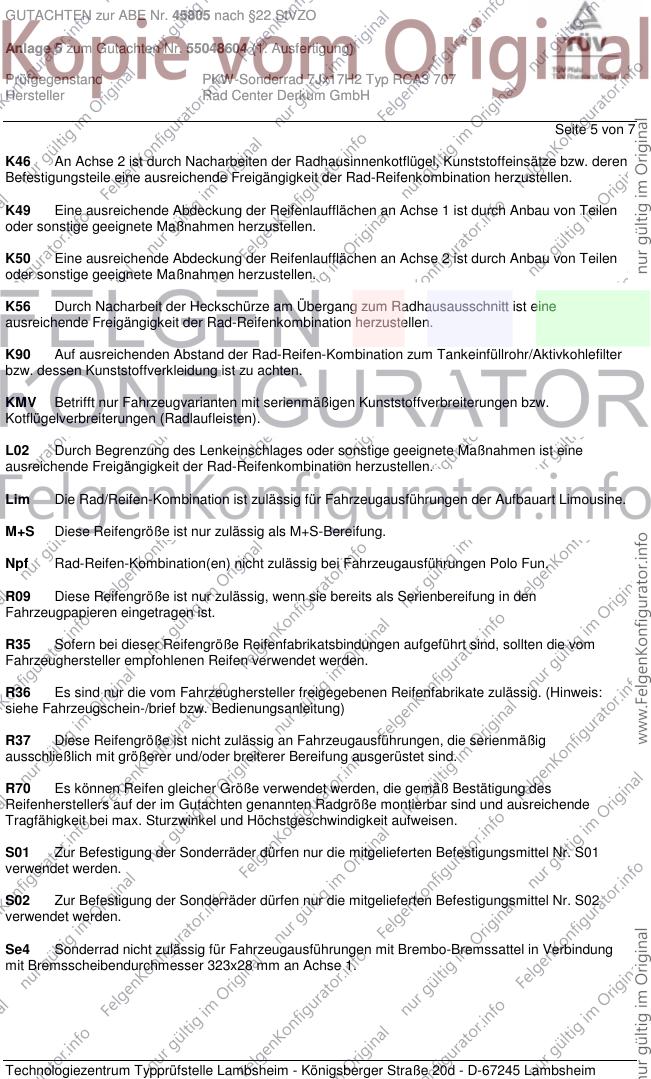

GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH
Seite 5 von 7
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Polo Fun.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R36 Es sind nur die vom Fahrzeughersteller freigegebenen Reifenfabrikate zulässig. (Hinweis:
siehe Fahrzeugschein-/brief bzw. Bedienungsanleitung)
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

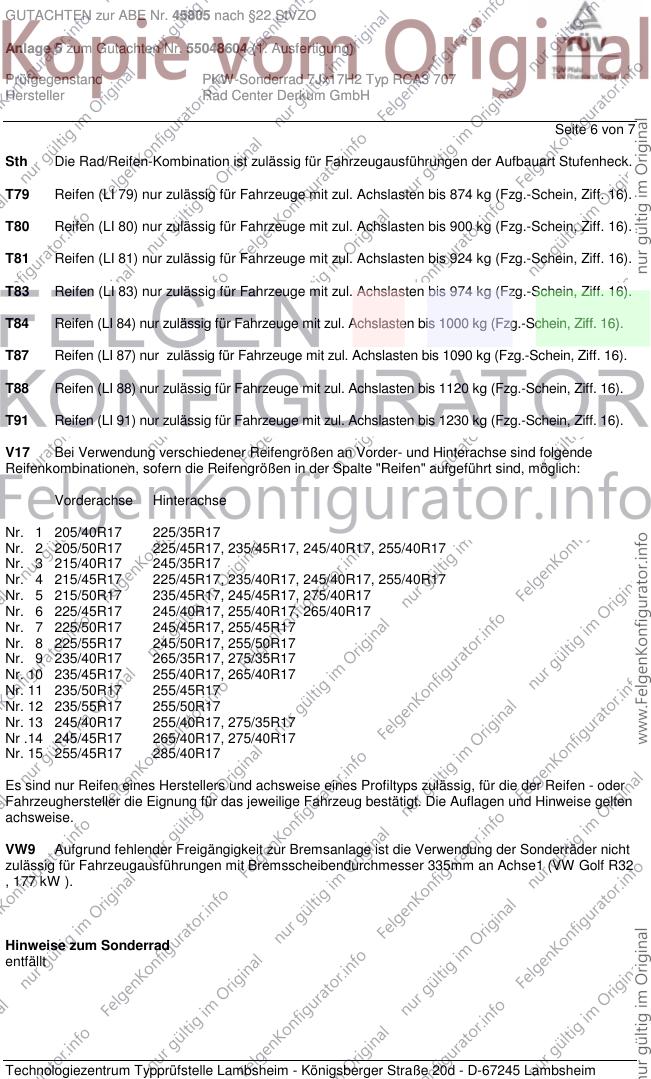

Seite 6 von 7
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse1 (VW Golf R32
, 177 kW ).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

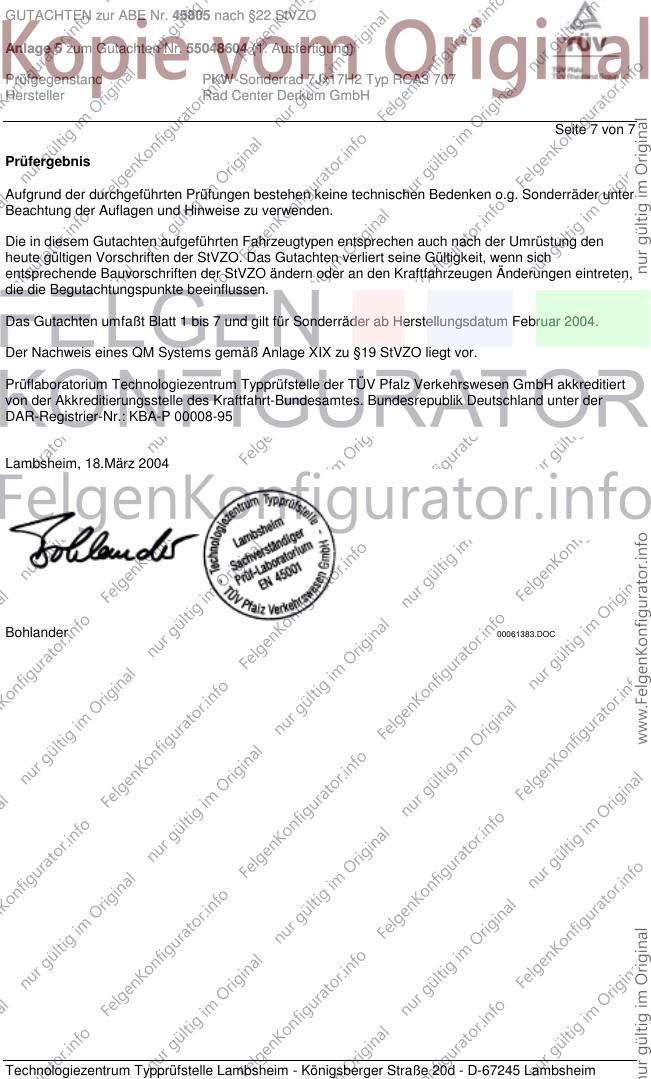

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.März 2004
Bohlander 00061383.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
