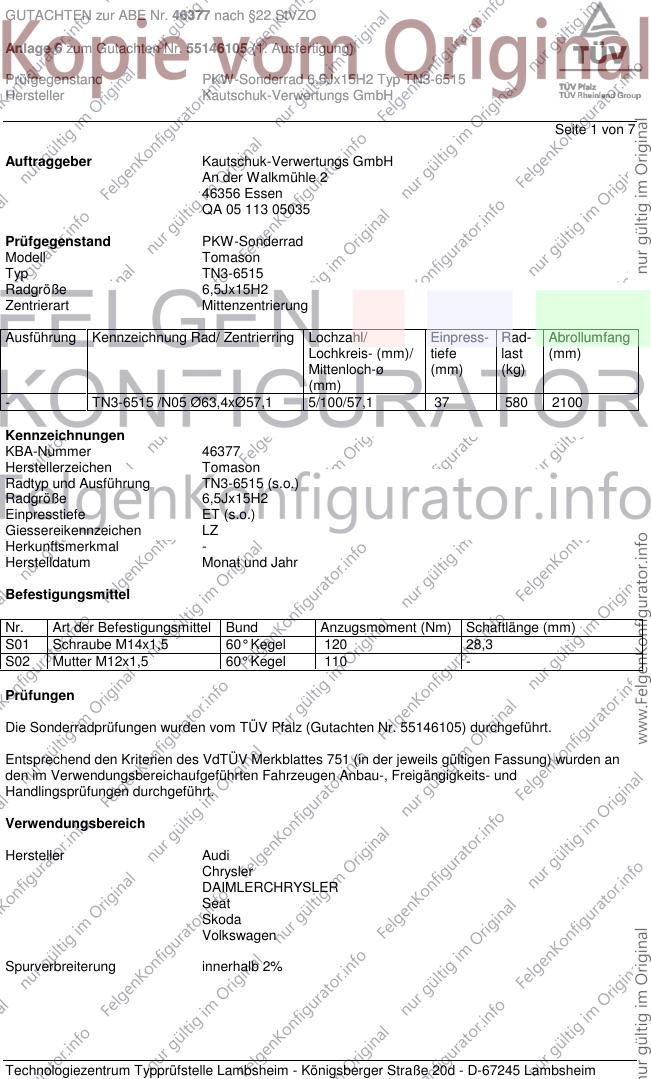

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 7
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-6515 /N05 Ø63,4xØ57,1 5/100/57,1 37 580 2100
Kennzeichnungen
KBA-Nummer 46377
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 60° Kegel 120 28,3
S02 Mutter M12x1,5 60° Kegel 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55146105) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
DAIMLERCHRYSLER
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

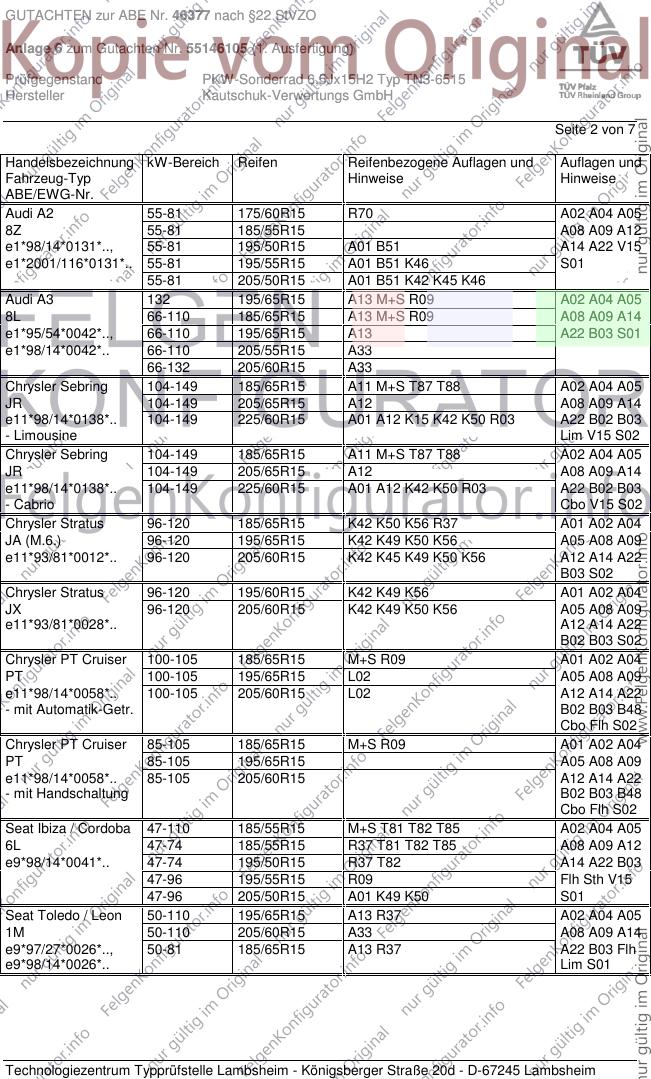

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 175/60R15 R70 A02 A04 A05
8Z 55-81 185/55R15 A08 A09 A12
e1*98/14*0131*.., 55-81 195/50R15 A01 B51 A14 A22 V15
e1*2001/116*0131*.. 55-81 195/55R15 A01 B51 K46 S01
55-81 205/50R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A13 M+S R09 A02 A04 A05
8L 66-110 185/65R15 A13 M+S R09 A08 A09 A14
e1*95/54*0042*.., 66-110 195/65R15 A13 A22 B03 S01
e1*98/14*0042*.. 66-110 205/55R15 A33
66-132 205/60R15 A33
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A02 A04 A05
JR 104-149 205/65R15 A12 A08 A09 A14
e11*98/14*0138*.. 104-149 225/60R15 A01 A12 K15 K42 K50 R03 A22 B02 B03
- Limousine Lim V15 S02
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A02 A04 A05
JR 104-149 205/65R15 A12 A08 A09 A14
e11*98/14*0138*.. 104-149 225/60R15 A01 A12 K42 K50 R03 A22 B02 B03
- Cabrio Cbo V15 S02
Chrysler Stratus 96-120 185/65R15 K42 K50 K56 R37 A01 A02 A04
JA (M.6.) 96-120 195/65R15 K42 K49 K50 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 205/60R15 K42 K45 K49 K50 K56 A12 A14 A22
B03 S02
Chrysler Stratus 96-120 195/60R15 K42 K49 K56 A01 A02 A04
JX 96-120 205/60R15 K42 K49 K50 K56 A05 A08 A09
e11*93/81*0028*.. A12 A14 A22
B02 B03 S02
Chrysler PT Cruiser 100-105 185/65R15 M+S R09 A01 A02 A04
PT 100-105 195/65R15 L02 A05 A08 A09
e11*98/14*0058*.. 100-105 205/60R15 L02 A12 A14 A22
- mit Automatik-Getr. B02 B03 B48
Cbo Flh S02
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 A01 A02 A04
PT 85-105 195/65R15 A05 A08 A09
e11*98/14*0058*.. 85-105 205/60R15 A12 A14 A22
- mit Handschaltung B02 B03 B48
Cbo Flh S02
Seat Ibiza / Cordoba 47-110 185/55R15 M+S T81 T82 T85 A02 A04 A05
6L 47-74 185/55R15 R37 T81 T82 T85 A08 A09 A12
e9*98/14*0041*.. 47-74 195/50R15 R37 T82 A14 A22 B03
47-96 195/55R15 R09 Flh Sth V15
47-96 205/50R15 A01 K49 K50 S01
Seat Toledo / Leon 50-110 195/65R15 A13 R37 A02 A04 A05
1M 50-110 205/60R15 A33 A08 A09 A14
e9*97/27*0026*.., 50-81 185/65R15 A13 R37 A22 B03 Flh
e9*98/14*0026*.. Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

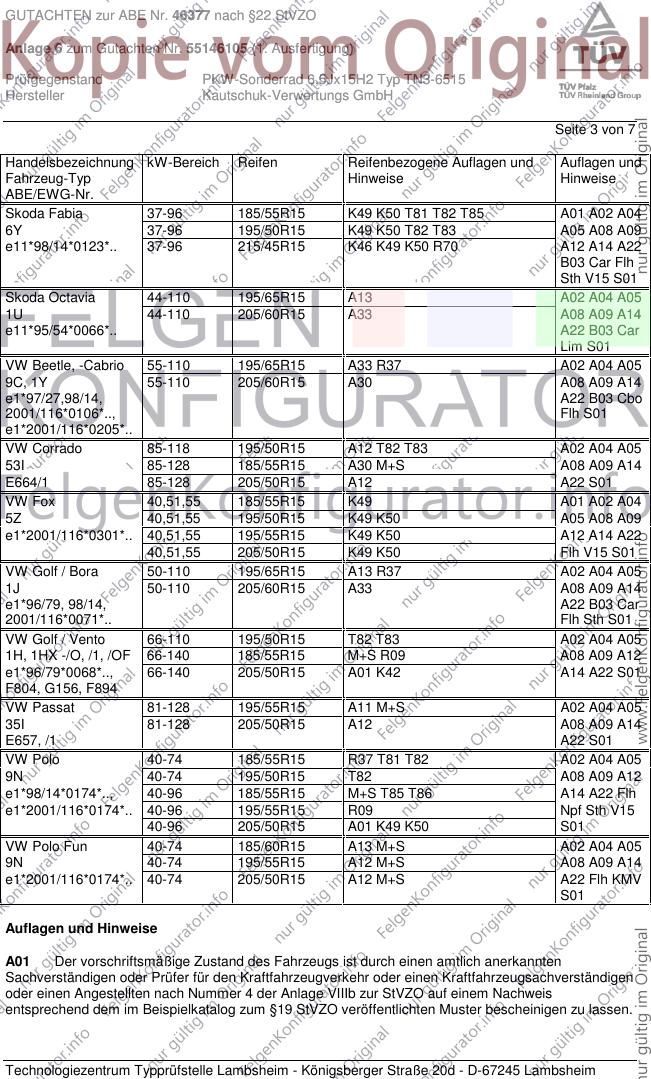

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia 37-96 185/55R15 K49 K50 T81 T82 T85 A01 A02 A04
6Y 37-96 195/50R15 K49 K50 T82 T83 A05 A08 A09
e11*98/14*0123*.. 37-96 215/45R15 K46 K49 K50 R70 A12 A14 A22
B03 Car Flh
Sth V15 S01
Skoda Octavia 44-110 195/65R15 A13 A02 A04 A05
1U 44-110 205/60R15 A33 A08 A09 A14
e11*95/54*0066*.. A22 B03 Car
Lim S01
VW Beetle, -Cabrio 55-110 195/65R15 A33 R37 A02 A04 A05
9C, 1Y 55-110 205/60R15 A30 A08 A09 A14
e1*97/27,98/14, A22 B03 Cbo
2001/116*0106*.., Flh S01
e1*2001/116*0205*..
VW Corrado 85-118 195/50R15 A12 T82 T83 A02 A04 A05
53I 85-128 185/55R15 A30 M+S A08 A09 A14
E664/1 85-128 205/50R15 A12 A22 S01
VW Fox 40,51,55 185/55R15 K49 A01 A02 A04
5Z 40,51,55 195/50R15 K49 K50 A05 A08 A09
e1*2001/116*0301*.. 40,51,55 195/55R15 K49 K50 A12 A14 A22
40,51,55 205/50R15 K49 K50 Flh V15 S01
VW Golf / Bora 50-110 195/65R15 A13 R37 A02 A04 A05
1J 50-110 205/60R15 A33 A08 A09 A14
e1*96/79, 98/14, A22 B03 Car
2001/116*0071*.. Flh Sth S01
VW Golf / Vento 66-110 195/50R15 T82 T83 A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 185/55R15 M+S R09 A08 A09 A12
e1*96/79*0068*.., 66-140 205/50R15 A01 K42 A14 A22 S01
F804, G156, F894
VW Passat 81-128 195/55R15 A11 M+S A02 A04 A05
35I 81-128 205/50R15 A12 A08 A09 A14
E657, /1 A22 S01
VW Polo 40-74 185/55R15 R37 T81 T82 A02 A04 A05
9N 40-74 195/50R15 T82 A08 A09 A12
e1*98/14*0174*.., 40-96 185/55R15 M+S T85 T86 A14 A22 Flh
e1*2001/116*0174*.. 40-96 195/55R15 R09 Npf Sth V15
40-96 205/50R15 A01 K49 K50 S01
VW Polo Fun 40-74 185/60R15 A13 M+S A02 A04 A05
9N 40-74 195/55R15 A12 M+S A08 A09 A14
e1*2001/116*0174*.. 40-74 205/50R15 A12 M+S A22 Flh KMV
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

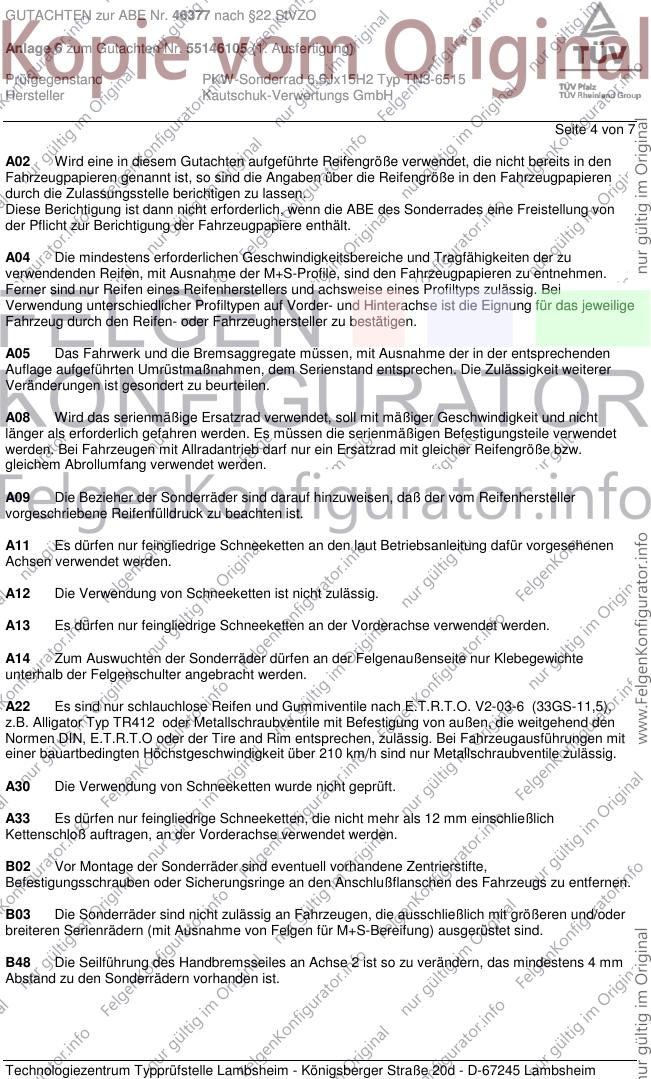

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

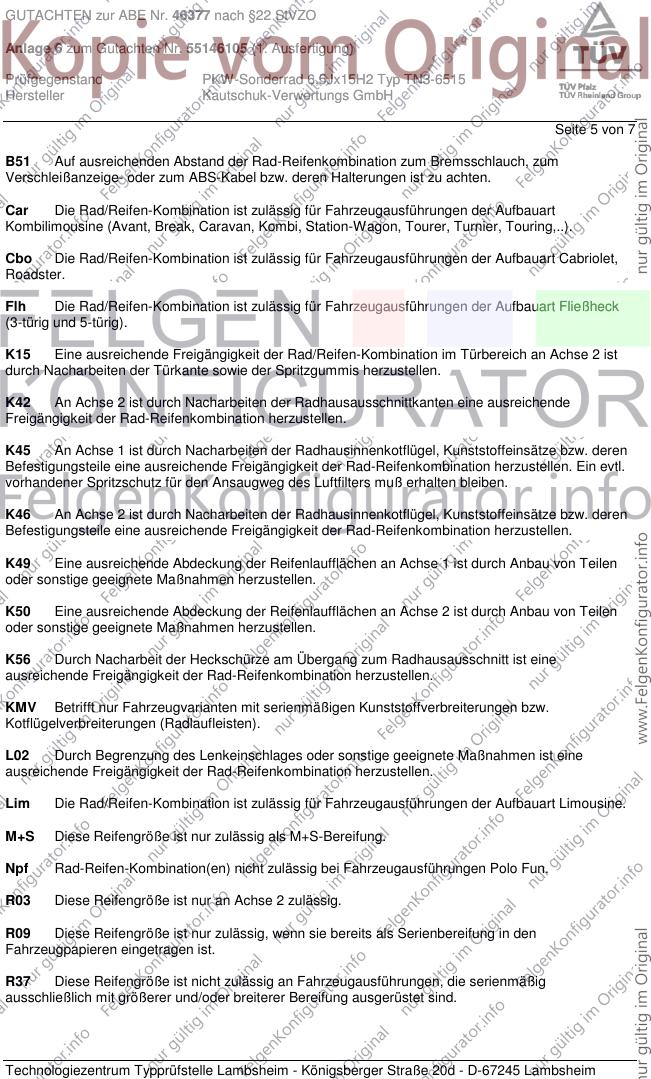

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 7
B51 Auf ausreichenden Abstand der Rad-Reifenkombination zum Bremsschlauch, zum
Verschleißanzeige- oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Polo Fun.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

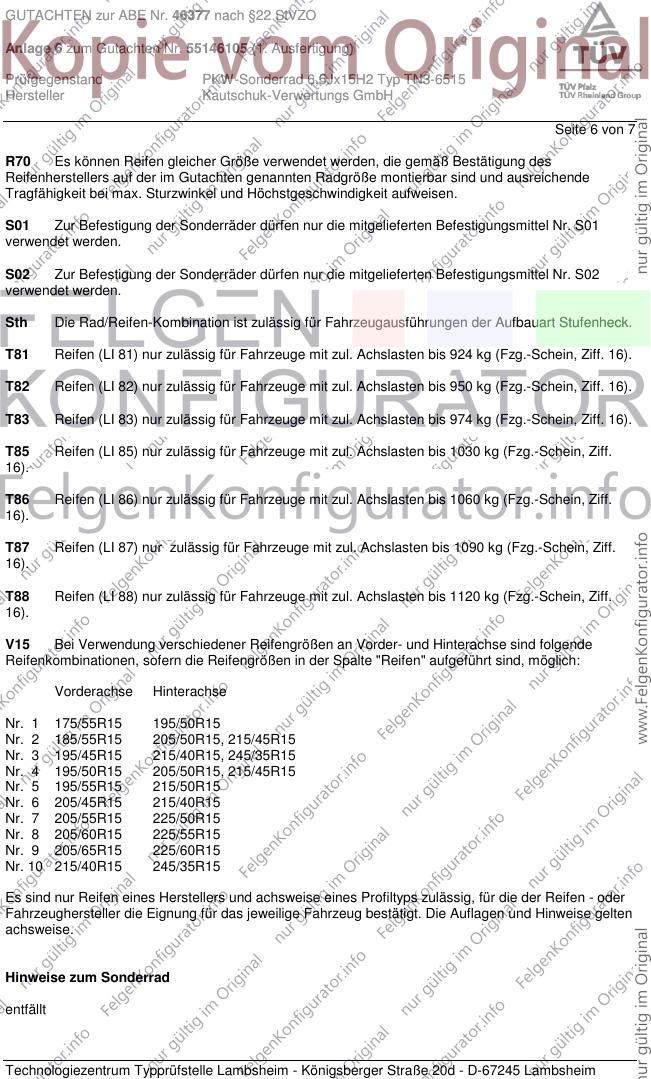

Seite 6 von 7
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff.
16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

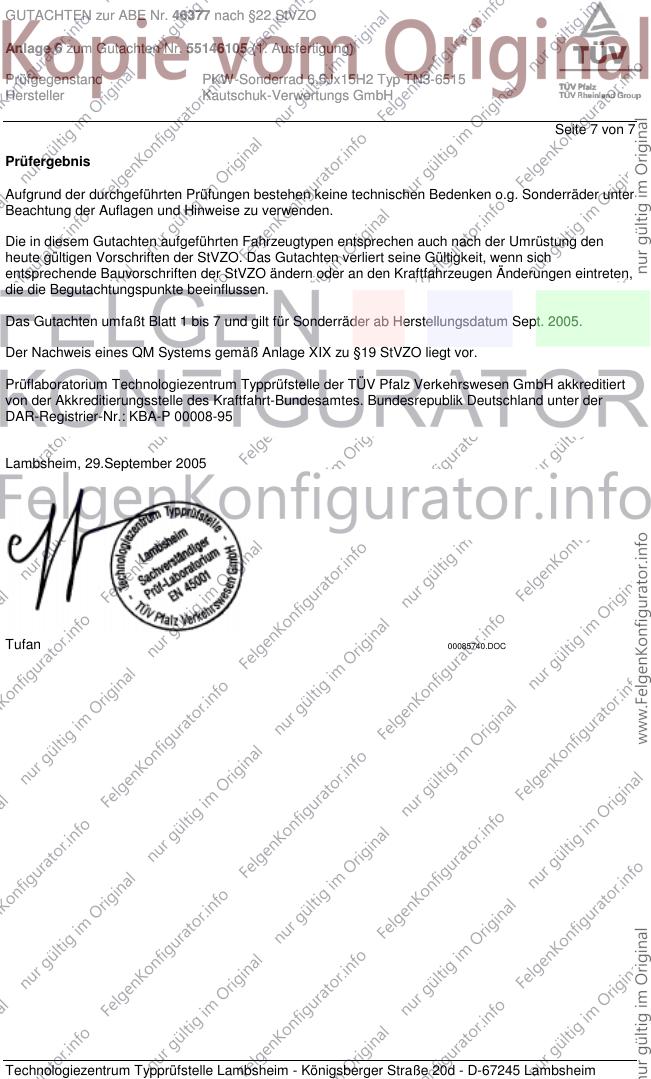

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Sept. 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.September 2005
Tufan 00085740.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
