GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 CO 808 B3/Z03 Ø63,3-57,1 5/100/57,1 35 615 2035
Kennzeichnungen
KBA-Nummer 46518
Herstellerzeichen rial
Radtyp und Ausführung CO 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 60° Kegel 120 30
S02 Mutter M12x1,5 60° Kegel 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55034506) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Daimler-Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 215/40R18 K46 K49 K50 T85 A01 A02 A04
8L 66-132 225/35R18 K46 K49 K50 T83 T87 A05 A08 A09
e1*95/54*0042*.., 66-132 225/40R18 K46 K49 K50 L02 A12 A14 A21
e1*98/14*0042*.. 66-132 245/35R18 K44 K46 K50 R03 V00 V18 S01
Audi A3 S3 154-180 225/35R18 T87 A02 A04 A05
8L 154-180 225/40R18 A01 L02 A08 A09 A12
e1*98/14*0042*.. A14 A21 S01
Audi TT 110-140 215/40R18 R37 T85 A02 A04 A05
8N 110-180 225/35R18 A01 L02 T83 T87 A08 A09 A12
e1*97/27,98/14, 110-180 225/40R18 A01 L02 A14 A21 Cbo
2001/116* 110-180 245/35R18 A01 K46 K50 K90 R03 Cpe V18 S01
0089, 0247*.. 110-180 255/35R18 A01 K46 K50 K90 R03 R70
Audi TT 3,2 184 225/40R18 L02 A01 A02 A04
8N 184 245/35R18 K46 K50 K90 R03 A05 A08 A09
e1*2001/116*0089*.. A12 A14 A21
Cbo Cpe V18
S01
Chrysler Sebring 104-149 215/45R18 K42 K49 K56 A01 A02 A04
JR 104-149 225/40R18 K15 K42 K49 K50 K56 A05 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K15 K42 K50 K56 R03 A12 A14 A21
- Limousine B02 Lim V18
S02
Chrysler Sebring 104-149 215/45R18 K42 K49 K56 A01 A02 A04
JR 104-149 225/40R18 K42 K49 K50 K56 A05 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K42 K50 K56 R03 A12 A14 A21
- Cabrio 104-149 245/40R18 K42 K50 K56 R03 B02 Cbo V18
104-149 255/35R18 K42 K44 K50 K56 R03 R70 S02
Chrysler Stratus 96-120 225/40R18 K42 K49 K50 K56 A01 A02 A04
JX 96-120 235/40R18 K42 K44 K45 K49 K50 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 245/35R18 K42 K44 K50 K56 R03 A12 A14 A21
B02 V18 S02
Chrysler PT Cruiser 100-105 215/40R18 K49 K50 T85 T89 A01 A02 A04
PT 100-105 225/40R18 K49 K50 T88 A05 A08 A09
e11*98/14*0058*.. 100-105 255/35R18 K44 K50 R03 R70 A12 A14 A21
- mit Automatik-Getr. B02 Cbo Flh
L02 V18 S02
Chrysler PT Cruiser 85-164 215/40R18 K49 K50 T85 A01 A02 A04
PT 85-164 225/40R18 K49 K50 T88 A05 A08 A09
e11*98/14*0058*.. 85-164 255/35R18 K44 K50 R03 R70 A12 A14 A21
- mit Handschaltung B02 Cbo Flh
V18 S02
Seat Ibiza / Cordoba 47-132 205/35R18 K46 K49 K50 T81 A01 A02 A04
6L 47-132 215/35R18 G01 K14 K27 K44 K45 K46 K49 A05 A08 A09
e9*98/14*0041*.. K50 T80 T84 A12 A14 A21
B01 Flh Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-132,154 245/35R18 A58 K44 K46 K50 R03 A01 A02 A04
1M 50-150 215/40R18 K46 K49 K50 R37 T85 A05 A08 A09
e9*97/27*0026*.., 50-150 225/35R18 K46 K49 K50 R37 T83 T87 A12 A14 A21
e9*98/14*0026*.. 50-154 225/40R18 K45 K46 K49 K50 Flh Lim Se4
V18 S01
Skoda Octavia 44-132 215/40R18 K46 K49 K50 T85 A01 A02 A04
1U 44-132 225/35R18 K44 K46 K49 K50 K56 T83 T87 A05 A08 A09
e11*95/54*0066*.. 44-132 225/40R18 K41 K44 K46 K49 K50 K56 L02 A12 A14 A21
Car K45 Lim
S01
VW Beetle, -Cabrio 55-125 215/40R18 K42 K45 K46 K90 T85 A01 A02 A04
9C, 1Y 55-125 225/35R18 K42 K45 K46 K90 T83 T87 A05 A08 A09
e1*97/27,98/14, 55-125 225/40R18 K42 K45 K46 K90 A12 A14 A21
2001/116*0106*.., Cbo Flh K49
e1*2001/116*0205*.. K50 S01
VW Fox 40,51,55 205/35R18 K44 K45 K46 K49 K50 T81 A01 A02 A04
5Z 40,51,55 215/35R18 G01 K41 K44 K45 K46 K49 K50 A05 A08 A09
e1*2001/116*0301*.. A12 A14 A21
Flh S01
VW Golf / Bora 50-132 245/35R18 A58 K44 K46 K50 R03 T88 T89 A01 A02 A04
1J 50-150 215/40R18 K46 K49 K50 R37 T85 T89 A05 A08 A09
e1*96/79, 98/14, 50-150 225/35R18 K46 K49 K50 T83 T87 A12 A14 A21
2001/116*0071*.. 50-177 225/40R18 K45 K46 K49 K50 T88 T89 Car Flh Sth
V00 V18 S01
VW Polo 40-110 205/35R18 K44 K49 T81 A01 A02 A04
9N 40-110 215/35R18 G01 K43 K44 K45 K49 T80 T84 A05 A08 A09
e1*98/14*0174*.., 40-110 225/30R18 K44 K45 K49 T82 A12 A14 A21
e1*2001/116*0174*.. Flh K46 K50
Npf Sth S01
VW Polo -Fun/Cross- 40-74 205/35R18 K42 T81 A01 A02 A04
9N 40-74 215/35R18 K42 T80 T84 A05 A08 A09
e1*2001/116*0174*.. A12 A14 A21
Flh KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH

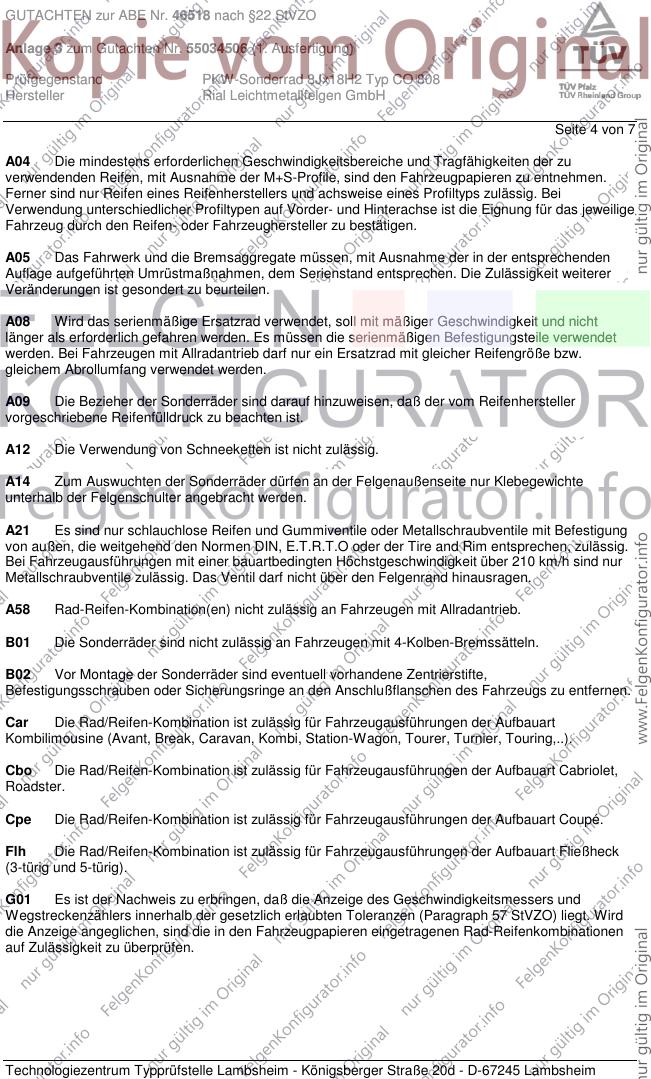

Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH

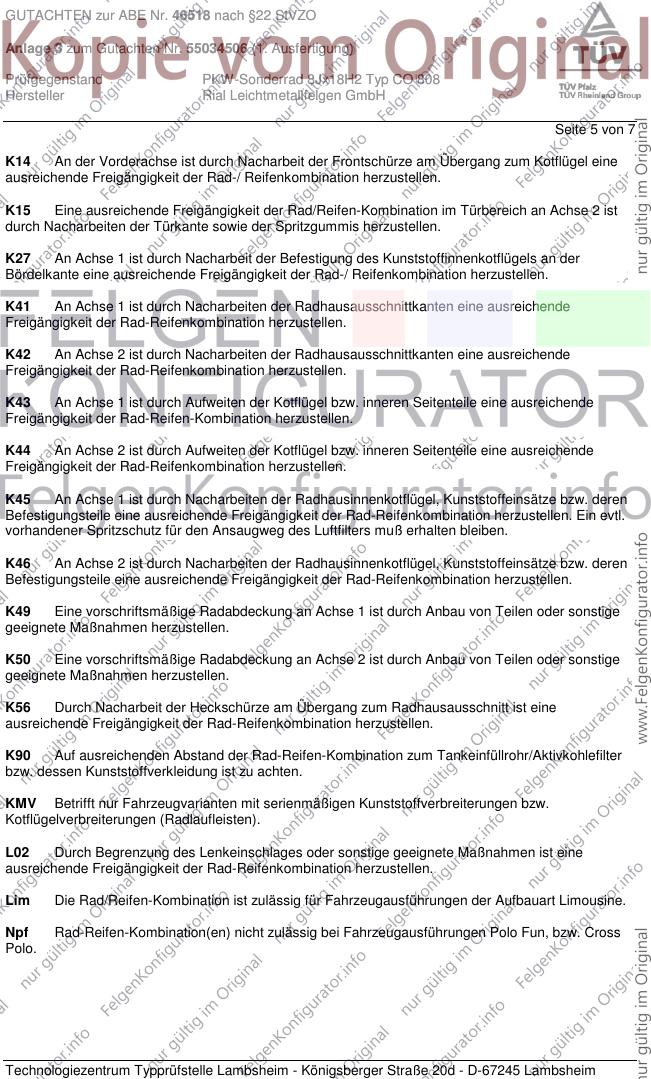

Seite 5 von 7
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Polo Fun, bzw. Cross
Polo.

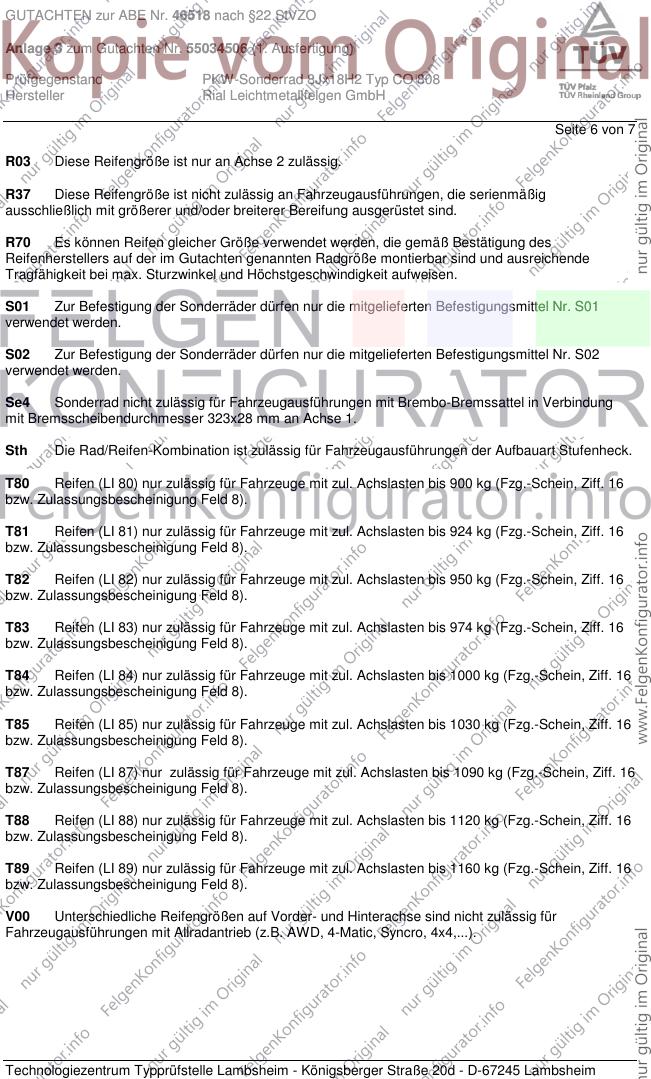

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

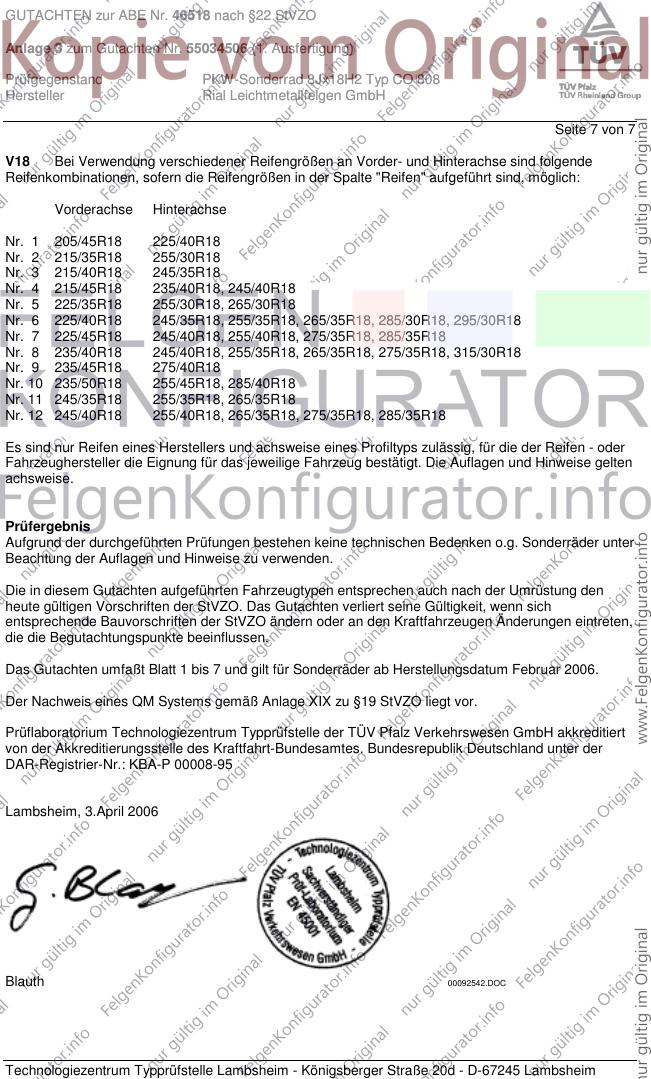

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.April 2006
Blauth 00092542.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
