GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 9
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B20
Typ B20-705
Radgröße 7,0Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 B20-705 X5/ 5/100/57,1 38 570 2150
BA03 N05 Ø63,4xØ57,1
Kennzeichnungen
KBA-Nummer 46923
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B20-705 (s.o.)
Radgröße 7,0Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55136106)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Daimler-Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 185/55R15 K46 M14 A01 A02 A04
8Z 55-81 195/50R15 B51 K46 A05 A08 A09
e1*98/14*0131*.., 55-81 195/55R15 B51 K45 K46 A12 A14 A21
e1*2001/116*0131*.. 55-81 215/45R15 B51 K45 K46 V15 S01
Audi A3 132 195/65R15 A33 M+S R09 A02 A04 A05
8L 66-110 185/65R15 A13 M+S M10 R09 A08 A09 A14
e1*95/54*0042*.., 66-110 195/65R15 A33 A21 B03 S01
e1*98/14*0042*.. 66-132 205/55R15 A12
66-132 205/60R15 A12
66-132 215/55R15 A01 A12 K49 K50
Chrysler Sebring 104-149 185/65R15 M+S M10 T87 T88 A02 A04 A05
JR 104-149 205/65R15 A08 A09 A12
e11*98/14*0138*.. 104-149 225/60R15 A01 K42 K50 R03 A14 A21 B02
- Cabrio B03 Cbo V15
S02
Chrysler Sebring 104-149 185/65R15 M+S M10 T87 T88 A02 A04 A05
JR 104-149 205/65R15 A08 A09 A12
e11*98/14*0138*.. 104-149 225/60R15 A01 K15 K42 K50 R03 A14 A21 B02
- Limousine B03 Lim V15
S02
Chrysler Stratus 96-120 185/65R15 K42 K50 K56 M10 R37 A01 A02 A04
JA (M.6.) 96-120 195/65R15 K42 K49 K50 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 205/60R15 K42 K45 K49 K50 K56 A12 A14 A21
B02 B03 S02
Chrysler Stratus 96-120 195/60R15 K42 K49 K56 T86 T87 T88 A01 A02 A04
JX 96-120 205/60R15 K42 K49 K50 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 215/60R15 K42 K44 K46 K49 K50 K56 A12 A14 A21
B02 B03 S02
Chrysler PT Cruiser 85-105 185/65R15 M+S M10 R09 T87 T88 A01 A02 A04
PT 85-110 195/65R15 A05 A08 A09
e11*98/14*0058*.. 85-110 205/60R15 A12 A14 A21
- mit Handschaltung B02 B03 B48
Cbo Flh S02
Chrysler PT Cruiser 100-105 185/65R15 M+S M10 R09 T87 T88 A01 A02 A04
PT 100-105 195/65R15 L02 A05 A08 A09
e11*98/14*0058*.. 100-105 205/60R15 L02 A12 A14 A21
- mit Automatik-Getr. B02 B03 B48
Cbo Flh S02
Seat Ibiza / Cordoba 47-110 185/55R15 M+S M14 T81 T82 T85 A02 A04 A05
6L 47-74 185/55R15 M14 R37 T81 T82 T85 A08 A09 A12
e9*98/14*0041*.., 47-74 195/50R15 R37 T82 A14 A21 B03
e9*2001/116*0041*.. 47-96 195/55R15 R09 Flh Sth V15
47-96 205/50R15 A01 K49 K50 K90 S01
47-96 215/45R15 A01 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-110 195/65R15 A33 R37 A02 A04 A05
1M 50-110 205/60R15 A12 A08 A09 A14
e9*97/27*0026*.., 50-110 215/60R15 A12 A21 B03 Flh
e9*98/14*0026*.. 50-110 225/55R15 A01 A12 K46 R03 Lim V15 S01
50-81 185/65R15 A13 M10 R37
Skoda Fabia 37-96 185/55R15 K49 K50 M14 T81 T82 T85 A01 A02 A04
6Y 37-96 195/50R15 K46 K49 K50 T82 T83 A05 A08 A09
e11*98/14*0123*.. 37-96 205/50R15 K46 K49 K50 A12 A14 A21
B03 Car Flh
Sth V15 S01
Skoda Octavia 44-110 195/65R15 A33 A02 A04 A05
1U 44-110 205/60R15 A01 A12 K46 K56 A08 A09 A14
e11*95/54*0066*.. A21 B03 Car
Lim S01
Skoda Roomster 47-77 185/55R15 M14 T82 T85 T86 A02 A04 A05
5J 47-77 195/50R15 A01 K50 T82 T83 A08 A09 A12
e11*2001/116*0291*. 47-77 195/55R15 A01 K44 K50 A14 A21 A58
47-77 205/50R15 A01 K44 K49 K50 S01
47-77 215/45R15 A01 K44 K50
VW Beetle, -Cabrio 55-110 195/65R15 R37 A02 A04 A05
9C, 1Y 55-110 205/55R15 A01 K45 K90 A08 A09 A12
e1*97/27,98/14, 55-110 205/60R15 A01 K45 K90 A14 A21 B03
2001/116*0106*.., Cbo Flh S01
e1*2001/116*0205*..
VW Corrado 85-118 195/50R15 T82 T84 A02 A04 A05
53I 85-140 185/55R15 M+S M14 A08 A09 A12
E664/1 85-140 205/50R15 A14 A21 B56
85-140 215/45R15 S01
VW Fox 40,51,55 185/55R15 K49 M14 A01 A02 A04
5Z 40,51,55 195/50R15 K49 A05 A08 A09
e1*2001/116*0301*.. 40,51,55 195/55R15 K49 A12 A14 A21
40,51,55 215/45R15 K49 K50 Flh Npf V15
S01
VW Golf (III), Vento 66-110 195/50R15 T82 T84 A02 A04 A05
1H, 1HX -/O, /1, /OF 66-128 215/45R15 A08 A09 A12
e1*96/79*0068*.., 66-128 185/55R15 M+S M14 R09 A14 A21 B56
F804, G156, F894 66-128 205/50R15 A01 K42 S01
VW Golf (IV), Bora 50-110 195/65R15 A33 R37 A02 A04 A05
1J 50-110 205/60R15 A12 A08 A09 A14
e1*96/79, 98/14, 50-110 225/55R15 A01 A12 K46 R03 A21 B03 Car
2001/116*0071*.. Flh Sth V15
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 185/55R15 M+S M14 T81 T82 A02 A04 A05
9N 40-110 195/50R15 M+S T82 T83 A08 A09 A12
e1*98/14*0174*.., 40-77 185/55R15 M14 R37 T81 T82 A14 A21 Flh
e1*2001/116*0174*.. 40-77 195/50R15 T82 T83 Npf Sth V15
40-96 195/55R15 R09 S01
40-96 195/55R15 A01 G03
40-96 205/50R15 A01 K46 K49 K50
40-96 215/45R15 A01 K49 K50
VW Polo -Fun/Cross- 40-77 185/60R15 M+S M11 A02 A04 A05
9N 40-77 195/55R15 M+S A08 A09 A12
e1*2001/116*0174*.. 40-77 205/50R15 M+S A14 A21 Flh
KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH

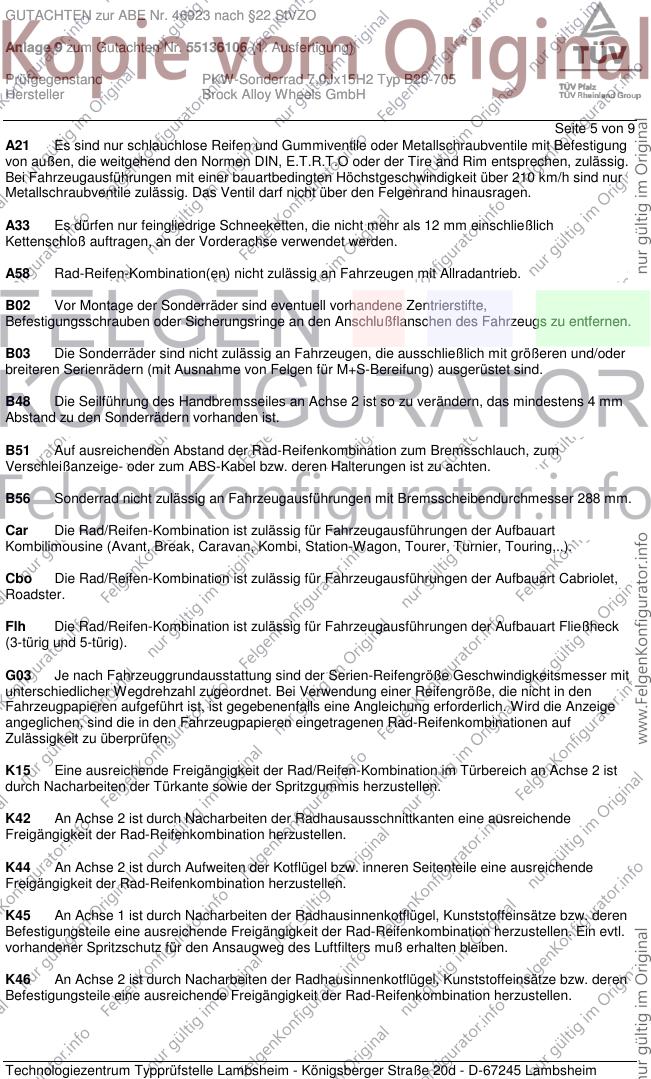

Seite 5 von 9
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
B51 Auf ausreichenden Abstand der Rad-Reifenkombination zum Bremsschlauch, zum
Verschleißanzeige- oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH

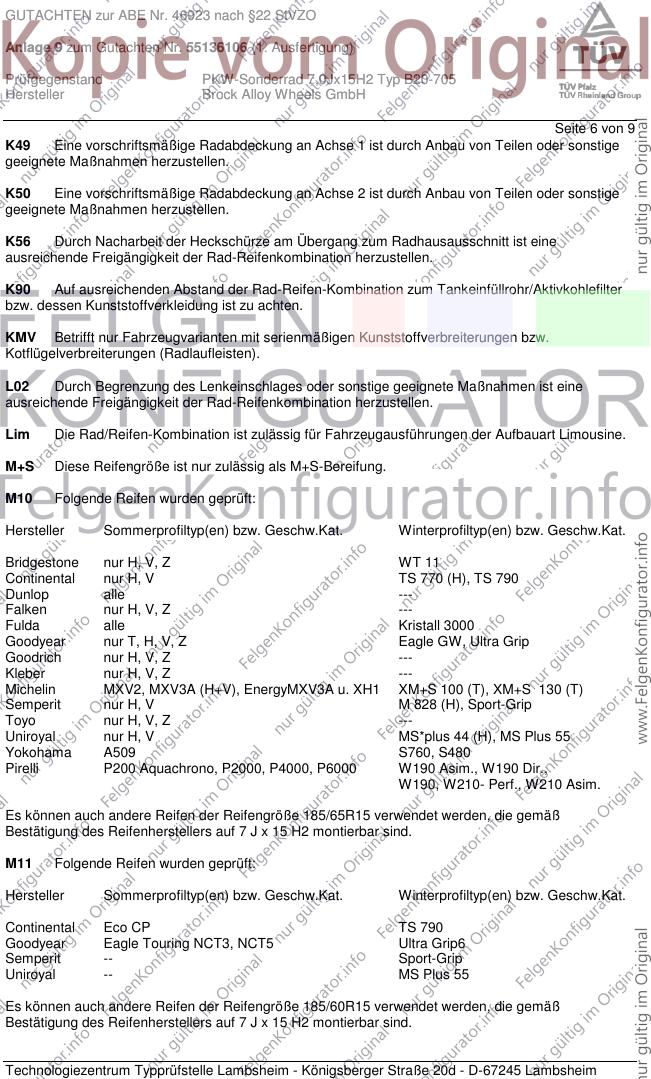

Seite 6 von 9
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone nur H, V, Z WT 11
Continental nur H, V TS 770 (H), TS 790
Dunlop alle ---
Falken nur H, V, Z ---
Fulda alle Kristall 3000
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Semperit nur H, V M 828 (H), Sport-Grip
Toyo nur H, V, Z ---
Uniroyal nur H, V MS*plus 44 (H), MS Plus 55
Yokohama A509 S760, S480
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
M11 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental Eco CP TS 790
Goodyear Eagle Touring NCT3, NCT5 Ultra Grip6
Semperit -- Sport-Grip
Uniroyal -- MS Plus 55
Es können auch andere Reifen der Reifengröße 185/60R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH

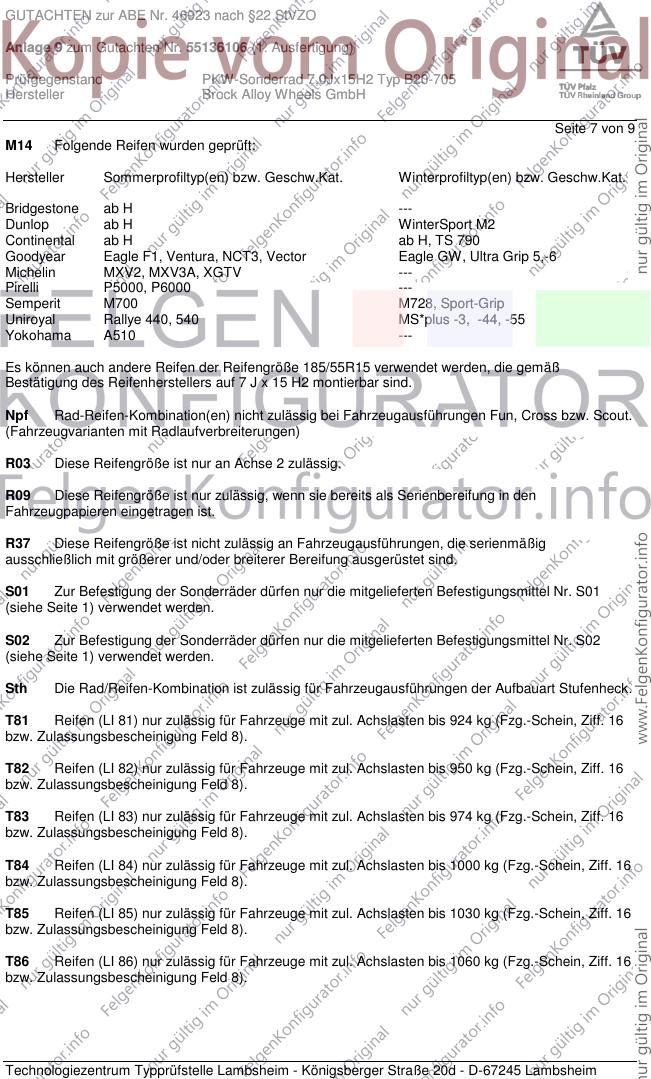

Seite 7 von 9
M14 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone ab H ---
Dunlop ab H WinterSport M2
Continental ab H ab H, TS 790
Goodyear Eagle F1, Ventura, NCT3, Vector Eagle GW, Ultra Grip 5,-6
Michelin MXV2, MXV3A, XGTV ---
Pirelli P5000, P6000 ---
Semperit M700 M728, Sport-Grip
Uniroyal Rallye 440, 540 MS*plus -3, -44, -55
Yokohama A510 ---
Es können auch andere Reifen der Reifengröße 185/55R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH

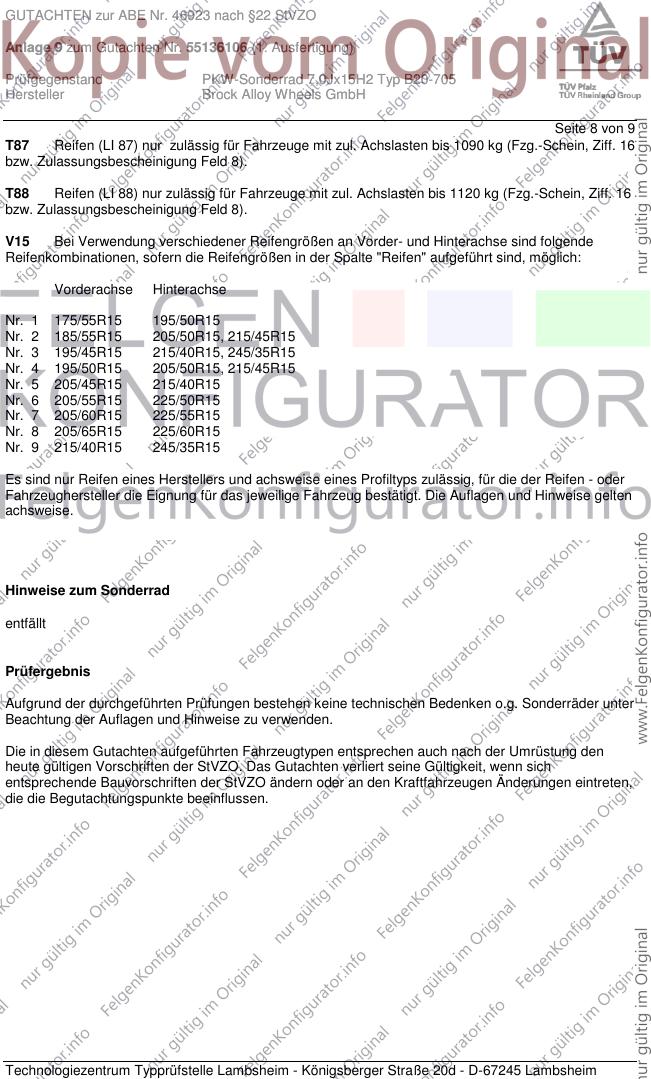

Seite 8 von 9
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46923 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55136106 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx15H2 Typ B20-705
Hersteller Brock Alloy Wheels GmbH

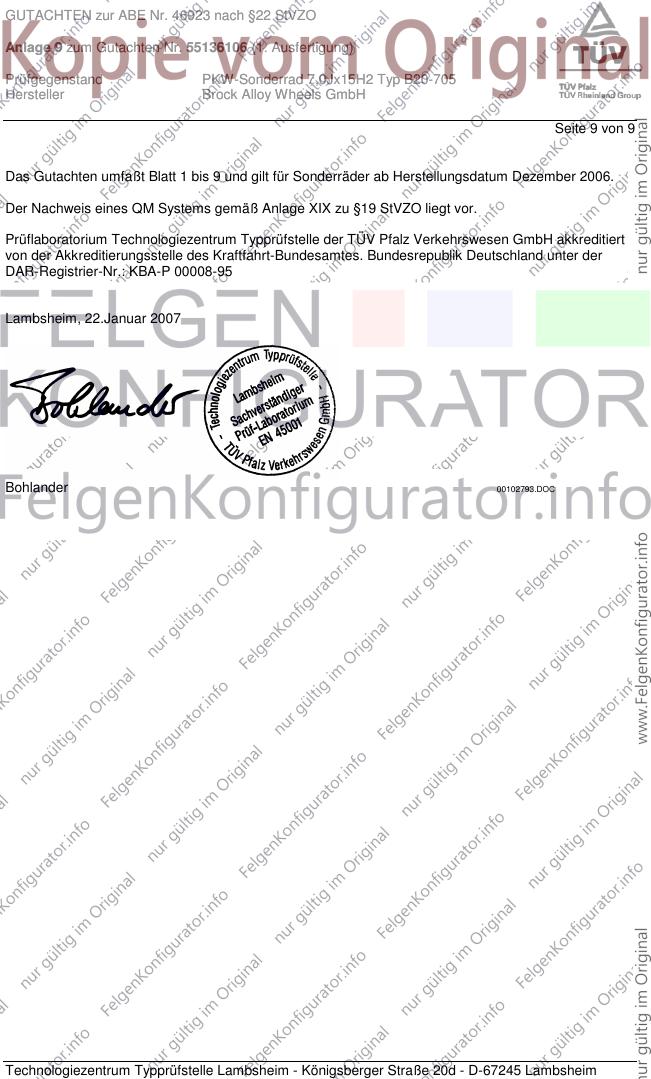

Seite 9 von 9
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Januar 2007
Bohlander 00102793.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
