GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 1 von 9
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 102 02086/3
Prüfgegenstand PKW-Sonderrad
Modell RC10
Typ RC10 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V2 RC10 807 V2/ohne Ring 5/100/57,1 35 650 1965
X5 RC10 807 X5/
BA03 N5 Ø63,4-Ø57,1
Kennzeichnungen
KBA-Nummer 45775
Herstellerzeichen RCD
Radtyp und Ausführung RC10 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55157704)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Chrysler, Daimler-Chrysler, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

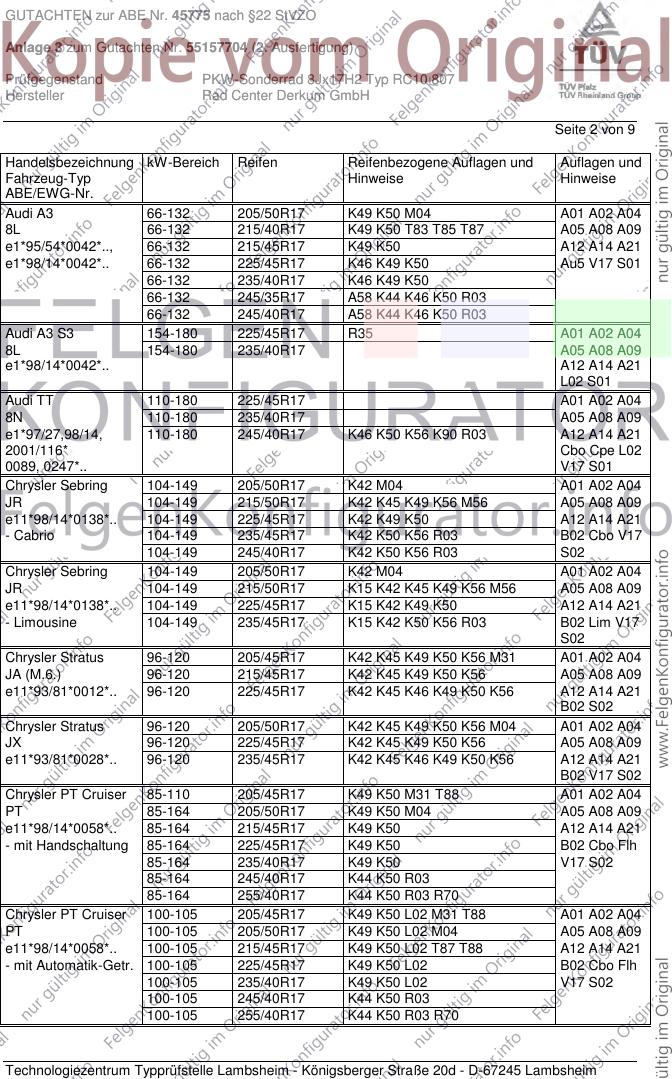

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 205/50R17 K49 K50 M04 A01 A02 A04
8L 66-132 215/40R17 K49 K50 T83 T85 T87 A05 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K49 K50 A12 A14 A21
e1*98/14*0042*.. 66-132 225/45R17 K46 K49 K50 Au5 V17 S01
66-132 235/40R17 K46 K49 K50
66-132 245/35R17 A58 K44 K46 K50 R03
66-132 245/40R17 A58 K44 K46 K50 R03
Audi A3 S3 154-180 225/45R17 R35 A01 A02 A04
8L 154-180 235/40R17 A05 A08 A09
e1*98/14*0042*.. A12 A14 A21
L02 S01
Audi TT 110-180 225/45R17 A01 A02 A04
8N 110-180 235/40R17 A05 A08 A09
e1*97/27,98/14, 110-180 245/40R17 K46 K50 K56 K90 R03 A12 A14 A21
2001/116* Cbo Cpe L02
0089, 0247*.. V17 S01
Chrysler Sebring 104-149 205/50R17 K42 M04 A01 A02 A04
JR 104-149 215/50R17 K42 K45 K49 K56 M56 A05 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K42 K49 K50 A12 A14 A21
- Cabrio 104-149 235/45R17 K42 K50 K56 R03 B02 Cbo V17
104-149 245/40R17 K42 K50 K56 R03 S02
Chrysler Sebring 104-149 205/50R17 K42 M04 A01 A02 A04
JR 104-149 215/50R17 K15 K42 K45 K49 K56 M56 A05 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K15 K42 K49 K50 A12 A14 A21
- Limousine 104-149 235/45R17 K15 K42 K50 K56 R03 B02 Lim V17
S02
Chrysler Stratus 96-120 205/45R17 K42 K45 K49 K50 K56 M31 A01 A02 A04
JA (M.6.) 96-120 215/45R17 K42 K45 K49 K50 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 225/45R17 K42 K45 K46 K49 K50 K56 A12 A14 A21
B02 S02
Chrysler Stratus 96-120 205/50R17 K42 K45 K49 K50 K56 M04 A01 A02 A04
JX 96-120 225/45R17 K42 K45 K49 K50 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K42 K45 K46 K49 K50 K56 A12 A14 A21
B02 V17 S02
Chrysler PT Cruiser 85-110 205/45R17 K49 K50 M31 T88 A01 A02 A04
PT 85-164 205/50R17 K49 K50 M04 A05 A08 A09
e11*98/14*0058*.. 85-164 215/45R17 K49 K50 A12 A14 A21
- mit Handschaltung 85-164 225/45R17 K49 K50 B02 Cbo Flh
85-164 235/40R17 K49 K50 V17 S02
85-164 245/40R17 K44 K50 R03
85-164 255/40R17 K44 K50 R03 R70
Chrysler PT Cruiser 100-105 205/45R17 K49 K50 L02 M31 T88 A01 A02 A04
PT 100-105 205/50R17 K49 K50 L02 M04 A05 A08 A09
e11*98/14*0058*.. 100-105 215/45R17 K49 K50 L02 T87 T88 A12 A14 A21
- mit Automatik-Getr. 100-105 225/45R17 K49 K50 L02 B02 Cbo Flh
100-105 235/40R17 K49 K50 L02 V17 S02
100-105 245/40R17 K44 K50 R03
100-105 255/40R17 K44 K50 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

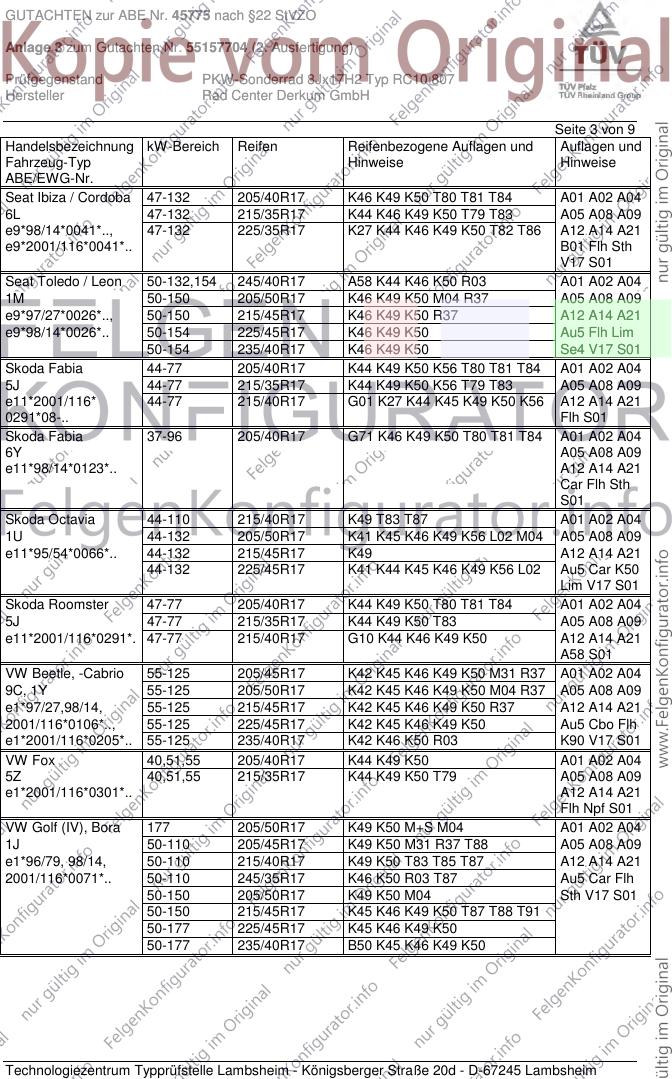

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 47-132 205/40R17 K46 K49 K50 T80 T81 T84 A01 A02 A04
6L 47-132 215/35R17 K44 K46 K49 K50 T79 T83 A05 A08 A09
e9*98/14*0041*.., 47-132 225/35R17 K27 K44 K46 K49 K50 T82 T86 A12 A14 A21
e9*2001/116*0041*.. B01 Flh Sth
V17 S01
Seat Toledo / Leon 50-132,154 245/40R17 A58 K44 K46 K50 R03 A01 A02 A04
1M 50-150 205/50R17 K46 K49 K50 M04 R37 A05 A08 A09
e9*97/27*0026*.., 50-150 215/45R17 K46 K49 K50 R37 A12 A14 A21
e9*98/14*0026*.. 50-154 225/45R17 K46 K49 K50 Au5 Flh Lim
50-154 235/40R17 K46 K49 K50 Se4 V17 S01
Skoda Fabia 44-77 205/40R17 K44 K49 K50 K56 T80 T81 T84 A01 A02 A04
5J 44-77 215/35R17 K44 K49 K50 K56 T79 T83 A05 A08 A09
e11*2001/116* 44-77 215/40R17 G01 K27 K44 K45 K49 K50 K56 A12 A14 A21
0291*08-.. Flh S01
Skoda Fabia 37-96 205/40R17 G71 K46 K49 K50 T80 T81 T84 A01 A02 A04
6Y A05 A08 A09
e11*98/14*0123*.. A12 A14 A21
Car Flh Sth
S01
Skoda Octavia 44-110 215/40R17 K49 T83 T87 A01 A02 A04
1U 44-132 205/50R17 K41 K45 K46 K49 K56 L02 M04 A05 A08 A09
e11*95/54*0066*.. 44-132 215/45R17 K49 A12 A14 A21
44-132 225/45R17 K41 K44 K45 K46 K49 K56 L02 Au5 Car K50
Lim V17 S01
Skoda Roomster 47-77 205/40R17 K44 K49 K50 T80 T81 T84 A01 A02 A04
5J 47-77 215/35R17 K44 K49 K50 T83 A05 A08 A09
e11*2001/116*0291*. 47-77 215/40R17 G10 K44 K46 K49 K50 A12 A14 A21
A58 S01
VW Beetle, -Cabrio 55-125 205/45R17 K42 K45 K46 K49 K50 M31 R37 A01 A02 A04
9C, 1Y 55-125 205/50R17 K42 K45 K46 K49 K50 M04 R37 A05 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K42 K45 K46 K49 K50 R37 A12 A14 A21
2001/116*0106*.., 55-125 225/45R17 K42 K45 K46 K49 K50 Au5 Cbo Flh
e1*2001/116*0205*.. 55-125 235/40R17 K42 K46 K50 R03 K90 V17 S01
VW Fox 40,51,55 205/40R17 K44 K49 K50 A01 A02 A04
5Z 40,51,55 215/35R17 K44 K49 K50 T79 A05 A08 A09
e1*2001/116*0301*.. A12 A14 A21
Flh Npf S01
VW Golf (IV), Bora 177 205/50R17 K49 K50 M+S M04 A01 A02 A04
1J 50-110 205/45R17 K49 K50 M31 R37 T88 A05 A08 A09
e1*96/79, 98/14, 50-110 215/40R17 K49 K50 T83 T85 T87 A12 A14 A21
2001/116*0071*.. 50-110 245/35R17 K46 K50 R03 T87 Au5 Car Flh
50-150 205/50R17 K49 K50 M04 Sth V17 S01
50-150 215/45R17 K45 K46 K49 K50 T87 T88 T91
50-177 225/45R17 K45 K46 K49 K50
50-177 235/40R17 B50 K45 K46 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

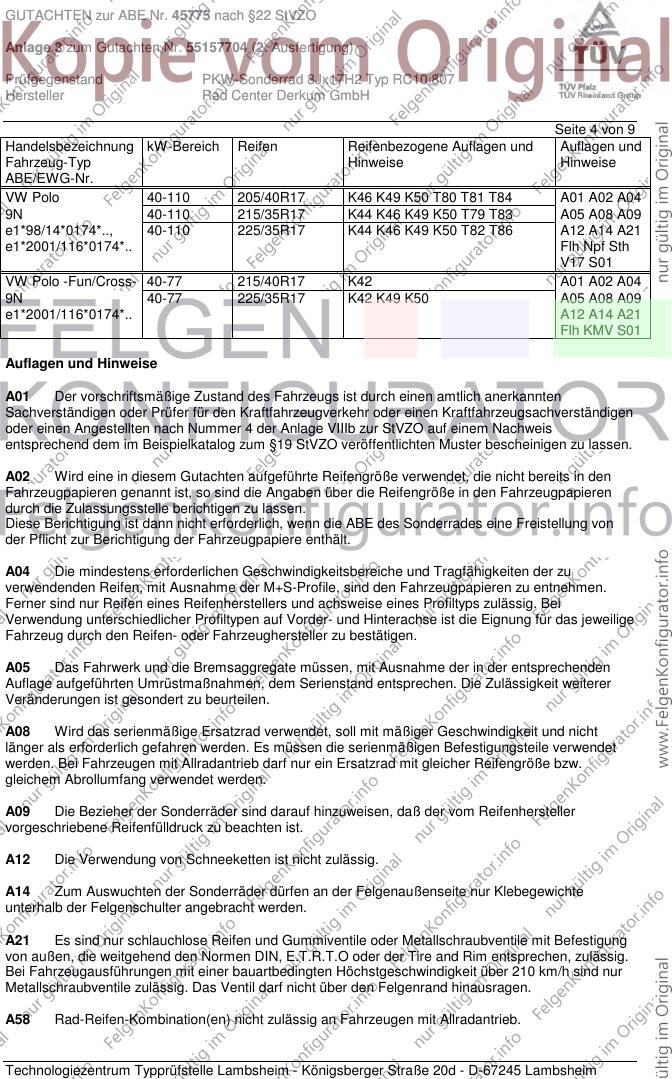

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 205/40R17 K46 K49 K50 T80 T81 T84 A01 A02 A04
9N 40-110 215/35R17 K44 K46 K49 K50 T79 T83 A05 A08 A09
e1*98/14*0174*.., 40-110 225/35R17 K44 K46 K49 K50 T82 T86 A12 A14 A21
e1*2001/116*0174*.. Flh Npf Sth
V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 K42 A01 A02 A04
9N 40-77 225/35R17 K42 K49 K50 A05 A08 A09
e1*2001/116*0174*.. A12 A14 A21
Flh KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

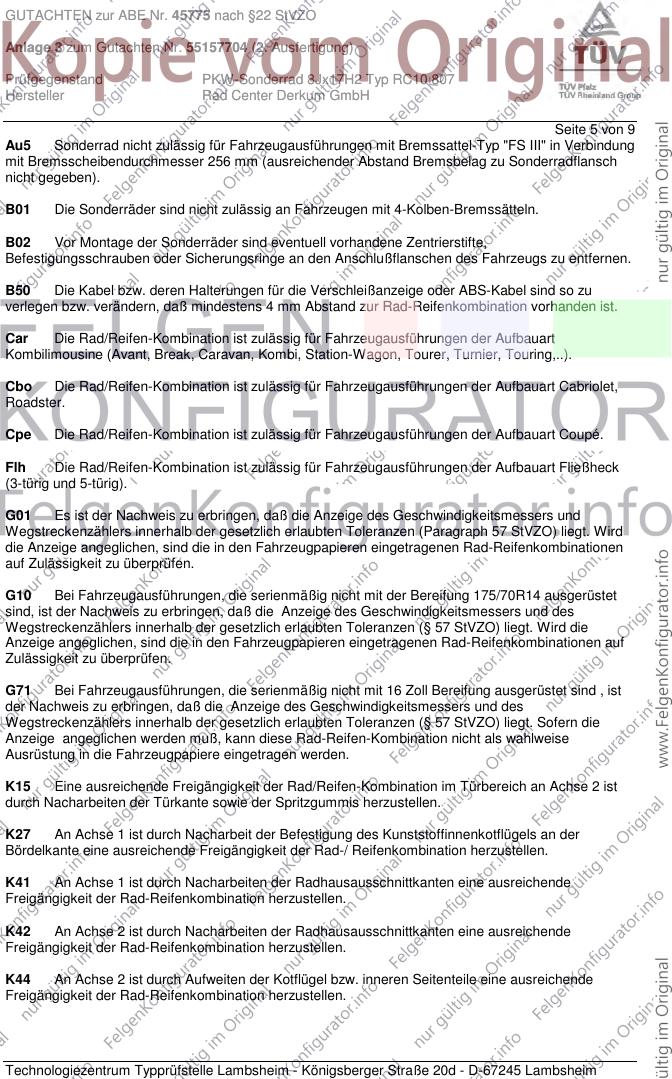

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 5 von 9
Au5 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremssattel-Typ "FS III" in Verbindung
mit Bremsscheibendurchmesser 256 mm (ausreichender Abstand Bremsbelag zu Sonderradflansch
nicht gegeben).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. verändern, daß mindestens 4 mm Abstand zur Rad-Reifenkombination vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G10 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 175/70R14 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G71 Bei Fahrzeugausführungen, die serienmäßig nicht mit 16 Zoll Bereifung ausgerüstet sind , ist
der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

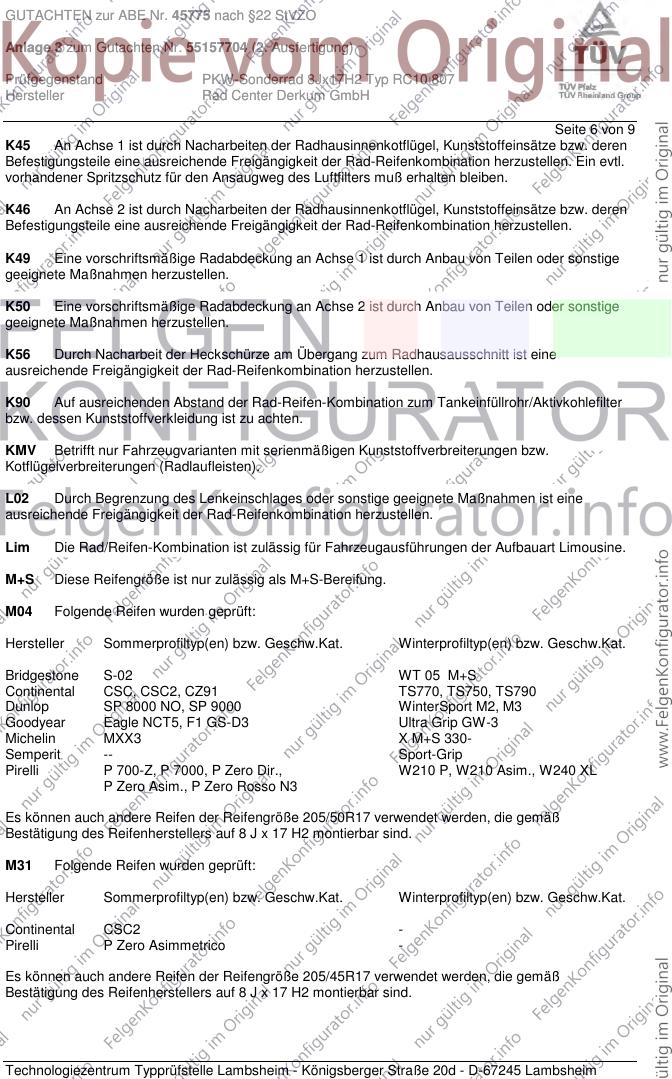

Seite 6 von 9
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone S-02 WT 05 M+S
Continental CSC, CSC2, CZ91 TS770, TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip GW-3
Michelin MXX3 X M+S 330-
Semperit -- Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim., W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M31 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC2 -
Pirelli P Zero Asimmetrico -
Es können auch andere Reifen der Reifengröße 205/45R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

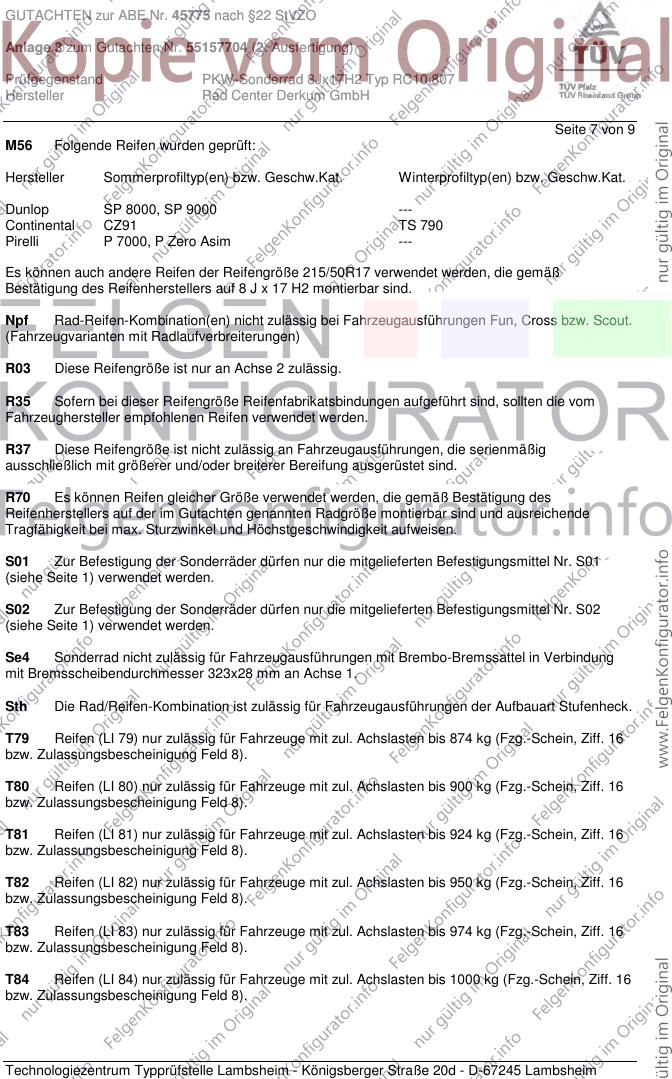

Seite 7 von 9
M56 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Continental CZ91 TS 790
Pirelli P 7000, P Zero Asim ---
Es können auch andere Reifen der Reifengröße 215/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

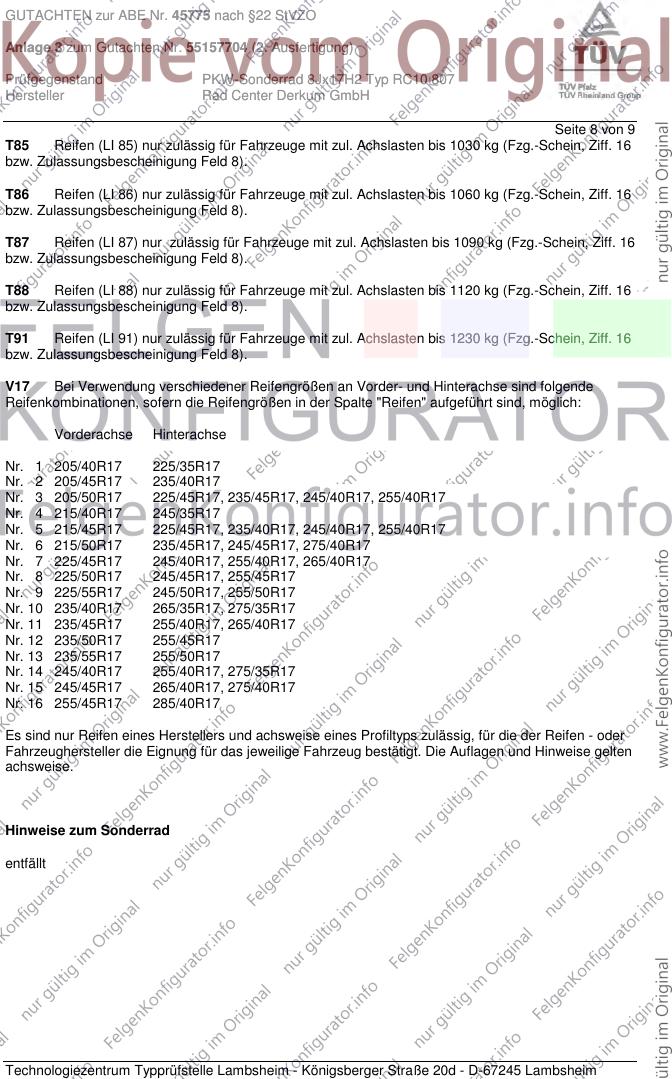

Seite 8 von 9
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55157704 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

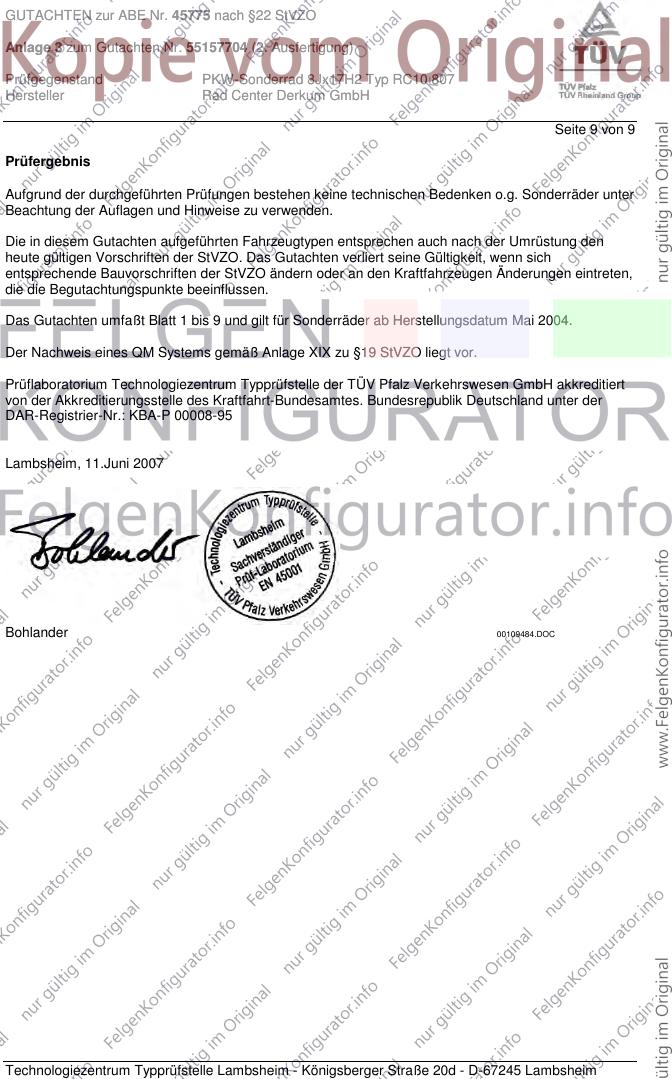

Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Juni 2007
Bohlander 00109484.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
