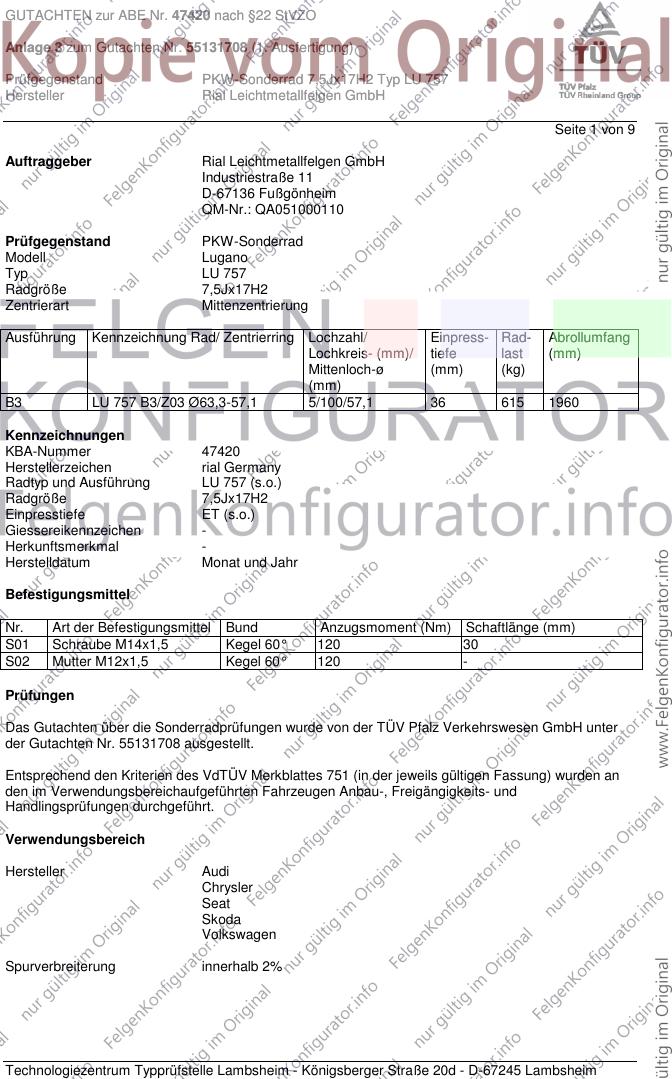

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 9
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 LU 757 B3/Z03 Ø63,3-57,1 5/100/57,1 36 615 1960
Kennzeichnungen
KBA-Nummer 47420
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55131708 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 205/40R17 K42 K45 K46 L02 A01 A02 A04
8Z A05 A08 A09
e1*98/14*0131*.., A12 A19 A99
e1*2001/116*0131*.. B50 S01
Audi A3 66-132 205/50R17 K1c K2b A01 A02 A04
8L 66-132 215/40R17 K1c T83 T85 A05 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b A12 A19 A99
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b V17 S01
66-132 235/40R17 K1c K2b K46 R70
66-132 245/35R17 K2b K46 R03 R70
66-132 245/40R17 K2b K42 K46 R03 R70
Chrysler PT Cruiser 100-110 205/45R17 L02 T88 A01 A02 A04
PT 100-110 205/50R17 K1a K2b L02 A05 A08 A09
e11*98/14*0058*.. 100-110 215/45R17 K1a K2b L02 T87 T88 A12 A19 A99
- mit Automatik-Getr. 100-110 225/45R17 K1a K2b L02 B02 Cbo Flh
100-110 235/40R17 K1a K2b L02 R70 V17 S02
100-110 245/40R17 K2c R03 R70
Chrysler PT Cruiser 85-110 205/45R17 R37 T88 A02 A04 A05
PT 85-164 205/50R17 A01 K1a K2b A08 A09 A12
e11*98/14*0058*.. 85-164 215/45R17 A01 K1a K2b T87 T88 A19 A99 B02
- mit Handschaltung 85-164 225/45R17 A01 K1a K2b Cbo Flh V17
85-164 235/40R17 A01 K1a K2b R70 S02
85-164 245/40R17 A01 K2c R03 R70
Chrysler Sebring 104-149 205/50R17 K42 A01 A02 A04
JR 104-149 215/50R17 K1a K42 K45 K56 L02 A05 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K1a K2b K42 A12 A19 A99
- Cabrio 104-149 235/45R17 K2b K42 K56 R03 B02 Cbo V17
104-149 245/40R17 K2b K42 K56 R03 R70 S02
Chrysler Sebring 104-149 205/50R17 K42 A01 A02 A04
JR 104-149 215/50R17 K1c K42 K56 A05 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K1c K2b K42 A12 A19 A99
- Limousine 104-149 235/45R17 K15 K2c K42 K56 R03 B02 Lim V17
104-149 245/40R17 K15 K2c K42 K56 R03 R70 S02
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 A01 A02 A04
JA (M.6.) 96-120 205/50R17 K1a K2c K42 K45 K46 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 215/45R17 K1a K2c K42 K45 K56 A12 A19 A99
96-120 225/45R17 K1a K2c K42 K45 K46 K56 B02 V17 S02
96-120 235/40R17 K2c K42 K46 K56 R03 R70
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 A01 A02 A04
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A12 A19 A99
B02 V17 S02
Seat Ibiza 51-77 205/40R17 K1a K1b K2b T80 T81 T84 A01 A02 A04
6J 51-77 215/35R17 K1c K2b T79 T83 A05 A08 A09
e9*2001/116*0067*.. 51-77 215/40R17 K1c K2b A12 A19 A99
51-77 225/35R17 K1c K2b K44 K46 Flh V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2b T80 T81 T84 A01 A02 A04
6L 44-132 215/35R17 K1c K2a K2b T79 T83 A05 A08 A09
e9*98/14*0041*.., 44-132 225/35R17 K1c K2a K2b K46 K90 T82 T86 A12 A19 A99
e9*2001/116*0041*.. B01 Flh Sth
V17 S01
Seat Toledo / Leon 50-150 205/50R17 R37 A02 A04 A05
1M 50-150 215/45R17 R37 A08 A09 A12
e9*97/27*0026*.., 50-150 235/40R17 A01 K2c K46 R03 R70 A19 A99 Flh
e9*98/14*0026*.. 50-154 225/45R17 Lim Se4 V17
50-154 245/40R17 A01 K2c K44 K46 R03 R70 S01
Sko. Roomster Scout 59,63,77 205/40R17 T81 T84 A02 A04 A05
5J 59,63,77 215/35R17 A01 K2b K44 T83 A08 A09 A12
e11*2001/116*0291*. 59,63,77 215/40R17 A01 G01 K2b K44 K46 A19 A58 A99
59,63,77 225/35R17 A01 K1a K2b K44 T82 T86 KMV V17 S01
Skoda Fabia 44-77 205/40R17 K1c K2b K44 T80 T81 T84 A01 A02 A04
5J 44-77 215/35R17 K1c K2b K44 T79 T83 A05 A08 A09
e11*2001/116* 44-77 215/40R17 G01 K1c K2b K44 K56 A12 A19 A99
0291*08-.. Car Flh S01
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A01 A02 A04
6Y 37-96 215/35R17 K1c K2c K46 T79 T83 A05 A08 A09
e11*98/14*0123*.. A12 A19 A99
Car Flh Sth
S01
Skoda Octavia 44-110 215/40R17 K1c K2b T83 A01 A02 A04
1U 44-132 205/50R17 K44 K46 K56 A05 A08 A09
e11*95/54*0066*.. 44-132 215/45R17 K1c K2b A12 A19 A99
44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56 Car Lim V17
S01
Skoda Praktik 51,59,63 205/40R17 K2b K44 T80 T81 T84 A01 A02 A04
5J 51,59,63 215/35R17 K1a K2b K44 T83 A05 A08 A09
N083 51,59,63 215/40R17 G10 K1a K2b K44 K46 T83 T87 A12 A19 A58
51,59,63 225/35R17 K1c K2c K44 T82 T86 A99 V17 S01
Skoda Roomster 47-77 205/40R17 K2b K44 T80 T81 T84 A01 A02 A04
5J 47-77 215/35R17 K1a K2b K44 T83 A05 A08 A09
e11*2001/116*0291*. 47-77 215/40R17 G10 K1a K2b K44 K46 A12 A19 A58
47-77 225/35R17 K1c K2c K44 A99 Npf V17
S01
VW Beetle, -Cabrio 55-125 205/45R17 K1c R37 A01 A02 A04
9C, 1Y 55-125 205/50R17 K1c K2b K42 K45 K46 K90 R37 A05 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A12 A19 A99
2001/116*0106*.., 55-125 225/45R17 K1c K2b K42 K45 K46 K90 L02 Cbo Flh V17
e1*2001/116*0205*.. 55-125 235/40R17 K2b K42 K46 K90 R03 R70 S01
VW Corrado 85-140 205/40R17 K1a K2b K42 T80 T81 T84 A01 A02 A04
53I A05 A08 A09
E664/1 A12 A19 A99
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Fox 40,51,55 205/40R17 K1c K2b A01 A02 A04
5Z 40,51,55 215/35R17 K1c K2b K44 T79 A05 A08 A09
e1*2001/116*0301*.. 40,51,55 225/35R17 K2c K44 R03 A12 A19 A99
Flh Npf V17
S01
VW Golf (III), Vento 66-140 205/40R17 K42 T80 T81 T84 A01 A02 A04
1H, 1HX -/O, /1, /OF 66-140 215/40R17 G01 K1a K2b K41 K42 K45 T83 A05 A08 A09
e1*96/79*0068*.., 66-140 225/35R17 K1c K2b K41 K42 K45 K56 T82 A12 A19 A99
F804, G156, F894 T86 V17 S01
VW Golf (IV), Bora 177 205/50R17 M+S A02 A04 A05
1J 50-110 205/45R17 R37 T88 A08 A09 A12
e1*96/79, 98/14, 50-150 205/50R17 R37 A19 A99 Car
2001/116*0071*.. 50-150 215/45R17 A01 K1a K2b R37 T87 T88 T91 Flh Sth V17
50-177 225/45R17 A01 K1c K2b K45 K46 S01
50-177 235/40R17 A01 B50 K1c K2b K45 K46 R70
VW Passat 81-128 205/40R17 K45 K56 T84 A01 A02 A04
35I 81-128 215/40R17 G01 K1a K42 K45 K56 T83 T85 A05 A08 A09
E657, /1 81-128 225/35R17 K1a K2c K41 K42 K45 K56 T86 A12 A19 A99
B51 V17 S01
VW Passat 85-135 205/40R17 K45 K56 T84 A01 A02 A04
35I-299 85-135 215/40R17 G01 K1a K42 K45 K56 T85 T87 A05 A08 A09
E960 85-135 225/35R17 K1a K2c K41 K42 K45 K56 T86 A12 A19 A99
B51 S01
VW Polo 40-110 205/40R17 K1a K2b T80 T81 T84 A01 A02 A04
9N 40-110 215/35R17 K1a K2b K46 T79 T83 A05 A08 A09
e1*98/14*0174*.., 40-110 225/35R17 K1a K2c K44 K46 T82 T86 A12 A19 A99
e1*2001/116*0174*.. Flh Npf Sth
V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 A02 A04 A05
9N 40-77 225/35R17 A08 A09 A12
e1*2001/116*0174*.. A19 A99 Flh
KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 9
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 9
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 9
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH

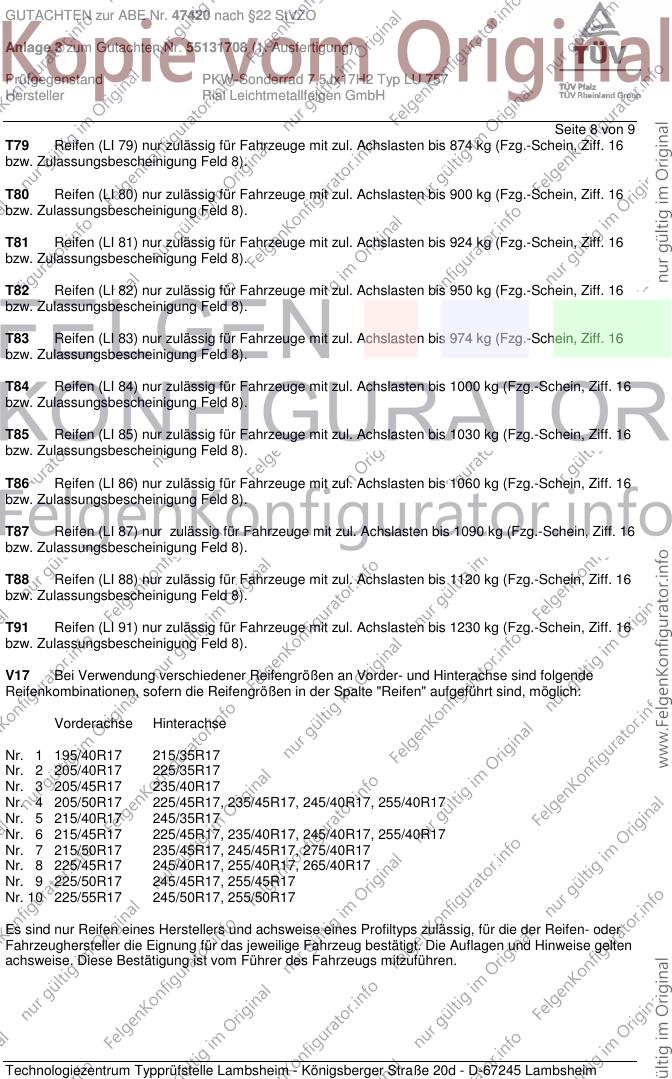

Seite 8 von 9
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55131708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 17.07.2008 durchgeführt.
Die Verwendungsprüfung fand am 13.1.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Januar 2009
Blauth 00130823.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
