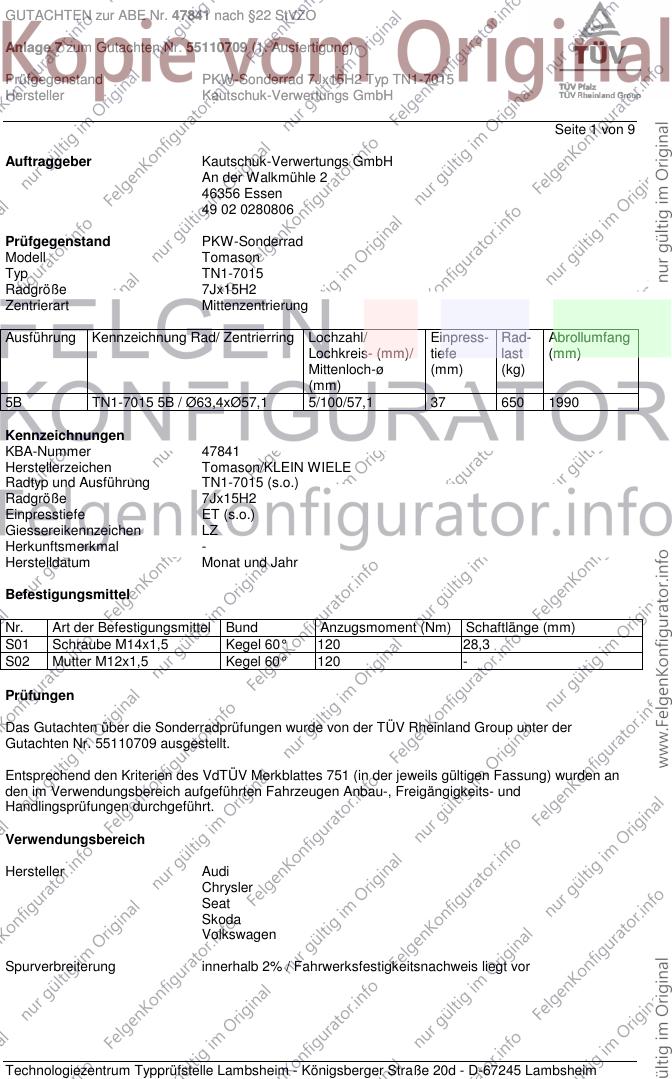

GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 9
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN1-7015
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B TN1-7015 5B / Ø63,4xØ57,1 5/100/57,1 37 650 1990
Kennzeichnungen
KBA-Nummer 47841
Herstellerzeichen Tomason/KLEIN WIELE
Radtyp und Ausführung TN1-7015 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55110709 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 185/55R15 K46 R70 A01 A02 A04
8Z 55-81 195/50R15 B51 K46 A05 A08 A09
e1*98/14*0131*.., 55-81 195/55R15 B51 K45 K46 A12 A14 A19
e1*2001/116*0131*.. 55-81 215/45R15 B51 K45 K46 V15 S01
Audi A3 132 195/65R15 A33 M+S R09 A02 A04 A05
8L 66-110 185/65R15 A13 M+S R09 R70 A08 A09 A14
e1*95/54*0042*.., 66-110 195/65R15 A33 A19 B03 S01
e1*98/14*0042*.. 66-132 205/55R15 A12
66-132 205/60R15 A12
66-132 215/55R15 A01 A12 K1c K2b
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 R70 T87 T88 A01 A02 A04
PT 85-110 195/65R15 A05 A08 A09
e11*98/14*0058*.. 85-110 205/60R15 K1a A12 A14 A19
- mit Handschaltung B02 B03 B25
Cbo Flh S02
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 R70 T87 T88 A01 A02 A04
PT 100-110 195/65R15 L02 A05 A08 A09
e11*98/14*0058*.. 100-110 205/60R15 K1a L02 A12 A14 A19
- mit Automatik-Getr. B02 B03 B25
Cbo Flh S02
Chrysler Sebring 104-149 185/65R15 M+S R70 T87 T88 A02 A04 A05
JR 104-149 205/65R15 A08 A09 A12
e11*98/14*0138*.. 104-149 225/60R15 A01 K2b K42 R03 A14 A19 B02
- Cabrio B03 Cbo V15
S02
Chrysler Sebring 104-149 185/65R15 M+S R70 T87 T88 A02 A04 A05
JR 104-149 205/65R15 A08 A09 A12
e11*98/14*0138*.. 104-149 225/60R15 A01 K15 K2b K42 R03 A14 A19 B02
- Limousine B03 Lim V15
S02
Chrysler Stratus 96-120 185/65R15 K2c K42 K56 R37 R70 A01 A02 A04
JA (M.6.) 96-120 195/65R15 K1a K2c K42 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 205/60R15 K1a K2c K42 K45 K56 A12 A14 A19
B02 B03 S02
Chrysler Stratus 96-120 195/60R15 K1c K42 K56 T86 T87 T88 A01 A02 A04
JX 96-120 205/60R15 K1c K2b K42 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 215/60R15 K1c K2b K42 K44 K46 K56 A12 A14 A19
B02 B03 S02
Seat Ibiza 44-110 185/60R15 R70 A02 A04 A05
6J, 6JN 44-110 195/55R15 A08 A09 A12
e9*2001/116*0067*.., 44-110 205/50R15 A01 K1a K1b K2b A14 A19 Flh
e9*2007/46*0001*.. 44-110 205/55R15 A01 K1a K1b K2b K44 K46 S01
Seat Ibiza / Cordoba 44-110 185/55R15 M+S R70 T81 T82 T85 A02 A04 A05
6L 44-77 185/55R15 R37 R70 T81 T82 T85 A08 A09 A12
e9*98/14*0041*.., 44-77 195/50R15 R37 T82 A14 A19 B03
e9*2001/116*0041*.. 44-96 195/55R15 R09 Flh Sth V15
44-96 205/50R15 A01 K1c K2a K2b S01
44-96 215/45R15 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-110 195/65R15 A33 R37 A02 A04 A05
1M 50-110 205/60R15 A12 A08 A09 A14
e9*97/27*0026*.., 50-110 215/60R15 A12 A19 B03 Flh
e9*98/14*0026*.. 50-110 225/55R15 A01 A12 K46 R03 Lim V15 S01
50-81 185/65R15 A13 R37 R70
Sko. Roomster Scout 59,63,77 185/55R15 M+S R70 T81 T82 T85 A02 A04 A05
5J 59,63,77 195/55R15 A08 A09 A12
e11*2001/116*0291*; 59,63,77 205/50R15 A01 K2b K44 A14 A19 A58
e11*2007/46*0013*.. KMV S01
Skoda Fabia 44-77 185/55R15 R70 T81 T82 T85 A02 A04 A05
5J 44-77 195/50R15 A01 K1a K1b K2b T82 T83 A08 A09 A12
e11*2001/116* 44-77 195/55R15 A01 K1a K1b K2b A14 A19 Car
0291*08-..; 44-77 215/45R15 A01 K1a K1b K2b Flh V15 S01
e11*2007/46*0013*..
Skoda Fabia 37-96 185/55R15 K1c K2b R70 T81 T82 T85 A01 A02 A04
6Y 37-96 195/50R15 K1c K2b K46 T82 T83 A05 A08 A09
e11*98/14*0123*.. 37-96 205/50R15 K1c K2c K46 A12 A14 A19
B03 Car Flh
Sth V15 S01
Skoda Octavia 44-110 195/65R15 A33 A02 A04 A05
1U 44-110 205/60R15 A01 A12 K46 K56 A08 A09 A14
e11*95/54*0066*..; A19 B03 Car
e11*2001/116*0066*; Lim S01
e11*2007/46*0011*..
Skoda Praktik 51,59,63 185/55R15 K2b K44 R70 T82 T85 T86 A01 A02 A04
5J 51,59,63 195/50R15 K1a K2b K44 T82 T83 A05 A08 A09
N083; 51,59,63 195/55R15 K1a K2b K44 A12 A14 A19
e11*2007/46*0013*.. 51,59,63 205/50R15 K1c K2c K44 A58 S01
51,59,63 215/45R15 K1a K2b K44
Skoda Roomster 47-77 185/55R15 K2b K44 R70 T82 T85 T86 A01 A02 A04
5J 47-77 195/50R15 K1a K2b K44 T82 T83 A05 A08 A09
e11*2001/116*0291*; 47-77 195/55R15 K1a K2b K44 A12 A14 A19
e11*2007/46*0013*.. 47-77 205/50R15 K1c K2c K44 A58 Npf V15
47-77 215/45R15 K1a K2b K44 S01
VW Beetle, -Cabrio 55-110 195/65R15 R37 A02 A04 A05
9C, 1Y 55-110 205/55R15 A01 K1c K45 K90 A08 A09 A12
e1*97/27,98/14, 55-110 205/60R15 A01 K1c K45 K90 A14 A19 B03
2001/116*0106*.., Cbo Flh S01
e1*2001/116*0205*..
VW Fox 40,51,55 185/55R15 K1a K2b R70 A01 A02 A04
5Z 40,51,55 195/50R15 K1a K1b K2b A05 A08 A09
e1*2001/116*0301*.. 40,51,55 195/55R15 K1a K1b K2b A12 A14 A19
40,51,55 205/50R15 K1c K2b Flh Npf V15
40,51,55 215/45R15 K1c K2b S01
VW Golf (IV), Bora 50-110 195/65R15 A33 R37 A02 A04 A05
1J 50-110 205/60R15 A12 A08 A09 A14
e1*96/79, 98/14, 50-110 225/55R15 A01 A12 K46 R03 A19 B03 Car
2001/116*0071*.. Flh Sth V15
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH

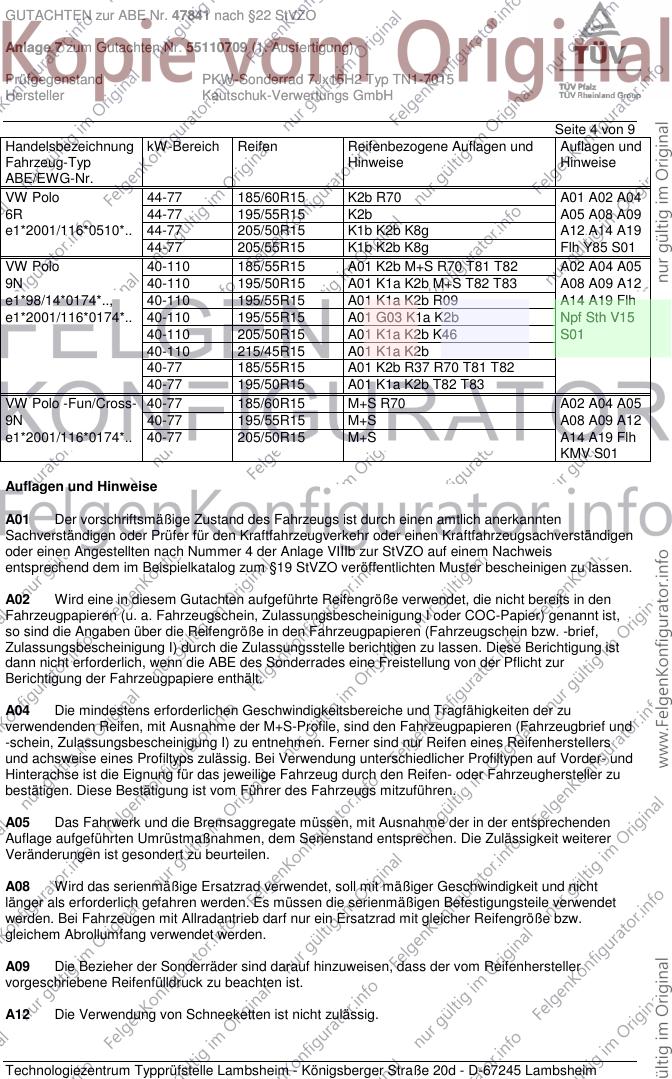

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 44-77 185/60R15 K2b R70 A01 A02 A04
6R 44-77 195/55R15 K2b A05 A08 A09
e1*2001/116*0510*.. 44-77 205/50R15 K1b K2b K8g A12 A14 A19
44-77 205/55R15 K1b K2b K8g Flh Y85 S01
VW Polo 40-110 185/55R15 A01 K2b M+S R70 T81 T82 A02 A04 A05
9N 40-110 195/50R15 A01 K1a K2b M+S T82 T83 A08 A09 A12
e1*98/14*0174*.., 40-110 195/55R15 A01 K1a K2b R09 A14 A19 Flh
e1*2001/116*0174*.. 40-110 195/55R15 A01 G03 K1a K2b Npf Sth V15
40-110 205/50R15 A01 K1a K2b K46 S01
40-110 215/45R15 A01 K1a K2b
40-77 185/55R15 A01 K2b R37 R70 T81 T82
40-77 195/50R15 A01 K1a K2b T82 T83
VW Polo -Fun/Cross- 40-77 185/60R15 M+S R70 A02 A04 A05
9N 40-77 195/55R15 M+S A08 A09 A12
e1*2001/116*0174*.. 40-77 205/50R15 M+S A14 A19 Flh
KMV S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 9

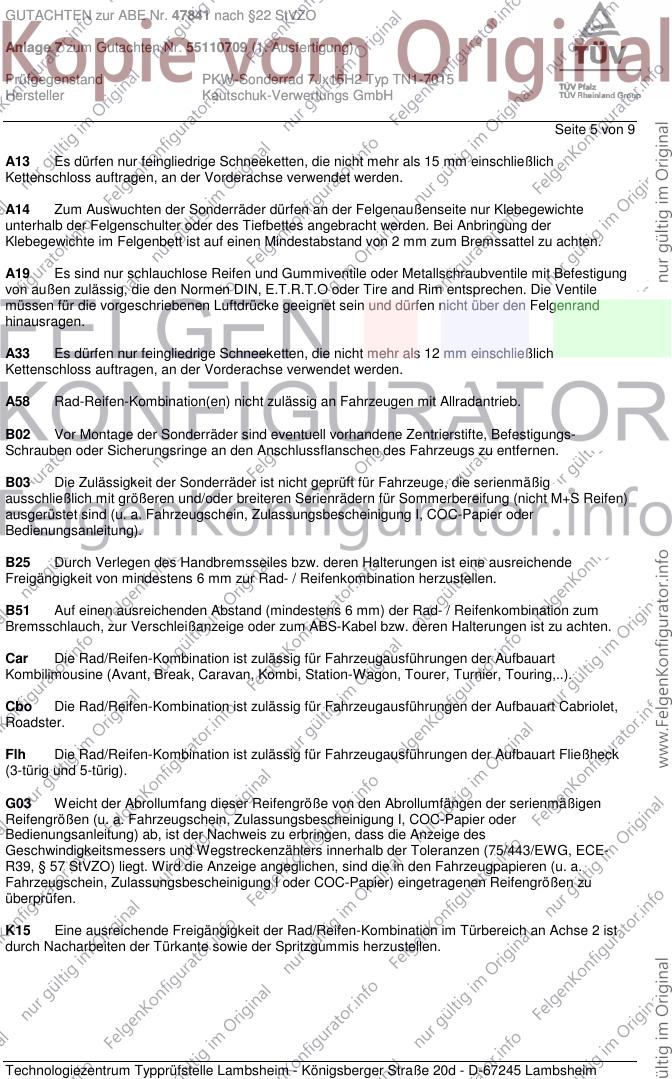

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 9

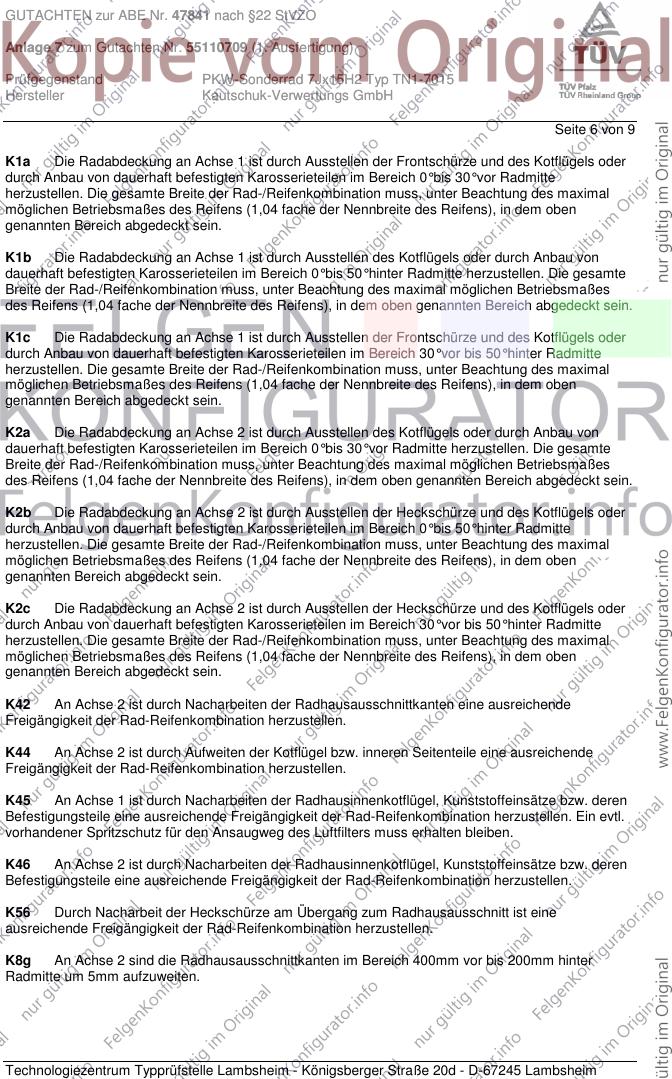

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 9

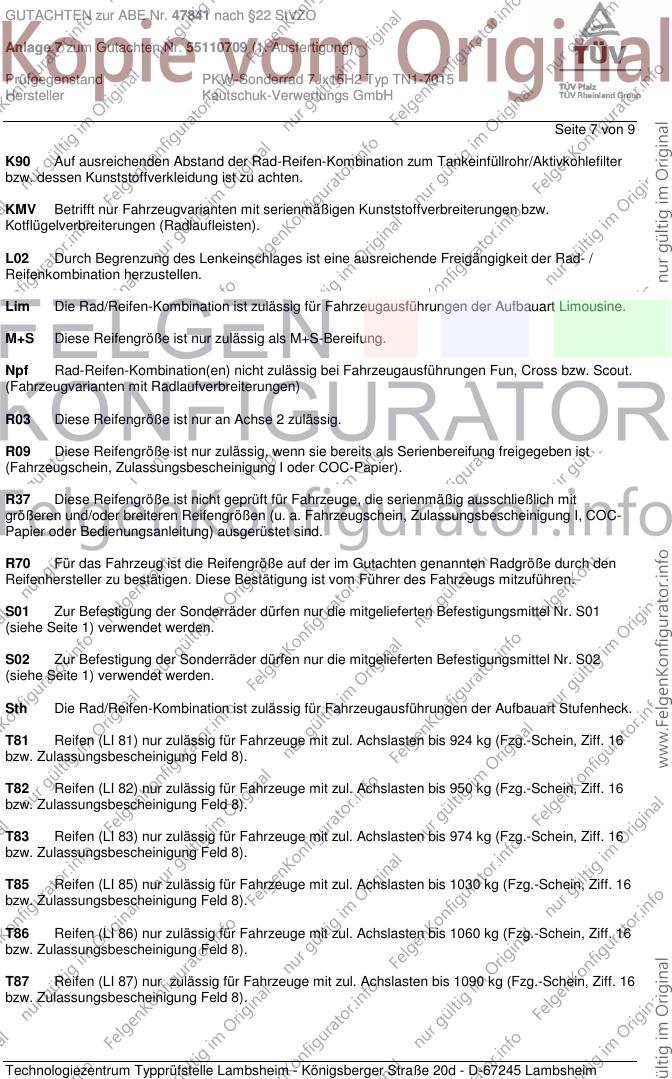

K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 9

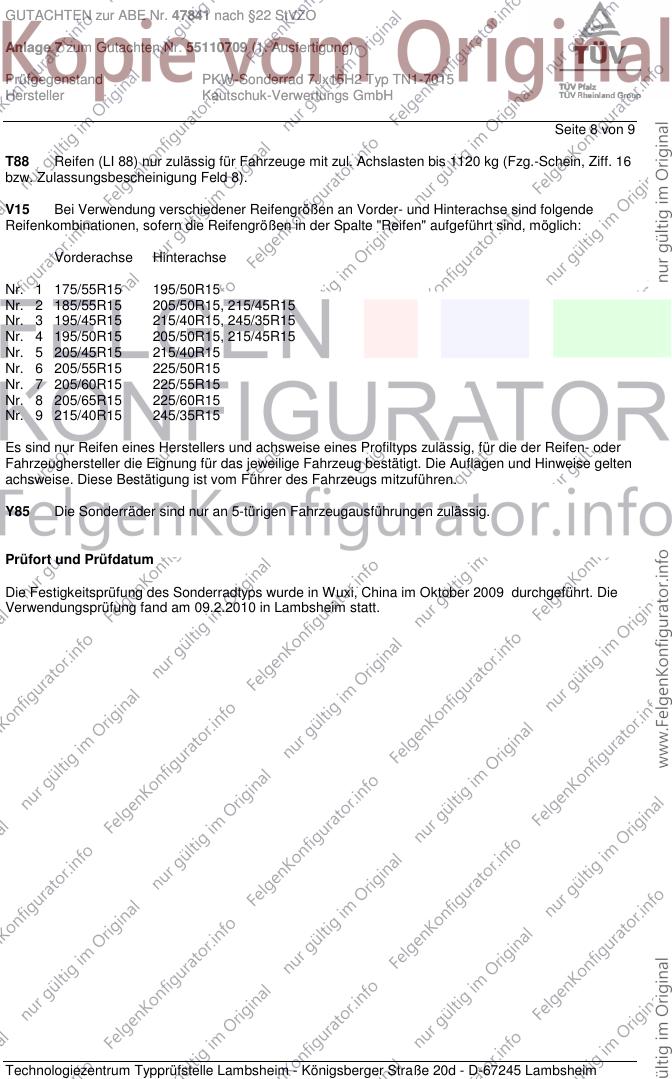

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China im Oktober 2009 durchgeführt. Die
Verwendungsprüfung fand am 09.2.2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47841 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55110709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ TN1-7015
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 9
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum September 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 9.Februar 2010
Tufan 00146546.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
