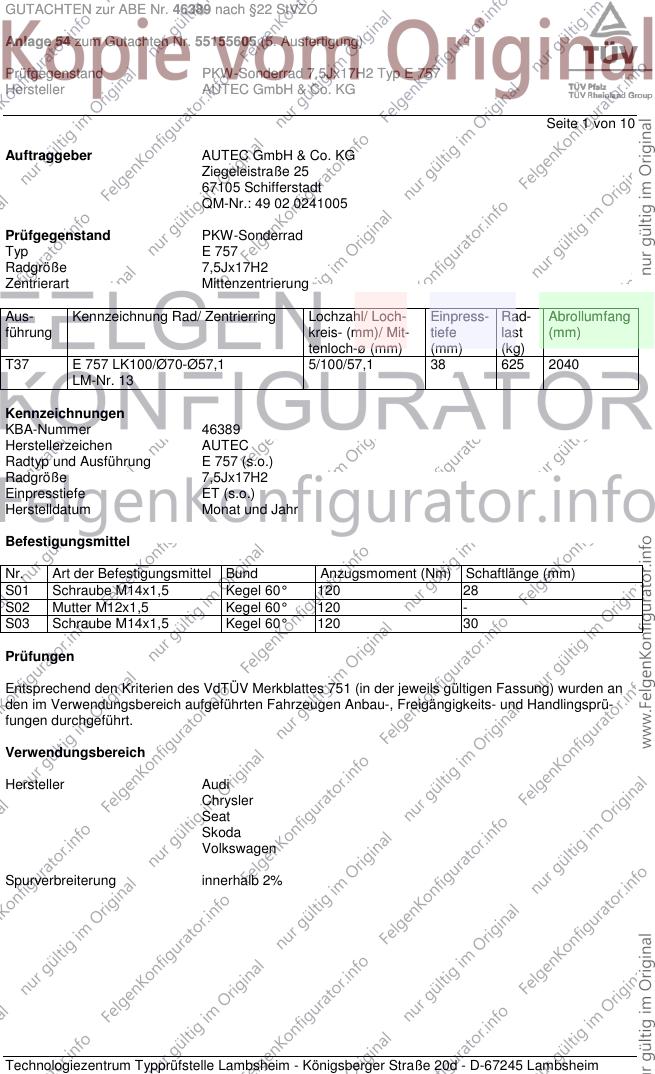

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 E 757 LK100/Ø70-Ø57,1 5/100/57,1 38 625 2040
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 46389
Herstellerzeichen AUTEC
Radtyp und Ausführung E 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Schraube M14x1,5 Kegel 60° 120 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

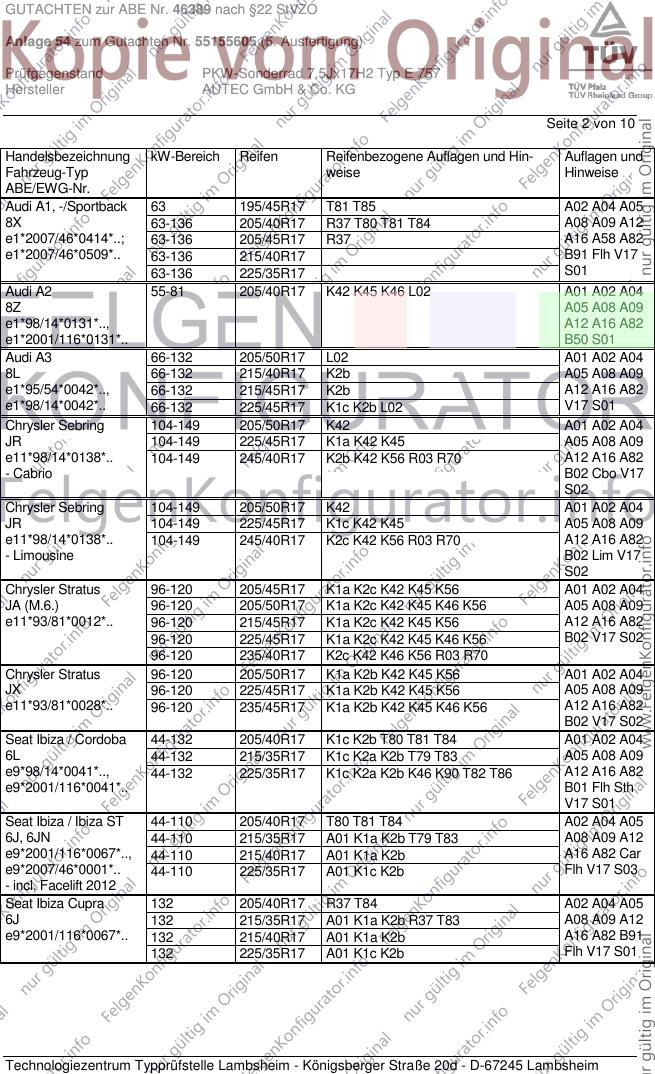

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/45R17 T81 T85 A02 A04 A05
8X 63-136 205/40R17 R37 T80 T81 T84 A08 A09 A12
e1*2007/46*0414*..; 63-136 205/45R17 R37 A16 A58 A82
e1*2007/46*0509*.. 63-136 215/40R17 B91 Flh V17
63-136 225/35R17 S01
Audi A2 55-81 205/40R17 K42 K45 K46 L02 A01 A02 A04
8Z A05 A08 A09
e1*98/14*0131*.., A12 A16 A82
e1*2001/116*0131*.. B50 S01
Audi A3 66-132 205/50R17 L02 A01 A02 A04
8L 66-132 215/40R17 K2b A05 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K2b A12 A16 A82
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b L02 V17 S01
Chrysler Sebring 104-149 205/50R17 K42 A01 A02 A04
JR 104-149 225/45R17 K1a K42 K45 A05 A08 A09
e11*98/14*0138*.. 104-149 245/40R17 K2b K42 K56 R03 R70 A12 A16 A82
- Cabrio B02 Cbo V17
S02
Chrysler Sebring 104-149 205/50R17 K42 A01 A02 A04
JR 104-149 225/45R17 K1c K42 K45 A05 A08 A09
e11*98/14*0138*.. 104-149 245/40R17 K2c K42 K56 R03 R70 A12 A16 A82
- Limousine B02 Lim V17
S02
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 A01 A02 A04
JA (M.6.) 96-120 205/50R17 K1a K2c K42 K45 K46 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 215/45R17 K1a K2c K42 K45 K56 A12 A16 A82
96-120 225/45R17 K1a K2c K42 K45 K46 K56 B02 V17 S02
96-120 235/40R17 K2c K42 K46 K56 R03 R70
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 A01 A02 A04
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A12 A16 A82
B02 V17 S02
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2b T80 T81 T84 A01 A02 A04
6L 44-132 215/35R17 K1c K2a K2b T79 T83 A05 A08 A09
e9*98/14*0041*.., 44-132 225/35R17 K1c K2a K2b K46 K90 T82 T86 A12 A16 A82
e9*2001/116*0041*.. B01 Flh Sth
V17 S01
Seat Ibiza / Ibiza ST 44-110 205/40R17 T80 T81 T84 A02 A04 A05
6J, 6JN 44-110 215/35R17 A01 K1a K2b T79 T83 A08 A09 A12
e9*2001/116*0067*.., 44-110 215/40R17 A01 K1a K2b A16 A82 Car
e9*2007/46*0001*.. 44-110 225/35R17 A01 K1c K2b Flh V17 S03
- incl. Facelift 2012
Seat Ibiza Cupra 132 205/40R17 R37 T84 A02 A04 A05
6J 132 215/35R17 A01 K1a K2b R37 T83 A08 A09 A12
e9*2001/116*0067*.. 132 215/40R17 A01 K1a K2b A16 A82 B91
132 225/35R17 A01 K1c K2b Flh V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

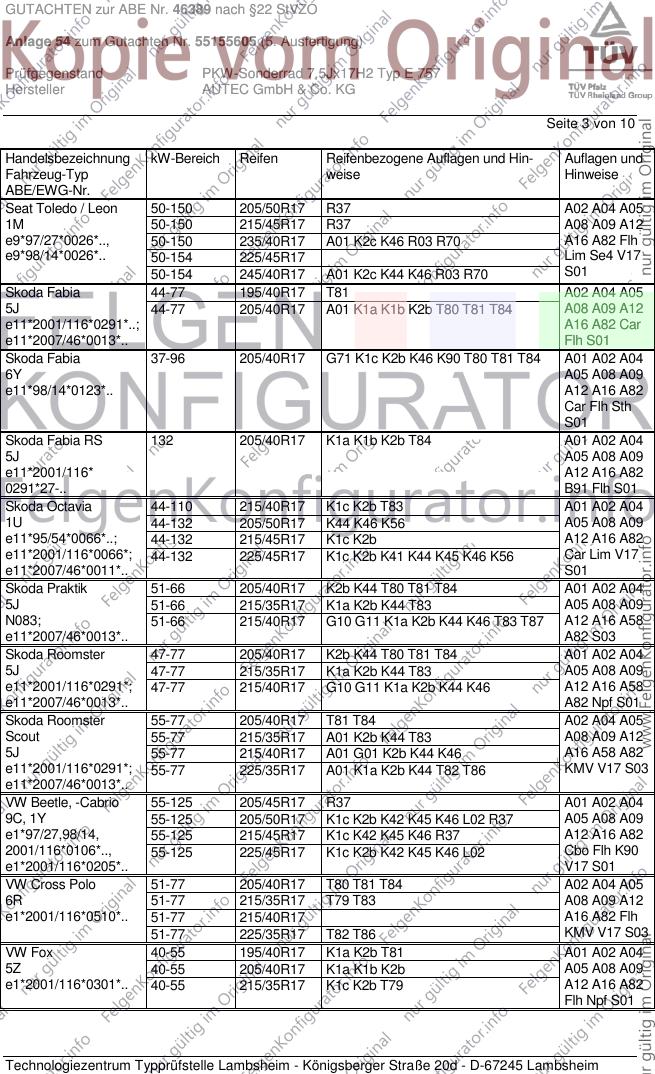

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-150 205/50R17 R37 A02 A04 A05
1M 50-150 215/45R17 R37 A08 A09 A12
e9*97/27*0026*.., 50-150 235/40R17 A01 K2c K46 R03 R70 A16 A82 Flh
e9*98/14*0026*.. 50-154 225/45R17 Lim Se4 V17
50-154 245/40R17 A01 K2c K44 K46 R03 R70 S01
Skoda Fabia 44-77 195/40R17 T81 A02 A04 A05
5J 44-77 205/40R17 A01 K1a K1b K2b T80 T81 T84 A08 A09 A12
e11*2001/116*0291*..; A16 A82 Car
e11*2007/46*0013*.. Flh S01
Skoda Fabia 37-96 205/40R17 G71 K1c K2b K46 K90 T80 T81 T84 A01 A02 A04
6Y A05 A08 A09
e11*98/14*0123*.. A12 A16 A82
Car Flh Sth
S01
Skoda Fabia RS 132 205/40R17 K1a K1b K2b T84 A01 A02 A04
5J A05 A08 A09
e11*2001/116* A12 A16 A82
0291*27-.. B91 Flh S01
Skoda Octavia 44-110 215/40R17 K1c K2b T83 A01 A02 A04
1U 44-132 205/50R17 K44 K46 K56 A05 A08 A09
e11*95/54*0066*..; 44-132 215/45R17 K1c K2b A12 A16 A82
e11*2001/116*0066*; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56 Car Lim V17
e11*2007/46*0011*.. S01
Skoda Praktik 51-66 205/40R17 K2b K44 T80 T81 T84 A01 A02 A04
5J 51-66 215/35R17 K1a K2b K44 T83 A05 A08 A09
N083; 51-66 215/40R17 G10 G11 K1a K2b K44 K46 T83 T87 A12 A16 A58
e11*2007/46*0013*.. A82 S03
Skoda Roomster 47-77 205/40R17 K2b K44 T80 T81 T84 A01 A02 A04
5J 47-77 215/35R17 K1a K2b K44 T83 A05 A08 A09
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1a K2b K44 K46 A12 A16 A58
e11*2007/46*0013*.. A82 Npf S01
Skoda Roomster 55-77 205/40R17 T81 T84 A02 A04 A05
Scout 55-77 215/35R17 A01 K2b K44 T83 A08 A09 A12
5J 55-77 215/40R17 A01 G01 K2b K44 K46 A16 A58 A82
e11*2001/116*0291*; 55-77 225/35R17 A01 K1a K2b K44 T82 T86 KMV V17 S03
e11*2007/46*0013*..
VW Beetle, -Cabrio 55-125 205/45R17 R37 A01 A02 A04
9C, 1Y 55-125 205/50R17 K1c K2b K42 K45 K46 L02 R37 A05 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K1c K42 K45 K46 R37 A12 A16 A82
2001/116*0106*.., 55-125 225/45R17 K1c K2b K42 K45 K46 L02 Cbo Flh K90
e1*2001/116*0205*.. V17 S01
VW Cross Polo 51-77 205/40R17 T80 T81 T84 A02 A04 A05
6R 51-77 215/35R17 T79 T83 A08 A09 A12
e1*2001/116*0510*.. 51-77 215/40R17 A16 A82 Flh
51-77 225/35R17 T82 T86 KMV V17 S03
VW Fox 40-55 195/40R17 K1a K2b T81 A01 A02 A04
5Z 40-55 205/40R17 K1a K1b K2b A05 A08 A09
e1*2001/116*0301*.. 40-55 215/35R17 K1c K2b T79 A12 A16 A82
Flh Npf S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

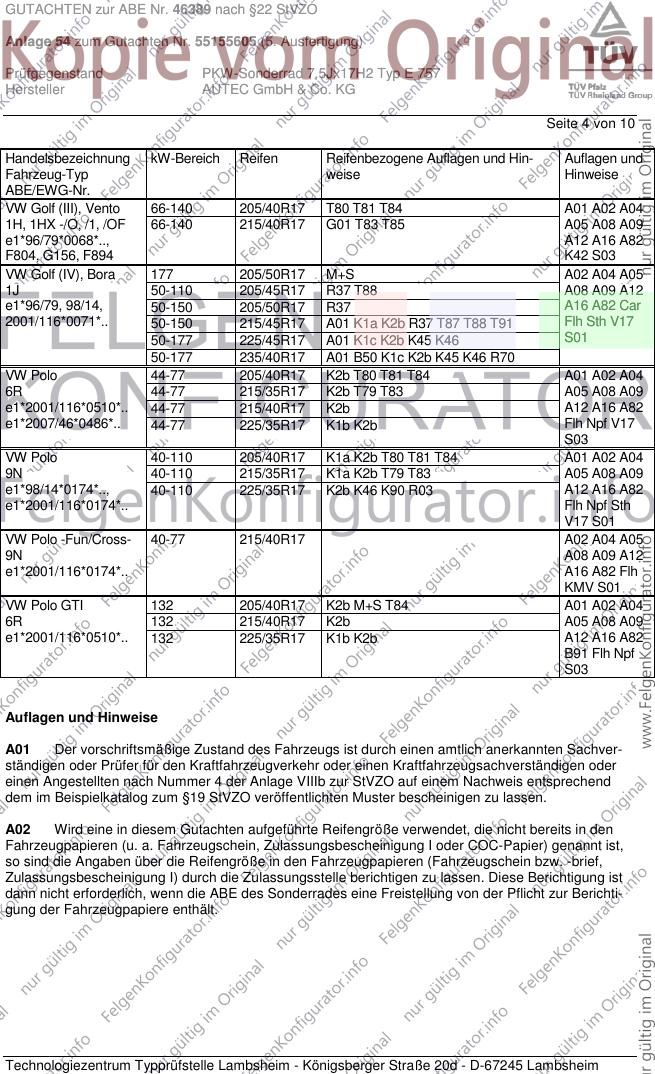

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (III), Vento 66-140 205/40R17 T80 T81 T84 A01 A02 A04
1H, 1HX -/O, /1, /OF 66-140 215/40R17 G01 T83 T85 A05 A08 A09
e1*96/79*0068*.., A12 A16 A82
F804, G156, F894 K42 S03
VW Golf (IV), Bora 177 205/50R17 M+S A02 A04 A05
1J 50-110 205/45R17 R37 T88 A08 A09 A12
e1*96/79, 98/14, 50-150 205/50R17 R37 A16 A82 Car
2001/116*0071*.. 50-150 215/45R17 A01 K1a K2b R37 T87 T88 T91 Flh Sth V17
50-177 225/45R17 A01 K1c K2b K45 K46 S01
50-177 235/40R17 A01 B50 K1c K2b K45 K46 R70
VW Polo 44-77 205/40R17 K2b T80 T81 T84 A01 A02 A04
6R 44-77 215/35R17 K2b T79 T83 A05 A08 A09
e1*2001/116*0510*.. 44-77 215/40R17 K2b A12 A16 A82
e1*2007/46*0486*.. 44-77 225/35R17 K1b K2b Flh Npf V17
S03
VW Polo 40-110 205/40R17 K1a K2b T80 T81 T84 A01 A02 A04
9N 40-110 215/35R17 K1a K2b T79 T83 A05 A08 A09
e1*98/14*0174*.., 40-110 225/35R17 K2b K46 K90 R03 A12 A16 A82
e1*2001/116*0174*.. Flh Npf Sth
V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 A02 A04 A05
9N A08 A09 A12
e1*2001/116*0174*.. A16 A82 Flh
KMV S01
VW Polo GTI 132 205/40R17 K2b M+S T84 A01 A02 A04
6R 132 215/40R17 K2b A05 A08 A09
e1*2001/116*0510*.. 132 225/35R17 K1b K2b A12 A16 A82
B91 Flh Npf
S03
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

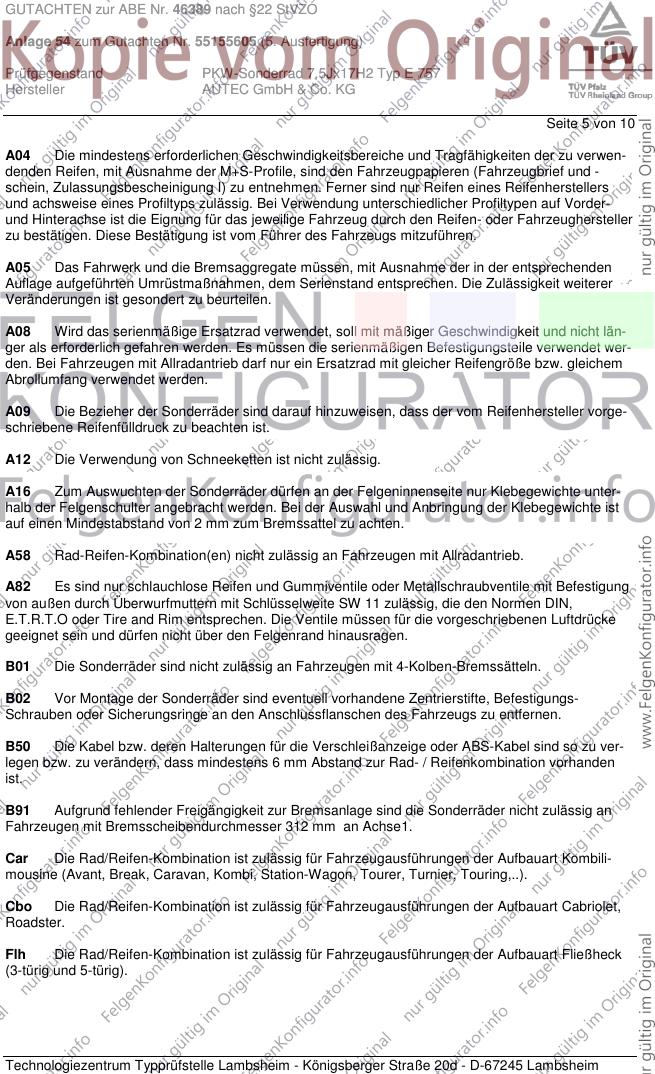

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

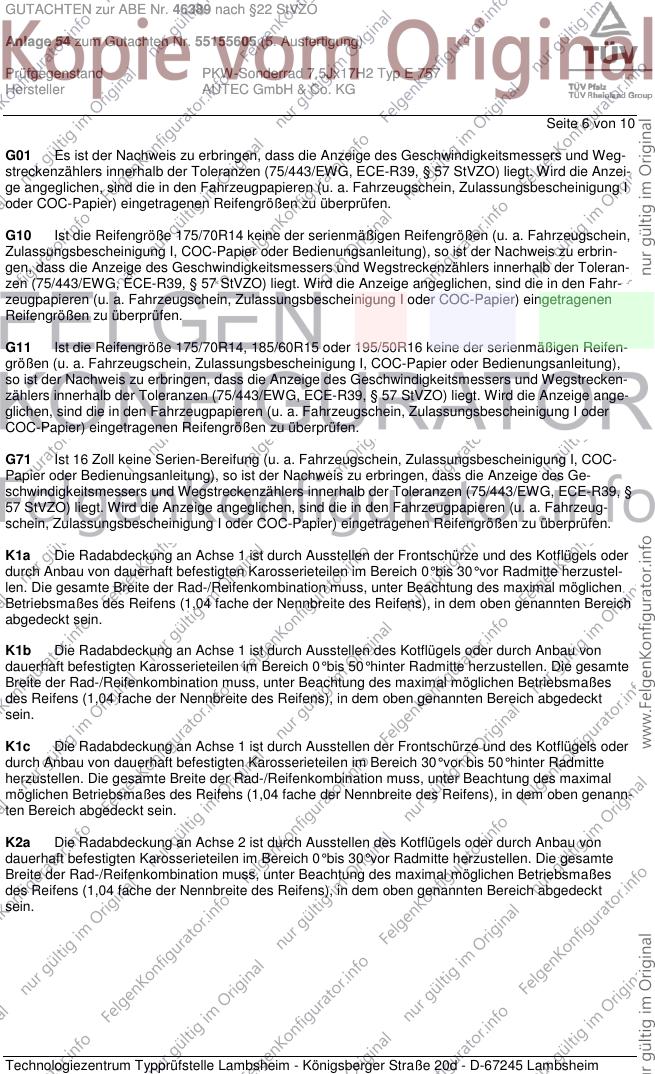

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

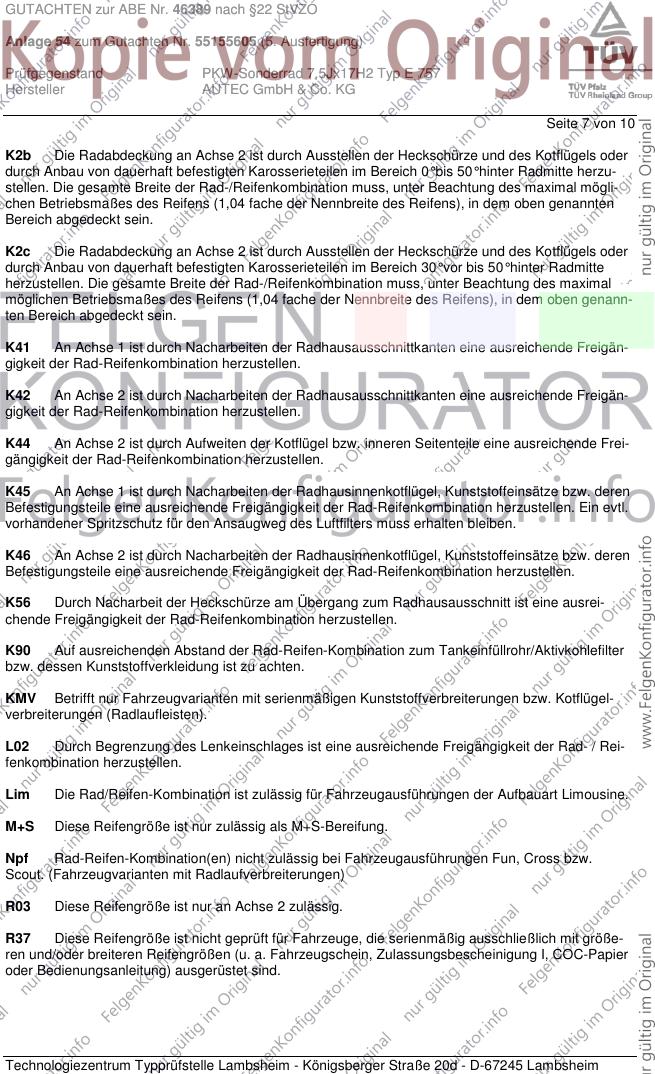

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

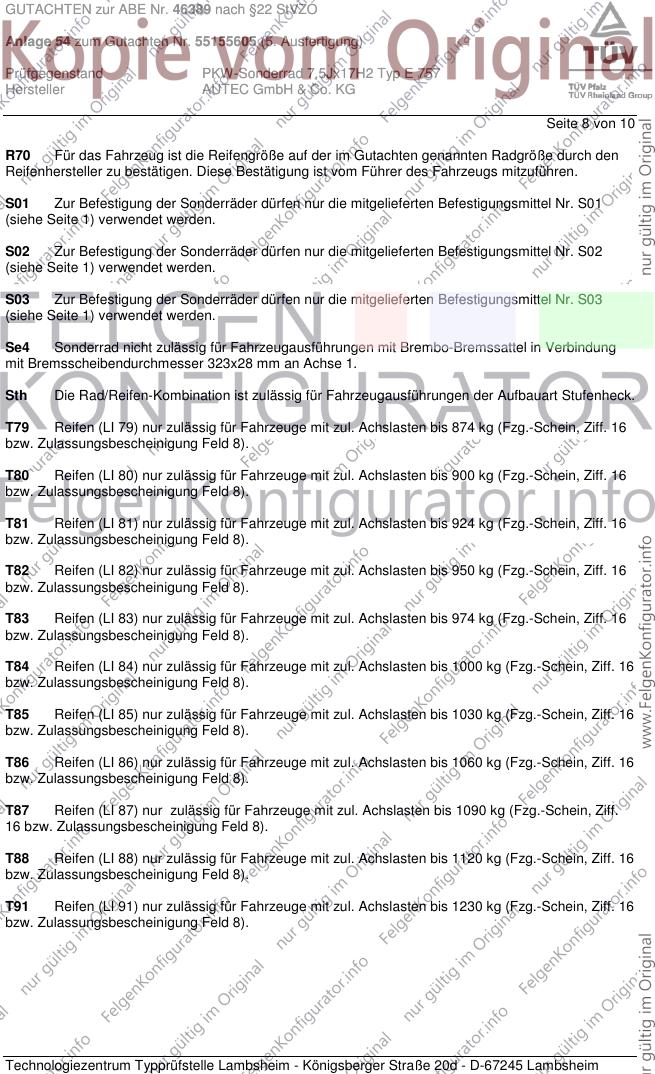

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 10

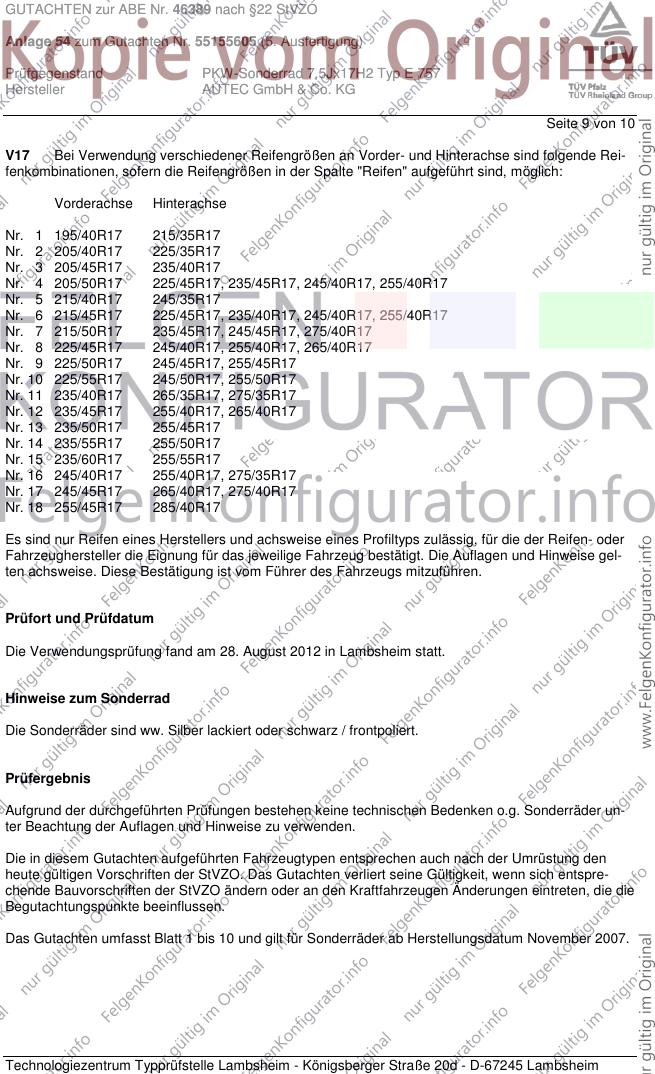

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. Silber lackiert oder schwarz / frontpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 54 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2012
Haasis 00183943.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
