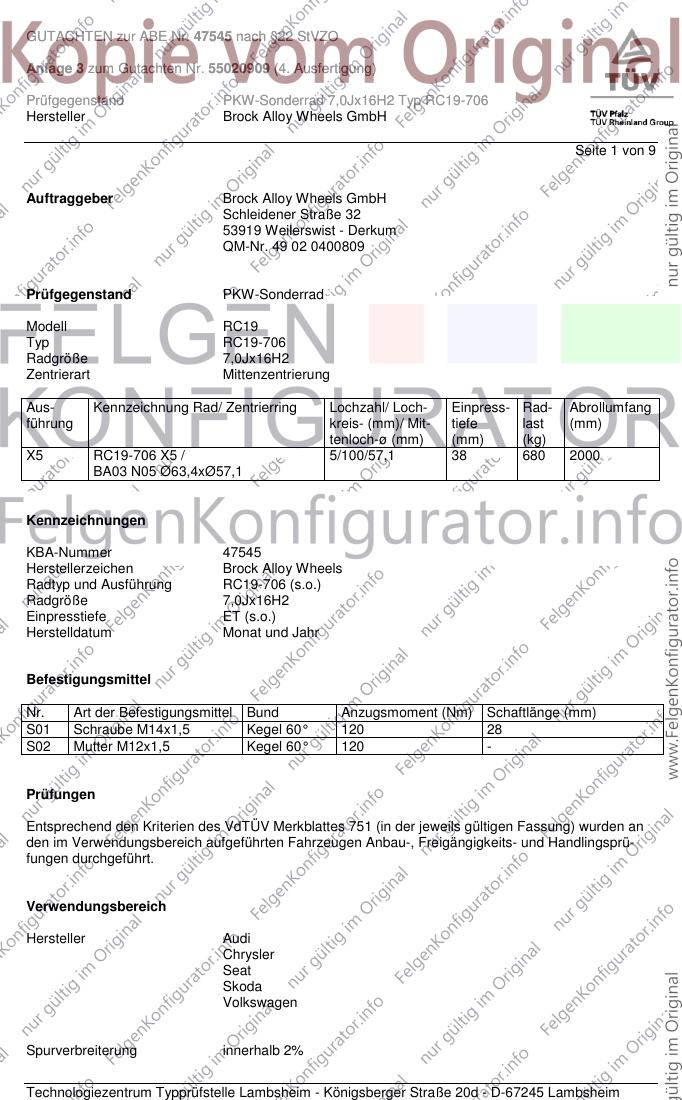

GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 9
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC19
Typ RC19-706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 RC19-706 X5 / 5/100/57,1 38 680 2000
BA03 N05 Ø63,4xØ57,1
Kennzeichnungen
KBA-Nummer 47545
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung RC19-706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

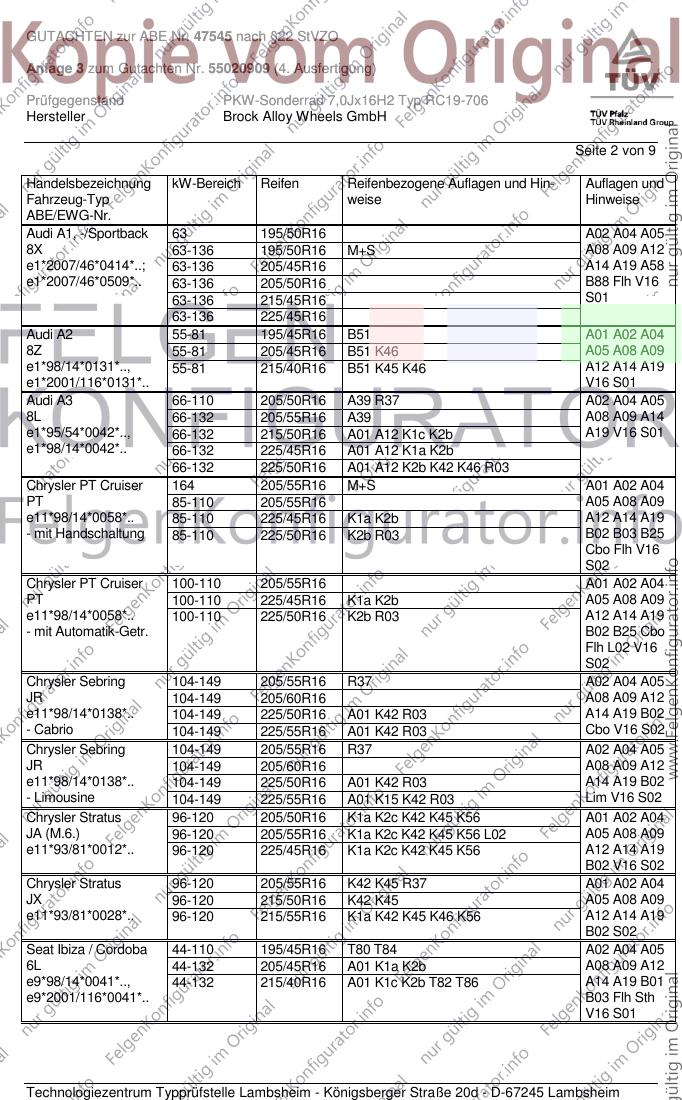

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/50R16 A02 A04 A05
8X 63-136 195/50R16 M+S A08 A09 A12
e1*2007/46*0414*..; 63-136 205/45R16 A14 A19 A58
e1*2007/46*0509*.. 63-136 205/50R16 B88 Flh V16
63-136 215/45R16 S01
63-136 225/45R16
Audi A2 55-81 195/45R16 B51 A01 A02 A04
8Z 55-81 205/45R16 B51 K46 A05 A08 A09
e1*98/14*0131*.., 55-81 215/40R16 B51 K45 K46 A12 A14 A19
e1*2001/116*0131*.. V16 S01
Audi A3 66-110 205/50R16 A39 R37 A02 A04 A05
8L 66-132 205/55R16 A39 A08 A09 A14
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b A19 V16 S01
e1*98/14*0042*.. 66-132 225/45R16 A01 A12 K1a K2b
66-132 225/50R16 A01 A12 K2b K42 K46 R03
Chrysler PT Cruiser 164 205/55R16 M+S A01 A02 A04
PT 85-110 205/55R16 A05 A08 A09
e11*98/14*0058*.. 85-110 225/45R16 K1a K2b A12 A14 A19
- mit Handschaltung 85-110 225/50R16 K2b R03 B02 B03 B25
Cbo Flh V16
S02
Chrysler PT Cruiser 100-110 205/55R16 A01 A02 A04
PT 100-110 225/45R16 K1a K2b A05 A08 A09
e11*98/14*0058*.. 100-110 225/50R16 K2b R03 A12 A14 A19
- mit Automatik-Getr. B02 B25 Cbo
Flh L02 V16
S02
Chrysler Sebring 104-149 205/55R16 R37 A02 A04 A05
JR 104-149 205/60R16 A08 A09 A12
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 A14 A19 B02
- Cabrio 104-149 225/55R16 A01 K42 R03 Cbo V16 S02
Chrysler Sebring 104-149 205/55R16 R37 A02 A04 A05
JR 104-149 205/60R16 A08 A09 A12
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 A14 A19 B02
- Limousine 104-149 225/55R16 A01 K15 K42 R03 Lim V16 S02
Chrysler Stratus 96-120 205/50R16 K1a K2c K42 K45 K56 A01 A02 A04
JA (M.6.) 96-120 205/55R16 K1a K2c K42 K45 K56 L02 A05 A08 A09
e11*93/81*0012*.. 96-120 225/45R16 K1a K2c K42 K45 K56 A12 A14 A19
B02 V16 S02
Chrysler Stratus 96-120 205/55R16 K42 K45 R37 A01 A02 A04
JX 96-120 215/50R16 K42 K45 A05 A08 A09
e11*93/81*0028*.. 96-120 215/55R16 K1a K42 K45 K46 K56 A12 A14 A19
B02 S02
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A02 A04 A05
6L 44-132 205/45R16 A01 K1a K2b A08 A09 A12
e9*98/14*0041*.., 44-132 215/40R16 A01 K1c K2b T82 T86 A14 A19 B01
e9*2001/116*0041*.. B03 Flh Sth
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

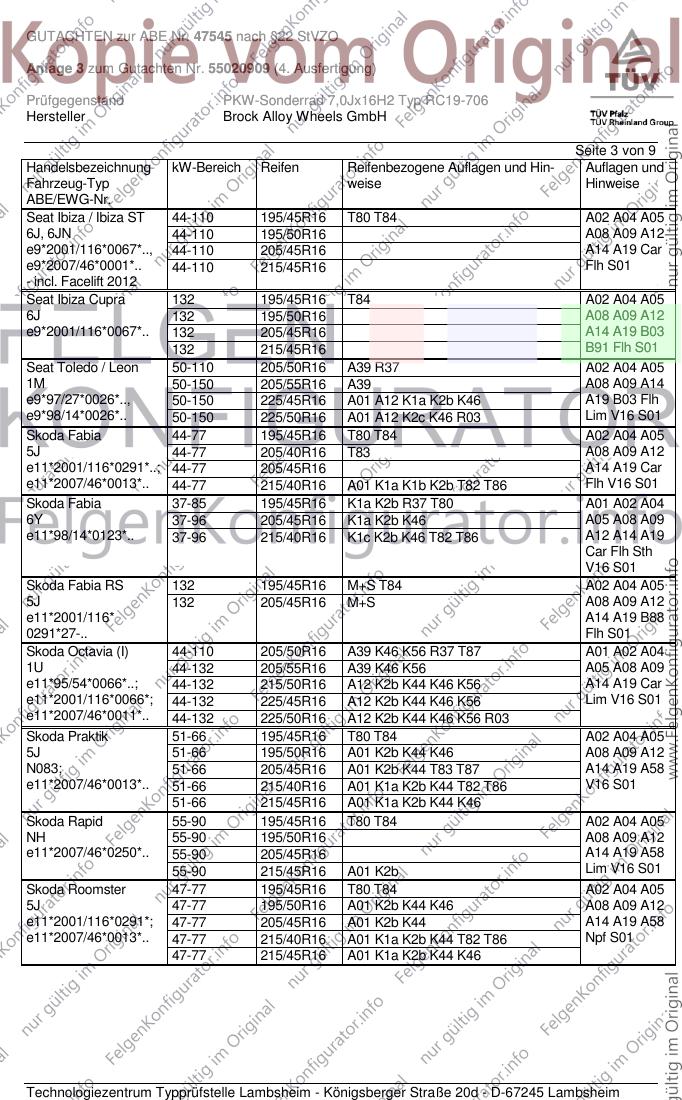

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 A02 A04 A05
6J, 6JN 44-110 195/50R16 A08 A09 A12
e9*2001/116*0067*.., 44-110 205/45R16 A14 A19 Car
e9*2007/46*0001*.. 44-110 215/45R16 Flh S01
- incl. Facelift 2012
Seat Ibiza Cupra 132 195/45R16 T84 A02 A04 A05
6J 132 195/50R16 A08 A09 A12
e9*2001/116*0067*.. 132 205/45R16 A14 A19 B03
132 215/45R16 B91 Flh S01
Seat Toledo / Leon 50-110 205/50R16 A39 R37 A02 A04 A05
1M 50-150 205/55R16 A39 A08 A09 A14
e9*97/27*0026*.., 50-150 225/45R16 A01 A12 K1a K2b K46 A19 B03 Flh
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2c K46 R03 Lim V16 S01
Skoda Fabia 44-77 195/45R16 T80 T84 A02 A04 A05
5J 44-77 205/40R16 T83 A08 A09 A12
e11*2001/116*0291*..; 44-77 205/45R16 A14 A19 Car
e11*2007/46*0013*.. 44-77 215/40R16 A01 K1a K1b K2b T82 T86 Flh V16 S01
Skoda Fabia 37-85 195/45R16 K1a K2b R37 T80 A01 A02 A04
6Y 37-96 205/45R16 K1a K2b K46 A05 A08 A09
e11*98/14*0123*.. 37-96 215/40R16 K1c K2b K46 T82 T86 A12 A14 A19
Car Flh Sth
V16 S01
Skoda Fabia RS 132 195/45R16 M+S T84 A02 A04 A05
5J 132 205/45R16 M+S A08 A09 A12
e11*2001/116* A14 A19 B88
0291*27-.. Flh S01
Skoda Octavia (I) 44-110 205/50R16 A39 K46 K56 R37 T87 A01 A02 A04
1U 44-132 205/55R16 A39 K46 K56 A05 A08 A09
e11*95/54*0066*..; 44-132 215/50R16 A12 K2b K44 K46 K56 A14 A19 Car
e11*2001/116*0066*; 44-132 225/45R16 A12 K2b K44 K46 K56 Lim V16 S01
e11*2007/46*0011*.. 44-132 225/50R16 A12 K2b K44 K46 K56 R03
Skoda Praktik 51-66 195/45R16 T80 T84 A02 A04 A05
5J 51-66 195/50R16 A01 K2b K44 K46 A08 A09 A12
N083; 51-66 205/45R16 A01 K2b K44 T83 T87 A14 A19 A58
e11*2007/46*0013*.. 51-66 215/40R16 A01 K1a K2b K44 T82 T86 V16 S01
51-66 215/45R16 A01 K1a K2b K44 K46
Skoda Rapid 55-90 195/45R16 T80 T84 A02 A04 A05
NH 55-90 195/50R16 A08 A09 A12
e11*2007/46*0250*.. 55-90 205/45R16 A14 A19 A58
55-90 215/45R16 A01 K2b Lim V16 S01
Skoda Roomster 47-77 195/45R16 T80 T84 A02 A04 A05
5J 47-77 195/50R16 A01 K2b K44 K46 A08 A09 A12
e11*2001/116*0291*; 47-77 205/45R16 A01 K2b K44 A14 A19 A58
e11*2007/46*0013*.. 47-77 215/40R16 A01 K1a K2b K44 T82 T86 Npf S01
47-77 215/45R16 A01 K1a K2b K44 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

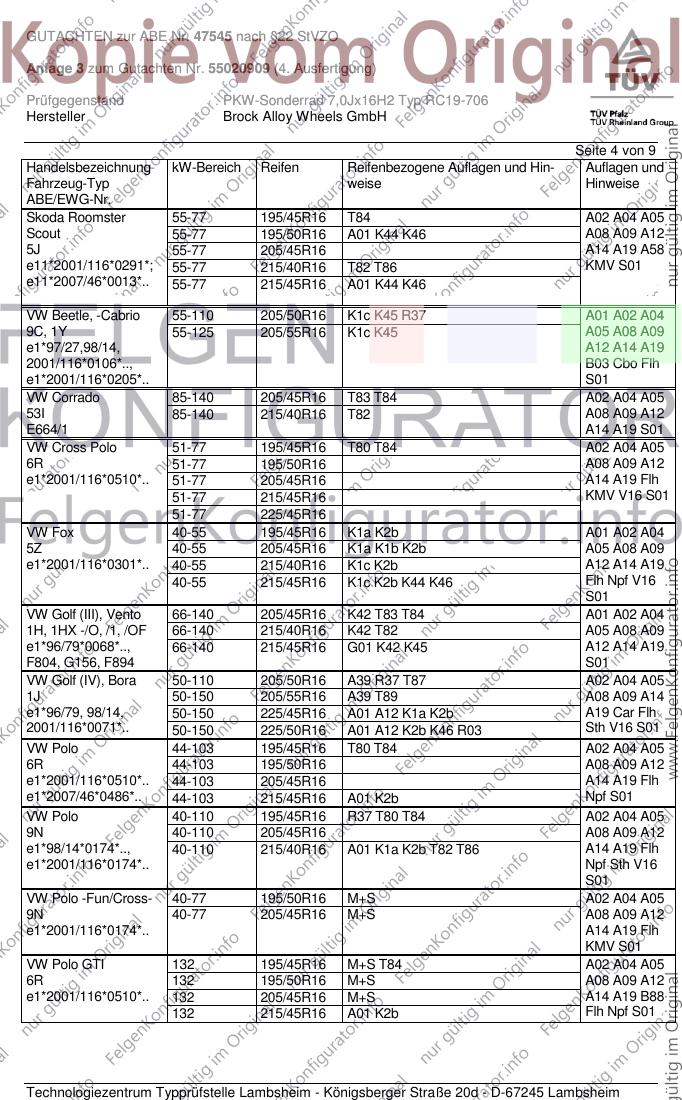

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Roomster 55-77 195/45R16 T84 A02 A04 A05
Scout 55-77 195/50R16 A01 K44 K46 A08 A09 A12
5J 55-77 205/45R16 A14 A19 A58
e11*2001/116*0291*; 55-77 215/40R16 T82 T86 KMV S01
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46
VW Beetle, -Cabrio 55-110 205/50R16 K1c K45 R37 A01 A02 A04
9C, 1Y 55-125 205/55R16 K1c K45 A05 A08 A09
e1*97/27,98/14, A12 A14 A19
2001/116*0106*.., B03 Cbo Flh
e1*2001/116*0205*.. S01
VW Corrado 85-140 205/45R16 T83 T84 A02 A04 A05
53I 85-140 215/40R16 T82 A08 A09 A12
E664/1 A14 A19 S01
VW Cross Polo 51-77 195/45R16 T80 T84 A02 A04 A05
6R 51-77 195/50R16 A08 A09 A12
e1*2001/116*0510*.. 51-77 205/45R16 A14 A19 Flh
51-77 215/45R16 KMV V16 S01
51-77 225/45R16
VW Fox 40-55 195/45R16 K1a K2b A01 A02 A04
5Z 40-55 205/45R16 K1a K1b K2b A05 A08 A09
e1*2001/116*0301*.. 40-55 215/40R16 K1c K2b A12 A14 A19
40-55 215/45R16 K1c K2b K44 K46 Flh Npf V16
S01
VW Golf (III), Vento 66-140 205/45R16 K42 T83 T84 A01 A02 A04
1H, 1HX -/O, /1, /OF 66-140 215/40R16 K42 T82 A05 A08 A09
e1*96/79*0068*.., 66-140 215/45R16 G01 K42 K45 A12 A14 A19
F804, G156, F894 S01
VW Golf (IV), Bora 50-110 205/50R16 A39 R37 T87 A02 A04 A05
1J 50-150 205/55R16 A39 T89 A08 A09 A14
e1*96/79, 98/14, 50-150 225/45R16 A01 A12 K1a K2b A19 Car Flh
2001/116*0071*.. 50-150 225/50R16 A01 A12 K2b K46 R03 Sth V16 S01
VW Polo 44-103 195/45R16 T80 T84 A02 A04 A05
6R 44-103 195/50R16 A08 A09 A12
e1*2001/116*0510*.. 44-103 205/45R16 A14 A19 Flh
e1*2007/46*0486*.. 44-103 215/45R16 A01 K2b Npf S01
VW Polo 40-110 195/45R16 R37 T80 T84 A02 A04 A05
9N 40-110 205/45R16 A08 A09 A12
e1*98/14*0174*.., 40-110 215/40R16 A01 K1a K2b T82 T86 A14 A19 Flh
e1*2001/116*0174*.. Npf Sth V16
S01
VW Polo -Fun/Cross- 40-77 195/50R16 M+S A02 A04 A05
9N 40-77 205/45R16 M+S A08 A09 A12
e1*2001/116*0174*.. A14 A19 Flh
KMV S01
VW Polo GTI 132 195/45R16 M+S T84 A02 A04 A05
6R 132 195/50R16 M+S A08 A09 A12
e1*2001/116*0510*.. 132 205/45R16 M+S A14 A19 B88
132 215/45R16 A01 K2b Flh Npf S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

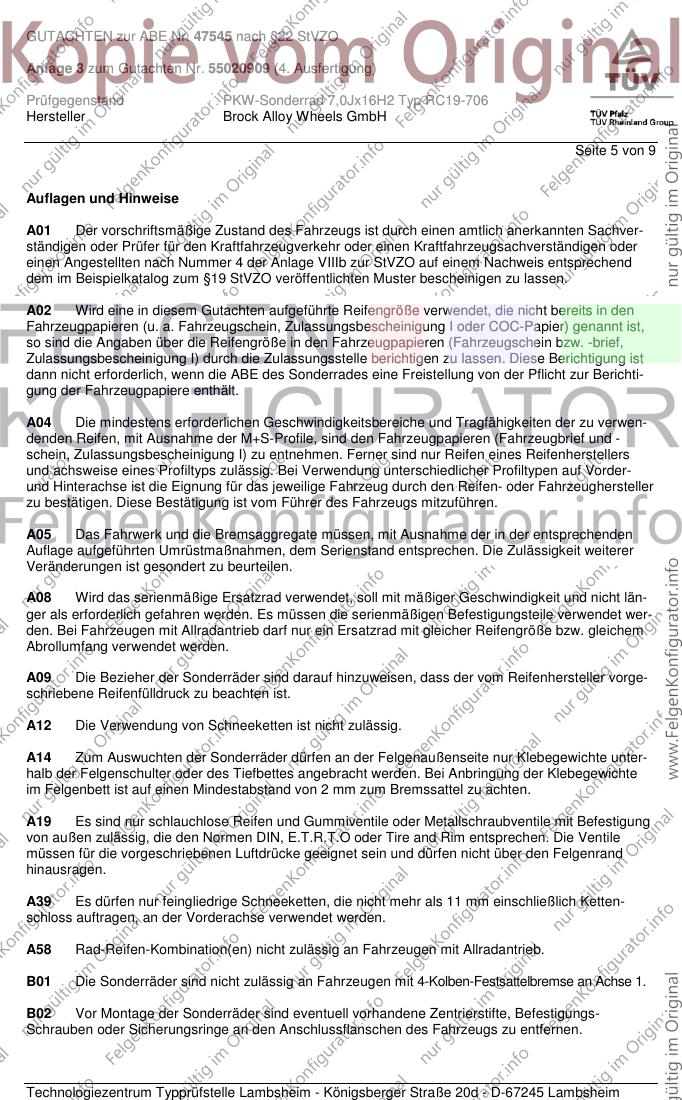

Seite 5 von 9
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

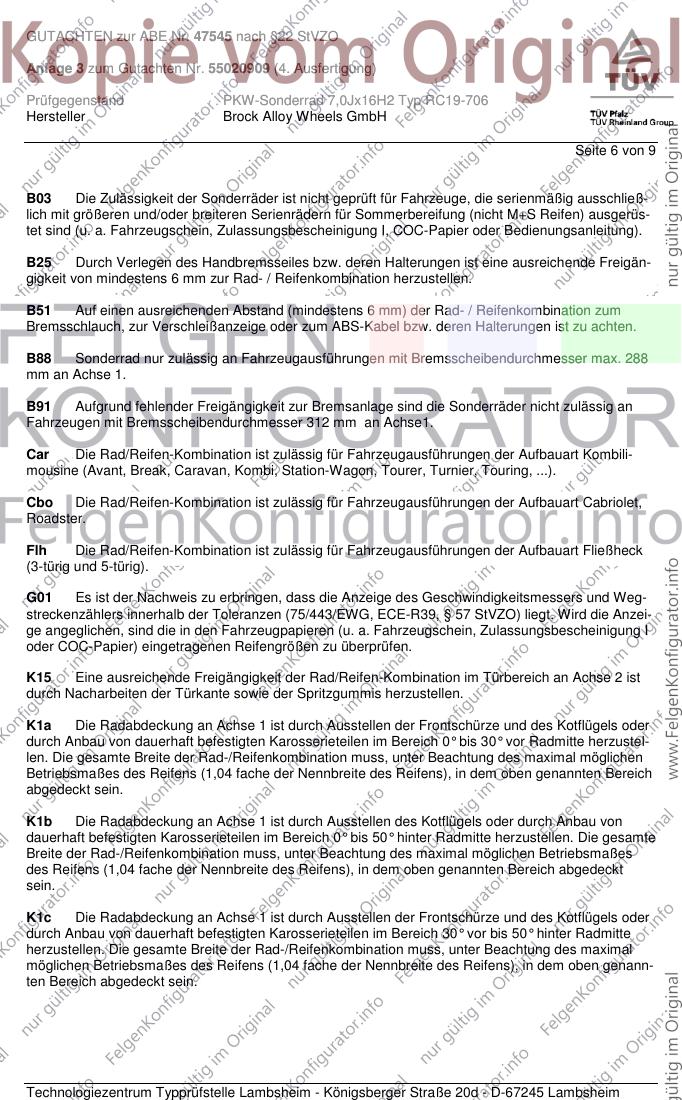

Seite 6 von 9
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

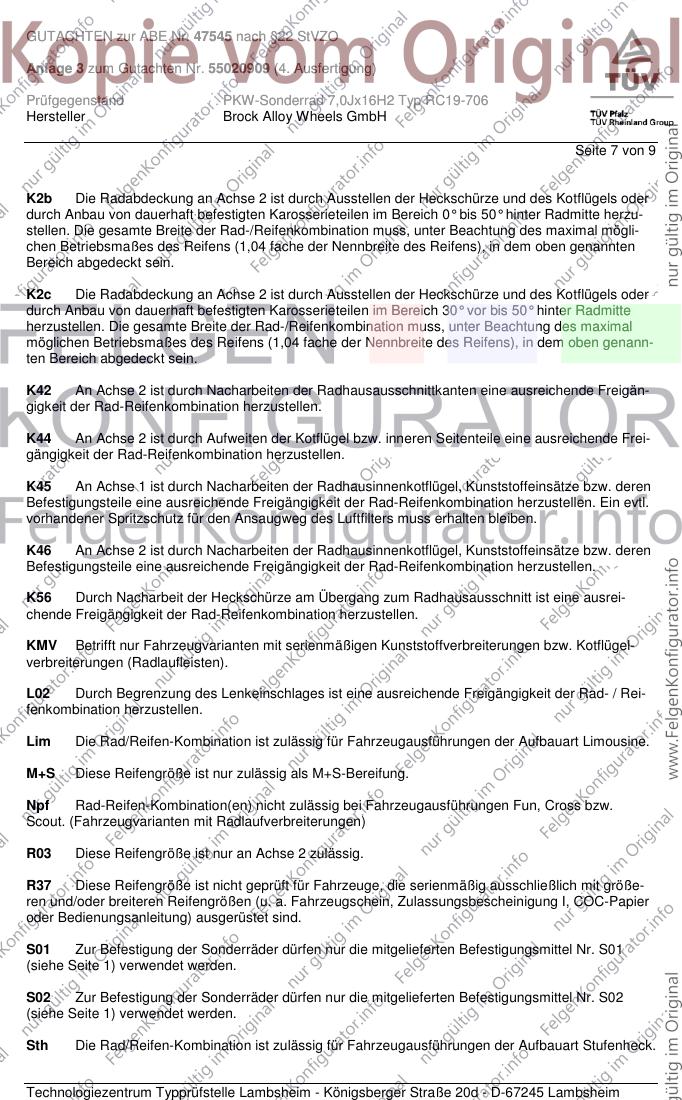

Seite 7 von 9
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH

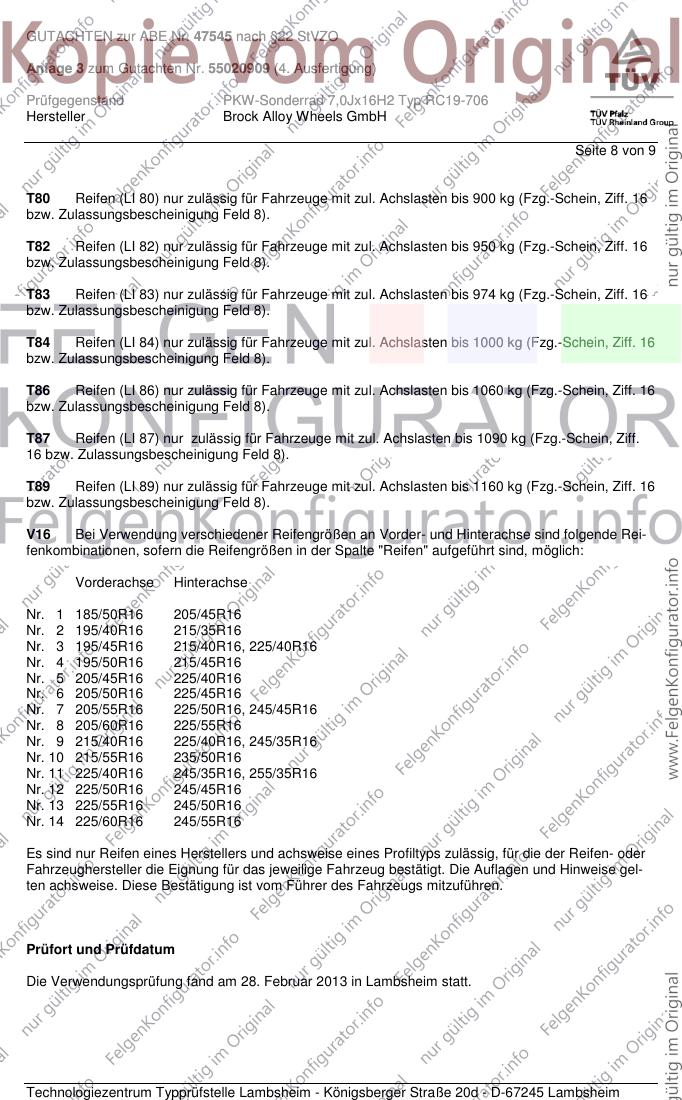

Seite 8 von 9
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Februar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55020909 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Februar 2013
Bohlander 00191233.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC19 706
KBA 47545
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi nein
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
