GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH

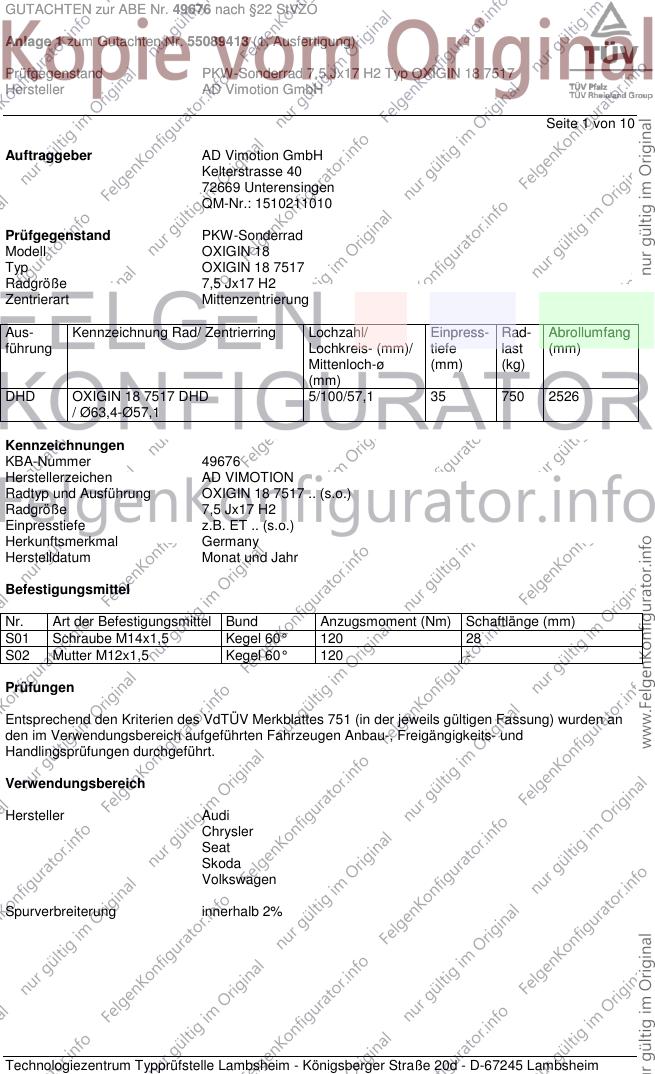

Seite 1 von 10
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN 18
Typ OXIGIN 18 7517
Radgröße 7,5 Jx17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DHD OXIGIN 18 7517 DHD 5/100/57,1 35 750 2526
/ Ø63,4-Ø57,1
Kennzeichnungen
KBA-Nummer 49676
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung OXIGIN 18 7517 .. (s.o.)
Radgröße 7,5 Jx17 H2
Einpresstiefe z.B. ET .. (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 215/40R17 0A1 A02 A04
8X 63-136 225/35R17 A05 A08 A09
e1*2007/46*0414*..; A12 A14 A18
e1*2007/46*0509*.. A58 Flh V17
S01
Audi A3 66-132 215/40R17 K1c T83 T85 0A1 A01 A02
8L 66-132 215/45R17 K1c K2b A04 A05 A08
e1*95/54*0042*.., 66-132 225/45R17 K1c K2b A09 A12 A14
e1*98/14*0042*.. 66-132 235/40R17 K1c K2b K46 R70 A18 B56 V17
66-132 245/35R17 K2b K46 R03 R70 S01
66-132 245/40R17 K2b K42 K46 R03 R70
Audi A3 S3 154-180 225/45R17 R35 0A1 A02 A04
8L A05 A08 A09
e1*98/14*0042*.. A12 A14 A18
S01
Audi TT 110-140 215/45R17 R37 0A1 A02 A04
8N 110-180 225/45R17 A05 A08 A09
e1*97/27,98/14, 110-180 235/40R17 A01 K56 L02 R70 A12 A14 A18
2001/116* 110-180 245/40R17 A01 K2b K46 K56 K90 R03 R70 Cbo Cpe V17
0089, 0247*.. S01
Chrysler PT Cruiser 85-164 215/45R17 A01 K1a K2b T87 T88 0A1 A02 A04
PT 85-164 225/45R17 A01 K1a K2b A05 A08 A09
e11*98/14*0058*.. 85-164 235/40R17 A01 K1a K2b R70 A12 A14 A18
- mit Handschaltung 85-164 245/40R17 A01 K2c R03 R70 B02 Cbo Flh
V17 S02
Chrysler PT Cruiser 100-110 215/45R17 K1a K2b L02 T87 T88 0A1 A01 A02
PT 100-110 225/45R17 K1a K2b L02 A04 A05 A08
e11*98/14*0058*.. 100-110 235/40R17 K1a K2b L02 R70 A09 A12 A14
- mit Automatik-Getr. 100-110 245/40R17 K2c R03 R70 A18 B02 Cbo
Flh V17 S02
Chrysler Sebring 104-149 215/50R17 K1a K42 K45 K56 L02 0A1 A01 A02
JR 104-149 225/45R17 K1a K2b K42 A04 A05 A08
e11*98/14*0138*.. 104-149 235/45R17 K2b K42 K56 R03 A09 A12 A14
- Cabrio 104-149 245/40R17 K2b K42 K56 R03 R70 A18 B02 Cbo
V17 S02
Chrysler Sebring 104-149 215/50R17 K1c K42 K56 0A1 A01 A02
JR 104-149 225/45R17 K1c K2b K42 A04 A05 A08
e11*98/14*0138*.. 104-149 235/45R17 K15 K2c K42 K56 R03 A09 A12 A14
- Limousine 104-149 245/40R17 K15 K2c K42 K56 R03 R70 A18 B02 Lim
V17 S02
Chrysler Stratus 96-120 215/45R17 K1a K2c K42 K45 K56 0A1 A01 A02
JA (M.6.) 96-120 225/45R17 K1a K2c K42 K45 K46 K56 A04 A05 A08
e11*93/81*0012*.. 96-120 235/40R17 K2c K42 K46 K56 R03 R70 A09 A12 A14
A18 B02 V17
S02
Chrysler Stratus 96-120 225/45R17 K1a K2b K42 K45 K56 0A1 A01 A02
JX 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A04 A05 A08
e11*93/81*0028*.. A09 A12 A14
A18 B02 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH

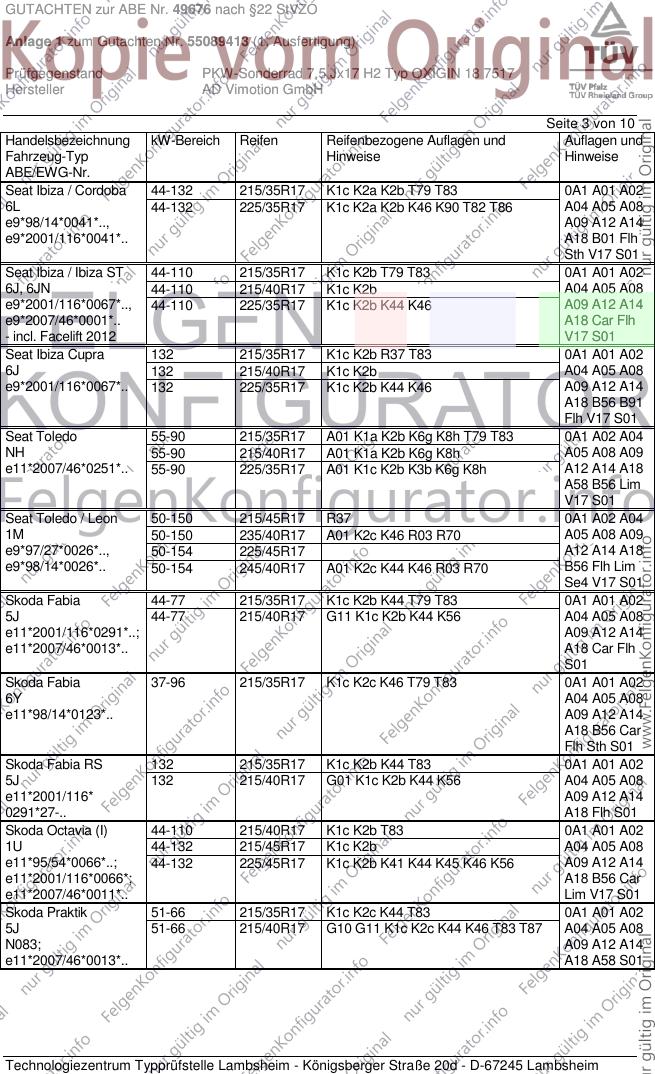

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-132 215/35R17 K1c K2a K2b T79 T83 0A1 A01 A02
6L 44-132 225/35R17 K1c K2a K2b K46 K90 T82 T86 A04 A05 A08
e9*98/14*0041*.., A09 A12 A14
e9*2001/116*0041*.. A18 B01 Flh
Sth V17 S01
Seat Ibiza / Ibiza ST 44-110 215/35R17 K1c K2b T79 T83 0A1 A01 A02
6J, 6JN 44-110 215/40R17 K1c K2b A04 A05 A08
e9*2001/116*0067*.., 44-110 225/35R17 K1c K2b K44 K46 A09 A12 A14
e9*2007/46*0001*.. A18 Car Flh
- incl. Facelift 2012 V17 S01
Seat Ibiza Cupra 132 215/35R17 K1c K2b R37 T83 0A1 A01 A02
6J 132 215/40R17 K1c K2b A04 A05 A08
e9*2001/116*0067*.. 132 225/35R17 K1c K2b K44 K46 A09 A12 A14
A18 B56 B91
Flh V17 S01
Seat Toledo 55-90 215/35R17 A01 K1a K2b K6g K8h T79 T83 0A1 A02 A04
NH 55-90 215/40R17 A01 K1a K2b K6g K8h A05 A08 A09
e11*2007/46*0251*.. 55-90 225/35R17 A01 K1c K2b K3b K6g K8h A12 A14 A18
A58 B56 Lim
V17 S01
Seat Toledo / Leon 50-150 215/45R17 R37 0A1 A02 A04
1M 50-150 235/40R17 A01 K2c K46 R03 R70 A05 A08 A09
e9*97/27*0026*.., 50-154 225/45R17 A12 A14 A18
e9*98/14*0026*.. 50-154 245/40R17 A01 K2c K44 K46 R03 R70 B56 Flh Lim
Se4 V17 S01
Skoda Fabia 44-77 215/35R17 K1c K2b K44 T79 T83 0A1 A01 A02
5J 44-77 215/40R17 G11 K1c K2b K44 K56 A04 A05 A08
e11*2001/116*0291*..; A09 A12 A14
e11*2007/46*0013*.. A18 Car Flh
S01
Skoda Fabia 37-96 215/35R17 K1c K2c K46 T79 T83 0A1 A01 A02
6Y A04 A05 A08
e11*98/14*0123*.. A09 A12 A14
A18 B56 Car
Flh Sth S01
Skoda Fabia RS 132 215/35R17 K1c K2b K44 T83 0A1 A01 A02
5J 132 215/40R17 G01 K1c K2b K44 K56 A04 A05 A08
e11*2001/116* A09 A12 A14
0291*27-.. A18 Flh S01
Skoda Octavia (I) 44-110 215/40R17 K1c K2b T83 0A1 A01 A02
1U 44-132 215/45R17 K1c K2b A04 A05 A08
e11*95/54*0066*..; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56 A09 A12 A14
e11*2001/116*0066*; A18 B56 Car
e11*2007/46*0011*.. Lim V17 S01
Skoda Praktik 51-66 215/35R17 K1c K2c K44 T83 0A1 A01 A02
5J 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A04 A05 A08
N083; A09 A12 A14
e11*2007/46*0013*.. A18 A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-90 215/35R17 A01 K1a K2b K6g K8h T79 T83 0A1 A02 A04
NH 55-90 215/40R17 A01 K1a K2b K6g K8h A05 A08 A09
e11*2007/46*0250*.. 55-90 225/35R17 A01 K1c K2b K3b K6g K8h A12 A14 A18
A58 B56 Lim
V17 S01
Skoda Roomster 47-77 215/35R17 K1c K2c K44 T83 0A1 A01 A02
5J 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A04 A05 A08
e11*2001/116*0291*; A09 A12 A14
e11*2007/46*0013*.. A18 A58 Npf
S01
Skoda Roomster 55-77 215/35R17 K1a K1b K2b K44 T83 0A1 A01 A02
Scout 55-77 215/40R17 G01 K1a K1b K2b K44 K46 A04 A05 A08
5J A09 A12 A14
e11*2001/116*0291*; A18 A58 KMV
e11*2007/46*0013*.. S01
VW Beetle, -/Cabrio 55-125 215/45R17 K1c K2b K42 K45 K46 R37 0A1 A01 A02
9C, 1Y 55-125 225/45R17 K1c K2b K42 K45 K46 K90 L02 A04 A05 A08
e1*97/27,98/14, 55-125 235/40R17 K2b K42 K46 K90 R03 R70 A09 A12 A14
2001/116*0106*.., A18 B56 Cbo
e1*2001/116*0205*.. Flh V17 S01
VW Cross Polo 51-77 215/35R17 T79 T83 0A1 A02 A04
6R 51-77 215/40R17 A05 A08 A09
e1*2001/116*0510*.. 51-77 225/35R17 A01 K6w T82 T86 A12 A14 A18
B56 Flh KMV
V17 S01
VW Fox 40-55 215/35R17 K1c K2b K44 T79 0A1 A01 A02
5Z 40-55 225/35R17 K2c K44 R03 A04 A05 A08
e1*2001/116*0301*.. A09 A12 A14
A18 Flh Npf
V17 S01
VW Golf (IV), Bora 50-150 215/45R17 A01 K1a K2b R37 T87 T88 T91 0A1 A02 A04
1J 50-177 225/45R17 A01 K1c K2b K45 K46 A05 A08 A09
e1*96/79, 98/14, 50-177 235/40R17 A01 B50 K1c K2b K45 K46 R70 A12 A14 A18
2001/116*0071*.. B56 Car Flh
Sth V17 VW9
S01
VW Polo 44-103 215/35R17 K1b K2b T79 T83 0A1 A01 A02
6R 44-103 215/40R17 K1b K2b A04 A05 A08
e1*2001/116*0510*.. 44-103 225/35R17 K1a K1b K2b K3b K8g A09 A12 A14
e1*2007/46*0486*.. A18 B56 Flh
Npf V17 S01
VW Polo 40-110 215/35R17 K1a K2b K46 T79 T83 0A1 A01 A02
9N 40-110 225/35R17 K1a K2c K44 K46 T82 T86 A04 A05 A08
e1*98/14*0174*.., A09 A12 A14
e1*2001/116*0174*.. A18 Flh Npf
Sth V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 0A1 A02 A04
9N 40-77 225/35R17 A05 A08 A09
e1*2001/116*0174*.. A12 A14 A18
Flh KMV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH

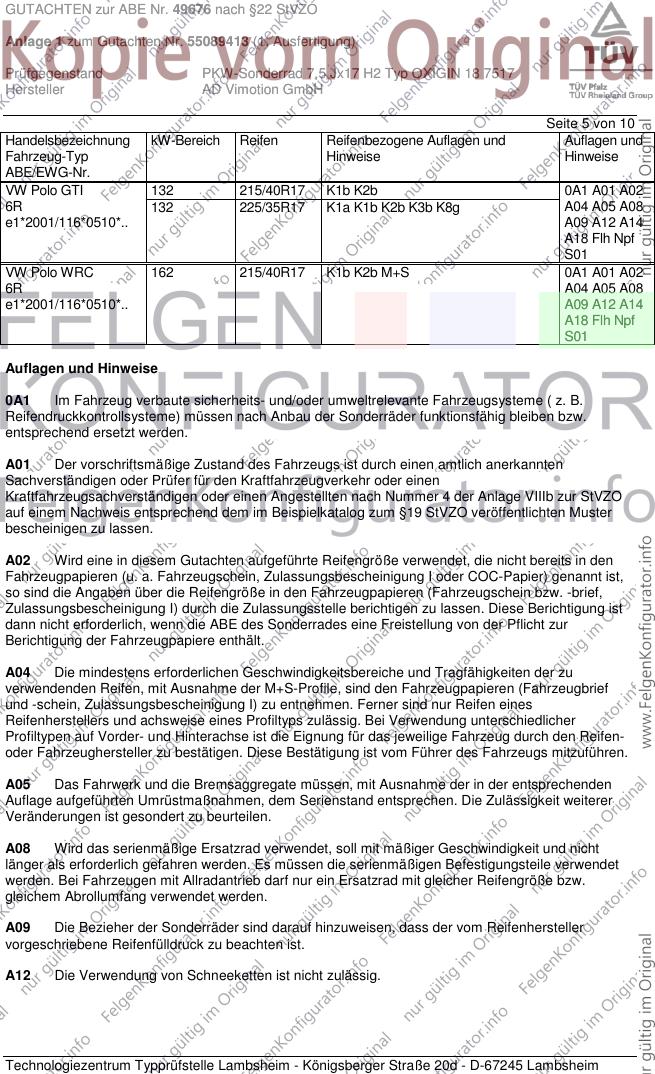

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo GTI 132 215/40R17 K1b K2b 0A1 A01 A02
6R 132 225/35R17 K1a K1b K2b K3b K8g A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A18 Flh Npf
S01
VW Polo WRC 162 215/40R17 K1b K2b M+S 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A18 Flh Npf
S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 6 von 10
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 7 von 10
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 8 von 10
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 9 von 10
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49676 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55089413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 Jx17 H2 Typ OXIGIN 18 7517
Hersteller AD Vimotion GmbH
Seite 10 von 10
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Festigkeitsprüfung des Sonderradtyps wurde in Bad Bramstedt beim Prüflabor SÜD GmbH ab
Oktober 2013 durchgeführt. Das Gutachten mit der Nummer 2013-TB-PSA-109-13090 liegt vor
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2013
Coen 00203234.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
