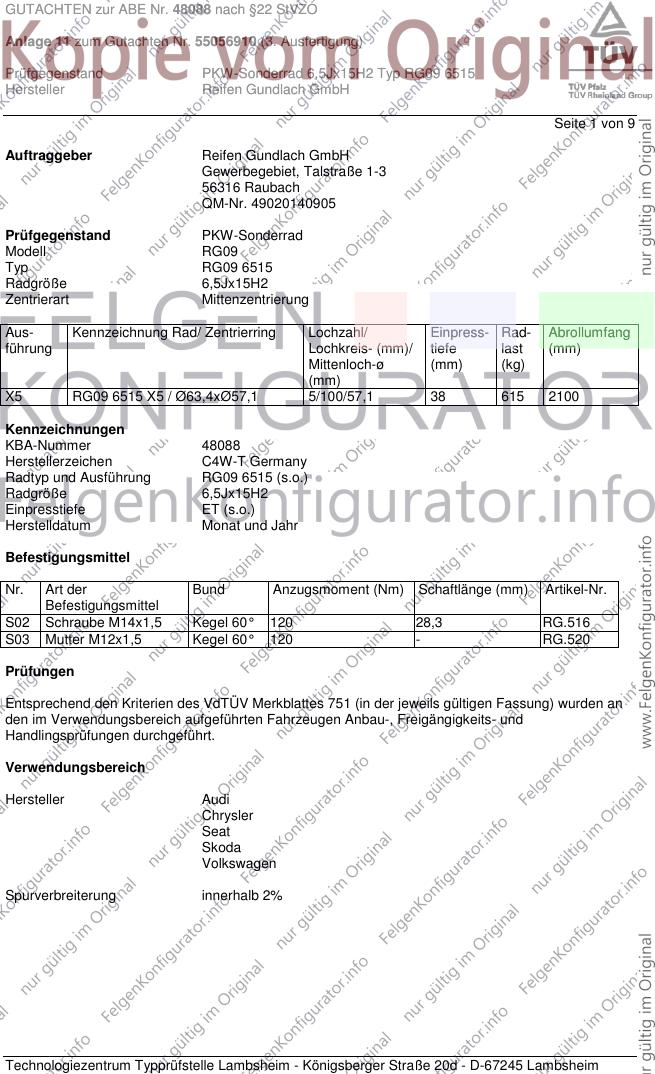

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RG09 6515 X5 / Ø63,4xØ57,1 5/100/57,1 38 615 2100
Kennzeichnungen
KBA-Nummer 48088
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S03 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 185/60R15 A13 A02 A04 A05
8X 63 195/55R15 A13 A08 A09 A16
e1*2007/46*0414*..; 63-136 185/60R15 A13 M+S A22 A58 B03
e1*2007/46*0509*.. 63-136 195/55R15 A13 M+S B88 Flh S02
63-136 205/55R15 A12
Audi A2 55-81 175/60R15 R70 A02 A04 A05
8Z 55-81 185/55R15 A08 A09 A12
e1*98/14*0131*.., 55-81 195/50R15 A01 B51 A16 A22 V15
e1*2001/116*0131*.. 55-81 195/55R15 A01 B51 K46 S02
55-81 205/50R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A13 M+S R09 A02 A04 A05
8L 66-110 185/65R15 A13 M+S R09 A08 A09 A16
e1*95/54*0042*.., 66-110 195/65R15 A13 A22 B03 S02
e1*98/14*0042*.. 66-110 205/55R15 A33
66-132 205/60R15 A33
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 A01 A02 A04
PT 85-110 195/65R15 A05 A08 A09
e11*98/14*0058*.. 85-110 205/60R15 A12 A16 A22
- mit Handschaltung B02 B03 B25
Cbo Flh S03
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 A01 A02 A04
PT 100-110 195/65R15 L02 A05 A08 A09
e11*98/14*0058*.. 100-110 205/60R15 L02 A12 A16 A22
- mit Automatik-Getr. B02 B03 B25
Cbo Flh S03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A02 A04 A05
JR 104-149 195/65R15 A12 M+S A08 A09 A16
e11*98/14*0138*.. 104-149 205/65R15 A12 A22 B02 B03
- Cabrio 104-149 225/60R15 A01 A12 K2b K42 R03 Cbo V15 S03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A02 A04 A05
JR 104-149 195/65R15 A12 M+S A08 A09 A16
e11*98/14*0138*.. 104-149 205/65R15 A12 A22 B02 B03
- Limousine 104-149 225/60R15 A01 A12 K15 K2b K42 R03 Lim V15 S03
Chrysler Stratus 96-120 185/65R15 K2b K42 K56 R37 A01 A02 A04
JA (M.6.) 96-120 195/65R15 K1a K2c K42 K56 A05 A08 A09
e11*93/81*0012*.. 96-120 205/60R15 K1a K2c K42 K45 K56 A12 A16 A22
B03 S03
Chrysler Stratus 96-120 195/60R15 K1c K42 K56 A01 A02 A04
JX 96-120 205/60R15 K1c K2b K42 K56 A05 A08 A09
e11*93/81*0028*.. A12 A16 A22
B02 B03 S03
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A02 A04 A05
6L 44-110 195/50R15 T82 A08 A09 A12
e9*98/14*0041*.., 44-110 195/55R15 R09 A16 A22 B03
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1c K2b Flh Sth V15
44-77 185/55R15 R37 T82 T86 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 185/60R15 A90 A02 A04 A05
6J, 6JN 44-110 195/55R15 A12 A08 A09 A16
e9*2001/116*0067*.., 44-110 205/50R15 A01 A12 K1a K1b K2b A22 Car Flh
e9*2007/46*0001*.. 44-110 205/55R15 A01 A12 K1a K1b K2b V15 S02
- incl. Facelift 2012 44-77 185/55R15 A90 R37 T81 T82
Seat Ibiza Cupra 132 185/60R15 A90 A02 A04 A05
6J 132 195/55R15 A12 A08 A09 A16
e9*2001/116*0067*.. 132 205/50R15 A01 A12 K1a K1b K2b A22 B03 B88
132 205/55R15 A01 A12 K1a K1b K2b Flh S02
Seat Toledo 55-90 185/55R15 A90 A02 A04 A05
NH 55-90 185/60R15 A90 A08 A09 A16
e11*2007/46*0251*.. 55-90 195/55R15 A12 A22 A58 Lim
55-90 205/50R15 A01 A12 K2b V15 S02
55-90 205/55R15 A01 A12 K2b
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Seat Toledo / Leon 50-110 195/65R15 A13 A02 A04 A05
1M 50-110 205/60R15 A33 A08 A09 A16
e9*97/27*0026*.., 50-81 185/65R15 A13 R37 A22 B03 Flh
e9*98/14*0026*.. Lim S02
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A02 A04 A05
5J 44-77 185/60R15 A01 A12 G03 A08 A09 A16
e11*2001/116*0291*..; 44-77 185/60R15 A12 R09 A22 Car Flh
e11*2007/46*0013*.. 44-77 195/50R15 A12 T82 T83 V15 S02
44-77 195/55R15 A12
44-77 205/50R15 A01 A12 K1a K1b K2b
Skoda Fabia 37-96 185/55R15 A13 T81 T82 T85 A02 A04 A05
6Y 37-96 195/50R15 A01 A12 K1a K2b K46 T82 T83 A08 A09 A16
e11*98/14*0123*.. 37-96 215/45R15 A01 A12 K1a K2b K46 R70 A22 B03 Car
Flh Sth V15
S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A02 A04 A05
5J 132 195/50R15 A12 M+S T83 A08 A09 A16
e11*2001/116* 132 195/55R15 A12 M+S A22 B88 Flh
0291*27-.. 132 205/50R15 A01 A12 K1a K1b K2b M+S S02
Skoda Octavia (I) 44-110 195/65R15 A13 A02 A04 A05
1U 44-110 205/60R15 A33 A08 A09 A16
e11*95/54*0066*..; A22 B03 Car
e11*2001/116*0066*; Lim S02
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A33 T82 T85 T86 A02 A04 A05
5J 51-66 185/60R15 A01 A12 K44 K46 A08 A09 A16
N083; 51-66 195/50R15 A01 A12 K2b K44 T82 T83 A22 A58 S02
e11*2007/46*0013*.. 51-66 195/55R15 A01 A12 K2b K44
51-66 205/50R15 A01 A12 K1a K2b K44
Skoda Rapid 55-90 185/55R15 A90 A02 A04 A05
NH 55-90 185/60R15 A90 A08 A09 A16
e11*2007/46*0250*.. 55-90 195/55R15 A12 A22 A58 Lim
55-90 205/50R15 A01 A12 K2b V15 S02
55-90 205/55R15 A01 A12 K2b
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 47-77 185/55R15 A33 T82 T86 A02 A04 A05
5J 47-77 185/60R15 A01 A12 K44 K46 A08 A09 A16
e11*2001/116*0291*; 47-77 195/50R15 A01 A12 K2b K44 T82 T83 A22 A58 Npf
e11*2007/46*0013*.. 47-77 195/55R15 A01 A12 K2b K44 S02
47-77 205/50R15 A01 A12 K1a K2b K44
Skoda Roomster 55-77 185/55R15 A33 M+S T81 T82 T85 A02 A04 A05
Scout 55-77 185/60R15 A12 A08 A09 A16
5J 55-77 195/55R15 A12 A22 A58 KMV
e11*2001/116*0291*; 55-77 205/50R15 A12 S02
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A33 R37 A02 A04 A05
9C, 1Y 55-110 205/60R15 A01 A30 K1c A08 A09 A16
e1*97/27,98/14, A22 B03 Cbo
2001/116*0106*.., Flh S02
e1*2001/116*0205*..
VW Cross Polo 51-77 185/55R15 A33 R37 T81 T82 T85 A02 A04 A05
6R 51-77 185/60R15 A33 A08 A09 A16
e1*2001/116*0510*.. 51-77 195/55R15 A12 A22 Flh KMV
51-77 205/50R15 A12 V15 S02
51-77 205/55R15 A12
VW Fox 40-55 185/55R15 A02 A04 A05
5Z 40-55 195/50R15 A01 K1a K2b A08 A09 A12
e1*2001/116*0301*.. 40-55 195/55R15 A01 K1a K2b A16 A22 Flh
40-55 205/50R15 A01 K1a K1b K2b Npf V15 S02
VW Golf (IV), Bora 50-110 195/65R15 A13 R37 A02 A04 A05
1J 50-110 205/60R15 A33 A08 A09 A16
e1*96/79, 98/14, A22 B03 Car
2001/116*0071*.. Flh Sth S02
VW Polo 44-103 185/55R15 A90 R37 T81 T82 T85 A02 A04 A05
6R 44-103 185/60R15 A90 A08 A09 A16
e1*2001/116*0510*.. 44-103 195/55R15 A01 A12 K2b A22 Flh Npf
e1*2007/46*0486*.. 44-103 205/50R15 A01 A12 K1b K2b V15 S02
44-103 205/55R15 A01 A12 K1b K2b
VW Polo 40-110 185/55R15 M+S T82 T86 A02 A04 A05
9N 40-110 195/50R15 M+S T82 T83 A08 A09 A12
e1*98/14*0174*.., 40-110 195/55R15 R09 A16 A22 Flh
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b Npf Sth V15
40-77 185/55R15 R37 T82 T86 S02
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo -Fun/Cross- 40-77 185/60R15 A13 M+S A02 A04 A05
9N 40-77 195/55R15 A12 M+S A08 A09 A16
e1*2001/116*0174*.. 40-77 205/50R15 A12 M+S A22 Flh KMV
S02
VW Polo GTI 132 185/60R15 A90 M+S A02 A04 A05
6R 132 195/55R15 A01 A12 K2b M+S A08 A09 A16
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K1b K2b M+S A22 B03 B88
132 205/55R15 A01 A12 K1b K2b M+S Flh Npf S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 9
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 9

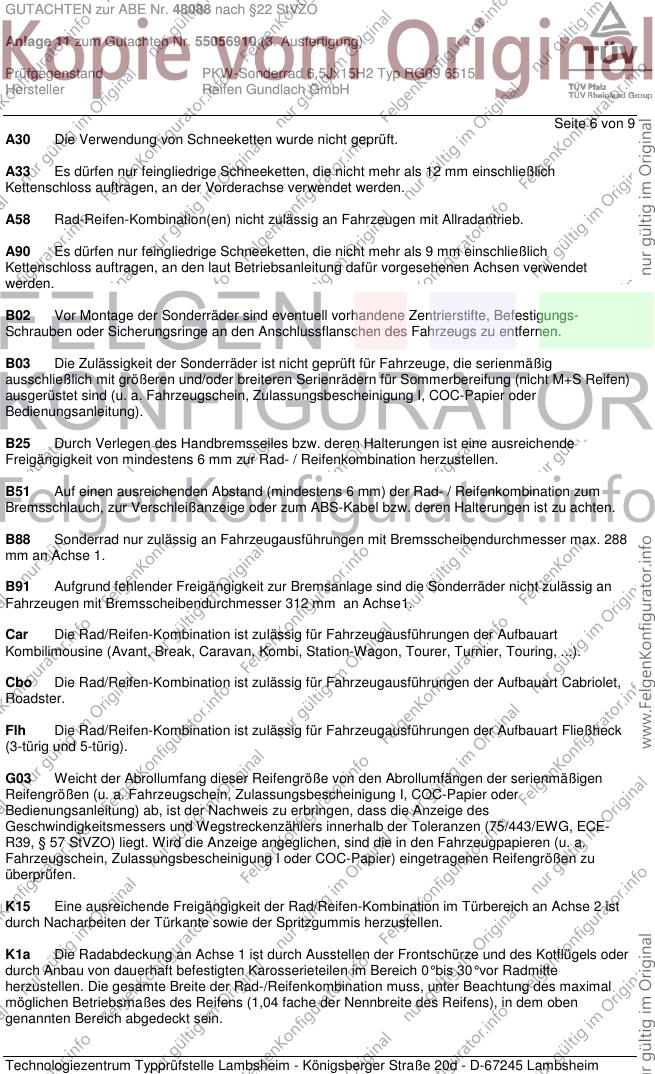

A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 9

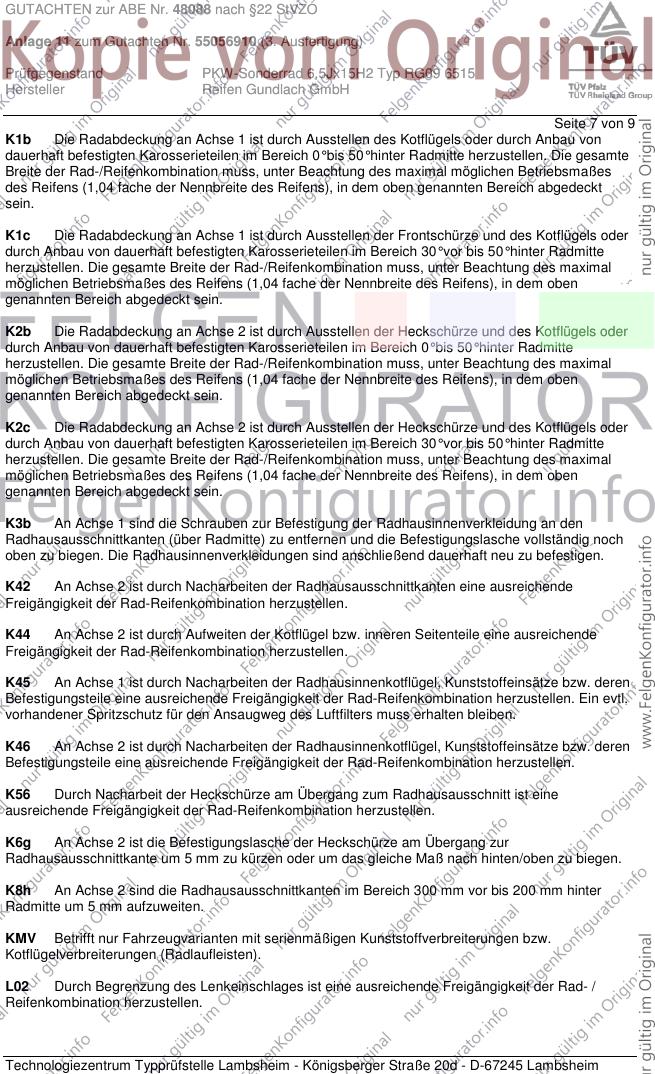

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 8 von 9
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 9 von 9

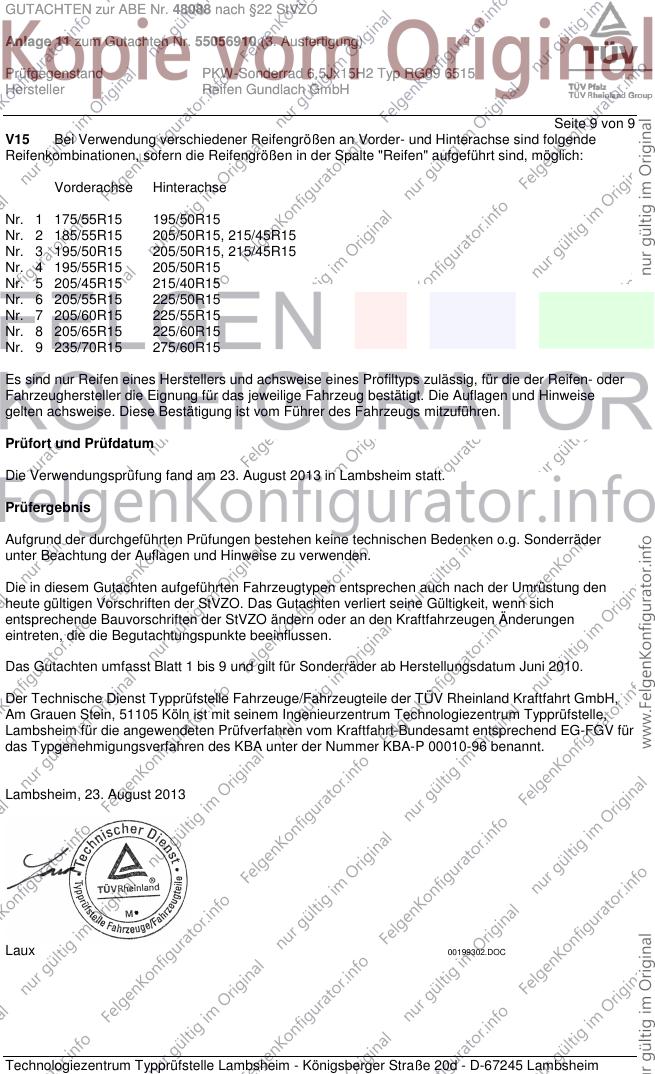

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. August 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. August 2013
Laux 00199302.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
