Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48747*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: AX5-80018
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38871 Ilsenburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

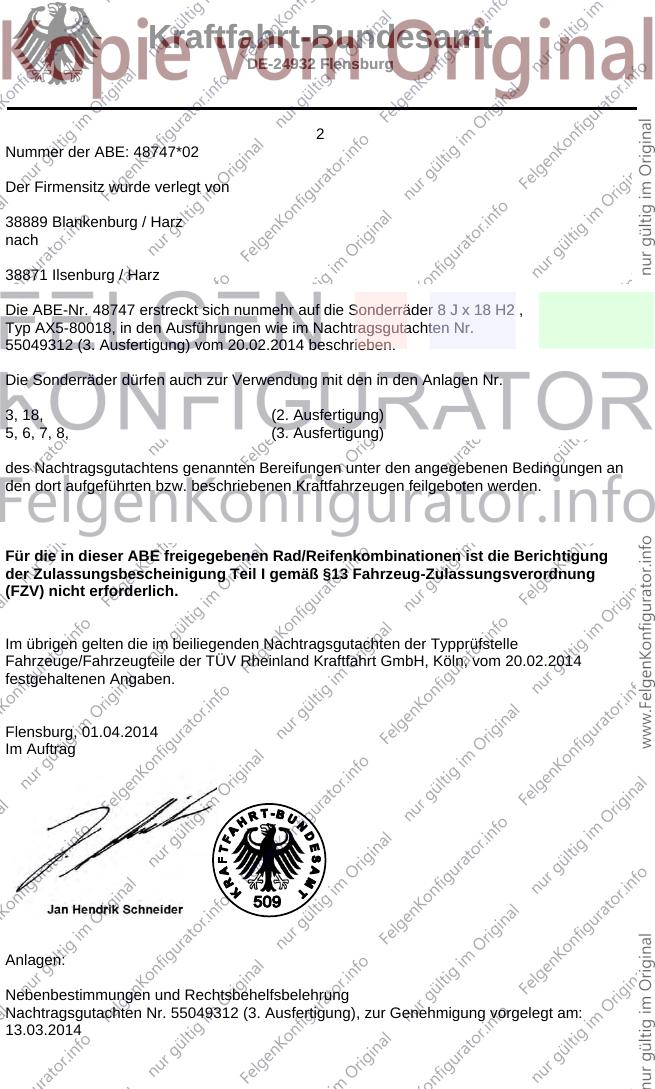

2
Nummer der ABE: 48747*02
Der Firmensitz wurde verlegt von
38889 Blankenburg / Harz
nach
38871 Ilsenburg / Harz
Die ABE-Nr. 48747 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 ,
Typ AX5-80018, in den Ausführungen wie im Nachtragsgutachten Nr.
55049312 (3. Ausfertigung) vom 20.02.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
3, 18, (2. Ausfertigung)
5, 6, 7, 8, (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 20.02.2014
festgehaltenen Angaben.
Flensburg, 01.04.2014
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55049312 (3. Ausfertigung), zur Genehmigung vorgelegt am:
13.03.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48747*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

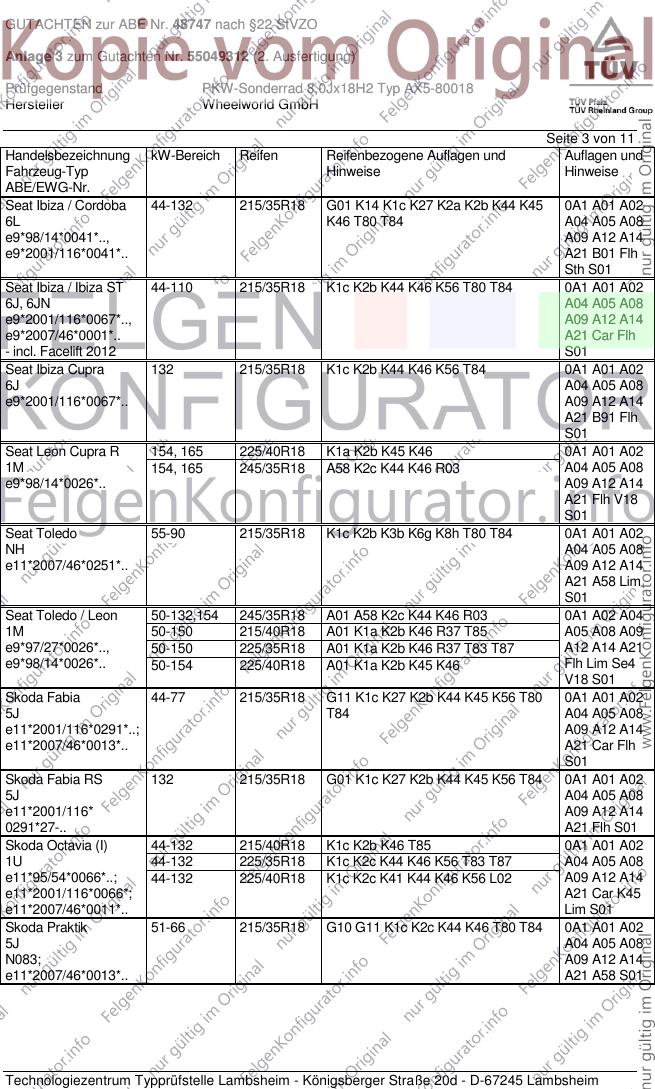

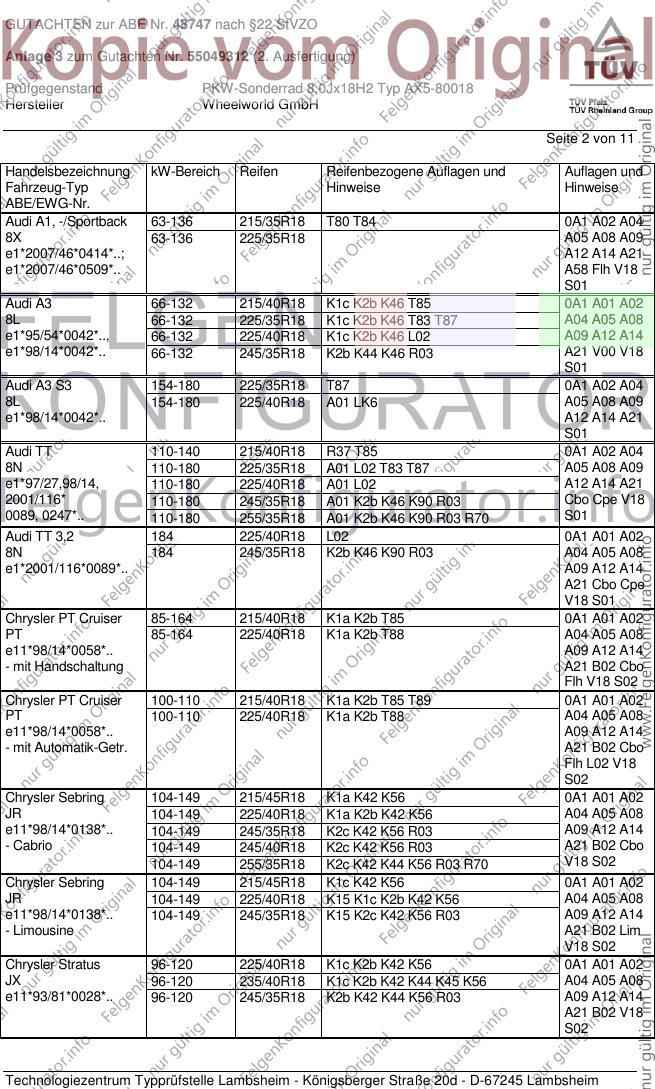

GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH

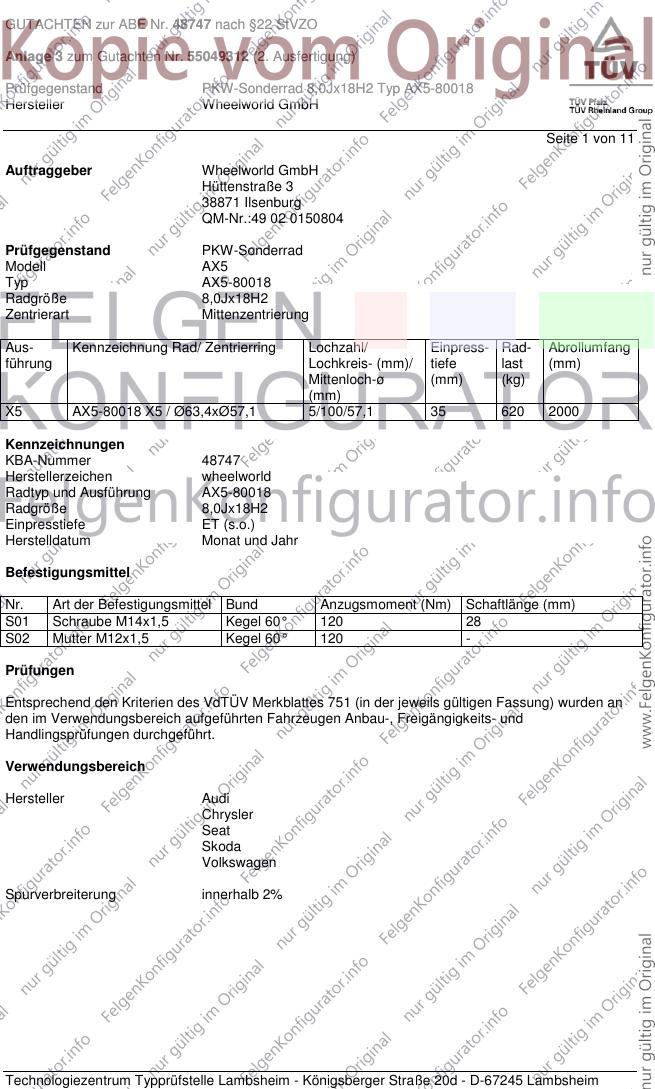

Seite 1 von 11
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-80018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 AX5-80018 X5 / Ø63,4xØ57,1 5/100/57,1 35 620 2000
Kennzeichnungen
KBA-Nummer 48747
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-80018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 215/35R18 T80 T84 0A1 A02 A04
8X 63-136 225/35R18 A05 A08 A09
e1*2007/46*0414*..; A12 A14 A21
e1*2007/46*0509*.. A58 Flh V18
S01
Audi A3 66-132 215/40R18 K1c K2b K46 T85 0A1 A01 A02
8L 66-132 225/35R18 K1c K2b K46 T83 T87 A04 A05 A08
e1*95/54*0042*.., 66-132 225/40R18 K1c K2b K46 L02 A09 A12 A14
e1*98/14*0042*.. 66-132 245/35R18 K2b K44 K46 R03 A21 V00 V18
S01
Audi A3 S3 154-180 225/35R18 T87 0A1 A02 A04
8L 154-180 225/40R18 A01 LK6 A05 A08 A09
e1*98/14*0042*.. A12 A14 A21
S01
Audi TT 110-140 215/40R18 R37 T85 0A1 A02 A04
8N 110-180 225/35R18 A01 L02 T83 T87 A05 A08 A09
e1*97/27,98/14, 110-180 225/40R18 A01 L02 A12 A14 A21
2001/116* 110-180 245/35R18 A01 K2b K46 K90 R03 Cbo Cpe V18
0089, 0247*.. 110-180 255/35R18 A01 K2b K46 K90 R03 R70 S01
Audi TT 3,2 184 225/40R18 L02 0A1 A01 A02
8N 184 245/35R18 K2b K46 K90 R03 A04 A05 A08
e1*2001/116*0089*.. A09 A12 A14
A21 Cbo Cpe
V18 S01
Chrysler PT Cruiser 85-164 215/40R18 K1a K2b T85 0A1 A01 A02
PT 85-164 225/40R18 K1a K2b T88 A04 A05 A08
e11*98/14*0058*.. A09 A12 A14
- mit Handschaltung A21 B02 Cbo
Flh V18 S02
Chrysler PT Cruiser 100-110 215/40R18 K1a K2b T85 T89 0A1 A01 A02
PT 100-110 225/40R18 K1a K2b T88 A04 A05 A08
e11*98/14*0058*.. A09 A12 A14
- mit Automatik-Getr. A21 B02 Cbo
Flh L02 V18
S02
Chrysler Sebring 104-149 215/45R18 K1a K42 K56 0A1 A01 A02
JR 104-149 225/40R18 K1a K2b K42 K56 A04 A05 A08
e11*98/14*0138*.. 104-149 245/35R18 K2c K42 K56 R03 A09 A12 A14
- Cabrio 104-149 245/40R18 K2c K42 K56 R03 A21 B02 Cbo
104-149 255/35R18 K2c K42 K44 K56 R03 R70 V18 S02
Chrysler Sebring 104-149 215/45R18 K1c K42 K56 0A1 A01 A02
JR 104-149 225/40R18 K15 K1c K2b K42 K56 A04 A05 A08
e11*98/14*0138*.. 104-149 245/35R18 K15 K2c K42 K56 R03 A09 A12 A14
- Limousine A21 B02 Lim
V18 S02
Chrysler Stratus 96-120 225/40R18 K1c K2b K42 K56 0A1 A01 A02
JX 96-120 235/40R18 K1c K2b K42 K44 K45 K56 A04 A05 A08
e11*93/81*0028*.. 96-120 245/35R18 K2b K42 K44 K56 R03 A09 A12 A14
A21 B02 V18
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-132 215/35R18 G01 K14 K1c K27 K2a K2b K44 K45 0A1 A01 A02
6L K46 T80 T84 A04 A05 A08
e9*98/14*0041*.., A09 A12 A14
e9*2001/116*0041*.. A21 B01 Flh
Sth S01
Seat Ibiza / Ibiza ST 44-110 215/35R18 K1c K2b K44 K46 K56 T80 T84 0A1 A01 A02
6J, 6JN A04 A05 A08
e9*2001/116*0067*.., A09 A12 A14
e9*2007/46*0001*.. A21 Car Flh
- incl. Facelift 2012 S01
Seat Ibiza Cupra 132 215/35R18 K1c K2b K44 K46 K56 T84 0A1 A01 A02
6J A04 A05 A08
e9*2001/116*0067*.. A09 A12 A14
A21 B91 Flh
S01
Seat Leon Cupra R 154, 165 225/40R18 K1a K2b K45 K46 0A1 A01 A02
1M 154, 165 245/35R18 A58 K2c K44 K46 R03 A04 A05 A08
e9*98/14*0026*.. A09 A12 A14
A21 Flh V18
S01
Seat Toledo 55-90 215/35R18 K1c K2b K3b K6g K8h T80 T84 0A1 A01 A02
NH A04 A05 A08
e11*2007/46*0251*.. A09 A12 A14
A21 A58 Lim
S01
Seat Toledo / Leon 50-132,154 245/35R18 A01 A58 K2c K44 K46 R03 0A1 A02 A04
1M 50-150 215/40R18 A01 K1a K2b K46 R37 T85 A05 A08 A09
e9*97/27*0026*.., 50-150 225/35R18 A01 K1a K2b K46 R37 T83 T87 A12 A14 A21
e9*98/14*0026*.. 50-154 225/40R18 A01 K1a K2b K45 K46 Flh Lim Se4
V18 S01
Skoda Fabia 44-77 215/35R18 G11 K1c K27 K2b K44 K45 K56 T80 0A1 A01 A02
5J T84 A04 A05 A08
e11*2001/116*0291*..; A09 A12 A14
e11*2007/46*0013*.. A21 Car Flh
S01
Skoda Fabia RS 132 215/35R18 G01 K1c K27 K2b K44 K45 K56 T84 0A1 A01 A02
5J A04 A05 A08
e11*2001/116* A09 A12 A14
0291*27-.. A21 Flh S01
Skoda Octavia (I) 44-132 215/40R18 K1c K2b K46 T85 0A1 A01 A02
1U 44-132 225/35R18 K1c K2c K44 K46 K56 T83 T87 A04 A05 A08
e11*95/54*0066*..; 44-132 225/40R18 K1c K2c K41 K44 K46 K56 L02 A09 A12 A14
e11*2001/116*0066*; A21 Car K45
e11*2007/46*0011*.. Lim S01
Skoda Praktik 51-66 215/35R18 G10 G11 K1c K2c K44 K46 T80 T84 0A1 A01 A02
5J A04 A05 A08
N083; A09 A12 A14
e11*2007/46*0013*.. A21 A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH

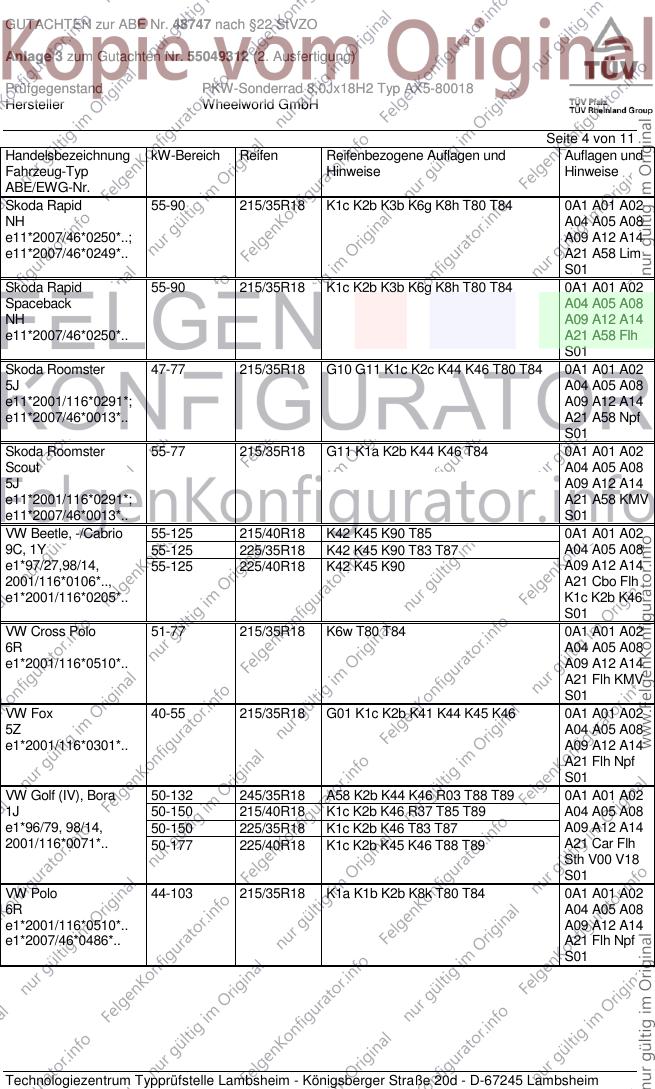

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-90 215/35R18 K1c K2b K3b K6g K8h T80 T84 0A1 A01 A02
NH A04 A05 A08
e11*2007/46*0250*..; A09 A12 A14
e11*2007/46*0249*.. A21 A58 Lim
S01
Skoda Rapid 55-90 215/35R18 K1c K2b K3b K6g K8h T80 T84 0A1 A01 A02
Spaceback A04 A05 A08
NH A09 A12 A14
e11*2007/46*0250*.. A21 A58 Flh
S01
Skoda Roomster 47-77 215/35R18 G10 G11 K1c K2c K44 K46 T80 T84 0A1 A01 A02
5J A04 A05 A08
e11*2001/116*0291*; A09 A12 A14
e11*2007/46*0013*.. A21 A58 Npf
S01
Skoda Roomster 55-77 215/35R18 G11 K1a K2b K44 K46 T84 0A1 A01 A02
Scout A04 A05 A08
5J A09 A12 A14
e11*2001/116*0291*; A21 A58 KMV
e11*2007/46*0013*.. S01
VW Beetle, -/Cabrio 55-125 215/40R18 K42 K45 K90 T85 0A1 A01 A02
9C, 1Y 55-125 225/35R18 K42 K45 K90 T83 T87 A04 A05 A08
e1*97/27,98/14, 55-125 225/40R18 K42 K45 K90 A09 A12 A14
2001/116*0106*.., A21 Cbo Flh
e1*2001/116*0205*.. K1c K2b K46
S01
VW Cross Polo 51-77 215/35R18 K6w T80 T84 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A21 Flh KMV
S01
VW Fox 40-55 215/35R18 G01 K1c K2b K41 K44 K45 K46 0A1 A01 A02
5Z A04 A05 A08
e1*2001/116*0301*.. A09 A12 A14
A21 Flh Npf
S01
VW Golf (IV), Bora 50-132 245/35R18 A58 K2b K44 K46 R03 T88 T89 0A1 A01 A02
1J 50-150 215/40R18 K1c K2b K46 R37 T85 T89 A04 A05 A08
e1*96/79, 98/14, 50-150 225/35R18 K1c K2b K46 T83 T87 A09 A12 A14
2001/116*0071*.. 50-177 225/40R18 K1c K2b K45 K46 T88 T89 A21 Car Flh
Sth V00 V18
S01
VW Polo 44-103 215/35R18 K1a K1b K2b K8k T80 T84 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
e1*2007/46*0486*.. A21 Flh Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH

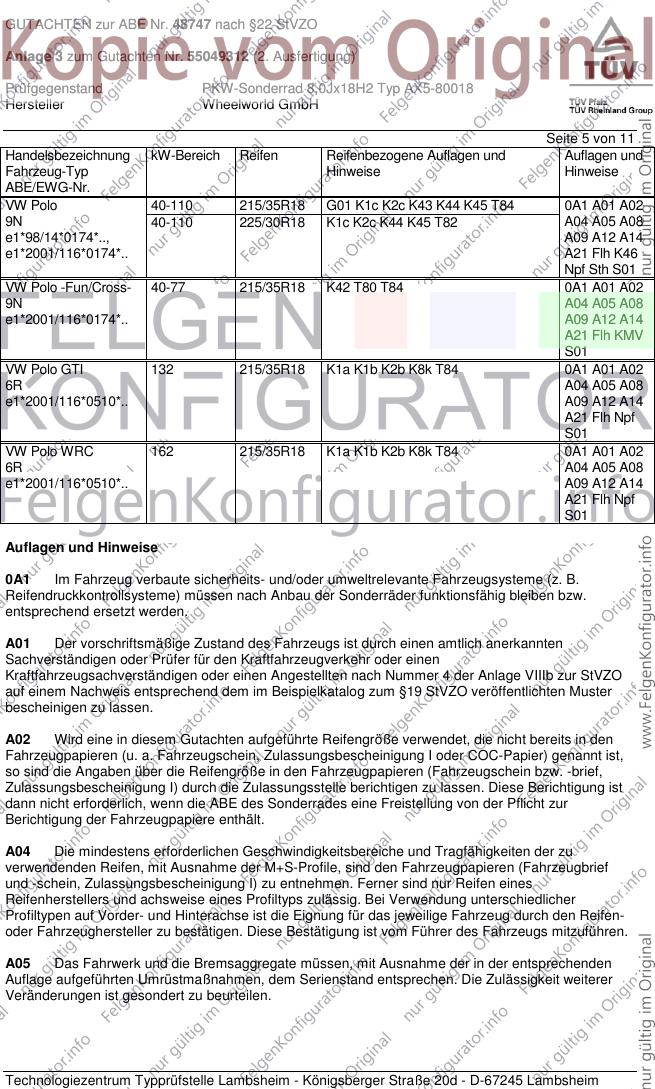

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 215/35R18 G01 K1c K2c K43 K44 K45 T84 0A1 A01 A02
9N 40-110 225/30R18 K1c K2c K44 K45 T82 A04 A05 A08
e1*98/14*0174*.., A09 A12 A14
e1*2001/116*0174*.. A21 Flh K46
Npf Sth S01
VW Polo -Fun/Cross- 40-77 215/35R18 K42 T80 T84 0A1 A01 A02
9N A04 A05 A08
e1*2001/116*0174*.. A09 A12 A14
A21 Flh KMV
S01
VW Polo GTI 132 215/35R18 K1a K1b K2b K8k T84 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A21 Flh Npf
S01
VW Polo WRC 162 215/35R18 K1a K1b K2b K8k T84 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A14
A21 Flh Npf
S01

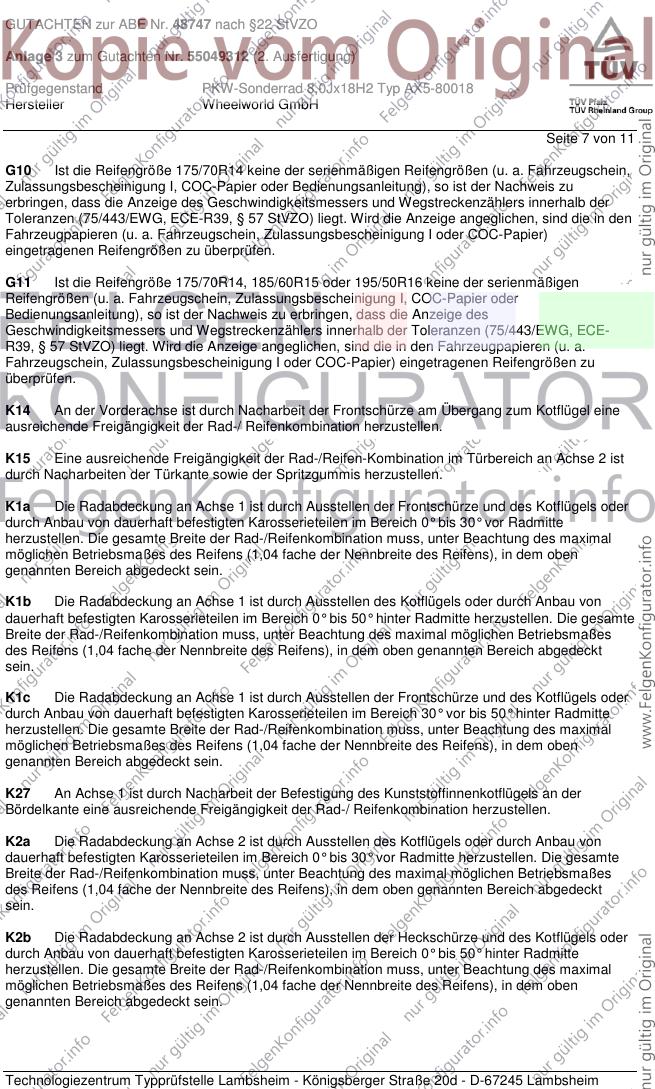

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 6 von 11

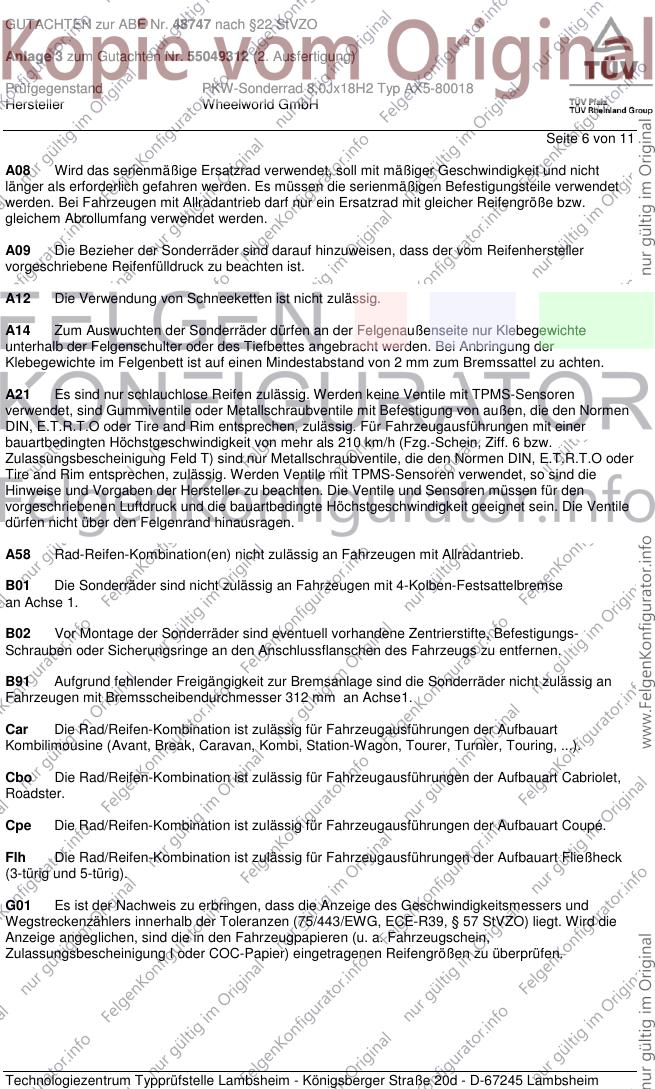

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 7 von 11
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 8 von 11

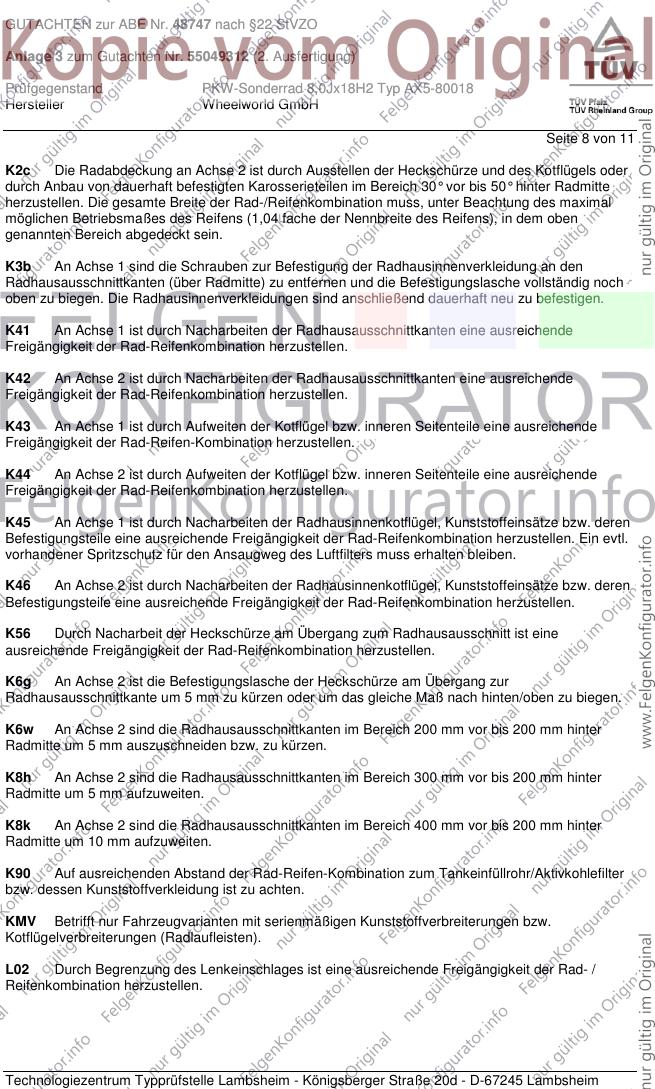

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 9 von 11

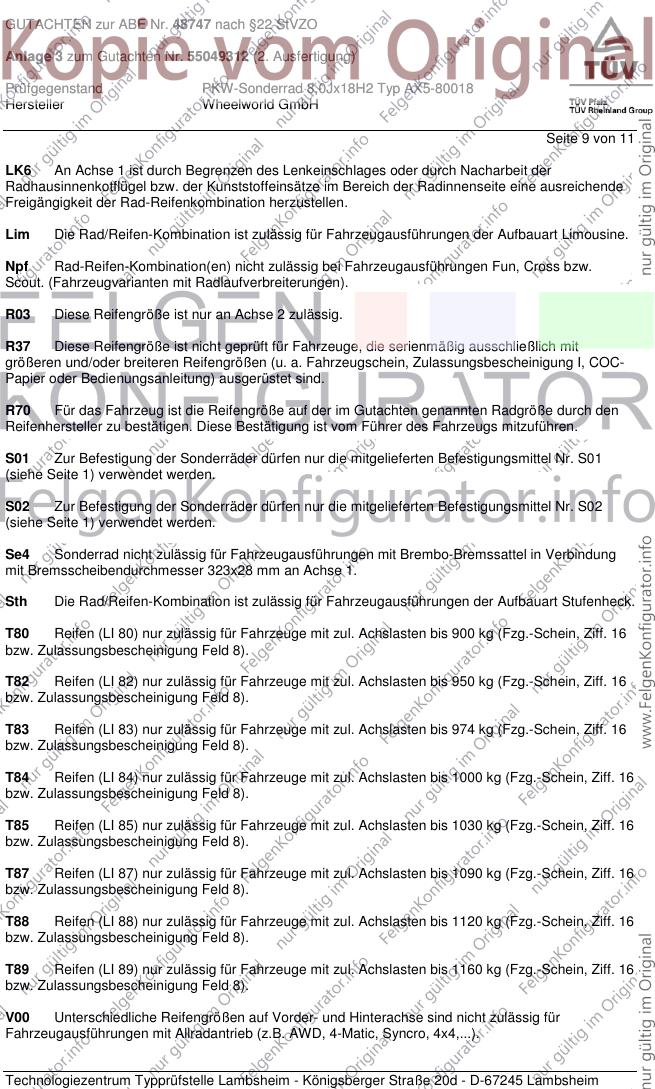

LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 10 von 11

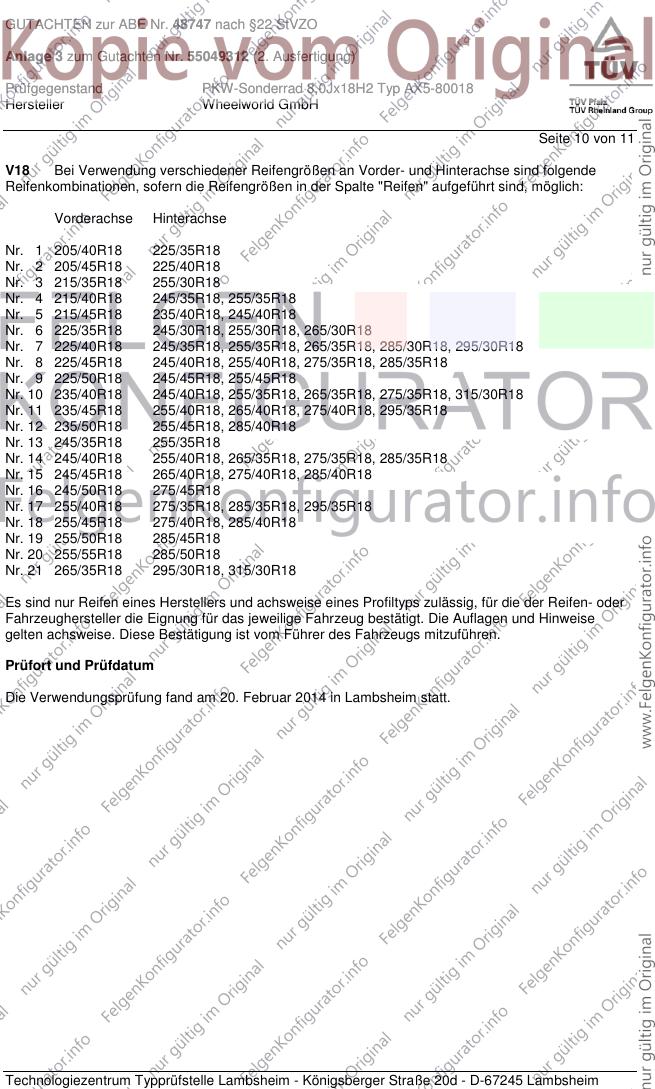

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Februar 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48747 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55049312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AX5-80018
Hersteller Wheelworld GmbH
Seite 11 von 11

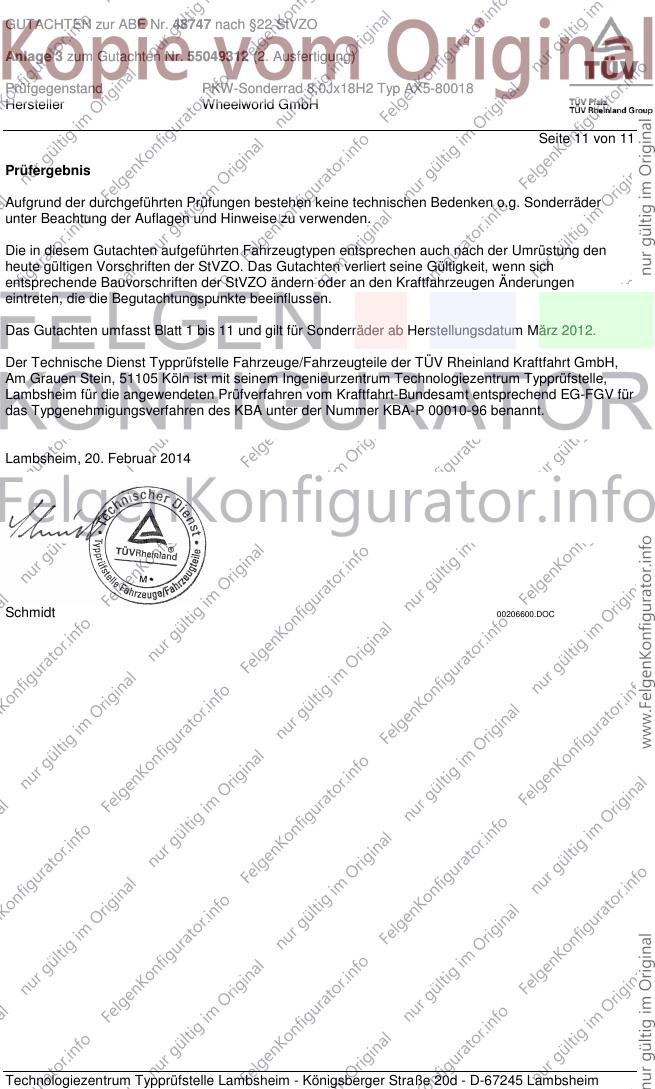

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Februar 2014
Schmidt 00206600.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
