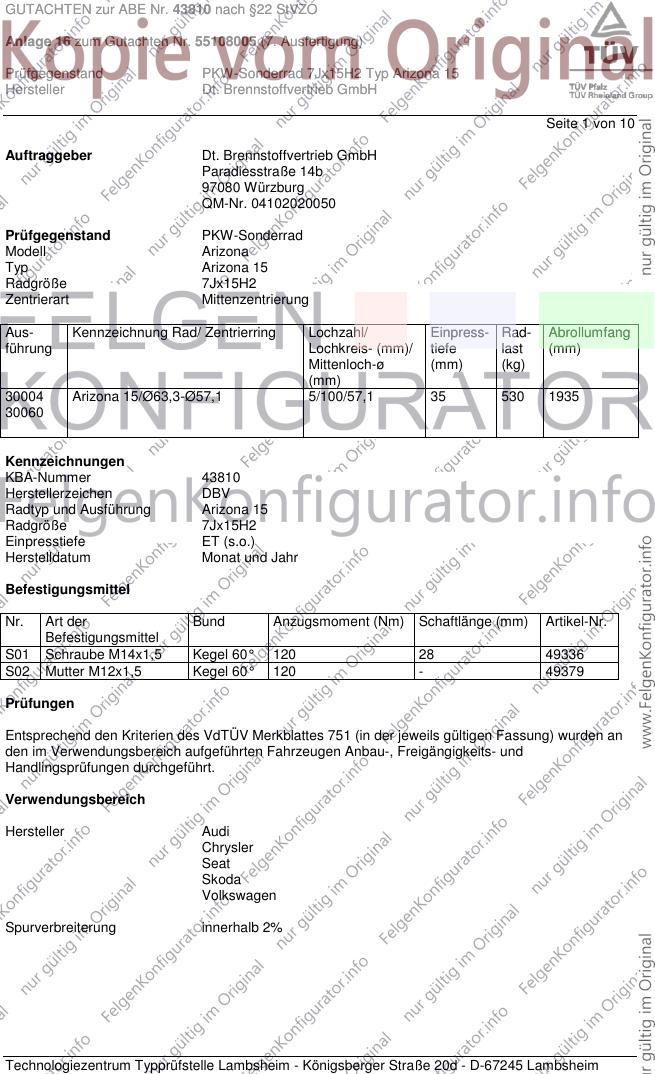

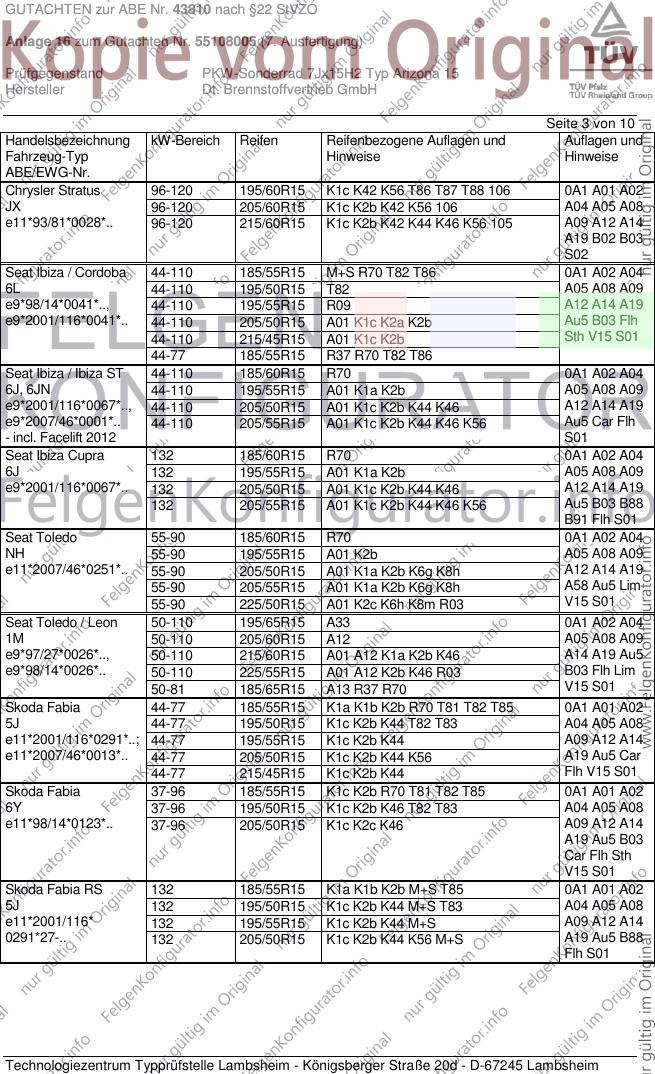

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Arizona
Typ Arizona 15
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30004 Arizona 15/Ø63,3-Ø57,1 5/100/57,1 35 530 1935
30060
Kennzeichnungen
KBA-Nummer 43810
Herstellerzeichen DBV
Radtyp und Ausführung Arizona 15
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28 49336
S02 Mutter M12x1,5 Kegel 60° 120 - 49379
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/55R15 A33 0A1 A02 A04
8X 63-136 195/55R15 A33 M+S A05 A08 A09
e1*2007/46*0414*..; 63-136 205/55R15 A12 A14 A19 A58
e1*2007/46*0509*.. 63-136 225/50R15 A01 A12 K2b Au5 B03 B88
Flh V15 S01
Audi A2 55-81 185/55R15 R70 0A1 A02 A04
8Z 55-81 195/50R15 A05 A08 A09
e1*98/14*0131*.., 55-81 195/55R15 A01 B51 K46 A12 A14 A19
e1*2001/116*0131*.. 55-81 205/50R15 A01 B51 K42 K45 K46 Au5 V15 S01
55-81 215/45R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A33 M+S 0A1 A02 A04
8L 66-110 185/65R15 A13 M+S R09 R70 A05 A08 A09
e1*95/54*0042*.., 66-110 195/65R15 A33 A14 A19 Au5
e1*98/14*0042*.. 66-132 205/55R15 A12 B03 V15 S01
66-132 205/60R15 A12
66-132 215/55R15 A01 A12 K1c K2b
66-132 225/50R15 A01 A12 K1c K2b K46
Chrysler Neon 85-112 185/60R15 K1a K2b R70 0A1 A01 A02
PL A04 A05 A08
e11*98/14*0057*.. A09 A12 A14
A19 B02 S02
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 R70 T87 T88 106 0A1 A01 A02
PT 85-110 195/65R15 106 A04 A05 A08
e11*98/14*0058*.. 85-110 205/60R15 K1a K2b 106 A09 A12 A14
- mit Handschaltung A19 B02 B03
B25 Cbo Flh
S02
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 R70 T87 T88 106 0A1 A01 A02
PT 100-110 195/65R15 106 A04 A05 A08
e11*98/14*0058*.. 100-110 205/60R15 K1a K2b L02 106 A09 A12 A14
- mit Automatik-Getr. A19 B02 B03
B25 Cbo Flh
S02
Chrysler Sebring 104-149 185/65R15 M+S R70 T87 T88 106 0A1 A02 A04
JR 104-149 195/65R15 A01 K42 M+S 106 A05 A08 A09
e11*98/14*0138*.. 104-149 205/65R15 A01 K42 104 A12 A14 A19
- Cabrio B02 B03 Cbo
V15 S02
Chrysler Sebring 104-149 185/65R15 M+S R70 T87 T88 106 0A1 A02 A04
JR 104-149 195/65R15 A01 K42 M+S 106 A05 A08 A09
e11*98/14*0138*.. 104-149 205/65R15 A01 K42 104 A12 A14 A19
- Limousine B02 B03 Lim
V15 S02
Chrysler Stratus 96-120 185/65R15 K2c K42 K56 R37 R70 106 0A1 A01 A02
JA (M.6.) 96-120 195/65R15 K1a K2c K42 K56 106 A04 A05 A08
e11*93/81*0012*.. 96-120 205/60R15 K1a K2c K42 K45 K56 106 A09 A12 A14
A19 B02 B03
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Stratus 96-120 195/60R15 K1c K42 K56 T86 T87 T88 106 0A1 A01 A02
JX 96-120 205/60R15 K1c K2b K42 K56 106 A04 A05 A08
e11*93/81*0028*.. 96-120 215/60R15 K1c K2b K42 K44 K46 K56 105 A09 A12 A14
A19 B02 B03
S02
Seat Ibiza / Cordoba 44-110 185/55R15 M+S R70 T82 T86 0A1 A02 A04
6L 44-110 195/50R15 T82 A05 A08 A09
e9*98/14*0041*.., 44-110 195/55R15 R09 A12 A14 A19
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1c K2a K2b Au5 B03 Flh
44-110 215/45R15 A01 K1c K2b Sth V15 S01
44-77 185/55R15 R37 R70 T82 T86
Seat Ibiza / Ibiza ST 44-110 185/60R15 R70 0A1 A02 A04
6J, 6JN 44-110 195/55R15 A01 K1a K2b A05 A08 A09
e9*2001/116*0067*.., 44-110 205/50R15 A01 K1c K2b K44 K46 A12 A14 A19
e9*2007/46*0001*.. 44-110 205/55R15 A01 K1c K2b K44 K46 K56 Au5 Car Flh
- incl. Facelift 2012 S01
Seat Ibiza Cupra 132 185/60R15 R70 0A1 A02 A04
6J 132 195/55R15 A01 K1a K2b A05 A08 A09
e9*2001/116*0067*.. 132 205/50R15 A01 K1c K2b K44 K46 A12 A14 A19
132 205/55R15 A01 K1c K2b K44 K46 K56 Au5 B03 B88
B91 Flh S01
Seat Toledo 55-90 185/60R15 R70 0A1 A02 A04
NH 55-90 195/55R15 A01 K2b A05 A08 A09
e11*2007/46*0251*.. 55-90 205/50R15 A01 K1a K2b K6g K8h A12 A14 A19
55-90 205/55R15 A01 K1a K2b K6g K8h A58 Au5 Lim
55-90 225/50R15 A01 K2c K6h K8m R03 V15 S01
Seat Toledo / Leon 50-110 195/65R15 A33 0A1 A02 A04
1M 50-110 205/60R15 A12 A05 A08 A09
e9*97/27*0026*.., 50-110 215/60R15 A01 A12 K1a K2b K46 A14 A19 Au5
e9*98/14*0026*.. 50-110 225/55R15 A01 A12 K2b K46 R03 B03 Flh Lim
50-81 185/65R15 A13 R37 R70 V15 S01
Skoda Fabia 44-77 185/55R15 K1a K1b K2b R70 T81 T82 T85 0A1 A01 A02
5J 44-77 195/50R15 K1c K2b K44 T82 T83 A04 A05 A08
e11*2001/116*0291*..; 44-77 195/55R15 K1c K2b K44 A09 A12 A14
e11*2007/46*0013*.. 44-77 205/50R15 K1c K2b K44 K56 A19 Au5 Car
44-77 215/45R15 K1c K2b K44 Flh V15 S01
Skoda Fabia 37-96 185/55R15 K1c K2b R70 T81 T82 T85 0A1 A01 A02
6Y 37-96 195/50R15 K1c K2b K46 T82 T83 A04 A05 A08
e11*98/14*0123*.. 37-96 205/50R15 K1c K2c K46 A09 A12 A14
A19 Au5 B03
Car Flh Sth
V15 S01
Skoda Fabia RS 132 185/55R15 K1a K1b K2b M+S T85 0A1 A01 A02
5J 132 195/50R15 K1c K2b K44 M+S T83 A04 A05 A08
e11*2001/116* 132 195/55R15 K1c K2b K44 M+S A09 A12 A14
0291*27-.. 132 205/50R15 K1c K2b K44 K56 M+S A19 Au5 B88
Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (I) 44-110 195/65R15 A33 106 0A1 A02 A04
1U 44-110 205/60R15 A01 A12 K46 K56 106 A05 A08 A09
e11*95/54*0066*..; A14 A19 Au5
e11*2001/116*0066*; B03 Car Lim
e11*2007/46*0011*.. S01
Skoda Praktik 51-66 185/55R15 K2b K44 R70 T82 T85 T86 0A1 A01 A02
5J 51-66 195/50R15 K1a K2b K44 T82 T83 A04 A05 A08
N083; 51-66 195/55R15 K1a K2b K44 A09 A12 A14
e11*2007/46*0013*.. 51-66 205/50R15 K1c K2c K44 A19 A58 Au5
51-66 215/45R15 K1a K2b K44 S01
Skoda Rapid 55-90 185/60R15 R70 0A1 A02 A04
NH 55-90 195/55R15 A01 K2b A05 A08 A09
e11*2007/46*0250*..; 55-90 205/50R15 A01 K1a K2b K6g K8h A12 A14 A19
e11*2007/46*0249*.. 55-90 205/55R15 A01 K1a K2b K6g K8h A58 Au5 Lim
55-90 225/50R15 A01 K2c K6h K8m R03 V15 S01
Skoda Rapid 55-90 185/60R15 R70 0A1 A02 A04
Spaceback 55-90 195/55R15 A05 A08 A09
NH 55-90 205/50R15 A01 K1a K2b K6g K8h A12 A14 A19
e11*2007/46*0250*.. 55-90 205/55R15 A01 K1a K2b K6g K8h A58 Au5 Flh
55-90 225/50R15 A01 K2c K6h K8m R03 V15 S01
Skoda Roomster 47-77 185/55R15 K2b K44 R70 T82 T86 0A1 A01 A02
5J 47-77 195/50R15 K1a K2b K44 T82 T83 A04 A05 A08
e11*2001/116*0291*; 47-77 195/55R15 K1a K2b K44 A09 A12 A14
e11*2007/46*0013*.. 47-77 205/50R15 K1c K2c K44 A19 A58 Au5
47-77 215/45R15 K1a K2b K44 Npf V15 S01
Skoda Roomster 55-77 185/55R15 M+S R70 T81 T82 T85 0A1 A02 A04
Scout 55-77 195/55R15 A05 A08 A09
5J 55-77 205/50R15 A01 K2b K44 A12 A14 A19
e11*2001/116*0291*; A58 Au5 KMV
e11*2007/46*0013*.. S01
VW Beetle, -/Cabrio 55-110 195/65R15 A01 K1c R37 0A1 A02 A04
9C, 1Y 55-110 205/55R15 A01 K1c K2b K45 A05 A08 A09
e1*97/27,98/14, 55-110 205/60R15 A01 K1c K2b K45 A12 A14 A19
2001/116*0106*.., Au5 B03 Cbo
e1*2001/116*0205*.. Flh S01
VW Cross Polo 51-77 185/60R15 R70 0A1 A02 A04
6R 51-77 195/55R15 A05 A08 A09
e1*2001/116*0510*.. 51-77 205/50R15 A12 A14 A19
51-77 205/55R15 Au5 Flh KMV
S01
VW Golf (IV), Bora 50-110 195/65R15 A33 R37 106 0A1 A02 A04
1J 50-110 205/60R15 A12 106 A05 A08 A09
e1*96/79, 98/14, 50-110 225/55R15 A01 A12 K46 R03 106 A14 A19 Au5
2001/116*0071*.. B03 Car Flh
Sth V15 S01
VW Polo 44-103 185/60R15 K2b R70 0A1 A01 A02
6R 44-103 195/55R15 K2b A04 A05 A08
e1*2001/116*0510*.. 44-103 205/50R15 K1b K2b K8g A09 A12 A14
e1*2007/46*0486*.. 44-103 205/55R15 K1b K2b K8g A19 Au5 Flh
Npf S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 185/55R15 A01 K2b M+S R70 T82 T86 0A1 A02 A04
9N 40-110 195/50R15 A01 K1a K2b M+S T82 T83 A05 A08 A09
e1*98/14*0174*.., 40-110 195/55R15 A01 K1a K2b R09 A12 A14 A19
e1*2001/116*0174*.. 40-110 195/55R15 A01 G03 K1a K2b Au5 Flh Npf
40-110 205/50R15 A01 K1a K2b K46 Sth V15 S01
40-110 215/45R15 A01 K1a K2b
40-77 185/55R15 A01 K2b R37 R70 T82 T86
40-77 195/50R15 A01 K1a K2b T82 T83
VW Polo -Fun/Cross- 40-77 185/60R15 M+S R70 0A1 A02 A04
9N 40-77 195/55R15 M+S A05 A08 A09
e1*2001/116*0174*.. 40-77 205/50R15 M+S A12 A14 A19
Au5 Flh KMV
S01
VW Polo GTI 132 195/55R15 K2b M+S 0A1 A01 A02
6R 132 205/50R15 K1b K2b K8g M+S A04 A05 A08
e1*2001/116*0510*.. 132 205/55R15 K1b K2b K8g M+S A09 A12 A14
A19 Au5 B03
B88 Flh Npf
S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
104 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1040 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
105 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1050 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
106 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1060 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH

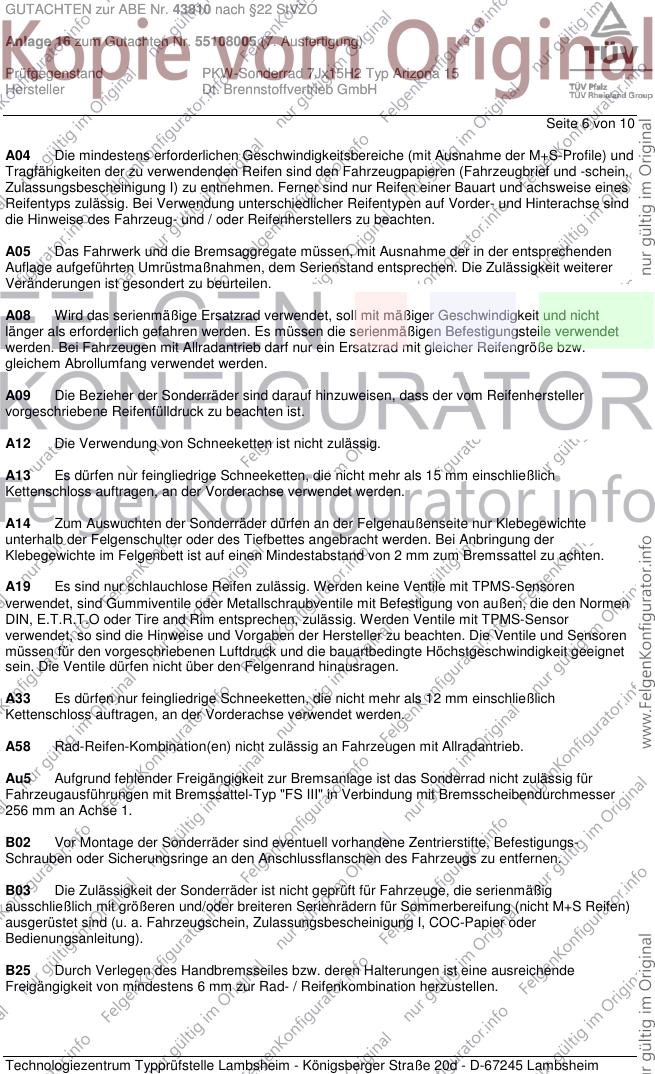

Seite 6 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel-Typ "FS III" in Verbindung mit Bremsscheibendurchmesser
256 mm an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH

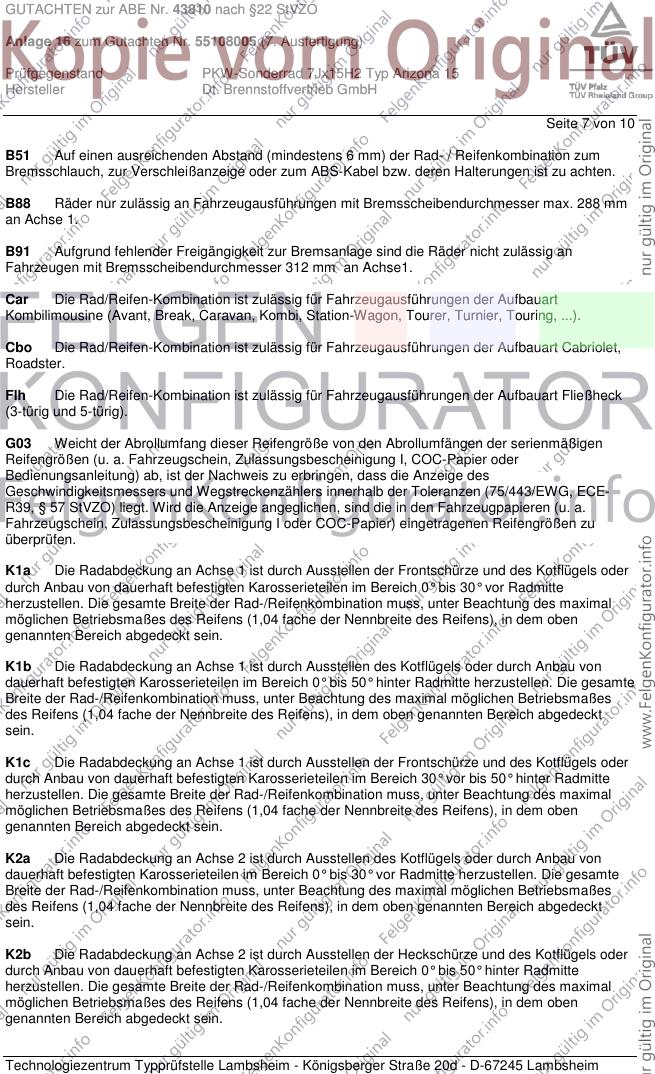

Seite 7 von 10
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH

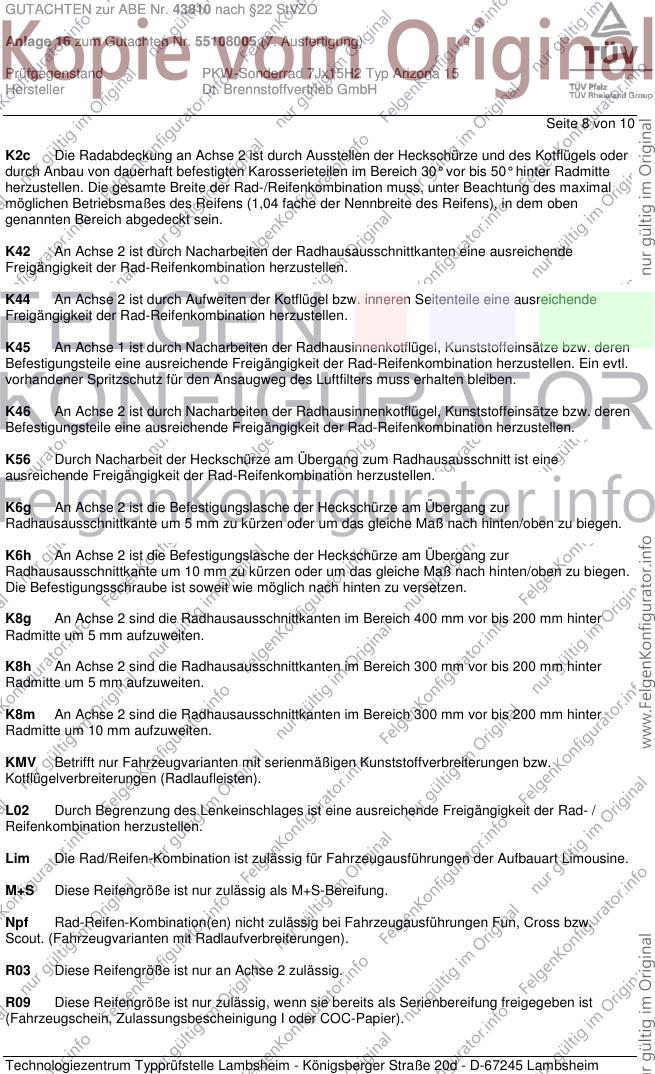

Seite 8 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH

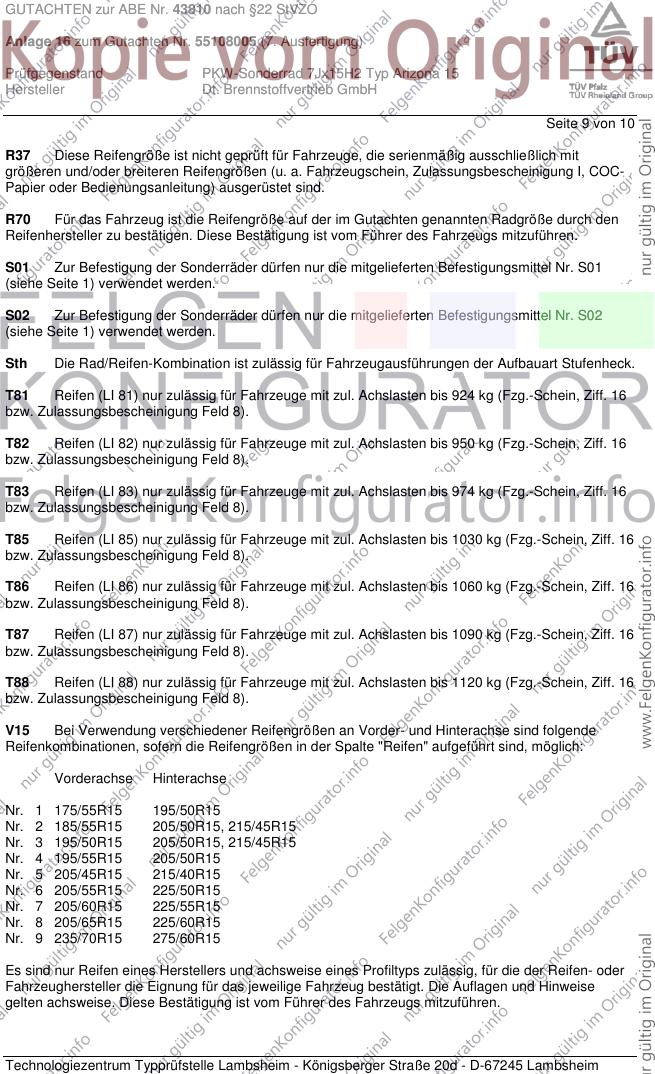

Seite 9 von 10
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH

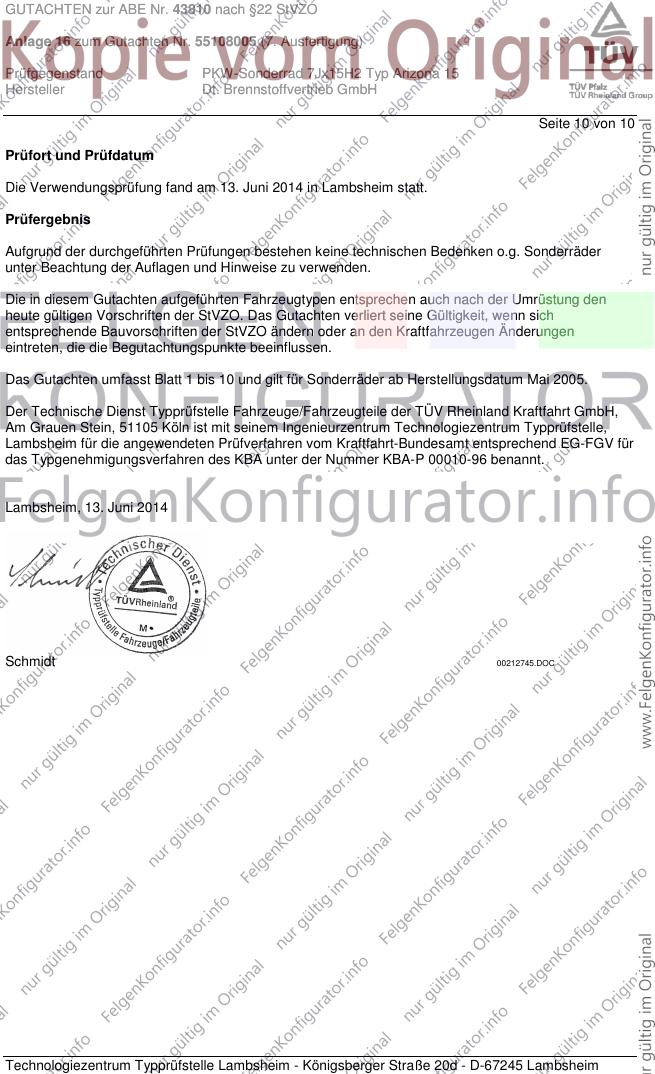

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juni 2014
Schmidt 00212745.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
