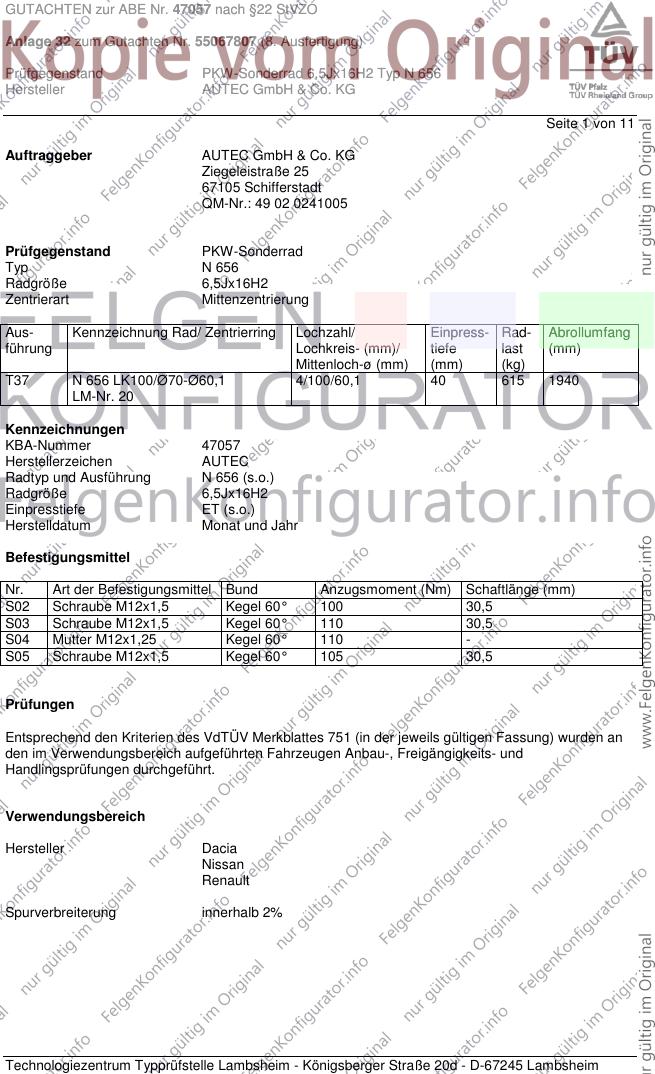

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
T37 N 656 LK100/Ø70-Ø60,1 4/100/60,1 40 615 1940
LM-Nr. 20
Kennzeichnungen
KBA-Nummer 47057
Herstellerzeichen AUTEC
Radtyp und Ausführung N 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Schraube M12x1,5 Kegel 60° 110 30,5
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 30,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%

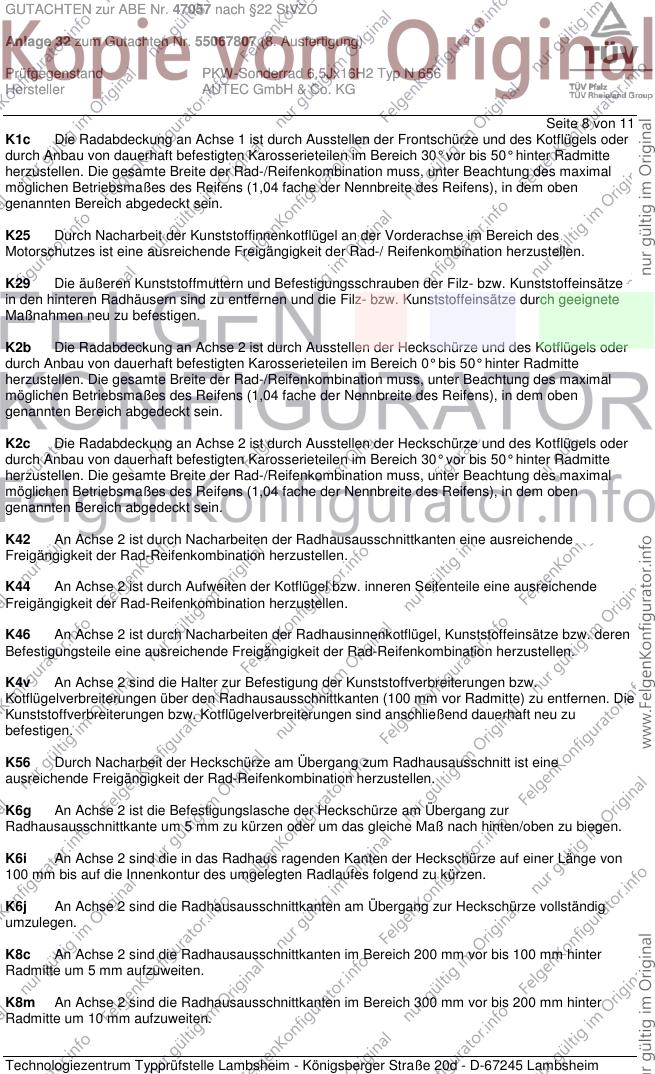

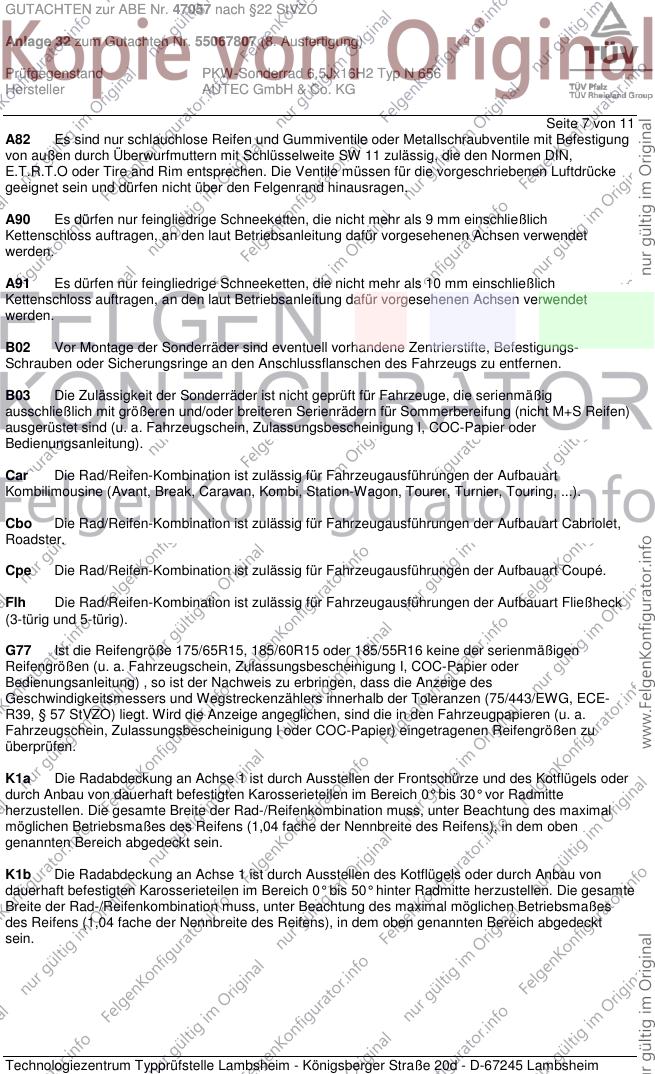

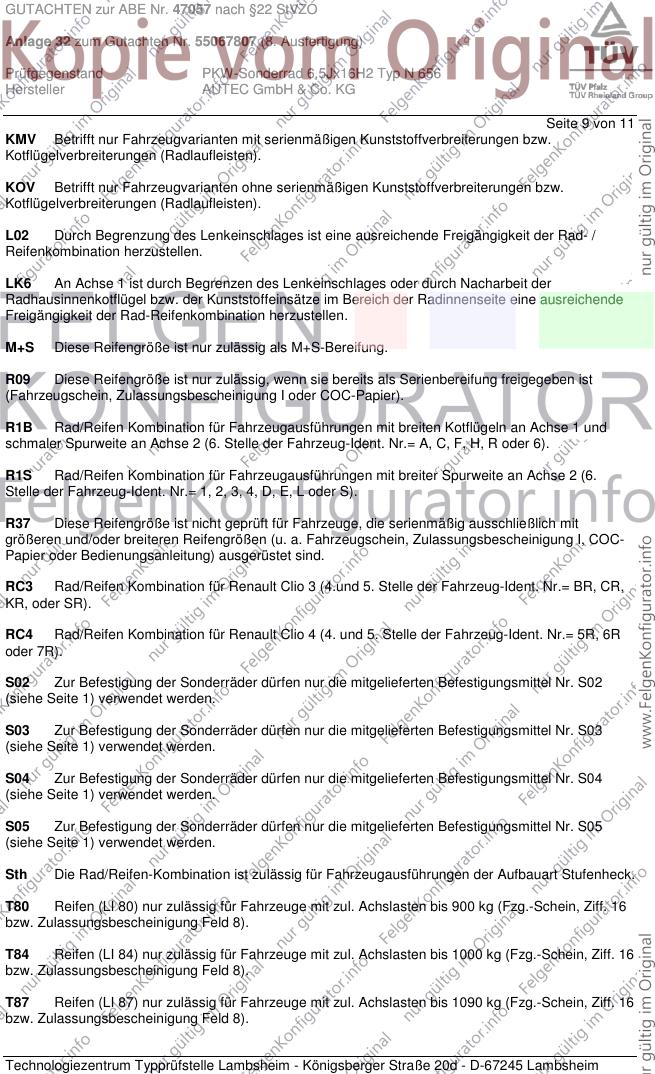

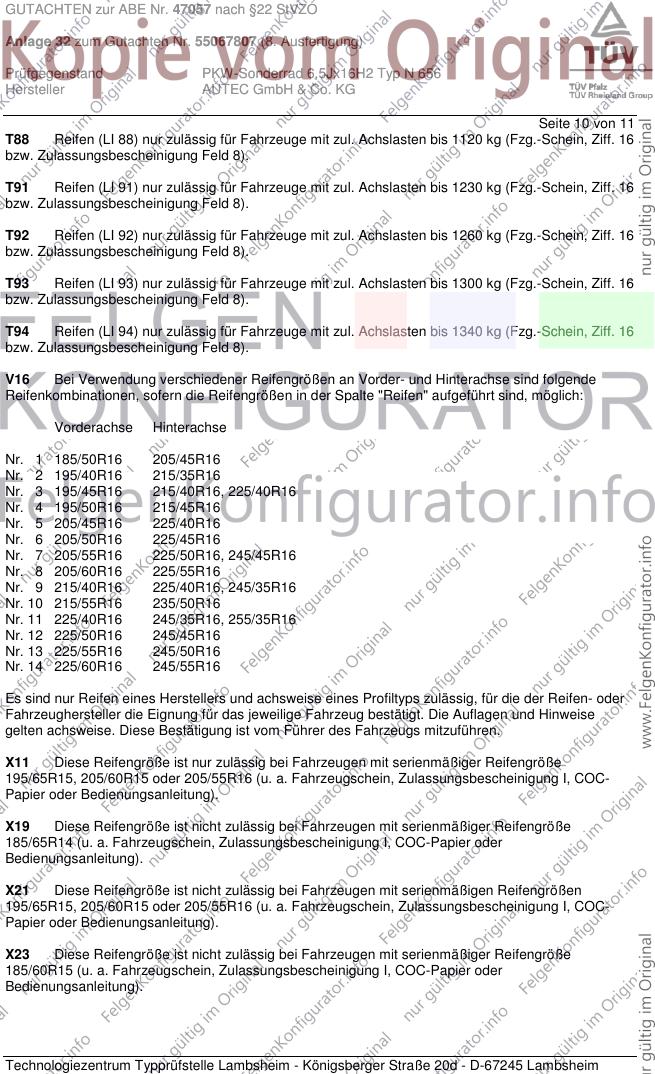

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

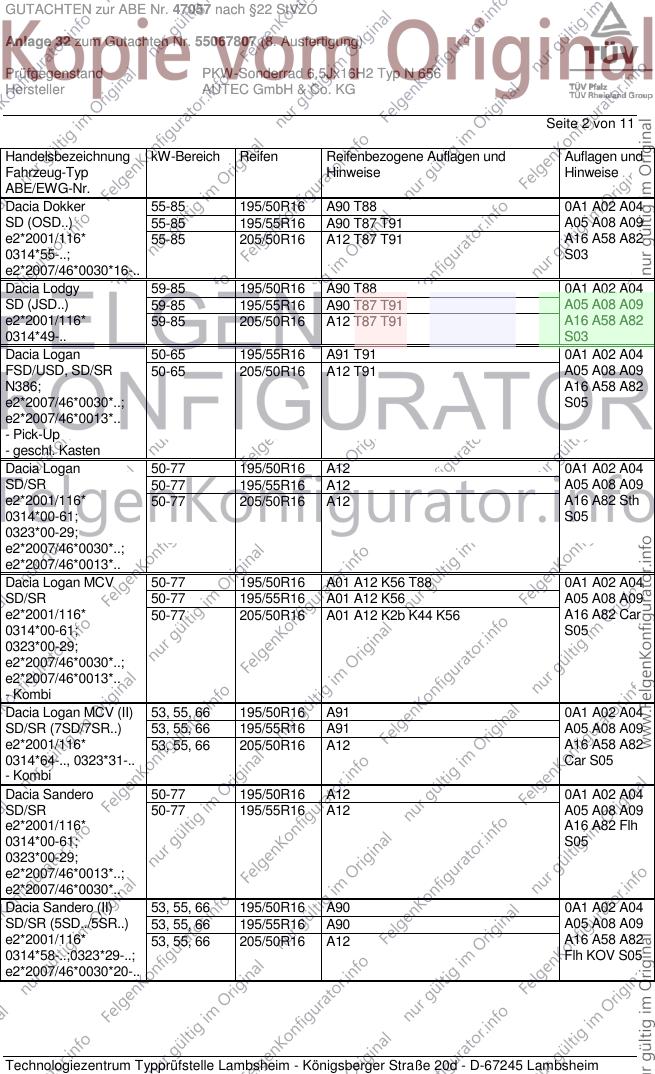

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 195/50R16 A90 T88 0A1 A02 A04
SD (OSD..) 55-85 195/55R16 A90 T87 T91 A05 A08 A09
e2*2001/116* 55-85 205/50R16 A12 T87 T91 A16 A58 A82
0314*55-..; S03
e2*2007/46*0030*16-..
Dacia Lodgy 59-85 195/50R16 A90 T88 0A1 A02 A04
SD (JSD..) 59-85 195/55R16 A90 T87 T91 A05 A08 A09
e2*2001/116* 59-85 205/50R16 A12 T87 T91 A16 A58 A82
0314*49-.. S03
Dacia Logan 50-65 195/55R16 A91 T91 0A1 A02 A04
FSD/USD, SD/SR 50-65 205/50R16 A12 T91 A05 A08 A09
N386; A16 A58 A82
e2*2007/46*0030*..; S05
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 195/50R16 A12 0A1 A02 A04
SD/SR 50-77 195/55R16 A12 A05 A08 A09
e2*2001/116* 50-77 205/50R16 A12 A16 A82 Sth
0314*00-61; S05
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 195/50R16 A01 A12 K56 T88 0A1 A02 A04
SD/SR 50-77 195/55R16 A01 A12 K56 A05 A08 A09
e2*2001/116* 50-77 205/50R16 A01 A12 K2b K44 K56 A16 A82 Car
0314*00-61; S05
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 195/50R16 A91 0A1 A02 A04
SD/SR (7SD/7SR..) 53, 55, 66 195/55R16 A91 A05 A08 A09
e2*2001/116* 53, 55, 66 205/50R16 A12 A16 A58 A82
0314*64-.., 0323*31-.. Car S05
- Kombi
Dacia Sandero 50-77 195/50R16 A12 0A1 A02 A04
SD/SR 50-77 195/55R16 A12 A05 A08 A09
e2*2001/116* A16 A82 Flh
0314*00-61; S05
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 195/50R16 A90 0A1 A02 A04
SD/SR (5SD../5SR..) 53, 55, 66 195/55R16 A90 A05 A08 A09
e2*2001/116* 53, 55, 66 205/50R16 A12 A16 A58 A82
0314*58-..;0323*29-..; Flh KOV S05
e2*2007/46*0030*20-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

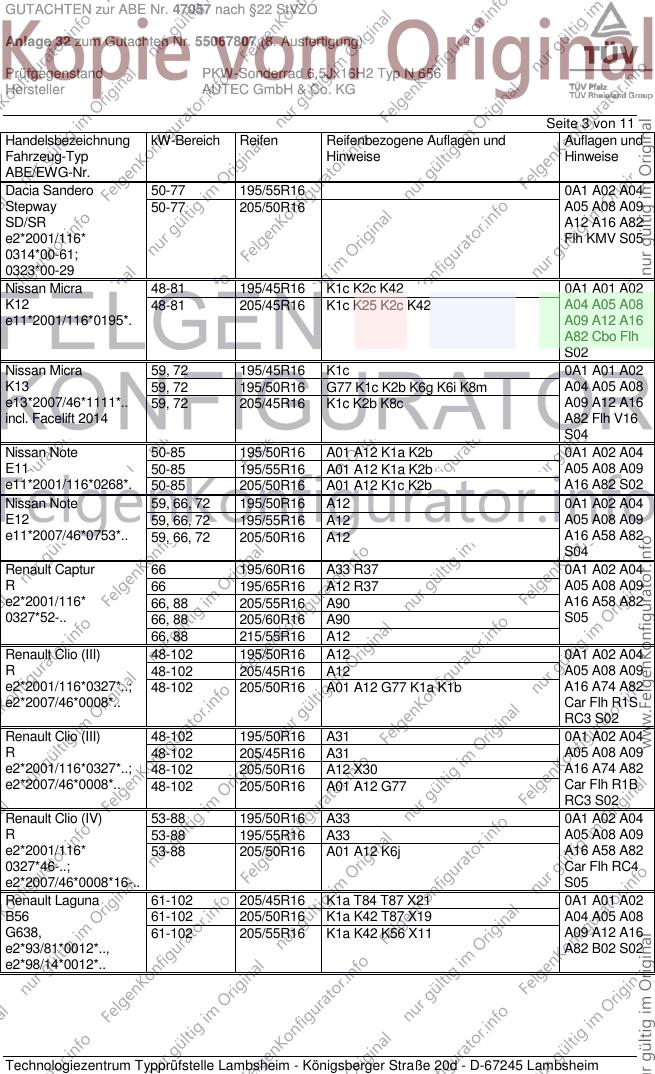

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 195/55R16 0A1 A02 A04
Stepway 50-77 205/50R16 A05 A08 A09
SD/SR A12 A16 A82
e2*2001/116* Flh KMV S05
0314*00-61;
0323*00-29
Nissan Micra 48-81 195/45R16 K1c K2c K42 0A1 A01 A02
K12 48-81 205/45R16 K1c K25 K2c K42 A04 A05 A08
e11*2001/116*0195*. A09 A12 A16
A82 Cbo Flh
S02
Nissan Micra 59, 72 195/45R16 K1c 0A1 A01 A02
K13 59, 72 195/50R16 G77 K1c K2b K6g K6i K8m A04 A05 A08
e13*2007/46*1111*.. 59, 72 205/45R16 K1c K2b K8c A09 A12 A16
incl. Facelift 2014 A82 Flh V16
S04
Nissan Note 50-85 195/50R16 A01 A12 K1a K2b 0A1 A02 A04
E11 50-85 195/55R16 A01 A12 K1a K2b A05 A08 A09
e11*2001/116*0268*. 50-85 205/50R16 A01 A12 K1c K2b A16 A82 S02
Nissan Note 59, 66, 72 195/50R16 A12 0A1 A02 A04
E12 59, 66, 72 195/55R16 A12 A05 A08 A09
e11*2007/46*0753*.. 59, 66, 72 205/50R16 A12 A16 A58 A82
S04
Renault Captur 66 195/60R16 A33 R37 0A1 A02 A04
R 66 195/65R16 A12 R37 A05 A08 A09
e2*2001/116* 66, 88 205/55R16 A90 A16 A58 A82
0327*52-.. 66, 88 205/60R16 A90 S05
66, 88 215/55R16 A12
Renault Clio (III) 48-102 195/50R16 A12 0A1 A02 A04
R 48-102 205/45R16 A12 A05 A08 A09
e2*2001/116*0327*..; 48-102 205/50R16 A01 A12 G77 K1a K1b A16 A74 A82
e2*2007/46*0008*.. Car Flh R1S
RC3 S02
Renault Clio (III) 48-102 195/50R16 A31 0A1 A02 A04
R 48-102 205/45R16 A31 A05 A08 A09
e2*2001/116*0327*..; 48-102 205/50R16 A12 X30 A16 A74 A82
e2*2007/46*0008*.. 48-102 205/50R16 A01 A12 G77 Car Flh R1B
RC3 S02
Renault Clio (IV) 53-88 195/50R16 A33 0A1 A02 A04
R 53-88 195/55R16 A33 A05 A08 A09
e2*2001/116* 53-88 205/50R16 A01 A12 K6j A16 A58 A82
0327*46-..; Car Flh RC4
e2*2007/46*0008*16-.. S05
Renault Laguna 61-102 205/45R16 K1a T84 T87 X21 0A1 A01 A02
B56 61-102 205/50R16 K1a K42 T87 X19 A04 A05 A08
G638, 61-102 205/55R16 K1a K42 K56 X11 A09 A12 A16
e2*93/81*0012*.., A82 B02 S02
e2*98/14*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

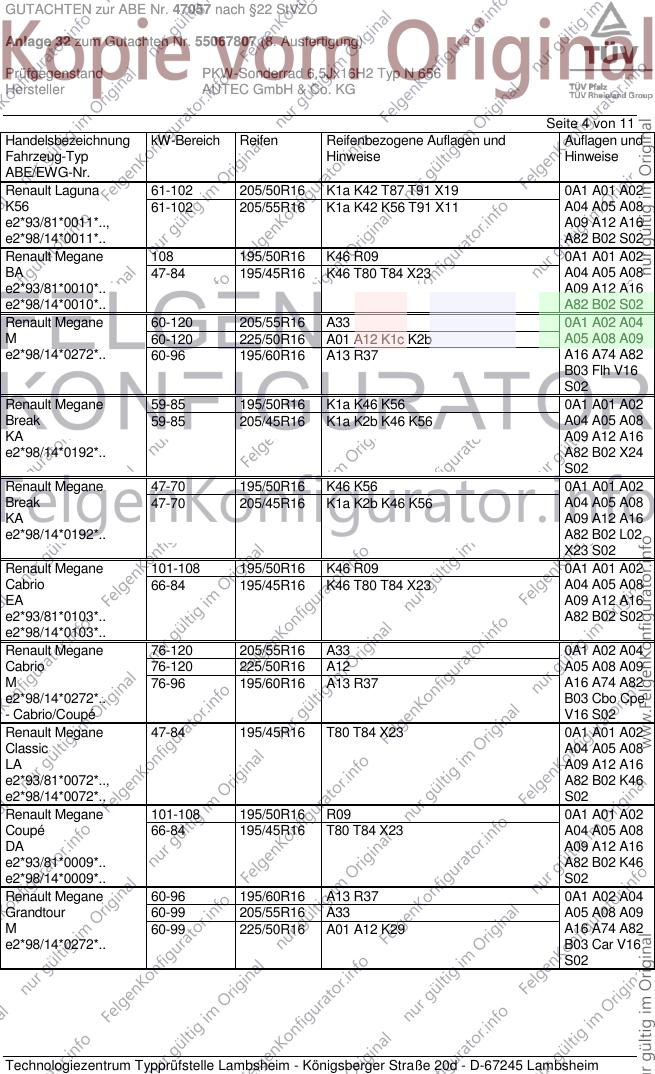

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 61-102 205/50R16 K1a K42 T87 T91 X19 0A1 A01 A02
K56 61-102 205/55R16 K1a K42 K56 T91 X11 A04 A05 A08
e2*93/81*0011*.., A09 A12 A16
e2*98/14*0011*.. A82 B02 S02
Renault Megane 108 195/50R16 K46 R09 0A1 A01 A02
BA 47-84 195/45R16 K46 T80 T84 X23 A04 A05 A08
e2*93/81*0010*.. A09 A12 A16
e2*98/14*0010*.. A82 B02 S02
Renault Megane 60-120 205/55R16 A33 0A1 A02 A04
M 60-120 225/50R16 A01 A12 K1c K2b A05 A08 A09
e2*98/14*0272*.. 60-96 195/60R16 A13 R37 A16 A74 A82
B03 Flh V16
S02
Renault Megane 59-85 195/50R16 K1a K46 K56 0A1 A01 A02
Break 59-85 205/45R16 K1a K2b K46 K56 A04 A05 A08
KA A09 A12 A16
e2*98/14*0192*.. A82 B02 X24
S02
Renault Megane 47-70 195/50R16 K46 K56 0A1 A01 A02
Break 47-70 205/45R16 K1a K2b K46 K56 A04 A05 A08
KA A09 A12 A16
e2*98/14*0192*.. A82 B02 L02
X23 S02
Renault Megane 101-108 195/50R16 K46 R09 0A1 A01 A02
Cabrio 66-84 195/45R16 K46 T80 T84 X23 A04 A05 A08
EA A09 A12 A16
e2*93/81*0103*.. A82 B02 S02
e2*98/14*0103*..
Renault Megane 76-120 205/55R16 A33 0A1 A02 A04
Cabrio 76-120 225/50R16 A12 A05 A08 A09
M 76-96 195/60R16 A13 R37 A16 A74 A82
e2*98/14*0272*.. B03 Cbo Cpe
- Cabrio/Coupé V16 S02
Renault Megane 47-84 195/45R16 T80 T84 X23 0A1 A01 A02
Classic A04 A05 A08
LA A09 A12 A16
e2*93/81*0072*.., A82 B02 K46
e2*98/14*0072*.. S02
Renault Megane 101-108 195/50R16 R09 0A1 A01 A02
Coupé 66-84 195/45R16 T80 T84 X23 A04 A05 A08
DA A09 A12 A16
e2*93/81*0009*.. A82 B02 K46
e2*98/14*0009*.. S02
Renault Megane 60-96 195/60R16 A13 R37 0A1 A02 A04
Grandtour 60-99 205/55R16 A33 A05 A08 A09
M 60-99 225/50R16 A01 A12 K29 A16 A74 A82
e2*98/14*0272*.. B03 Car V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

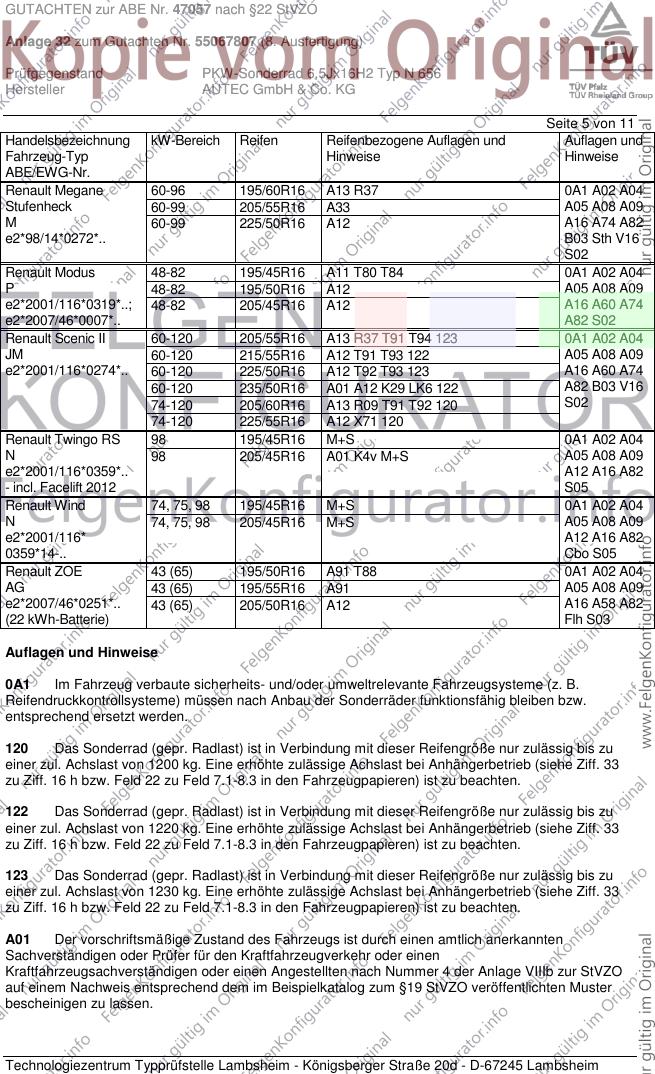

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 60-96 195/60R16 A13 R37 0A1 A02 A04
Stufenheck 60-99 205/55R16 A33 A05 A08 A09
M 60-99 225/50R16 A12 A16 A74 A82
e2*98/14*0272*.. B03 Sth V16
S02
Renault Modus 48-82 195/45R16 A11 T80 T84 0A1 A02 A04
P 48-82 195/50R16 A12 A05 A08 A09
e2*2001/116*0319*..; 48-82 205/45R16 A12 A16 A60 A74
e2*2007/46*0007*.. A82 S02
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 123 0A1 A02 A04
JM 60-120 215/55R16 A12 T91 T93 122 A05 A08 A09
e2*2001/116*0274*.. 60-120 225/50R16 A12 T92 T93 123 A16 A60 A74
60-120 235/50R16 A01 A12 K29 LK6 122 A82 B03 V16
74-120 205/60R16 A13 R09 T91 T92 120 S02
74-120 225/55R16 A12 X71 120
Renault Twingo RS 98 195/45R16 M+S 0A1 A02 A04
N 98 205/45R16 A01 K4v M+S A05 A08 A09
e2*2001/116*0359*.. A12 A16 A82
- incl. Facelift 2012 S05
Renault Wind 74, 75, 98 195/45R16 M+S 0A1 A02 A04
N 74, 75, 98 205/45R16 M+S A05 A08 A09
e2*2001/116* A12 A16 A82
0359*14-.. Cbo S05
Renault ZOE 43 (65) 195/50R16 A91 T88 0A1 A02 A04
AG 43 (65) 195/55R16 A91 A05 A08 A09
e2*2007/46*0251*.. 43 (65) 205/50R16 A12 A16 A58 A82
(22 kWh-Batterie) Flh S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

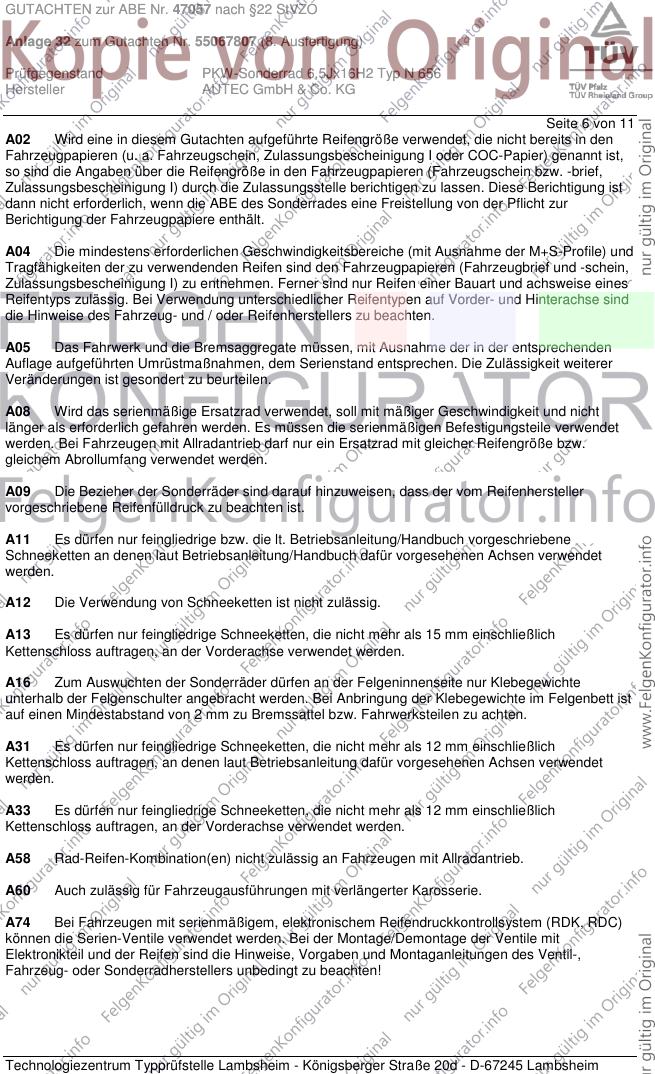

GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X21 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 32 zum Gutachten Nr. 55067807 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

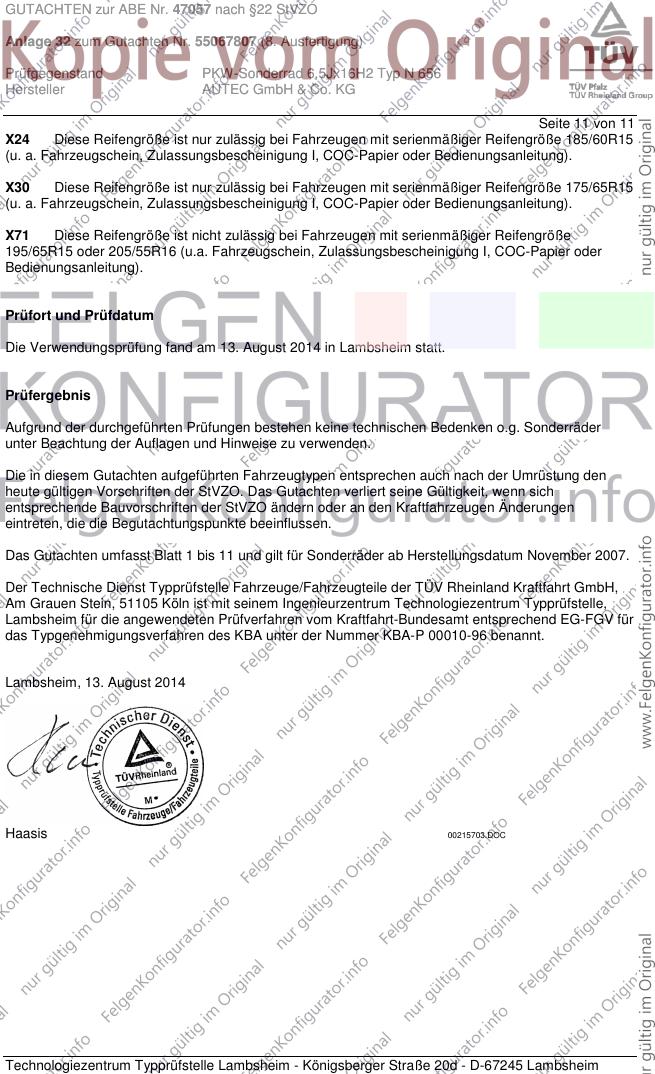

Seite 11 von 11
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. August 2014
Haasis 00215703.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
