Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46942*06
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

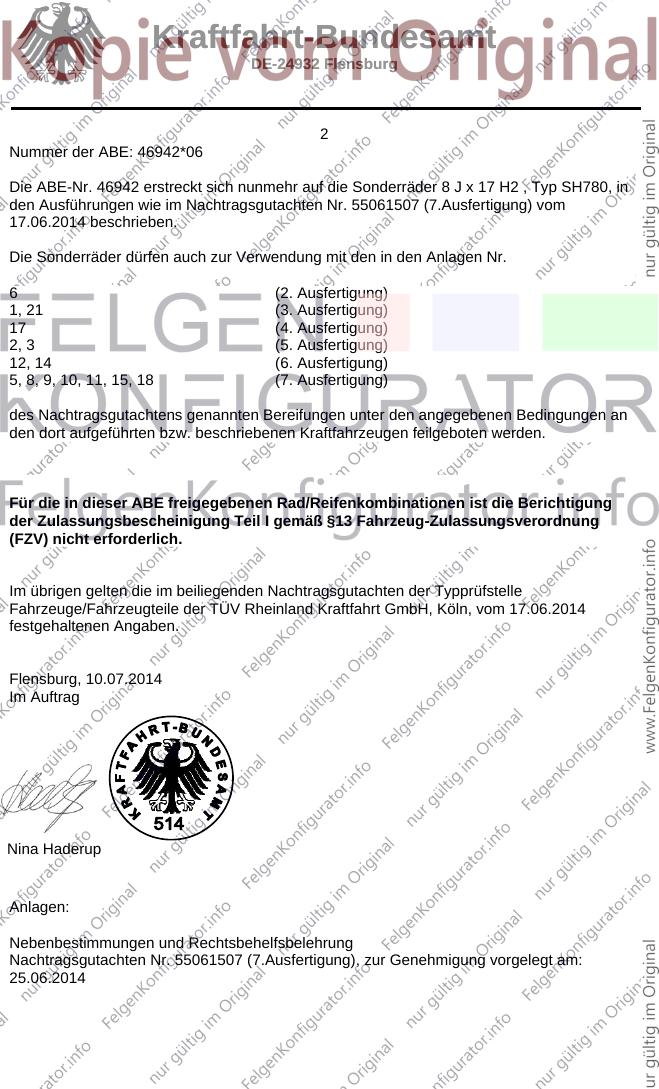

2
Nummer der ABE: 46942*06
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (7.Ausfertigung) vom
17.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6 (2. Ausfertigung)
1, 21 (3. Ausfertigung)
17 (4. Ausfertigung)
2, 3 (5. Ausfertigung)
12, 14 (6. Ausfertigung)
5, 8, 9, 10, 11, 15, 18 (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2014
festgehaltenen Angaben.
Flensburg, 10.07.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061507 (7.Ausfertigung), zur Genehmigung vorgelegt am:
25.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

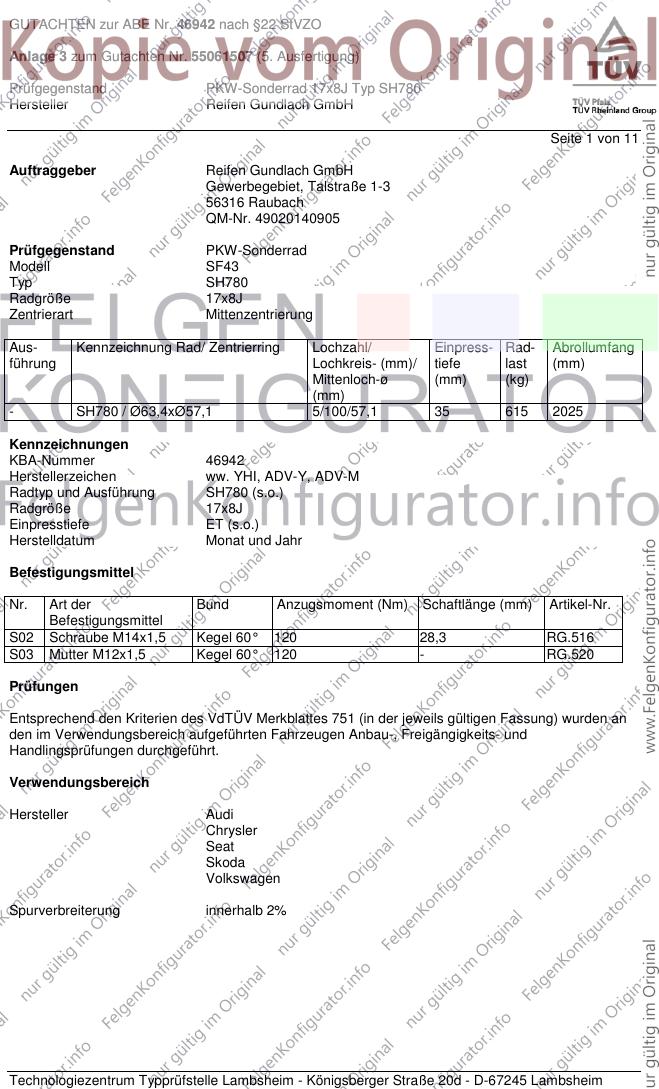

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø63,4xØ57,1 5/100/57,1 35 615 2025
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S03 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

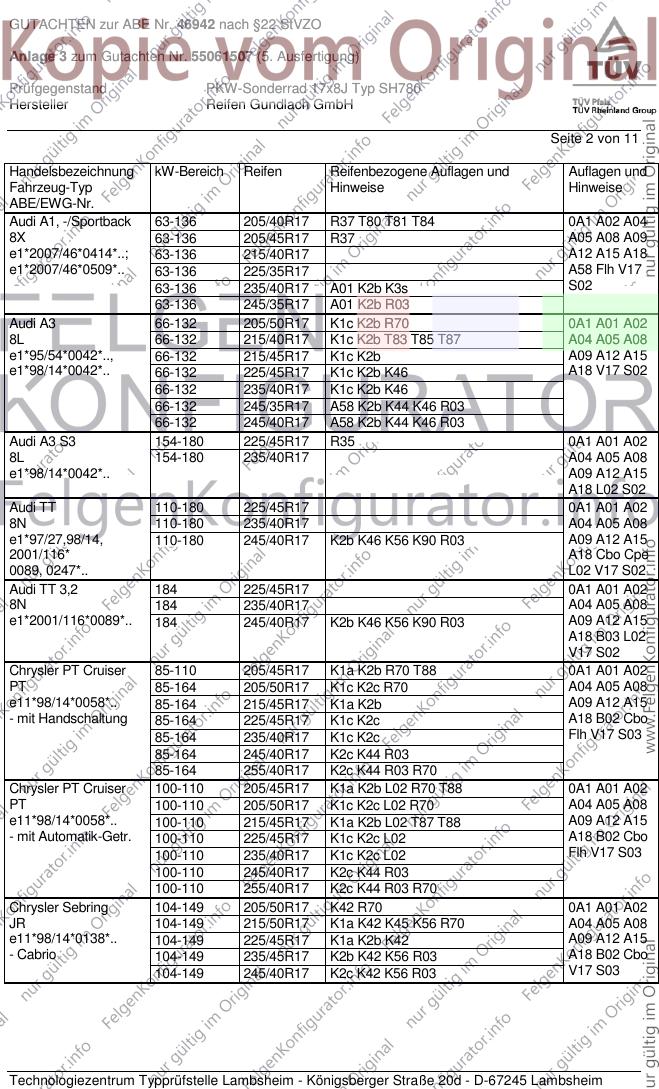

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 0A1 A02 A04
8X 63-136 205/45R17 R37 A05 A08 A09
e1*2007/46*0414*..; 63-136 215/40R17 A12 A15 A18
e1*2007/46*0509*.. 63-136 225/35R17 A58 Flh V17
63-136 235/40R17 A01 K2b K3s S02
63-136 245/35R17 A01 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 0A1 A01 A02
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A04 A05 A08
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b A09 A12 A15
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46 A18 V17 S02
66-132 235/40R17 K1c K2b K46
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi A3 S3 154-180 225/45R17 R35 0A1 A01 A02
8L 154-180 235/40R17 A04 A05 A08
e1*98/14*0042*.. A09 A12 A15
A18 L02 S02
Audi TT 110-180 225/45R17 0A1 A01 A02
8N 110-180 235/40R17 A04 A05 A08
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 A09 A12 A15
2001/116* A18 Cbo Cpe
0089, 0247*.. L02 V17 S02
Audi TT 3,2 184 225/45R17 0A1 A01 A02
8N 184 235/40R17 A04 A05 A08
e1*2001/116*0089*.. 184 245/40R17 K2b K46 K56 K90 R03 A09 A12 A15
A18 B03 L02
V17 S02
Chrysler PT Cruiser 85-110 205/45R17 K1a K2b R70 T88 0A1 A01 A02
PT 85-164 205/50R17 K1c K2c R70 A04 A05 A08
e11*98/14*0058*.. 85-164 215/45R17 K1a K2b A09 A12 A15
- mit Handschaltung 85-164 225/45R17 K1c K2c A18 B02 Cbo
85-164 235/40R17 K1c K2c Flh V17 S03
85-164 245/40R17 K2c K44 R03
85-164 255/40R17 K2c K44 R03 R70
Chrysler PT Cruiser 100-110 205/45R17 K1a K2b L02 R70 T88 0A1 A01 A02
PT 100-110 205/50R17 K1c K2c L02 R70 A04 A05 A08
e11*98/14*0058*.. 100-110 215/45R17 K1a K2b L02 T87 T88 A09 A12 A15
- mit Automatik-Getr. 100-110 225/45R17 K1c K2c L02 A18 B02 Cbo
100-110 235/40R17 K1c K2c L02 Flh V17 S03
100-110 245/40R17 K2c K44 R03
100-110 255/40R17 K2c K44 R03 R70
Chrysler Sebring 104-149 205/50R17 K42 R70 0A1 A01 A02
JR 104-149 215/50R17 K1a K42 K45 K56 R70 A04 A05 A08
e11*98/14*0138*.. 104-149 225/45R17 K1a K2b K42 A09 A12 A15
- Cabrio 104-149 235/45R17 K2b K42 K56 R03 A18 B02 Cbo
104-149 245/40R17 K2c K42 K56 R03 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

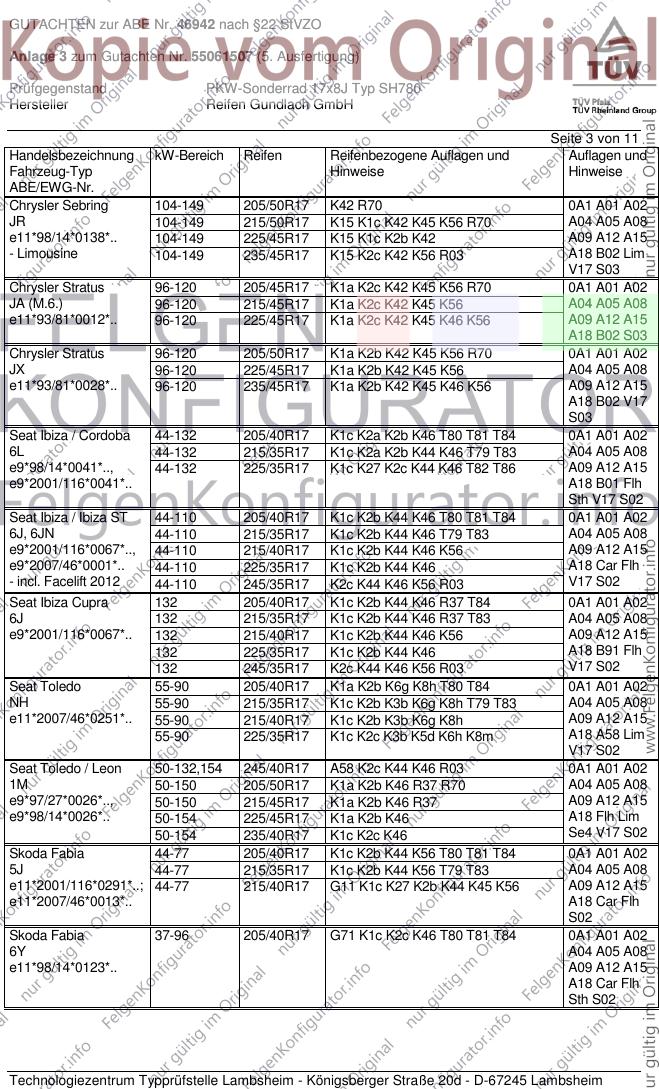

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 104-149 205/50R17 K42 R70 0A1 A01 A02
JR 104-149 215/50R17 K15 K1c K42 K45 K56 R70 A04 A05 A08
e11*98/14*0138*.. 104-149 225/45R17 K15 K1c K2b K42 A09 A12 A15
- Limousine 104-149 235/45R17 K15 K2c K42 K56 R03 A18 B02 Lim
V17 S03
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 R70 0A1 A01 A02
JA (M.6.) 96-120 215/45R17 K1a K2c K42 K45 K56 A04 A05 A08
e11*93/81*0012*.. 96-120 225/45R17 K1a K2c K42 K45 K46 K56 A09 A12 A15
A18 B02 S03
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 R70 0A1 A01 A02
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A04 A05 A08
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A09 A12 A15
A18 B02 V17
S03
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2a K2b K46 T80 T81 T84 0A1 A01 A02
6L 44-132 215/35R17 K1c K2a K2b K44 K46 T79 T83 A04 A05 A08
e9*98/14*0041*.., 44-132 225/35R17 K1c K27 K2c K44 K46 T82 T86 A09 A12 A15
e9*2001/116*0041*.. A18 B01 Flh
Sth V17 S02
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 0A1 A01 A02
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A04 A05 A08
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 A09 A12 A15
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46 A18 Car Flh
- incl. Facelift 2012 44-110 245/35R17 K2c K44 K46 K56 R03 V17 S02
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 0A1 A01 A02
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A04 A05 A08
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 A09 A12 A15
132 225/35R17 K1c K2b K44 K46 A18 B91 Flh
132 245/35R17 K2c K44 K46 K56 R03 V17 S02
Seat Toledo 55-90 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
e11*2007/46*0251*.. 55-90 215/40R17 K1c K2b K3b K6g K8h A09 A12 A15
55-90 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 Lim
V17 S02
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 0A1 A01 A02
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A04 A05 A08
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 A09 A12 A15
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46 A18 Flh Lim
50-154 235/40R17 K1c K2c K46 Se4 V17 S02
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 0A1 A01 A02
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A04 A05 A08
e11*2001/116*0291*..; 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 A09 A12 A15
e11*2007/46*0013*.. A18 Car Flh
S02
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 0A1 A01 A02
6Y A04 A05 A08
e11*98/14*0123*.. A09 A12 A15
A18 Car Flh
Sth S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 0A1 A01 A02
5J 132 215/35R17 K1c K2b K44 K56 T83 A04 A05 A08
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56 A09 A12 A15
0291*27-.. A18 Flh S02
Skoda Octavia (I) 44-110 215/40R17 T83 T87 0A1 A01 A02
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A04 A05 A08
e11*95/54*0066*..; 44-132 215/45R17 A09 A12 A15
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 A18 Car K1c
e11*2007/46*0011*.. K2b Lim V17
S02
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 0A1 A01 A02
5J 51-66 215/35R17 K1c K2c K44 T83 A04 A05 A08
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A09 A12 A15
e11*2007/46*0013*.. A18 A58 S02
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
e11*2007/46*0250*..; 55-90 215/40R17 K1c K2b K3b K6g K8h A09 A12 A15
e11*2007/46*0249*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 Lim
V17 S02
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 0A1 A01 A02
Spaceback 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A04 A05 A08
NH 55-90 215/40R17 K1c K2b K3b K6g K8h A09 A12 A15
e11*2007/46*0250*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m A18 A58 Flh
V17 S02
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 0A1 A01 A02
5J 47-77 215/35R17 K1c K2c K44 T83 A04 A05 A08
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A09 A12 A15
e11*2007/46*0013*.. A18 A58 Npf
S02
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 0A1 A01 A02
Scout 55-77 215/35R17 K1a K2b K44 T83 A04 A05 A08
5J 55-77 215/40R17 G01 K1a K2b K44 K46 A09 A12 A15
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86 A18 A58 KMV
e11*2007/46*0013*.. V17 S02
VW Beetle, -/Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 0A1 A01 A02
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A04 A05 A08
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A09 A12 A15
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46 A18 Cbo Flh
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03 K90 V17 S02
VW Cross Polo 51-77 205/40R17 T80 T81 T84 0A1 A02 A04
6R 51-77 215/35R17 A01 K6w T79 T83 A05 A08 A09
e1*2001/116*0510*.. 51-77 215/40R17 A01 K6w A12 A15 A18
51-77 225/35R17 A01 K6w T82 T86 Flh KMV V17
51-77 245/35R17 A01 K2b K6g K6i K6x K8a R03 S02
VW Fox 40-55 205/40R17 K1c K2b K44 0A1 A01 A02
5Z 40-55 215/35R17 K1c K2b K44 T79 A04 A05 A08
e1*2001/116*0301*.. A09 A12 A15
A18 Flh Npf
S02

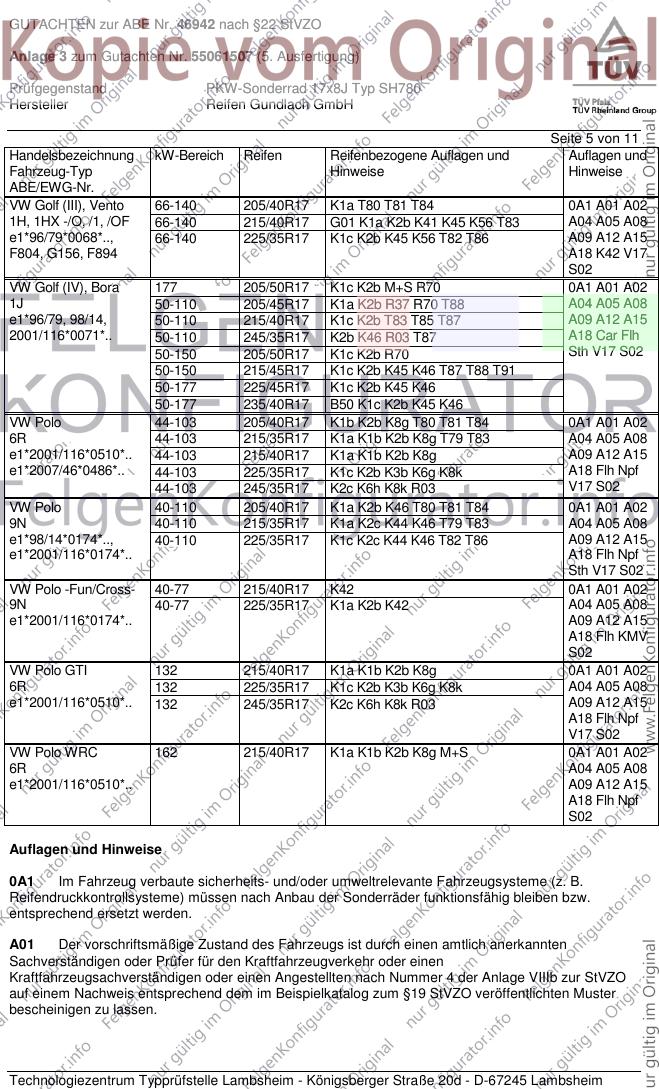

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (III), Vento 66-140 205/40R17 K1a T80 T81 T84 0A1 A01 A02
1H, 1HX -/O, /1, /OF 66-140 215/40R17 G01 K1a K2b K41 K45 K56 T83 A04 A05 A08
e1*96/79*0068*.., 66-140 225/35R17 K1c K2b K45 K56 T82 T86 A09 A12 A15
F804, G156, F894 A18 K42 V17
S02
VW Golf (IV), Bora 177 205/50R17 K1c K2b M+S R70 0A1 A01 A02
1J 50-110 205/45R17 K1a K2b R37 R70 T88 A04 A05 A08
e1*96/79, 98/14, 50-110 215/40R17 K1c K2b T83 T85 T87 A09 A12 A15
2001/116*0071*.. 50-110 245/35R17 K2b K46 R03 T87 A18 Car Flh
50-150 205/50R17 K1c K2b R70 Sth V17 S02
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91
50-177 225/45R17 K1c K2b K45 K46
50-177 235/40R17 B50 K1c K2b K45 K46
VW Polo 44-103 205/40R17 K1b K2b K8g T80 T81 T84 0A1 A01 A02
6R 44-103 215/35R17 K1a K1b K2b K8g T79 T83 A04 A05 A08
e1*2001/116*0510*.. 44-103 215/40R17 K1a K1b K2b K8g A09 A12 A15
e1*2007/46*0486*.. 44-103 225/35R17 K1c K2b K3b K6g K8k A18 Flh Npf
44-103 245/35R17 K2c K6h K8k R03 V17 S02
VW Polo 40-110 205/40R17 K1a K2b K46 T80 T81 T84 0A1 A01 A02
9N 40-110 215/35R17 K1a K2c K44 K46 T79 T83 A04 A05 A08
e1*98/14*0174*.., 40-110 225/35R17 K1c K2c K44 K46 T82 T86 A09 A12 A15
e1*2001/116*0174*.. A18 Flh Npf
Sth V17 S02
VW Polo -Fun/Cross- 40-77 215/40R17 K42 0A1 A01 A02
9N 40-77 225/35R17 K1a K2b K42 A04 A05 A08
e1*2001/116*0174*.. A09 A12 A15
A18 Flh KMV
S02
VW Polo GTI 132 215/40R17 K1a K1b K2b K8g 0A1 A01 A02
6R 132 225/35R17 K1c K2b K3b K6g K8k A04 A05 A08
e1*2001/116*0510*.. 132 245/35R17 K2c K6h K8k R03 A09 A12 A15
A18 Flh Npf
V17 S02
VW Polo WRC 162 215/40R17 K1a K1b K2b K8g M+S 0A1 A01 A02
6R A04 A05 A08
e1*2001/116*0510*.. A09 A12 A15
A18 Flh Npf
S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

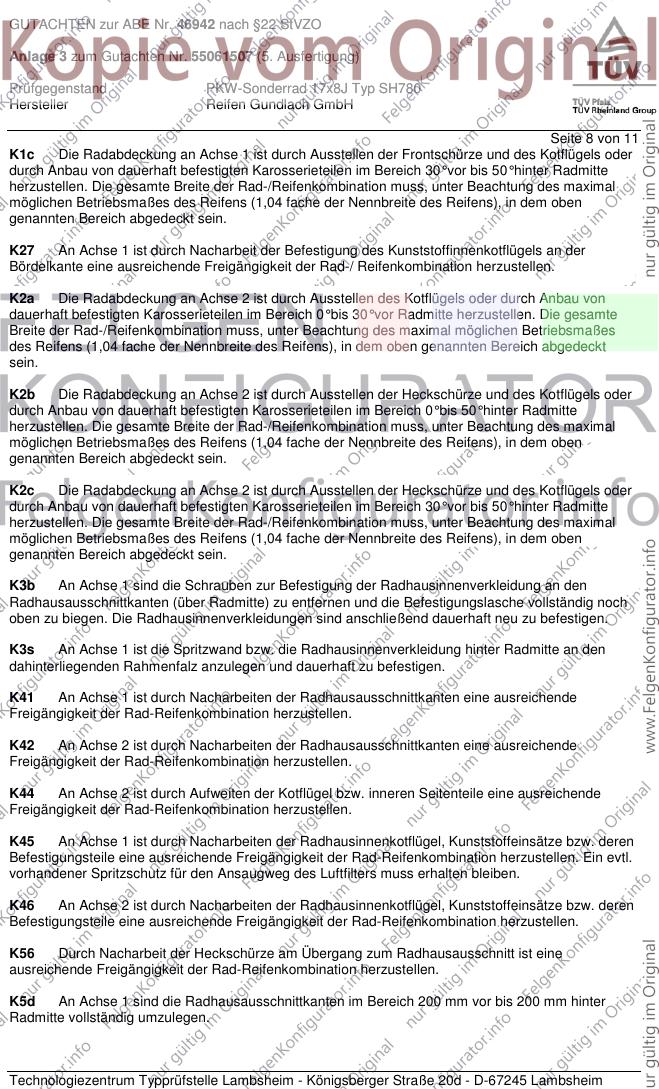

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55061507 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

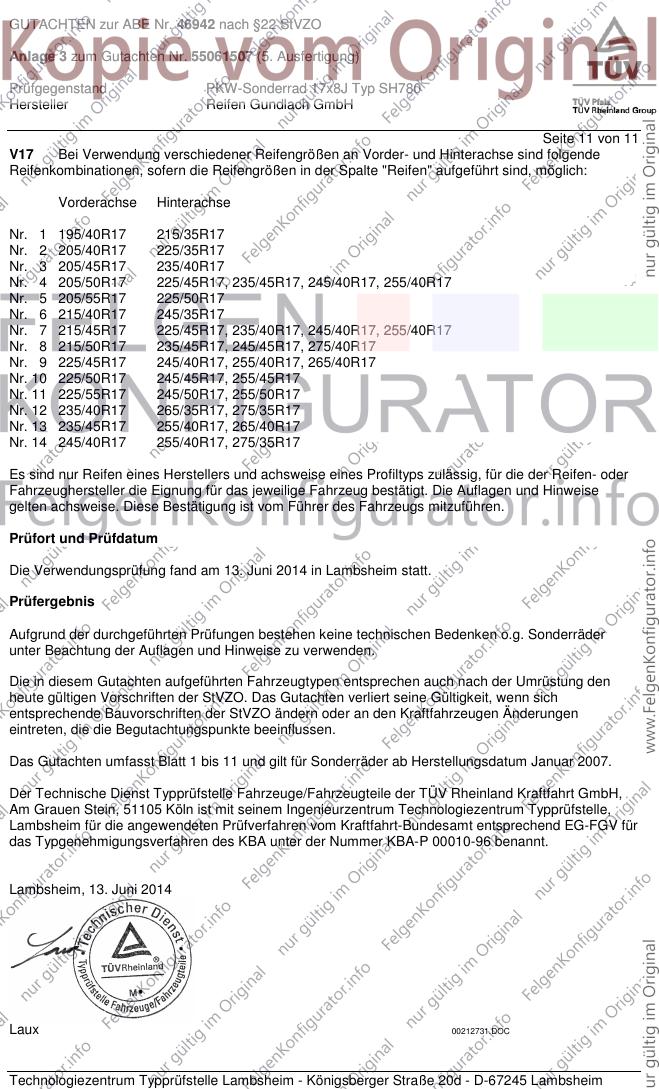

Seite 11 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juni 2014
Laux 00212731.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
