GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 1 von 10
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 W3-7016 Y2 / Ø63,4xØ57,1 5/100/57,1 38 580 2000
Kennzeichnungen
KBA-Nummer 48628
Herstellerzeichen MAM
Radtyp und Ausführung W3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/50R16 0A1 A02 A04
8X 63-136 195/50R16 M+S A05 A08 A09
e1*2007/46*0414*..; 63-136 205/45R16 A12 A14 A19
e1*2007/46*0509*.. 63-136 205/50R16 A58 Au5 F23
63-136 215/45R16 Flh V16 S01
63-136 225/45R16
Audi A2 55-81 195/45R16 B51 0A1 A01 A02
8Z 55-81 205/45R16 B51 K46 A04 A05 A08
e1*98/14*0131*.., 55-81 215/40R16 B51 K45 K46 A09 A12 A14
e1*2001/116*0131*.. A19 Au5 V16
S01
Audi A3 66-110 205/50R16 A39 R37 0A1 A02 A04
8L 66-132 205/55R16 A39 A05 A08 A09
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b A14 A19 Au5
e1*98/14*0042*.. 66-132 225/45R16 A01 A12 K1a K2b V16 S01
66-132 225/50R16 A01 A12 K2b K42 K46 R03
Audi S1, -/Sportback 170 195/50R16 M+S 0A1 A02 A04
8X 170 205/45R16 M+S A05 A08 A09
e1*2007/46*0414*.. 170 205/50R16 M+S A12 A14 A19
170 215/45R16 M+S A56 F24 Flh
S01
Chrysler PT Cruiser 164 205/55R16 M+S 0A1 A01 A02
PT 85-110 205/55R16 A04 A05 A08
e11*98/14*0058*.. 85-110 225/45R16 K1a K2b A09 A12 A14
- mit Handschaltung 85-110 225/50R16 K2b R03 A19 B02 B03
B25 Cbo Flh
V16 S02
Chrysler PT Cruiser 100-110 205/55R16 0A1 A01 A02
PT 100-110 225/45R16 K1a K2b A04 A05 A08
e11*98/14*0058*.. 100-110 225/50R16 K2b R03 A09 A12 A14
- mit Automatik-Getr. A19 B02 B25
Cbo Flh L02
V16 S02
Chrysler Sebring 104-149 205/55R16 R37 0A1 A02 A04
JR 104-149 205/60R16 A05 A08 A09
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 A12 A14 A19
- Cabrio 104-149 225/55R16 A01 K42 R03 B02 Cbo V16
S02
Chrysler Sebring 104-149 205/55R16 R37 0A1 A02 A04
JR 104-149 205/60R16 A05 A08 A09
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 A12 A14 A19
- Limousine 104-149 225/55R16 A01 K15 K42 R03 B02 Lim V16
S02
Chrysler Stratus 96-120 205/50R16 K1a K2c K42 K45 K56 0A1 A01 A02
JA (M.6.) 96-120 205/55R16 K1a K2c K42 K45 K56 L02 A04 A05 A08
e11*93/81*0012*.. 96-120 225/45R16 K1a K2c K42 K45 K56 A09 A12 A14
A19 B02 V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Stratus 96-120 205/55R16 K42 K45 R37 0A1 A01 A02
JX 96-120 215/50R16 K42 K45 A04 A05 A08
e11*93/81*0028*.. 96-120 215/55R16 K1a K42 K45 K46 K56 A09 A12 A14
A19 B02 S02
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 0A1 A02 A04
6L 44-132 205/45R16 A01 K1a K2b A05 A08 A09
e9*98/14*0041*.., 44-132 215/40R16 A01 K1c K2b T82 T86 A12 A14 A19
e9*2001/116*0041*.. Au5 B01 B03
Flh Sth V16
S01
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 0A1 A02 A04
6J, 6JN 44-110 195/50R16 A05 A08 A09
e9*2001/116*0067*.., 44-110 205/45R16 A12 A14 A19
e9*2007/46*0001*.. 44-110 215/45R16 Au5 Car Flh
- incl. Facelift 2012 S01
Seat Ibiza Cupra 132 195/45R16 T84 0A1 A02 A04
6J 132 195/50R16 A05 A08 A09
e9*2001/116*0067*.. 132 205/45R16 A12 A14 A19
132 215/45R16 B03 B91 Flh
S01
Seat Toledo 55-90 195/45R16 T80 T84 0A1 A02 A04
NH 55-90 195/50R16 A05 A08 A09
e11*2007/46*0251*.. 55-90 205/45R16 A12 A14 A19
55-90 215/45R16 A01 K2b A58 Au5 Lim
V16 S01
Seat Toledo / Leon 50-110 205/50R16 A39 R37 0A1 A02 A04
1M 50-150 205/55R16 A39 A05 A08 A09
e9*97/27*0026*.., 50-150 225/45R16 A01 A12 K1a K2b K46 A14 A19 Au5
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2c K46 R03 B03 Flh Lim
V16 S01
Skoda Fabia 44-77 195/45R16 T80 T84 0A1 A02 A04
5J 44-77 205/40R16 T83 A05 A08 A09
e11*2001/116*0291*..; 44-77 205/45R16 A12 A14 A19
e11*2007/46*0013*.. 44-77 215/40R16 A01 K1a K1b K2b T82 T86 Au5 Car Flh
V16 S01
Skoda Fabia 37-85 195/45R16 K1a K2b R37 T80 0A1 A01 A02
6Y 37-96 205/45R16 K1a K2b K46 A04 A05 A08
e11*98/14*0123*.. 37-96 215/40R16 K1c K2b K46 T82 T86 A09 A12 A14
A19 Au5 Car
Flh Sth V16
S01
Skoda Fabia RS 132 195/45R16 M+S T84 0A1 A02 A04
5J 132 205/45R16 M+S A05 A08 A09
e11*2001/116* A12 A14 A19
0291*27-.. B91 Flh S01
Skoda Octavia (I) 44-110 205/50R16 A39 K46 K56 R37 T87 0A1 A01 A02
1U 44-132 205/55R16 A39 K46 K56 A04 A05 A08
e11*95/54*0066*..; 44-132 215/50R16 A12 K2b K44 K46 K56 A09 A14 A19
e11*2001/116*0066*; 44-132 225/45R16 A12 K2b K44 K46 K56 Au5 Car Lim
e11*2007/46*0011*.. 44-132 225/50R16 A12 K2b K44 K46 K56 R03 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

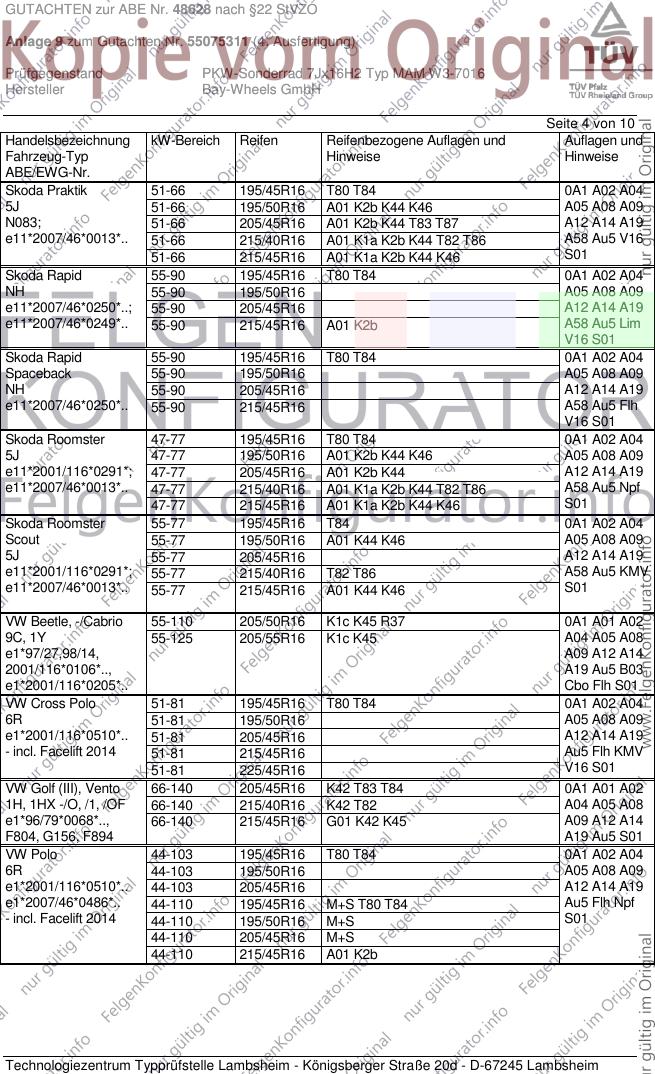

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Praktik 51-66 195/45R16 T80 T84 0A1 A02 A04
5J 51-66 195/50R16 A01 K2b K44 K46 A05 A08 A09
N083; 51-66 205/45R16 A01 K2b K44 T83 T87 A12 A14 A19
e11*2007/46*0013*.. 51-66 215/40R16 A01 K1a K2b K44 T82 T86 A58 Au5 V16
51-66 215/45R16 A01 K1a K2b K44 K46 S01
Skoda Rapid 55-90 195/45R16 T80 T84 0A1 A02 A04
NH 55-90 195/50R16 A05 A08 A09
e11*2007/46*0250*..; 55-90 205/45R16 A12 A14 A19
e11*2007/46*0249*.. 55-90 215/45R16 A01 K2b A58 Au5 Lim
V16 S01
Skoda Rapid 55-90 195/45R16 T80 T84 0A1 A02 A04
Spaceback 55-90 195/50R16 A05 A08 A09
NH 55-90 205/45R16 A12 A14 A19
e11*2007/46*0250*.. 55-90 215/45R16 A58 Au5 Flh
V16 S01
Skoda Roomster 47-77 195/45R16 T80 T84 0A1 A02 A04
5J 47-77 195/50R16 A01 K2b K44 K46 A05 A08 A09
e11*2001/116*0291*; 47-77 205/45R16 A01 K2b K44 A12 A14 A19
e11*2007/46*0013*.. 47-77 215/40R16 A01 K1a K2b K44 T82 T86 A58 Au5 Npf
47-77 215/45R16 A01 K1a K2b K44 K46 S01
Skoda Roomster 55-77 195/45R16 T84 0A1 A02 A04
Scout 55-77 195/50R16 A01 K44 K46 A05 A08 A09
5J 55-77 205/45R16 A12 A14 A19
e11*2001/116*0291*; 55-77 215/40R16 T82 T86 A58 Au5 KMV
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46 S01
VW Beetle, -/Cabrio 55-110 205/50R16 K1c K45 R37 0A1 A01 A02
9C, 1Y 55-125 205/55R16 K1c K45 A04 A05 A08
e1*97/27,98/14, A09 A12 A14
2001/116*0106*.., A19 Au5 B03
e1*2001/116*0205*.. Cbo Flh S01
VW Cross Polo 51-81 195/45R16 T80 T84 0A1 A02 A04
6R 51-81 195/50R16 A05 A08 A09
e1*2001/116*0510*.. 51-81 205/45R16 A12 A14 A19
- incl. Facelift 2014 51-81 215/45R16 Au5 Flh KMV
51-81 225/45R16 V16 S01
VW Golf (III), Vento 66-140 205/45R16 K42 T83 T84 0A1 A01 A02
1H, 1HX -/O, /1, /OF 66-140 215/40R16 K42 T82 A04 A05 A08
e1*96/79*0068*.., 66-140 215/45R16 G01 K42 K45 A09 A12 A14
F804, G156, F894 A19 Au5 S01
VW Polo 44-103 195/45R16 T80 T84 0A1 A02 A04
6R 44-103 195/50R16 A05 A08 A09
e1*2001/116*0510*.. 44-103 205/45R16 A12 A14 A19
e1*2007/46*0486*.. 44-110 195/45R16 M+S T80 T84 Au5 Flh Npf
- incl. Facelift 2014 44-110 195/50R16 M+S S01
44-110 205/45R16 M+S
44-110 215/45R16 A01 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 195/45R16 R37 T80 T84 0A1 A02 A04
9N 40-110 205/45R16 A05 A08 A09
e1*98/14*0174*.., 40-110 215/40R16 A01 K1a K2b T82 T86 A12 A14 A19
e1*2001/116*0174*.. Au5 Flh Npf
Sth V16 S01
VW Polo -Fun/Cross- 40-77 195/50R16 M+S 0A1 A02 A04
9N 40-77 205/45R16 M+S A05 A08 A09
e1*2001/116*0174*.. A12 A14 A19
Au5 Flh KMV
S01
VW Polo GTI 132 195/45R16 M+S T84 0A1 A02 A04
6R 132 195/50R16 M+S A05 A08 A09
e1*2001/116*0510*.. 132 205/45R16 M+S A12 A14 A19
132 215/45R16 A01 K2b B91 Flh Npf
S01
VW Polo WRC 162 195/50R16 M+S 0A1 A02 A04
6R 162 205/45R16 M+S A05 A08 A09
e1*2001/116*0510*.. 162 215/45R16 A01 K2b M+S A12 A14 A19
Flh Npf S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

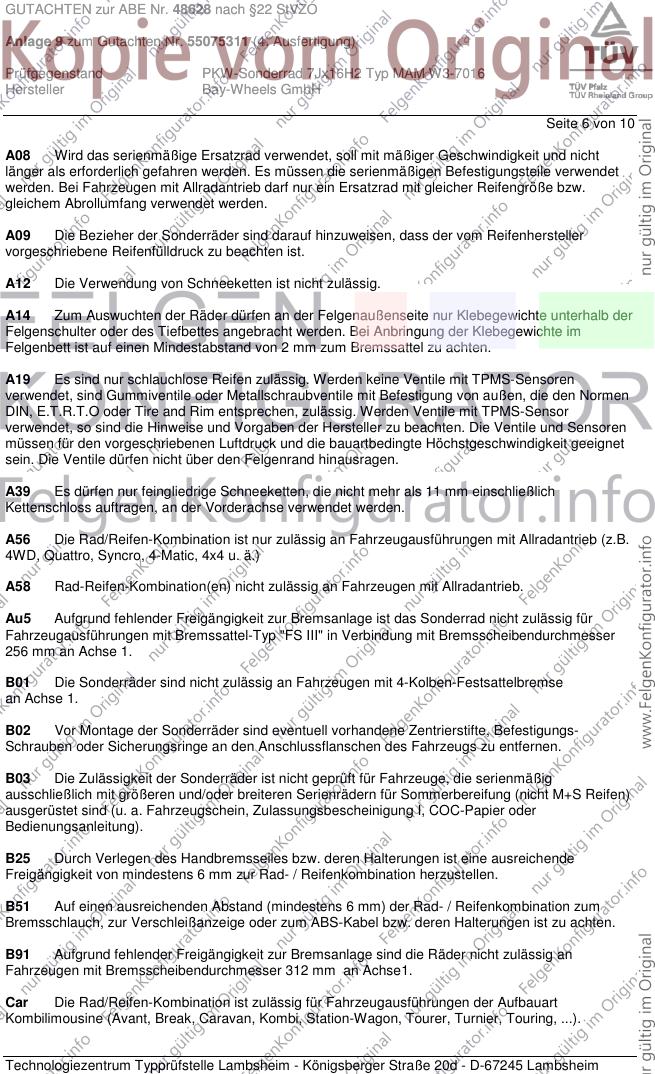

Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel-Typ "FS III" in Verbindung mit Bremsscheibendurchmesser
256 mm an Achse 1.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 7 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

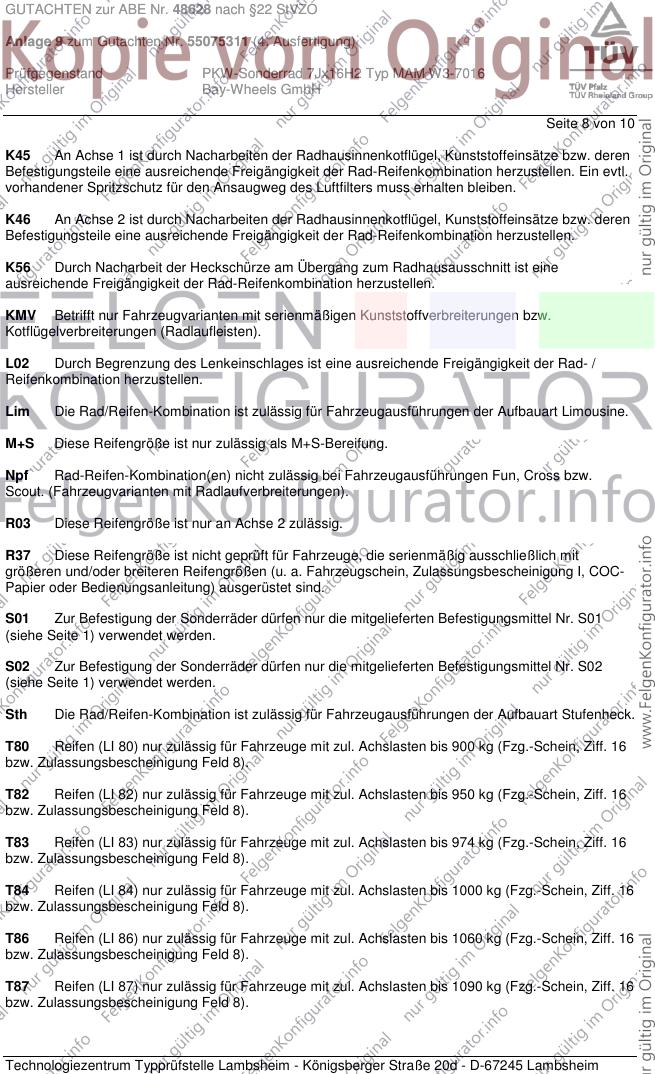

Seite 8 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 9 von 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55075311 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. August 2014
Tufan 00215498.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
