GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)

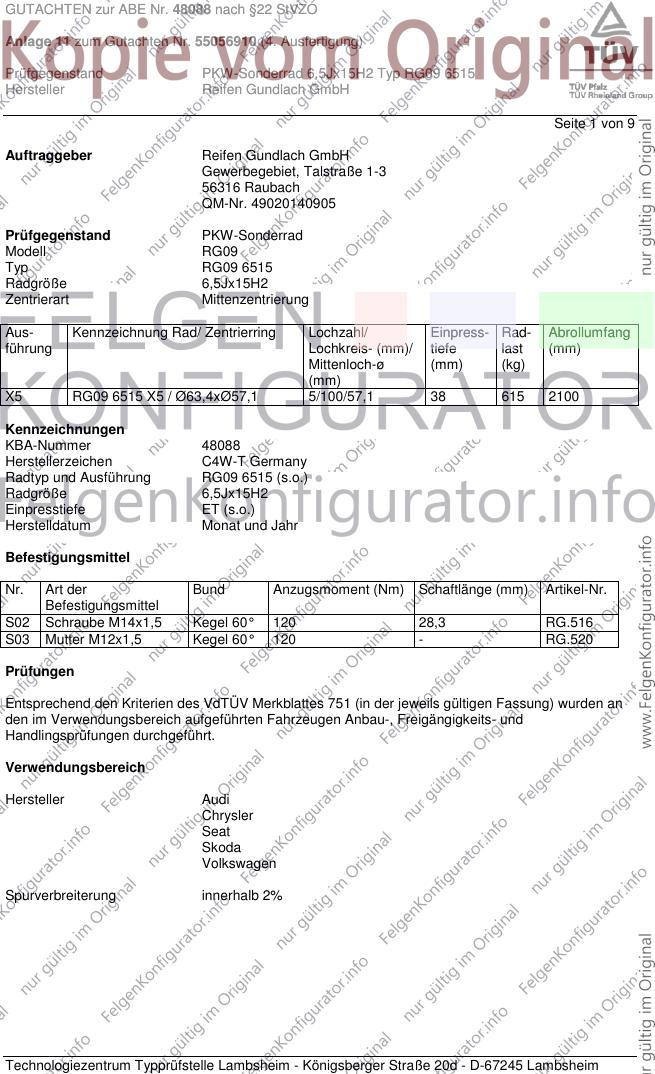

Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RG09 6515 X5 / Ø63,4xØ57,1 5/100/57,1 38 615 2100
Kennzeichnungen
KBA-Nummer 48088
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S03 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

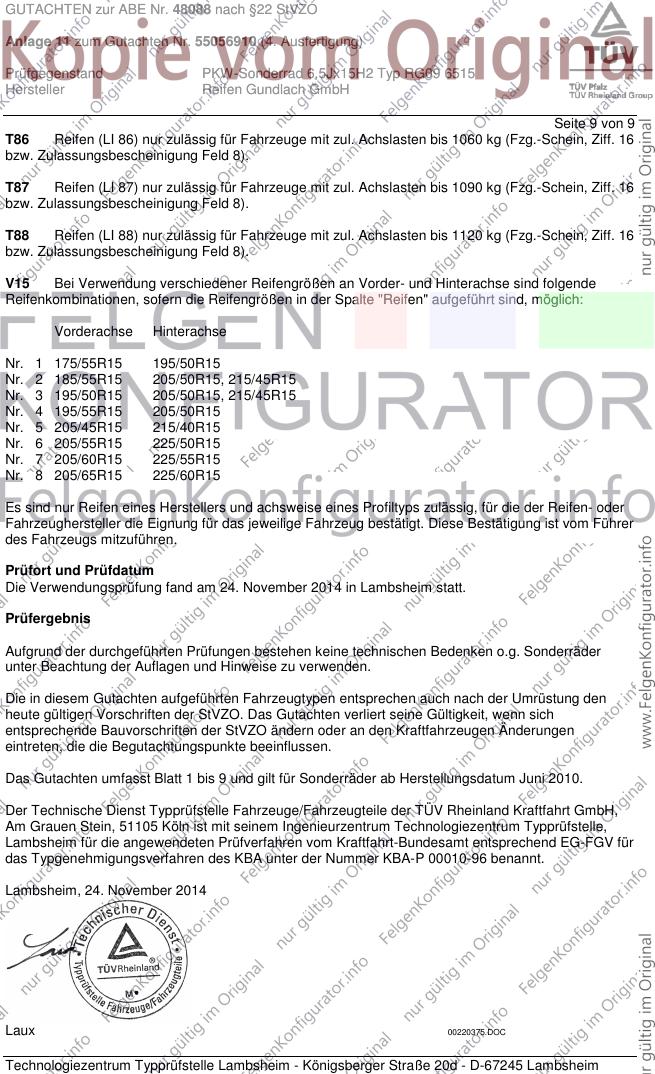

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 9

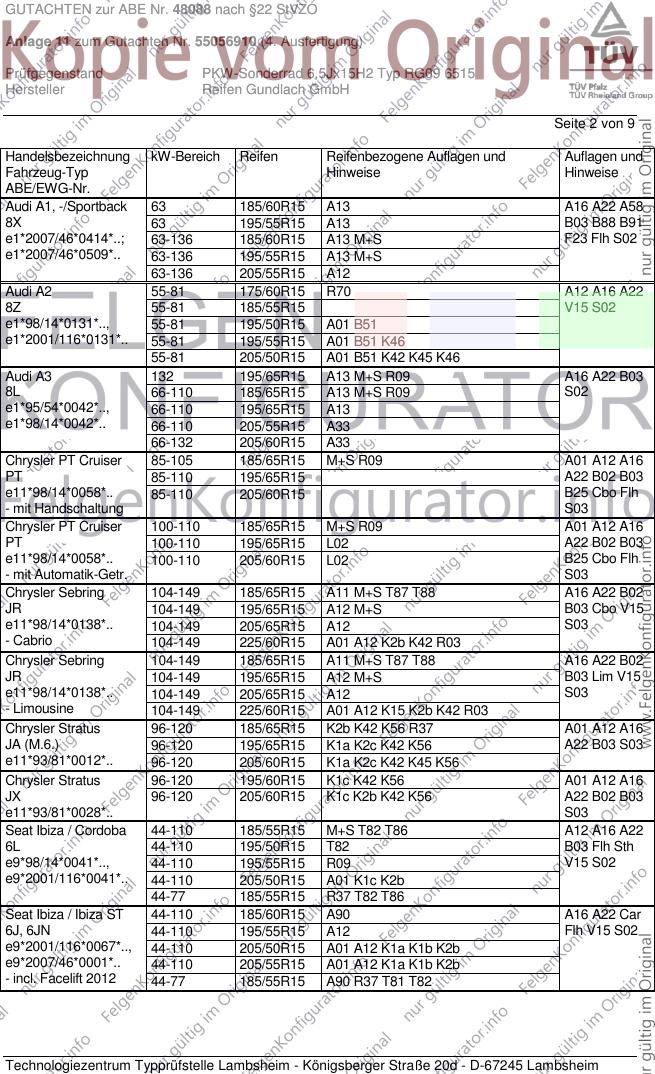

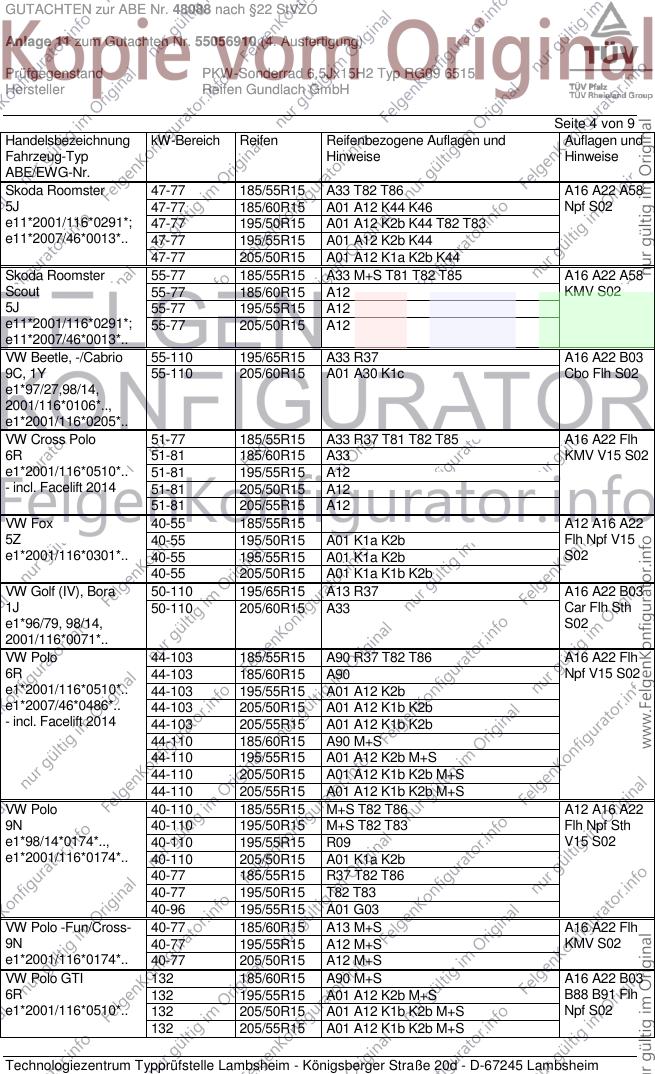

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 185/60R15 A13 A16 A22 A58
8X 63 195/55R15 A13 B03 B88 B91
e1*2007/46*0414*..; 63-136 185/60R15 A13 M+S F23 Flh S02
e1*2007/46*0509*.. 63-136 195/55R15 A13 M+S
63-136 205/55R15 A12
Audi A2 55-81 175/60R15 R70 A12 A16 A22
8Z 55-81 185/55R15 V15 S02
e1*98/14*0131*.., 55-81 195/50R15 A01 B51
e1*2001/116*0131*.. 55-81 195/55R15 A01 B51 K46
55-81 205/50R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A13 M+S R09 A16 A22 B03
8L 66-110 185/65R15 A13 M+S R09 S02
e1*95/54*0042*.., 66-110 195/65R15 A13
e1*98/14*0042*.. 66-110 205/55R15 A33
66-132 205/60R15 A33
Chrysler PT Cruiser 85-105 185/65R15 M+S R09 A01 A12 A16
PT 85-110 195/65R15 A22 B02 B03
e11*98/14*0058*.. 85-110 205/60R15 B25 Cbo Flh
- mit Handschaltung S03
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 A01 A12 A16
PT 100-110 195/65R15 L02 A22 B02 B03
e11*98/14*0058*.. 100-110 205/60R15 L02 B25 Cbo Flh
- mit Automatik-Getr. S03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A16 A22 B02
JR 104-149 195/65R15 A12 M+S B03 Cbo V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Cabrio 104-149 225/60R15 A01 A12 K2b K42 R03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A16 A22 B02
JR 104-149 195/65R15 A12 M+S B03 Lim V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Limousine 104-149 225/60R15 A01 A12 K15 K2b K42 R03
Chrysler Stratus 96-120 185/65R15 K2b K42 K56 R37 A01 A12 A16
JA (M.6.) 96-120 195/65R15 K1a K2c K42 K56 A22 B03 S03
e11*93/81*0012*.. 96-120 205/60R15 K1a K2c K42 K45 K56
Chrysler Stratus 96-120 195/60R15 K1c K42 K56 A01 A12 A16
JX 96-120 205/60R15 K1c K2b K42 K56 A22 B02 B03
e11*93/81*0028*.. S03
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A12 A16 A22
6L 44-110 195/50R15 T82 B03 Flh Sth
e9*98/14*0041*.., 44-110 195/55R15 R09 V15 S02
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1c K2b
44-77 185/55R15 R37 T82 T86
Seat Ibiza / Ibiza ST 44-110 185/60R15 A90 A16 A22 Car
6J, 6JN 44-110 195/55R15 A12 Flh V15 S02
e9*2001/116*0067*.., 44-110 205/50R15 A01 A12 K1a K1b K2b
e9*2007/46*0001*.. 44-110 205/55R15 A01 A12 K1a K1b K2b
- incl. Facelift 2012 44-77 185/55R15 A90 R37 T81 T82
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza Cupra 132 185/60R15 A90 A16 A22 B03
6J 132 195/55R15 A12 B88 B91 Flh
e9*2001/116*0067*.. 132 205/50R15 A01 A12 K1a K1b K2b S02
132 205/55R15 A01 A12 K1a K1b K2b
Seat Toledo 55-90 185/55R15 A90 A16 A22 A58
NH 55-90 185/60R15 A90 Lim V15 S02
e11*2007/46*0251*.. 55-90 195/55R15 A12
55-90 205/50R15 A01 A12 K2b
55-90 205/55R15 A01 A12 K2b
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Seat Toledo / Leon 50-110 195/65R15 A13 A16 A22 B03
1M 50-110 205/60R15 A33 Flh Lim S02
e9*97/27*0026*.., 50-81 185/65R15 A13 R37
e9*98/14*0026*..
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A16 A22 Car
5J 44-77 185/60R15 A01 A12 G03 Flh V15 S02
e11*2001/116* 44-77 185/60R15 A12 R09
0291*00-42; 44-77 195/50R15 A12 T82 T83
e11*2007/46* 44-77 195/55R15 A12
0013*00-19 44-77 205/50R15 A01 A12 K1a K1b K2b
Skoda Fabia 37-96 185/55R15 A13 T81 T82 T85 A16 A22 B03
6Y 37-96 195/50R15 A01 A12 K1a K2b K46 T82 T83 Car Flh Sth
e11*98/14*0123*.. 37-96 215/45R15 A01 A12 K1a K2b K46 R70 V15 S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A16 A22 B88
5J 132 195/50R15 A12 M+S T83 Flh S02
e11*2001/116* 132 195/55R15 A12 M+S
0291*27-42 132 205/50R15 A01 A12 K1a K1b K2b M+S
Skoda Octavia (I) 44-110 195/65R15 A13 A16 A22 B03
1U 44-110 205/60R15 A33 Car Lim S02
e11*95/54*0066*..;
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A33 T82 T85 T86 A16 A22 A58
5J 51-66 185/60R15 A01 A12 K44 K46 S02
N083; 51-66 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A01 A12 K2b K44
51-66 205/50R15 A01 A12 K1a K2b K44
Skoda Rapid 55-90 185/55R15 A90 A16 A22 A58
NH 55-90 185/60R15 A90 Lim V15 S02
e11*2007/46*0250*..; 55-90 195/55R15 A12
e11*2007/46*0249*.. 55-90 205/50R15 A01 A12 K2b
55-90 205/55R15 A01 A12 K2b
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Skoda Rapid 55-90 185/55R15 A90 A16 A22 A58
Spaceback 55-90 185/60R15 A90 Flh V15 S02
NH 55-90 195/55R15 A12
e11*2007/46*0250*.. 55-90 205/50R15 A12
55-90 205/55R15 A12
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 47-77 185/55R15 A33 T82 T86 A16 A22 A58
5J 47-77 185/60R15 A01 A12 K44 K46 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A01 A12 K2b K44
47-77 205/50R15 A01 A12 K1a K2b K44
Skoda Roomster 55-77 185/55R15 A33 M+S T81 T82 T85 A16 A22 A58
Scout 55-77 185/60R15 A12 KMV S02
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A12
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A33 R37 A16 A22 B03
9C, 1Y 55-110 205/60R15 A01 A30 K1c Cbo Flh S02
e1*97/27,98/14,
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 185/55R15 A33 R37 T81 T82 T85 A16 A22 Flh
6R 51-81 185/60R15 A33 KMV V15 S02
e1*2001/116*0510*.. 51-81 195/55R15 A12
- incl. Facelift 2014 51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 A12 A16 A22
5Z 40-55 195/50R15 A01 K1a K2b Flh Npf V15
e1*2001/116*0301*.. 40-55 195/55R15 A01 K1a K2b S02
40-55 205/50R15 A01 K1a K1b K2b
VW Golf (IV), Bora 50-110 195/65R15 A13 R37 A16 A22 B03
1J 50-110 205/60R15 A33 Car Flh Sth
e1*96/79, 98/14, S02
2001/116*0071*..
VW Polo 44-103 185/55R15 A90 R37 T82 T86 A16 A22 Flh
6R 44-103 185/60R15 A90 Npf V15 S02
e1*2001/116*0510*.. 44-103 195/55R15 A01 A12 K2b
e1*2007/46*0486*.. 44-103 205/50R15 A01 A12 K1b K2b
- incl. Facelift 2014 44-103 205/55R15 A01 A12 K1b K2b
44-110 185/60R15 A90 M+S
44-110 195/55R15 A01 A12 K2b M+S
44-110 205/50R15 A01 A12 K1b K2b M+S
44-110 205/55R15 A01 A12 K1b K2b M+S
VW Polo 40-110 185/55R15 M+S T82 T86 A12 A16 A22
9N 40-110 195/50R15 M+S T82 T83 Flh Npf Sth
e1*98/14*0174*.., 40-110 195/55R15 R09 V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo -Fun/Cross- 40-77 185/60R15 A13 M+S A16 A22 Flh
9N 40-77 195/55R15 A12 M+S KMV S02
e1*2001/116*0174*.. 40-77 205/50R15 A12 M+S
VW Polo GTI 132 185/60R15 A90 M+S A16 A22 B03
6R 132 195/55R15 A01 A12 K2b M+S B88 B91 Flh
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K1b K2b M+S Npf S02
132 205/55R15 A01 A12 K1b K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 9

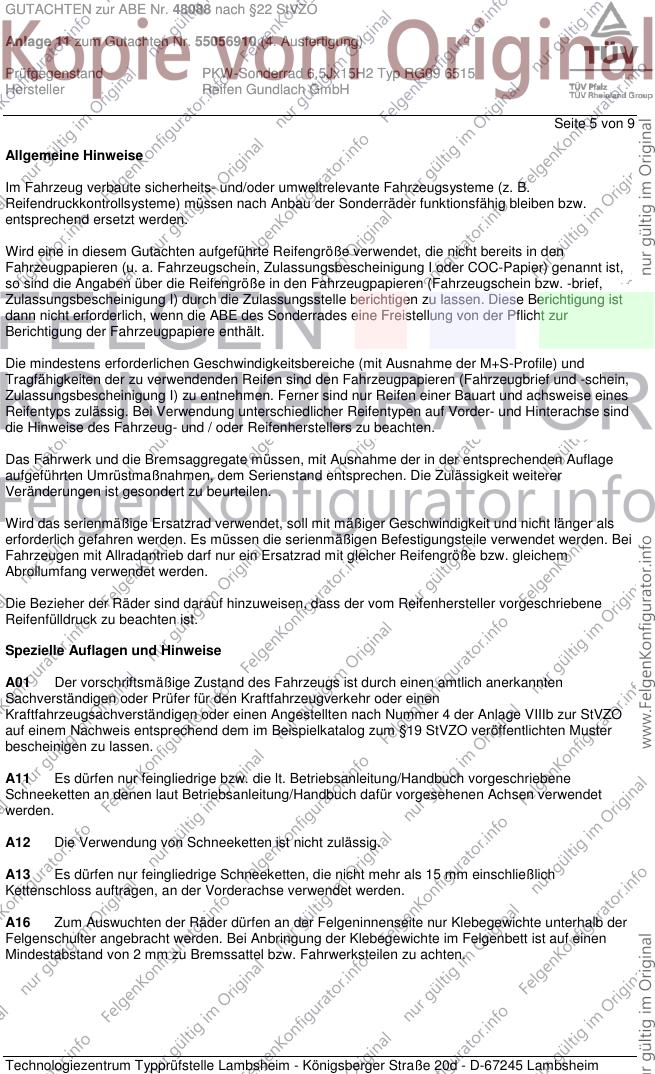

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.

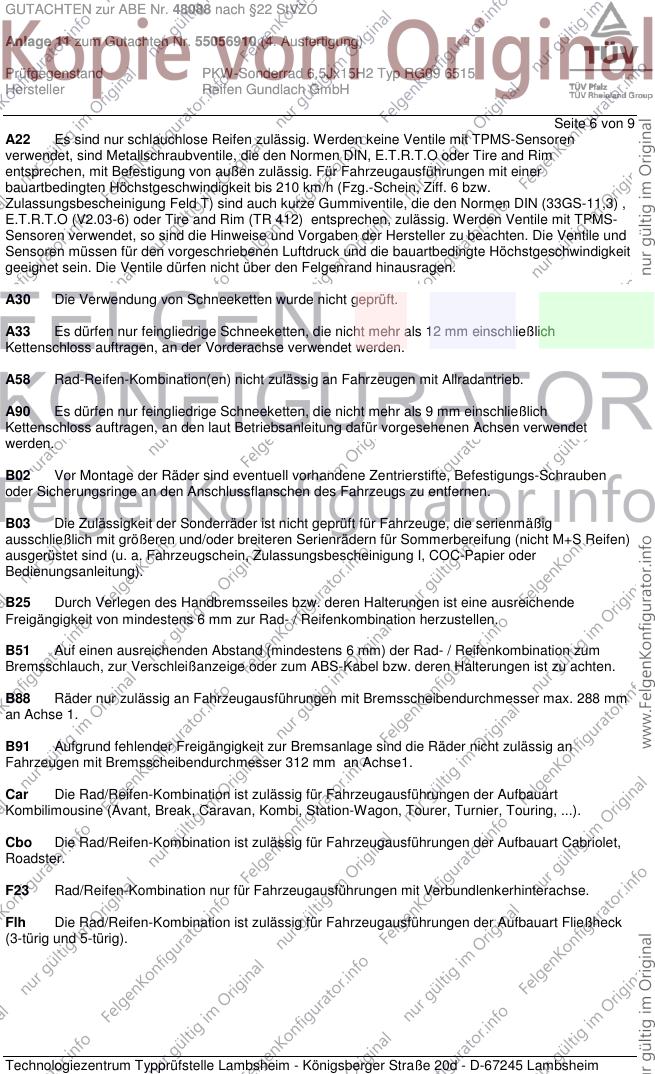

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 9
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

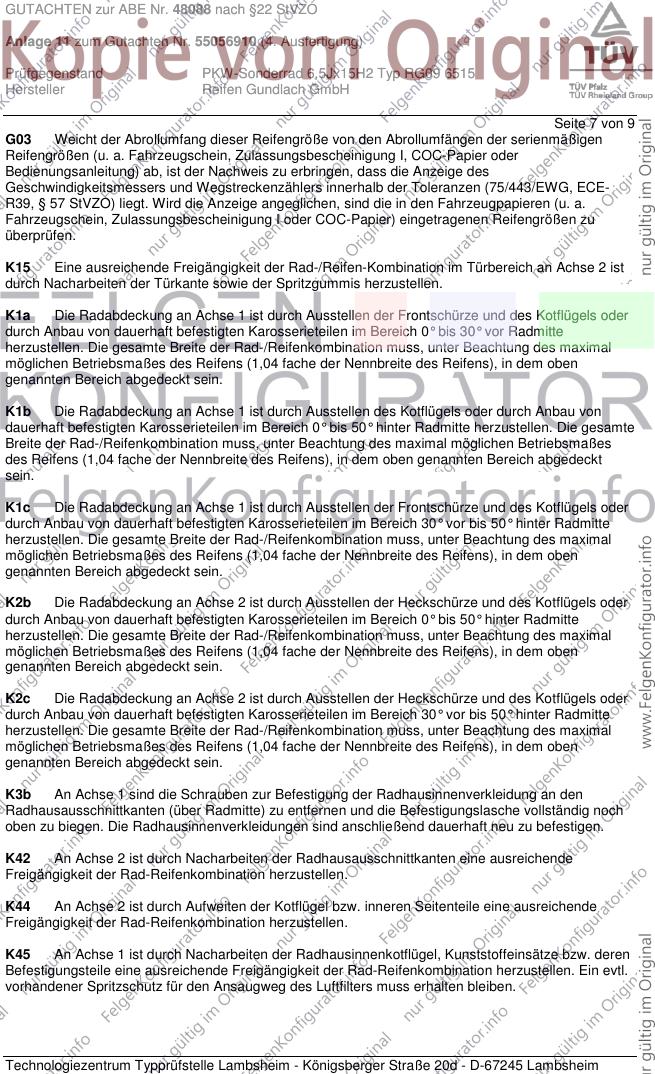

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 9
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

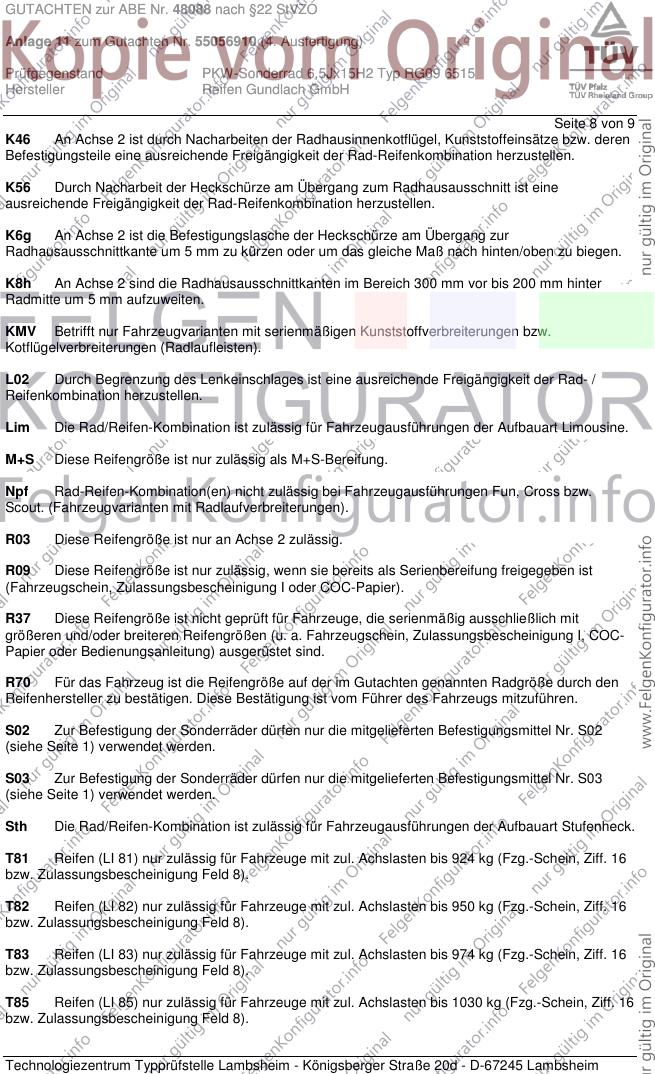

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 8 von 9
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55056910 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 9 von 9
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. November 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. November 2014
Laux 00220375.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
