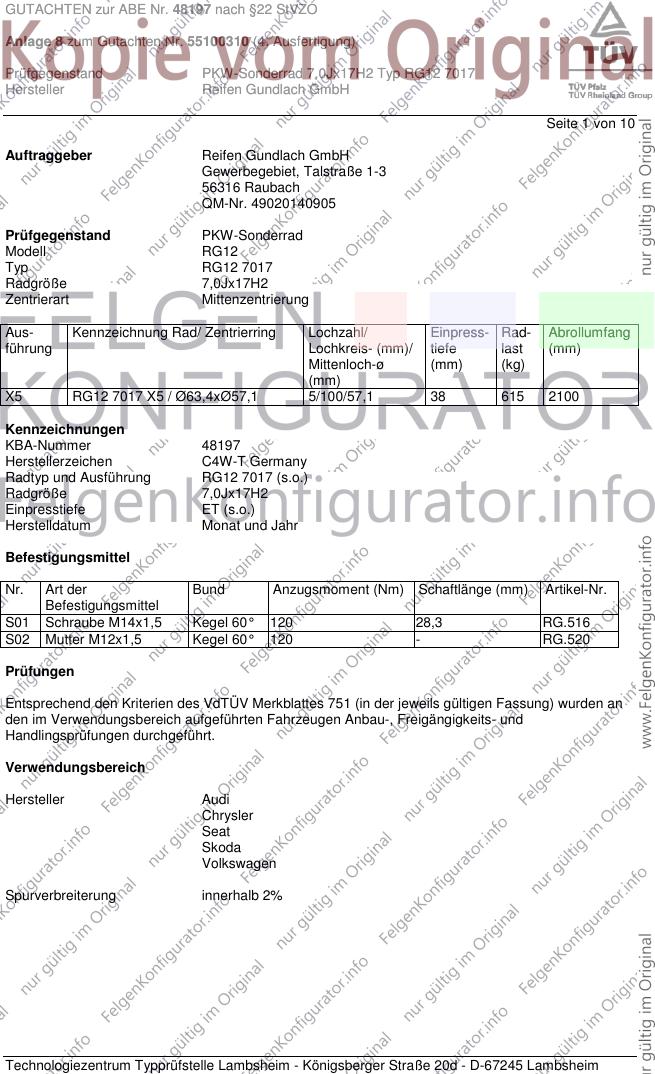

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG12
Typ RG12 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RG12 7017 X5 / Ø63,4xØ57,1 5/100/57,1 38 615 2100
Kennzeichnungen
KBA-Nummer 48197
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG12 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S02 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

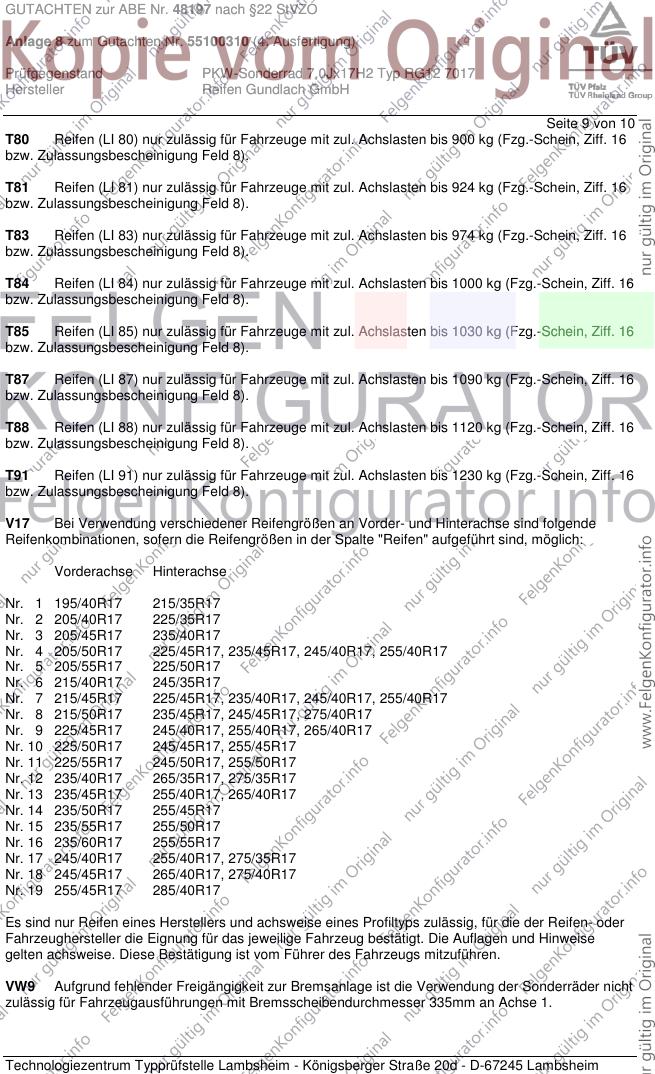

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/45R17 T81 T85 0A1 A02 A04
8X 63-136 205/40R17 T80 T81 T84 A05 A08 A09
e1*2007/46*0414*..; 63-136 205/45R17 A12 A15 A21
e1*2007/46*0509*.. 63-136 215/40R17 A58 Flh S01
Audi A2 55-81 205/40R17 R09 0A1 A02 A04
8Z 55-81 205/40R17 A01 B51 A05 A08 A09
e1*98/14*0131*.., A12 A15 A21
e1*2001/116*0131*.. S01
Audi A3 66-132 205/50R17 0A1 A02 A04
8L 66-132 215/40R17 T83 A05 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 A12 A15 A21
e1*98/14*0042*.. 66-132 225/45R17 A01 K1c K2b V17 S01
66-132 225/45R17 R09 R35
Chrysler PT Cruiser 85-110 205/45R17 T88 0A1 A02 A04
PT 85-164 205/50R17 A01 K1a A05 A08 A09
e11*98/14*0058*.. 85-164 215/45R17 T88 A12 A15 A21
- mit Handschaltung 85-164 225/45R17 A01 K1a K2b B02 B03 Cbo
Flh V17 S02
Chrysler PT Cruiser 100-110 205/45R17 L02 T88 0A1 A01 A02
PT 100-110 205/50R17 K1a L02 A04 A05 A08
e11*98/14*0058*.. 100-110 215/45R17 L02 T88 A09 A12 A15
- mit Automatik-Getr. 100-110 225/45R17 K1a K2b L02 A21 B02 Cbo
Flh V17 S02
Chrysler Sebring 104-149 205/50R17 0A1 A02 A04
JR 104-149 225/45R17 A01 K1a K2b K42 K45 A05 A08 A09
e11*98/14*0138*.. A12 A15 A21
- Cabrio B02 Cbo V17
S02
Chrysler Sebring 104-149 205/50R17 0A1 A02 A04
JR 104-149 225/45R17 A01 K1c K2b K42 K45 A05 A08 A09
e11*98/14*0138*.. A12 A15 A21
- Limousine B02 Lim V17
S02
Chrysler Stratus 96-120 205/45R17 K45 0A1 A01 A02
JA (M.6.) 96-120 205/50R17 K1a K2c K42 K45 K56 A04 A05 A08
e11*93/81*0012*.. 96-120 215/45R17 K1a K2c K42 K45 K56 A09 A12 A15
96-120 225/45R17 K1a K2c K42 K45 K56 A21 B02 V17
S02
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 0A1 A01 A02
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A04 A05 A08
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 R70 A09 A12 A15
A21 B02 V17
S02
Seat Ibiza / Cordoba 44-132 205/40R17 K1a K2b T80 T81 T84 0A1 A01 A02
6L 44-132 215/35R17 K1a K2b T79 T83 A04 A05 A08
e9*98/14*0041*.., A09 A12 A15
e9*2001/116*0041*.. A21 B01 Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 205/40R17 T80 T81 T84 0A1 A02 A04
6J, 6JN 44-110 215/35R17 T79 T83 A05 A08 A09
e9*2001/116*0067*.., 44-110 215/40R17 A12 A15 A21
e9*2007/46*0001*.. Car Flh S01
- incl. Facelift 2012
Seat Ibiza Cupra 132 205/40R17 R37 T84 0A1 A02 A04
6J 132 215/35R17 R37 T83 A05 A08 A09
e9*2001/116*0067*.. 132 215/40R17 A12 A15 A21
B91 Flh S01
Seat Toledo 55, 63 195/40R17 NoD T81 0A1 A02 A04
NH 55, 63 195/45R17 T81 T85 A05 A08 A09
e11*2007/46*0251*.. 55, 63 205/40R17 T80 T84 A12 A15 A21
55, 63 215/35R17 A01 K2b T79 T83 A58 B56 Lim
55, 63 215/40R17 A01 K2b V17 S01
Seat Toledo / Leon 154 225/45R17 M+S 0A1 A02 A04
1M 50-150 205/50R17 R37 A05 A08 A09
e9*97/27*0026*.., 50-150 215/45R17 R37 A12 A15 A21
e9*98/14*0026*.. 50-150 225/45R17 B03 Flh Lim
Se4 V17 S01
Skoda Fabia 44-77 195/40R17 T81 0A1 A02 A04
5J 44-77 205/40R17 T80 T81 T84 A05 A08 A09
e11*2001/116*0291*..; 44-77 215/35R17 A01 K1a K1b K2b T79 T83 A12 A15 A21
e11*2007/46*0013*.. 44-77 215/40R17 A01 G11 K1a K1b K2b Car Flh S01
Skoda Fabia 37-96 205/40R17 G71 K1c K2b K46 T80 T81 T84 0A1 A01 A02
6Y 37-96 215/35R17 K1c K2c K46 K90 T79 T83 A04 A05 A08
e11*98/14*0123*.. A09 A12 A15
A21 Car Flh
Sth S01
Skoda Fabia RS 132 205/40R17 T84 0A1 A02 A04
5J 132 215/35R17 A01 K1a K1b K2b T83 A05 A08 A09
e11*2001/116* 132 215/40R17 A01 G01 K1a K1b K2b A12 A15 A21
0291*27-.. Flh S01
Skoda Octavia (I) 44-110 215/40R17 K46 K56 T83 0A1 A01 A02
1U 44-132 205/50R17 K46 K56 A04 A05 A08
e11*95/54*0066*..; 44-132 215/45R17 K1b K2b K46 K56 A09 A12 A15
e11*2001/116*0066*; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56 A21 Car Lim
e11*2007/46*0011*.. V17 S01
Skoda Praktik 51-66 205/40R17 K2b K44 T80 T81 T84 0A1 A01 A02
5J 51-66 215/35R17 K1a K2b K44 T83 A04 A05 A08
N083; 51-66 215/40R17 G10 G11 K1a K2b K44 K46 T83 T87 A09 A12 A15
e11*2007/46*0013*.. A21 A58 S01
Skoda Rapid 55, 63 195/40R17 NoD T81 0A1 A02 A04
NH 55, 63 195/45R17 T81 T85 A05 A08 A09
e11*2007/46*0250*..; 55, 63 205/40R17 T80 T84 A12 A15 A21
e11*2007/46*0249*.. 55, 63 215/35R17 A01 K2b T79 T83 A58 B56 Lim
55, 63 215/40R17 A01 K2b V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55, 63 195/40R17 NoD T81 0A1 A02 A04
Spaceback 55, 63 195/45R17 T81 T85 A05 A08 A09
NH 55, 63 205/40R17 T80 T84 A12 A15 A21
e11*2007/46*0250*.. 55, 63 215/35R17 T79 T83 A58 B56 Flh
55, 63 215/40R17 V17 S01
Skoda Roomster 47-77 205/40R17 K2b K44 T80 T81 T84 0A1 A01 A02
5J 47-77 215/35R17 K1a K2b K44 T83 A04 A05 A08
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1a K2b K44 K46 A09 A12 A15
e11*2007/46*0013*.. A21 A58 Npf
S01
Skoda Roomster 55-77 205/40R17 T81 T84 0A1 A02 A04
Scout 55-77 215/35R17 T83 A05 A08 A09
5J 55-77 215/40R17 A01 G11 K44 K46 A12 A15 A21
e11*2001/116*0291*; A58 KMV S01
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K1c R37 0A1 A01 A02
9C, 1Y 55-125 205/50R17 K1c K2b K42 K45 K46 R37 A04 A05 A08
e1*97/27,98/14, 55-125 215/45R17 K1c K42 K45 K46 R37 A09 A12 A15
2001/116*0106*.., 55-125 225/45R17 K1c K2b K42 K45 K46 L02 A21 Cbo Flh
e1*2001/116*0205*.. V17 S01
VW Cross Polo 51-77 195/40R17 T81 0A1 A02 A04
6R 51-77 195/45R17 T81 T85 A05 A08 A09
e1*2001/116*0510*.. 51-77 205/40R17 T80 T81 T84 A12 A15 A21
51-77 215/35R17 T79 T83 Flh KMV S01
51-77 215/40R17
VW Fox 40-55 195/40R17 K1a K2b T81 0A1 A01 A02
5Z 40-55 205/40R17 K1a K2b A04 A05 A08
e1*2001/116*0301*.. 40-55 215/35R17 K1c K2b T79 A09 A12 A15
A21 Flh Npf
S01
VW Golf (IV), Bora 50-110 205/45R17 R37 T88 0A1 A02 A04
1J 50-150 205/50R17 A01 L02 R37 A05 A08 A09
e1*96/79, 98/14, 50-150 215/45R17 R37 T87 T88 T91 A12 A15 A21
2001/116*0071*.. 50-150 225/45R17 A01 K46 L02 Car Flh Sth
50-150 225/45R17 R09 R35 V17 VW9 S01
VW Polo 44-103 195/40R17 T81 0A1 A02 A04
6R 44-103 195/45R17 T81 T85 A05 A08 A09
e1*2001/116*0510*.. 44-103 205/40R17 T80 T84 A12 A15 A21
e1*2007/46*0486*.. 44-103 215/35R17 A01 K2b T79 T83 Flh Npf S01
44-103 215/40R17 A01 K2b
VW Polo 40-110 205/40R17 K1a K2b T80 T81 T84 0A1 A01 A02
9N 40-110 215/35R17 K1a K2b T79 T83 A04 A05 A08
e1*98/14*0174*.., A09 A12 A15
e1*2001/116*0174*.. A21 Flh Npf
Sth S01
VW Polo -Fun/Cross- 40-77 215/40R17 M+S 0A1 A02 A04
9N A05 A08 A09
e1*2001/116*0174*.. A12 A15 A21
Flh KMV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo GTI 132 205/40R17 M+S T84 0A1 A02 A04
6R 132 215/40R17 A01 K2b A05 A08 A09
e1*2001/116*0510*.. A12 A15 A21
Flh Npf S01
VW Polo WRC 162 205/40R17 M+S T84 0A1 A02 A04
6R 162 215/40R17 A01 K2b M+S A05 A08 A09
e1*2001/116*0510*.. A12 A15 A21
Flh Npf S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Mai 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Mai 2014
Laux 00210934.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
