GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

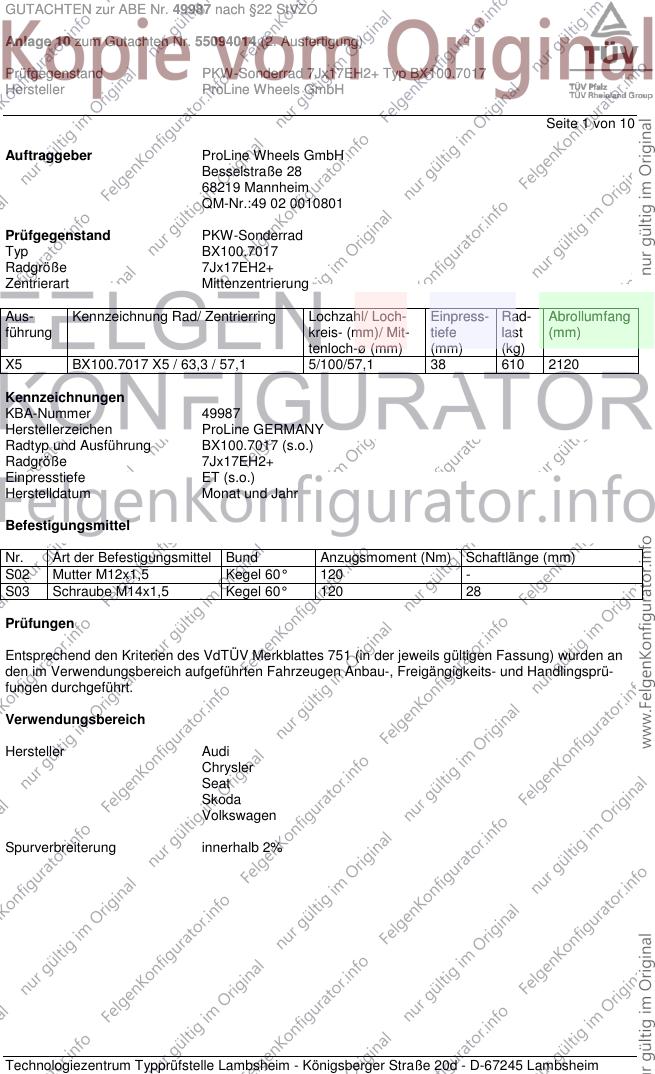

Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801
Prüfgegenstand PKW-Sonderrad
Typ BX100.7017
Radgröße 7Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 BX100.7017 X5 / 63,3 / 57,1 5/100/57,1 38 610 2120
Kennzeichnungen
KBA-Nummer 49987
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung BX100.7017 (s.o.)
Radgröße 7Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-110 195/45R17 T81 T85 A12 A16 A21
8X 63-136 205/40R17 T80 T81 T84 A58 F23 Flh
e1*2007/46*0414*..; 63-136 205/45R17 S03
e1*2007/46*0509*.. 63-141 205/40R17 M+S T80 T81 T84
63-141 205/45R17 M+S
63-141 215/40R17
Audi A2 55-81 205/40R17 R09 A12 A16 A21
8Z 55-81 205/40R17 A01 B51 S03
e1*98/14*0131*..,
e1*2001/116*0131*..
Audi A3 66-132 205/50R17 A12 A16 A21
8L 66-132 215/40R17 T83 V17 S03
e1*95/54*0042*.., 66-132 215/45R17
e1*98/14*0042*.. 66-132 225/45R17 A01 K1c K2b
66-132 225/45R17 R09 R35
Audi S1, -/Sportback 170 205/40R17 M+S T84 A12 A16 A21
8X 170 205/45R17 M+S A56 F24 Flh
e1*2007/46*0414*.. 170 215/40R17 M+S S03
Chrysler PT Cruiser 85-110 205/45R17 T88 A12 A16 A21
PT 85-164 205/50R17 A01 K1a B02 B03 Cbo
e11*98/14*0058*.. 85-164 215/45R17 T88 Flh V17 S02
- mit Handschaltung 85-164 225/45R17 A01 K1a K2b
Chrysler PT Cruiser 100-110 205/45R17 L02 T88 A01 A12 A16
PT 100-110 205/50R17 K1a L02 A21 B02 Cbo
e11*98/14*0058*.. 100-110 215/45R17 L02 T88 Flh V17 S02
- mit Automatik-Getr. 100-110 225/45R17 K1a K2b L02
Chrysler Sebring 104-149 205/50R17 A12 A16 A21
JR 104-149 225/45R17 A01 K1a K2b K42 K45 B02 Cbo V17
e11*98/14*0138*.. S02
- Cabrio
Chrysler Sebring 104-149 205/50R17 A12 A16 A21
JR 104-149 225/45R17 A01 K1c K2b K42 K45 B02 Lim V17
e11*98/14*0138*.. S02
- Limousine
Chrysler Stratus 96-120 205/45R17 K45 A01 A12 A16
JA (M.6.) 96-120 205/50R17 K1a K2c K42 K45 K56 A21 B02 V17
e11*93/81*0012*.. 96-120 215/45R17 K1a K2c K42 K45 K56 S02
96-120 225/45R17 K1a K2c K42 K45 K56
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 A01 A12 A16
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A21 B02 V17
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 R70 S02
Seat Ibiza / Cordoba 44-132 205/40R17 K1a K2b T80 T81 T84 A01 A12 A16
6L 44-132 215/35R17 K1a K2b T79 T83 A21 B01 Flh
e9*98/14*0041*.., Sth S03
e9*2001/116*0041*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 205/40R17 T80 T81 T84 A12 A16 A21
6J, 6JN 44-110 215/35R17 T79 T83 Car Flh S03
e9*2001/116*0067*.., 44-110 215/40R17
e9*2007/46*0001*..
- incl. Facelift 2012
Seat Ibiza Cupra 132 205/40R17 R37 T84 A12 A16 A21
6J 132 215/35R17 R37 T83 B91 Flh S03
e9*2001/116*0067*.. 132 215/40R17
Seat Toledo 55-90 195/40R17 NoD T81 A12 A16 A21
NH 55-90 195/45R17 T81 T85 A58 Lim V17
e11*2007/46*0251*.. 55-90 205/40R17 T80 T84 S03
55-90 215/35R17 A01 K2b T79 T83
55-90 215/40R17 A01 K2b
Seat Toledo / Leon 154 225/45R17 M+S A12 A16 A21
1M 50-150 205/50R17 R37 B03 Flh Lim
e9*97/27*0026*.., 50-150 215/45R17 R37 Se4 V17 S03
e9*98/14*0026*.. 50-150 225/45R17
Skoda Fabia 44-77 195/40R17 T81 A12 A16 A21
5J 44-77 205/40R17 T80 T81 T84 Car Flh S03
e11*2001/116* 44-77 215/35R17 A01 K1a K1b K2b T79 T83
0291*00-42; 44-77 215/40R17 A01 G11 K1a K1b K2b
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 195/40R17 T81 A12 A16 A21
5J 44-81 195/45R17 A58 Car Flh
e11*2001/116* 44-81 205/40R17 A01 K2b T80 T84 V17 S03
0291*43-..; 44-81 215/35R17 A01 K1a K2b T79 T83
e11*2007/46* 44-81 215/40R17 A01 K1a K2b
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-96 205/40R17 G71 K1c K2b K46 T80 T81 T84 A01 A12 A16
6Y 37-96 215/35R17 K1c K2c K46 K90 T79 T83 A21 Car Flh
e11*98/14*0123*.. Sth S03
Skoda Fabia RS 132 205/40R17 T84 A12 A16 A21
5J 132 215/35R17 A01 K1a K1b K2b T83 Flh S03
e11*2001/116* 132 215/40R17 A01 G01 K1a K1b K2b
0291*27-42
Skoda Octavia (I) 44-110 215/40R17 K46 K56 T83 A01 A12 A16
1U 44-132 205/50R17 K46 K56 A21 Car Lim
e11*95/54*0066*..; 44-132 215/45R17 K1b K2b K46 K56 V17 S03
e11*2001/116*0066*; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56
e11*2007/46*0011*..
Skoda Praktik 51-66 205/40R17 K2b K44 T80 T81 T84 A01 A12 A16
5J 51-66 215/35R17 K1a K2b K44 T83 A21 A58 S03
N083; 51-66 215/40R17 G10 G11 K1a K2b K44 K46 T83 T87
e11*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

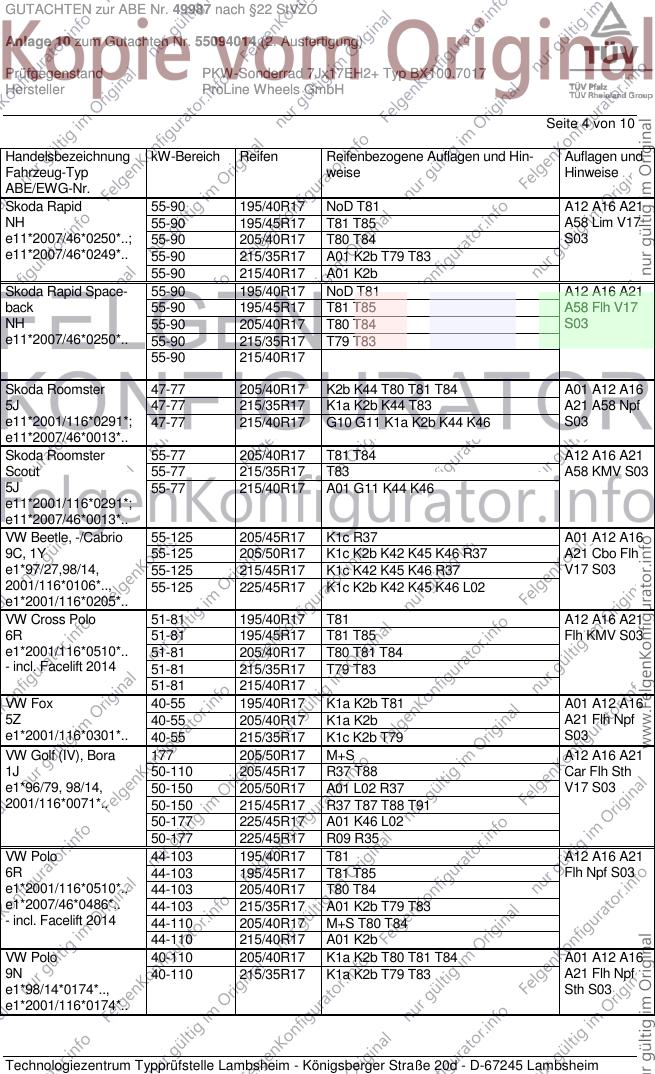

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-90 195/40R17 NoD T81 A12 A16 A21
NH 55-90 195/45R17 T81 T85 A58 Lim V17
e11*2007/46*0250*..; 55-90 205/40R17 T80 T84 S03
e11*2007/46*0249*.. 55-90 215/35R17 A01 K2b T79 T83
55-90 215/40R17 A01 K2b
Skoda Rapid Space- 55-90 195/40R17 NoD T81 A12 A16 A21
back 55-90 195/45R17 T81 T85 A58 Flh V17
NH 55-90 205/40R17 T80 T84 S03
e11*2007/46*0250*.. 55-90 215/35R17 T79 T83
55-90 215/40R17
Skoda Roomster 47-77 205/40R17 K2b K44 T80 T81 T84 A01 A12 A16
5J 47-77 215/35R17 K1a K2b K44 T83 A21 A58 Npf
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1a K2b K44 K46 S03
e11*2007/46*0013*..
Skoda Roomster 55-77 205/40R17 T81 T84 A12 A16 A21
Scout 55-77 215/35R17 T83 A58 KMV S03
5J 55-77 215/40R17 A01 G11 K44 K46
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K1c R37 A01 A12 A16
9C, 1Y 55-125 205/50R17 K1c K2b K42 K45 K46 R37 A21 Cbo Flh
e1*97/27,98/14, 55-125 215/45R17 K1c K42 K45 K46 R37 V17 S03
2001/116*0106*.., 55-125 225/45R17 K1c K2b K42 K45 K46 L02
e1*2001/116*0205*..
VW Cross Polo 51-81 195/40R17 T81 A12 A16 A21
6R 51-81 195/45R17 T81 T85 Flh KMV S03
e1*2001/116*0510*.. 51-81 205/40R17 T80 T81 T84
- incl. Facelift 2014 51-81 215/35R17 T79 T83
51-81 215/40R17
VW Fox 40-55 195/40R17 K1a K2b T81 A01 A12 A16
5Z 40-55 205/40R17 K1a K2b A21 Flh Npf
e1*2001/116*0301*.. 40-55 215/35R17 K1c K2b T79 S03
VW Golf (IV), Bora 177 205/50R17 M+S A12 A16 A21
1J 50-110 205/45R17 R37 T88 Car Flh Sth
e1*96/79, 98/14, 50-150 205/50R17 A01 L02 R37 V17 S03
2001/116*0071*.. 50-150 215/45R17 R37 T87 T88 T91
50-177 225/45R17 A01 K46 L02
50-177 225/45R17 R09 R35
VW Polo 44-103 195/40R17 T81 A12 A16 A21
6R 44-103 195/45R17 T81 T85 Flh Npf S03
e1*2001/116*0510*.. 44-103 205/40R17 T80 T84
e1*2007/46*0486*.. 44-103 215/35R17 A01 K2b T79 T83
- incl. Facelift 2014 44-110 205/40R17 M+S T80 T84
44-110 215/40R17 A01 K2b
VW Polo 40-110 205/40R17 K1a K2b T80 T81 T84 A01 A12 A16
9N 40-110 215/35R17 K1a K2b T79 T83 A21 Flh Npf
e1*98/14*0174*.., Sth S03
e1*2001/116*0174*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo -Fun/Cross- 40-77 215/40R17 M+S A12 A16 A21
9N Flh KMV S03
e1*2001/116*0174*..
VW Polo GTI 132 215/40R17 A01 K2b A12 A16 A21
6R 132, 141 205/40R17 M+S T84 Flh Npf S03
e1*2001/116*0510*.. 132, 141 215/40R17 A01 K2b M+S
- incl. Facelift 2014
VW Polo WRC 162 205/40R17 M+S T84 A12 A16 A21
6R 162 215/40R17 A01 K2b M+S Flh Npf S03
e1*2001/116*0510*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

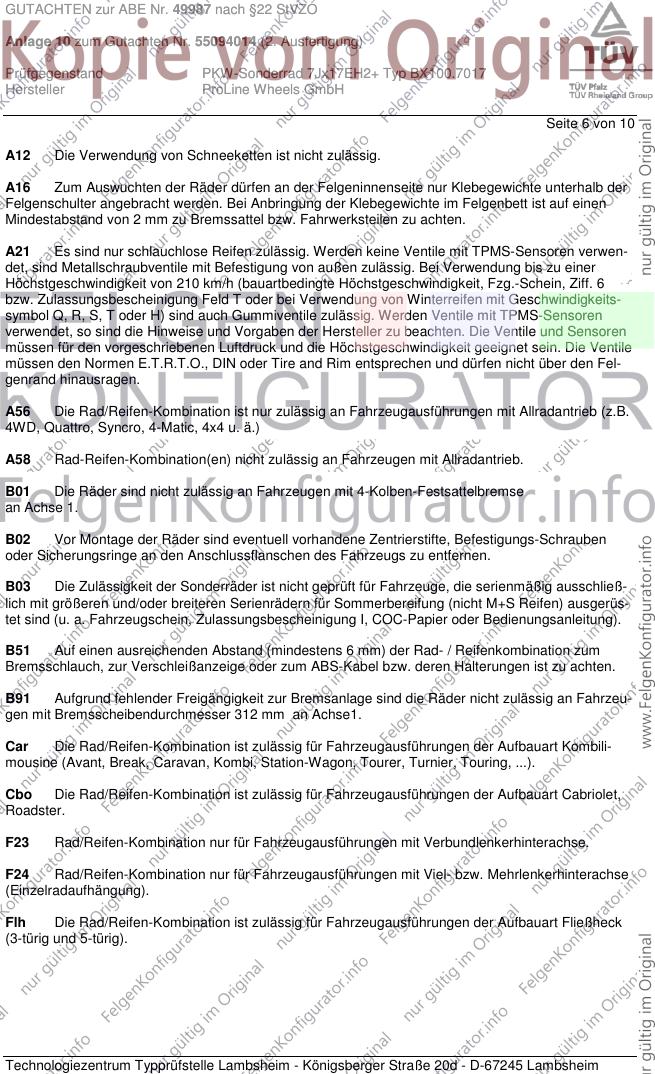

Seite 6 von 10
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

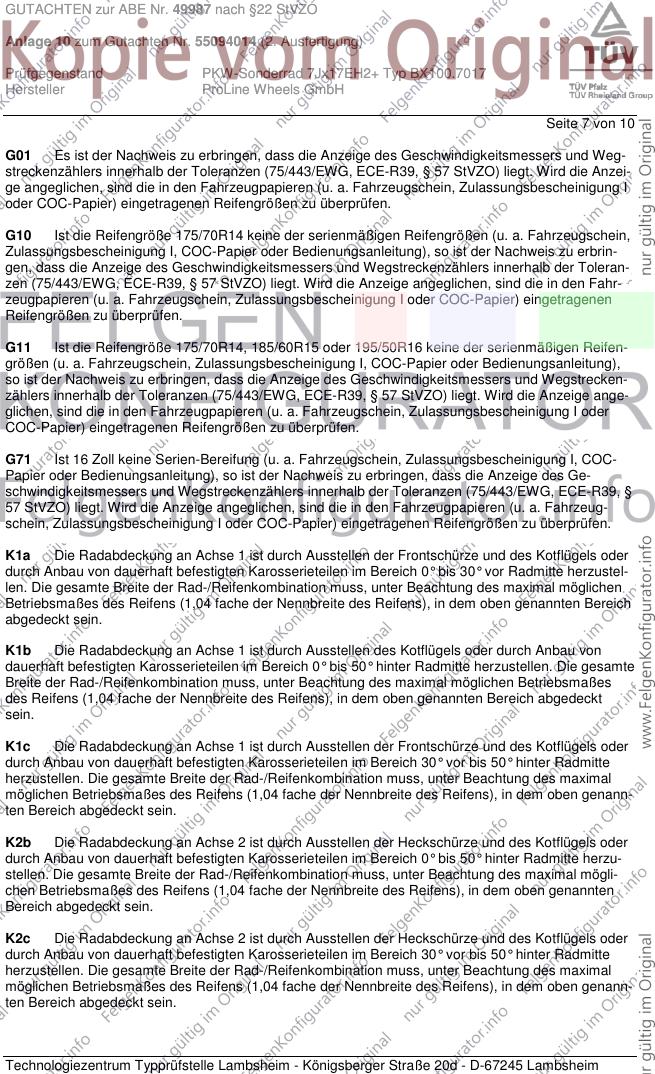

Seite 7 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

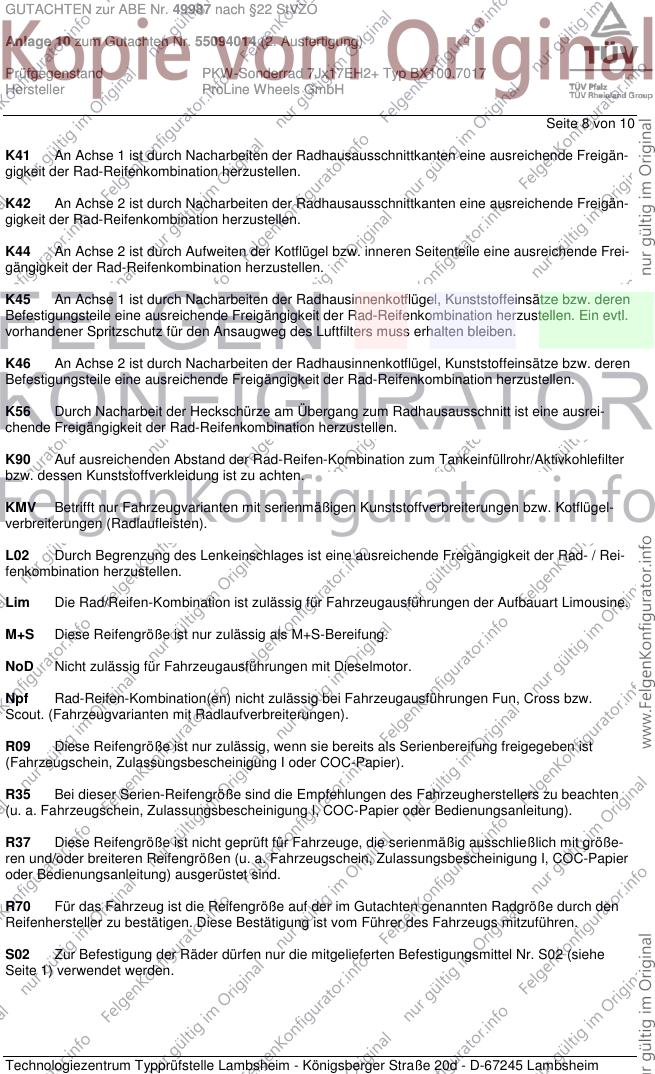

Seite 8 von 10
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH

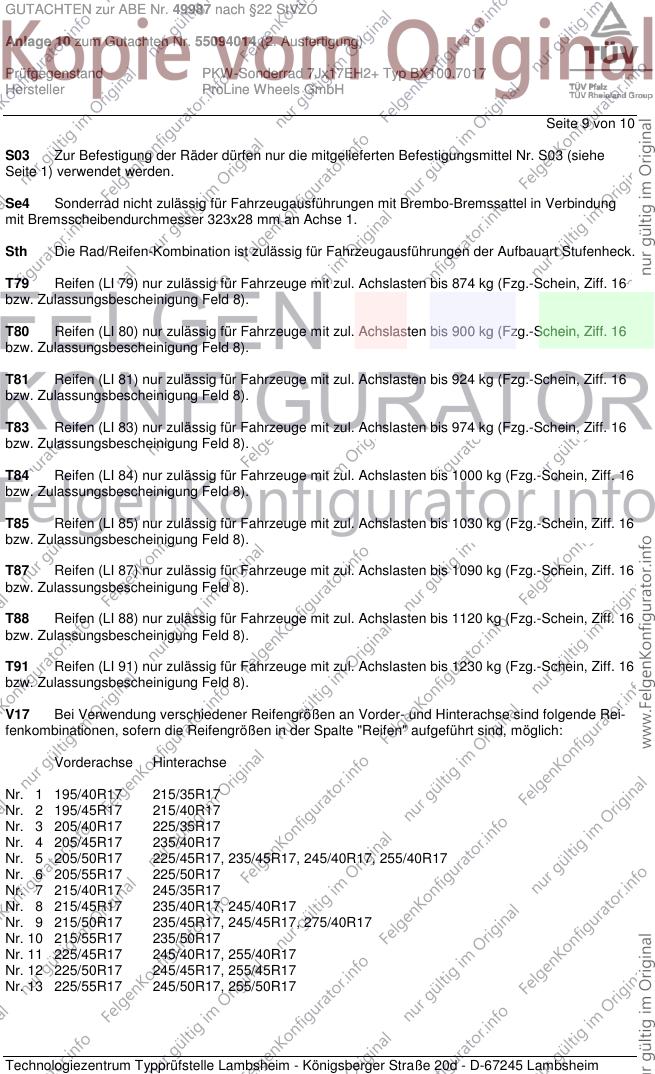

Seite 9 von 10
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49987 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55094014 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17EH2+ Typ BX100.7017
Hersteller ProLine Wheels GmbH
Seite 10 von 10
Vorderachse Hinterachse (Forts.)
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. September 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. September 2015
Haasis 00235414.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
