GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 9
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X5 B21-706 X5/ 5/100/57,1 38 680 2000
BA03 N05 Ø63,4xØ57,1
Kennzeichnungen
§ 22 47613*02
KBA-Nummer 47613
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung B21-706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 195/50R16 A12 A14 A18
8X 60-136 205/50R16 A58 F23 Flh
e1*2007/46*0414*..; 60-141 195/50R16 M+S V16 S02
e1*2007/46*0509*.. 60-141 205/45R16 M+S
60-141 205/50R16 M+S
60-141 215/45R16
60-141 225/45R16
63-136 205/45R16
Audi A2 55-81 195/45R16 B51 A01 A12 A14
8Z 55-81 205/45R16 B51 K46 A18 V16 S02
e1*98/14*0131*.., 55-81 215/40R16 B51 K45 K46
e1*2001/116*0131*..
Audi A3 66-110 205/50R16 A39 R37 A14 A18 V16
8L 66-132 205/55R16 A39 S02
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b
e1*98/14*0042*.. 66-132 225/45R16 A01 A12 K1a K2b
66-132 225/50R16 A01 A12 K2b K42 K46 R03
§ 22 47613*02
Audi S1, -/Sportback 170 195/50R16 M+S A12 A14 A18
8X 170 205/45R16 M+S A56 F24 Flh
e1*2007/46*0414*.. 170 205/50R16 M+S S02
170 215/45R16 M+S
Chrysler PT Cruiser 164 205/55R16 M+S A01 A12 A14
PT 85-110 205/55R16 A18 B02 B03
e11*98/14*0058*.. 85-110 225/45R16 K1a K2b B25 Cbo Flh
- mit Handschaltung 85-110 225/50R16 K2b R03 V16 S03
Chrysler PT Cruiser 100-110 205/55R16 A01 A12 A14
PT 100-110 225/45R16 K1a K2b A18 B02 B25
e11*98/14*0058*.. 100-110 225/50R16 K2b R03 Cbo Flh L02
- mit Automatik-Getr. V16 S03
Chrysler Sebring 104-149 205/55R16 R37 A12 A14 A18
JR 104-149 205/60R16 B02 Cbo V16
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 S03
- Cabrio 104-149 225/55R16 A01 K42 R03
Chrysler Sebring 104-149 205/55R16 R37 A12 A14 A18
JR 104-149 205/60R16 B02 Lim V16
e11*98/14*0138*.. 104-149 225/50R16 A01 K42 R03 S03
- Limousine 104-149 225/55R16 A01 K15 K42 R03
Chrysler Stratus 96-120 205/50R16 K1a K2c K42 K45 K56 A01 A12 A14
JA (M.6.) 96-120 205/55R16 K1a K2c K42 K45 K56 L02 A18 B02 V16
e11*93/81*0012*.. 96-120 225/45R16 K1a K2c K42 K45 K56 S03
Chrysler Stratus 96-120 205/55R16 K42 K45 R37 A01 A12 A14
JX 96-120 215/50R16 K42 K45 A18 B02 S03
e11*93/81*0028*.. 96-120 215/55R16 K1a K42 K45 K46 K56
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A12 A14 A18
6L 44-132 205/45R16 A01 K1a K2b B01 B03 Flh
e9*98/14*0041*.., 44-132 215/40R16 A01 K1c K2b T82 T86 Sth V16 S02
e9*2001/116*0041*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 A12 A14 A18
6J, 6JN 44-110 195/50R16 Car Flh S02
e9*2001/116*0067*.., 44-110 205/45R16
e9*2007/46*0001*.. 44-110 215/45R16
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 195/45R16 T84 A12 A14 A18
6J 132 195/50R16 B03 B91 Flh
e9*2001/116*0067*.. 132 205/45R16 S02
132 215/45R16
141 195/50R16 M+S
141 205/45R16 M+S
141 215/45R16 M+S
Seat Toledo 55-90 195/45R16 T80 T84 A12 A14 A18
NH 55-90 195/50R16 A58 Lim V16
e11*2007/46*0251*.. 55-90 205/45R16 S02
55-90 215/45R16 A01 K2b
Seat Toledo / Leon 50-110 205/50R16 A39 R37 A14 A18 B03
1M 50-150 205/55R16 A39 Flh Lim V16
§ 22 47613*02
e9*97/27*0026*.., 50-150 225/45R16 A01 A12 K1a K2b K46 S02
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2c K46 R03
Skoda Fabia 44-77 195/45R16 T80 T84 A12 A14 A18
5J 44-77 205/40R16 T83 Car Flh V16
e11*2001/116* 44-77 205/45R16 S02
0291*00-42; 44-77 215/40R16 A01 K1a K1b K2b T82 T86
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 195/45R16 A90 T80 T84 A14 A18 A58
5J 44-81 195/50R16 A01 A12 K1a K2b Car Flh V16
e11*2001/116* 44-81 205/45R16 A01 A12 K2b S02
0291*43-..; 44-81 215/45R16 A01 A12 K1a K2b
e11*2007/46*
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-85 195/45R16 K1a K2b R37 T80 A01 A12 A14
6Y 37-96 205/45R16 K1a K2b K46 A18 Car Flh
e11*98/14*0123*.. 37-96 215/40R16 K1c K2b K46 T82 T86 Sth V16 S02
Skoda Fabia RS 132 195/45R16 M+S T84 A12 A14 A18
5J 132 205/45R16 M+S Flh S02
e11*2001/116*
0291*27-42
Skoda Octavia (I) 44-110 205/50R16 A39 K46 K56 R37 T87 A01 A14 A18
1U 44-132 205/55R16 A39 K46 K56 Car Lim V16
e11*95/54*0066*..; 44-132 215/50R16 A12 K2b K44 K46 K56 S02
e11*2001/116*0066*; 44-132 225/45R16 A12 K2b K44 K46 K56
e11*2007/46*0011*.. 44-132 225/50R16 A12 K2b K44 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

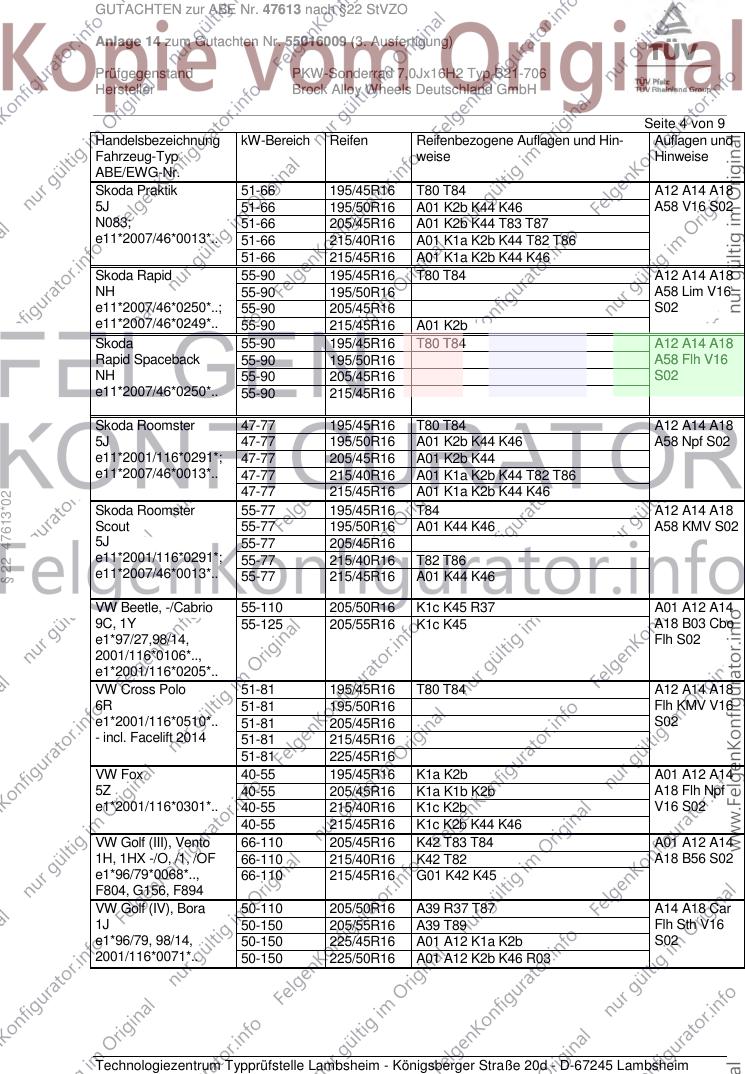

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Praktik 51-66 195/45R16 T80 T84 A12 A14 A18
5J 51-66 195/50R16 A01 K2b K44 K46 A58 V16 S02
N083; 51-66 205/45R16 A01 K2b K44 T83 T87
e11*2007/46*0013*.. 51-66 215/40R16 A01 K1a K2b K44 T82 T86
51-66 215/45R16 A01 K1a K2b K44 K46
Skoda Rapid 55-90 195/45R16 T80 T84 A12 A14 A18
NH 55-90 195/50R16 A58 Lim V16
e11*2007/46*0250*..; 55-90 205/45R16 S02
e11*2007/46*0249*.. 55-90 215/45R16 A01 K2b
Skoda 55-90 195/45R16 T80 T84 A12 A14 A18
Rapid Spaceback 55-90 195/50R16 A58 Flh V16
NH 55-90 205/45R16 S02
e11*2007/46*0250*.. 55-90 215/45R16
Skoda Roomster 47-77 195/45R16 T80 T84 A12 A14 A18
5J 47-77 195/50R16 A01 K2b K44 K46 A58 Npf S02
e11*2001/116*0291*; 47-77 205/45R16 A01 K2b K44
e11*2007/46*0013*.. 47-77 215/40R16 A01 K1a K2b K44 T82 T86
47-77 215/45R16 A01 K1a K2b K44 K46
§ 22 47613*02
Skoda Roomster 55-77 195/45R16 T84 A12 A14 A18
Scout 55-77 195/50R16 A01 K44 K46 A58 KMV S02
5J 55-77 205/45R16
e11*2001/116*0291*; 55-77 215/40R16 T82 T86
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46
VW Beetle, -/Cabrio 55-110 205/50R16 K1c K45 R37 A01 A12 A14
9C, 1Y 55-125 205/55R16 K1c K45 A18 B03 Cbo
e1*97/27,98/14, Flh S02
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-81 195/45R16 T80 T84 A12 A14 A18
6R 51-81 195/50R16 Flh KMV V16
e1*2001/116*0510*.. 51-81 205/45R16 S02
- incl. Facelift 2014 51-81 215/45R16
51-81 225/45R16
VW Fox 40-55 195/45R16 K1a K2b A01 A12 A14
5Z 40-55 205/45R16 K1a K1b K2b A18 Flh Npf
e1*2001/116*0301*.. 40-55 215/40R16 K1c K2b V16 S02
40-55 215/45R16 K1c K2b K44 K46
VW Golf (III), Vento 66-110 205/45R16 K42 T83 T84 A01 A12 A14
1H, 1HX -/O, /1, /OF 66-110 215/40R16 K42 T82 A18 B56 S02
e1*96/79*0068*.., 66-110 215/45R16 G01 K42 K45
F804, G156, F894
VW Golf (IV), Bora 50-110 205/50R16 A39 R37 T87 A14 A18 Car
1J 50-150 205/55R16 A39 T89 Flh Sth V16
e1*96/79, 98/14, 50-150 225/45R16 A01 A12 K1a K2b S02
2001/116*0071*.. 50-150 225/50R16 A01 A12 K2b K46 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

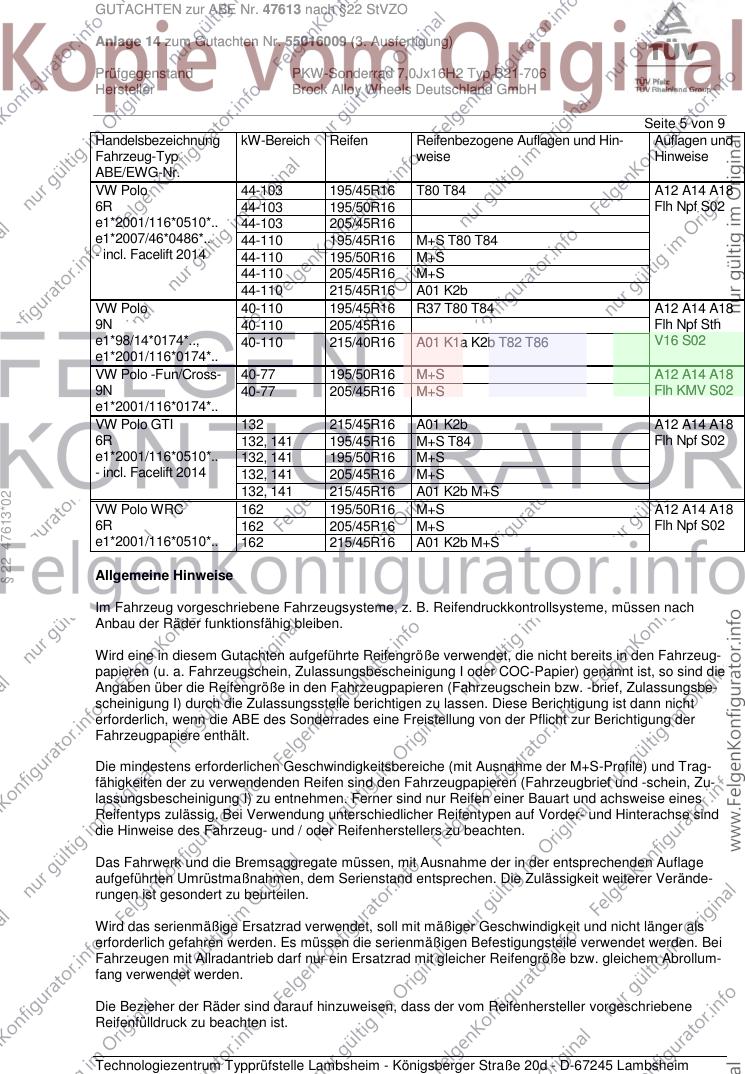

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo 44-103 195/45R16 T80 T84 A12 A14 A18
6R 44-103 195/50R16 Flh Npf S02
e1*2001/116*0510*.. 44-103 205/45R16
e1*2007/46*0486*.. 44-110 195/45R16 M+S T80 T84
- incl. Facelift 2014 44-110 195/50R16 M+S
44-110 205/45R16 M+S
44-110 215/45R16 A01 K2b
VW Polo 40-110 195/45R16 R37 T80 T84 A12 A14 A18
9N 40-110 205/45R16 Flh Npf Sth
e1*98/14*0174*.., 40-110 215/40R16 A01 K1a K2b T82 T86 V16 S02
e1*2001/116*0174*..
VW Polo -Fun/Cross- 40-77 195/50R16 M+S A12 A14 A18
9N 40-77 205/45R16 M+S Flh KMV S02
e1*2001/116*0174*..
VW Polo GTI 132 215/45R16 A01 K2b A12 A14 A18
6R 132, 141 195/45R16 M+S T84 Flh Npf S02
e1*2001/116*0510*.. 132, 141 195/50R16 M+S
- incl. Facelift 2014 132, 141 205/45R16 M+S
132, 141 215/45R16 A01 K2b M+S
§ 22 47613*02
VW Polo WRC 162 195/50R16 M+S A12 A14 A18
6R 162 205/45R16 M+S Flh Npf S02
e1*2001/116*0510*.. 162 215/45R16 A01 K2b M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

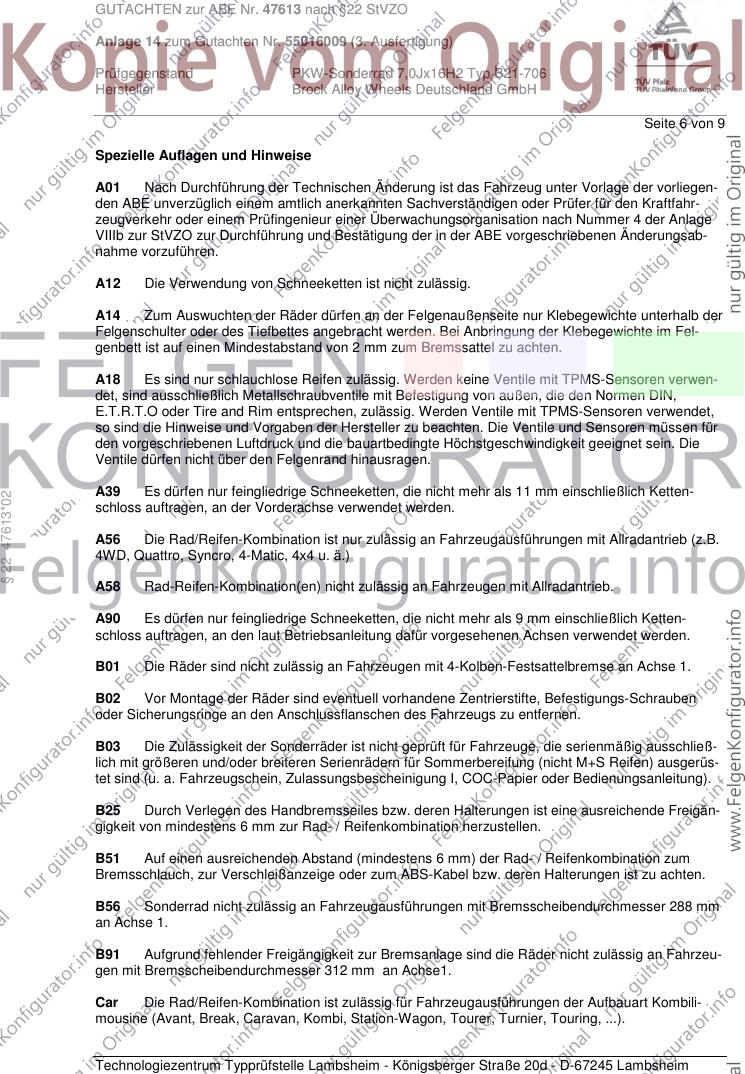

Seite 6 von 9
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
§ 22 47613*02
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

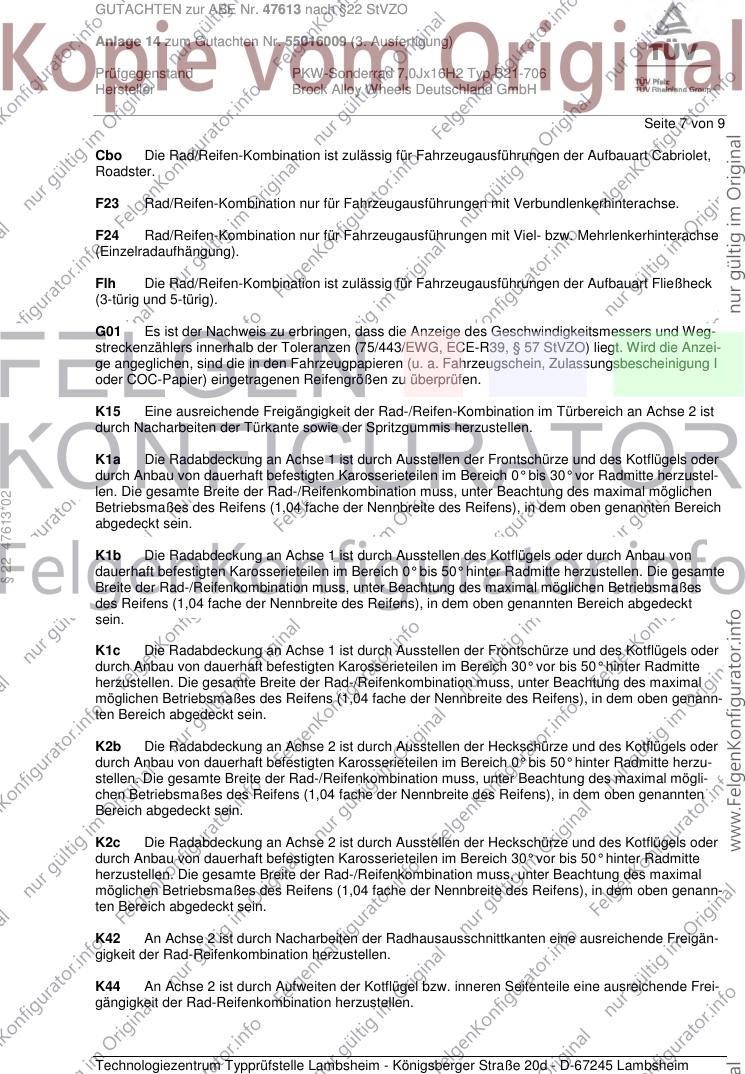

Seite 7 von 9
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
§ 22 47613*02
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

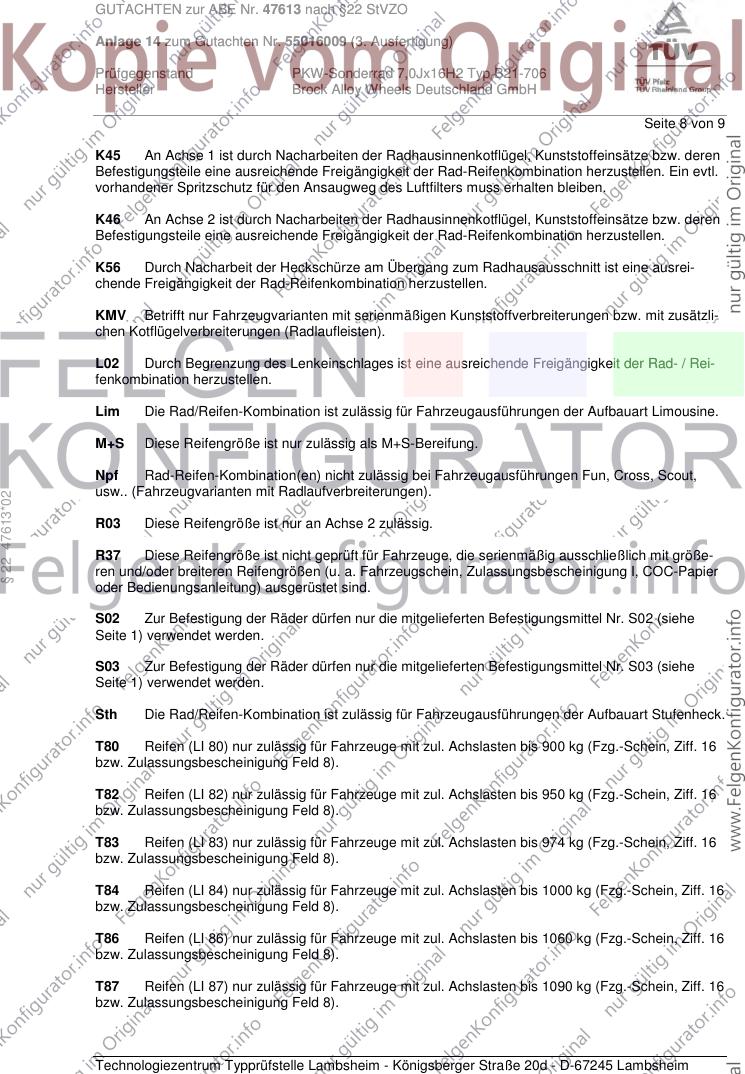

Seite 8 von 9
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
§ 22 47613*02
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH

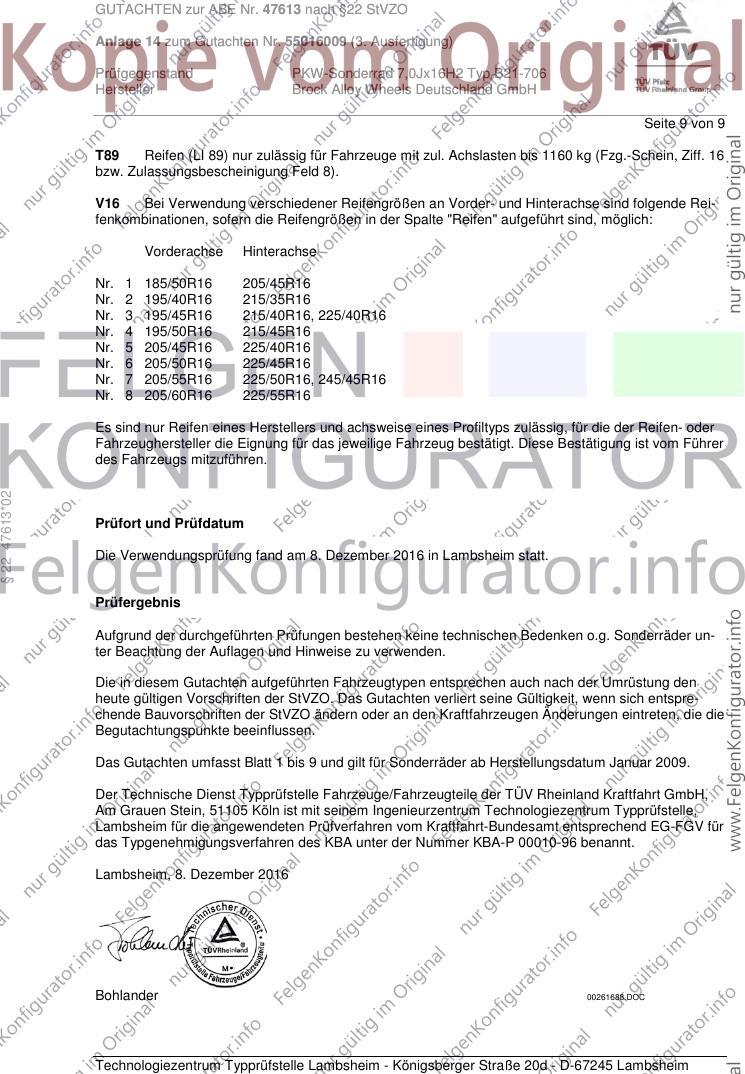

Seite 9 von 9
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
§ 22 47613*02
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Dezember 2016
Bohlander 00261688.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
