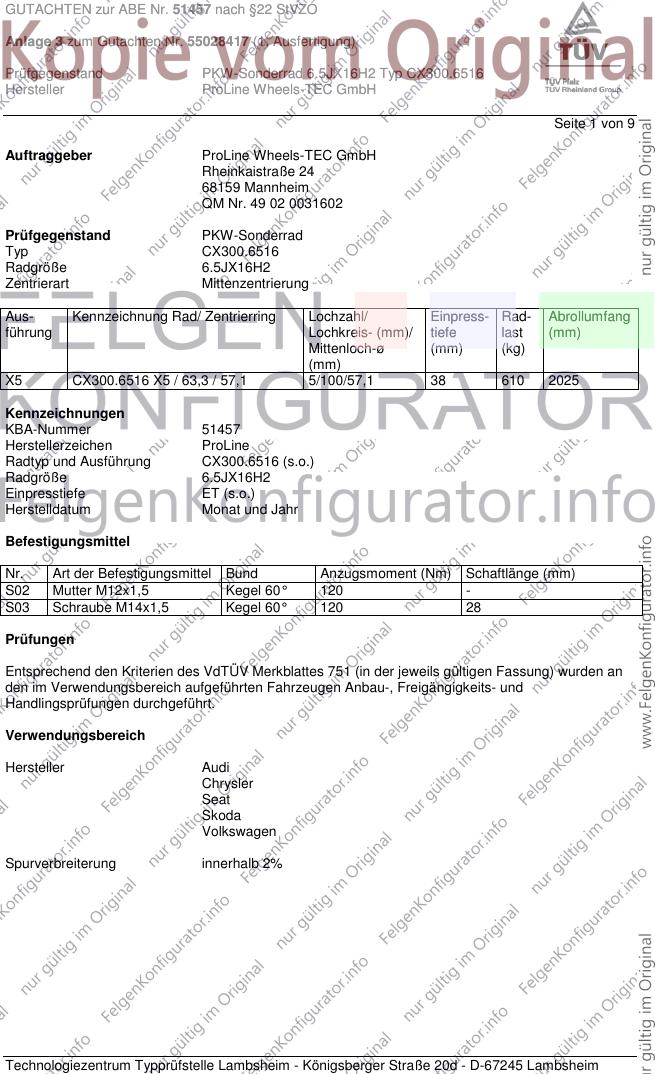

GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 9
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX300.6516
Radgröße 6.5JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 CX300.6516 X5 / 63,3 / 57,1 5/100/57,1 38 610 2025
Kennzeichnungen
KBA-Nummer 51457
Herstellerzeichen ProLine
Radtyp und Ausführung CX300.6516 (s.o.)
Radgröße 6.5JX16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 195/50R16 A33 A16 A19 A58
8X 60-136 205/45R16 A13 F23 Flh S03
e1*2007/46*0414*..; 60-136 205/50R16 A12
e1*2007/46*0509*.. 60-141 195/50R16 A33 M+S
60-141 205/45R16 A13 M+S
60-141 205/50R16 A12 M+S
Audi A2 55-81 195/45R16 A12 A16 A19
8Z 55-81 205/45R16 A01 B51 V16 S03
e1*98/14*0131*..,
e1*2001/116*0131*..
Audi A3 66-110 205/50R16 A33 R37 A16 A19 B03
8L 66-132 205/55R16 A33 V16 S03
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b
e1*98/14*0042*.. 66-132 225/50R16 A01 A12 K2b K42 K46 R03
Audi S1, -/Sportback 170 195/50R16 A33 M+S A16 A19 A56
8X 170 205/45R16 A13 M+S F24 Flh S03
e1*2007/46*0414*.. 170 205/50R16 A12 M+S
Chrysler PT Cruiser 164 205/55R16 B25 M+S A01 A12 A16
PT 85-110 205/55R16 B25 A19 B02 B03
e11*98/14*0058*.. Cbo Flh S02
- mit Handschaltung
Chrysler PT Cruiser 100-110 205/55R16 B25 L02 A01 A12 A16
PT A19 B02 Cbo
e11*98/14*0058*.. Flh S02
- mit Automatik-Getr.
Chrysler Sebring 104-149 205/55R16 R37 A12 A16 A19
JR 104-149 205/60R16 B02 Cbo S02
e11*98/14*0138*..
- Cabrio
Chrysler Sebring 104-149 205/55R16 R37 A12 A16 A19
JR 104-149 205/60R16 B02 Lim S02
e11*98/14*0138*..
- Limousine
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A12 A16 A19
6L 44-132 205/45R16 A01 K1a K2b B01 B03 Flh
e9*98/14*0041*.., Sth S03
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 195/45R16 A90 T80 T84 A16 A19 Car
6J, 6JN 44-110 195/50R16 A12 Flh S03
e9*2001/116*0067*.., 44-110 205/45R16 A90
e9*2007/46*0001*..
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 195/45R16 A90 T84 A16 A19 B03
6J 132 195/50R16 A12 B91 Flh S03
e9*2001/116*0067*.. 132 205/45R16 A90
141 195/50R16 A12 M+S
141 205/45R16 A90 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo 55-90 195/45R16 A33 T80 T84 A16 A19 A58
NH 55-90 195/50R16 A12 Lim S03
e11*2007/46*0251*.. 55-90 205/45R16 A12
Seat Toledo / Leon 50-110 205/50R16 A33 R37 A16 A19 B03
1M 50-150 205/55R16 A33 Flh Lim V16
e9*97/27*0026*.., 50-150 215/50R16 A01 A12 K1a K2b K46 S03
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2b K46 K56 R03
Skoda Fabia 44-77 195/45R16 T80 T84 A12 A16 A19
5J 44-77 205/45R16 Car Flh S03
e11*2001/116*
0291*00-42;
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 195/45R16 A33 T80 T84 A16 A19 A58
5J 44-81 195/50R16 A01 A12 K2b Car Flh S03
e11*2001/116* 44-81 205/45R16 A12
0291*43-..;
e11*2007/46*
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-85 195/45R16 A01 K1a K2b R37 A12 A16 A19
6Y 37-96 205/45R16 A01 K1a K2b K46 Car Flh Sth
e11*98/14*0123*.. 37-96 205/45R16 R09 S03
Skoda Fabia RS 132 195/45R16 M+S T84 A12 A16 A19
5J 132 205/45R16 M+S Flh S03
e11*2001/116*
0291*27-42
Skoda Octavia (I) 44-110 205/50R16 A33 R37 A16 A19 Car
1U 44-132 205/55R16 A33 Lim V16 S03
e11*95/54*0066*..; 44-132 215/50R16 A01 A12 K1b K2b K46 K56
e11*2001/116*0066*; 44-132 225/50R16 A01 A12 K2b K44 K46 K56 R03
e11*2007/46*0011*..
Skoda Praktik 51-66 195/45R16 T80 T84 A12 A16 A19
5J 51-66 195/50R16 A01 K2b K44 K46 A58 S03
N083; 51-66 205/45R16 T83 T87
e11*2007/46*0013*..
Skoda Rapid 55-90 195/45R16 A33 T80 T84 A16 A19 A58
NH 55-90 195/50R16 A12 Lim S03
e11*2007/46*0250*..; 55-90 205/45R16 A12
e11*2007/46*0249*..
Skoda Rapid 55-90 195/45R16 A33 T80 T84 A16 A19 A58
Spaceback 55-90 195/50R16 A12 Flh S03
NH 55-90 205/45R16 A12
e11*2007/46*0250*..
Skoda Roomster 47-77 195/45R16 T80 T84 A12 A16 A19
5J 47-77 195/50R16 A01 K2b K44 K46 A58 Npf S03
e11*2001/116*0291*; 47-77 205/45R16
e11*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 55-77 195/45R16 T84 A12 A16 A19
Scout 55-77 195/50R16 A01 K44 K46 A58 KMV S03
5J 55-77 205/45R16
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 205/50R16 K1c R37 A01 A12 A16
9C, 1Y 55-125 205/55R16 K1c K45 A19 B03 Cbo
e1*97/27,98/14, 55-125 225/50R16 K2b K42 K46 K90 R03 Flh V16 S03
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-81 195/45R16 A13 T80 T84 A16 A19 Flh
6R 51-81 195/50R16 A12 KMV S03
e1*2001/116*0510*.. 51-81 205/45R16 A90
- incl. Facelift 2014
VW Fox 40-55 195/45R16 A12 A16 A19
5Z 40-55 205/45R16 A01 K1a K2b Flh Npf S03
e1*2001/116*0301*..
VW Golf (IV), Bora 50-110 205/50R16 A33 R37 T87 T91 A16 A19 B03
1J 50-150 205/55R16 A33 T88 Car Flh Sth
e1*96/79, 98/14, 50-150 215/50R16 A12 V16 S03
2001/116*0071*.. 50-150 225/50R16 A01 A12 K2b K46 R03
VW Polo (IV) 40-110 195/45R16 R37 T80 T84 A12 A16 A19
9N 40-110 205/45R16 Flh Npf Sth
e1*98/14*0174*.., S03
e1*2001/116*0174*..
VW Polo (IV) - 40-77 195/50R16 A12 M+S A16 A19 Flh
Fun/Cross- 40-77 205/45R16 A12 M+S KMV S03
9N
e1*2001/116*0174*..
VW Polo (V) 44-103 195/45R16 A90 T80 T84 A16 A19 Flh
6R 44-103 195/50R16 A12 Npf S03
e1*2001/116*0510*.. 44-103 205/45R16 A90
e1*2007/46*0486*.. 44-110 195/45R16 A90 M+S T80 T84
- incl. Facelift 2014 44-110 195/50R16 A12 M+S
44-110 205/45R16 A90 M+S
VW Polo (V) WRC 162 195/50R16 A12 M+S A16 A19 Flh
6R 162 205/45R16 A90 M+S Npf S03
e1*2001/116*0510*..
VW Polo GTI (V) 132, 141 195/45R16 A90 M+S T84 A16 A19 Flh
6R 132, 141 195/50R16 A12 M+S Npf S03
e1*2001/116*0510*.. 132, 141 205/45R16 A90 M+S
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 9
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

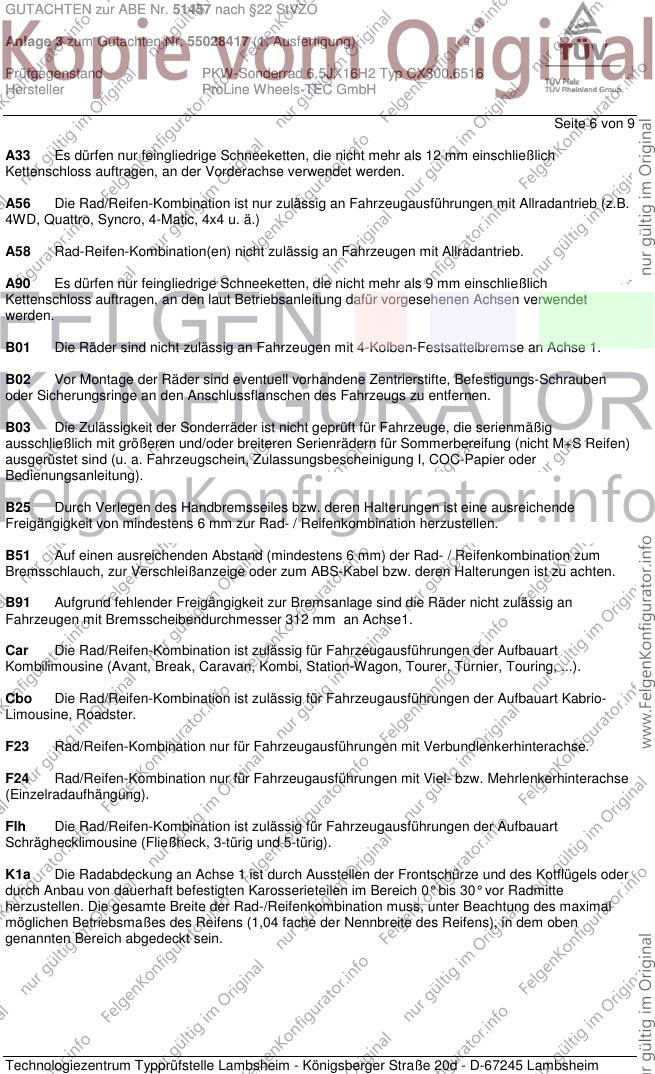

GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 9
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 8 von 9
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51457 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55028417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ CX300.6516
Hersteller ProLine Wheels-TEC GmbH

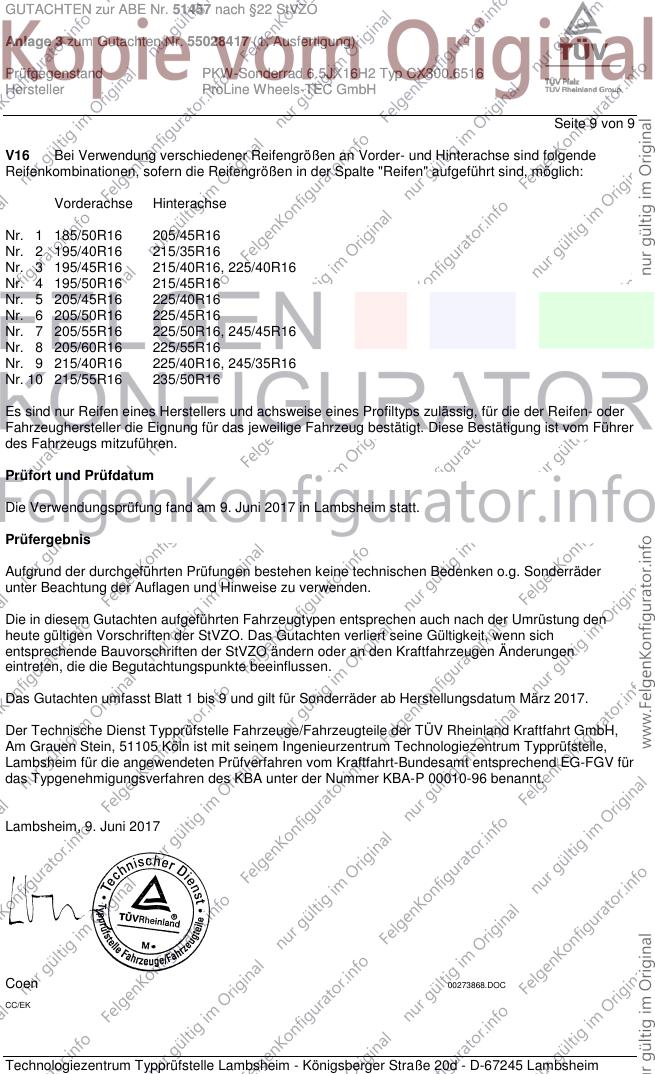

Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Juni 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum März 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Juni 2017
Coen 00273868.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
