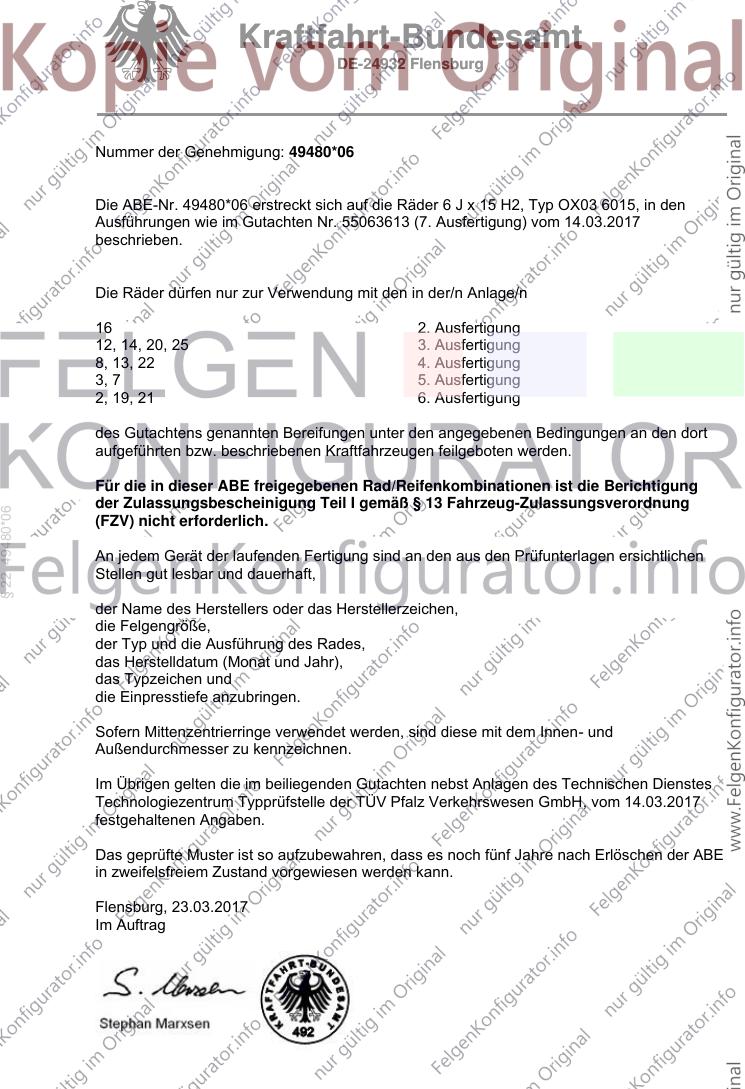

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49480*06
Gerät: Sonderräder für Pkw
6 J x 15 H2
Typ: OX03 6015
§ 22 49480*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49480
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49480*06
Die ABE-Nr. 49480*06 erstreckt sich auf die Räder 6 J x 15 H2, Typ OX03 6015, in den
Ausführungen wie im Gutachten Nr. 55063613 (7. Ausfertigung) vom 14.03.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
16 2. Ausfertigung
12, 14, 20, 25 3. Ausfertigung
8, 13, 22 4. Ausfertigung
3, 7 5. Ausfertigung
2, 19, 21 6. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
§ 22 49480*06
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 14.03.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 23.03.2017
Im Auftrag

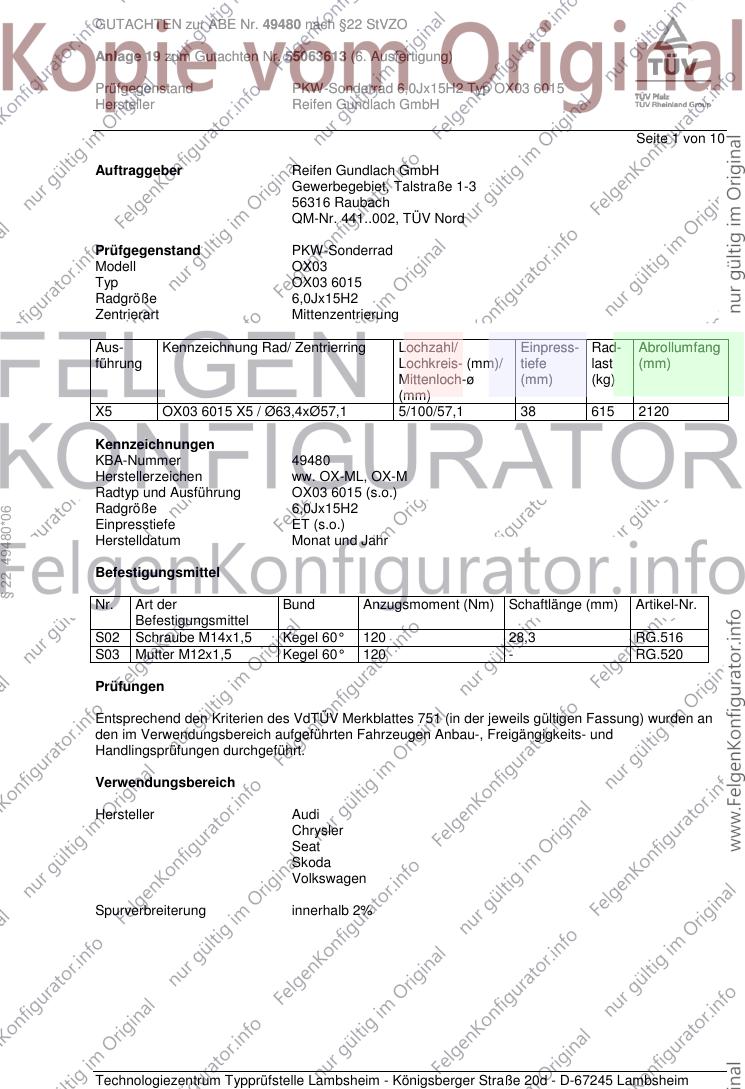

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 OX03 6015 X5 / Ø63,4xØ57,1 5/100/57,1 38 615 2120
Kennzeichnungen
KBA-Nummer 49480
Herstellerzeichen ww. OX-ML, OX-M
Radtyp und Ausführung OX03 6015 (s.o.)
Radgröße 6,0Jx15H2
§ 22 49480*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
S03 Mutter M12x1,5 Kegel 60° 120 - RG.520
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 185/60R15 A13 A15 A19 A58
8X 60-110 195/55R15 A13 B03 B88 F23
e1*2007/46*0414*..; 60-136 185/60R15 A13 M+S Flh S02
e1*2007/46*0509*.. 60-136 195/55R15 A13 M+S
Audi A2 55-81 185/55R15 A12 A15 A19
8Z 55-81 195/50R15 V15 S02
e1*98/14*0131*.., 55-81 195/55R15
e1*2001/116*0131*.. 55-81 205/50R15 A01 B51 K1a K2b K42
Audi A3 132 195/65R15 A13 M+S R09 A15 A19 B03
8L 66-110 185/65R15 A13 M+S R09 S02
e1*95/54*0042*.., 66-110 195/65R15 A13
e1*98/14*0042*.. 66-132 205/60R15 A33
Chrysler Neon 85-112 185/60R15 A12 A15 A19
PL B02 S03
e11*98/14*0057*..
Chrysler Neon 85-98 185/55R15 A12 A15 A19
PL (S.7.) B02 S03
§ 22 49480*06
e11*93/81*0007*..
Chrysler PT Cruiser 85-105 185/65R15 A63 M+S R09 A15 A19 B02
PT 85-110 195/65R15 A63 B03 Cbo Flh
e11*98/14*0058*.. 85-110 205/60R15 A12 B25 S03
- mit Handschaltung
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 A01 A12 A15
PT 100-110 195/65R15 A19 B02 B03
e11*98/14*0058*.. 100-110 205/60R15 L02 B25 Cbo Flh
- mit Automatik-Getr. S03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A15 A19 B02
JR 104-149 195/65R15 A12 M+S B03 Cbo V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Cabrio 104-149 225/60R15 A01 A12 K42 R03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A15 A19 B02
JR 104-149 195/65R15 A12 M+S B03 Lim V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Limousine 104-149 225/60R15 A01 A12 K42 R03
Chrysler Stratus 96-120 185/65R15 R37 A12 A15 A19
JA (M.6.) 96-120 195/65R15 A01 K1a K2c B02 B03 S03
e11*93/81*0012*.. 96-120 205/60R15 A01 K1a K2c K42 K45 K56
Chrysler Stratus 96-120 195/60R15 A12 A15 A19
JX 96-120 205/60R15 A01 K42 K56 B02 B03 S03
e11*93/81*0028*..
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A12 A15 A19
6L 44-110 195/50R15 T82 B03 Flh Sth
e9*98/14*0041*.., 44-110 195/55R15 R09 V15 S02
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1a K2b
44-77 185/55R15 R37 T82 T86
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Ibiza ST 44-103 175/65R15 A13 R37 A15 A19 Car
6J, 6JN 44-103 185/55R15 A13 R37 T81 T82 Flh V15 S02
e9*2001/116*0067*.., 44-110 185/60R15 A13
e9*2007/46*0001*.. 44-110 195/55R15 A12
- incl. Facelift 2012 44-110 205/50R15 A12
- incl. Facelift 2015 44-110 205/55R15 A12
Seat Ibiza Cupra 132 185/60R15 A13 A15 A19 B03
6J 132 195/55R15 A12 B88 B91 Flh
e9*2001/116*0067*.. 132 205/50R15 A12 S02
132 205/55R15 A12
Seat Toledo 55, 63 175/65R15 A33 R37 A15 A19 A58
NH 55-90 185/55R15 A33 Lim V15 S02
e11*2007/46*0251*.. 55-90 185/60R15 A33
55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Seat Toledo / Leon 50-110 195/65R15 A13 A15 A19 B03
1M 50-110 205/60R15 A33 Flh Lim S02
e9*97/27*0026*..,
§ 22 49480*06
e9*98/14*0026*..
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A15 A19 Car
5J 44-77 185/60R15 A01 A12 G03 Flh V15 S02
e11*2001/116* 44-77 185/60R15 A12 R09
0291*00-42; 44-77 195/50R15 A12 T82 T83
e11*2007/46* 44-77 195/55R15 A12
0013*00-19 44-77 205/50R15 A01 A12 K1a K1b K2b
Skoda Fabia 44, 55, 66 175/65R15 A33 R37 A15 A19 A58
5J 44-81 185/55R15 A33 Car Flh S02
e11*2001/116* 44-81 185/60R15 A33
0291*43-..; 44-81 195/55R15 A91
e11*2007/46* 44-81 205/50R15 A01 A12 K2b
0013*20-.. 44-81 205/55R15 A01 A12 K2b
ab MJ 2015 (6V)
Skoda Fabia 37-96 185/55R15 T81 T82 T85 A12 A15 A19
6Y 37-96 195/50R15 T82 T83 B03 Car Flh
e11*98/14*0123*.. 37-96 205/50R15 A01 K1c K2b K46 Sth V15 S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A15 A19 B88
5J 132 195/50R15 A12 M+S T83 Flh S02
e11*2001/116* 132 195/55R15 A12 M+S
0291*27-42 132 205/50R15 A01 A12 K1a K1b K2b M+S
Skoda Octavia (I) 44-110 195/65R15 A13 A15 A19 B03
1U 44-110 205/60R15 A33 Car Lim S02
e11*95/54*0066*..;
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A13 T82 T85 T86 A15 A19 A58
5J 51-66 185/60R15 A12 S02
N083; 51-66 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A12
51-66 205/50R15 A01 A12 K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55, 63 175/65R15 A33 R37 A15 A19 A58
NH 55-90 185/55R15 A33 Lim V15 S02
e11*2007/46*0250*..; 55-90 185/60R15 A33
e11*2007/46*0249*.. 55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Skoda Rapid 55, 63 175/65R15 A33 R37 A15 A19 A58
Spaceback 55-90 185/55R15 A33 Flh V15 S02
NH 55-90 185/60R15 A33
e11*2007/46*0250*.. 55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Skoda Roomster 47-77 185/55R15 A13 T82 T86 A15 A19 A58
5J 47-77 185/60R15 A12 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A12
47-77 205/50R15 A01 A12 K2b K44
Skoda Roomster 55-77 185/55R15 A13 M+S T81 T82 T85 A15 A19 A58
Scout 55-77 185/60R15 A12 KMV S02
§ 22 49480*06
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A12
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A13 A15 A19 B03
9C, 1Y 55-110 205/60R15 A12 Cbo Flh S02
e1*97/27,98/14,
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 175/65R15 A13 R37 A15 A19 Flh
6R 51-77 185/55R15 A13 R37 T81 T82 T85 KMV V15 S02
e1*2001/116*0510*.. 51-81 185/60R15 A13
- incl. Facelift 2014 51-81 195/55R15 A12
51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 A12 A15 A19
5Z 40-55 195/50R15 A01 K1a K2b Flh Npf V15
e1*2001/116*0301*.. 40-55 195/55R15 A01 K1a K2b S02
40-55 205/50R15 A01 K1a K1b K2b
VW Golf (IV), Bora 50-110 195/65R15 A11 A15 A19 B03
1J 50-110 205/60R15 A33 Car Flh Sth
e1*96/79, 98/14, S02
2001/116*0071*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 44-103 175/65R15 A13 R37 A15 A19 Flh
6R 44-103 185/55R15 A13 R37 T82 T86 Npf V15 S02
e1*2001/116*0510*.. 44-103 185/60R15 A13
e1*2007/46*0486*.. 44-103 195/55R15 A12
- incl. Facelift 2014 44-103 205/50R15 A01 A12 K2b
44-103 205/55R15 A01 A12 K2b
44-110 185/60R15 A13 M+S
44-110 195/55R15 A12 M+S
44-110 205/50R15 A01 A12 K2b M+S
44-110 205/55R15 A01 A12 K2b M+S
VW Polo 40-110 185/55R15 M+S T82 T86 A12 A15 A19
9N 40-110 195/50R15 M+S T82 T83 Flh Npf Sth
e1*98/14*0174*.., 40-110 195/55R15 R09 V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo -Fun/Cross- 40-77 185/60R15 A13 M+S A15 A19 Flh
9N 40-77 195/55R15 A12 M+S KMV S02
§ 22 49480*06
e1*2001/116*0174*.. 40-77 205/50R15 A12 M+S
VW Polo GTI 132 185/60R15 A13 M+S A15 A19 B03
6R 132 195/55R15 A12 M+S B88 Flh Npf
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K2b M+S S02
- incl. Facelift 2014 132 205/55R15 A01 A12 K2b M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§ 22 49480*06
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

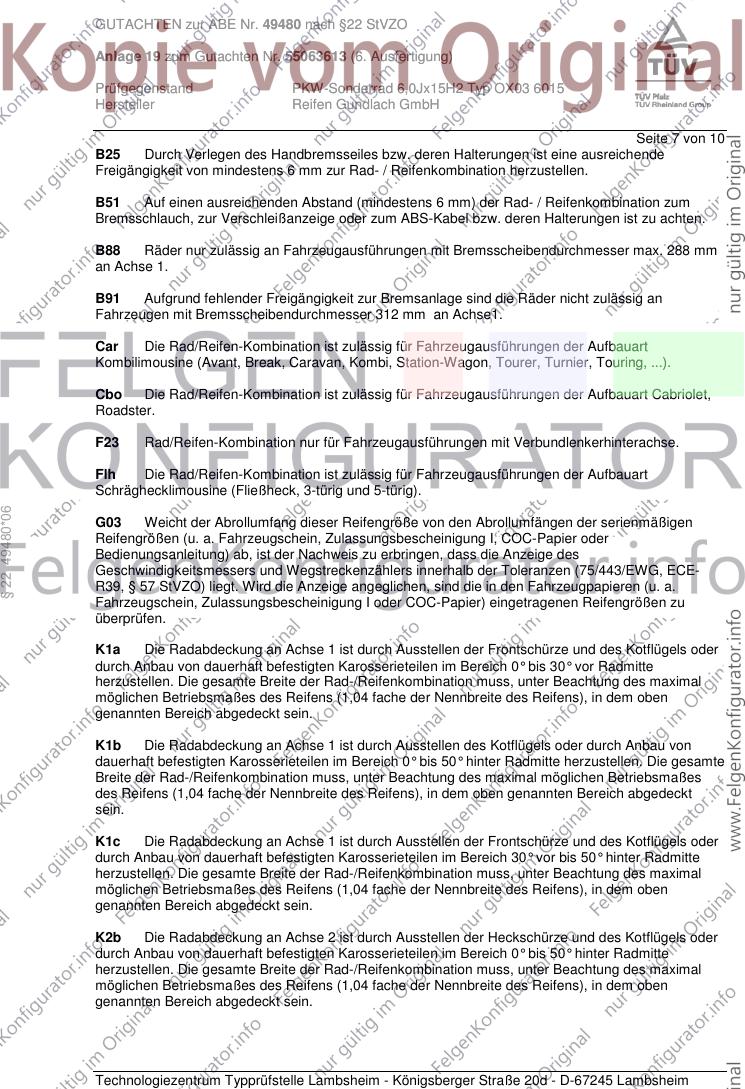

Seite 7 von 10
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 49480*06
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

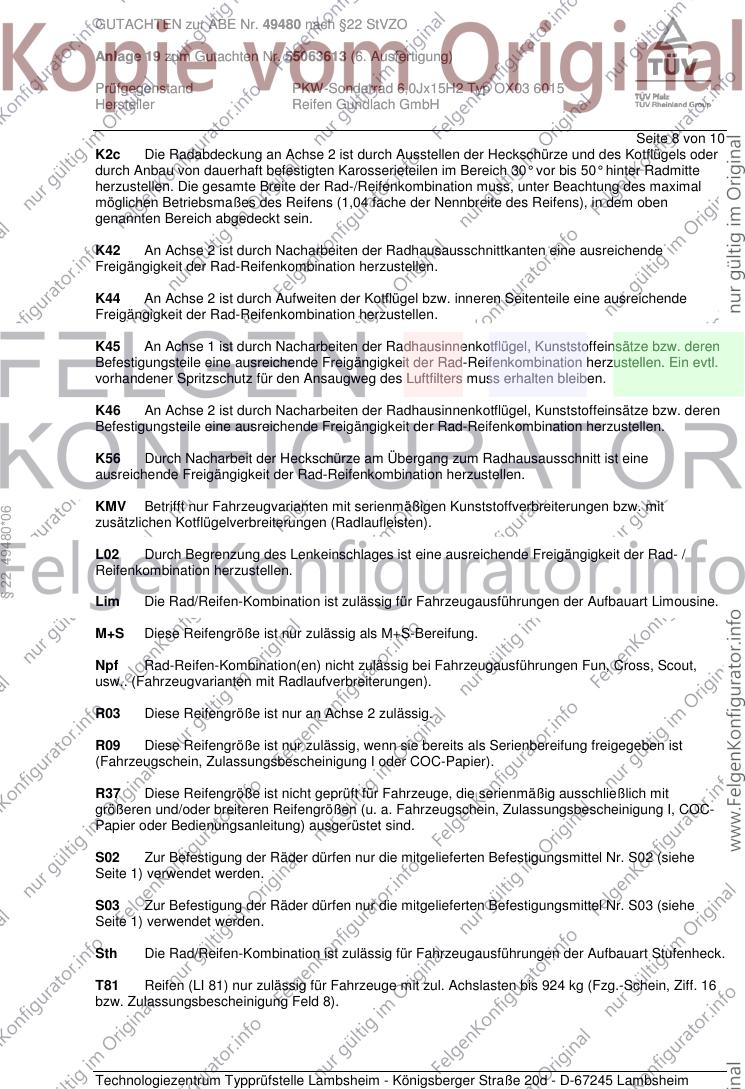

Seite 8 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§ 22 49480*06
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

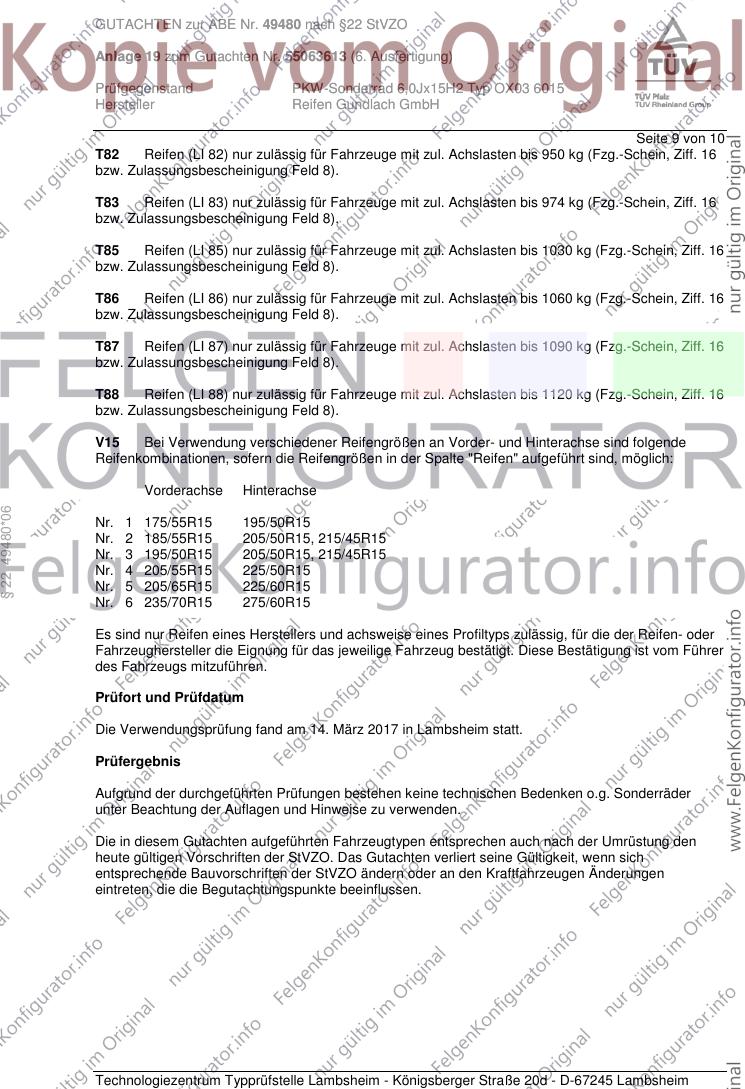

Seite 9 von 10
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 49480*06
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2017
Laux 00267218.DOC
§ 22 49480*06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
