GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

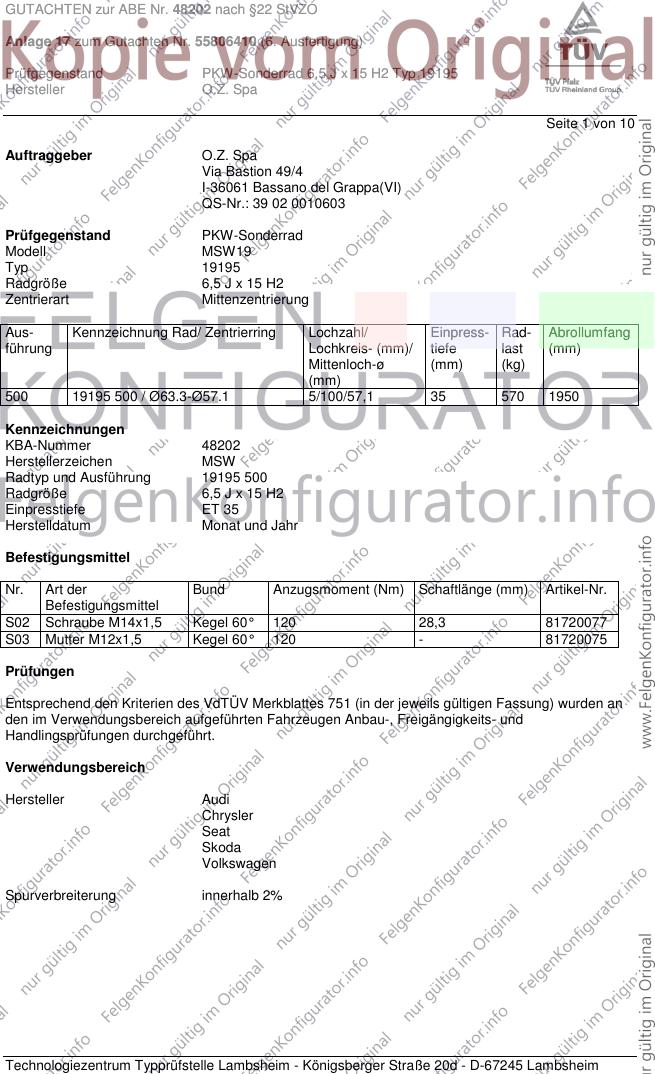

Seite 1 von 10
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19195
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19195 500 / Ø63.3-Ø57.1 5/100/57,1 35 570 1950
Kennzeichnungen
KBA-Nummer 48202
Herstellerzeichen MSW
Radtyp und Ausführung 19195 500
Radgröße 6,5 J x 15 H2
Einpresstiefe ET 35
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 81720077
S03 Mutter M12x1,5 Kegel 60° 120 - 81720075
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

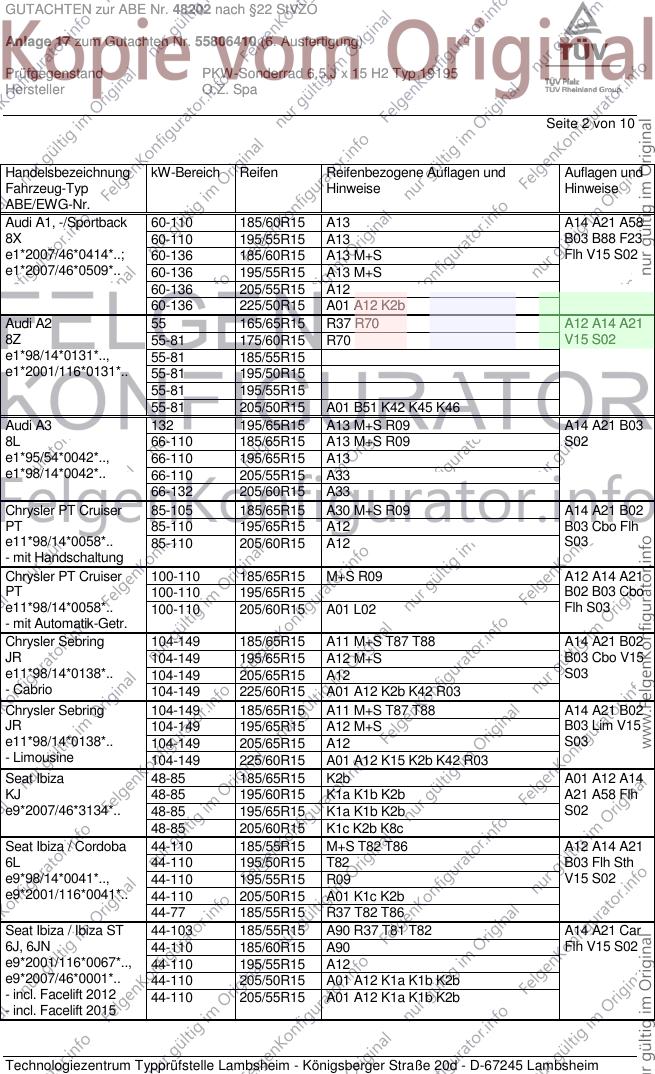

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 185/60R15 A13 A14 A21 A58
8X 60-110 195/55R15 A13 B03 B88 F23
e1*2007/46*0414*..; 60-136 185/60R15 A13 M+S Flh V15 S02
e1*2007/46*0509*.. 60-136 195/55R15 A13 M+S
60-136 205/55R15 A12
60-136 225/50R15 A01 A12 K2b
Audi A2 55 165/65R15 R37 R70 A12 A14 A21
8Z 55-81 175/60R15 R70 V15 S02
e1*98/14*0131*.., 55-81 185/55R15
e1*2001/116*0131*.. 55-81 195/50R15
55-81 195/55R15
55-81 205/50R15 A01 B51 K42 K45 K46
Audi A3 132 195/65R15 A13 M+S R09 A14 A21 B03
8L 66-110 185/65R15 A13 M+S R09 S02
e1*95/54*0042*.., 66-110 195/65R15 A13
e1*98/14*0042*.. 66-110 205/55R15 A33
66-132 205/60R15 A33
Chrysler PT Cruiser 85-105 185/65R15 A30 M+S R09 A14 A21 B02
PT 85-110 195/65R15 A12 B03 Cbo Flh
e11*98/14*0058*.. 85-110 205/60R15 A12 S03
- mit Handschaltung
Chrysler PT Cruiser 100-110 185/65R15 M+S R09 A12 A14 A21
PT 100-110 195/65R15 B02 B03 Cbo
e11*98/14*0058*.. 100-110 205/60R15 A01 L02 Flh S03
- mit Automatik-Getr.
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A14 A21 B02
JR 104-149 195/65R15 A12 M+S B03 Cbo V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Cabrio 104-149 225/60R15 A01 A12 K2b K42 R03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A14 A21 B02
JR 104-149 195/65R15 A12 M+S B03 Lim V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Limousine 104-149 225/60R15 A01 A12 K15 K2b K42 R03
Seat Ibiza 48-85 185/65R15 K2b A01 A12 A14
KJ 48-85 195/60R15 K1a K1b K2b A21 A58 Flh
e9*2007/46*3134*.. 48-85 195/65R15 K1a K1b K2b S02
48-85 205/60R15 K1c K2b K8c
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A12 A14 A21
6L 44-110 195/50R15 T82 B03 Flh Sth
e9*98/14*0041*.., 44-110 195/55R15 R09 V15 S02
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1c K2b
44-77 185/55R15 R37 T82 T86
Seat Ibiza / Ibiza ST 44-103 185/55R15 A90 R37 T81 T82 A14 A21 Car
6J, 6JN 44-110 185/60R15 A90 Flh V15 S02
e9*2001/116*0067*.., 44-110 195/55R15 A12
e9*2007/46*0001*.. 44-110 205/50R15 A01 A12 K1a K1b K2b
- incl. Facelift 2012 44-110 205/55R15 A01 A12 K1a K1b K2b
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

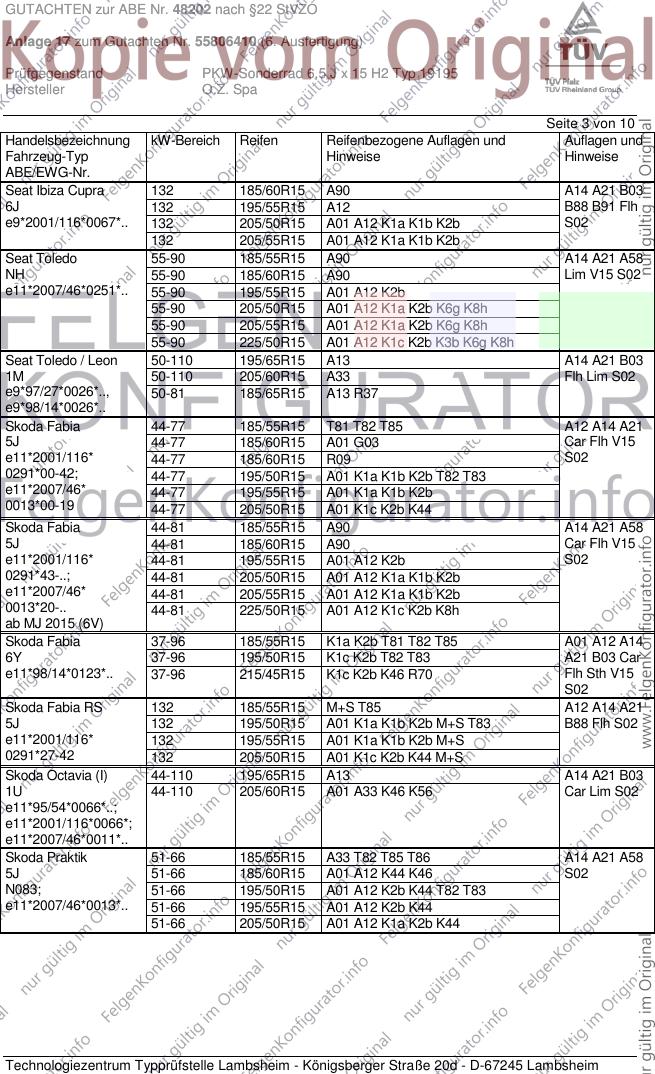

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza Cupra 132 185/60R15 A90 A14 A21 B03
6J 132 195/55R15 A12 B88 B91 Flh
e9*2001/116*0067*.. 132 205/50R15 A01 A12 K1a K1b K2b S02
132 205/55R15 A01 A12 K1a K1b K2b
Seat Toledo 55-90 185/55R15 A90 A14 A21 A58
NH 55-90 185/60R15 A90 Lim V15 S02
e11*2007/46*0251*.. 55-90 195/55R15 A01 A12 K2b
55-90 205/50R15 A01 A12 K1a K2b K6g K8h
55-90 205/55R15 A01 A12 K1a K2b K6g K8h
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Seat Toledo / Leon 50-110 195/65R15 A13 A14 A21 B03
1M 50-110 205/60R15 A33 Flh Lim S02
e9*97/27*0026*.., 50-81 185/65R15 A13 R37
e9*98/14*0026*..
Skoda Fabia 44-77 185/55R15 T81 T82 T85 A12 A14 A21
5J 44-77 185/60R15 A01 G03 Car Flh V15
e11*2001/116* 44-77 185/60R15 R09 S02
0291*00-42; 44-77 195/50R15 A01 K1a K1b K2b T82 T83
e11*2007/46* 44-77 195/55R15 A01 K1a K1b K2b
0013*00-19 44-77 205/50R15 A01 K1c K2b K44
Skoda Fabia 44-81 185/55R15 A90 A14 A21 A58
5J 44-81 185/60R15 A90 Car Flh V15
e11*2001/116* 44-81 195/55R15 A01 A12 K2b S02
0291*43-..; 44-81 205/50R15 A01 A12 K1a K1b K2b
e11*2007/46* 44-81 205/55R15 A01 A12 K1a K1b K2b
0013*20-.. 44-81 225/50R15 A01 A12 K1c K2b K8h
ab MJ 2015 (6V)
Skoda Fabia 37-96 185/55R15 K1a K2b T81 T82 T85 A01 A12 A14
6Y 37-96 195/50R15 K1c K2b T82 T83 A21 B03 Car
e11*98/14*0123*.. 37-96 215/45R15 K1c K2b K46 R70 Flh Sth V15
S02
Skoda Fabia RS 132 185/55R15 M+S T85 A12 A14 A21
5J 132 195/50R15 A01 K1a K1b K2b M+S T83 B88 Flh S02
e11*2001/116* 132 195/55R15 A01 K1a K1b K2b M+S
0291*27-42 132 205/50R15 A01 K1c K2b K44 M+S
Skoda Octavia (I) 44-110 195/65R15 A13 A14 A21 B03
1U 44-110 205/60R15 A01 A33 K46 K56 Car Lim S02
e11*95/54*0066*..;
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A33 T82 T85 T86 A14 A21 A58
5J 51-66 185/60R15 A01 A12 K44 K46 S02
N083; 51-66 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A01 A12 K2b K44
51-66 205/50R15 A01 A12 K1a K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

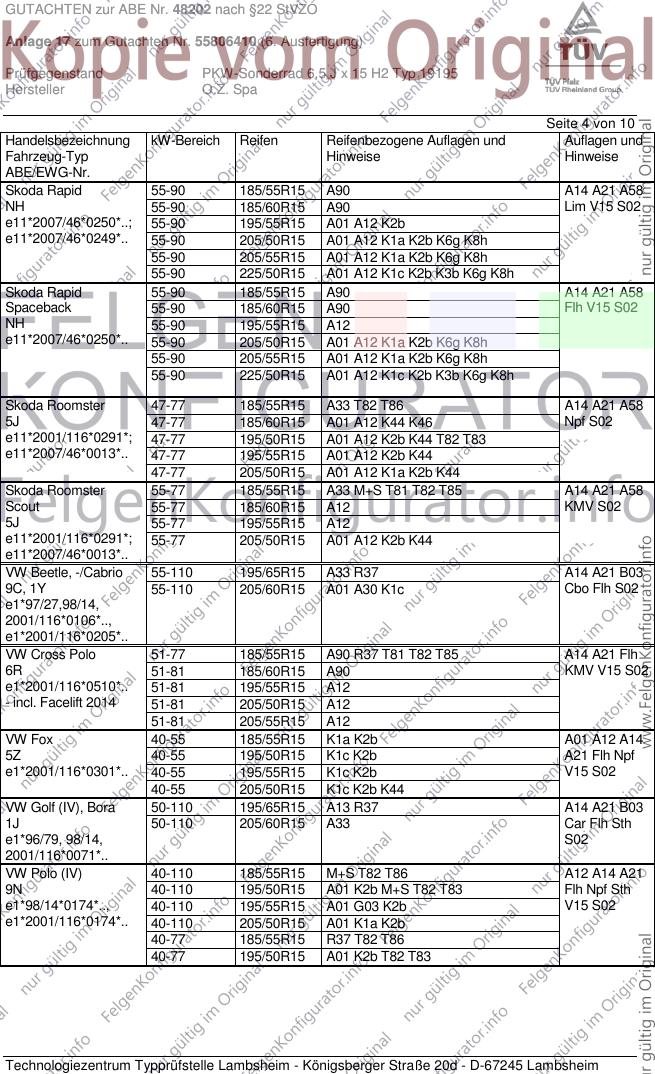

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-90 185/55R15 A90 A14 A21 A58
NH 55-90 185/60R15 A90 Lim V15 S02
e11*2007/46*0250*..; 55-90 195/55R15 A01 A12 K2b
e11*2007/46*0249*.. 55-90 205/50R15 A01 A12 K1a K2b K6g K8h
55-90 205/55R15 A01 A12 K1a K2b K6g K8h
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Skoda Rapid 55-90 185/55R15 A90 A14 A21 A58
Spaceback 55-90 185/60R15 A90 Flh V15 S02
NH 55-90 195/55R15 A12
e11*2007/46*0250*.. 55-90 205/50R15 A01 A12 K1a K2b K6g K8h
55-90 205/55R15 A01 A12 K1a K2b K6g K8h
55-90 225/50R15 A01 A12 K1c K2b K3b K6g K8h
Skoda Roomster 47-77 185/55R15 A33 T82 T86 A14 A21 A58
5J 47-77 185/60R15 A01 A12 K44 K46 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A01 A12 K2b K44 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A01 A12 K2b K44
47-77 205/50R15 A01 A12 K1a K2b K44
Skoda Roomster 55-77 185/55R15 A33 M+S T81 T82 T85 A14 A21 A58
Scout 55-77 185/60R15 A12 KMV S02
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A01 A12 K2b K44
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A33 R37 A14 A21 B03
9C, 1Y 55-110 205/60R15 A01 A30 K1c Cbo Flh S02
e1*97/27,98/14,
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 185/55R15 A90 R37 T81 T82 T85 A14 A21 Flh
6R 51-81 185/60R15 A90 KMV V15 S02
e1*2001/116*0510*.. 51-81 195/55R15 A12
- incl. Facelift 2014 51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 K1a K2b A01 A12 A14
5Z 40-55 195/50R15 K1c K2b A21 Flh Npf
e1*2001/116*0301*.. 40-55 195/55R15 K1c K2b V15 S02
40-55 205/50R15 K1c K2b K44
VW Golf (IV), Bora 50-110 195/65R15 A13 R37 A14 A21 B03
1J 50-110 205/60R15 A33 Car Flh Sth
e1*96/79, 98/14, S02
2001/116*0071*..
VW Polo (IV) 40-110 185/55R15 M+S T82 T86 A12 A14 A21
9N 40-110 195/50R15 A01 K2b M+S T82 T83 Flh Npf Sth
e1*98/14*0174*.., 40-110 195/55R15 A01 G03 K2b V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 A01 K2b T82 T83
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

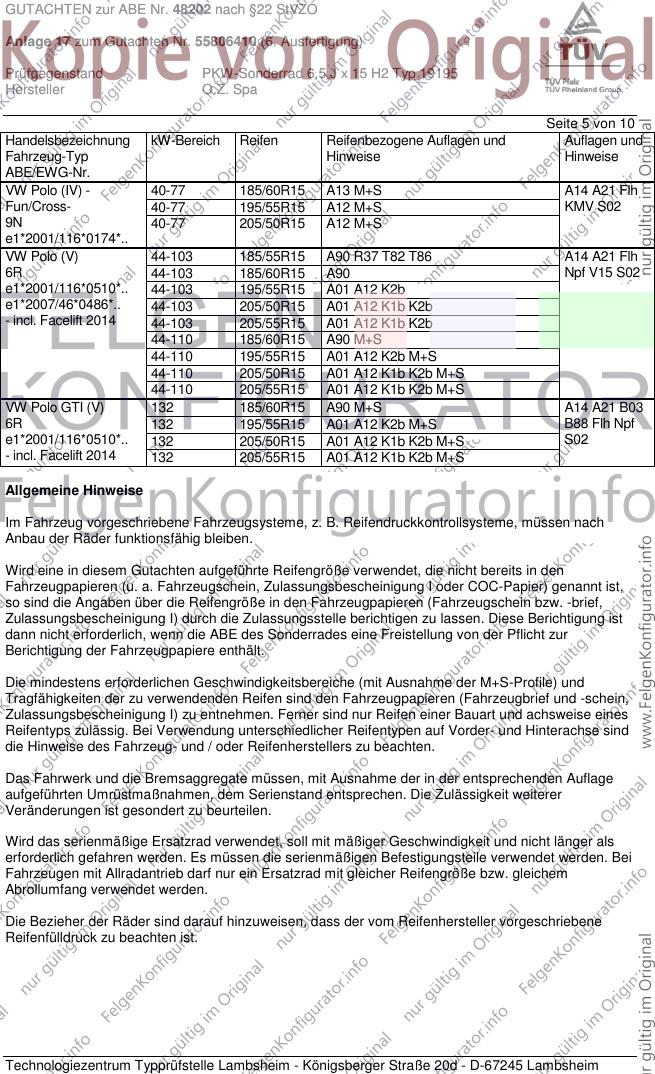

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo (IV) - 40-77 185/60R15 A13 M+S A14 A21 Flh
Fun/Cross- 40-77 195/55R15 A12 M+S KMV S02
9N 40-77 205/50R15 A12 M+S
e1*2001/116*0174*..
VW Polo (V) 44-103 185/55R15 A90 R37 T82 T86 A14 A21 Flh
6R 44-103 185/60R15 A90 Npf V15 S02
e1*2001/116*0510*.. 44-103 195/55R15 A01 A12 K2b
e1*2007/46*0486*.. 44-103 205/50R15 A01 A12 K1b K2b
- incl. Facelift 2014 44-103 205/55R15 A01 A12 K1b K2b
44-110 185/60R15 A90 M+S
44-110 195/55R15 A01 A12 K2b M+S
44-110 205/50R15 A01 A12 K1b K2b M+S
44-110 205/55R15 A01 A12 K1b K2b M+S
VW Polo GTI (V) 132 185/60R15 A90 M+S A14 A21 B03
6R 132 195/55R15 A01 A12 K2b M+S B88 Flh Npf
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K1b K2b M+S S02
- incl. Facelift 2014 132 205/55R15 A01 A12 K1b K2b M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

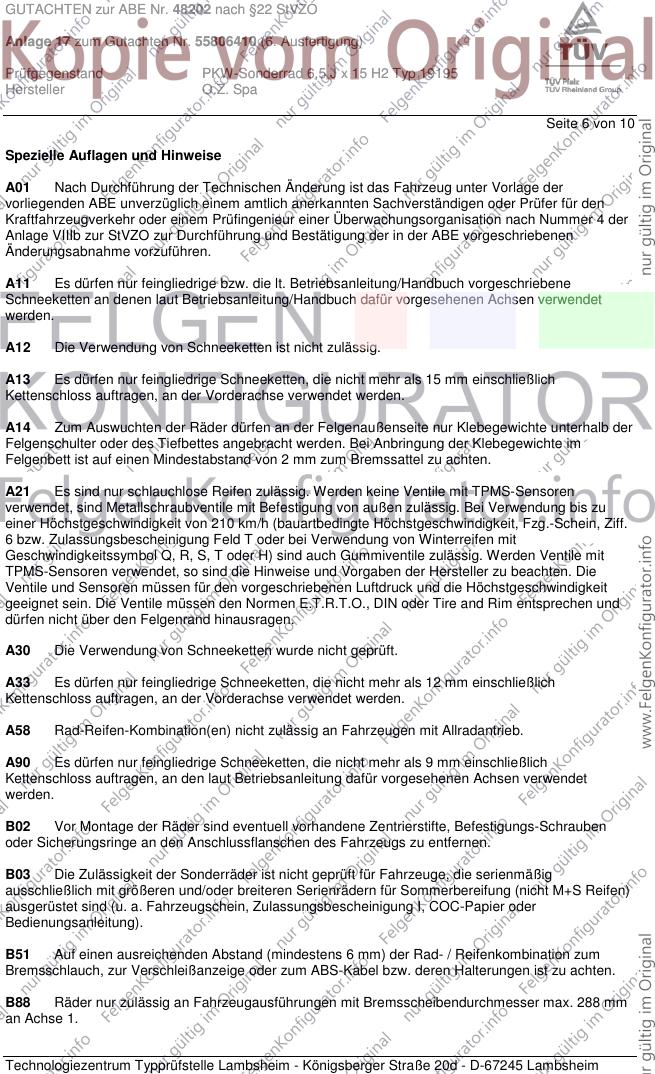

Seite 6 von 10
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

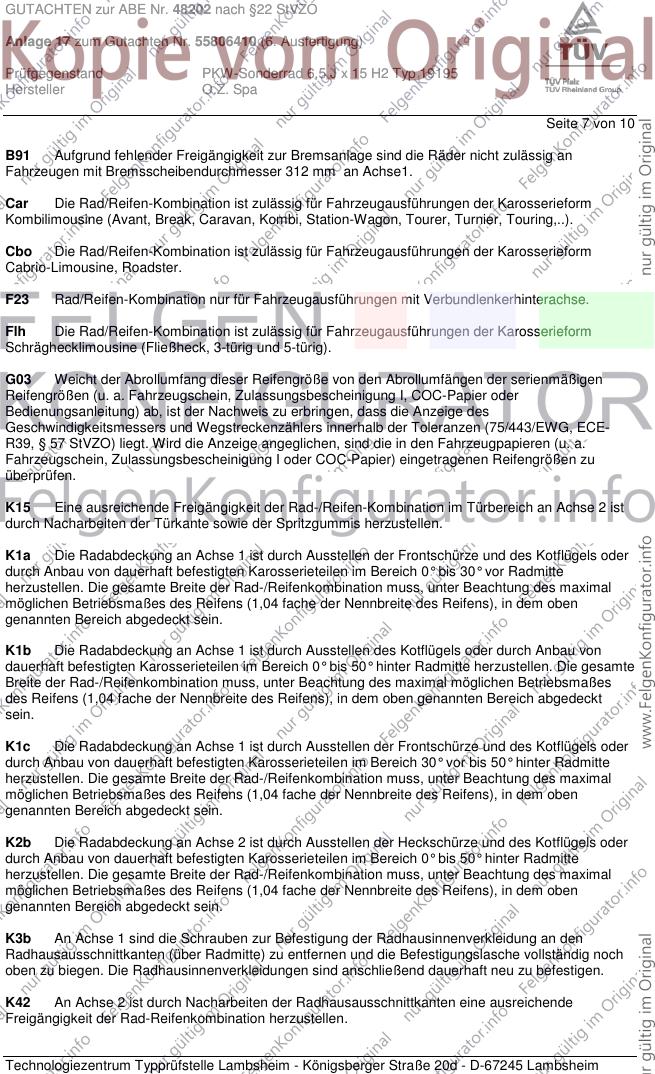

Seite 7 von 10
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

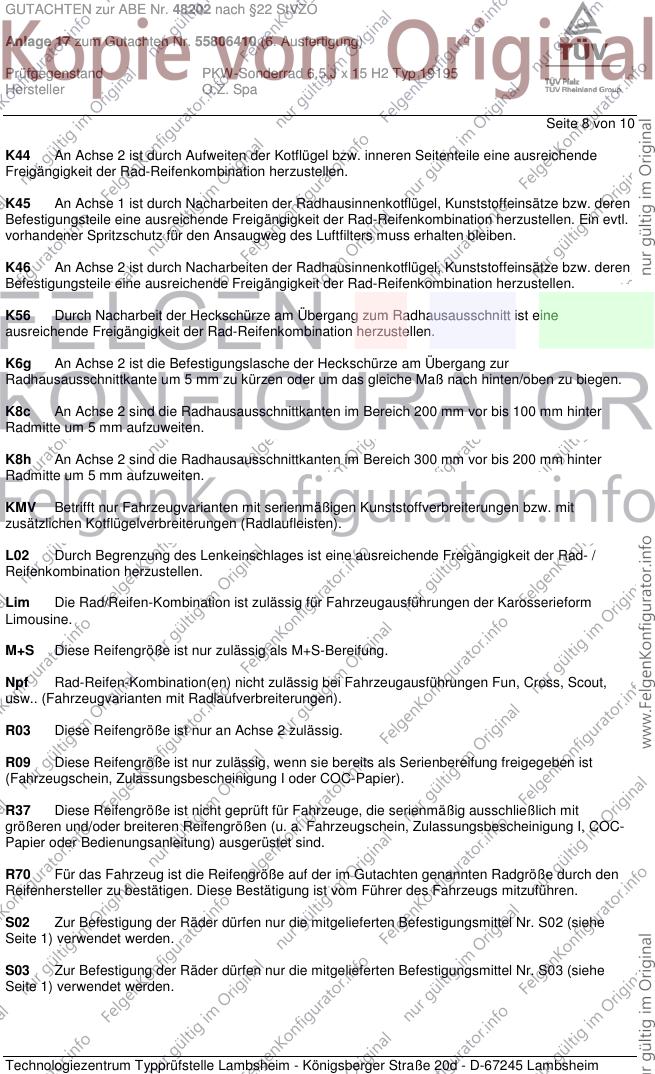

Seite 8 von 10
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

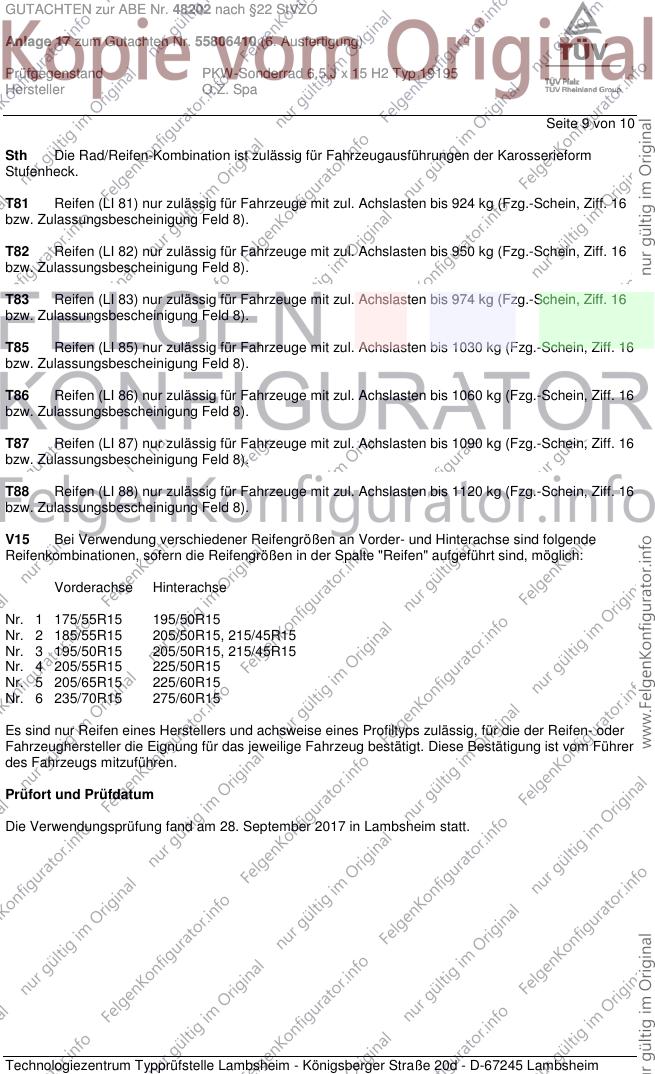

Seite 9 von 10
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. September 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55806410 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa

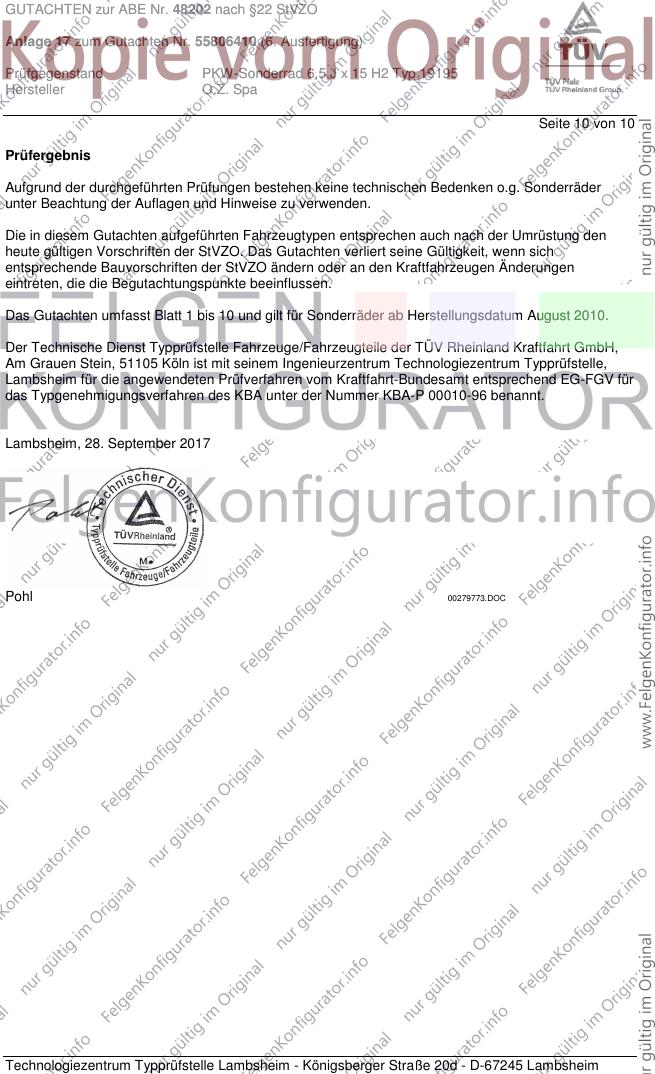

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. September 2017
Pohl 00279773.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
