GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH
Seite 1 von 9
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell JULIA
Typ JULIA 6015
Radgröße 6JX15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
45605 JULIA 6015 / FZ05 Ø63,3 - Ø57,1 5/100/57,1 40 630 1940
Kennzeichnungen
KBA-Nummer 49972
Herstellerzeichen itWheels 1A
Radtyp und Ausführung JULIA 6015 (s.o.)
Radgröße 6JX15 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M14x1,5 60° Kegel 120 28 B13-120 Nm
S03 Mutter M12x1,5 60° Kegel 120 - D6-120 Nm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 132 195/65R15 A12 M+S R09 A14 A21 B03
8L 66-110 185/65R15 A11 M+S R09 S02
e1*95/54*0042*.., 66-110 195/65R15 A12
e1*98/14*0042*..
Chrysler Neon 85-112 185/60R15 A12 A14 A21
PL B02 S03
e11*98/14*0057*..
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A14 A21 B02
JR 104-149 195/65R15 A12 M+S B03 Cbo V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Cabrio 104-149 225/60R15 A01 A12 K42 R03
Chrysler Sebring 104-149 185/65R15 A11 M+S T87 T88 A14 A21 B02
JR 104-149 195/65R15 A12 M+S B03 Lim V15
e11*98/14*0138*.. 104-149 205/65R15 A12 S03
- Limousine 104-149 225/60R15 A01 A12 K42 R03
Seat Ibiza 48-110 185/65R15 A11 A14 A21 A58
KJ 48-110 195/60R15 A01 A12 K2b Flh S02
e9*2007/46*3134*.. 48-110 195/65R15 A01 A12 K2b
48-110 205/55R15 A01 A12 K1a K1b K2b
48-110 205/60R15 A01 A12 K1a K1b K2b
Seat Ibiza / Cordoba 44-110 185/55R15 A11 M+S T82 T86 A14 A21 B03
6L 44-110 195/50R15 A12 T82 Flh Sth V15
e9*98/14*0041*.., 44-110 195/55R15 A12 R09 S02
e9*2001/116*0041*.. 44-110 205/50R15 A12
44-77 185/55R15 A11 R37 T82 T86
Seat Ibiza / Ibiza ST 44-103 175/65R15 A13 R37 A14 A21 Car
6J, 6JN 44-103 185/55R15 A90 R37 T81 T82 Flh V15 S02
e9*2001/116*0067*.., 44-110 185/60R15 A90
e9*2007/46*0001*.. 44-110 195/55R15 A12
- incl. Facelift 2012 44-110 205/50R15 A12
- incl. Facelift 2015 44-110 205/55R15 A12
Seat Ibiza Cupra 132 185/60R15 A90 A14 A21 B03
6J 132 195/55R15 A12 B88 B91 Flh
e9*2001/116*0067*.. 132 205/50R15 A12 S02
132 205/55R15 A12
Seat Toledo 55-70 175/60R15 A33 R37 T81 A14 A21 A58
NH 55-70 175/65R15 A33 R37 Lim V15 S02
e11*2007/46* 55-92 185/55R15 A33
0251*00-19; 55-92 185/60R15 A33
e11*2007/46*252*..; 55-92 195/55R15 A90
e8*2007/46*0321*.. 55-92 205/50R15 A12
55-92 205/55R15 A12
Seat Toledo / Leon 50-110 195/65R15 A12 A14 A21
1M B03 Flh Lim
e9*97/27*0026*.., S02
e9*98/14*0026*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A14 A21 Car
5J 44-77 185/60R15 A01 A12 G03 Flh V15 S02
e11*2001/116* 44-77 185/60R15 A12 R09
0291*00-42; 44-77 195/50R15 A12 T82 T83
e11*2007/46* 44-77 195/55R15 A12
0013*00-19 44-77 205/50R15 A12
Skoda Fabia 44-70 175/60R15 A33 R37 A14 A21 A58
5J 44-70 175/65R15 A33 R37 Car Flh S02
e11*2001/116* 44-92 185/55R15 A33
0291*43-55; 44-92 185/60R15 A33
e11*2007/46* 44-92 195/55R15 A91
0013*20-.. 44-92 205/50R15 A01 A12 K2b
e8*2007/46*0319*.. 44-92 205/55R15 A01 A12 K2b
ab MJ 2015 (6V)
Skoda Fabia 37-96 185/55R15 A13 T81 T82 T85 A14 A21 B03
6Y 37-96 195/50R15 A12 T82 T83 Car Flh Sth
e11*98/14*0123*.. S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A14 A21 B88
5J 132 195/50R15 A12 M+S T83 Flh S02
e11*2001/116* 132 195/55R15 A12 M+S
0291*27-42 132 205/50R15 A12 M+S
Skoda Octavia (I) 44-110 195/65R15 A12 A14 A21
1U B03 Car Lim
e11*95/54*0066*..; S02
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A13 T82 T85 T86 A14 A21 A58
5J 51-66 185/60R15 A12 S02
N083; 51-66 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A12
51-66 205/50R15 A01 A12 K2b K44
Skoda Rapid 55-70 175/60R15 A33 R37 T81 A14 A21 A58
NH 55-70 175/65R15 A33 R37 Lim V15 S02
e11*2007/46* 55-92 185/55R15 A33
0250*00-20; 55-92 185/60R15 A33
e11*2007/46*0249*..; 55-92 195/55R15 A90
e8*2007/46*0320*.. 55-92 205/50R15 A12
55-92 205/55R15 A12
Skoda Rapid Space- 55-70 175/60R15 A33 R37 T81 A14 A21 A58
back 55-70 175/65R15 A33 R37 Flh V15 S02
NH 55-92 185/55R15 A33
e11*2007/46* 55-92 185/60R15 A33
0250*00-20; 55-92 195/55R15 A90
e8*2007/46*0320*.. 55-92 205/50R15 A12
55-92 205/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

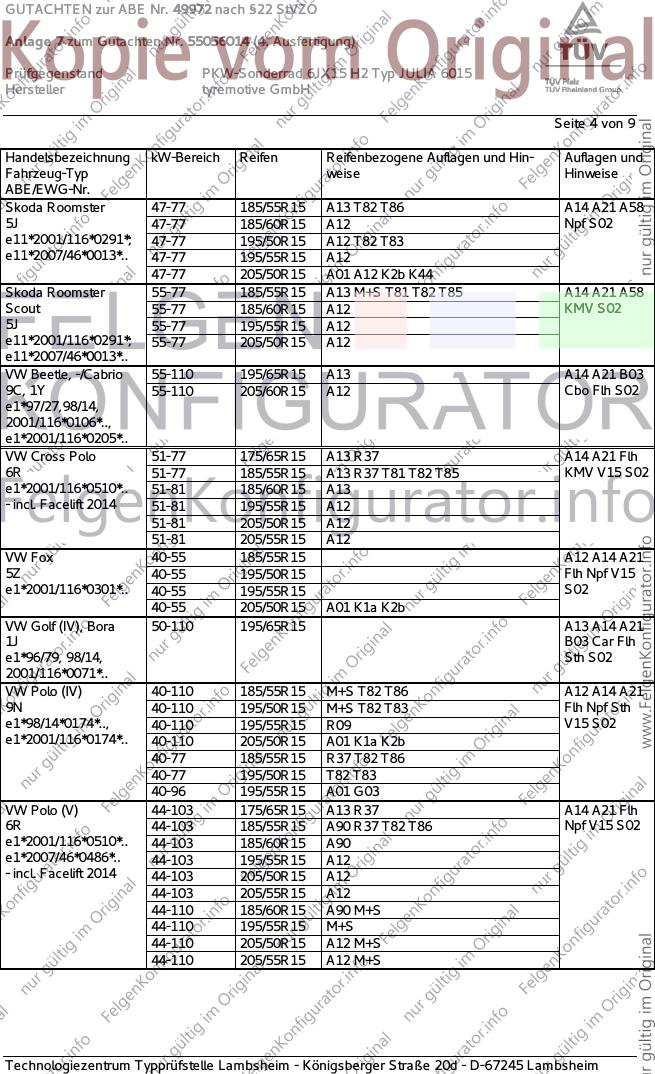

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Roomster 47-77 185/55R15 A13 T82 T86 A14 A21 A58
5J 47-77 185/60R15 A12 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A12
47-77 205/50R15 A01 A12 K2b K44
Skoda Roomster 55-77 185/55R15 A13 M+S T81 T82 T85 A14 A21 A58
Scout 55-77 185/60R15 A12 KMV S02
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A12
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A13 A14 A21 B03
9C, 1Y 55-110 205/60R15 A12 Cbo Flh S02
e1*97/27,98/14,
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 175/65R15 A13 R37 A14 A21 Flh
6R 51-77 185/55R15 A13 R37 T81 T82 T85 KMV V15 S02
e1*2001/116*0510*.. 51-81 185/60R15 A13
- incl. Facelift 2014 51-81 195/55R15 A12
51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 A12 A14 A21
5Z 40-55 195/50R15 Flh Npf V15
e1*2001/116*0301*.. 40-55 195/55R15 S02
40-55 205/50R15 A01 K1a K2b
VW Golf (IV), Bora 50-110 195/65R15 A13 A14 A21
1J B03 Car Flh
e1*96/79, 98/14, Sth S02
2001/116*0071*..
VW Polo (IV) 40-110 185/55R15 M+S T82 T86 A12 A14 A21
9N 40-110 195/50R15 M+S T82 T83 Flh Npf Sth
e1*98/14*0174*.., 40-110 195/55R15 R09 V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo (V) 44-103 175/65R15 A13 R37 A14 A21 Flh
6R 44-103 185/55R15 A90 R37 T82 T86 Npf V15 S02
e1*2001/116*0510*.. 44-103 185/60R15 A90
e1*2007/46*0486*.. 44-103 195/55R15 A12
- incl. Facelift 2014 44-103 205/50R15 A12
44-103 205/55R15 A12
44-110 185/60R15 A90 M+S
44-110 195/55R15 M+S
44-110 205/50R15 A12 M+S
44-110 205/55R15 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

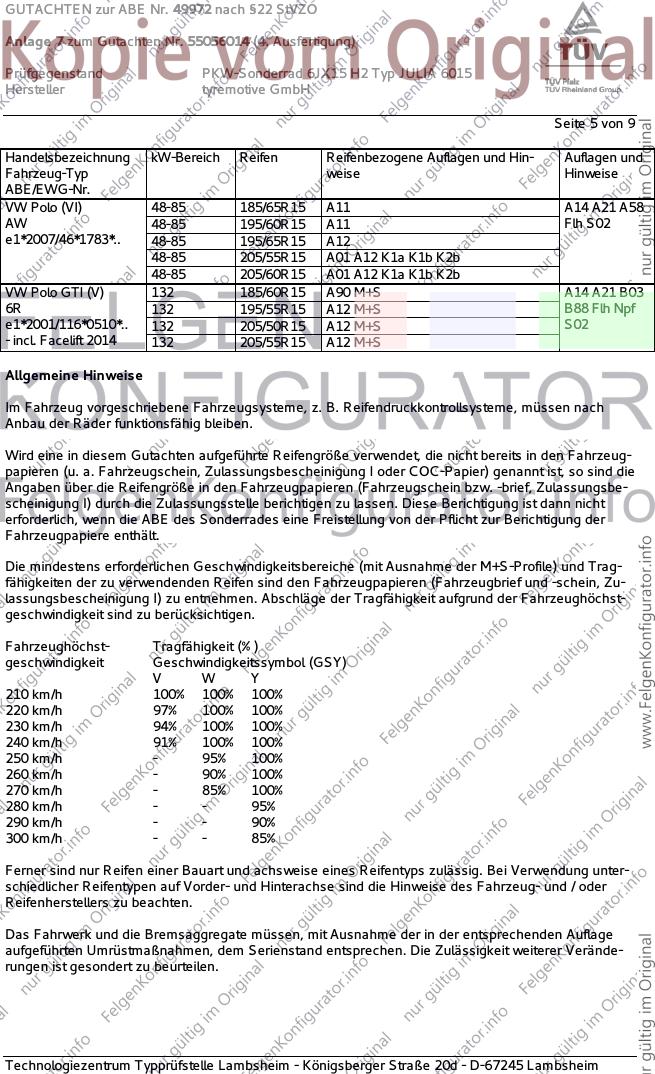

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo (VI) 48-85 185/65R15 A11 A14 A21 A58
AW 48-85 195/60R15 A11 Flh S02
e1*2007/46*1783*.. 48-85 195/65R15 A12
48-85 205/55R15 A01 A12 K1a K1b K2b
48-85 205/60R15 A01 A12 K1a K1b K2b
VW Polo GTI (V) 132 185/60R15 A90 M+S A14 A21 B03
6R 132 195/55R15 A12 M+S B88 Flh Npf
e1*2001/116*0510*.. 132 205/50R15 A12 M+S S02
- incl. Facelift 2014 132 205/55R15 A12 M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

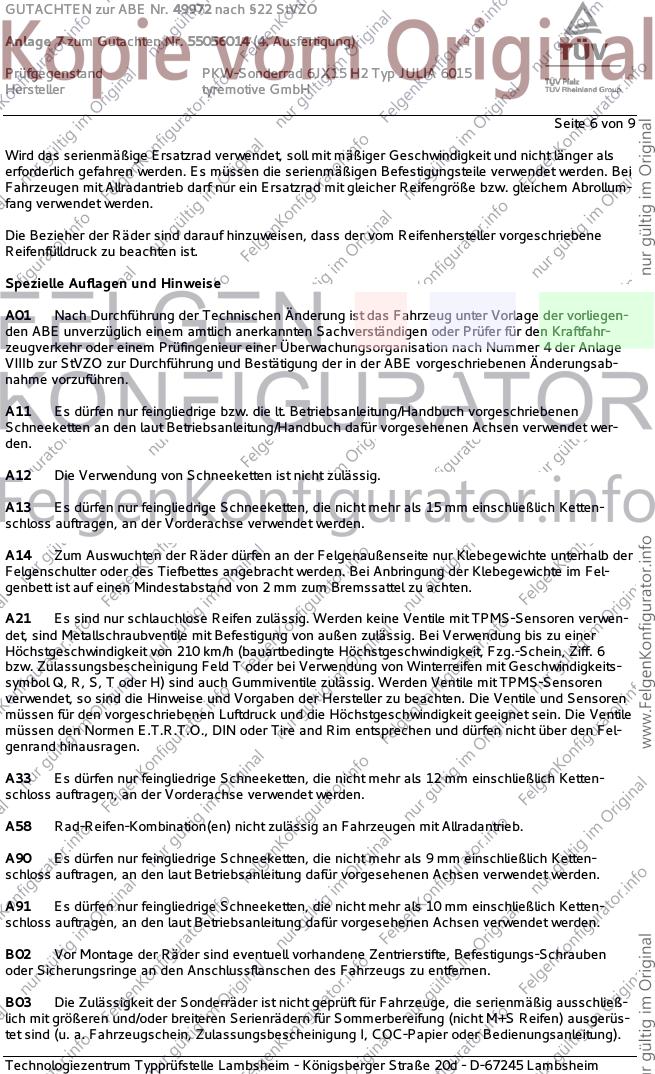

Seite 6 von 9
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

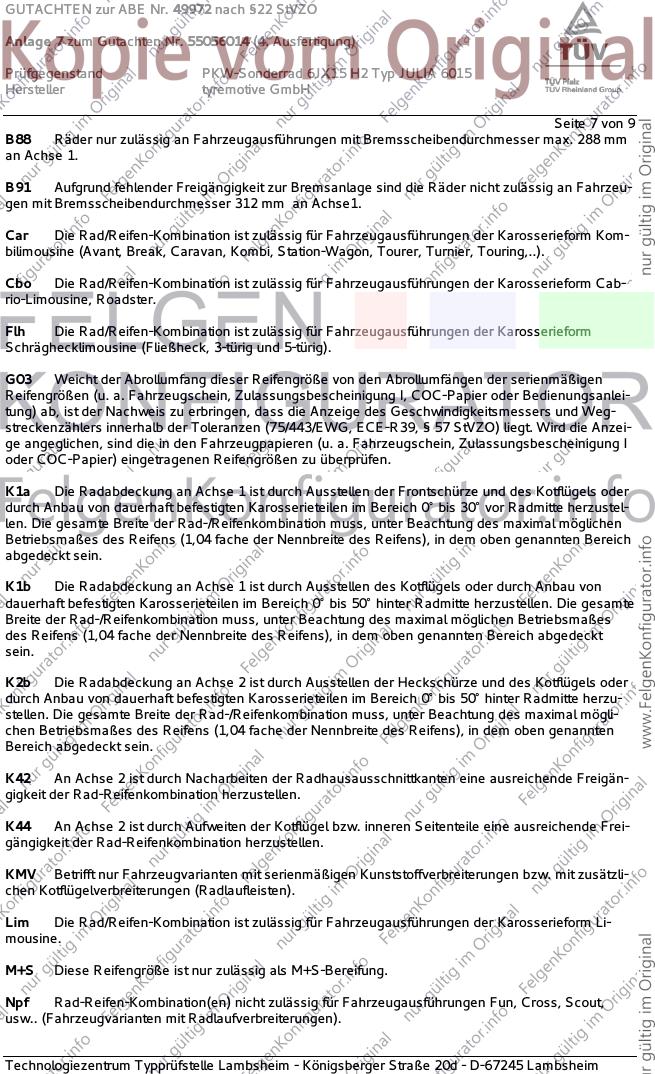

Seite 7 von 9
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

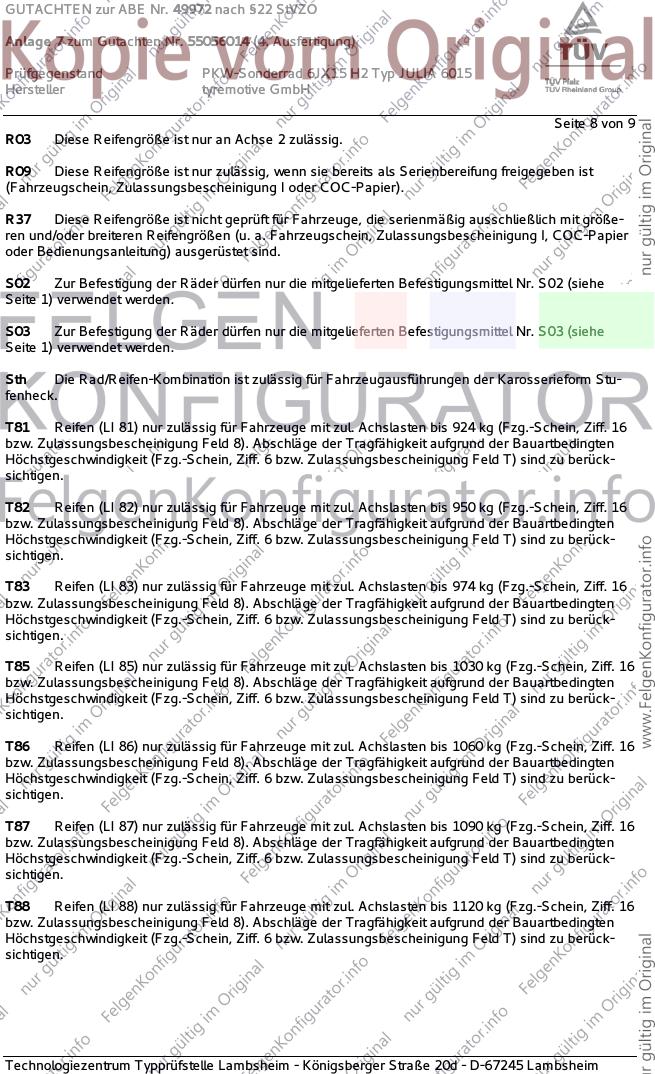

Seite 8 von 9
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49972 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55056014 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15 H2 Typ JULIA 6015
Hersteller tyremotive GmbH

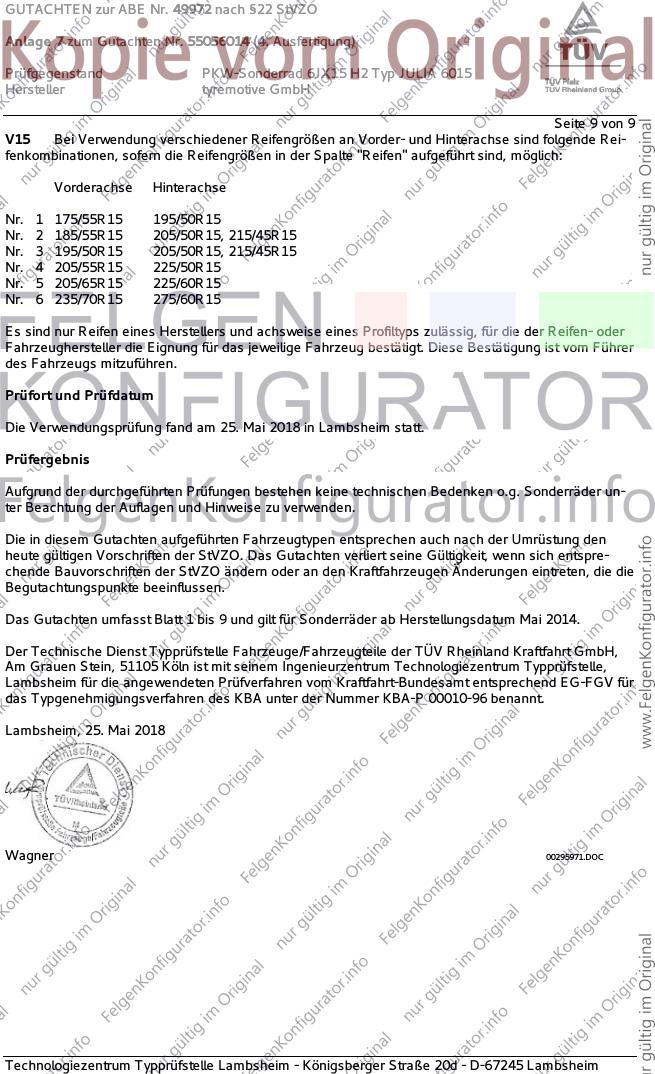

Seite 9 von 9
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Mai 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Mai 2018
Wagner 00295971.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
