GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 1 von 19
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW80-5
Typ 19383
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
008 19383 008 / ohne Ring 5/112/57,06 46 690 2175
Kennzeichnungen
KBA-Nummer 54120
Herstellerzeichen MSW
Radtyp und Ausführung 19383 008
Radgröße 7.0Jx17 H2
§22 54120*06
Einpresstiefe ET 46
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel D=26mm 120 27,5 Serie
S02 Serienschraube M14x1,5 Kugel D=26mm 140 27,5 Serie
S03 Schraube M14x1,5 Kugel D=26mm 170 32,5 80910233
S04 Schraube M14x1,5 Kugel D=26mm 125 32,5 80910233
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A90 A16 A21 A57
8V 77-140 215/45R17 A33 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A90 V00 V17 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 205/50R17 A91 A16 A21 A58
8V 77-92 215/45R17 A12 Cbo F23 Lim
e1*2007/46*0607*.. 77-92 225/45R17 A12 V17 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A13 A16 A21
8P 75-147 215/45R17 T87 T88 A58 B03 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 V17 S01
Audi A3 Limousine 110 205/50R17 A12 A16 A21 A57
GY 110 215/45R17 A90 T87 T91 F24 Lim NoE
e1*2007/46*2060*.. 110 215/50R17 A12 NoP V00 V17
110 225/45R17 A12 S02
110-147 205/50R17 A12 M+S
§22 54120*06
110-147 215/45R17 A90 M+S T87 T91
110-147 215/50R17 A12 M+S
110-147 225/45R17 A12 M+S
Audi A3 Sportback 110 205/50R17 A12 A16 A21 A57
GY 110 215/45R17 A90 T87 T91 F24 Flh KOV
e1*2007/46*2060*.. 110 215/50R17 A12 NoE NoP V00
110 225/45R17 A12 V17 S02
110-147 205/50R17 A12 M+S
110-147 215/45R17 A90 M+S T87 T91
110-147 215/50R17 A12 M+S
110-147 225/45R17 A12 M+S
Audi A3 Sportback 81-96 205/50R17 A12 A16 A21
GY 81-96 215/45R17 A58 F23 Flh
e1*2007/46*2060*.. 81-96 215/50R17 A01 G01 KOV NoE
81-96 225/45R17 NoP
V17 S02
Audi A3 Sportback 110 205/50R17 A12 A16 A21 A58
e-tron 110 215/45R17 A90 F24 Flh V00
8V 110 225/45R17 A12 V17 S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3 Sportback 110 205/50R17 A12 A16 A21 A58
TFSIe 110 215/45R17 A90 F24 Flh KOV
GY 110 215/50R17 A12 V17 S02
e1*2007/46*2060*.. 110 225/45R17 A12
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 205/50R17 M+S A13 A16 A21
8P, 8PA 184-195 215/45R17 M+S T88 T91 Flh S01
e1*2001/116*0217*.., 184-195 225/45R17 M+S
e1*2001/116*0418*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 66-147 205/50R17 A13 A16 A21
8P, 8PA, 8PB 66-147 215/45R17 T87 T88 B03 Flh V17
e1*2001/116*0217*..; 66-147 225/45R17 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A16 A21 A57
8V 77-140 215/45R17 A90 F24 Flh V00
e1*2007/46*0607*.. 77-140 225/45R17 A12 V17 S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 205/50R17 A12 A16 A21 A58
8V 77-96 215/45R17 A90 F23 Flh V17
e1*2007/46*0607*.. 77-96 225/45R17 A12 S01
- incl. Facelift 2016
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A16 A21
8E 74-188 205/50R17 M+S T89 T93 B03 Car Lim
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 V17 W20 S01
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17 R70
§22 54120*06
Audi A4 162 205/50R17 M+S T89 T93 A12 A16 A21
QB6 162 215/45R17 R37 T88 T91 B03 Car Cbo
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Lim V17 W20
162 235/45R17 R70 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A16 A21
8H 96-188 205/50R17 M+S T89 T93 B03 Cbo V17
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 W20 S01
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 R70
Audi A6 162-184 205/50R17 M+S T89 T93 A16 A21 A30
4B 81-142 205/50R17 T89 T93 Au9 B03 Car
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 Lim V17 X27
2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 S01
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A12 A16 A21
4F, 4F1 89-257 225/50R17 M+S T93 B03 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi S3 206-228 205/50R17 A90 M+S A16 A21 A56
8V 206-228 215/45R17 A33 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A90 M+S S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 205/50R17 A12 M+S A16 A21 A56
GY 228 215/45R17 A90 M+S F24 Lim NoP
e1*2007/46*2060*.. 228 215/50R17 A12 M+S Z17 S02
228 225/45R17 A12 M+S
Audi S3 Sportback 228 205/50R17 A12 M+S A16 A21 A56
GY 228 215/45R17 A90 M+S F24 Flh KOV
e1*2007/46*2060*.. 228 215/50R17 A12 M+S NoP Z17 S02
228 225/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-228 205/50R17 A12 M+S A16 A21 A56
8V 206-228 215/45R17 A90 M+S F24 Flh S01
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S
- incl. Facelift 2016
Audi TT (II) 118-200 225/50R17 A33 M+S A16 A21 A57
8J B03 Cbo Cpe
e1*2001/116* S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A33 M+S A16 A21 A57
8J Cbo Cpe S01
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/45R17 K56 T91 T93 T94 138 A01 A12 A16
WGR 66-150 235/45R17 K2b K56 R70 T93 T94 T97 138 A21 S03
e1*93/81,95/54,
§22 54120*06
2001/116*0024*..
Ford Tourneo Connect 55-90 205/55R17 A13 T91 T95 138 A16 A21 A58
SK 55-90 215/50R17 A01 A33 K2b T91 T95 138 A60 Car S02
e13*2018/858* 55-90 215/50R17 A33 K2h T91 T95 138
00270*.. 55-90 215/55R17 A01 A33 K2b T94 T98 138
55-90 215/55R17 A33 K2h T94 T98 138
Ford Transit/Tourneo 55-90 205/55R17 A13 R37 T91 T95 138 A16 A21 A58
Connect 55-90 215/50R17 A01 A33 K2b T91 T95 138 A60 Car S02
SKN 55-90 215/50R17 A33 K2h T91 T95 138
e13*2018/858* 55-90 215/55R17 A01 A33 K2b T94 T98 138
00342*.. 55-90 215/55R17 A33 K2h T94 T98 138
MG4 Electric 54, 68 205/50R17 A10 T93 A16 A21 A58
SEH3 54, 68 205/55R17 A32 Flh V17 X88
e4*2018/858*00093*.. 54, 68 215/50R17 A10 S04
- Elektro 54, 68 225/45R17 A10
54, 68 225/50R17 A12
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 138 A01 A12 A16
7MS 66-150 235/45R17 K2b K56 R70 T93 T94 T97 138 A21 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A12 A16 A21
5P, 5PN 63-155 215/45R17 T87 T88 T91 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 A01 K1c R02 SeF Sth V17
e9*2007/46*0012*.. 63-155 225/45R17 R03 S01
Seat Exeo / Exeo ST 75-155 205/50R17 A12 A16 A21
3R, 3RN 75-155 215/45R17 T87 T91 A58 B03 Car
e9*2001/116*0072*.., 75-155 225/45R17 Lim V17 W20
e9*2007/46*0011*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/50R17 R37 A12 A16 A21
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S01
e9*2007/46*0013*..
Seat Leon 63 - 110 205/50R17 A12 A16 A21 A58
5F 63 - 110 215/45R17 A90 Car F23 Flh
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 KOV V17 S01
Seat Leon 81-140 205/50R17 A12 A16 A21 Car
5F 81-140 215/45R17 A90 F24 Flh KOV
e9*2007/46*0094*.. 81-140 225/45R17 A12 V00 V17 S01
Seat Leon / Cupra 66-110 205/50R17 A90 A16 A21 A58
Leon 66-110 215/45R17 A33 Car F23 Flh
KL 66-110 225/45R17 A94 KOV NoE
e9*2007/46*3167*.. NoP V17 S02
- incl. Sportstourer
Seat Leon / Cupra 110 205/50R17 A90 A16 A21 A57
Leon 110 215/45R17 A33 T87 T91 Car F24 Flh
KL 110 225/45R17 A94 KOV NoE
e9*2007/46*3167*00- NoP V00 V17
§22 54120*06
27 Z16 S02
- incl. Sportstourer
Seat Leon Cupra 195,206 205/50R17 A12 A16 A21 A57
5F 195,206 215/45R17 A90 BW7 Car F24
e9*2007/46*0094*.. 195-221 225/45R17 A12 Flh V17 S01
Seat Leon X-Perience 81-135 205/50R17 A91 A16 A21 A56
5F 81-135 205/55R17 A12 Car F24 KMV
e9*2007/46*0094*.. 81-135 215/50R17 A12 S01
81-135 225/45R17 A91
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A12 A16 A21
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 M+S V00 V17 S01
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (III) 63-110 205/50R17 A90 A16 A21 A58
5E 63-110 215/45R17 A33 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A90 Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 77-162 205/50R17 A90 R37 A16 A21 A57
5E 77-162 215/45R17 A33 R37 Car F24 Lim
e11*2007/46* 77-162 225/45R17 A90 R37 Npf S01
0243*00-19; 77-169 205/50R17 A90 M+S
e11*2007/46* 77-169 215/45R17 A33 M+S
0244*00-13 77-169 225/45R17 A90 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/50R17 A90 A16 A21 A58
5E 63-110 215/45R17 A33 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A90 Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/50R17 A90 R37 A16 A21 A57
5E 81-140 215/45R17 A33 R37 T87 T91 Car F24 Lim
e11*2007/46* 81-180 205/50R17 A90 M+S Npf S01
0243*20-26; 81-180 215/45R17 A33 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A90
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 205/55R17 A12 A16 A21
NX 81-110 215/50R17 A58 Car F23
e8*2007/46*0355*.. 81-110 225/50R17 KOV Lim NoE
NoP V17 S02
§22 54120*06
Skoda Octavia (IV) 110 205/55R17 Z16 A12 A16 A21
NX 110 215/50R17 Z16 A57 Car F24
e8*2007/46*0355*.. 110 225/50R17 Z16 KOV Lim
110-180 205/55R17 M+S MpH
110-180 215/50R17 M+S NoE V00 V17
110-180 225/50R17 M+S S02
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A12 A16 A21
(II) 103-118 225/45R17 M+S T91 A56 Car KMV
1Z 103-118 225/50R17 A01 K1c S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/50R17 A91 M+S A16 A21 A56
(III) 81-135 205/55R17 A12 M+S Car F24 S01
5E 81-135 215/50R17 A12 M+S
e11*2007/46* 81-135 225/45R17 A91 M+S
0243*00-19 81-135 225/50R17 A12
Skoda Octavia Scout 110-140 205/50R17 A91 M+S A16 A21 A56
(III) 110-140 205/55R17 A12 M+S Car F24 S01
5E 110-140 215/50R17 A12 M+S
e11*2007/46* 110-140 225/45R17 A91 M+S
0243*21-26; 110-140 225/50R17 A12
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 85, 110 205/55R17 A12 A16 A21
(IV) 85, 110 215/50R17 A58 Car F23
NX 85, 110 225/50R17 KMV NoE
e8*2007/46*0355*.. NoP V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110 205/55R17 A12 A16 A21
4x4 (IV) 110 215/50R17 A56 Car F24
NX 110 225/50R17 KMV NoE
e8*2007/46*0355*.. 110, 147 205/55R17 M+S NoP
110, 147 215/50R17 M+S S02
110, 147 225/50R17 M+S
Skoda Superb (II) 77-147 205/50R17 A90 T93 A16 A21 Car
3T 77-191 205/50R17 A90 M+S T93 Lim V17 S01
e11*2001/116* 77-191 225/45R17 A12 T94
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A16 A21 A57
5L 77-125 205/55R17 A12 M+S T91 T95 S01
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
77-81 205/50R17 A33 R37 T89 T93
§22 54120*06
77-81 205/55R17 A12 R37 T91 T95
VW Beetle, -/Cabrio 77-162 205/55R17 A90 R37 A16 A21 A58
(II) 77-162 215/50R17 A12 Cbo Flh S01
16 77-162 215/55R17 A12
e1*2007/46*0539*.. 77-162 225/50R17 A12
77-162 235/50R17 A12
VW Caddy (III) 51-125 205/50R17 K1a K2b T89 T93 A01 A12 A16
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 A21 A57 A59
e1*2001/116* 51-125 225/45R17 K1a K2b T91 T94 V00 V17 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1a T89 T93 A01 A12 A16
2K, 2KN 62-125 215/45R17 K1a T87 T91 A21 A57 A67
e1*2001/116* 62-125 225/45R17 K1a T91 T94 V00 V17 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/50R17 A91 K2b T89 T93 A01 A16 A21
2K, 2KN 55-110 225/45R17 A91 K2b T91 T94 A57 A59 V00
e1*2001/116* V17 S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Alltrack 55-110 205/50R17 A91 K2b T89 T93 A01 A16 A21
2K, 2KN 55-110 225/45R17 A91 K2b T91 T94 A57 KMV V00
e1*2001/116* V17 S01
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/50R17 A91 T93 A16 A21 A57
2K, 2KN 55-110 215/45R17 A31 T91 A67 V00 V17
e1*2001/116* 55-110 225/45R17 A91 T91 T94 S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (V) 55-90 205/55R17 A13 T91 T95 138 A16 A21 A58
SK 55-90 215/50R17 A01 A33 K2b T91 T95 138 A60 Car S02
e13*2018/858* 55-90 215/50R17 A33 K2h T91 T95 138
00002*..
§22 54120*06
55-90 215/55R17 A01 A33 K2b T94 T98 138
55-96 215/55R17 A33 K2h T94 T98 138
VW Caddy (V) 55-90 205/55R17 A13 R37 T91 T95 138 A16 A21 A58
SKN 55-90 215/50R17 A01 A33 K2b T91 T95 138 A60 Car S02
e13*2018/858* 55-90 215/50R17 A33 K2h T91 T95 138
00003*.. 55-90 215/55R17 A01 A33 K2b T94 T98 138
55-96 215/55R17 A33 K2h T94 T98 138
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A12 A16 A21
1T, 1t 75-130 215/50R17 M+S KMV V17 S01
e1*2001/116* 75-130 225/45R17 M+S
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A12 A16 A21 A58
AU 85, 100 215/45R17 A90 F24 V17 S01
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A12 A16 A21 A58
AU 85, 100 215/45R17 A90 F23 V17 S01
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
VW EOS 85-184 205/50R17 A12 R37 A16 A21 A58
1F 85-184 215/45R17 A33 R37 T87 T88 B03 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 A12 S01
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A12 M+S
85-191 215/45R17 A33 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/50R17 A01 K1a K1b R37 A12 A16 A21
1K 55-169 215/45R17 R37 T87 T88 V17 S01
e1*2001/116* 55-169 225/45R17 R03
0242*00-24 55-184 205/50R17 A01 K1a K1b M+S
55-184 215/45R17 M+S T87 T88
55-184 225/45R17 A01 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A12 A16 A21
1KM 59-147 215/45R17 A58 Car V17
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 S01
0328*00-14
VW Golf (VI) 59-173 205/50R17 A12 A16 A21
1K 59-173 215/45R17 T87 T91 V17 S01
e1*2001/116 59-173 225/45R17
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A16 A21
1K 188-199 215/45R17 T87 T88 V17 S01
e1*2001/116 188-199 225/45R17
§22 54120*06
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A12 A16 A21
1KM 59-118 215/45R17 T87 T88 Car V17 S01
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A16 A21 A57
AU, AUV, 1K, 1KM 63-169 215/45R17 A90 Car F24 Flh
e1*2007/46*0623*..; 63-169 225/45R17 A12 KOV NoE
e1*2007/46*0627*..; 63-213 205/50R17 A12 M+S V00
e1*2007/46* 63-213 215/45R17 A90 M+S V17 S01
0490*05-..; 63-213 225/45R17 A12 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 205/50R17 A12 A16 A21 A58
AU, AUV, 1K, 1KM 63-110 215/45R17 A90 Car F23 Flh
e1*2007/46*0623*..; 63-110 225/45R17 A12 KOV NoE
e1*2007/46*0627*..; V17 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/50R17 A12 A16 A21 A58
Hybrid 110 215/45R17 A90 F24 V17 S01
AU 110 225/45R17 A12
e1*2007/46*0623*11-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) R 206, 221 205/50R17 A12 A16 A21 A56
AU 206, 221 215/45R17 A90 F24 S01
e1*2007/46*0623*.. 206, 221 225/45R17 A12
- incl. Facelift 2017 206-228 205/50R17 A12 M+S
206-228 215/45R17 A90 M+S
206-228 225/45R17 A12 M+S
VW Golf (VII) R 213-228 205/50R17 A12 M+S A16 A21 A56
Variant 213-228 215/45R17 A90 M+S Car F24 S01
AUV 213-228 225/45R17 A12 M+S
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 205/50R17 A94 A16 A21 A57
CD, CDV 110 215/45R17 A90 Car F24 Flh
e1*2007/46*2014*..; 110 225/45R17 A12 KOV NoE
e1*2007/46*2180*.. 110, 140 205/50R17 A94 M+S NoP
- incl. Facelift 2024 110, 140 215/45R17 A90 M+S V00 V17 S02
110, 140 225/45R17 A12 M+S
VW Golf (VIII) /-Variant 66-96 205/50R17 A94 A16 A21 A58
CD, CDV 66-96 215/45R17 A90 Car F23 Flh
§22 54120*06
e1*2007/46*2014*..; 66-96 225/45R17 A12 KOV NoE
e1*2007/46*2180*.. NoP V17 S02
- incl. Facelift 2024
VW Golf (VIII) GTD 147 205/50R17 A94 M+S A16 A21 A58
CD 147 215/45R17 A90 M+S F24 Flh NoE
e1*2007/46*2014*.. 147 225/45R17 A12 M+S NoP S02
VW Golf (VIII) GTE 110, 130 205/50R17 A94 M+S A16 A21 A58
CD 110, 130 215/45R17 A90 M+S F24 Flh KOV
e1*2007/46*2014*.. 110, 130 225/45R17 A12 M+S V17 S02
- Plug-in Hybrid
- incl. Facelift 2024
VW Golf (VIII) GTI 180, 195 205/50R17 A90 M+S A16 A21 A58
CD 180, 195 215/45R17 A90 M+S F24 Flh NoE
e1*2007/46*2014*.. 180, 195 225/45R17 A94 M+S NoP S02
- incl. Facelift 2024
VW Golf (VIII) PHEV 110 205/50R17 A94 R37 A16 A21 A58
CD 110 205/50R17 A94 M+S F24 Flh KOV
e1*2007/46*2014*.. 110 215/45R17 A90 M+S V17 S02
- Plug-in Hybrid 110 215/45R17 A90 R37
- incl. Facelift 2024 110 225/45R17 A12 R37
110 225/45R17 A12 M+S
VW Golf Plus 55-125 205/50R17 A12 A16 A21
1KP 55-125 215/45R17 T87 T88 T91 A58 V17 S01
e1*2001/116*0304*..; 55-125 225/45R17
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 205/50R17 A12 A16 A21 A58
AUV, 1KM 63-85 215/45R17 A90 F23 V17 S01
e1*2007/46*0627*..; 63-85 225/45R17 A12
e1*2007/46*0492*08-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-110 205/50R17 A12 A16 A21 A58
AUV, 1KM 63-110 215/45R17 A90 F24 V17 S01
e1*2007/46*0627*..; 63-110 225/45R17 A12
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 A12 A16 A21
1KM 66-147 215/45R17 A58 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 S01
VW Jetta (VI) 77 - 155 205/50R17 A12 A16 A21
16, 16H 77 - 155 215/45R17 A58 Sth S01
e1*2007/46*0539*..; 77 - 155 225/45R17
e1*2007/46*0584*..
VW Passat (VI) 75-147 205/50R17 A12 R37 A16 A21 Lim
3C 75-147 215/45R17 A33 R37 T87 T88 T91 V17 S01
e1*2001/116* 75-147 215/50R17 A12
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A12 R70
VW Passat (VI) 184 205/50R17 A12 M+S A16 A21 Lim
3C 184 215/45R17 A33 M+S T87 T88 T91 V17 S01
§22 54120*06
e1*2001/116* 184 215/50R17 A12 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A12 M+S R70
VW Passat (VI) 75-147 205/50R17 A12 R37 T89 T93 A16 A21 Car
Variant 75-147 215/45R17 A33 R37 T87 T88 T91 V17 S01
3C 75-147 215/50R17 A12 T90
e1*2001/116* 75-147 225/45R17 A12 T90
0307*00-23 75-147 235/45R17 A12 R70
VW Passat (VI) 184 205/50R17 A12 M+S T93 A16 A21 Car
Variant 184 215/45R17 A33 M+S T91 S01
3C 184 215/50R17 A12 M+S T91
e1*2001/116* 184 225/45R17 A12 M+S T91
0307*00-23 184 235/45R17 A12 M+S R70
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A16 A21 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A12 T91 T95 S01
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A16 A21 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S01
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 12 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan (I) 66-150 225/45R17 K56 T90 T91 T93 T94 138 A01 A12 A16
7M 66-150 235/45R17 K2b K56 R70 T93 T94 T97 138 A21 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Touran (I) 66-125 205/50R17 A01 K1a K2b T89 T93 A12 A16 A21
1T 66-125 215/45R17 A01 K1a T87 T91 A58 Npf V17
e1*2001/116* 66-125 225/45R17 A01 K1a K2b S01
0211*00-22; 66-125 225/45R17 K1v K2h R09
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 A01 K2b T89 T93 A12 A16 A21
1T, 1t 66-130 205/50R17 K2h T89 T93 A58 Npf V17
e1*2001/116* 66-130 215/45R17 T91 S01
0211*23-35; 66-130 225/45R17 A01 K2b
e1*2007/46* 66-130 225/45R17 K2h
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 A91 A16 A21 A58
§22 54120*06
1T 81-140 215/50R17 A01 A12 K1a V17 S02
e1*2001/116* 81-140 215/55R17 A01 A12 K1a
0211*36-..; 81-140 225/50R17 A01 A12 K1a K2b K6g
e1*2007/46*0357*14-.. 81-140 235/50R17 A01 A12 K1c K2b K3c K6h
ab MJ 2016
VW T-ROC 81-140 205/55R17 A12 A16 A21
A1 81-140 205/60R17 A57 Flh S02
e13*2007/46*1845*.. 81-140 215/50R17
81-140 215/55R17
81-140 225/50R17
VW T-ROC Cabriolet 81-110 205/55R17 M+S A12 A16 A21
A1 81-110 205/60R17 M+S A58 Cbo S02
e13*2007/46*1845*.. 81-110 215/50R17
81-110 215/55R17
81-110 225/50R17
VW T-ROC R 221 215/55R17 M+S A12 A16 A21
A1 221 225/50R17 M+S A56 Flh S02
e13*2007/46*1845*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

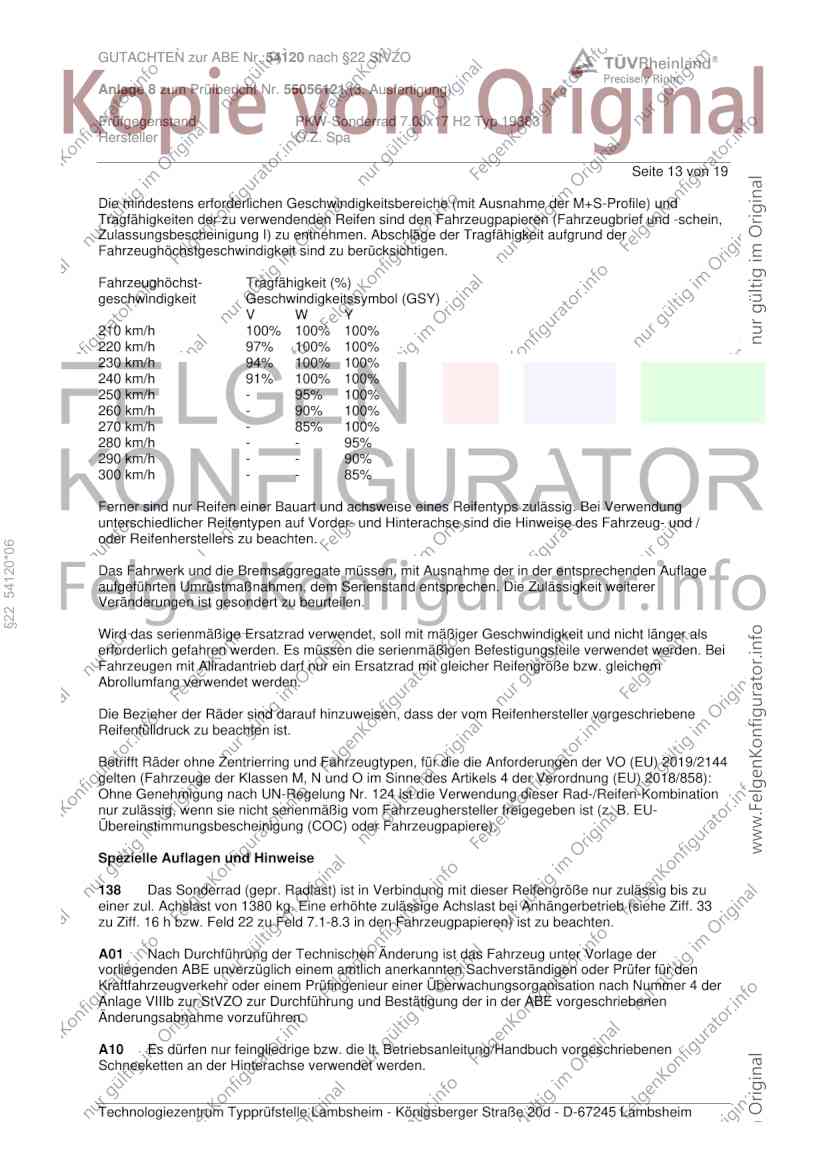

Seite 13 von 19
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§22 54120*06
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

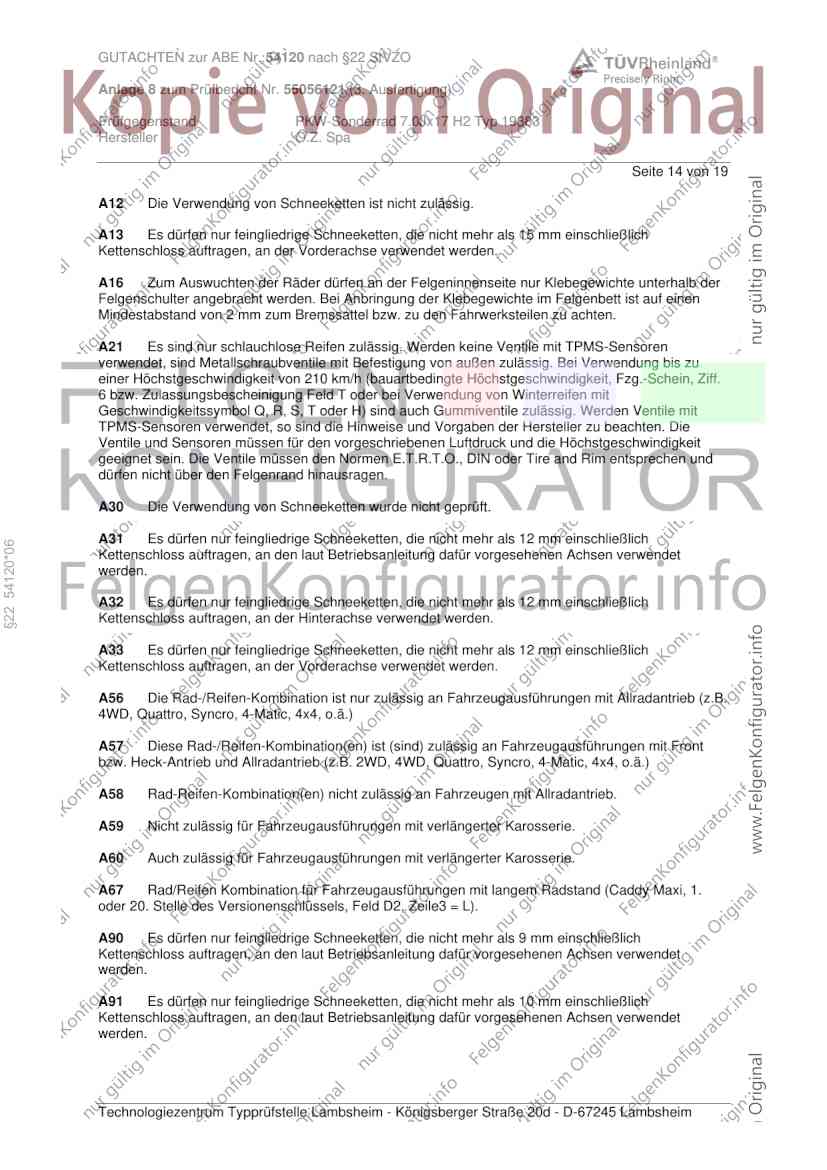

Seite 14 von 19
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§22 54120*06
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

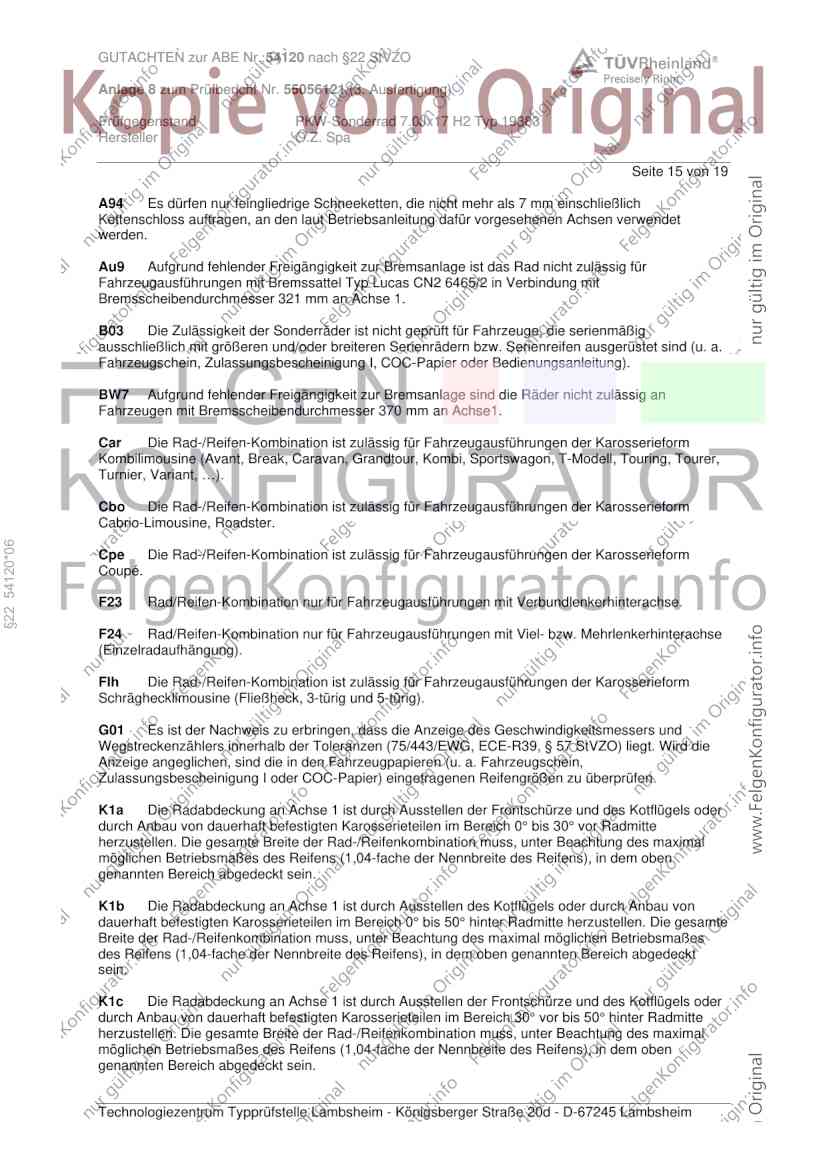

Seite 15 von 19
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
§22 54120*06
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

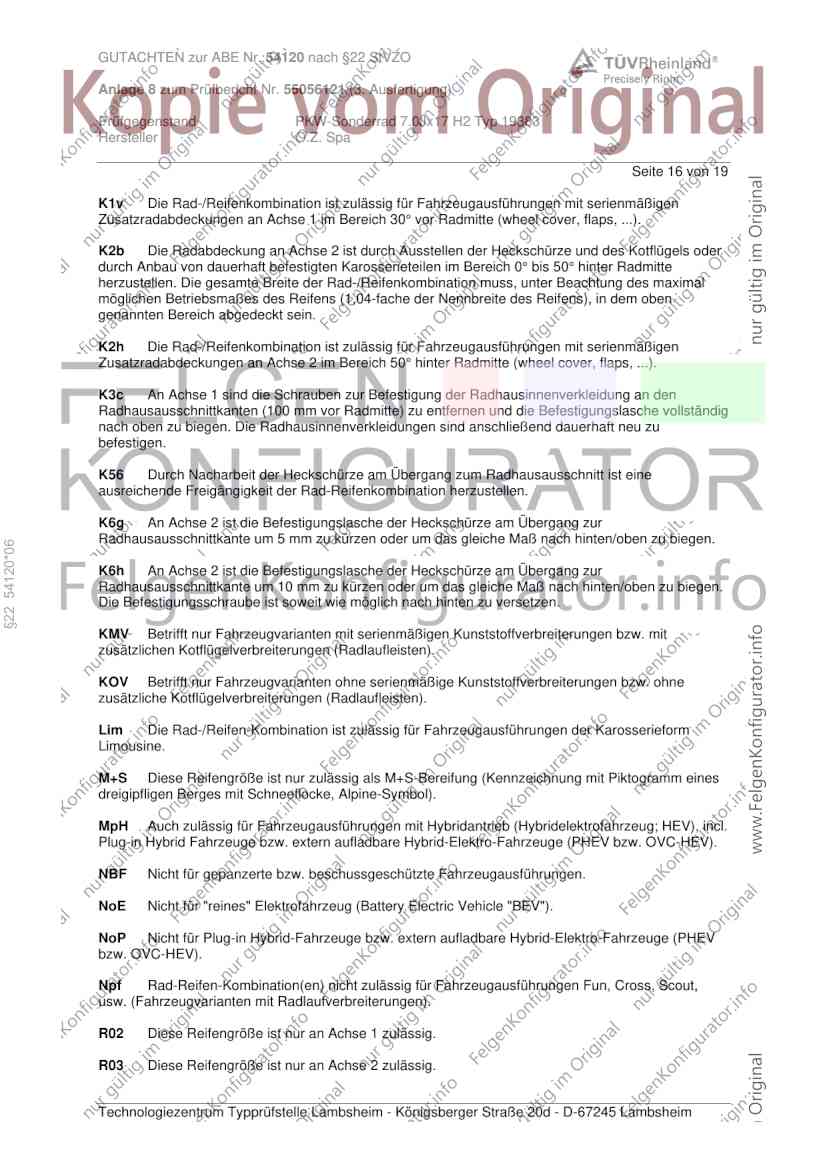

Seite 16 von 19
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§22 54120*06
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

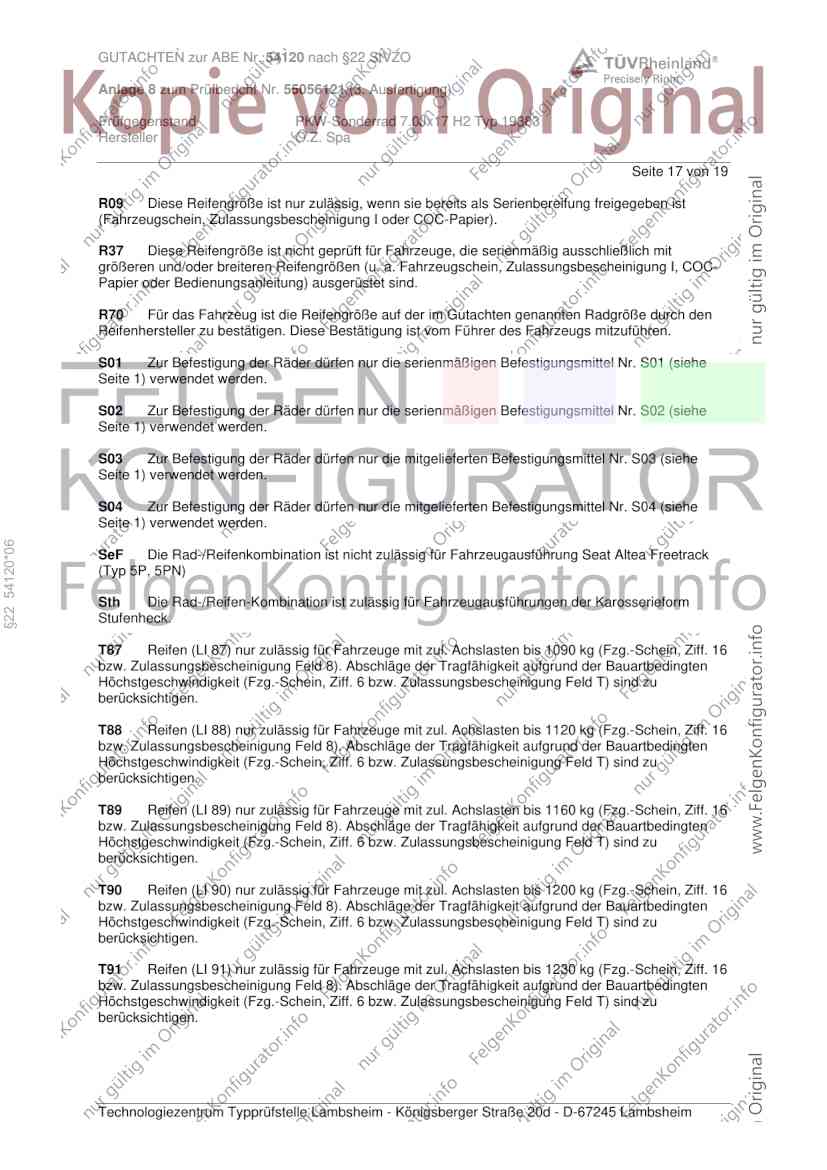

Seite 17 von 19
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§22 54120*06
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

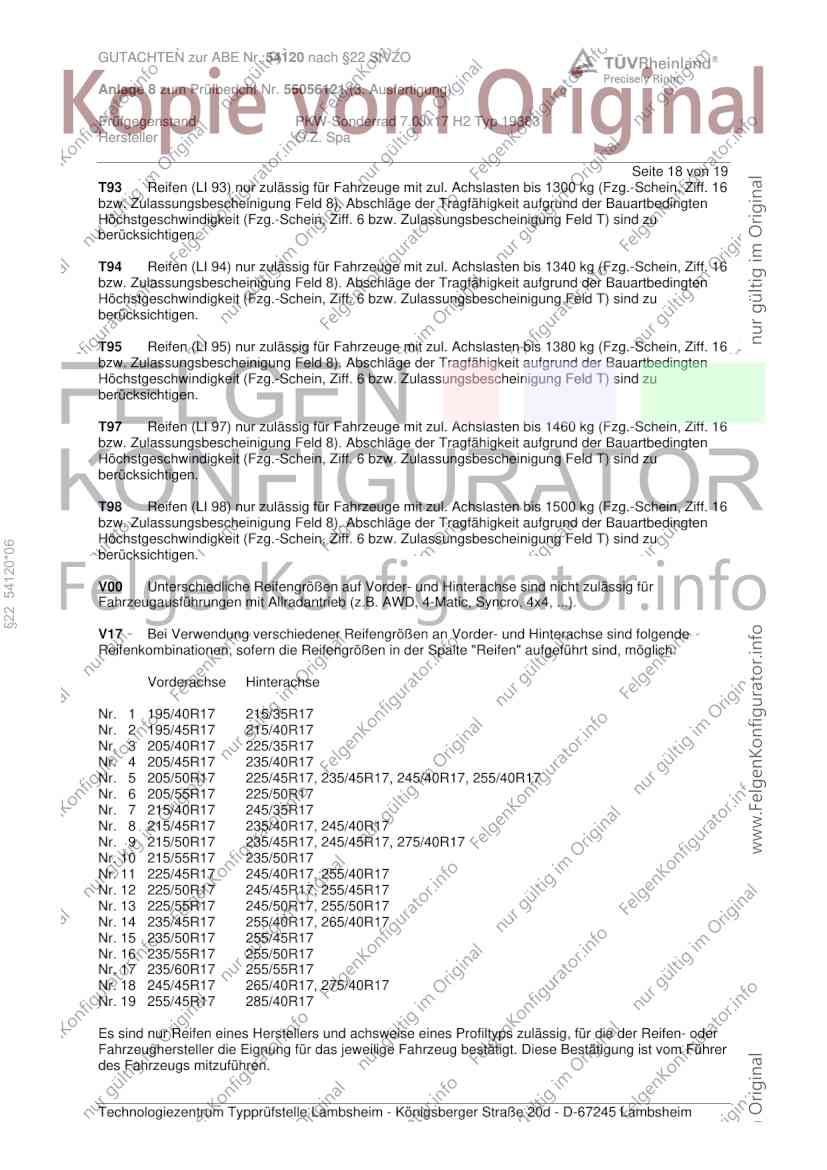

Seite 18 von 19
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 54120*06
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55056121 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

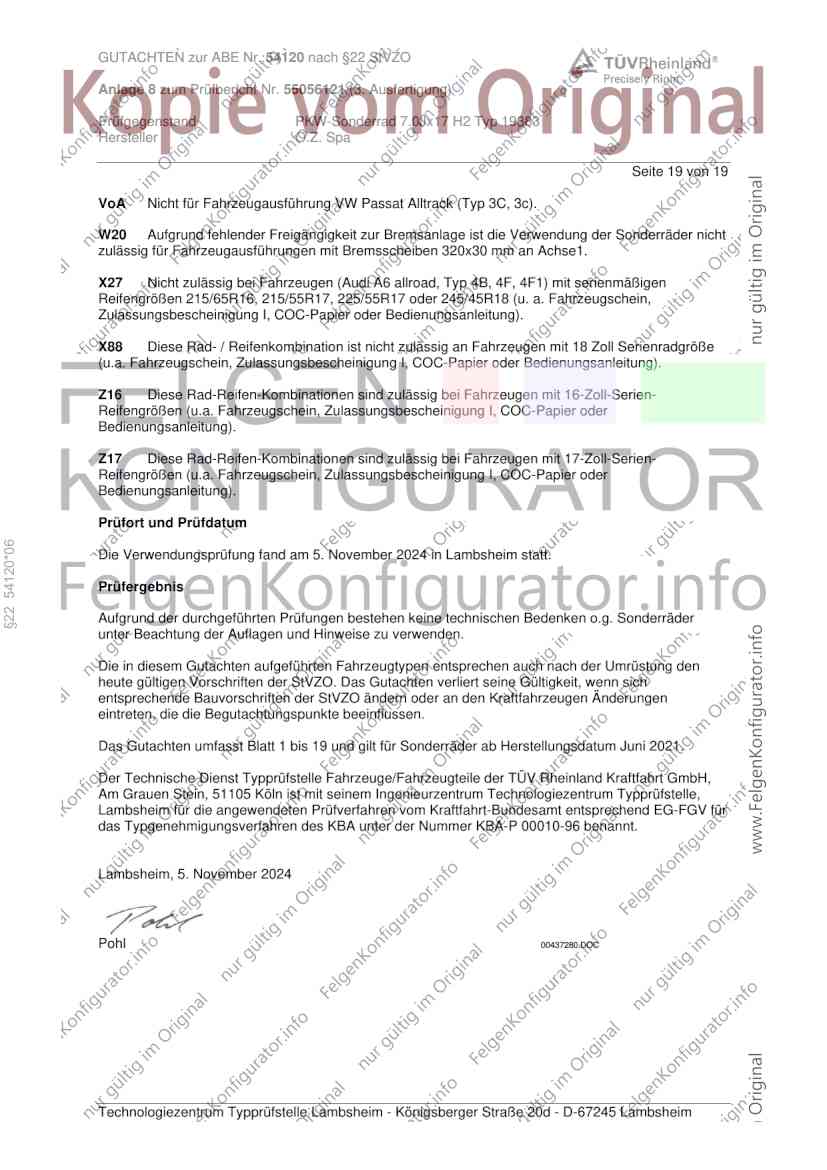

Seite 19 von 19
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
§22 54120*06
Die Verwendungsprüfung fand am 5. November 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2024
Pohl 00437280.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
