GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 19
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN16
Typ TN16-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5E TN16-8018 /5E/Ø72,6-Ø57,1 5/112/57,1 48 720 2100
Kennzeichnungen
KBA-Nummer 50599
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN16-8018 (s.o.)
Radgröße 8 J x 18 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
§22 50599*08
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 170 33
S04 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A14 A16
8V 77-140 225/35R18 T87 A19 A57 Cbo
e1*2007/46*0607*.. 77-140 225/40R18 F24 Lim S01
- Limousine / Cabrio 77-140 235/40R18 A01 G90
- incl. Facelift 2016 77-140 235/40R18 R69
Audi A3 77-92 215/40R18 T85 T89 A12 A14 A16
8V 77-92 225/35R18 T83 T87 A19 A58 Cbo
e1*2007/46*0607*.. 77-92 225/40R18 F23 Lim S01
- Limousine / Cabrio 77-92 235/40R18 A01 G90
- incl. Facelift 2016 77-92 235/40R18 R69
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 A12 A14 A16
8P 75-147 225/35R18 A01 K1a K56 T87 A19 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 A01 K1a K56 S01
Audi A3 Limousine 110 215/40R18 T85 T89 A12 A14 A16
GY 110 215/45R18 A19 A57 F24
e1*2007/46*2060*.. 110-147 215/40R18 M+S T85 T89 Lim NoE NoP
110-147 215/45R18 M+S V00 V18 S02
§22 50599*08
110-147 225/40R18
110-147 235/40R18
Audi A3 Sportback 110 215/40R18 T85 T89 A12 A14 A16
GY 110 215/45R18 A19 A57 F24
e1*2007/46*2060*.. 110-147 215/40R18 M+S T85 T89 Flh KOV NoE
110-147 215/45R18 M+S NoP V00 V18
110-147 225/40R18 S02
110-147 235/40R18
Audi A3 Sportback 81-96 215/40R18 T85 T89 A12 A14 A16
GY 81-96 215/45R18 A01 G01 A19 A58 F23
e1*2007/46*2060*.. 81-96 225/40R18 Flh KOV NoE
NoP S02
Audi A3 Sportback e-tron 110 215/40R18 T89 A12 A14 A16
8V 110 225/35R18 T87 A19 A58 F24
e1*2007/46*0607*.. 110 225/40R18 Flh S01
- incl. Facelift 2016
Audi A3 Sportback PHEV 110 215/40R18 R37 T89 A12 A14 A16
GY 110 215/45R18 R37 A19 A58 F24
e1*2007/46*2060*.. 110, 130 225/40R18 Flh KOV S02
- Plug-in Hybrid 110, 130 235/40R18
Audi A3, -/Sportback 184-195 225/40R18 K1a K56 T88 T89 A01 A12 A14
8P, 8PA A16 A19 Flh
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 A12 A14 A16
8P, 8PA, 8PB 66-147 225/35R18 A01 K1a K56 T87 A19 Flh S01
e1*2001/116*0217*..; 66-147 225/40R18 A01 K1a K56
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A12 A14 A16
8V 77-140 225/35R18 T83 T87 A19 A57 F24
e1*2007/46*0607*.. 77-140 225/40R18 Flh S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 215/40R18 T85 T89 A12 A14 A16
8V 77-96 225/35R18 A01 K6g K8h T83 T87 A19 A58 F23
e1*2007/46*0607*.. 77-96 225/40R18 A01 K6g K8h Flh S01
- incl. Facelift 2016
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A16
4F, 4F1 89-257 235/40R18 T91 T93 A19 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 T93 NBF V18 X27
e1*2001/116*0276*..; S01
§22 50599*08
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/40R18 A90 M+S T92 A14 A16 A19
8P A56 Flh S01
e1*2007/46*0615*..
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A14 A16
8V 206-228 225/40R18 A19 A56 Cbo
e1*2007/46*0607*.. 206-228 235/40R18 F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 215/40R18 M+S R37 T89 A12 A14 A16
GY 228 215/45R18 M+S R37 A19 A56 F24
e1*2007/46*2060*.. 228, 245 225/40R18 Lim NoP S02
228, 245 235/40R18
228, 245 245/35R18
Audi S3 Sportback 228 215/40R18 M+S R37 T89 A12 A14 A16
GY 228 215/45R18 M+S R37 A19 A56 F24
e1*2007/46*2060*.. 228, 245 225/40R18 Flh KOV NoP
228, 245 235/40R18 S02
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A14 A16
8V 206-228 225/40R18 A19 A56 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/40R18 A33 A14 A16 A19
8J 118-155 225/45R18 A33 A57 Cbo Cpe
e1*2001/116* 118-155 235/40R18 A12 S01
0369*00-16; 118-155 245/40R18 A12
0374*00-01; 118-200 225/40R18 A33 M+S
0375*00 118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A12 M+S
Audi TT (III) 132-169 225/40R18 A33 A14 A16 A19
8J 132-169 225/45R18 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A12 V00 V18 S01
0369*17-.. 132-169 245/40R18 A12
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/40R18 K2b K56 T91 T92 A01 A12 A14
WGR 66-150 235/40R18 K2c K56 T91 T93 T95 A16 A19 S03
e1*93/81,95/54,
2001/116*0024*..
§22 50599*08
Ford Tourneo Connect 55-90 215/45R18 T89 T93 144 A12 A14 A16
SK A19 A58 A60
e13*2018/858* Car S02
00270*..
Ford Transit/Tourneo 55-90 215/45R18 T93 A12 A14 A16
Connect A19 A58 A60
SKN Car S02
e13*2018/858*
00342*..
MG4 Electric 54, 68 215/45R18 A10 T93 A14 A16 A19
SEH3 54, 68 225/40R18 A10 T92 A58 Flh V18
e4*2018/858*00093*.. 54, 68 225/45R18 A12 X88 S04
- Elektro 54, 68 235/40R18 A12
54, 68 245/40R18 A12
MG4 Electric 68 235/45R18 A10 A14 A16 A19
SEH3 68 245/40R18 A32 A58 Flh Z18
e4*2018/858*00093*.. S04
- Elektro
- 18 Zoll-Serie
Cupra Leon 110 225/40R18 M+S A12 A14 A16
KL 110 235/40R18 M+S A19 A58 Car
e9*2007/46*3167*28-.. F24 Flh NoP
- incl. Sportstourer S02
- ab Facelift 2024
Cupra Leon 110 225/40R18 A12 A14 A16
KL A19 A58 Car
e9*2007/46*3167*28-.. F23 Flh NoE
- incl. Sportstourer NoP S02
- ab Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Leon PHEV 110 225/40R18 A12 A14 A16
KL 110 235/40R18 A19 A58 BW7
e9*2007/46*3167*28-.. 110, 130 225/40R18 M+S Car F24 Flh
- Plug-in Hybrid 110, 130 235/40R18 M+S Z18 S02
- incl. Sportstourer
- ab Facelift 2024
Cupra Leon VZ 221, 245 225/40R18 A12 A14 A16
KL 221, 245 235/40R18 A19 A57 BW7
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Seat Alhambra 66-150 225/40R18 K2b K56 T91 T92 A01 A12 A14
7MS 66-150 235/40R18 K2c K56 T91 T93 T95 A16 A19 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A14
5P, 5PN 63-155 225/35R18 K1c T83 T87 A16 A19 A60
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 Flh KOV SeF
§22 50599*08
e9*2007/46*0012*.. Sth S01
Seat Cupra Born 70 215/55R18 R70 A12 A14 A16
K1 70 235/50R18 A01 K2b R03 A19 A58 Flh
e9*2018/858*04001*.. 70 235/50R18 K2h R03 V18 Z18 S01
- Elektro
Seat Cupra Leon 180-221 225/40R18 A12 A14 A16
KL 180-221 235/40R18 A19 A57 BW7
e9*2007/46* 180-228 225/40R18 M+S Car F24 Flh
3167*00-27 180-228 235/40R18 M+S NoP Z18 S02
- incl. Sportstourer
Seat Cupra Leon PHEV 110 225/40R18 M+S A12 A14 A16
KL 110 225/40R18 R09 A19 A58 BW7
e9*2007/46* 110 235/40R18 M+S Car F24 Flh
3167*00-27 110 235/40R18 R37 Z18 S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A14 A16
1P, 1PN 63-155 225/35R18 R37 T83 T87 A19 A58 Flh
e9*2001/116*0052*..; 63-195 225/40R18 S01
e9*2007/46*0013*..
Seat Leon 63 - 110 215/40R18 T85 A12 A14 A16
5F 63 - 110 225/35R18 T83 A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 F23 Flh KOV
S01
Seat Leon 81-140 215/40R18 T85 T89 A12 A14 A16
5F 81-140 225/35R18 T83 T87 A19 Car F24
e9*2007/46*0094*.. 81-140 225/40R18 Flh KOV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 85, 110 215/40R18 T85 T89 A12 A14 A16
KL 85, 110 225/40R18 A19 A58 Car
e9*2007/46*3167*28-.. F23 Flh NoE
- incl. Sportstourer NoP S02
- ab Facelift 2024
Seat Leon / Cupra Leon 66-110 215/40R18 T85 T89 A12 A14 A16
KL 66-110 225/35R18 T83 T87 A19 A58 Car
e9*2007/46* 66-110 225/40R18 F23 Flh KOV
3167*00-27 NoE NoP S02
- incl. Sportstourer
Seat Leon / Cupra Leon 110 215/40R18 R37 T89 A12 A14 A16
KL 110, 140 215/40R18 M+S R37 T85 T89 A19 A57 Car
e9*2007/46* 110, 140 225/40R18 F24 Flh KOV
3167*00-27 NoE NoP S02
- incl. Sportstourer
Seat Leon Cupra 195,206 215/40R18 T85 T89 A12 A14 A16
5F 195-221 225/40R18 A19 A57 BW7
e9*2007/46*0094*.. Car F24 Flh
§22 50599*08
S01
Seat Leon PHEV 110 215/40R18 M+S T89 A12 A14 A16
KL 110 225/40R18 A19 A58 Car
e9*2007/46* F24 Flh KOV
3167*00-27 S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon PHEV 110 225/40R18 A12 A14 A16
KL A19 A58 Car
e9*2007/46*3167*28-.. F24 Flh S02
- Plug-in Hybrid
- incl. Sportstourer
- ab Facelift 2024
Seat Leon X-Perience 81-135 215/45R18 A12 A14 A16
5F 81-135 225/40R18 A19 A56 Car
e9*2007/46*0094*.. F24 KMV S01
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A14 A16
1Z 55-147 225/40R18 T88 T89 T91 A19 Car Lim
e11*2001/116*0230*..; Npf S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A12 A14 A16
5E 63-110 225/35R18 T87 A19 A58 Car
e11*2007/46* 63-110 225/40R18 F23 Lim Npf
0243*00-19; 63-110 235/35R18 V18 S01
e11*2007/46* 63-110 235/40R18
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 235/35R18 A58 A12 A14 A16
5E 132-169 235/40R18 A58 A19 Car F24
e11*2007/46* 77-169 215/40R18 A57 T85 T89 Lim Npf S01
0243*00-19; 77-169 225/35R18 A57 T87
e11*2007/46* 77-169 225/40R18 A57
0244*00-13
Skoda Octavia (III) 63-110 215/40R18 T85 T89 A12 A14 A16
5E 63-110 225/35R18 T83 T87 A19 A58 Car
e11*2007/46* 63-110 225/40R18 F23 Lim Npf
0243*20-26; 63-110 235/35R18 A01 K2b V18 S01
e11*2007/46* 63-110 235/40R18 A01 K2b
0244*14-..; 63-110 245/35R18 A01 K2b K8g R03
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/40R18 R37 T85 T89 A12 A14 A16
5E 81-140 225/35R18 R37 T83 T87 A19 A57 Car
e11*2007/46* 81-180 215/40R18 M+S T85 T89 F24 Lim Npf
0243*20-26; 81-180 225/40R18 T88 T92 V00 V18 S01
§22 50599*08
e11*2007/46* 81-180 235/35R18 A01 K2b K6g K8e T86 T90
0244*14-..; 81-180 235/40R18 A01 K2b K6g K8e
e8*2007/46*0318*.. 81-180 245/35R18 A01 K2a K2b K6h K6i K8m R03
ab Facelift 2017 T88 T92
Skoda Octavia (IV) 81-110 215/45R18 A12 A14 A16
NX 81-110 225/45R18 A19 A58 Car
e8*2007/46*0355*.. 81-110 235/40R18 R03 F23 KOV Lim
81-110 245/40R18 R03 NoE NoP V18
S02
Skoda Octavia (IV) 110 215/45R18 Z16 A12 A14 A16
NX 110 235/40R18 R03 Z16 A19 A57 Car
e8*2007/46*0355*.. 110-195 215/45R18 M+S F24 KOV Lim
110-195 225/45R18 MpH NoE V00
V18 S02
Skoda Octavia Scout (II) 103-118 225/45R18 A12 A14 A16
1Z 103-118 235/40R18 A01 K1a A19 A56 Car
e11*2001/116* KMV S01
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout (IV) 85, 110 215/45R18 A12 A14 A16
NX 85, 110 225/45R18 A19 A58 Car
e8*2007/46*0355*.. 85, 110 235/40R18 R03 F23 KMV NoE
NoP V18 S02
Skoda Octavia Scout 4x4 110 215/45R18 A12 A14 A16
(IV) 110, 147 215/45R18 M+S A19 A56 Car
NX 110, 147 225/45R18 F24 KMV NoE
e8*2007/46*0355*.. NoP S02

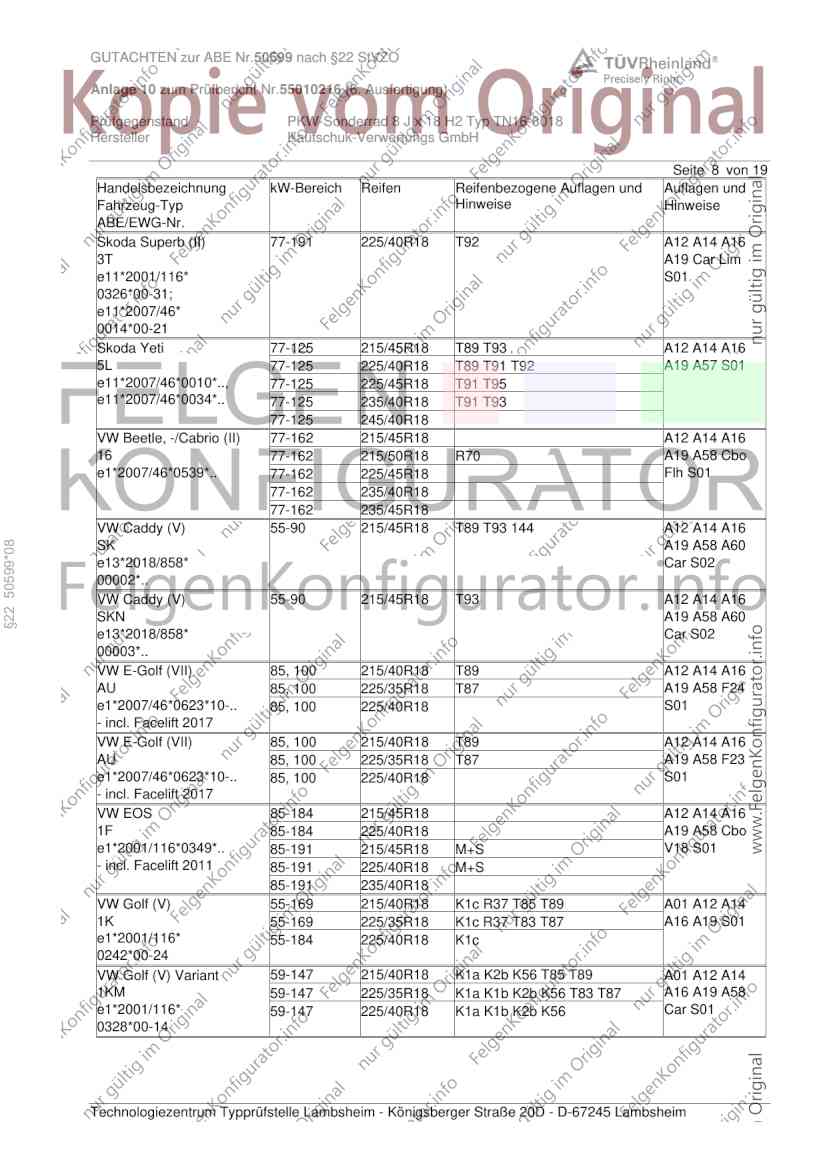

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-191 225/40R18 T92 A12 A14 A16
3T A19 Car Lim
e11*2001/116* S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A14 A16
5L 77-125 225/40R18 T89 T91 T92 A19 A57 S01
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18
VW Beetle, -/Cabrio (II) 77-162 215/45R18 A12 A14 A16
16 77-162 215/50R18 R70 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 225/45R18 Flh S01
77-162 235/40R18
77-162 235/45R18
VW Caddy (V) 55-90 215/45R18 T89 T93 144 A12 A14 A16
SK A19 A58 A60
§22 50599*08
e13*2018/858* Car S02
00002*..
VW Caddy (V) 55-90 215/45R18 T93 A12 A14 A16
SKN A19 A58 A60
e13*2018/858* Car S02
00003*..
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A14 A16
AU 85, 100 225/35R18 T87 A19 A58 F24
e1*2007/46*0623*10-.. 85, 100 225/40R18 S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A14 A16
AU 85, 100 225/35R18 T87 A19 A58 F23
e1*2007/46*0623*10-.. 85, 100 225/40R18 S01
- incl. Facelift 2017
VW EOS 85-184 215/45R18 A12 A14 A16
1F 85-184 225/40R18 A19 A58 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 M+S V18 S01
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c R37 T83 T87 A16 A19 S01
e1*2001/116* 55-184 225/40R18 K1c
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K2b K56 T85 T89 A01 A12 A14
1KM 59-147 225/35R18 K1a K1b K2b K56 T83 T87 A16 A19 A58
e1*2001/116* 59-147 225/40R18 K1a K1b K2b K56 Car S01
0328*00-14

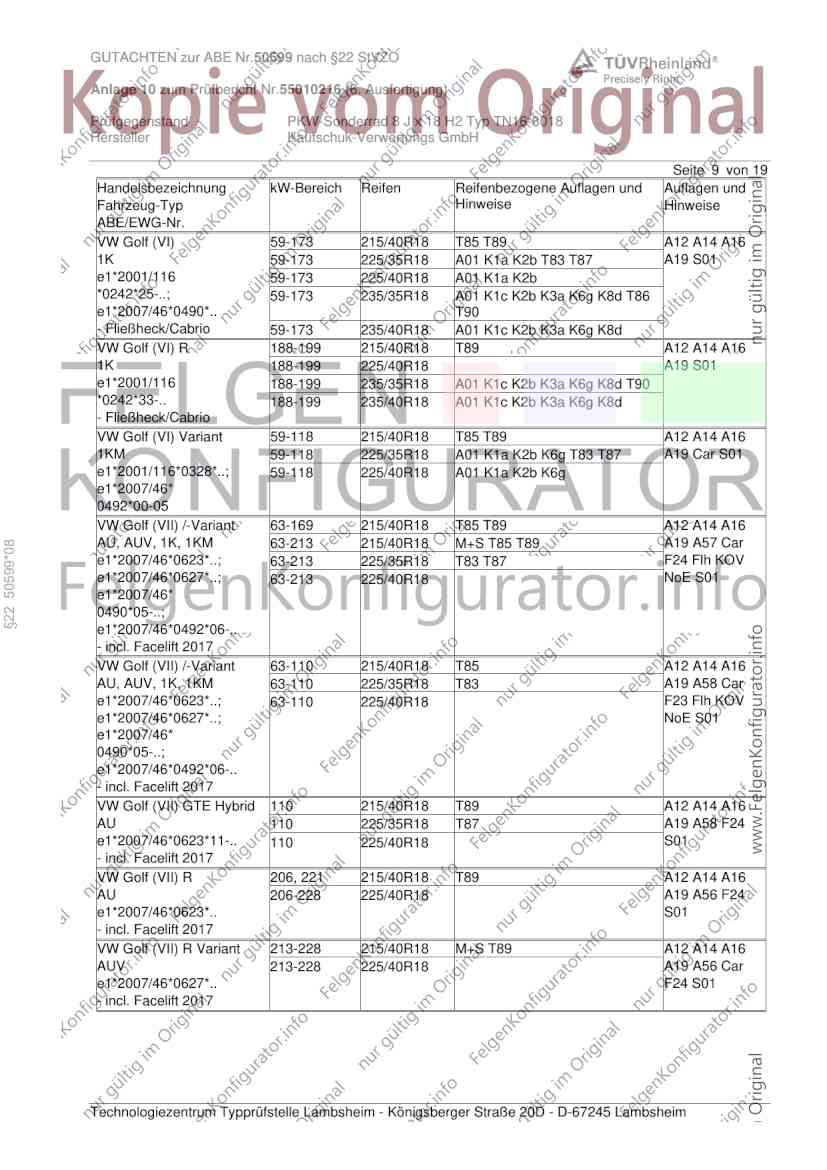

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 215/40R18 T85 T89 A12 A14 A16
1K 59-173 225/35R18 A01 K1a K2b T83 T87 A19 S01
e1*2001/116 59-173 225/40R18 A01 K1a K2b
*0242*25-..; 59-173 235/35R18 A01 K1c K2b K3a K6g K8d T86
e1*2007/46*0490*.. T90
- Fließheck/Cabrio 59-173 235/40R18 A01 K1c K2b K3a K6g K8d
VW Golf (VI) R 188-199 215/40R18 T89 A12 A14 A16
1K 188-199 225/40R18 A19 S01
e1*2001/116 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90
*0242*33-.. 188-199 235/40R18 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 T85 T89 A12 A14 A16
1KM 59-118 225/35R18 A01 K1a K2b K6g T83 T87 A19 Car S01
e1*2001/116*0328*..; 59-118 225/40R18 A01 K1a K2b K6g
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A12 A14 A16
AU, AUV, 1K, 1KM 63-213 215/40R18 M+S T85 T89 A19 A57 Car
§22 50599*08
e1*2007/46*0623*..; 63-213 225/35R18 T83 T87 F24 Flh KOV
e1*2007/46*0627*..; 63-213 225/40R18 NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 215/40R18 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-110 225/35R18 T83 A19 A58 Car
e1*2007/46*0623*..; 63-110 225/40R18 F23 Flh KOV
e1*2007/46*0627*..; NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE Hybrid 110 215/40R18 T89 A12 A14 A16
AU 110 225/35R18 T87 A19 A58 F24
e1*2007/46*0623*11-.. 110 225/40R18 S01
- incl. Facelift 2017
VW Golf (VII) R 206, 221 215/40R18 T89 A12 A14 A16
AU 206-228 225/40R18 A19 A56 F24
e1*2007/46*0623*.. S01
- incl. Facelift 2017
VW Golf (VII) R Variant 213-228 215/40R18 M+S T89 A12 A14 A16
AUV 213-228 225/40R18 A19 A56 Car
e1*2007/46*0627*.. F24 S01
- incl. Facelift 2017

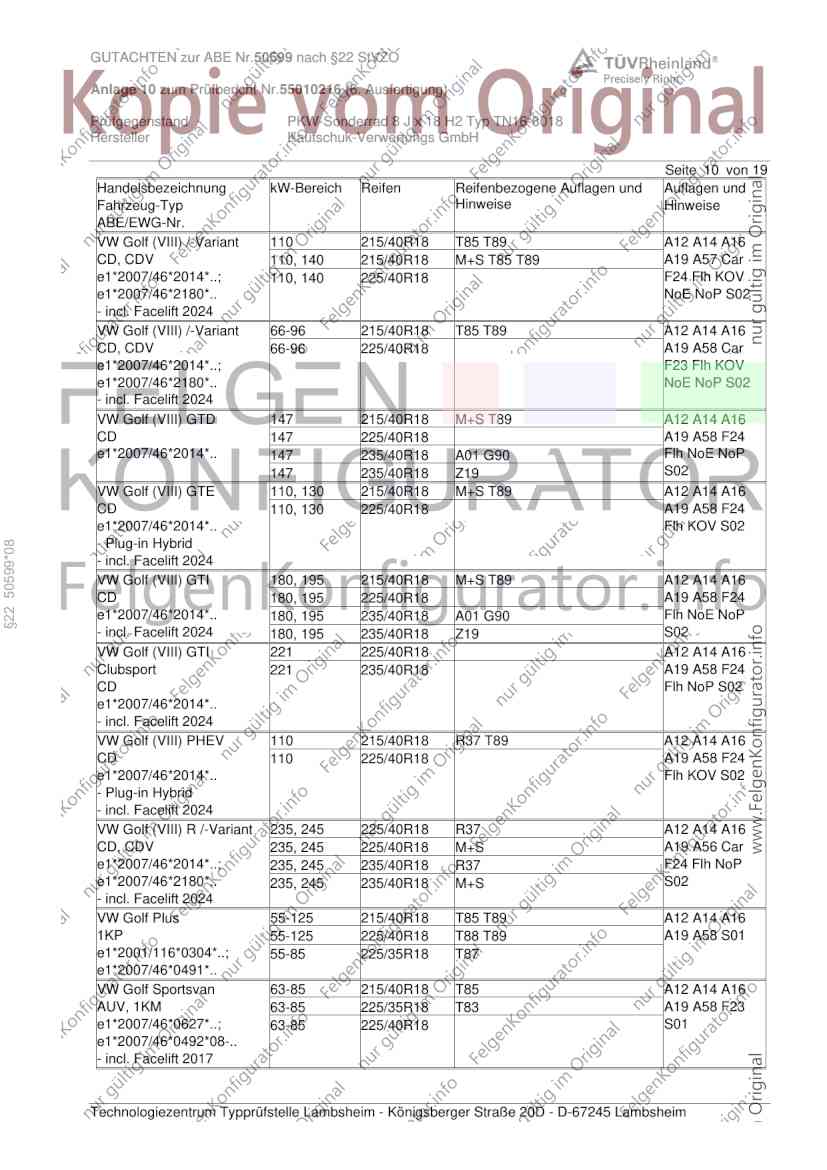

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) /-Variant 110 215/40R18 T85 T89 A12 A14 A16
CD, CDV 110, 140 215/40R18 M+S T85 T89 A19 A57 Car
e1*2007/46*2014*..; 110, 140 225/40R18 F24 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
- incl. Facelift 2024
VW Golf (VIII) /-Variant 66-96 215/40R18 T85 T89 A12 A14 A16
CD, CDV 66-96 225/40R18 A19 A58 Car
e1*2007/46*2014*..; F23 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
- incl. Facelift 2024
VW Golf (VIII) GTD 147 215/40R18 M+S T89 A12 A14 A16
CD 147 225/40R18 A19 A58 F24
e1*2007/46*2014*.. 147 235/40R18 A01 G90 Flh NoE NoP
147 235/40R18 Z19 S02
VW Golf (VIII) GTE 110, 130 215/40R18 M+S T89 A12 A14 A16
CD 110, 130 225/40R18 A19 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
§22 50599*08
- incl. Facelift 2024
VW Golf (VIII) GTI 180, 195 215/40R18 M+S T89 A12 A14 A16
CD 180, 195 225/40R18 A19 A58 F24
e1*2007/46*2014*.. 180, 195 235/40R18 A01 G90 Flh NoE NoP
- incl. Facelift 2024 180, 195 235/40R18 Z19 S02
VW Golf (VIII) GTI 221 225/40R18 A12 A14 A16
Clubsport 221 235/40R18 A19 A58 F24
CD Flh NoP S02
e1*2007/46*2014*..
- incl. Facelift 2024
VW Golf (VIII) PHEV 110 215/40R18 R37 T89 A12 A14 A16
CD 110 225/40R18 A19 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
- incl. Facelift 2024
VW Golf (VIII) R /-Variant 235, 245 225/40R18 R37 A12 A14 A16
CD, CDV 235, 245 225/40R18 M+S A19 A56 Car
e1*2007/46*2014*..; 235, 245 235/40R18 R37 F24 Flh NoP
e1*2007/46*2180*.. 235, 245 235/40R18 M+S S02
- incl. Facelift 2024
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A14 A16
1KP 55-125 225/40R18 T88 T89 A19 A58 S01
e1*2001/116*0304*..; 55-85 225/35R18 T87
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A14 A16
AUV, 1KM 63-85 225/35R18 T83 A19 A58 F23
e1*2007/46*0627*..; 63-85 225/40R18 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017

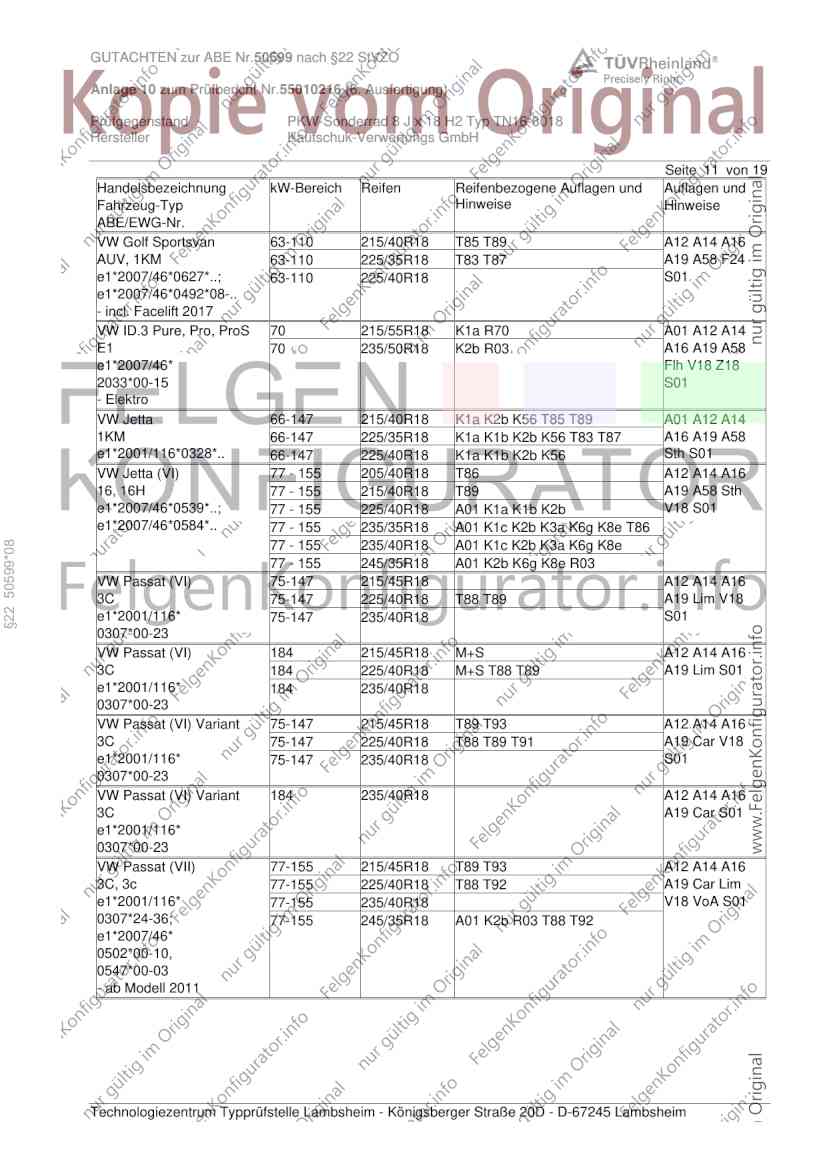

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-110 215/40R18 T85 T89 A12 A14 A16
AUV, 1KM 63-110 225/35R18 T83 T87 A19 A58 F24
e1*2007/46*0627*..; 63-110 225/40R18 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW ID.3 Pure, Pro, ProS 70 215/55R18 K1a R70 A01 A12 A14
E1 70 235/50R18 K2b R03 A16 A19 A58
e1*2007/46* Flh V18 Z18
2033*00-15 S01
- Elektro
VW Jetta 66-147 215/40R18 K1a K2b K56 T85 T89 A01 A12 A14
1KM 66-147 225/35R18 K1a K1b K2b K56 T83 T87 A16 A19 A58
e1*2001/116*0328*.. 66-147 225/40R18 K1a K1b K2b K56 Sth S01
VW Jetta (VI) 77 - 155 205/40R18 T86 A12 A14 A16
16, 16H 77 - 155 215/40R18 T89 A19 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1a K1b K2b V18 S01
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
§22 50599*08
77 - 155 245/35R18 A01 K2b K6g K8e R03
VW Passat (VI) 75-147 215/45R18 A12 A14 A16
3C 75-147 225/40R18 T88 T89 A19 Lim V18
e1*2001/116* 75-147 235/40R18 S01
0307*00-23
VW Passat (VI) 184 215/45R18 M+S A12 A14 A16
3C 184 225/40R18 M+S T88 T89 A19 Lim S01
e1*2001/116* 184 235/40R18
0307*00-23
VW Passat (VI) Variant 75-147 215/45R18 T89 T93 A12 A14 A16
3C 75-147 225/40R18 T88 T89 T91 A19 Car V18
e1*2001/116* 75-147 235/40R18 S01
0307*00-23
VW Passat (VI) Variant 184 235/40R18 A12 A14 A16
3C A19 Car S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A14 A16
3C, 3c 77-155 225/40R18 T88 T92 A19 Car Lim
e1*2001/116* 77-155 235/40R18 V18 VoA S01
0307*24-36; 77-155 245/35R18 A01 K2b R03 T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011

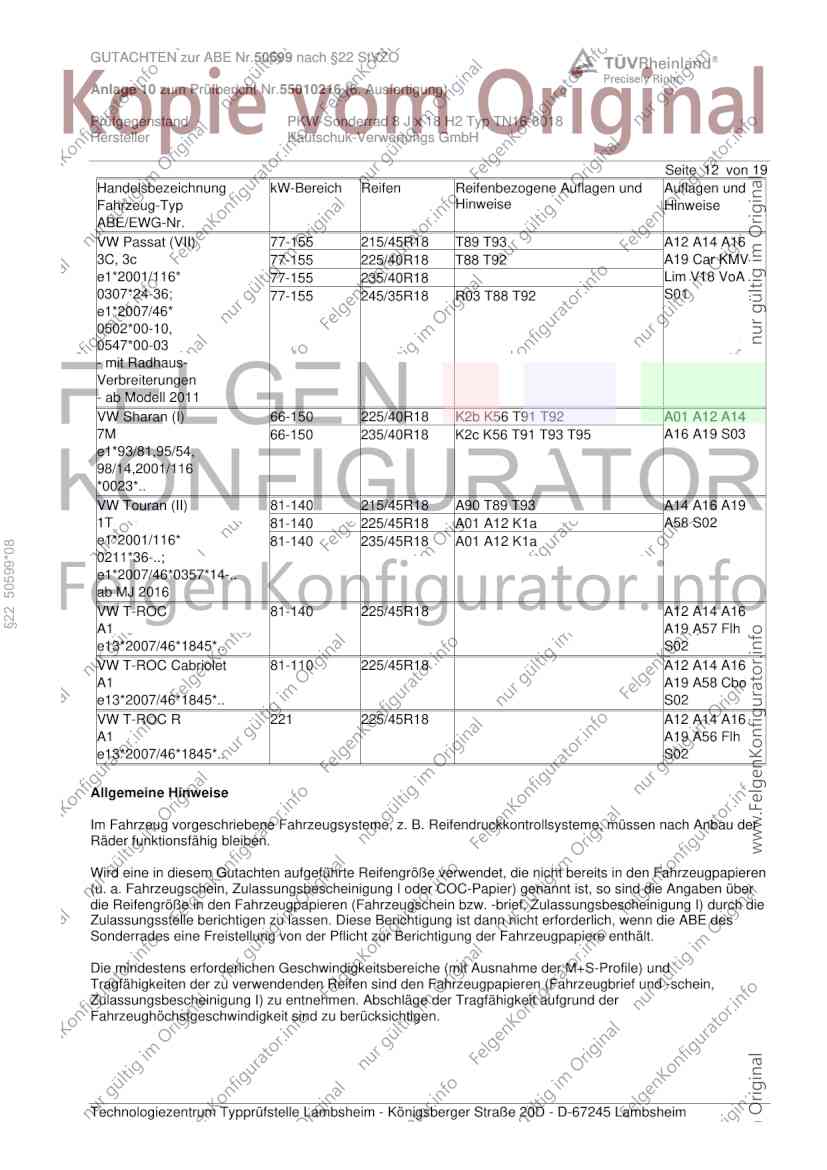

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A14 A16
3C, 3c 77-155 225/40R18 T88 T92 A19 Car KMV
e1*2001/116* 77-155 235/40R18 Lim V18 VoA
0307*24-36; 77-155 245/35R18 R03 T88 T92 S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Sharan (I) 66-150 225/40R18 K2b K56 T91 T92 A01 A12 A14
7M 66-150 235/40R18 K2c K56 T91 T93 T95 A16 A19 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Touran (II) 81-140 215/45R18 A90 T89 T93 A14 A16 A19
1T 81-140 225/45R18 A01 A12 K1a A58 S02
e1*2001/116* 81-140 235/45R18 A01 A12 K1a
§22 50599*08
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 81-140 225/45R18 A12 A14 A16
A1 A19 A57 Flh
e13*2007/46*1845*.. S02
VW T-ROC Cabriolet 81-110 225/45R18 A12 A14 A16
A1 A19 A58 Cbo
e13*2007/46*1845*.. S02
VW T-ROC R 221 225/45R18 A12 A14 A16
A1 A19 A56 Flh
e13*2007/46*1845*.. S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH

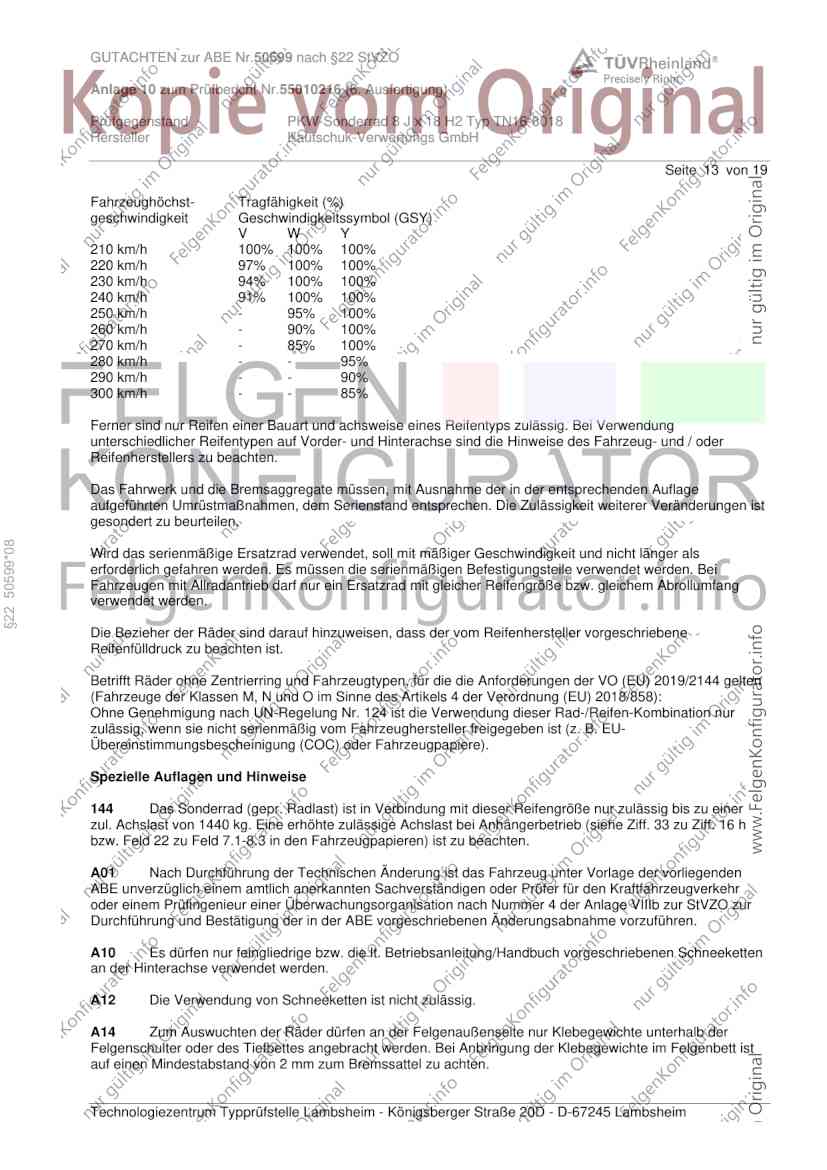

Seite 13 von 19
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 50599*08
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH

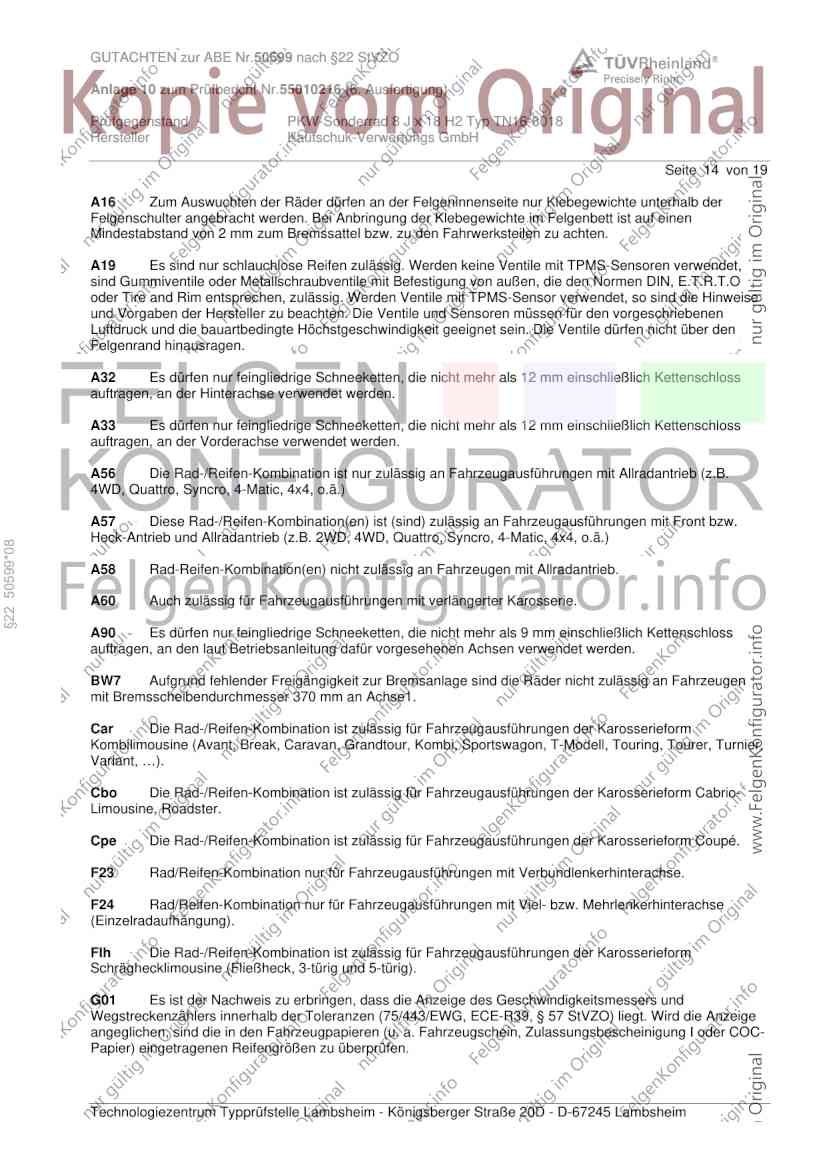

Seite 14 von 19
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 50599*08
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH

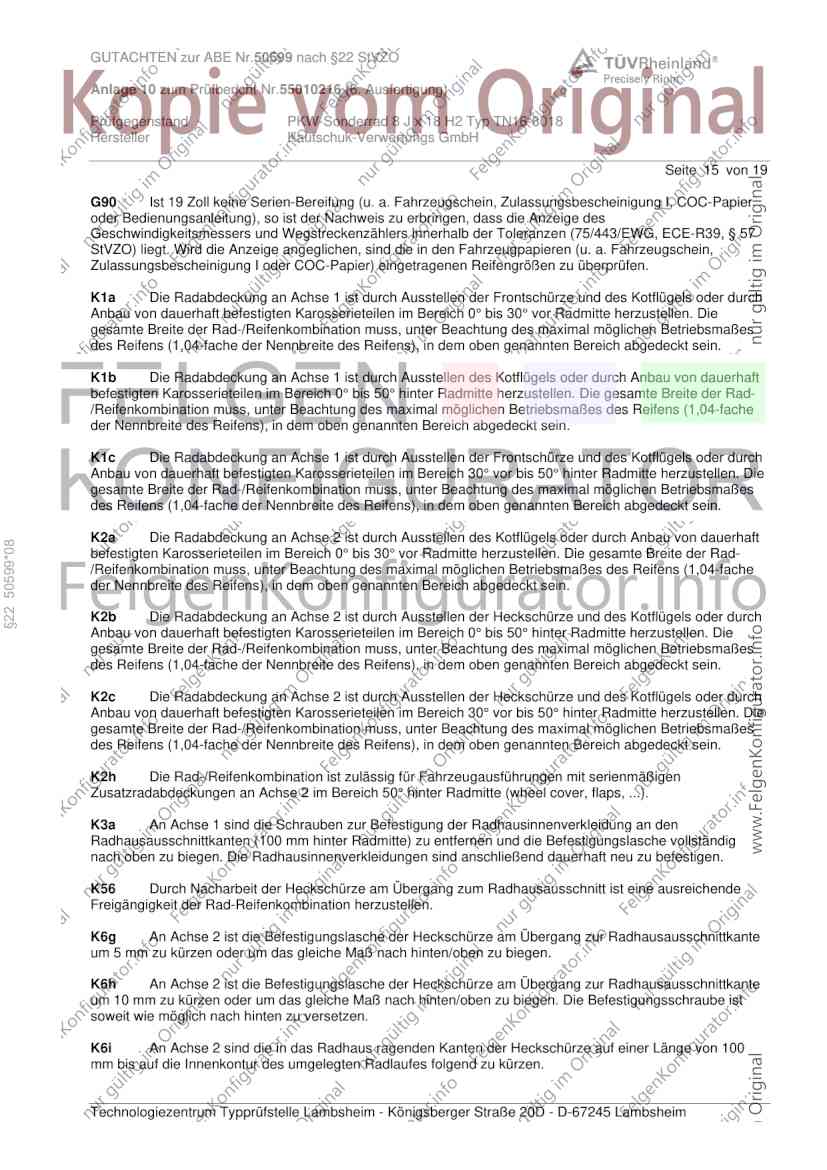

Seite 15 von 19
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§22 50599*08
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH

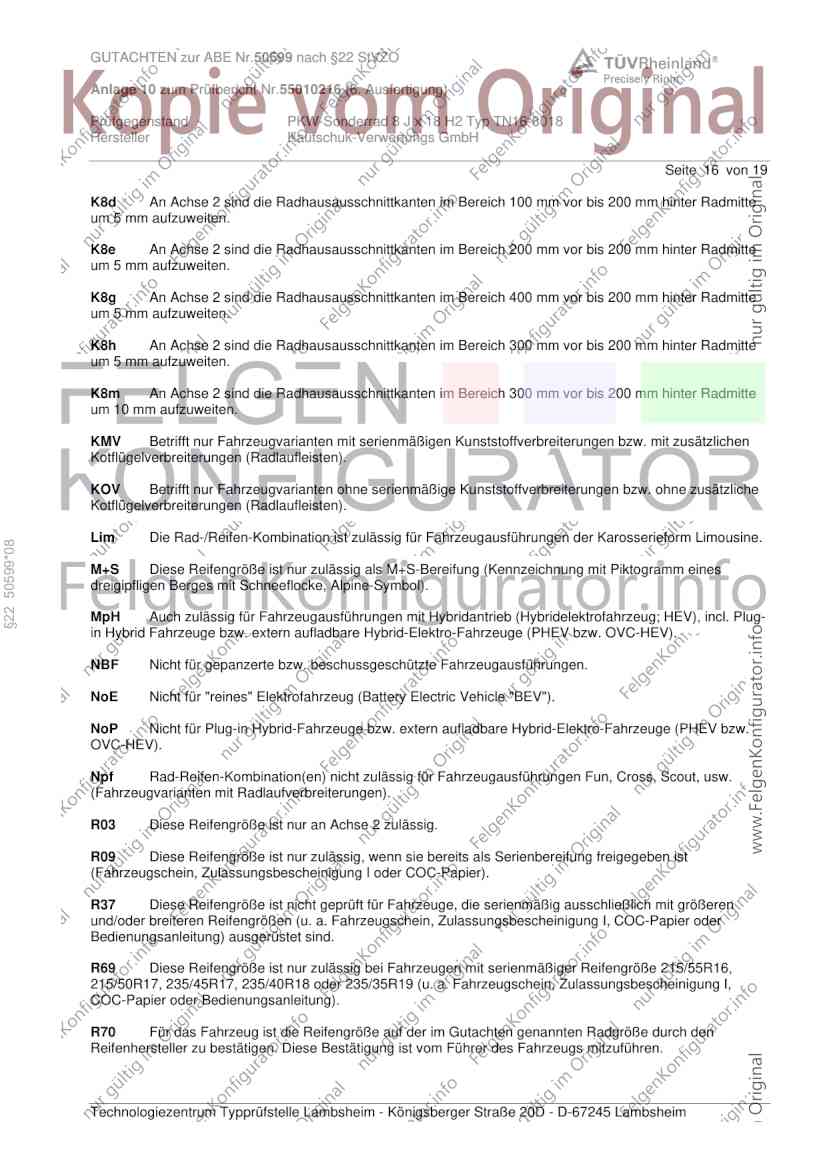

Seite 16 von 19
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
§22 50599*08
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO

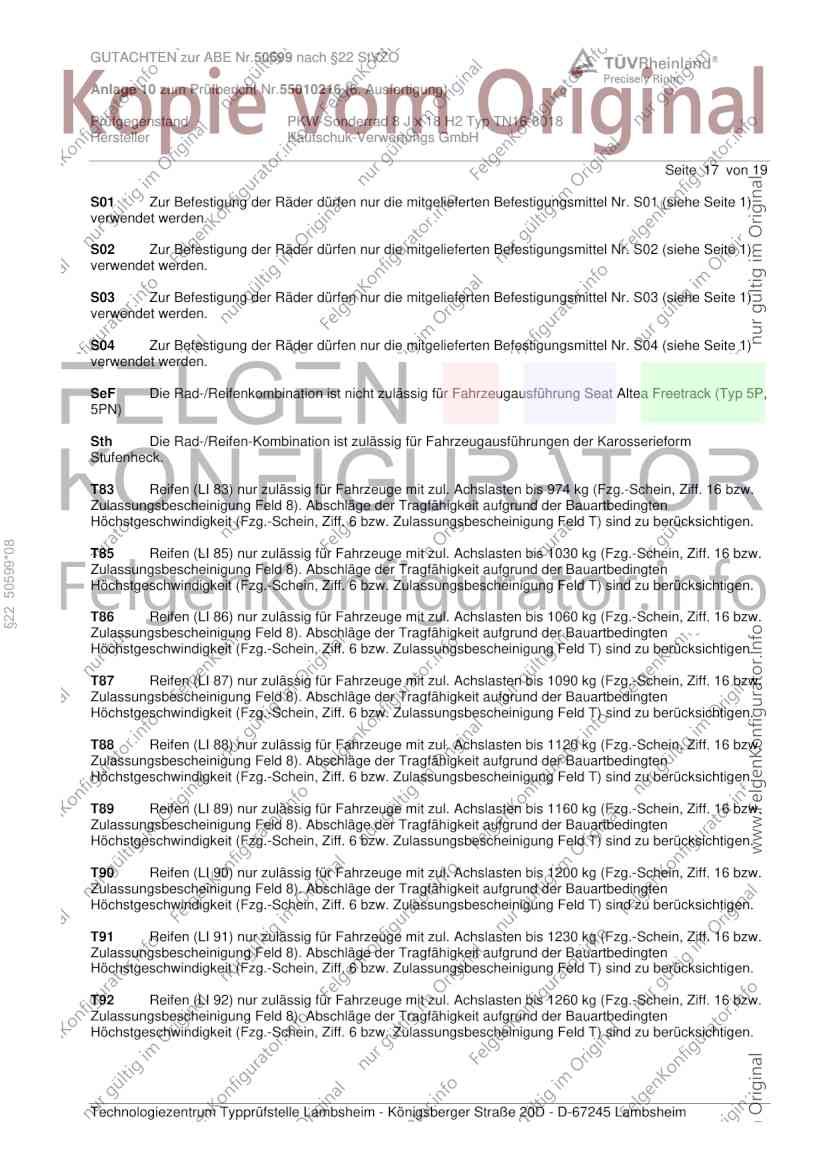

Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 19
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ 5P,
5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 50599*08
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO

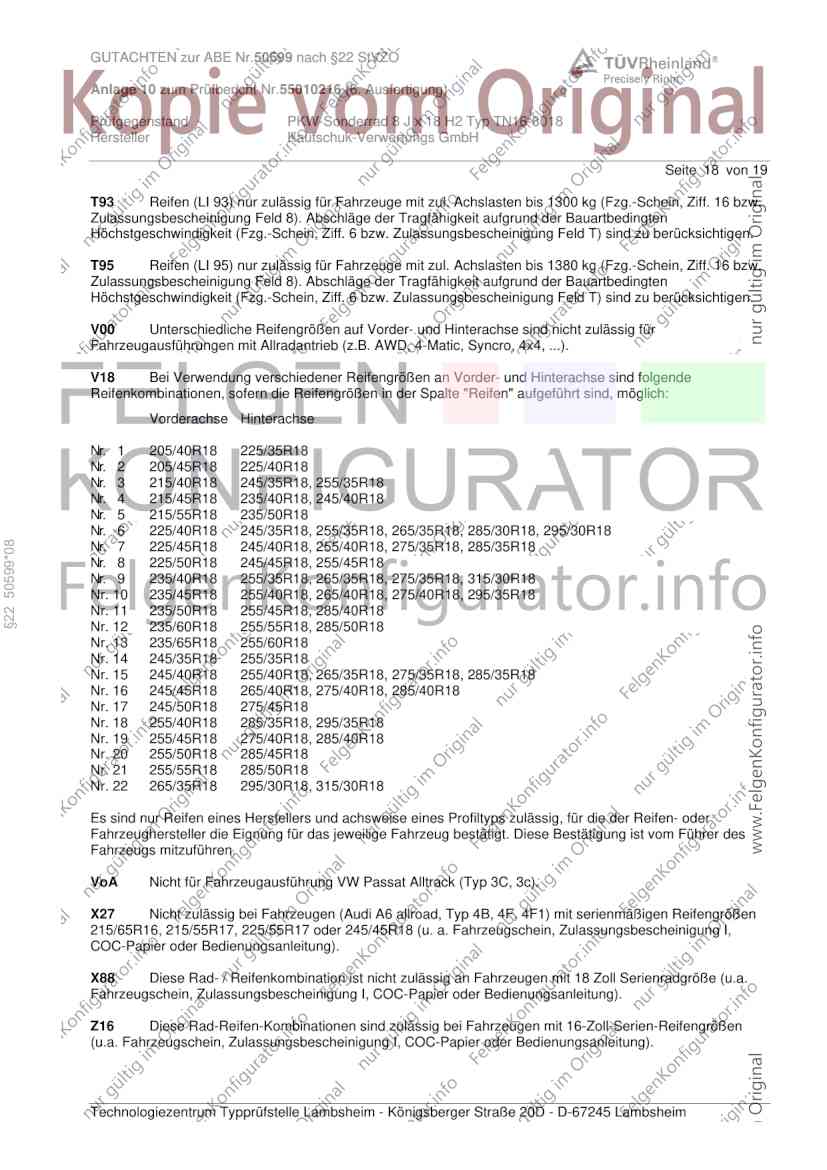

Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 19
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
§22 50599*08
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50599 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55010216 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 19 von 19
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Dezember 2015.
§22 50599*08
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2025
Tufan 00442384.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
