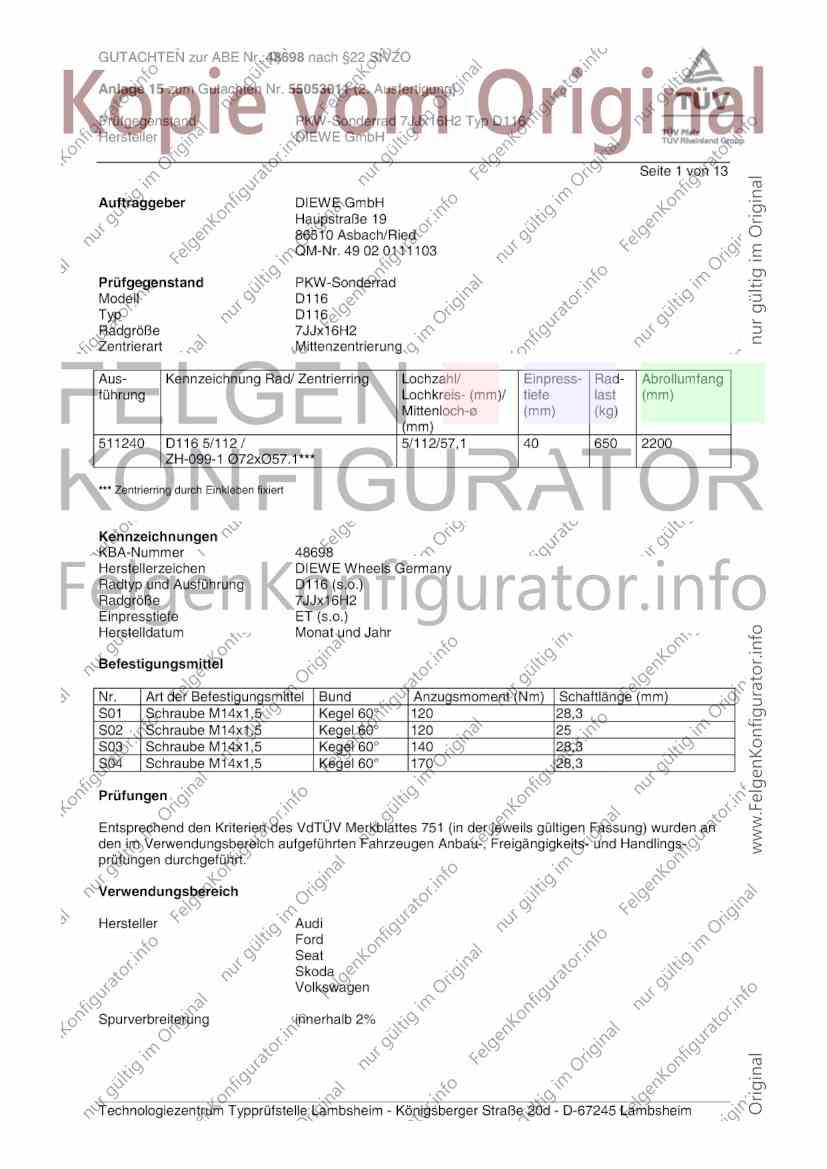

A

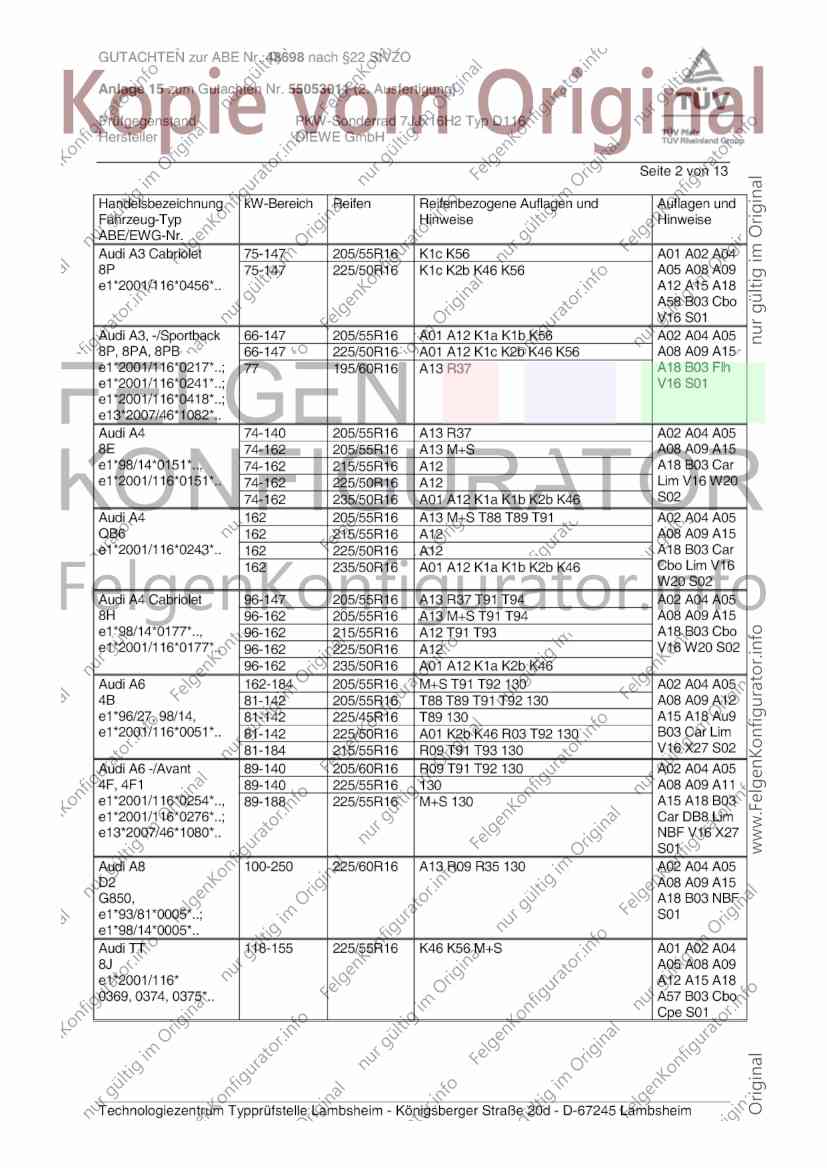

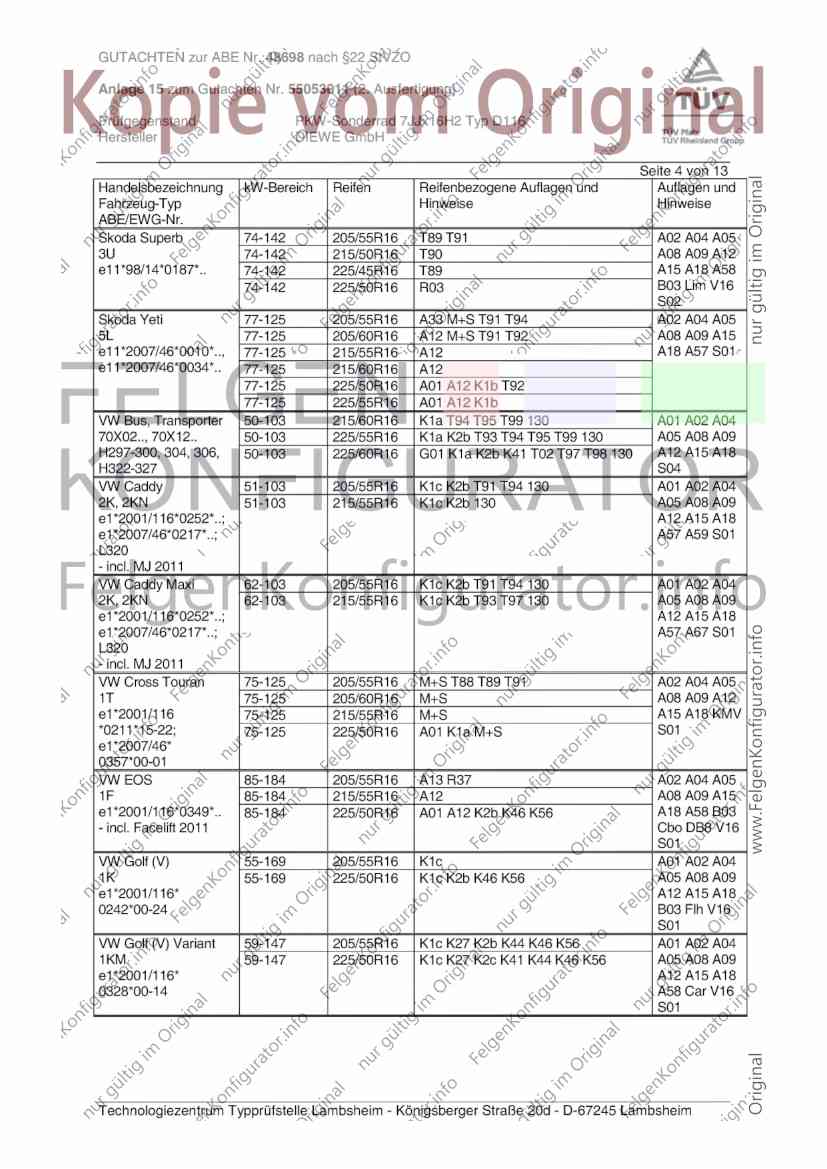

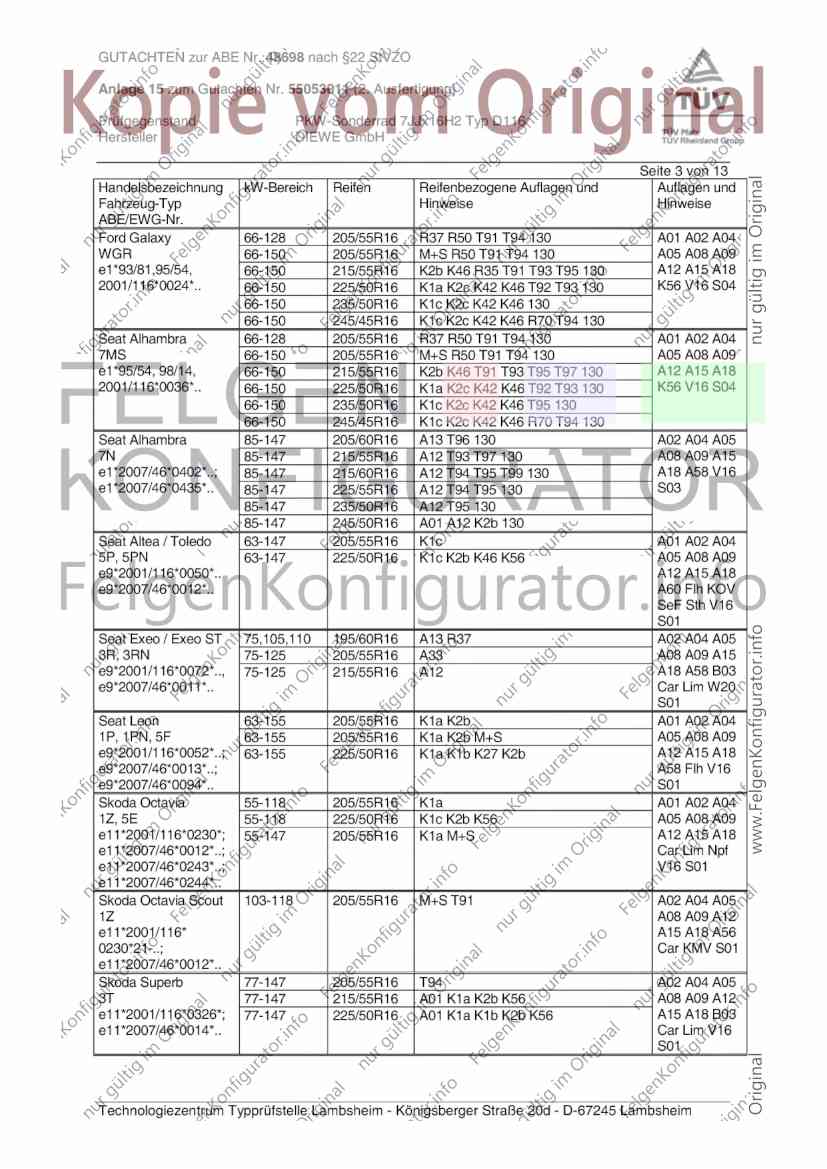

GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TÜV Akainland Group
Seite 1 von 13
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad Zentrierring Lochzahl/ Einpress- |Rad- | Abrollumfang
führung Lochkreis- (mm)/ | tiefe last (mm)
Mittenloch-@ (mm) (kg)
(mm)
511240 |D116 5/112
/ 5/112/57,1 40 650 =| 2200
ZH-099-1 ©72x@57.1***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel | Bund Anzugsmoment (Nm) | Schaftlänge (mm)
S01 |Schraube M14x1,5 Kegel 60° 120 28,3
S0O2 |Schraube M14x1,5 Kegel 60° 120 25
S03 | Schraube M14x1,5 Kegel 60° 140 28,3
S0O4 |Schraube M14x1,5 Kegel 60° 170 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TÜV Akainland Group
Seite 2 von 13
Handelsbezeichnung |kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 |Kic K56 AO1 AO2 A04
8P 75-147 225/50R16 | Kic K2b K46 K56 A05 A08 A0Q9
e1*2001/116*0456*.. A12 A15 A18
A58 BO3 Cbo
V16 S01
Audi A3, -/Sportback [66-147 205/55R16 |A01 A12 Kia Kib K56 AO2 A04 AO5
8P, 8PA, 8PB 66-147 225/50R16 |A01 A12 K1c K2b K46 K56 AO8 AO9 A15
e1*2001/116*0217*..; |77 195/60R16 | A13 R37 A18 BO3 Flh
e1*2001/116*0241*..; V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-140 205/55R16 |A13 R37 A02 A04 AO5
8E 74-162 205/55R16 | A13 M+S AO8 AO9 A15
e1*98/14*0151*.., 74-162 215/55R16 | A12 A18 BO3 Car
e1*2001/116*0151*.. | 74-162 225/50R16 | A12 Lim V16 W20
74-162 235/50R16 |A01 A12 K1a K1b K2b K46 S02
Audi A4 162 205/55R16 |A13 M+S T88 T89 T91 A02 A04 AO5
QB6 162 215/55R16 | A12 AO8 AO9 A15
e1*2001/116*0243*.. | 162 225/50R16 | A12 A18 BO3 Car
162 235/50R16 | A01 A12 K1a K1b K2b K46 Cho Lim V16
W20 S02
Audi A4 Cabriolet 96-147 205/55R16 |A13 R37 T91 T94 AO2 A04 AO5
8H 96-162 205/55R16 |A13 M+S T91 T94 AO8 AO9 A15
e1*98/14*0177*.., 96-162 215/55R16 |A12 T91 T93 A18 BO3 Cbo
e1*2001/116*0177*.. | 96-162 225/50R16 | A12 V16 W20 S02
96-162 235/50R16 | AO1 A12 K1a K2b K46
Audi A6 162-184 205/55R16 | M+S T91 T92 130 A02 A04 A05
4B 81-142 205/55R16 | T88 T89 T91 T92 130 Ads AO9 A12
e1*96/27, 98/14, 81-142 225/45R16 | T89 130 A15 A18 Aug
e1*2001/116*0051*.. | 81-142 225/50R16 | AO1 K2b K46 RO3 T92 130 BO3 Car Lim
81-184 215/55R16 |RO9 T91 T93 130 V16 X27 S02
Audi A6 -/Avant 89-140 205/60R16 | RO9 T91 T92 130 A02 A04 AO5
AF, 4F1 89-140 225/55R16 | 130 AO8 AO9 A11
e1*2001/116*0254*.., | 89-188 225/55R16 |M+S 130 A15 A18 BO3
e1*2001/116*0276*..; Car DB8 Lim
e13*2007/46*1080*.. NBF V16 X27
S01
Audi A8 100-250 225/60R16 |A13 RO9 R35 130 A02 A04 AO5
D2 AO8 AO9 A15
G850, A18 BO3 NBF
e1*93/81*0005*..; S01
e1*98/14*0005*..
Audi TT 118-155 225/55R16 |K46 K56 M+S AO1 AO2 A04
8J A05 A08 A0Q9
e1*2001/116* A12 A15 A18
0369, 0374, 0375*.. A57 BO3 Cbo
Cpe S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116 ’
Hersteller DIEWE GmbH TUY Aheinland Group
Seite 3 von 13
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy 66-128 205/55R16 | R37 R50 T91 T94 130 A01 AO2 A04
WGR 66-150 205/55R16 |M+S R50 T91 T94 130 A05 A08 AO9
e1*93/81 95/54, 66-150 215/55R16 |K2b K46 R35 T91 T93 T95 130 A12 A15 A18
2001/116*0024*.. 66-150 225/50R16 |KiaK2c K42 K46 T92 T93 130 K56 V16 S04
66-150 235/50R16 | Kic K2c K42 K46 130
66-150 245/45R16 | Kic K2c K42 K46 R70 T94 130
Seat Alhambra 66-128 205/55R16__| R387 R50 T91 T94 130 AO1 AO2 A04
7MS 66-150 205/55R16 |M+S R50 T91 T94 130 A05 A08 AO9
e1*95/54, 98/14, 66-150 215/55R16 |K2b K46 T91 T93 T95 T97 130 A12 A15 A18
2001/116*0036*.. 66-150 225/50R16 |KiaK2c K42 K46 T92 T93 130 K56 V16 S04
66-150 235/50R16 |Kic K2c K42 K46 T95 130
66-150 245/45R16 | Kic K2c K42 K46 R70 T94 130
Seat Alhambra 85-147 205/60R16 | A13 T96 130 A02 A04 AO5
7N 85-147 215/55R16 |A12 T93 T97 130 AO8 AO9 A15
e1*2007/46*0402*..; | 85-147 215/60R16 |A12 T94 T95 T99 130 A18 A58 V16
e1*2007/46*0435*.. 85-147 225/55R16 |A12 T94 T95 130 S03
85-147 235/50R16 |A12 T95 130
85-147 245/50R16 |AO01 A12 K2b 130
Seat Altea / Toledo 63-147 205/55R16 |Kic A01 AO2 AO4
5P, 5PN 63-147 225/50R16 | Kic K2b K46 K56 A05 A08 AO9
e9*2001/116*0050*.. A12 A15 A18
e9*2007/46*0012*.. A60 Fih KOV
SeF Sth V16
S01
Seat Exeo/Exeo ST | 75,105,110 | 195/60R16 |A13 R37 AO2 A04 A05
3R, 3RN 75-125 205/55R16 |A33 AO8 AO9 A15
e9*2001/116*0072*.., | 75-125 215/55R16 | A12 A18 A58 BO3
e9*2007/46*0011*.. Car Lim W20
S01
Seat Leon 63-155 205/55R16 | Kia K2b A01 AO2 AO4
1P, 1PN, 5F 63-155 205/55R16 | Kia K2b M+S A05 AO08 AO9
e9*2001/116*0052*..; | 63-155 225/50R16 | Kia K1b K27 K2b A12 A15 A18
e9*2007/46*0013*..; A58 Fih V16
e9*2007/46*0094*.. S01
Skoda Octavia 55-118 205/55R16 | Kila A01 AO2 AO4
1Z, 5E 55-118 225/50R16 |Kic K2b K56 A05 A08 AO9
e11*2001/116*0230*; | 55-147 205/55R16 |KlaM+S A12 A15 A18
e11*2007/46*0012*..; Car Lim Npf
e11*2007/46*0243*..; V16 S01
e11*2007/46*0244*..
Skoda Octavia Scout | 103-118 205/555R16 |M+S T91 A02 A04 AO5
1Z AO8 AO9 A12
e11*2001/116* A15 A18 A56
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 |T94 AO2 A04 A05
3T 77-147 215/555R16 |A01 Kia K2b K56 A08 AO9 A12
e11*2001/116*0326*; | 77-147 225/50R16 | AO1 Kia Kib K2b K56 A15 A18 BO3
e11*2007/46*0014*.. Car Lim V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUY Rheinland Group
Seite 4 von 13
Handelsbezeichnung |kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 205/55R16 | T89 T91 AO2 A04 AO5
3U 74-142 215/50R16 | T90 A08 AO9 A12
e11*98/14*0187*.. 74-142 225/45R16 | T89 A15 A18 A58
74-142 225/550R16 ‘| RO3 Boe Lim V16
02
Skoda Yeti 77-125 205/55R16 | A33 M+S T91 T94 AO2 A04 AO5
5L 77-125 205/60R16 |A12 M+S T91 T92 AO8 AO9 A15
e11*2007/46*0010*.., | 77-125 215/55R16 |A12 A18 A57 S01
e11*2007/46*0034*.. | 77-125 215/60R16 | A12
77-125 225/50R16 |AO1 Ai2 K1b T92
77-125 225/55R16 | AO1 A12 Kib
VW Bus, Transporter | 50-103 215/60R16 | Kia T94 T95 T99 130 AO1 AO2 A04
70X02.., 70X12.. 50-103 225/55R16 | Kla K2b T93 T94 T95 T99 130 A05 AO8 AO9
H297-300, 304, 306, | 50-103 225/60R16 | GO1 K1a K2b K41 T02 T97 T98 130 =| A12 A15 A18
H322-327 S04
VW Caddy 51-103 205/55R16 | Kic K2b T91 T94 130 AO1 A02 A04
2K, 2KN 51-103 215/55R16 | Kic K2b 130 A05 A08 AO9
e1*2001/116*0252*..; A12 A15 A18
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/55R16 | Kic K2b T91 T94 130 AO1 A02 A04
2K, 2KN 62-103 215/55R16 | Kic K2b T93 T97 130 AO5 A08 AO9
e1*2001/116*0252*..; A12 A15 A18
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/555R16 |M+S T88 T89 T91 AO2 A04 AO5
1T 75-125 205/60R16 |M+S A08 AO9 A12
e1*2001/116 75-125 215/55R16 | M+S A15 A18 KMV
*0211*15-22; 75-125 225/50R16 |A01 KiaM+S S01
e1*2007/46*
0357*00-01
VW EOS 85-184 205/55R16 | A13 R37 AO2 A04 A05
1F 85-184 215/55R16 |A12 A08 AO9 A15
e1*2001/116*0349*.. |85-184 225/50R16 |AO1 A12 K2b K46 K56 A18 A58 BO3
- incl. Facelift 2011 Cbo DB8 V16
S01
VW Golf (V) 55-169 205/55R16 |Kic AO1 AO2 A04
1K 55-169 225/50R16 |Kic K2b K46 K56 A05 A08 AO9
e1*2001/116* A12 A15 A18
0242*00-24 BO3 Fih V16
S01
VW Golf (V) Variant 59-147 205/555R16 |Ki1c K27 K2b K44 K46 K56 AO1 AO2 A04
1KM 59-147 225/50R16 |K1cK27 K2c K41 K44 K46 K56 A05 AO8 AO9
e1*2001/116* A12 A15 A18
0328*00-14 A58 Car V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116 ’
Hersteller DIEWE GmbH TUV Rheinland Group
Seite 5 von 13
Handelsbezeichnung |kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/55R16 |KilaK2b AO1 AO2 A04
1K 59-173 215/50R16 |Kic K2b K3a K6g K8d A05 AO8 AO9
e1*2001/116 59-173 215/55R16 |Kic K2b K3a K6g K8d A12 A15 A18
*0242*25-..; 59-173 225/550R16 | K1c K2c K3a K6h K8i Cho Fih V16
e1*2007/46*0490*.. S01
- FlieBheck/Cabrio
VW Golf (VI) Variant | 59-118 205/55R16 | Kla K2b K6g AO1 AO2 A04
1KM 59-118 215/50R16 |Kic K2b K3a K6h K8d A05 AO8 AO9
e1*2001/116*0328*..; |59-118 215/55R16 |Kic K2b K3a K6h K8d A12 A15 A18
e1*2007/46"0492".. [59-118 225/550R16 |Kic K2b K3a K6h K8i Car V16 S01
VW Golf Plus 55-125 205/55R16 | K1a K1b K2b K56 AO1 AO2 A04
1KP 55-125 225/50R16 | K1c K27 K2b K44 K56 A05 A08 AO9
e1*2001/116*0304".. A12 A15 A18
e1*2007/46*0491".. A58 Fih V16
S01
VW Jetta 77, 103 195/55R16 |R37 AO2 A04 A05
16, 16H 77, 103 195/60R16 |R37 AO8 AO9 A12
e1*2007/46*0539*..; 77-147 205/55R16 |A01 Kia K1b K2b A15 A18 A58
e1*2007/46*0584*.. 77-147 215/55R16 |A01 Kic K2b K3a K6g K8e Sth V16 S01
77-147 225/50R16__| AO1 K1c K2b K3a K6h K6i K8m
VW Jetta 66-147 205/55R16 |Kic K27 K2b K44 K46 K56 AO1 A02 A04
1KM 66-147 225/50R16 | K1c K27 K2c K41 K44 K46 K56 A05 AO8 AO9
e1*2001/116*0328*.. A12 A15 A18
A58 Sth V16
S01
VW Passat 66-142 205/55R16 |A13 T89 AO2 A04 A05
3B 66-142 225/45R16 |A12 T87 T88 T89 AO8 AO9 A15
e1*95/54*0043*.., 66-142 225/50R16 | AO1 A12 K2b K46 RO3 A18 Car Lim
e1*98/14*0043".. V16 S02
VW Passat 74-142 205/55R16 |A13 T89 T91 AO2 A04 A05
3BG 74-142 215/50R16 | A12 T90 AO8 AO9 A15
e1*98/14*0157*.., 74-142 225/45R16 |A12 T89 A18 Car Lim
e1*2001/116*0157*.. | 74-142 225/50R16 |A12 R03 V16 S02
VW Passat 75-147 205/55R16__ | A13 R37 AO2 A04 A05
3C 75-147 215/555R16 | AO1 A12 K1a K46 K56 AO8 AO9 A15
e1*2001/116* 75-147 225/50R16 |A01 A12 K1a K46 K56 A18 B03 DB8
0307*00-23 77-110 195/60R16_| A13 R37 T89 T93 Lim V16 S01
VW Passat 77-125 195/60R16 | A13 RO9 T89 T93 AO2 A04 A05
3C, 3c 77-125 205/55R16 |A13 R37 T91 T94 AO8 AO9 A15
e1*2001/116* 77-155 215/55R16 |A12 A18 Car Lim
0307°24..., 77-155 225/50R16 | AO1 A12 K1a K2b K4i K6g V16 S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUY Rheinland Group

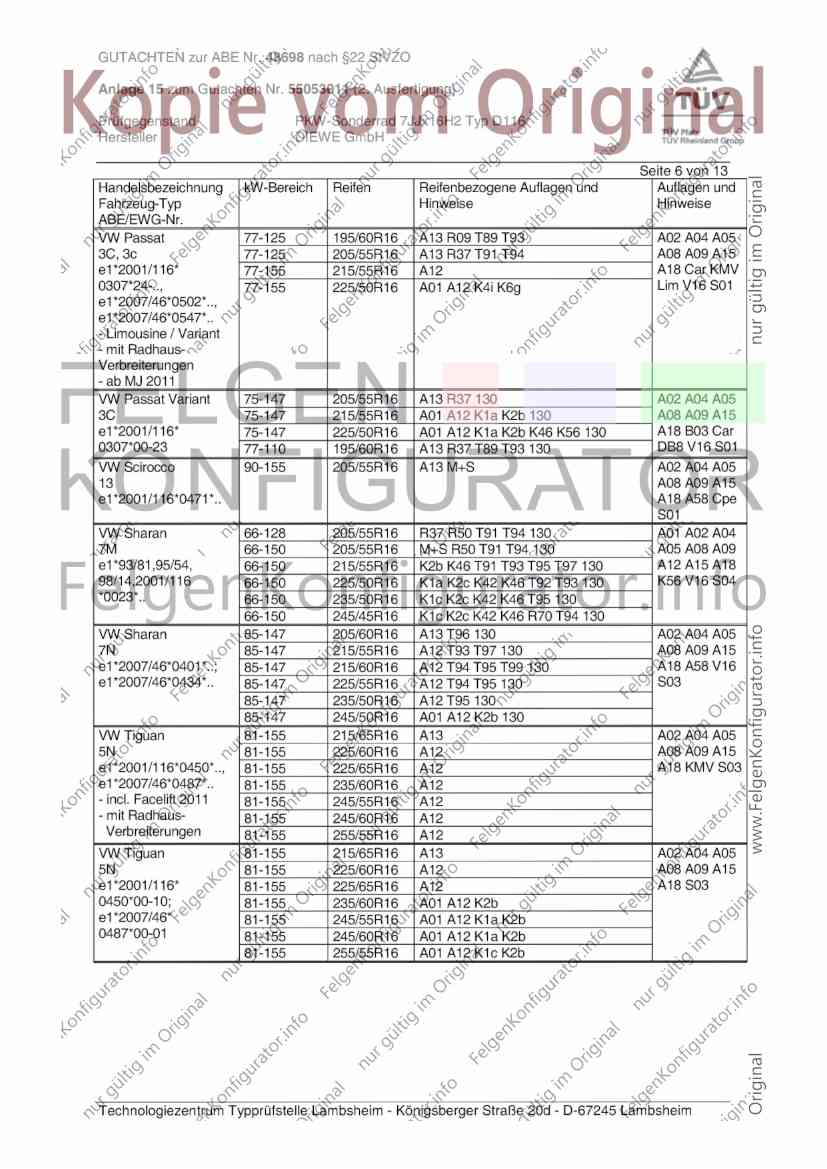

Seite 6 von 13
Handelsbezeichnung |kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-125 195/60R16 | A13 R09 T89 T93 A02 AO4 A05
3C, 3c 77-125 205/555R16 |A13 R37 T91 T94 AO8 AO9 A15
e1*2001/116* 77-155 215/55R16 |A12 A18 Car KMV
0307°24-.., 77-155 225/50R16 | A01 A12 K4i K6g Lim V16 S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 |A13 R37 130 AO2 AO4 AO5
3C 75-147 215/555R16 |A01 A12 Kia K2b 130 A08 AO9 A15
e1*2001/116* 75-147 225/50R16 |A01 A12 Kia K2b K46 K56 130 A18 BO3 Car
0307*00-23 77-110 195/60R16 |A13 R37 T89 T93 130 DB8 V16 S01
VW Scirocco 90-155 205/55R16 | A13 M+S A02 A04 AO5
13 A08 AO9 A15
e1*2001/116*0471*.. A18 A58 Cpe
S01
VW Sharan 66-128 205/55R16 | R37 R50 T91 T94 130 AO1 AO2 AO4
7M 66-150 205/55R16 |M+S R50 T91 T94 130 A05 AO8 A09
e1*93/81,95/54, 66-150 215/555R16 |K2b K46 T91 T93 T95 T97 130 A12 A15 A18
98/14,2001/116 66-150 225/50R16 | K1a K2c K42 K46 T92 T93 130 K56 V16 S04
*0023".. 66-150 235/550R16 | K1c K2c K42 K46 T95 130
66-150 245/45R16 | K1ic K2c K42 K46 R70 T94 130
VW Sharan 85-147 205/60R16 | A13 T96 130 A02 A04 AO5
7N 85-147 215/555R16 | A12 T93 T97 130 AO8 AO9 A15
e1*2007/46*0401*..; [85-147 215/60R16 |A12 T94 T95 T99 130 A18 A58 V16
e1*2007/46*0434*.. 85-147 225/55R16 |A12 T94 T95 130 S03
85-147 235/550R16 |A12 T95 130
85-147 245/50R16 |AO1 A12 K2b 130
VW Tiguan 81-155 215/65R16 |A13 AO2 AO4 A05
5N 81-155 225/60R16 |A12 A08 AO9 A15
e1*2001/116*0450*.., |81-155 225/65R16 |A12 A18 KMV S03
e1*2007/46*0487*.. 81-155 235/60R16 |A12
- incl. Facelift 2011 81-155 245/55R16 | A12
- mit Radhaus- 81-155 245/60R16 |A12
Verbreiterungen 81-155 255/55R16 | A12
VW Tiguan 81-155 215/65R16 | A13 AO2 A04 AO5
5N 81-155 225/60R16 |A12 A08 A0O9 A15
e1*2001/116* 81-155 225/65R16 |A12 A18 S03
0450*00-10; 81-155 235/60R16 | A01 A12 K2b
e1*2007/46* 81-155 245/55R16 |A01 A12 K1a K2b
0487°00-01 81-155 245/60R16 |A01 A12 Kia K2b
81-155 255/55R16 |A01 A12 Kic K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
A
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung)
TUV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUY Rheinland Group

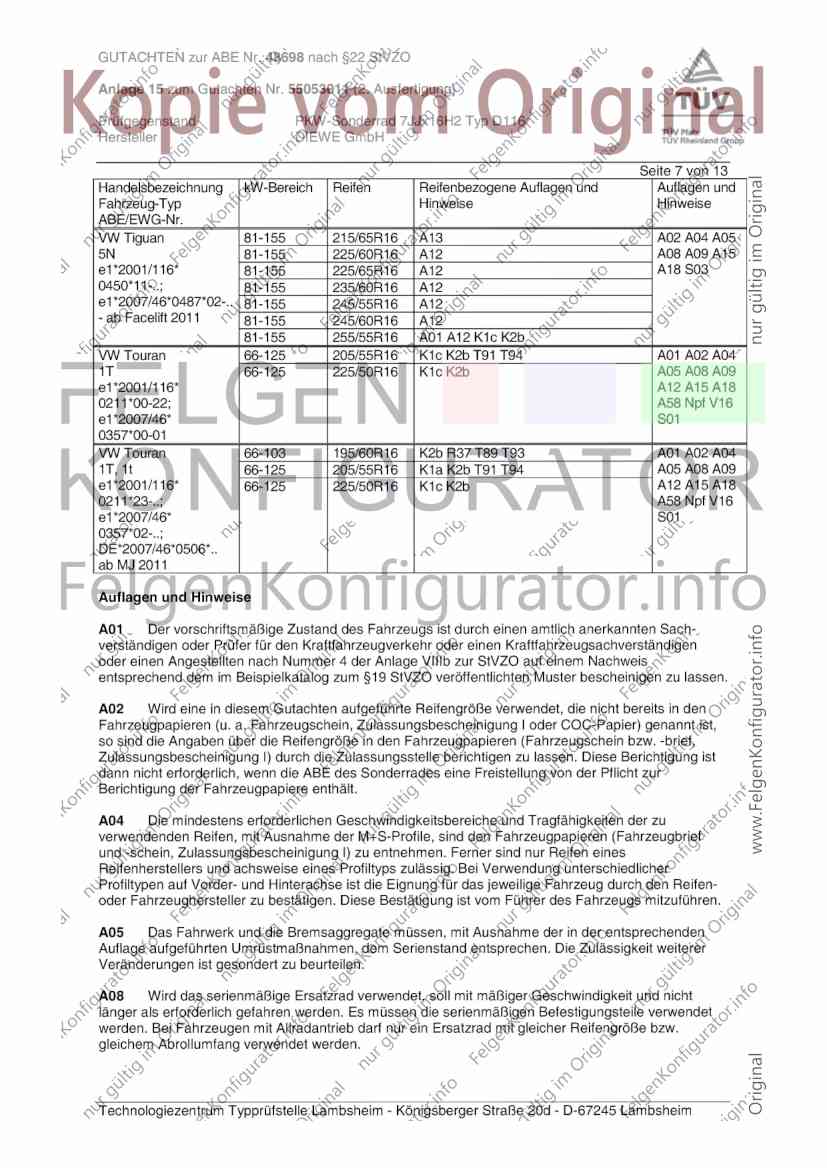

Seite 7 von 13
Handelsbezeichnung |kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/65R16 | A13 AO2 A04 A05
5N 81-155 225/60R16 | A12 AO8 AO9 A15
e1*2001/116* 81-155 225/65R16 |A12 A18 S03
0450*11-..; 81-155 235/60R16 |A12
e1*2007/46*0487*02-.. | 81-155 245/55R16 | A12
- ab Facelift 2011 81-155 245/60R16_ | A12
81-155 255/55R16 |A01 A12 Kic K2b
VW Touran 66-125 205/55R16 |Kic K2b T91 T94 AO1 AO2 A04
1T 66-125 225/50R16 | K1c K2b A05 A08 A09
e1*2001/116* A12 A15 A18
0211*00-22; A58 Npf V16
e1*2007/46* S01
0357*00-01
VW Touran 66-103 195/60R16 |K2b R37 T89 T93 AO1 AO2 A04
1T, 1t 66-125 205/55R16 |KiaK2b T91 T94 A05 A08 A09
e1*2001/116* 66-125 225/50R16 |KicK2b A12 A15 A18
0211*23-..; A58 Npf V16
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmaBige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIllb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum 819 StVZO veröffentlichten Muster bescheinigen zu lassen.
AO2 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung |) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfahigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung |) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A0O5 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A0O8 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

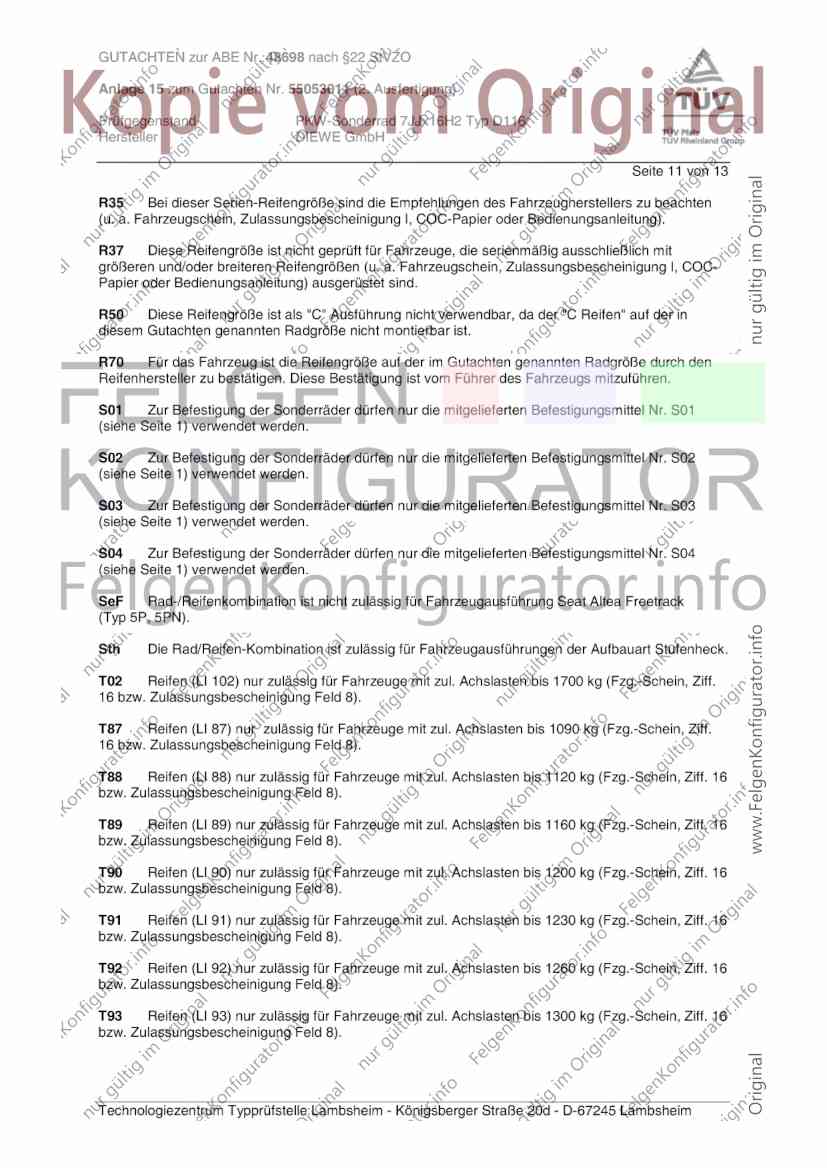

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) TÜV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116 ’
Hersteller DIEWE GmbH TUV Rheinland Group

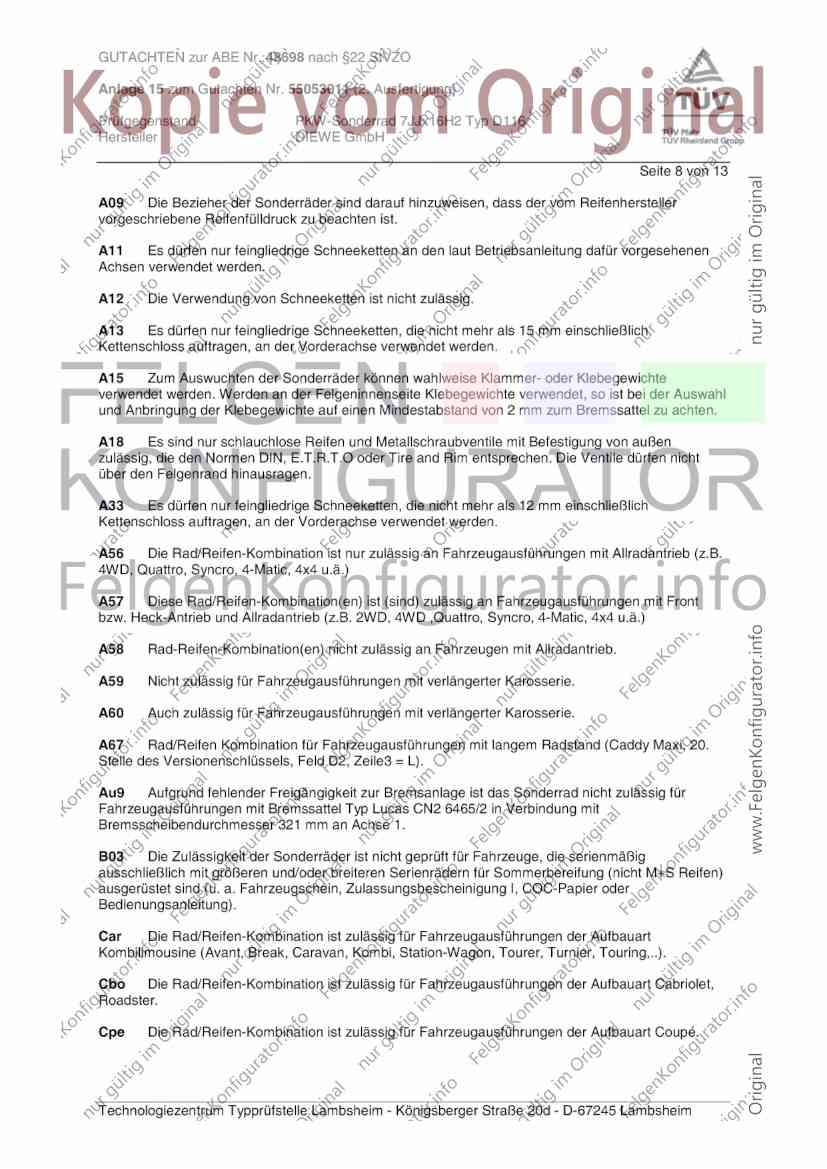

Seite 8 von 13
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
AWD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, AWD ‚Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
BO3 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) TÜV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUV Rheinland Group

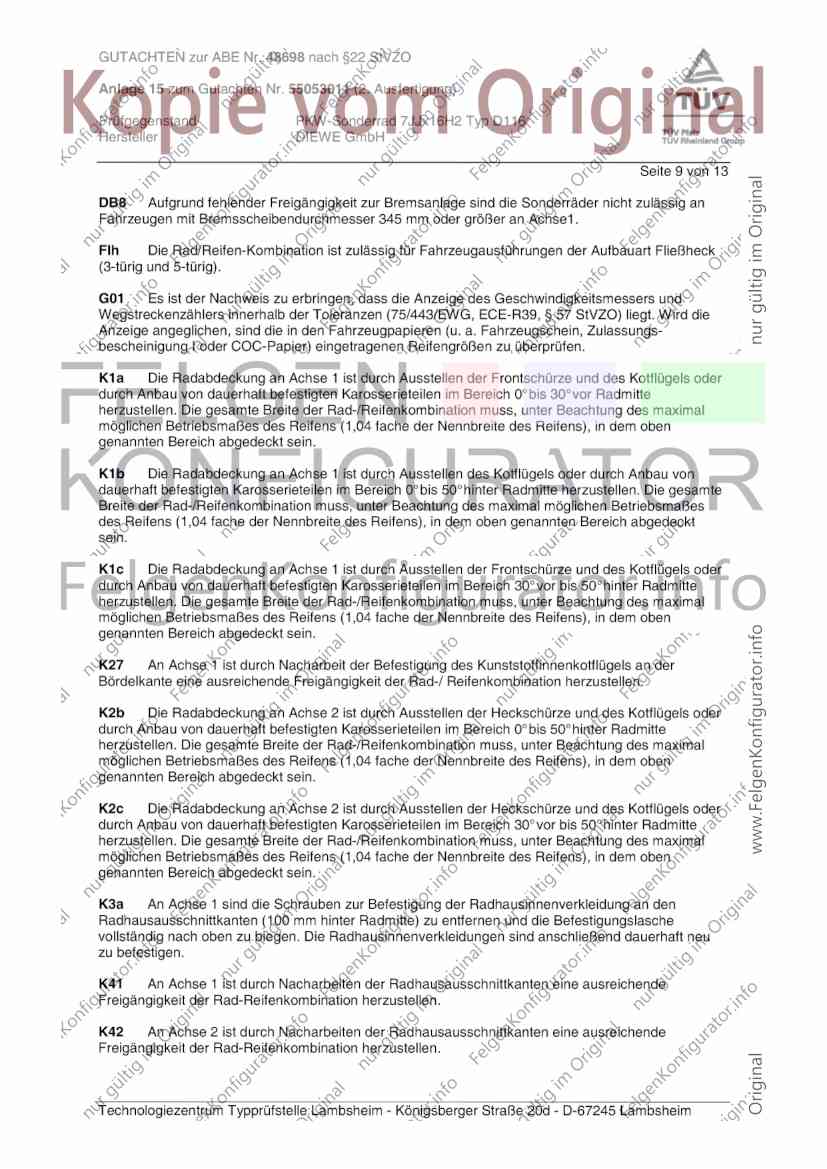

Seite 9 von 13
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse.
Fih Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzahlers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungs-
bescheinigung | oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Kia Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich O°bis 30°vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich O°bis 50°hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Kic Die Radabdeckung an Achse1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich O°bis 50°hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) TÜV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116 ’
Hersteller DIEWE GmbH TUV Rheinland Group

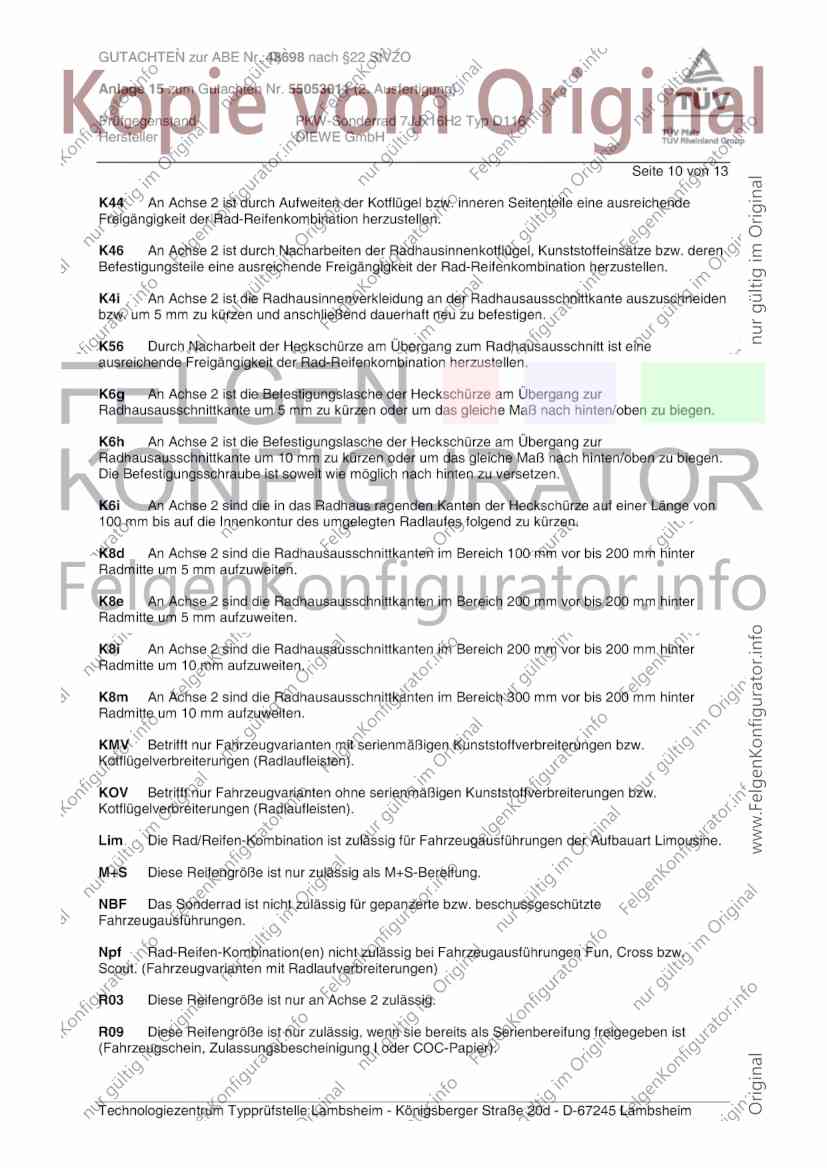

Seite 10 von 13
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsatze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kurzen und anschlieBend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigangigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m_ An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmaBigen Kunststoffverbreiterungen bzw.
Kotflugelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
RO3 Diese Reifengröße ist nur an Achse 2 zulässig.
RO9 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) TÜV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116 ’
Hersteller DIEWE GmbH TUV Rheinland Group
Seite 11 von 13
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. SO1
(siehe Seite 1) verwendet werden.
$02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. SO2
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) =.
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUV Rheinland Group
Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R 16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R
16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulassig, fur die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmaBigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung).
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach 822 StVZO A
Anlage 15 zum Gutachten Nr. 55053011 (2. Ausfertigung) TÜV
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH TUV Rheinland Group
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Oktober 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 10. Oktober 2011
Bohlander 00171700.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
