Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 51511*04
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 51511*04
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR2-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51511*04
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 51511*04
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.03.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55067117 (5. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51511*04
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1, 10 3. Ausfertigung
2 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§22 51511*04
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51511*04
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.04.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 51511*04
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51511*04
Approval No.
Ausgabedatum: 28.11.2017 letztes Änderungsdatum: 12.04.2021
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55067117 (1. Ausfertigung) 13.11.2017
55067117 (2. Ausfertigung) 06.06.2018
55067117 (3. Ausfertigung) 28.11.2018
55067117 (4. Ausfertigung) 02.03.2020
55067117 (5. Ausfertigung) 12.03.2021
§22 51511*04
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCR2-8018 09.10.2017
MCR2-8018 21.11.2018
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51511*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51511
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 51511*04
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51511*04
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 51511*04
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 21
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-8018
Radgröße 8JX18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCR2-8018 MB / Ø66,45-Ø57,1 5/112/57,1 45 650 2200
Kennzeichnungen
KBA-Nummer 51511
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-8018 (s.o.)
Radgröße 8JX18 H2
§22 51511*04
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.

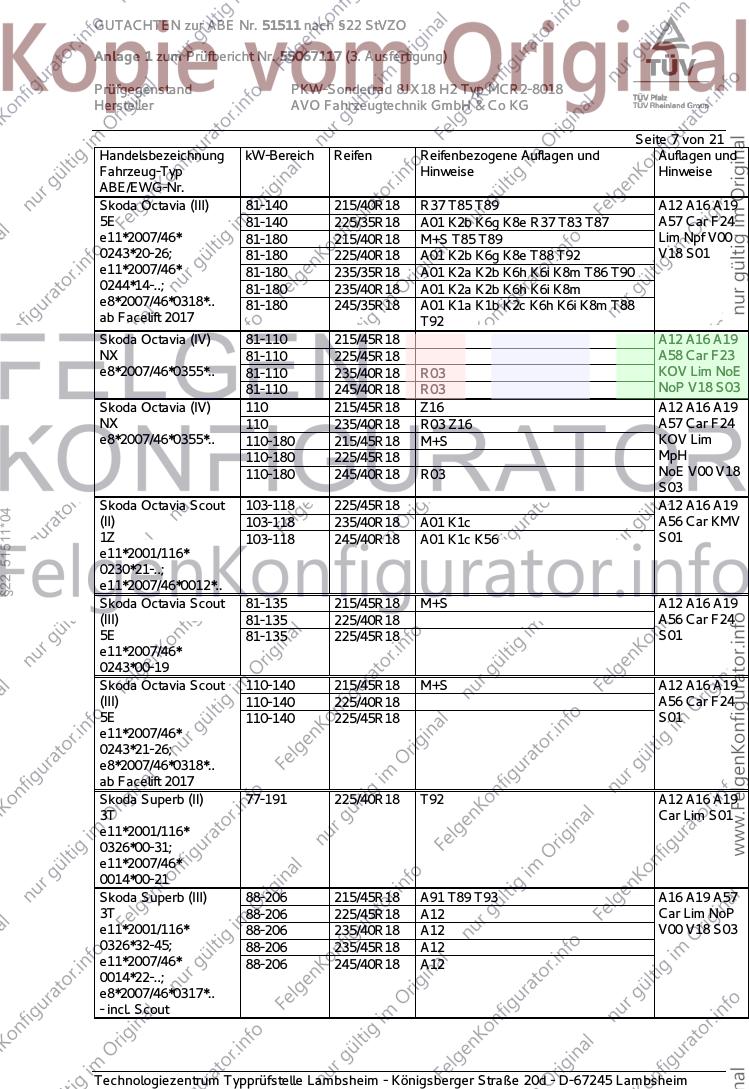

Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51511*04
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.04.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 51511*04
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A16 A19
8H 96-188 235/40R18 T91 T93 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A16 A19
8E,8H,QB6 253 235/40R18 T91 T93 Car Cbo Lim
e1*98/14,2001/116* S01
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 132 A12 A16 A19
4F, 4F1 89-257 235/40R18 T91 T93 132 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 132 V18 X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 215/50R18 A01 K1a R70 A12 A16 A19
GA 85, 110 225/45R18 A58 V18 S03
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a
- Frontantrieb 85, 110 245/40R18 A01 K2b R03
Audi Q2 85, 110 215/50R18 R70 A12 A16 A19
GA 85, 110 225/45R18 A58 KMV
§22 51511*04
e1*2007/46*1552*.. 85, 110 235/45R18 R92
- Frontantrieb 85, 110 245/40R18 R03 V18 S03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 A01 K1a R70 A12 A16 A19
GA 110, 140 225/45R18 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/45R18 A01 K1a
Audi Q2 Quattro 110, 140 215/50R18 R70 A12 A16 A19
GA 110, 140 225/45R18 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 R92
- mit Zusatz- S03
Verbreiterungen
Audi Q3 (I) 88-162 225/45R18 A12 A16 A19
8U, 8U1 88-162 225/50R18 A57 S02
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 (I) 88-162 225/45R18 A12 A16 A19
8U, 8U1 88-162 225/50R18 A57 KMV S02
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A16 A19
8V 206-228 225/35R18 T87 A56 Cbo F24
e1*2007/46*0607*.. 206-228 225/40R18 Lim S01
- Limousine / Cabrio 206-228 235/35R18
- incl. Facelift 2016 206-228 235/40R18
206-228 245/35R18 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 Sportback 228 215/40R18 M+S T89 A12 A16 A19
GY 228 215/45R18 M+S A56 F24 Flh
e1*2007/46*2060*.. 228 225/40R18 NoP S03
228 235/40R18 A01 K2b
228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A16 A19
8V 206-228 225/40R18 A56 F24 Flh
e1*2007/46*0607*.. 206-228 235/35R18 A01 K1a K2b K3a K6g K8h T90 S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 215/50R18 M+S R70 A12 A16 A19
GA 221 225/45R18 M+S A56 KMV S03
e1*2007/46* 221 235/45R18
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/40R18 A33 A16 A19 A57
8J 118-155 225/45R18 A33 Cbo Cpe S01
e1*2001/116* 118-155 235/40R18 A12
0369*00-16; 118-155 245/40R18 A01 A12 K46 K56
§22 51511*04
0374*00-01; 118-200 225/40R18 A33 M+S
0375*00 118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Audi TT (III) 132-169 225/40R18 A33 A16 A19 A57
8J 132-169 225/45R18 A33 Cbo Cpe V00
e1*2001/116* 132-169 235/40R18 A33 V18 S01
0369*17-.. 132-169 245/40R18 A91
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/40R18 K1a K2c K56 T91 T92 132 A01 A12 A16
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A19 S04
e1*93/81,95/54, 132
2001/116*0024*..
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 132 A01 A12 A16
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A19 S04
e1*95/54, 98/14, 132
2001/116*0036*..
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A16
5P, 5PN 63-155 225/35R18 K1c T83 T87 A19 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Seat Ateca 81-110 215/50R18 A91 R70 A16 A19 A58
5FP 81-110 225/45R18 A33 F23 KOV
e9*2007/46*6394*.. 81-110 225/50R18 A01 A12 G01 K1a K1b NoP
- incl. ab Modell 2021 81-110 235/45R18 A12 S03
- Frontantrieb 81-110 245/40R18 A01 A12 K1a K1b
- ohne Radhaus- 81-110 245/45R18 A01 A12 K1a K1b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/50R18 A91 R70 A16 A19 A58
5FP 85, 110 225/45R18 A33 F23 KMV
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 NoP
- incl. ab Modell 2021 85, 110 235/45R18 A12 V18 S03
- Frontantrieb 85, 110 245/40R18 A12
- mit Radhaus- 85, 110 245/45R18 A12
Verbreiterungen
Seat Ateca 4drive 110, 140 215/50R18 A91 R70 A16 A19 A56
5FP 110, 140 225/45R18 A33 F24 KMV
e9*2007/46*6394*.. 110, 140 225/50R18 A12 NoP
- incl. ab Modell 2021 110, 140 235/45R18 A12 S03
- mit Radhaus- 110, 140 245/45R18 A12
Verbreiterungen
Seat Cupra Ateca 221 225/45R18 A33 A16 A19 A56
5FP 221 225/50R18 A12 BW7 F24 S03
e9*2007/46*6394*11-.. 221 235/45R18 A91
221 245/45R18 A12
§22 51511*04
Seat Cupra Leon Plug- 110 (180) 225/40R18 M+S A12 A16 A19
in Hybrid 110 (180) 235/40R18 M+S A58 Car F24
KL 110 (180) 245/35R18 A01 K1a K1b K3a K5b K5u K9v M+S Flh S03
e9*2007/46*3167*..
- incl. Sportstourer
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A16 A19
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A58 Flh S01
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b
e9*2007/46*0013*..
Seat Leon 63 - 110 215/40R18 T85 A12 A16 A19
5F 63 - 110 225/35R18 T83 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/40R18 Flh KOV S01
63 - 110 235/35R18 A01 K1a K2b
Seat Leon 81-140 215/40R18 T85 T89 A12 A16 A19
5F 81-140 225/35R18 T83 T87 Car F24 Flh
e9*2007/46*0094*.. 81-140 225/40R18 KOV S01
81-140 235/35R18 A01 K1a K2b K6j
Seat Leon 66-110 215/40R18 T85 T89 A12 A16 A19
KL 66-110 225/35R18 T83 T87 A58 Car F23
e9*2007/46*3167*.. 66-110 225/40R18 Flh KOV NoE
- incl. Sportstourer 66-110 235/40R18 A01 G01 K1a K2b K3a K5d K8h NoP V18 S03
66-110 245/35R18 A01 K2b K8h R03
Seat Leon Cupra 195,206 215/40R18 T85 T89 A12 A16 A19
5F 195-221 225/40R18 A57 BW7 Car
e9*2007/46*0094*.. 195-221 235/35R18 A01 K1a K2b K6j F24 Flh S01
195-221 235/35R18 A01 K1v K2h K6j
Seat Leon Plug-in 110 225/40R18 A12 A16 A19
Hybrid 110 235/40R18 A01 G01 K1a K3a K5d A58 Car F24
KL 110 245/35R18 A01 K2b R03 Flh KOV V18
e9*2007/46*3167*.. S03
- incl. Sportstourer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon X-Perience 81-92 215/45R18 A12 A16 A19
5F 81-92 225/40R18 A58 Car F23
e9*2007/46*0094*.. 81-92 225/45R18 KMV S01
Seat Leon X-Perience 81-135 215/45R18 A12 A16 A19
5F 81-135 225/40R18 A56 Car F24
e9*2007/46*0094*.. 81-135 225/45R18 KMV S01
Skoda Karoq 81-110 215/50R18 A91 R70 A16 A19 A58
NU 81-110 225/45R18 A33 F23 KOV S03
e8*2007/46*0272*.. 81-110 225/50R18 A01 A12 G01 K1a K1b
- Frontantrieb 81-110 235/45R18 A12
- ohne Radhaus- 81-110 245/40R18 A01 A12 K1a K1b
Verbreiterungen 81-110 245/45R18 A01 A12 K1a K1b
Skoda Karoq 4x4 110, 140 215/50R18 A91 M+S R70 A16 A19 A56
NU 110, 140 225/45R18 A33 F24 KOV S03
e8*2007/46*0272*.. 110, 140 225/50R18 A01 A12 K1a K1b
- ohne Radhaus- 110, 140 235/45R18 A12
Verbreiterungen 110, 140 245/45R18 A01 A12 K1a K1b
Skoda Karoq Scout 110, 140 215/50R18 A91 M+S R70 A16 A19 A56
4x4 110, 140 225/45R18 A33 F24 KMV S03
§22 51511*04
NU 110, 140 225/50R18 A12
e8*2007/46*0272*.. 110, 140 235/45R18 A91
- mit Radhaus- 110, 140 245/45R18 A12
Verbreiterungen
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A16 A19
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 Car Lim Npf
e11*2001/116*0230*..; S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A12 A16 A19
5E 63-110 225/35R18 T87 A58 Car F23
e11*2007/46* 63-110 225/40R18 Lim Npf V18
0243*00-19; 63-110 235/35R18 S01
e11*2007/46* 63-110 235/40R18
0244*00-13 63-110 245/35R18 A01 K1a K1b K2b
Skoda Octavia (III) 132-169 245/35R18 A01 A58 K1a K1b K2b A12 A16 A19
5E 77-169 215/40R18 A57 T85 T89 Car F24 Lim
e11*2007/46* 77-169 225/35R18 A57 T87 Npf V00 V18
0243*00-19; 77-169 225/40R18 A57 S01
e11*2007/46* 77-169 235/35R18 A57
0244*00-13 77-169 235/40R18 A01 A57 G01
Skoda Octavia (III) 63-110 215/40R18 T85 T89 A12 A16 A19
5E 63-110 225/35R18 A01 K2b T83 T87 A58 Car F23
e11*2007/46* 63-110 225/40R18 A01 K2b Lim Npf V18
0243*20-26; 63-110 235/35R18 A01 K2b K8g S01
e11*2007/46* 63-110 235/40R18 A01 K2b K8g
0244*14-..; 63-110 245/35R18 A01 K1a K1b K2a K2b K8k
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 215/40R18 R37 T85 T89 A12 A16 A19
5E 81-140 225/35R18 A01 K2b K6g K8e R37 T83 T87 A57 Car F24
e11*2007/46* 81-180 215/40R18 M+S T85 T89 Lim Npf V00
0243*20-26; 81-180 225/40R18 A01 K2b K6g K8e T88 T92 V18 S01
e11*2007/46* 81-180 235/35R18 A01 K2a K2b K6h K6i K8m T86 T90
0244*14-..; 81-180 235/40R18 A01 K2a K2b K6h K6i K8m
e8*2007/46*0318*.. 81-180 245/35R18 A01 K1a K1b K2c K6h K6i K8m T88
ab Facelift 2017 T92
Skoda Octavia (IV) 81-110 215/45R18 A12 A16 A19
NX 81-110 225/45R18 A58 Car F23
e8*2007/46*0355*.. 81-110 235/40R18 R03 KOV Lim NoE
81-110 245/40R18 R03 NoP V18 S03
Skoda Octavia (IV) 110 215/45R18 Z16 A12 A16 A19
NX 110 235/40R18 R03 Z16 A57 Car F24
e8*2007/46*0355*.. 110-180 215/45R18 M+S KOV Lim
110-180 225/45R18 MpH
110-180 245/40R18 R03 NoE V00 V18
S03
Skoda Octavia Scout 103-118 225/45R18 A12 A16 A19
§22 51511*04
(II) 103-118 235/40R18 A01 K1c A56 Car KMV
1Z 103-118 245/40R18 A01 K1c K56 S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 215/45R18 M+S A12 A16 A19
(III) 81-135 225/40R18 A56 Car F24
5E 81-135 225/45R18 S01
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-140 215/45R18 M+S A12 A16 A19
(III) 110-140 225/40R18 A56 Car F24
5E 110-140 225/45R18 S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-191 225/40R18 T92 A12 A16 A19
3T Car Lim S01
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A16 A19 A57
3T 88-206 225/45R18 A12 Car Lim NoP
e11*2001/116* 88-206 235/40R18 A12 V00 V18 S03
0326*32-45; 88-206 235/45R18 A12
e11*2007/46* 88-206 245/40R18 A12
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb iV (III) 115 215/45R18 A91 T93 A16 A19 A58
3T 115 225/45R18 A12 Car Lim V18
e8*2007/46*0317*.. 115 235/40R18 A12 S03
- Plug-in Hybrid 115 235/45R18 A12
115 245/40R18 A12
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A16 A19
5L 77-125 225/40R18 T89 T91 T92 A57 S01
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18 A01 K1b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A16 A19
16 77-162 215/50R18 R70 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 V18 S01
77-162 235/40R18
77-162 235/45R18
77-162 245/40R18
77-162 245/45R18
VW Bus (T4), 50-103 235/45R18 G01 K41 K42 T94 T98 T99 132 A01 A12 A16
Transporter 50-103 245/40R18 K42 T93 T97 132 A19 K1a K2b
§22 51511*04
70X02.., 70X12.. K34 S04
H297-300, 304, 306,
H322-327
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A16 A19
AU 85, 100 225/35R18 T87 A58 F24 S01
e1*2007/46*0623*10-.. 85, 100 225/40R18
- incl. Facelift 2017 85, 100 235/35R18 A01 K1a K2b K3c T86 T90
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A16 A19
AU 85, 100 225/35R18 T87 A58 F23 S01
e1*2007/46*0623*10-.. 85, 100 225/40R18
- incl. Facelift 2017 85, 100 235/35R18 A01 K1a K2b K3c K6g
VW EOS 85-184 215/45R18 A12 A16 A19
1F 85-184 225/40R18 A58 Cbo V18
e1*2001/116*0349*.. 85-191 215/45R18 M+S S01
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A16
1K 55-169 225/35R18 K1c R37 T83 T87 A19 S01
e1*2001/116* 55-184 225/40R18 K1c
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A16
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A19 A58 Car
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 S01
0328*00-14
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A12 A16
1K 59-173 225/35R18 K1a K2b T83 T87 A19 V18 S01
e1*2001/116 59-173 225/40R18 K1a K2b
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) R 188-199 215/40R18 T89 A12 A16 A19
1K 188-199 225/40R18 V18 S01
e1*2001/116 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90
*0242*33-.. 188-199 235/40R18 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio 188-199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A12 A16
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A19 Car S01
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g
e1*2007/46* 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90
0492*00-05 59-118 235/40R18 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-110 215/40R18 T85 A12 A16 A19
AU, AUV, 1K, 1KM 63-110 225/35R18 T83 A58 Car F23
e1*2007/46*0623*..; 63-110 225/40R18 Flh KOV NoE
e1*2007/46*0627*..; 63-110 235/35R18 A01 K1a K2b K3c K6g S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A12 A16 A19
§22 51511*04
AU, AUV, 1K, 1KM 63-213 215/40R18 M+S T85 T89 A57 Car F24
e1*2007/46*0623*..; 63-213 225/35R18 T83 T87 Flh KOV NoE
e1*2007/46*0627*..; 63-213 225/40R18 S01
e1*2007/46* 63-213 235/35R18 A01 K1a K2b K3c T86 T90
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 215/45R18 A12 A16 A19
AUV 81-135 225/40R18 A56 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 KMV S01
- incl. Facelift 2017
VW Golf (VII) GTE 110 215/40R18 T89 A12 A16 A19
Hybrid 110 225/35R18 T87 A58 F24 S01
AU 110 225/40R18
e1*2007/46*0623*11-.. 110 235/35R18 A01 K1a K2b K3c T86 T90
- incl. Facelift 2017
VW Golf (VII) R 206, 221 215/40R18 T89 A12 A16 A19
AU 206-228 225/40R18 A56 F24 S01
e1*2007/46*0623*.. 206-228 235/35R18 A01 K1a K2b K3c T86 T90
- incl. Facelift 2017
VW Golf (VII) R 213-228 215/40R18 M+S T89 A12 A16 A19
Variant 213-228 225/40R18 A56 Car F24
AUV 213-228 235/35R18 A01 K1a K2b K3c T86 T90 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) 66-96 215/40R18 T85 T89 A12 A16 A19
CD 66-96 225/40R18 A01 K2b A58 F23 Flh
e1*2007/46*2014*.. KOV NoE
NoP S03
VW Golf (VIII) 110 215/40R18 T85 T89 A12 A16 A19
CD 110 225/40R18 A58 F24 Flh
e1*2007/46*2014*.. KOV NoE
NoP S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) 110 215/40R18 T89 A12 A16 A19
Plug-in-Hybrid 110 225/40R18 A58 F24 Flh
CD KOV S03
e1*2007/46*2014*..
VW Golf GTD (VIII) 147 215/40R18 M+S T89 A12 A16 A19
CD 147 225/40R18 A58 F24 Flh
e1*2007/46*2014*.. 147 235/40R18 A01 G90 K1a K2b NoE NoP V18
147 235/40R18 K1v K2h Z19 S03
147 245/35R18 A01 K1c K2b K4i K5c K6i K8h
VW Golf GTE (VIII) 110 215/40R18 M+S T89 A12 A16 A19
CD 110 225/40R18 A58 F24 Flh
e1*2007/46*2014*.. KOV S03
- Plug-in-Hybrid
VW Golf GTI (VIII) 180 215/40R18 M+S T89 A12 A16 A19
CD 180 225/40R18 A58 F24 Flh
e1*2007/46*2014*.. 180 235/40R18 A01 G90 K1a K2b NoE NoP V18
180 235/40R18 K1v K2h Z19 S03
180 245/35R18 A01 K1c K2b K4i K5c K6i K8h
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A16 A19
§22 51511*04
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A58 S01
e1*2001/116*0304*..; 55-85 225/35R18 A01 K1a K1b K2b T87
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A16 A19
AUV, 1KM 63-85 225/35R18 T83 A58 F23 S01
e1*2007/46*0627*..; 63-85 225/40R18
e1*2007/46*0492*08-.. 63-85 235/35R18 A01 K1a K2b K3c K8g
- incl. Facelift 2017
VW Golf Sportsvan 63-110 215/40R18 T85 T89 A12 A16 A19
AUV, 1KM 63-110 225/35R18 T83 T87 A58 F24 S01
e1*2007/46*0627*..; 63-110 225/40R18
e1*2007/46*0492*08-.. 63-110 235/35R18 A01 K1a K2b K3c T86 T90
- incl. Facelift 2017
VW ID.3 70 (150) 215/55R18 K1c R70 A01 A12 A16
E1 70 (150) 235/50R18 K2b R03 A19 A58 Flh
e1*2007/46*2033*.. V18 Z18 S01
(58 - 82 kWh-Batterie)
VW Jetta 77 - 155 205/40R18 T86 A12 A16 A19
16, 16H 77 - 155 215/40R18 A01 K1a K1b K2b T89 A58 Sth V18
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1c K2b K3a K6g K8e S01
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
77 - 155 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A16
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A19 A58 Sth
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 S01
VW Passat (VI) 184 215/45R18 M+S A12 A16 A19
3C 184 225/40R18 M+S T88 T89 Lim S01
e1*2001/116* 184 235/40R18 A01 K1a K46 K56
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 215/45R18 A12 A16 A19
3C 75-147 225/40R18 T88 T89 Lim V18 S01
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56
0307*00-23
VW Passat (VI) 75-147 215/45R18 T89 T93 A12 A16 A19
Variant 75-147 225/40R18 T88 T89 T91 Car V18 S01
3C 75-147 235/40R18 A01 K1a K2b
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/40R18 A01 K1a K2b A12 A16 A19
Variant Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A16 A19
3C, 3c 77-155 225/40R18 T88 T92 Car Lim V18
e1*2001/116* 77-155 235/40R18 A01 K1a K2b VoA S01
0307*24-36; 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92
e1*2007/46*
§22 51511*04
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A16 A19
3C, 3c 77-155 225/40R18 T88 T92 Car KMV Lim
e1*2001/116* 77-155 235/40R18 V18 VoA S01
0307*24-36; 77-155 245/35R18 A01 K4i K6g T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-206 215/45R18 A91 T89 T93 A16 A19 A57
3C 88-206 225/45R18 A12 Car Lim NoP
e1*2001/116* 88-206 235/40R18 A12 V00 V18 VoA
0307*37-.. 88-206 235/45R18 A12 S03
- Limousine / Variant 88-206 245/40R18 A12
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat GTE (VIII) 115 215/45R18 A91 T89 T93 A16 A19 A58
3C 115 225/45R18 A12 Car Lim V18
e1*2001/116* 115 235/40R18 A12 VoA S03
0307*41-.. 115 235/45R18 A12
- Limousine / Variant 115 245/40R18 A12
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 132 A01 A12 A16
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A19 S04
e1*93/81,95/54, 132
98/14,2001/116
*0023*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/50R18 A12 A16 A19
5N 81-155 235/50R18 A01 K2b A57 S03
e1*2001/116* 81-155 245/45R18
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 225/50R18 A12 A16 A19
5N 81-155 235/50R18 A57 S03
e1*2001/116* 81-155 245/45R18
0450*11-23; 81-155 255/45R18
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 A12 A16 A19
5N 81-155 235/50R18 A57 KMV S03
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
§22 51511*04
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A16
1T A19 A58 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K2b T89 A01 A12 A16
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 A19 A58 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1a T89 T93 A01 A12 A16
1T 81-140 225/45R18 K1a A19 A58 V18
e1*2001/116* 81-140 235/45R18 K1a K2b K6g S03
0211*36-..; 81-140 245/40R18 K1c K2b K3c K6h
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 85-140 215/50R18 R70 A12 A16 A19
A1 85-140 225/45R18 A57 Flh S03
e13*2007/46*1845*.. 85-140 235/45R18
VW T-ROC Cabriolet 85-110 215/50R18 R70 A12 A16 A19
A1 85-110 225/45R18 A58 Cbo S03
e13*2007/46*1845*.. 85-110 235/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 21

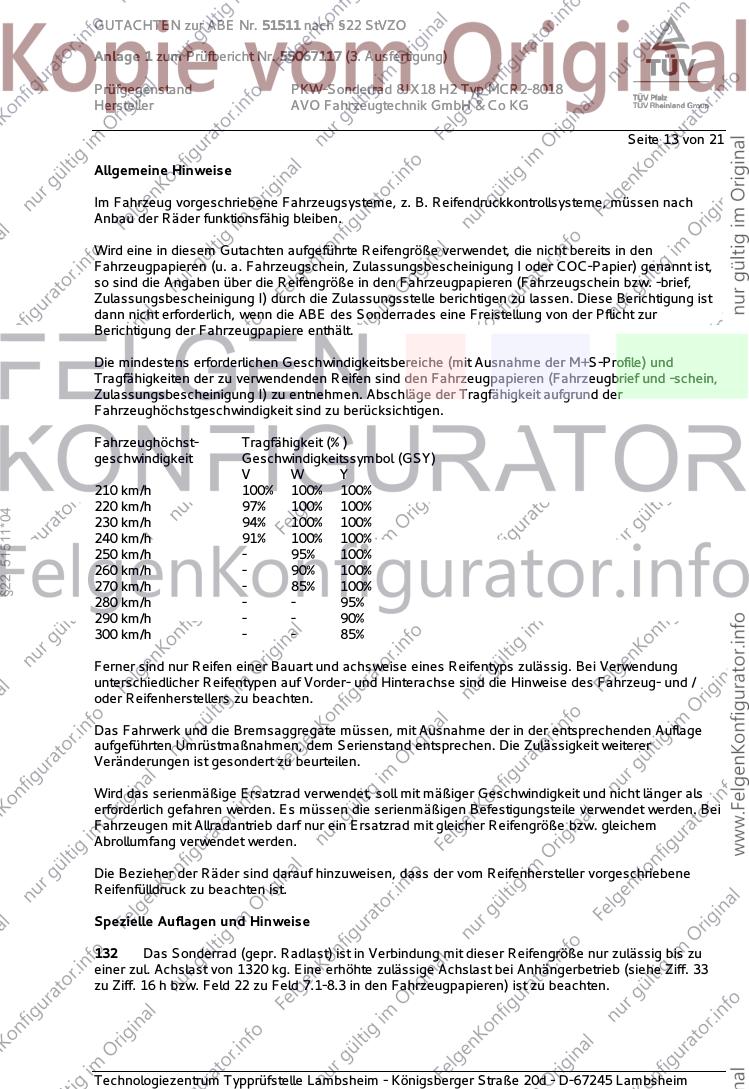

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 51511*04
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 21

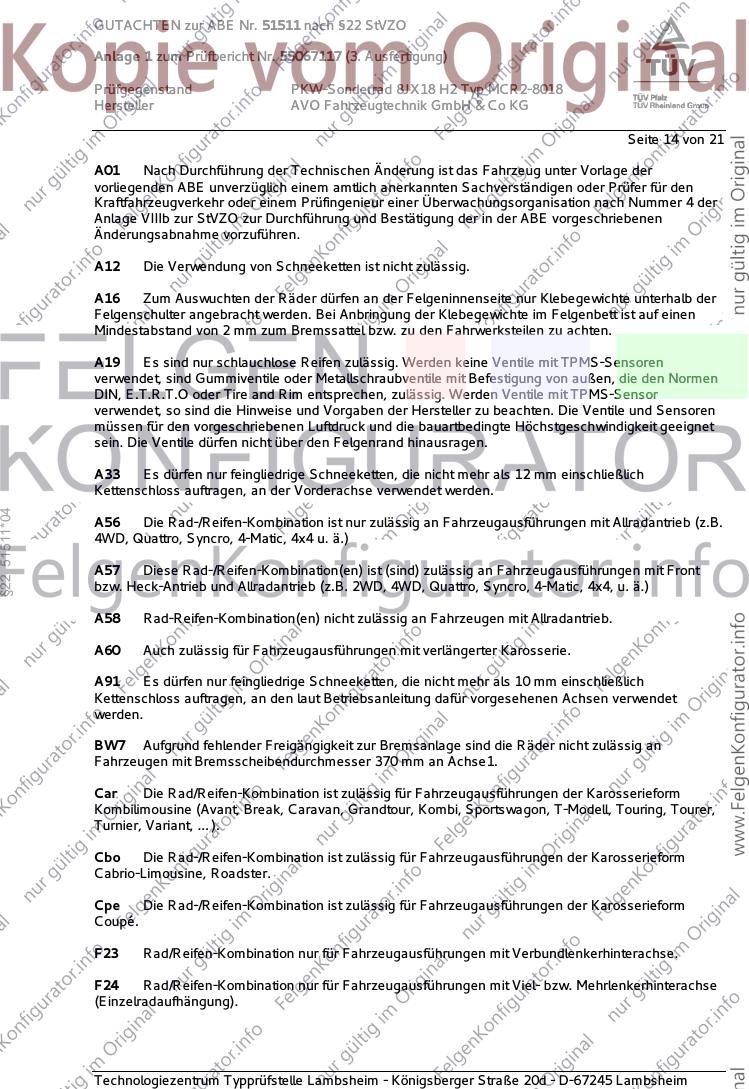

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§22 51511*04
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 21

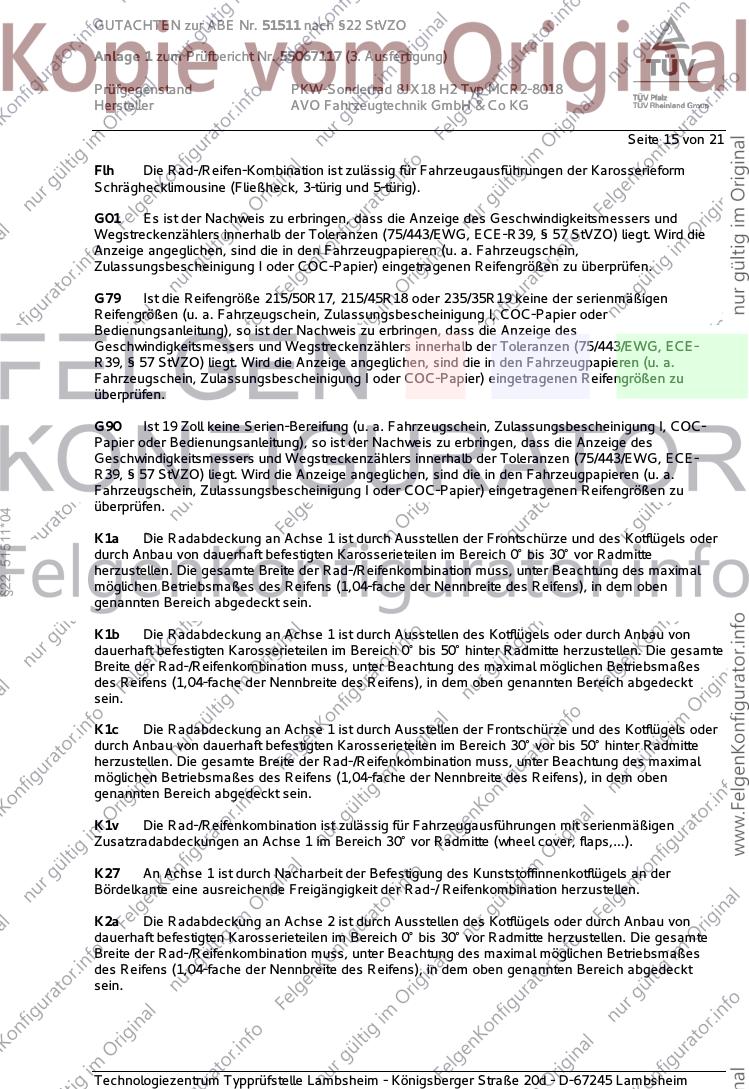

Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
§22 51511*04

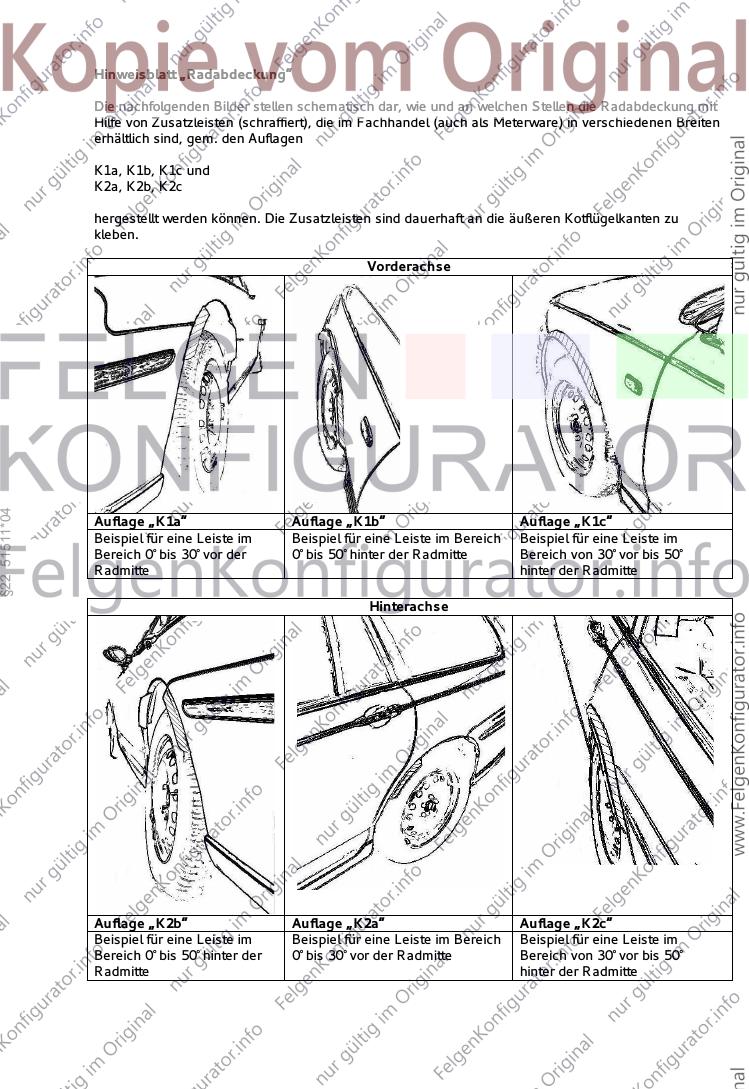

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A16 A19
8H 96-188 235/40R18 T91 T93 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A16 A19
8E,8H,QB6 253 235/40R18 T91 T93 Car Cbo Lim
e1*98/14,2001/116* S01
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 132 A12 A16 A19
4F, 4F1 89-257 235/40R18 T91 T93 132 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 132 V18 X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 215/50R18 A01 K1a R70 A12 A16 A19
GA 85, 110 225/45R18 A58 V18 S03
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a
- Frontantrieb 85, 110 245/40R18 A01 K2b R03
Audi Q2 85, 110 215/50R18 R70 A12 A16 A19
GA 85, 110 225/45R18 A58 KMV
§22 51511*04
e1*2007/46*1552*.. 85, 110 235/45R18 R92
- Frontantrieb 85, 110 245/40R18 R03 V18 S03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 A01 K1a R70 A12 A16 A19
GA 110, 140 225/45R18 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/45R18 A01 K1a
Audi Q2 Quattro 110, 140 215/50R18 R70 A12 A16 A19
GA 110, 140 225/45R18 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 R92
- mit Zusatz- S03
Verbreiterungen
Audi Q3 (I) 88-162 225/45R18 A12 A16 A19
8U, 8U1 88-162 225/50R18 A57 S02
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 (I) 88-162 225/45R18 A12 A16 A19
8U, 8U1 88-162 225/50R18 A57 KMV S02
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A16 A19
8V 206-228 225/35R18 T87 A56 Cbo F24
e1*2007/46*0607*.. 206-228 225/40R18 Lim S01
- Limousine / Cabrio 206-228 235/35R18
- incl. Facelift 2016 206-228 235/40R18
206-228 245/35R18 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 21

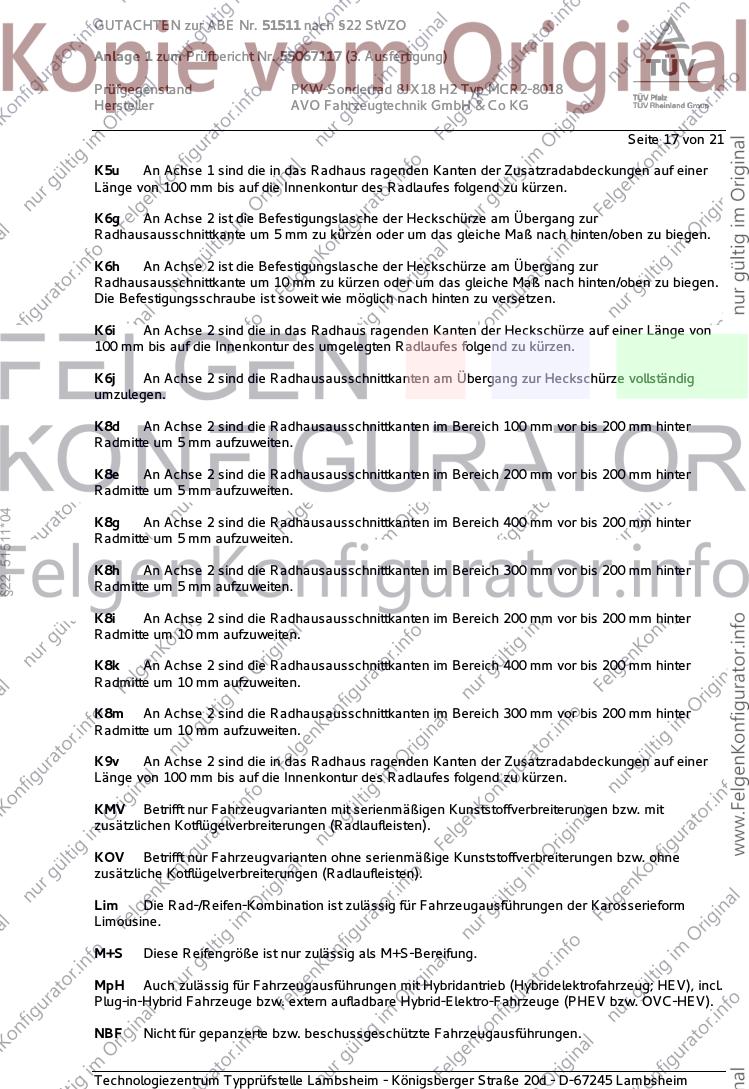

K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§22 51511*04
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 21
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
§22 51511*04
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 21
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51511*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 21
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
§22 51511*04
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 21
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 51511*04
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2021
Tufan 00363325.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 51511*04
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
