GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ H7517
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ ZentrierringLochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- H7517 LK112/Ø70,0x57,1mm Nr.13 5/112/57,1 25 730 2200
Kennzeichnungen
KBA-Nummer 50682
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung H7517 (s.o.)
Radgröße 7.5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 50682*06
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-220 225/55R17 A12 A16 A21
4B X28 S01
e1*98/14*0051*..,
e1*2001/116*0051*..
Audi Q3 (I) 88-162 215/55R17 K1a K2b A01 A12 A16
8U, 8U1 88-162 215/60R17 K1a K2b A21 A57 V00
e1*2007/46*0591*..; 88-162 225/50R17 K1a K2b V17 S04
e13*2007/46*1163*.. 88-162 225/55R17 K1a K2b
88-162 235/50R17 K1a K2b
88-162 235/55R17 K1a K2b
88-162 245/50R17 K1c K2b K6v
88-162 255/50R17 K1c K2c K6w
Audi Q3 (I) 88-162 215/55R17 A12 A16 A21
8U, 8U1 88-162 215/60R17 A57 KMV V00
e1*2007/46*0591*..; 88-162 225/50R17 V17 S04
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus- 88-162 235/50R17
Verbreiterungen 88-162 235/55R17
§22 50682*06
88-162 245/50R17 A01 K6v
88-162 255/50R17 A01 K1a K1b K2b K6w
Audi Q3, -/Sportback 110-180 215/65R17 K1c K2b A01 A12 A16
(II) 110-180 225/60R17 K1c K2b A21 A57 MpH
F3 110-180 225/65R17 K1c K2b S04
e1*2007/46*1900*.. 110-180 235/60R17 K1c K2b
Audi Q3, -/Sportback 110-180 215/65R17 A33 A16 A21 A57
(II) 110-180 225/60R17 A91 MpH RQ3
F3 110-180 225/65R17 A12 S04
e1*2007/46*1900*.. 110-180 235/60R17 A01 A12 K1a K1b K2b
- mit Radhaus- 110-180 245/55R17 A01 A12 K1c K2b
Verbreiterungen 110-180 255/55R17 A01 A12 K1c K2b K6w
MG EHS (RX6) 119 215/60R17 K1a A01 A12 A16
AS23P-L, AS23P-R 119 225/55R17 K1a A21 A58 V17
e5*2018/858*00003*..; 119 235/55R17 K1a K2b K3i K5w K6w S05
e5*2018/858*01000*..; 119 245/50R17 K1c K2b K3i K4i K5x K6u K7a K8x
e11*2018/858*00252*. 119 255/50R17 K2b K4i K6u K8x R03
.
- Plug-in Hybrid
MG ZS EV 68-75 205/55R17 K2b K6w A01 A12 A16
ZS1, SZS1, MZS1 68-75 215/50R17 K2b K3i K4i K6d K6w A21 A58 Flh
e4*2007/46*1417*..; 68-75 215/55R17 G75 K2b K3i K4i K6d K6w S05
e4*2007/46*1435*..; 68-75 225/50R17 K2b K3i K4i K5w K6d K6x
e5*2007/46*1329*.. 68-75 235/45R17 K2b K3i K4i K5w K6d K6x
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Alhambra 85-162 205/55R17 K2b T95 146 A01 A12 A16
7N 85-162 215/50R17 K1a K2c T95 146 A21 A57 S04
e1*2007/46*0402*..; 85-162 215/55R17 K1a K2c T94 T98 146
e1*2007/46*0435*.. 85-162 225/50R17 K1a K2c T94 T98 146
- incl. Facelift 201585-162 235/45R17 K1a K2c T93 T94 T97 146
85-162 245/45R17 K1a K2c T95 T99 146
Seat Cupra Formentor 110 215/55R17 K1c M+S A01 A12 A16
KM 110 225/55R17 K1c K2b K6w M+S A21 A57 KMV
e9*2007/46*4008*.. 110 235/50R17 K1c K2c K6w M+S NoP S03
Seat Cupra Formentor 110 215/55R17 K1c M+S A01 A12 A16
e-Hybrid 110 225/55R17 K1c K2b K6w M+S A21 A58 KMV
KM 110 235/50R17 K1c K2c K6w M+S Z17 S03
e9*2007/46*4008*..
- Plug-in Hybrid
Seat Tarraco 110-180 215/65R17 K1c A01 A12 A16
KN 110-180 225/60R17 K1c K2b A21 A57 MpH
e9*2007/46*6666*.. 110-180 225/65R17 K1c K2b S04
- ohne FR-Line 110-180 235/60R17 K1c K2b K6w
§22 50682*06
110-180 245/55R17 K1c K2a K2b K6w
Seat Tarraco FR 110-180 215/65R17 A90 A16 A21 A57
KN 110-180 225/60R17 A12 MpH RQ3
e9*2007/46*6666*.. 110-180 225/65R17 A12 S04
110-180 235/60R17 A01 A12 K6w
110-180 245/55R17 A01 A12 K1a K1b K6w
110-180 255/55R17 A01 A12 K1c K4i K5v K6y K8h
Skoda Kodiaq 85-147 215/65R17 A33 146 A16 A21 A57
NS 85-147 225/60R17 A01 A12 K1a K2b 146 S04
e8*2007/46*0249*.. 85-147 225/65R17 A01 A12 K1a K2b 146
- incl. Scout 85-147 235/60R17 A01 A12 K1a K2b 146
85-147 245/55R17 A01 A12 K1c K2b 146
85-147 255/55R17 A01 A12 K1c K2b 146
85-180 215/65R17 A33 M+S 146
85-180 225/60R17 A01 A12 K1a K2b M+S 146
85-180 225/65R17 A01 A12 K1a K2b M+S 146
85-180 235/60R17 A01 A12 K1a K2b M+S 146
85-180 245/55R17 A01 A12 K1c K2b M+S 146
85-180 255/55R17 A01 A12 K1c K2b M+S 146
Skoda Superb (III) 88-206 215/50R17 K1c K2b K4i K6g K6i K8e A01 A12 A16
3T 88-206 215/55R17 K1c K2b K4i K6g K6i K8e A21 A57 Car
e11*2001/116* 88-206 225/50R17 K1c K2c K3f K4i K5d K6g K6i K8e Lim NoP V00
0326*32-45; 88-206 235/50R17 K1c K2c K3d K3f K4i K5d K6h K6i V17 S04
e11*2007/46* K8m
0014*22-..; 88-206 245/45R17 K1c K2c K3d K3f K4i K5d K6h K6i
e8*2007/46*0317*.. K8m
- incl. Scout
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb iV (III) 115 215/50R17 K1c K2b K4i K6g K6i K8e A01 A12 A16
3T 115 215/55R17 K1c K2b K4i K6g K6i K8e A21 A58 Car
e8*2007/46*0317*.. 115 225/50R17 K1c K2c K3f K4i K5d K6g K6i K8e Lim V17 S03
- Plug-in Hybrid 115 235/50R17 K1c K2c K3d K3f K4i K5d K6h K6i
K8m
115 245/45R17 K1c K2c K3d K3f K4i K5d K6h K6i
K8m
VW Arteon -/Shooting 110-206 215/55R17 K1a K2b M+S A01 A12 A16
Brake 110-206 225/50R17 K1a K2b K8d A21 A57 Car
3H 110-206 225/55R17 K1a K2b K8d Lim MpH S02
e1*2007/46*1725*.. 110-206 235/50R17 K1c K2b K5b K8d
110-206 245/50R17 K1c K2c K5b K7d K8m
VW Passat (VII) All- 103-155 205/50R17 K6h K6y K8h M+S T89 T93 A01 A12 A16
track 103-155 205/55R17 K6h K6y K8h M+S T91 T95 A21 A56 Car
3C, 3c 103-155 215/50R17 K1a K1b K2b K5d K5w K6h K6y K8m KMV S01
e1*2001/116* M+S T91 T95
0307*24-36; 103-155 225/45R17 K6h K6y K8h M+S T91 T94
e1*2007/46* 103-155 225/50R17 K1c K2b K5d K5w K6h K6y K8m
§22 50682*06
0502*00-10; 103-155 235/45R17 K1a K1b K2b K5d K5w K6h K6y K8m
0547*00-03 103-155 245/45R17 K1c K2b K5d K5w K6h K6y K8m
- mit Radhaus- Ver-
breiterungen
VW Passat (VIII) 88-140 235/50R17 K2c K4i K6g K6i K8s R03 A01 A12 A16
3C 88-206 215/50R17 K1c K2c K4i K6i K8m A21 A57 Car
e1*2001/116* 88-206 215/55R17 K1c K2c K4i K6i K8m Lim NoP V00
0307*37-.. 88-206 225/50R17 K1c K2c K4i K6g K6i K8m V17 VoA S02
- Limousine / Variant 88-206 245/45R17 K1c K2c K3c K4i K6g K6i K8m
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) All- 110-206 215/55R17 K6i K6y K8h M+S A01 A12 A16
track 110-206 225/50R17 K6i K6y K8h M+S A21 A56 Car
3C 110-206 225/55R17 K6i K6y K8h M+S KMV S02
e1*2001/116*0307*41- 110-206 235/50R17 K1c K6i K6y K8m M+S
.. 110-206 245/50R17 K1c K3s K5b K5v K6i K6y K8s M+S
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) GTE 115 215/50R17 K1c K2c K4i K6i K8m A01 A12 A16
3C 115 215/55R17 K1c K2c K4i K6i K8m A21 A58 Car
e1*2001/116* Lim VoA S02
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

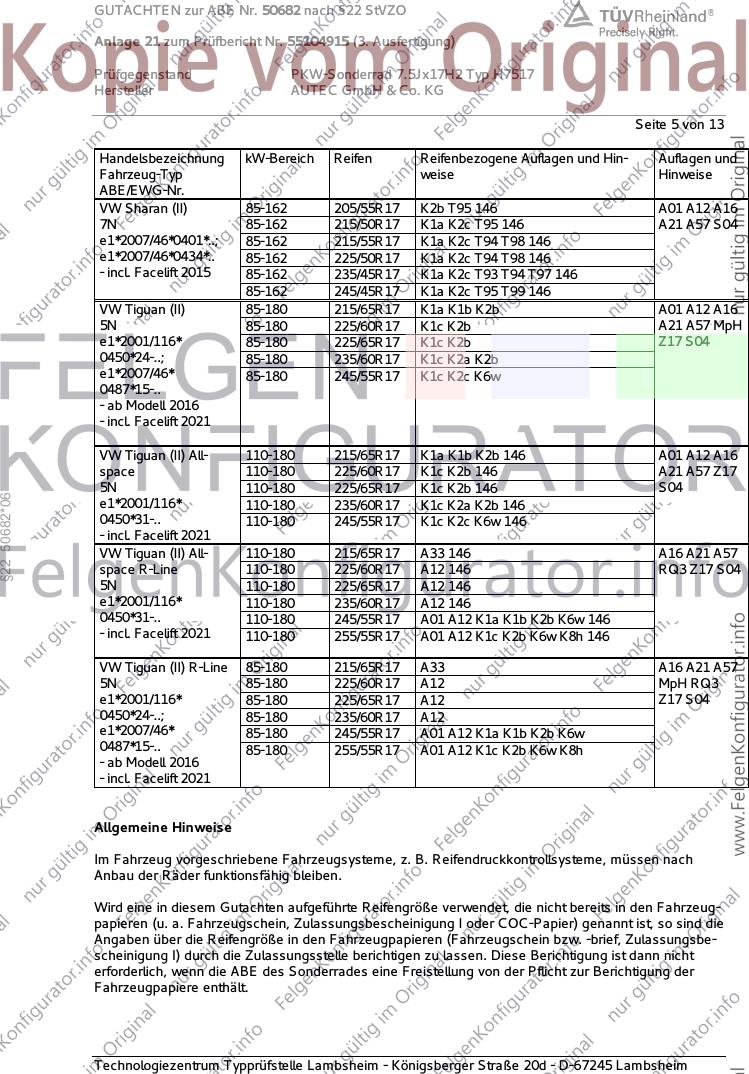

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Sharan (II) 85-162 205/55R17 K2b T95 146 A01 A12 A16
7N 85-162 215/50R17 K1a K2c T95 146 A21 A57 S04
e1*2007/46*0401*..; 85-162 215/55R17 K1a K2c T94 T98 146
e1*2007/46*0434*.. 85-162 225/50R17 K1a K2c T94 T98 146
- incl. Facelift 2015 85-162 235/45R17 K1a K2c T93 T94 T97 146
85-162 245/45R17 K1a K2c T95 T99 146
VW Tiguan (II) 85-180 215/65R17 K1a K1b K2b A01 A12 A16
5N 85-180 225/60R17 K1c K2b A21 A57 MpH
e1*2001/116* 85-180 225/65R17 K1c K2b Z17 S04
0450*24-..; 85-180 235/60R17 K1c K2a K2b
e1*2007/46* 85-180 245/55R17 K1c K2c K6w
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) All- 110-180 215/65R17 K1a K1b K2b 146 A01 A12 A16
space 110-180 225/60R17 K1c K2b 146 A21 A57 Z17
5N 110-180 225/65R17 K1c K2b 146 S04
§22 50682*06
e1*2001/116* 110-180 235/60R17 K1c K2a K2b 146
0450*31-.. 110-180 245/55R17 K1c K2c K6w 146
- incl. Facelift 2021
VW Tiguan (II) All- 110-180 215/65R17 A33 146 A16 A21 A57
space R-Line 110-180 225/60R17 A12 146 RQ3 Z17 S04
5N 110-180 225/65R17 A12 146
e1*2001/116* 110-180 235/60R17 A12 146
0450*31-.. 110-180 245/55R17 A01 A12 K1a K1b K2b K6w 146
- incl. Facelift 2021 110-180 255/55R17 A01 A12 K1c K2b K6w K8h 146
VW Tiguan (II) R-Line 85-180 215/65R17 A33 A16 A21 A57
5N 85-180 225/60R17 A12 MpH RQ3
e1*2001/116* 85-180 225/65R17 A12 Z17 S04
0450*24-..; 85-180 235/60R17 A12
e1*2007/46* 85-180 245/55R17 A01 A12 K1a K1b K2b K6w
0487*15-.. 85-180 255/55R17 A01 A12 K1c K2b K6w K8h
- ab Modell 2016
- incl. Facelift 2021
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

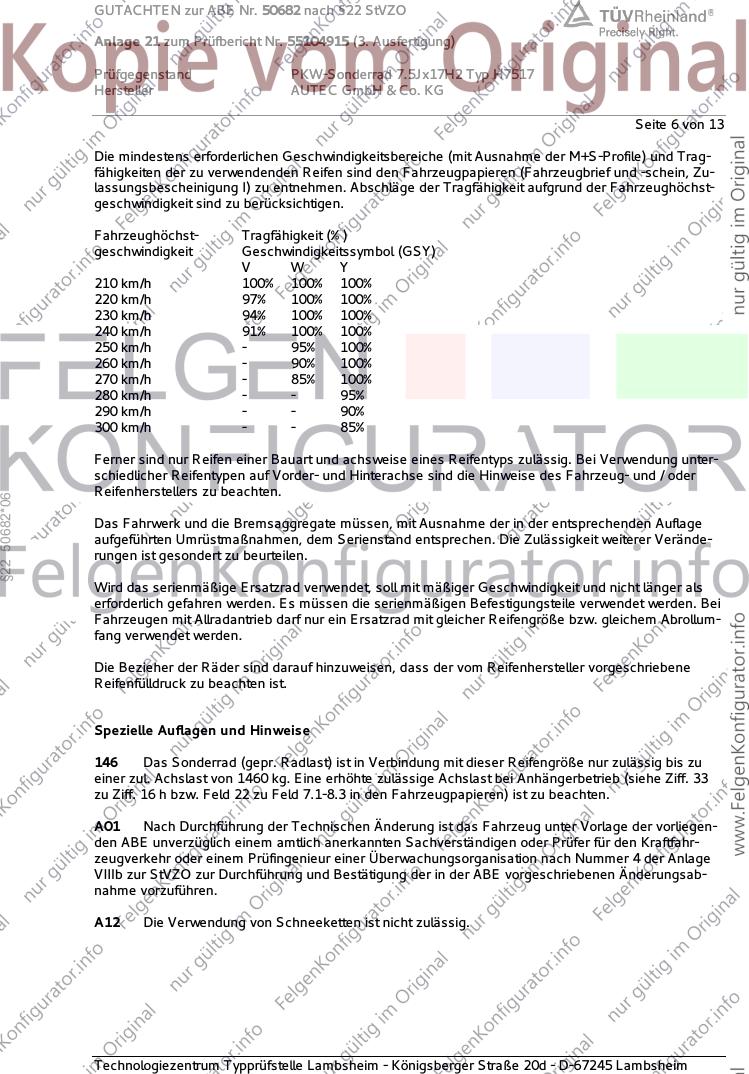

Seite 6 von 13
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§22 50682*06
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

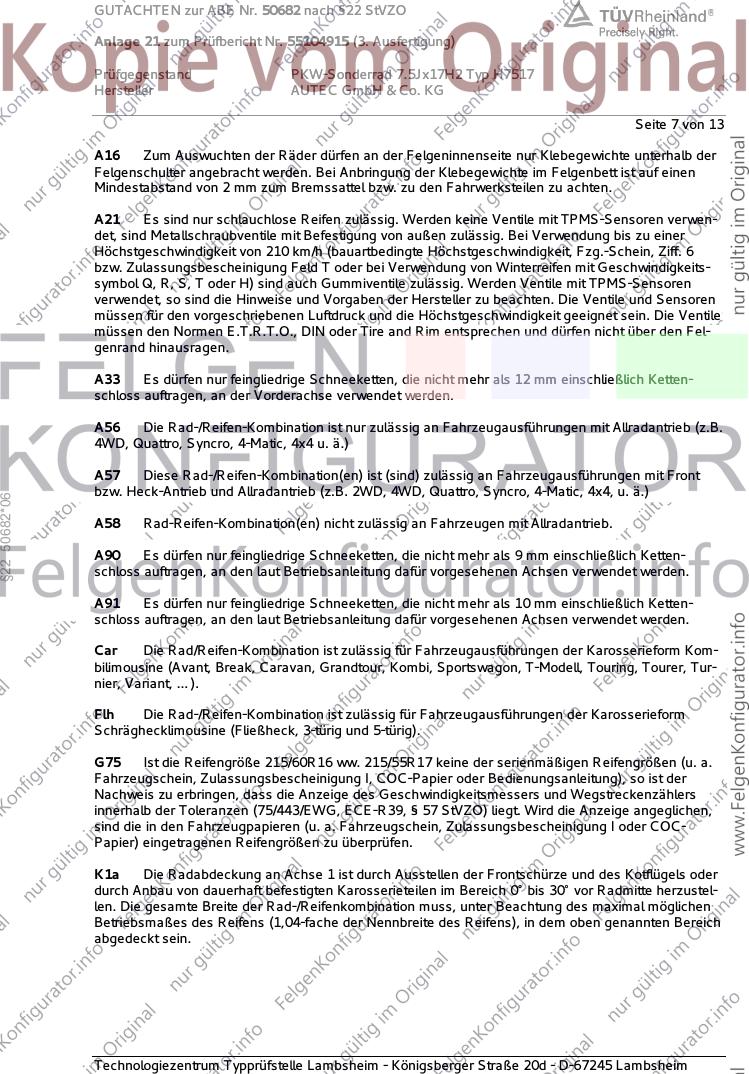

Seite 7 von 13
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§22 50682*06
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

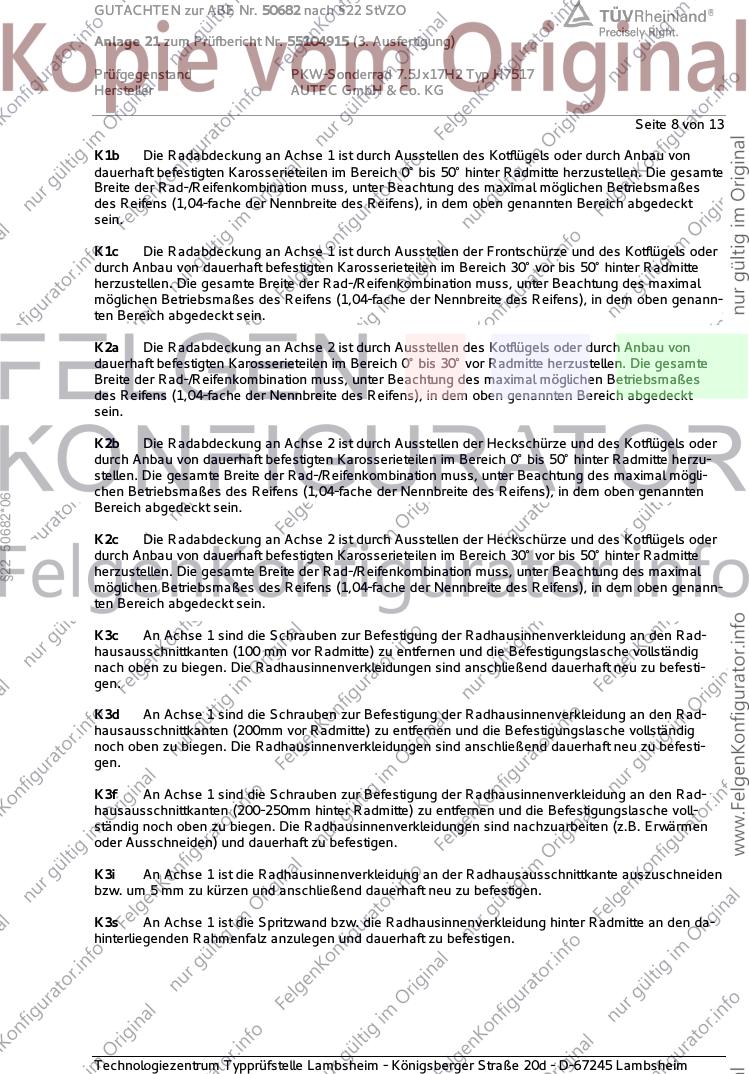

Seite 8 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
§22 50682*06
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche voll-
ständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen
oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

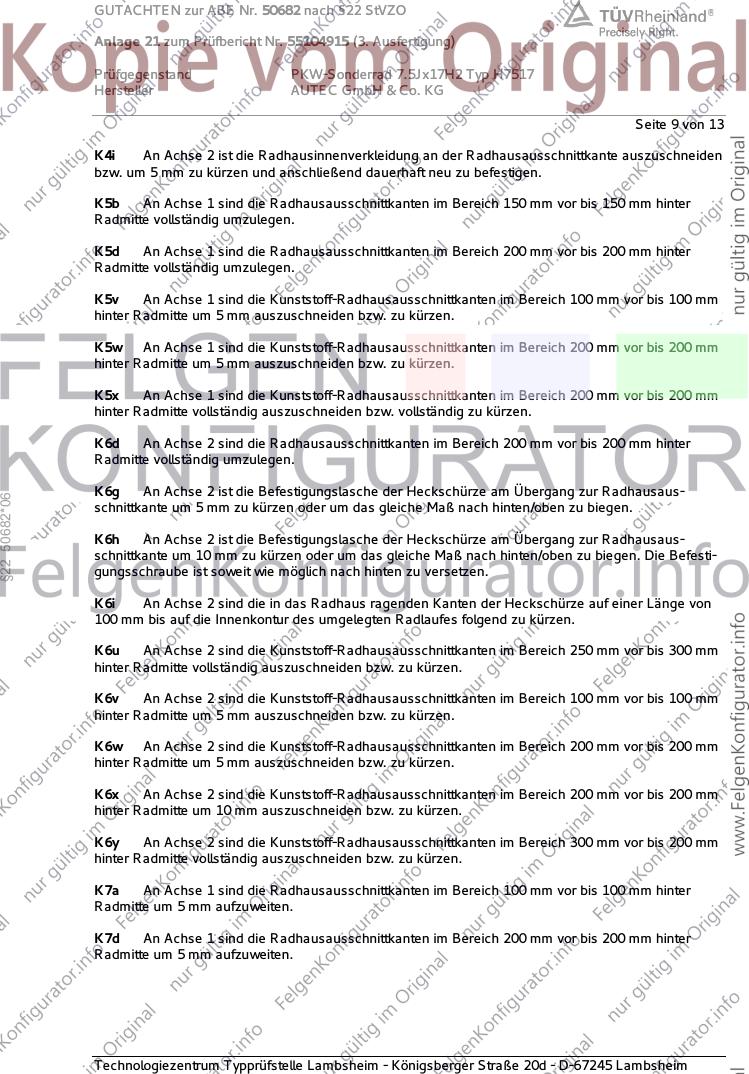

Seite 9 von 13
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
§22 50682*06
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 13
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
§22 50682*06
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

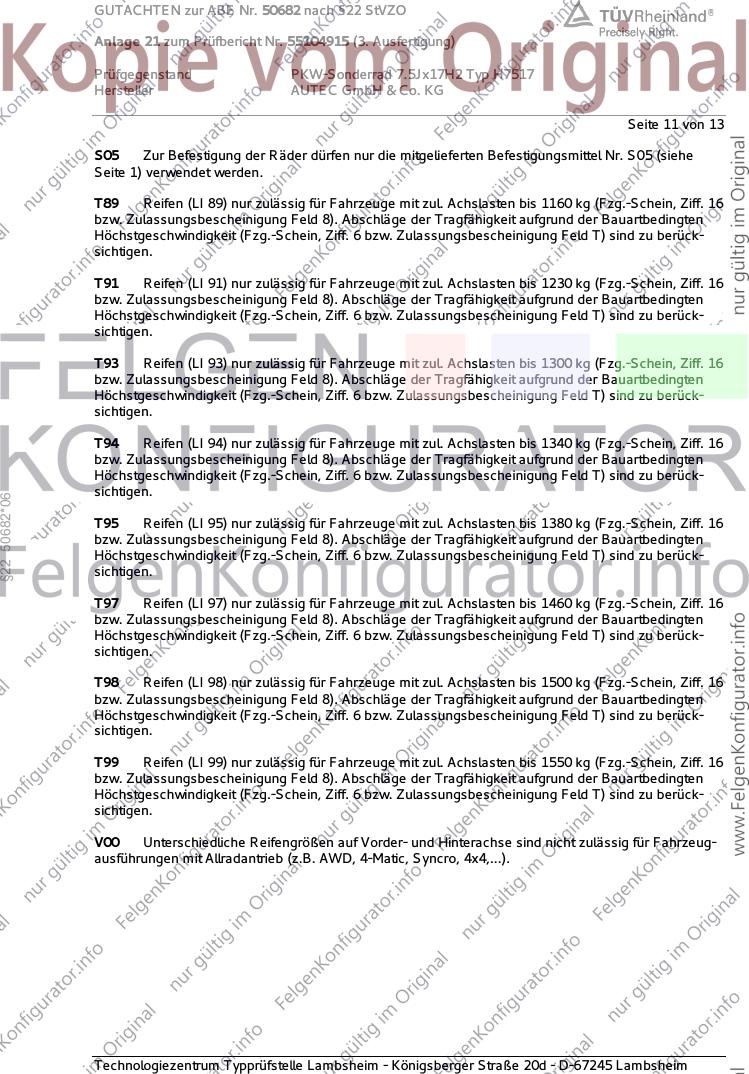

Seite 11 von 13
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§22 50682*06
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

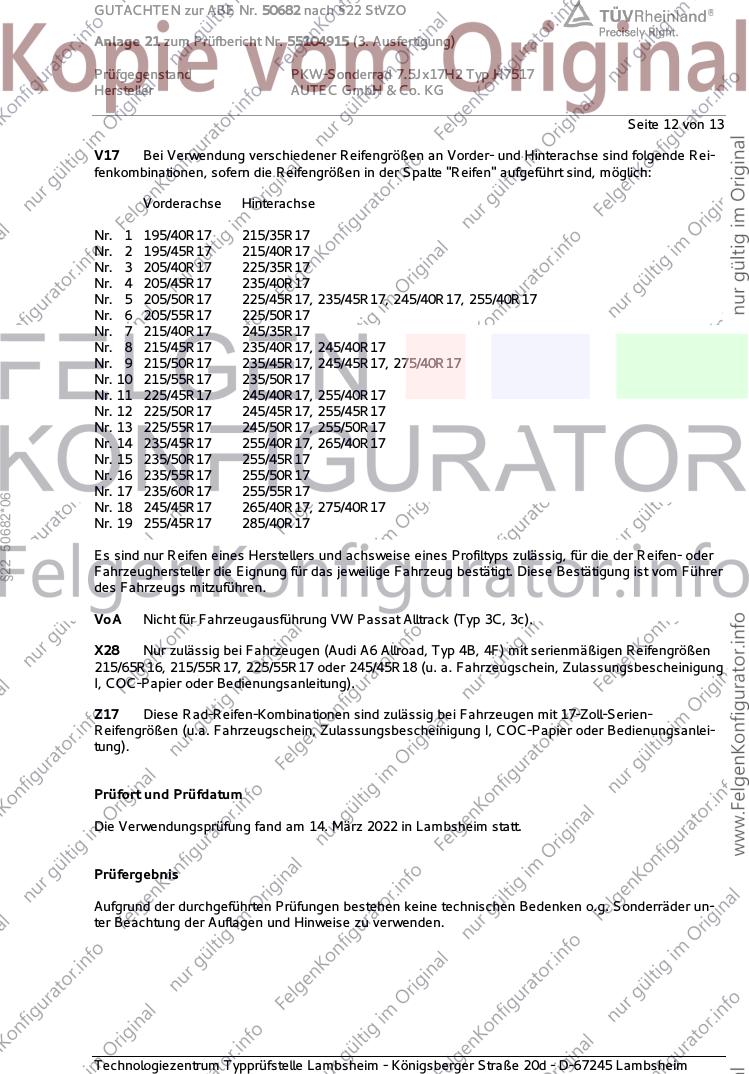

Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 50682*06
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. März 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50682 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr. 55104915 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ H7517
Hersteller AUTEC GmbH & Co. KG

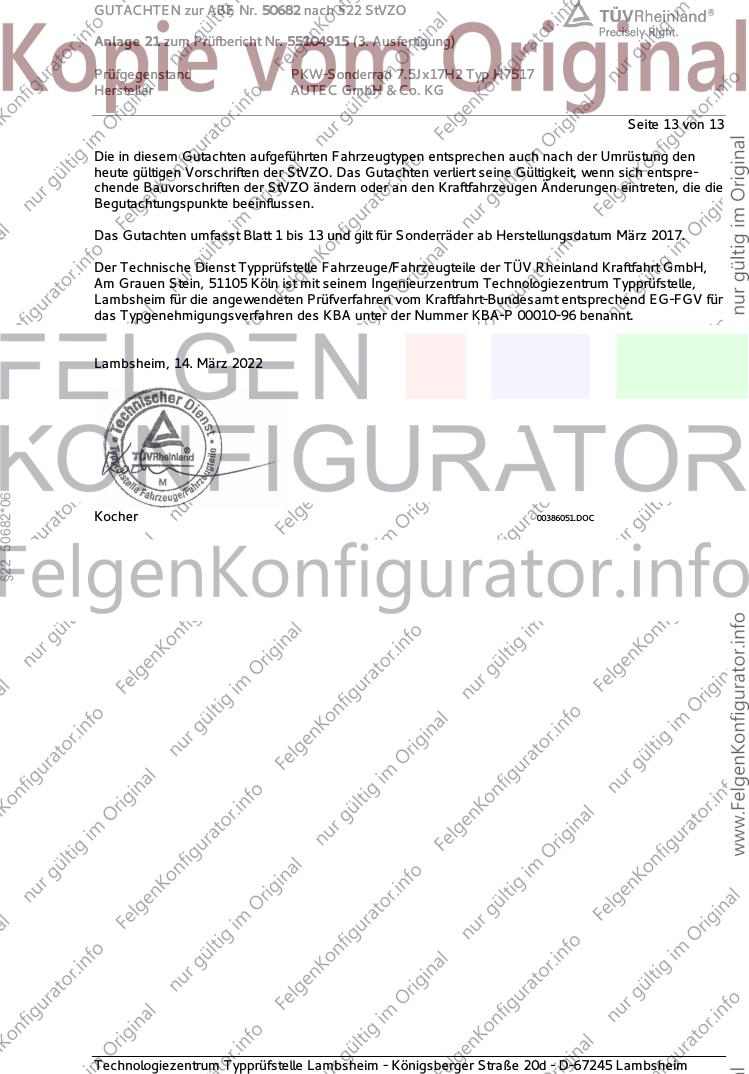

Seite 13 von 13
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2022
§22 50682*06
Kocher 00386051.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
