Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53809*00
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 53809*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR4-8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53809*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53809*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
17.01.2022
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55003122 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53809*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53809*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53809*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.01.2022
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53809*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR4
Typ MCR4-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCR4-8019 5C / Ø72,6 - Ø63,4 5/108/63,4 45 620 2100 2/2021
BM MCR4-8019 BM / Ø66,45 - Ø57,1 5/112/57,1 30 620 2100 2/2021
MB MCR4-8019 MB / Ø66,45 - Ø57,1 5/112/57,1 48 620 2100 2/2021
BM MCR4-8019 BM / ohne Ring 5/112/66,6 30 620 2100 2/2021
MB MCR4-8019 MB / ohne Ring 5/112/66,6 48 620 2100 2/2021
§22 53809*00
5F MCR4-8019 5F / Ø72,6 - Ø60,1 5/114,3/60,1 45 620 2100 2/2021
5F MCR4-8019 5F / Ø72,6 - Ø64,1 5/114,3/64,1 45 620 2100 2/2021
5F MCR4-8019 5F / Ø72,6 - Ø67,1 5/114,3/67,1 45 620 2100 2/2021
Kennzeichnung
KBA-Nummer 53809
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR4-8019 (s.o.)
Radgröße 8JX19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5C 5/108/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
BM 5/112/66,6 30 620 2100 FE 08/2021 TZT Lambsheim
MB 5/112/66,6 48 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5C 5/108/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
§22 53809*00
MB 5/112/66,6 48 620 215/35R19 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
5C 5/108/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
5F 5/114,3/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5C 5/108/72,6 45 620 285/55R19 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5C ET45 betrug 8,10 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
Technologiezentrum Typprüfstelle Lambsheim im August 2021
TÜV Rheinland Malaysia Shah Alam im Januar 2022
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 12.01.2022
Radzeichnung MCR4-8019 19.07.2021
mit Änderung vom 27.08.2021
Zubehör Zubehör Nr. 202002 31.05.2021
Verwendungen Anlagen 1-10
Der Prüfbericht umfasst Blatt 1 bis 3.
§22 53809*00
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Januar 2022
Tufan 00382671.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 20
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR4
Typ MCR4-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
BM MCR4-8019 BM / Ø66,45 - Ø57,1 5/112/57,1 30 620 2100
Kennzeichnungen
KBA-Nummer 53809
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR4-8019 (s.o.)
Radgröße 8JX19H2
§22 53809*00
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 20

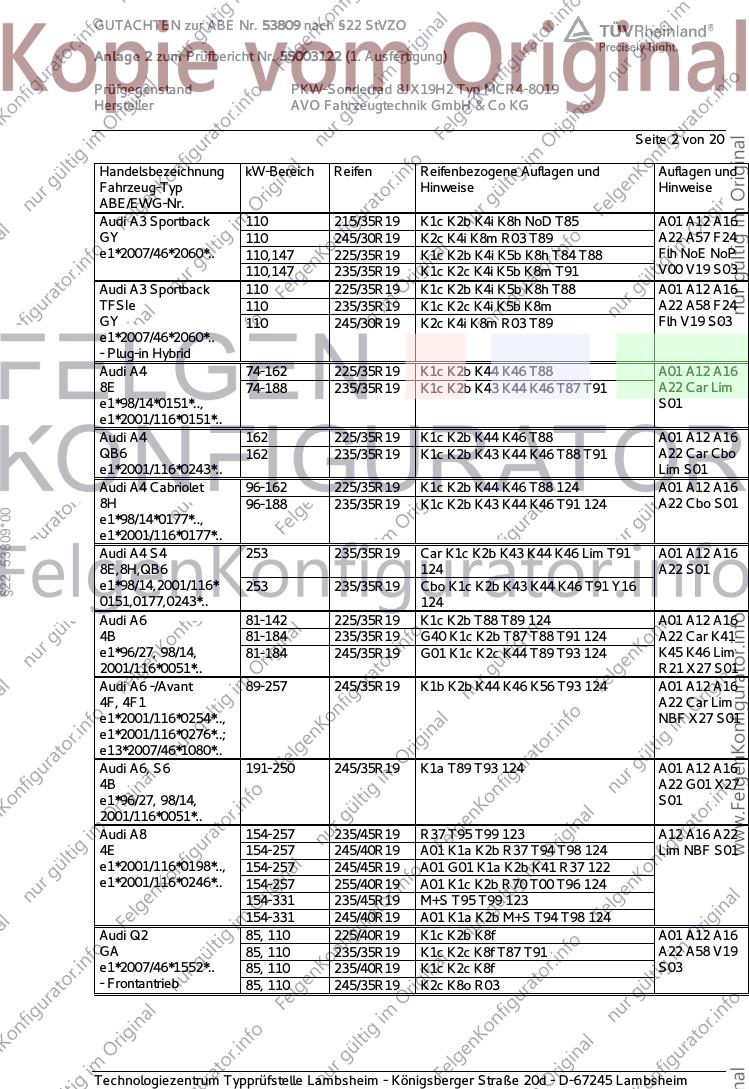

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Sportback 110 215/35R19 K1c K2b K4i K8h NoD T85 A01 A12 A16
GY 110 245/30R19 K2c K4i K8m R03 T89 A22 A57 F24
e1*2007/46*2060*.. 110,147 225/35R19 K1c K2b K4i K5b K8h T84 T88 Flh NoE NoP
110,147 235/35R19 K1c K2c K4i K5b K8m T91 V00 V19 S03
Audi A3 Sportback 110 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A16
TFSIe 110 235/35R19 K1c K2c K4i K5b K8m A22 A58 F24
GY 110 245/30R19 K2c K4i K8m R03 T89 Flh V19 S03
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A16
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A22 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A16
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A22 Car Cbo
e1*2001/116*0243*.. Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 124 A01 A12 A16
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 124 A22 Cbo S01
§22 53809*00
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K43 K44 K46 Lim T91 A01 A12 A16
8E,8H,QB6 124 A22 S01
e1*98/14,2001/116* 253 235/35R19 Cbo K1c K2b K43 K44 K46 T91 Y16
0151,0177,0243*.. 124
Audi A6 81-142 225/35R19 K1c K2b T88 T89 124 A01 A12 A16
4B 81-184 235/35R19 G40 K1c K2b T87 T88 T91 124 A22 Car K41
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2c K44 T89 T93 124 K45 K46 Lim
2001/116*0051*.. R21 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b K44 K46 K56 T93 124 A01 A12 A16
4F, 4F1 A22 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 K1a T89 T93 124 A01 A12 A16
4B A22 G01 X27
e1*96/27, 98/14, S01
2001/116*0051*..
Audi A8 154-257 235/45R19 R37 T95 T99 123 A12 A16 A22
4E 154-257 245/40R19 A01 K1a K2b R37 T94 T98 124 Lim NBF S01
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 K1a K2b K41 R37 122
e1*2001/116*0246*.. 154-257 255/40R19 A01 K1c K2b R70 T00 T96 124
154-331 235/45R19 M+S T95 T99 123
154-331 245/40R19 A01 K1a K2b M+S T94 T98 124
Audi Q2 85, 110 225/40R19 K1c K2b K8f A01 A12 A16
GA 85, 110 235/35R19 K1c K2c K8f T87 T91 A22 A58 V19
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2c K8f S03
- Frontantrieb 85, 110 245/35R19 K2c K8o R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 225/40R19 K1a K1b K2b K8f A01 A12 A16
GA 85, 110 235/35R19 K1c K2c K8f T87 T91 A22 A58 KMV
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2c K8f R92 V19 S03
- Frontantrieb 85, 110 245/35R19 K2c K8o R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b K6w K8c A01 A12 A16
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A22 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b K6w K8c A01 A12 A16
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A22 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i R92 S03
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S02
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19 A01 K1a K2b
§22 53809*00
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S02
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi Q3, -/Sportback 110-180 225/50R19 K1c K2b 121 A01 A12 A16
(II) 110-180 235/45R19 K1a K1b K2b 123 A22 A57 MpH
F3 110-180 235/50R19 K1c K2b 119 S02
e1*2007/46*1900*.. 110-180 245/45R19 K1c K2b 122
110-180 255/45R19 K1c K2b 120
Audi Q3, -/Sportback 110-180 225/50R19 121 A12 A16 A22
(II) 110-180 235/45R19 123 A57 MpH
F3 110-180 235/50R19 119 RQ3
e1*2007/46*1900*.. 110-180 245/45R19 122 S02
- mit Radhaus- 110-180 255/45R19 120
Verbreiterungen
Audi RS Q3 (I) 228-270 225/45R19 A33 M+S A16 A22 A56
8U 228-270 235/40R19 A90 M+S KMV S02
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
Audi RS Q3 - 294 225/50R19 M+S 121 A12 A16 A22
/Sportback (II) 294 235/45R19 M+S 123 A56 S02
F3 294 245/45R19 M+S 122
e1*2007/46*2038*.. 294 255/45R19 M+S 120
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS3 Limousine 294 235/35R19 K1c K2c K3a K6h K6i K8m T91 A01 A12 A16
8V A22 A56 BnK
e1*2007/46*0608*03-.. Lim S01
Audi RS4 309 235/40R19 M+S A16 A22 A63
QB6 BnK Car Cbo
e1*2001/116*0243*.. Lim S01
Audi S3 Sportback 228 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A16
GY 228 235/35R19 K1c K2c K4i K5b K8m T91 A22 A56 F24
e1*2007/46*2060*.. Flh NoP S03
Audi SQ2 Quattro 221 225/40R19 K1a K1b K2b K6w K8c M+S A01 A12 A16
GA 221 235/35R19 K1c K2a K2b K6y K8i T91 A22 A56 KMV
e1*2007/46* 221 235/40R19 K1c K2a K2b K6y K8i S03
1552*09-..
- mit Zusatz-
Verbreiterungen
MG EHS (RX6) 119 225/45R19 A12 A16 A22
AS23P-L, AS23P-R 119 235/45R19 A58 V19 S04
e5*2018/858*00003*..; 119 245/40R19 A01 K1a K3i K5w
§22 53809*00
e5*2018/858*01000*..;
e11*2018/858*00252*.
.
- Plug-in Hybrid
MG ZS EV 68-75 225/40R19 G75 K2b K3i K4i K6d K6w A01 A12 A16
ZS1, SZS1, MZS1 68-75 235/35R19 K2b K3i K4i K5w K6d K6x A22 A58 Flh
e4*2007/46*1417*..; 68-75 245/35R19 K2b K3i K3w K4i K5x K6d K6y K7b S04
e4*2007/46*1435*..; K8e
e5*2007/46*1329*..
- Elektro
Seat Alhambra 85-162 225/40R19 K2b T93 124 A01 A12 A16
7N 85-162 245/35R19 K1a K2c T93 124 A22 A57 S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl. Facelift 2015
Seat Ateca 85, 110 225/40R19 K1a K1b K2b A01 A12 A16
5FP 85, 110 225/45R19 G01 K1a K1b K2b A22 A58 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b K6v K8c KMV NoP
- incl. ab Modell 2021 85, 110 245/35R19 K1c K2b K6v K8c V19
- Frontantrieb 85, 110 245/40R19 K1c K2b K6v K8c S03
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/40R19 K1c K2b A01 A12 A16
5FP 81-110 225/45R19 G01 K1c K2b A22 A58 F23
e9*2007/46*6394*.. 81-110 235/40R19 K1c K2b K8c KOV NoP
- incl. ab Modell 2021 S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A01 A12 A16
5FP 110, 140 225/45R19 K1a K1b K2b A22 A56 F24
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b K6v K8c KMV NoP
- incl. ab Modell 2021 110, 140 245/40R19 K1c K2b K6v K8c S03
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 K1a K1b K2b A01 A12 A16
5FP 221 225/45R19 K1a K1b K2b A22 A56 F24
e9*2007/46*6394*11-..221 235/40R19 K1c K2b K6v K8d S03
221 245/40R19 K1c K2b K6v K8d
Seat Cupra Formentor 180,228 225/45R19 M+S A12 A16 A22
KM 180,228 235/40R19 A01 K1a K1b K6w M+S A57 KMV
e9*2007/46*4008*.. 180,228 245/40R19 A01 K1c K2b K6w NoP
S03
Seat Cupra Formentor 110,140 225/45R19 M+S A12 A16 A22
KM 110,140 235/40R19 A01 K1a K1b K6w M+S A57 KMV
e9*2007/46*4008*.. 110,140 245/40R19 A01 K1c K2b K6w NoP
S03
Seat Cupra Formentor 110 225/45R19 M+S A12 A16 A22
§22 53809*00
e-Hybrid 110 235/40R19 A01 K1a K1b K6w M+S A58 KMV S03
KM 110 245/40R19 A01 K1c K2b K6w
e9*2007/46*4008*..
- Plug-in Hybrid
Seat Cupra Formentor 287 245/40R19 M+S A12 A16 A22
VZ5 A56 KMV S03
KM
e9*2007/46*4008*..
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A16
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T88 A22 A58 Car
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89 Lim S01
e9*2007/46*0011*..
Seat Tarraco 110-180 235/45R19 K1a K1b T95 T99 123 A01 A12 A16
KN 110-180 235/50R19 K1c K2b K6w 119 A22 A57 MpH
e9*2007/46*6666*.. 110-180 245/45R19 K1c 122 S03
- ohne FR-Line 110-180 255/45R19 K1c K2b K6w 120
Seat Tarraco FR 110-180 235/45R19 T95 T99 123 A12 A16 A22
KN 110-180 235/50R19 A01 K6w 119 A57 MpH
e9*2007/46*6666*.. 110-180 245/45R19 122 RQ3
110-180 255/45R19 A01 K6w 120 S03
Skoda Karoq 81-110 225/40R19 K1c K2b A01 A12 A16
NU 81-110 225/45R19 G01 K1c K2b A22 A58 F23
e8*2007/46*0272*.. 81-110 235/40R19 K1c K2b K8c KOV S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b 124 A01 A12 A16
NU 110, 140 225/45R19 K1c K2b 124 A22 A56 F24
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b K8c 124 KOV S03
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5C 5/108/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
BM 5/112/66,6 30 620 2100 FE 08/2021 TZT Lambsheim
MB 5/112/66,6 48 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5C 5/108/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
§22 53809*00
MB 5/112/66,6 48 620 215/35R19 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
5C 5/108/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
5F 5/114,3/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5C 5/108/72,6 45 620 285/55R19 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5C ET45 betrug 8,10 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 225/40R19 K1c K2a K2b T89 T93 124 A01 A12 A16
5L 77-125 235/35R19 K1c K2c T87 T91 124 A22 A57 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon -/Shooting 110-206 225/40R19 T89 T93 124 A12 A16 A22
Brake 110-206 225/45R19 124 A57 Car Lim
3H 110-206 235/40R19 124 MpH S03
e1*2007/46*1725*.. 110-206 245/40R19 A01 K1a K2b 124
VW Arteon R - 235 245/40R19 A01 K1a K2b A12 A16 A22
/Shooting Brake R A56 Car Lim
3H NoP S03
e1*2007/46*1725*..
VW Beetle, -/Cabrio 77-162 225/40R19 K1c K2b K3a K3c A01 A12 A16
(II) 77-162 235/35R19 K1c K2c K3a K3c K4v K5c K6d A22 A58 Cbo
16 77-162 235/40R19 K1c K2c K3a K3c K4v K5c K6d Flh S01
e1*2007/46*0539*..
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 124 A01 A12 A16
1T, 1t A22 KMV S01
e1*2001/116*
§22 53809*00
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K2b K3b K6h K6i K6x K8m T88 A01 A12 A16
AUV 81-135 225/40R19 K1c K2b K3b K6h K6i K6x K8m A22 A56 Car
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K5b K5v K6h K6i K6y F24 KMV S01
- incl. Facelift 2017 K8s
VW Passat (V) 74-142 225/35R19 K1c K44 T84 T88 A01 A12 A16
3BG 74-142 235/35R19 G01 K1c K2b K44 T87 T88 T91 A22 Car K46
e1*98/14*0157*.., Lim S01
e1*2001/116*0157*..
VW Passat (V) W8 202 235/35R19 G01 K1c K2b T87 T88 T91 A01 A12 A16
3BS A22 B11 Car
e1*98/14*0173*.., K44 K45 K46
e1*2001/116*0173*.. K56 Lim R70
S01
VW Passat (VII) 103-155 225/40R19 K6h K6w K8h T89 T93 124 A01 A12 A16
Alltrack 103-155 235/35R19 K6h K6y K8h T91 124 A22 A56 Car
3C, 3c 103-155 245/35R19 K1a K1b K2b K3s K5d K5w K6h K6y KMV S01
e1*2001/116* K8m T89 T93 124
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-206 225/40R19 K1c K2b K8h T89 T93 124 A01 A12 A16
3C 88-206 235/35R19 K1c K2c K3c K4i K6i K8m T87 T91 A22 A57 Car
e1*2001/116* 124 Lim NoP V00
0307*37-.. 88-206 235/40R19 K1c K2c K3c K4i K6i K8m 124 V19 VoA S03
- Limousine / Variant 88-206 245/35R19 K1c K2c K3a K3c K4i K5d K6g K6i
ab MJ 2015 (B8/3G) K8m T89 T93 124
- incl. Facelift 2019
VW Passat (VIII) 110-206 225/40R19 A90 T93 124 A16 A22 A56
Alltrack 110-206 225/45R19 A12 124 Car KMV S03
3C 110-206 235/40R19 A01 A12 K6w 124
e1*2001/116*0307*41- 110-206 245/40R19 A01 A12 K3s K6i K6y K8h 124
..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) GTE 115 225/40R19 K1c K2b K8h T89 T93 124 A01 A12 A16
3C 115 235/35R19 K1c K2c K3c K4i K6i K8m T91 124 A22 A58 Car
e1*2001/116* 115 235/40R19 K1c K2c K3c K4i K6i K8m 124 Lim VoA S03
0307*41-..
- Limousine / Variant
§22 53809*00
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Scirocco (III) 90-162 225/35R19 K1a K2b T84 T88 A01 A12 A16
13 90-162 235/35R19 K1a K1b K2b A22 A58 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 S01
- incl. Facelift 2015
VW Scirocco (III) R 188-206 225/35R19 K1a K2b T88 A01 A12 A16
13 188-206 235/35R19 K1a K1b K2b A22 A58 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 S01
- incl. Facelift 2015
VW Sharan (II) 85-162 225/40R19 K2b T93 124 A01 A12 A16
7N 85-162 245/35R19 K1a K2c T93 124 A22 A57 S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 225/45R19 K2b A01 A12 A16
5N 81-155 235/45R19 K1a K1b K2b A22 A57 S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 225/45R19 A12 A16 A22
5N 81-155 235/45R19 A57 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

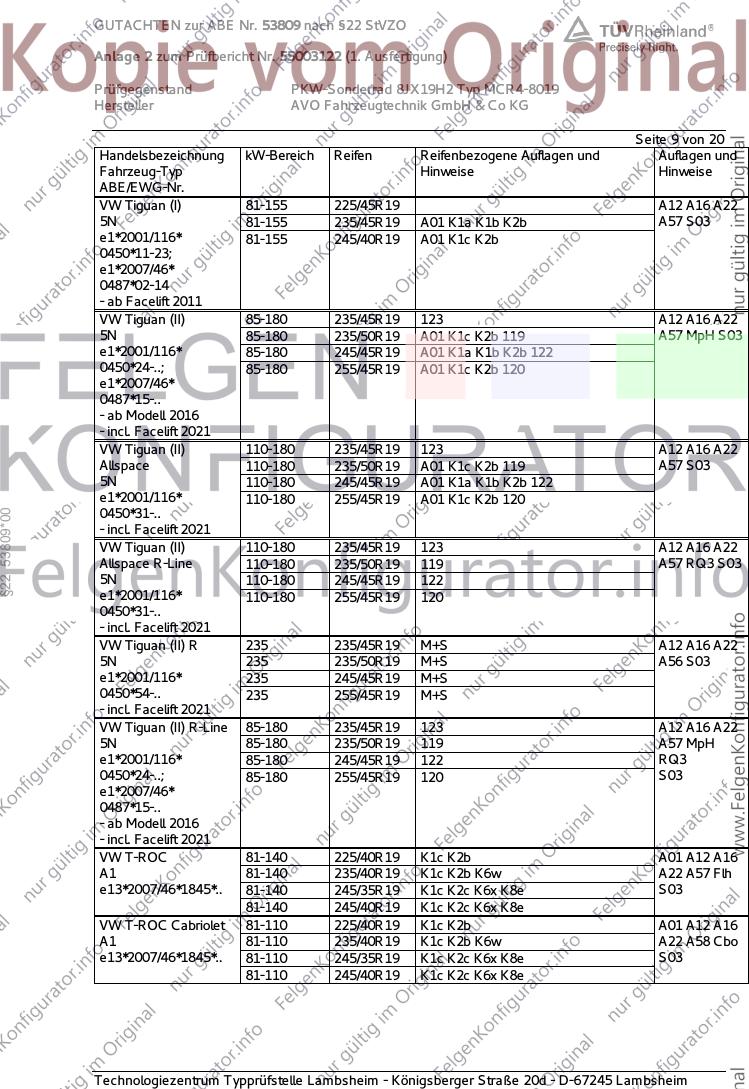

Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/45R19 A12 A16 A22
5N 81-155 235/45R19 A01 K1a K1b K2b A57 S03
e1*2001/116* 81-155 245/40R19 A01 K1c K2b
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/45R19 123 A12 A16 A22
5N 85-180 235/50R19 A01 K1c K2b 119 A57 MpH S03
e1*2001/116* 85-180 245/45R19 A01 K1a K1b K2b 122
0450*24-..; 85-180 255/45R19 A01 K1c K2b 120
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 123 A12 A16 A22
Allspace 110-180 235/50R19 A01 K1c K2b 119 A57 S03
5N 110-180 245/45R19 A01 K1a K1b K2b 122
e1*2001/116* 110-180 255/45R19 A01 K1c K2b 120
§22 53809*00
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 123 A12 A16 A22
Allspace R-Line 110-180 235/50R19 119 A57 RQ3 S03
5N 110-180 245/45R19 122
e1*2001/116* 110-180 255/45R19 120
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) R 235 235/45R19 M+S A12 A16 A22
5N 235 235/50R19 M+S A56 S03
e1*2001/116* 235 245/45R19 M+S
0450*54-.. 235 255/45R19 M+S
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/45R19 123 A12 A16 A22
5N 85-180 235/50R19 119 A57 MpH
e1*2001/116* 85-180 245/45R19 122 RQ3
0450*24-..; 85-180 255/45R19 120 S03
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW T-ROC 81-140 225/40R19 K1c K2b A01 A12 A16
A1 81-140 235/40R19 K1c K2b K6w A22 A57 Flh
e13*2007/46*1845*.. 81-140 245/35R19 K1c K2c K6x K8e S03
81-140 245/40R19 K1c K2c K6x K8e
VW T-ROC Cabriolet 81-110 225/40R19 K1c K2b A01 A12 A16
A1 81-110 235/40R19 K1c K2b K6w A22 A58 Cbo
e13*2007/46*1845*.. 81-110 245/35R19 K1c K2c K6x K8e S03
81-110 245/40R19 K1c K2c K6x K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 20
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 53809*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

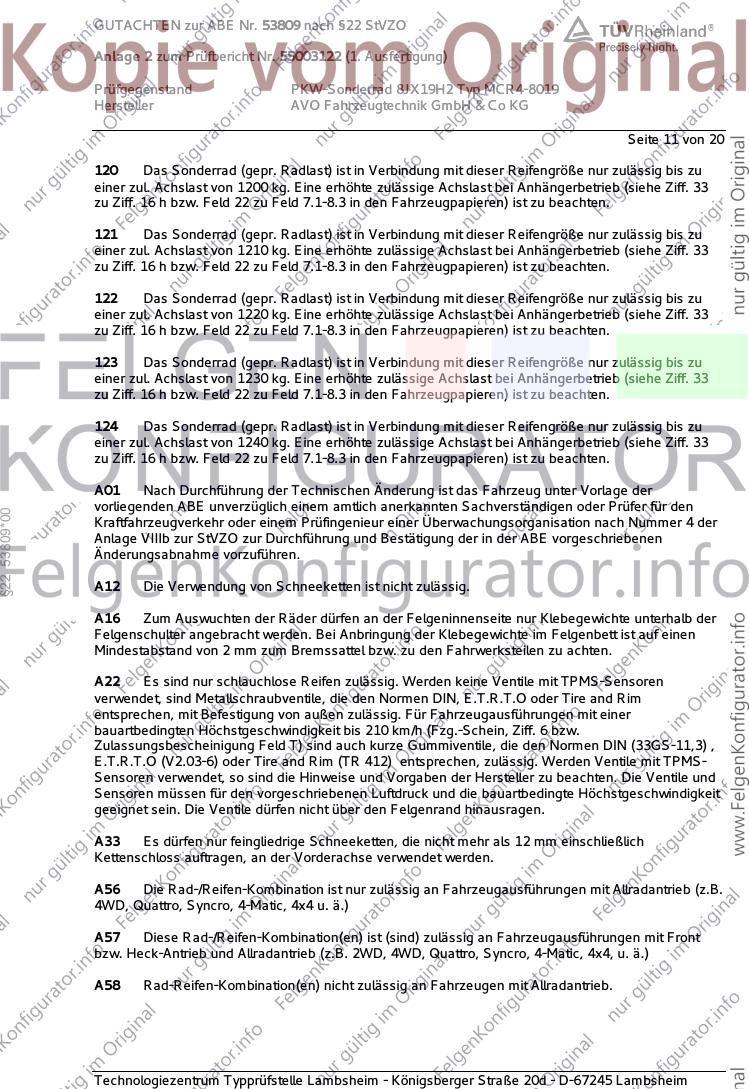

Seite 11 von 20
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
§22 53809*00
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 20
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
§22 53809*00
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.

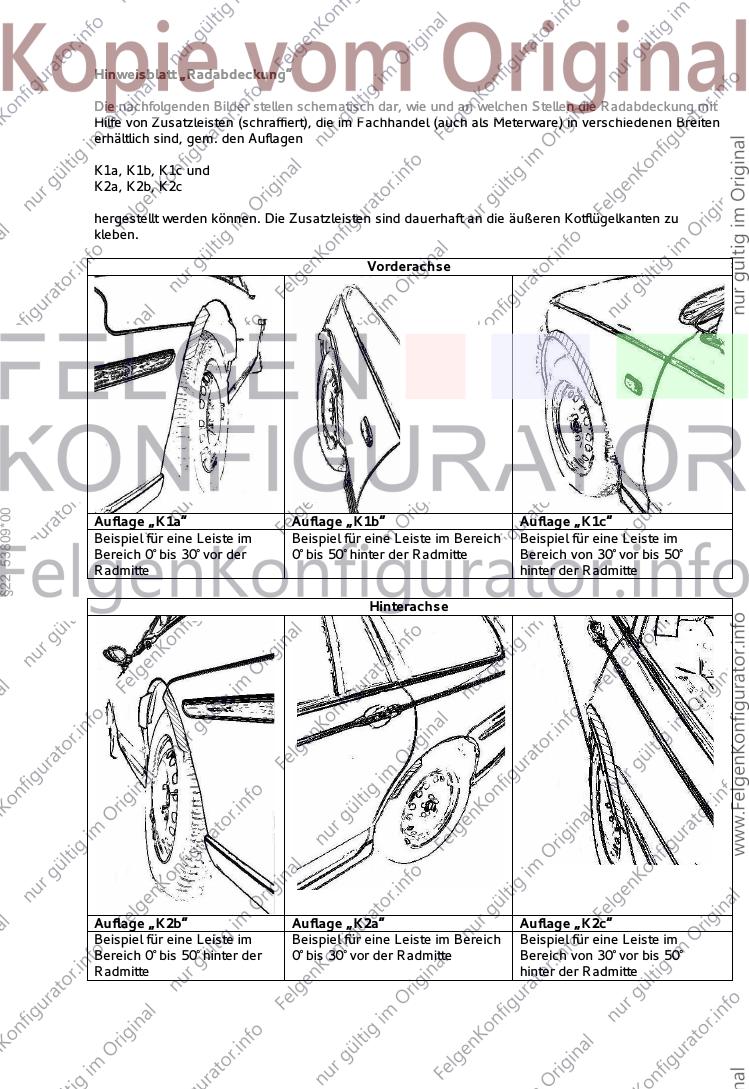

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 20

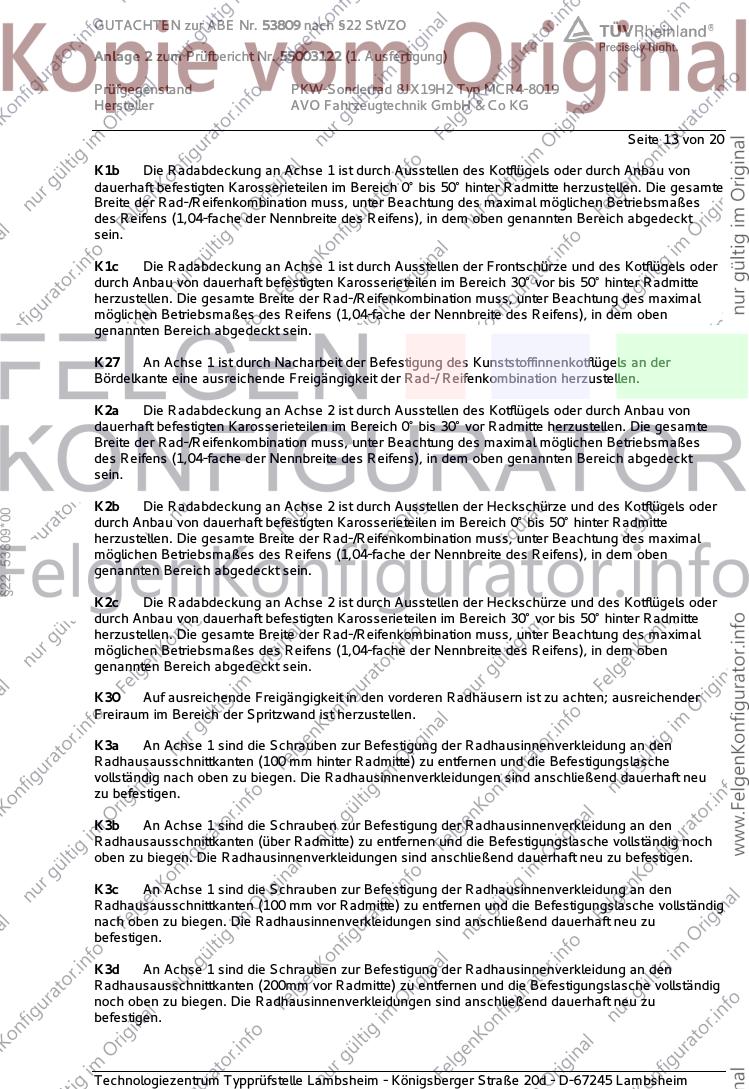

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§22 53809*00
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 20
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3w An Achse 1 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
§22 53809*00
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 20

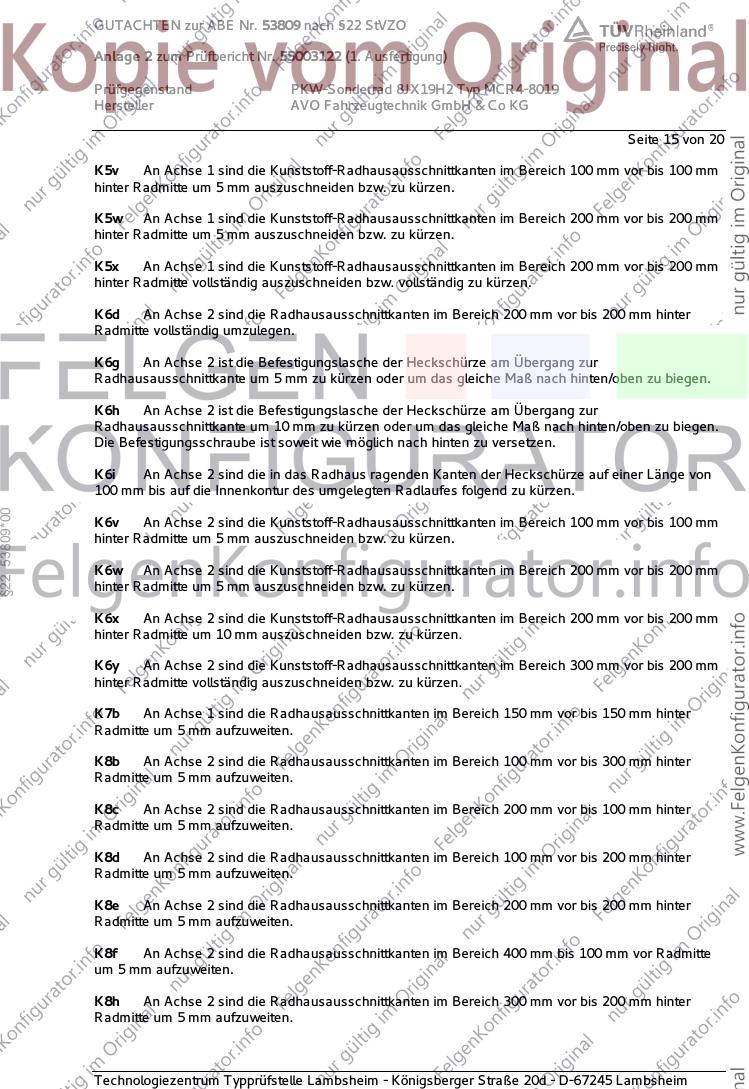

K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§22 53809*00
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 20

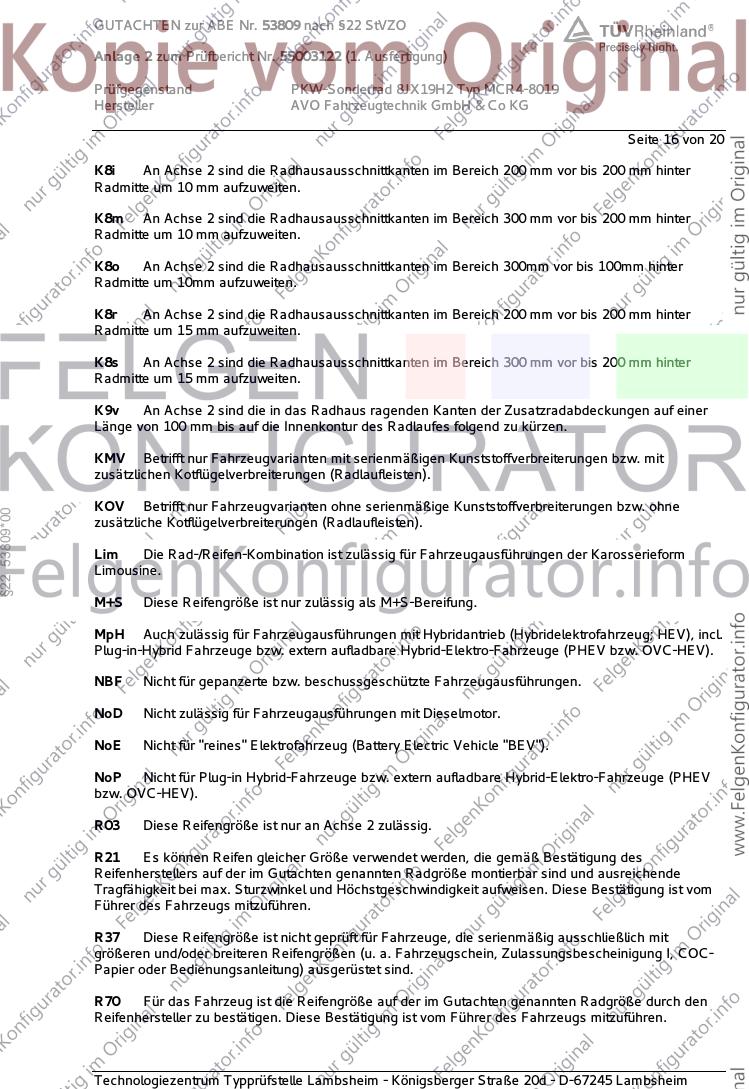

K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
§22 53809*00
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 20

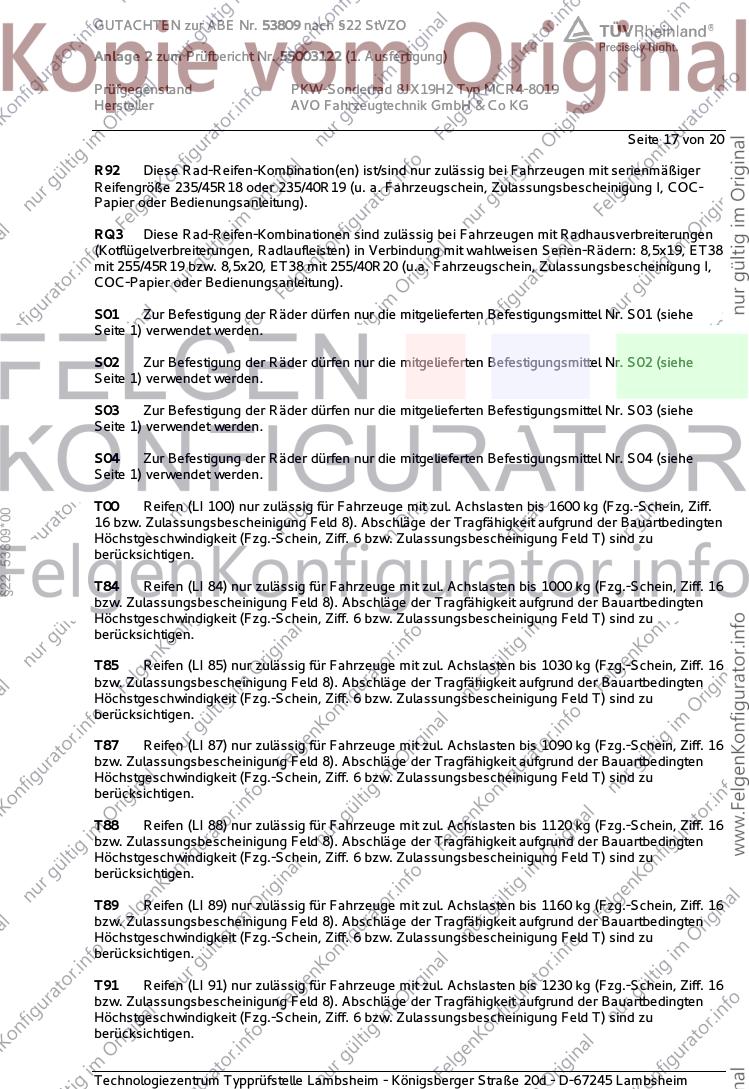

R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
§22 53809*00
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 20

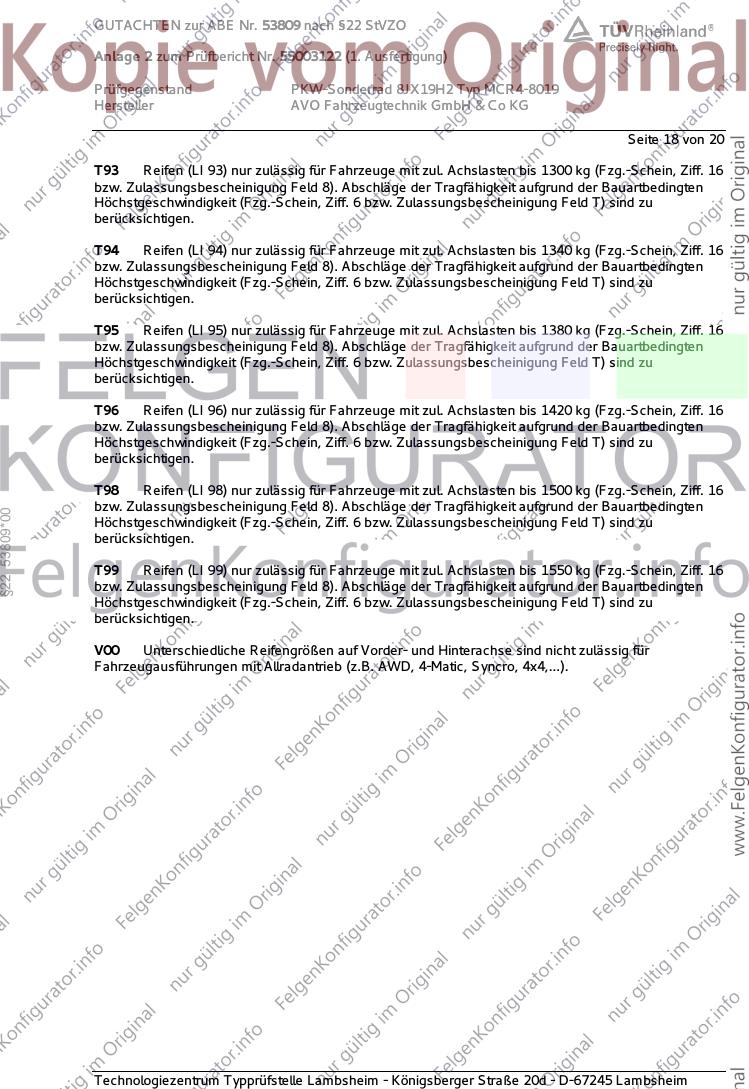

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53809*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 20

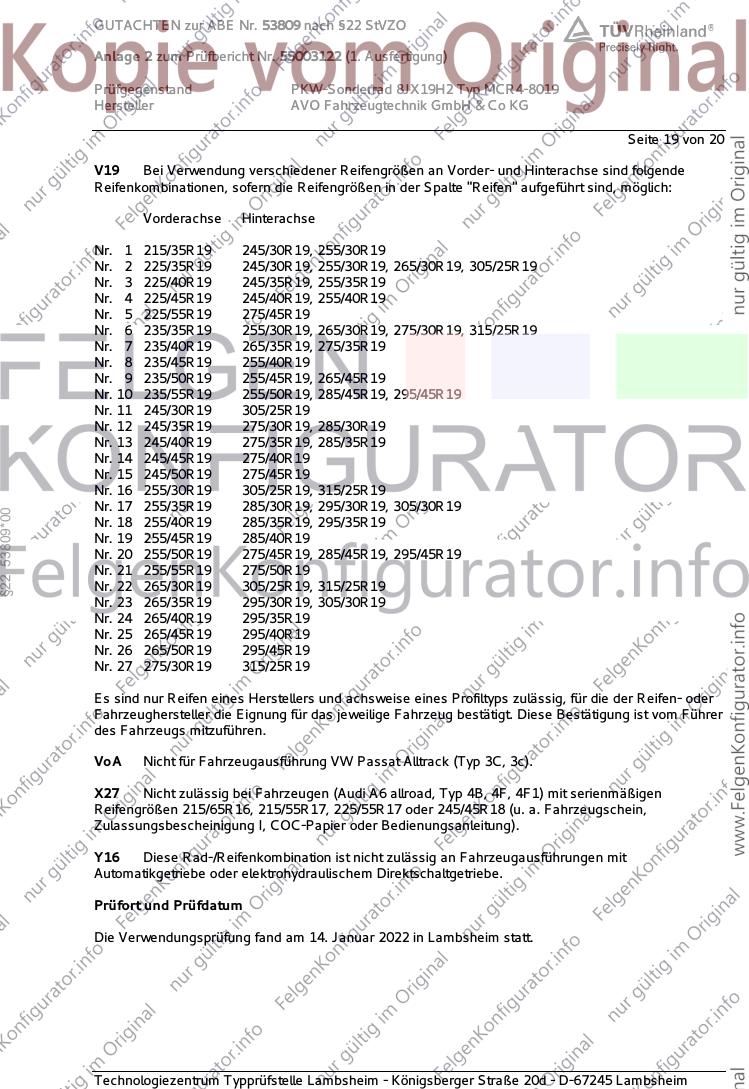

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 53809*00
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Januar 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 20
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Februar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Januar 2022
§22 53809*00
Tufan 00382663.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53809*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
